Dach Lamelowy SB400 MD Pomiar i Dane Techniczne

Dach lamelowy SB400 MD pomiar

S – szerokość całkowita (od 100 do 400cm)
W – wysięg osłony (od 143 do 703cm)

Silnik nie jest fabrycznie zamocowany do prowadnicy i częściowo wystaje jej poza obrys (wymaga również zamocowania do podkonstrukcji).

Rysunek techniczny przedstawiający szczegółowy schemat wymiarowania szerokości dachu lamelowego SB400 MD w przekroju poprzecznym. Na białym tle widoczny jest profil lamelowy z zaznaczonymi kluczowymi wartościami montażowymi w milimetrach. Górna linia wymiarowa opisuje szerokość pióra z zaślepkami jako S minus 114 mm, natomiast dolna określa maksymalną szerokość całkowitą systemu jako S równą 4000 mm. Po lewej i prawej stronie schematu naniesiono szczegółowe wymiary elementów konstrukcyjnych i rynien, takie jak 40 mm, 76 mm, 65 mm oraz 91,6 mm. Po prawej stronie widoczny jest również mechanizm napędowy z zaznaczoną wysokością maksymalną 130 mm oraz minimalnym odstępem 69 mm. Wszystkie linie pomocnicze i opisy wykonane są w kolorze ciemnozielonym, co pozwala na precyzyjne odczytanie parametrów technicznych niezbędnych do prawidłowej instalacji zadaszenia.

Pomiar szerokości

S = szerokość całkowita wraz z prowadnicami

Dach lamelowy SB400 MD dane techniczne

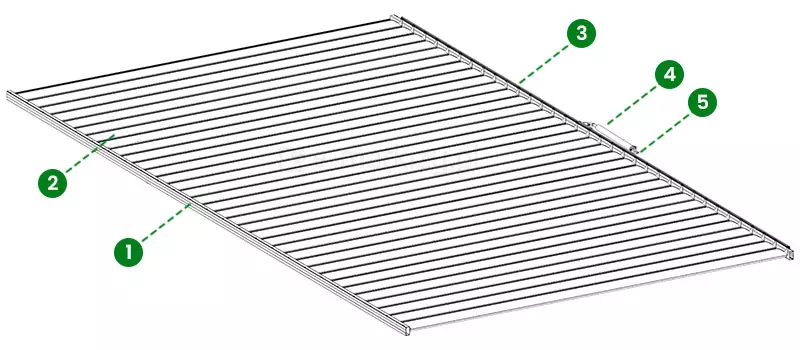

Rysunek techniczny w rzucie aksonometrycznym przedstawiający główne komponenty dachu lamelowego SB400 MD marki Aluprof. Na schemacie widoczna jest ażurowa konstrukcja zadaszenia z lamelami ustawionymi w pozycji otwartej, na którą naniesiono pięć zielonych punktów z numeracją od 1 do 5, połączonych liniami przerywanymi z konkretnymi detalami systemu. Numer 1 wskazuje na profil rynny bocznej, numer 2 oznacza pojedyncze ruchome pióro (lamelę), numer 3 prowadzi do rynny frontowej, natomiast numery 4 i 5 umieszczone po prawej stronie wskazują na elementy mechanizmu napędowego i sterowania zlokalizowane przy krawędzi systemu. Całość została zaprezentowana w formie czarno-białego szkicu z zielonymi akcentami na czystym, białym tle, co służy jako legenda do instrukcji montażu lub specyfikacji technicznej produktu.

Komponenty Modułu Dachowego

1 – Prowadnica (niesamonośna)
2 – Pióro
3 – Cięgno napędowe
4 – Silnik liniowy (niezamocowany do prowadnicy)
5 – Uchwyt prowadzący

Przekroje elementów dachu

1 – Przekrój lamela (pióra) (216x40mm)
2 – Przekrój prowadnicy lameli (40x76mm)

Maksymalna wysokość prowadnicy to 76mm. Maksymalna wysokość położenia mechanizmu zmiany kąta piór od spodu prowadnicy to 184mm

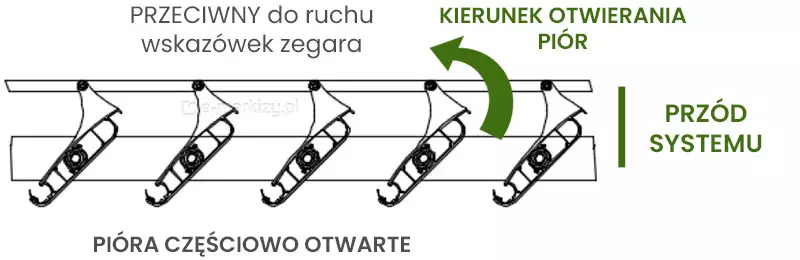

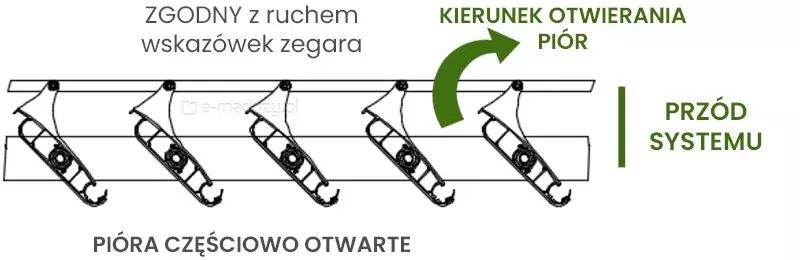

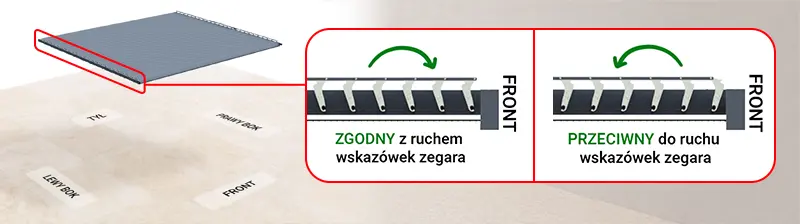

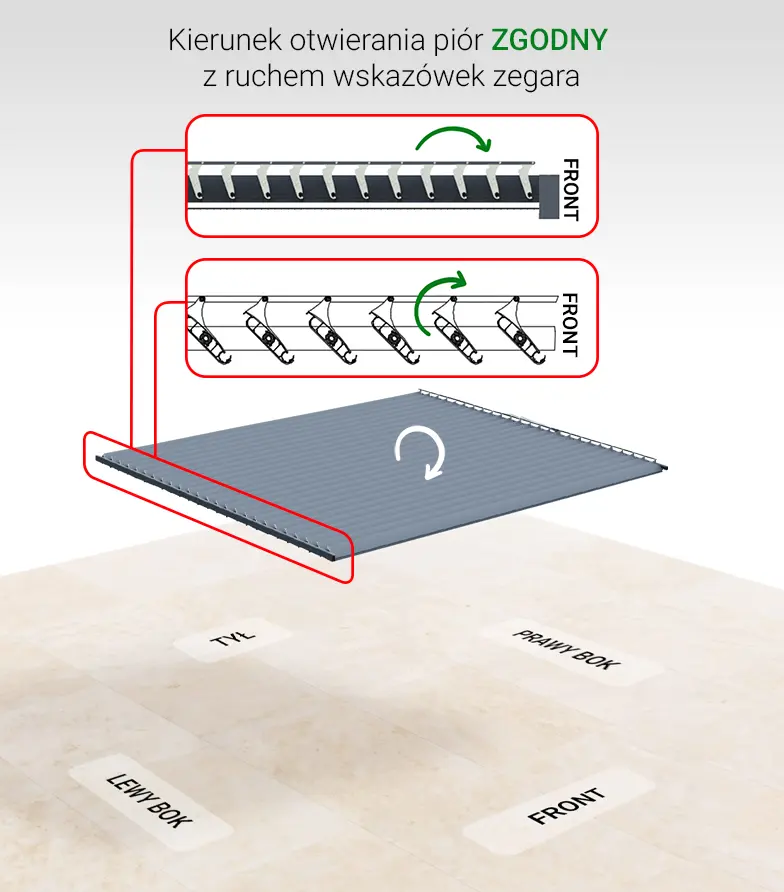

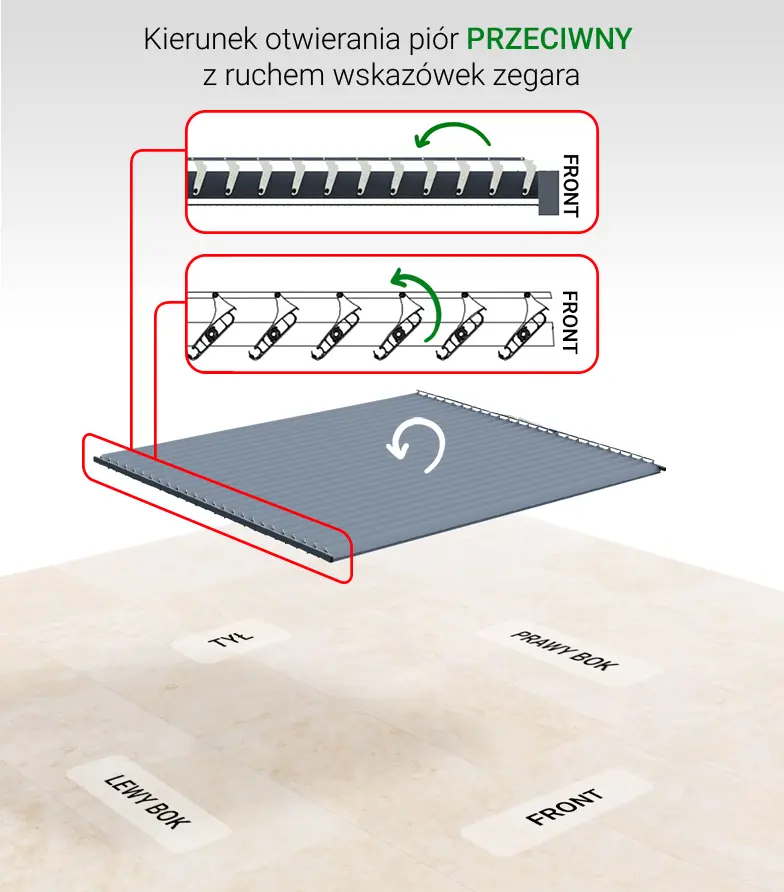

Kierunek obrotu lameli znacznie on na sposób zacienienia tarasu, ilość wpadającego światła oraz komfort użytkowania pergoli. Odpowiednio dobrany do położenia słońca i najczęściej wykorzystywanej części tarasu pozwala skuteczniej ograniczyć nasłonecznienie, zachować dostęp do naturalnego światła oraz zapewnić oczekiwany efekt wizualny, dlatego najlepiej uwzględnić go już na etapie projektowania.

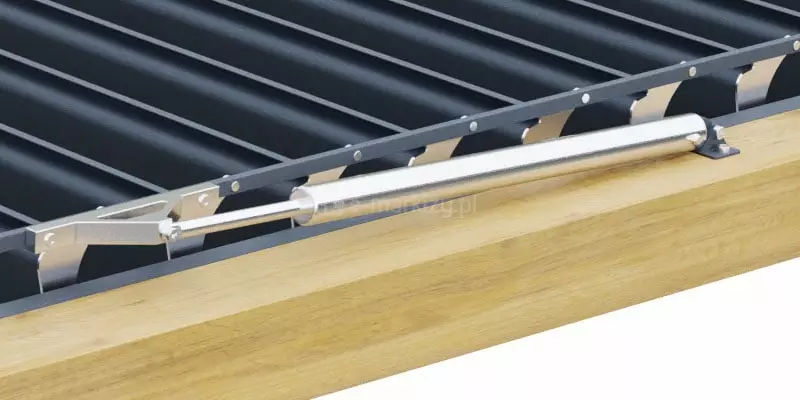

Zdjęcie prezentuje siłownik liniowy dachu lamelowego SB400 MD marki Aluprof w trakcie pracy, zamontowany na drewnianej belce konstrukcyjnej. Urządzenie o cylindrycznym kształcie i błyszczącym, metalicznym wykończeniu jest umocowane poziomo za pomocą czarnych wsporników przykręconych do jasnego drewna podkonstrukcji. Wysunięte ramię siłownika jest połączone z metalowym cięgnem, które mechanicznie steruje obrotem lameli. W tle widoczne są antracytowe pióra dachu ustawione pod kątem, połączone wspólną listwą sterującą. Fotografia ma charakter poglądowy i techniczny, pokazując estetyczny sposób integracji nowoczesnego napędu elektrycznego z tradycyjną, drewnianą strukturą pergoli.

Napęd lameli

Silnik posiada stopień ochrony obudowy IP 65. Nie jest on fabrycznie zamocowany do prowadnicy i wystaje poza obrys osłony. Oprócz montażu do prowadnicy, wymagany jest częściowy montaż do podkonstrukcji nośnej.

Zobacz informacje o napędach

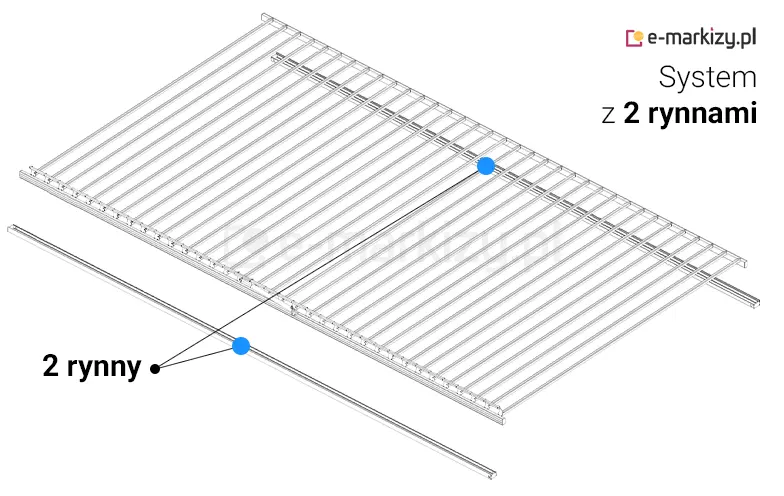

Opcjonalne rynny odpływowe umieszczone wzdłuż prowadnic:

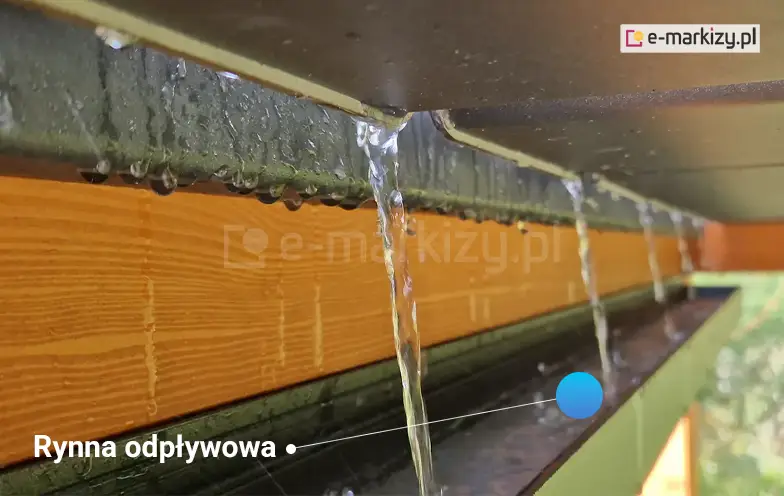

Zbliżenie na rynnę odpływową

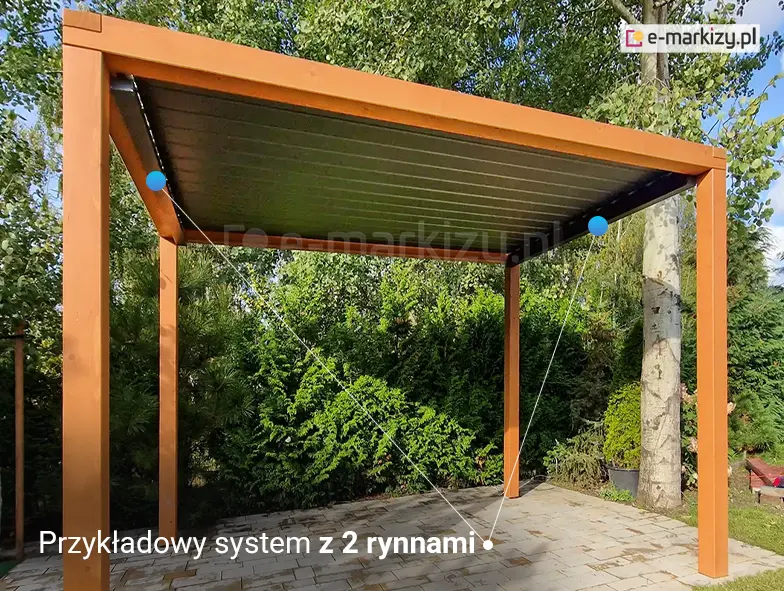

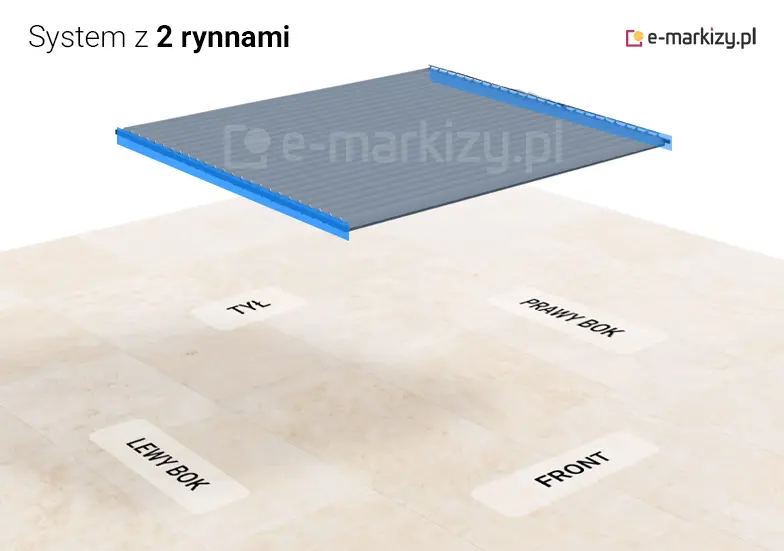

Umieszczenie rynien na zamontowanym dachu

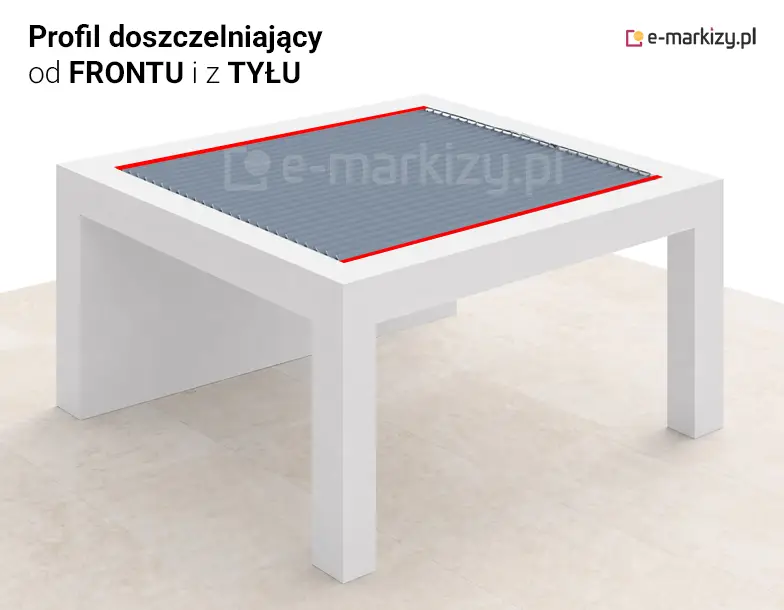

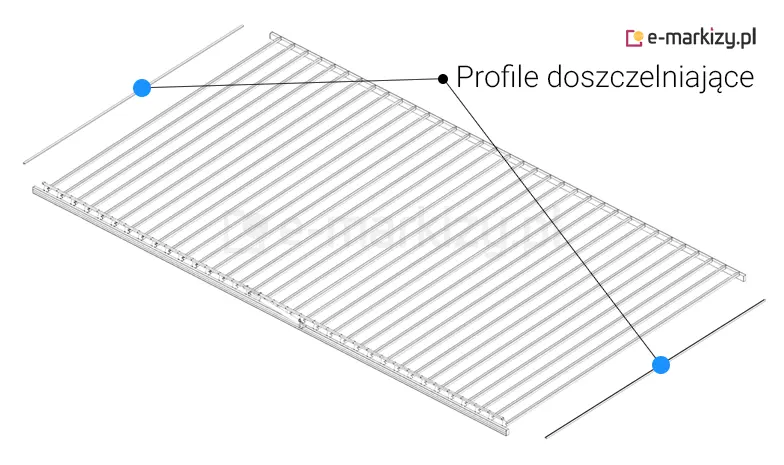

Opcjonalne profile uszczelniające modułu dachowego:

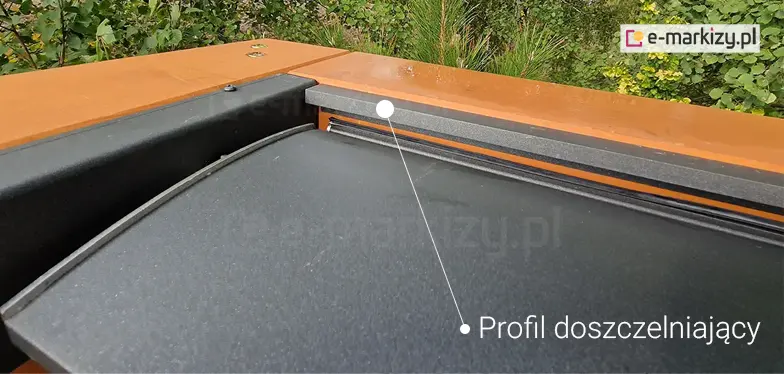

Zbliżenie na profil uszczelniający

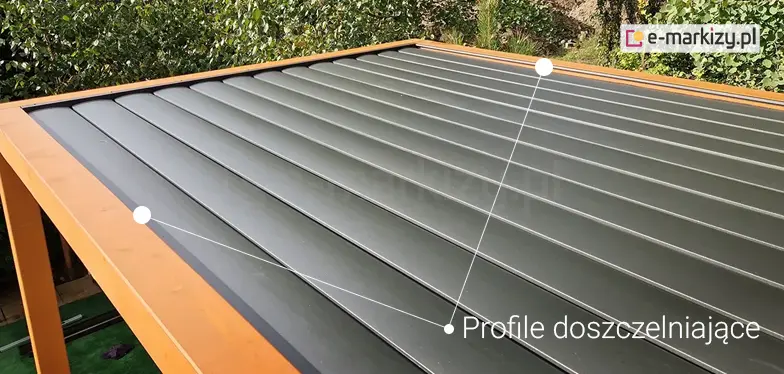

Umieszczenie profili na zamontowanym dachu
