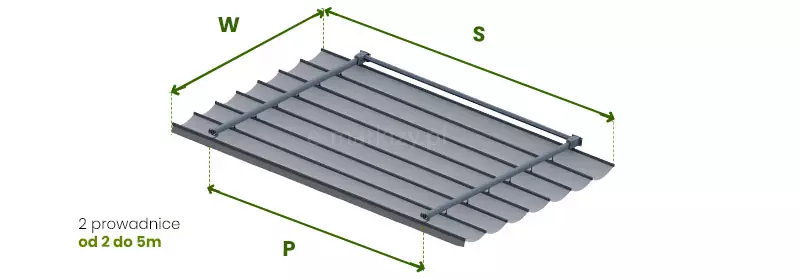

Pomiar zadaszenia
S – szerokość tkaniny (od 200 do 500cm)
W – wysięg osłony (od 200 do 600cm)
P – rozstaw między prowadnicami (maksymalnie 400cm)
Masz pytania? Potrzebujesz pomocy?Zadzwoń +48 518 075 074
Dach Pergoli Silva – Pomiar i Dane Techniczne

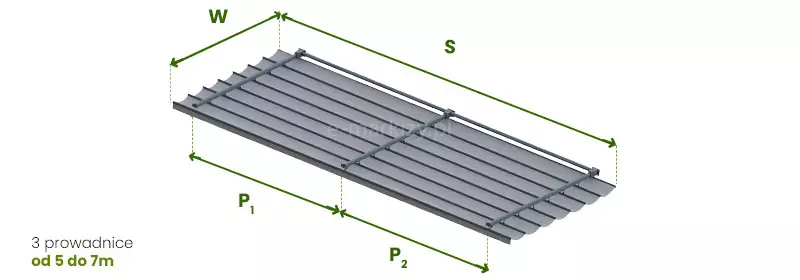

Pomiar zadaszenia
S – szerokość tkaniny (od 500 do 700cm)
W – wysięg osłony (od 200 do 600cm)
P1, P2 – rozstaw między prowadnicami
• Zależnie od podanych wymiarów, zamówiona konstrukcja zadaszenia będzie posiadała ilość modułów i prowadnic uwarunkowaną przez producenta.

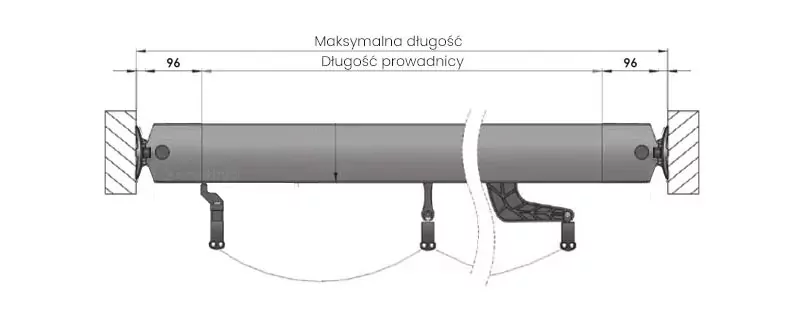

Zadaszenie w wersji z napędem ręcznym
• Długość (wysięg) maksymalna do 600cm
• Długość (wysięg) prowadnicy po odjęciu uchwytów
Wysokość pakietu tkaniny ~30,5cm
Przekrój dachu w wersji z napędem ręcznym
• Długość (wysięg) maksymalna do 600cm
• Długość (wysięg) prowadnicy po odjęciu uchwytów

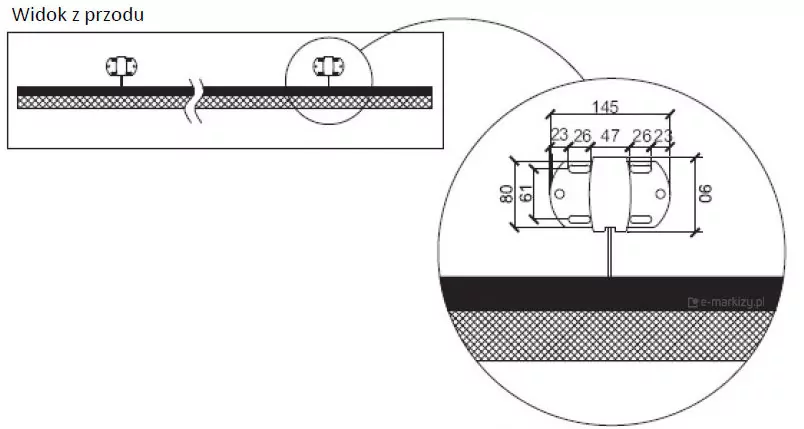

Wymiary uchwytu głównego wersji ręcznej

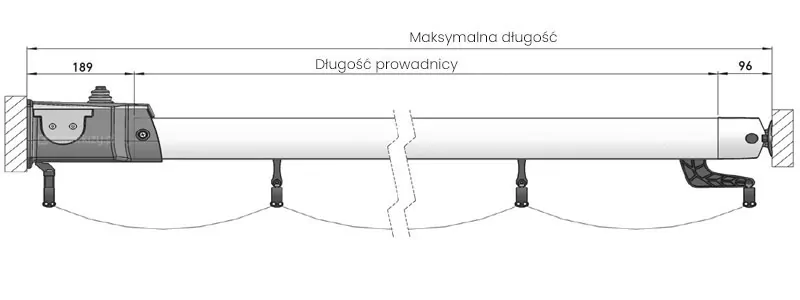

Zadaszenie w wersji z napędem elektrycznym
– Wymiary uchwytu głównego
– Długość (wysięg) maksymalna do 600cm
– Długość (wysięg) prowadnicy po odjęciu uchwytów i rury napędowej
Wysokość pakietu tkaniny ~30,5cm

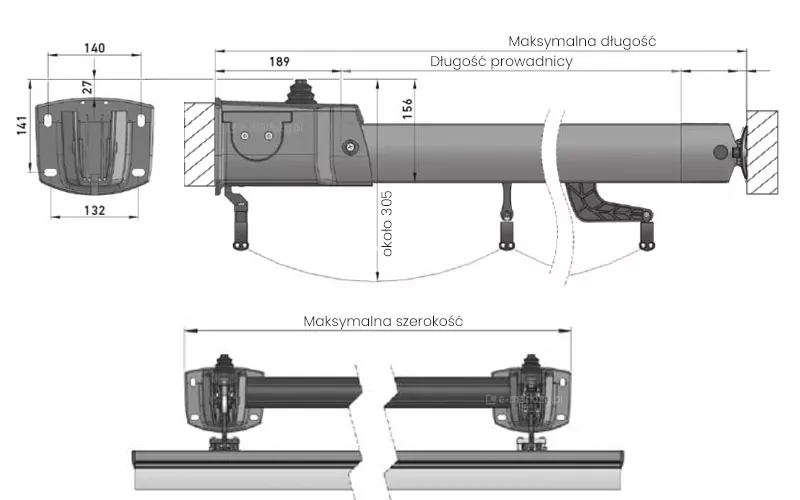

Przekrój dachu w wersji z napędem elektrycznym
– Długość (wysięg) maksymalna do 600cm
– Długość (wysięg) prowadnicy po odjęciu uchwytów i rury napędowej
Wysokość pakietu tkaniny ~30,5cm

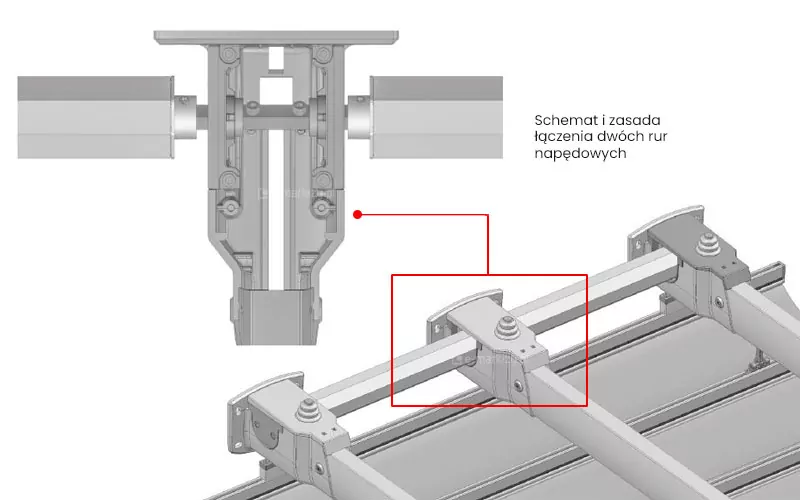

Wersja elektryczna – Schemat i zasada łączenia dwóch rur napędowych

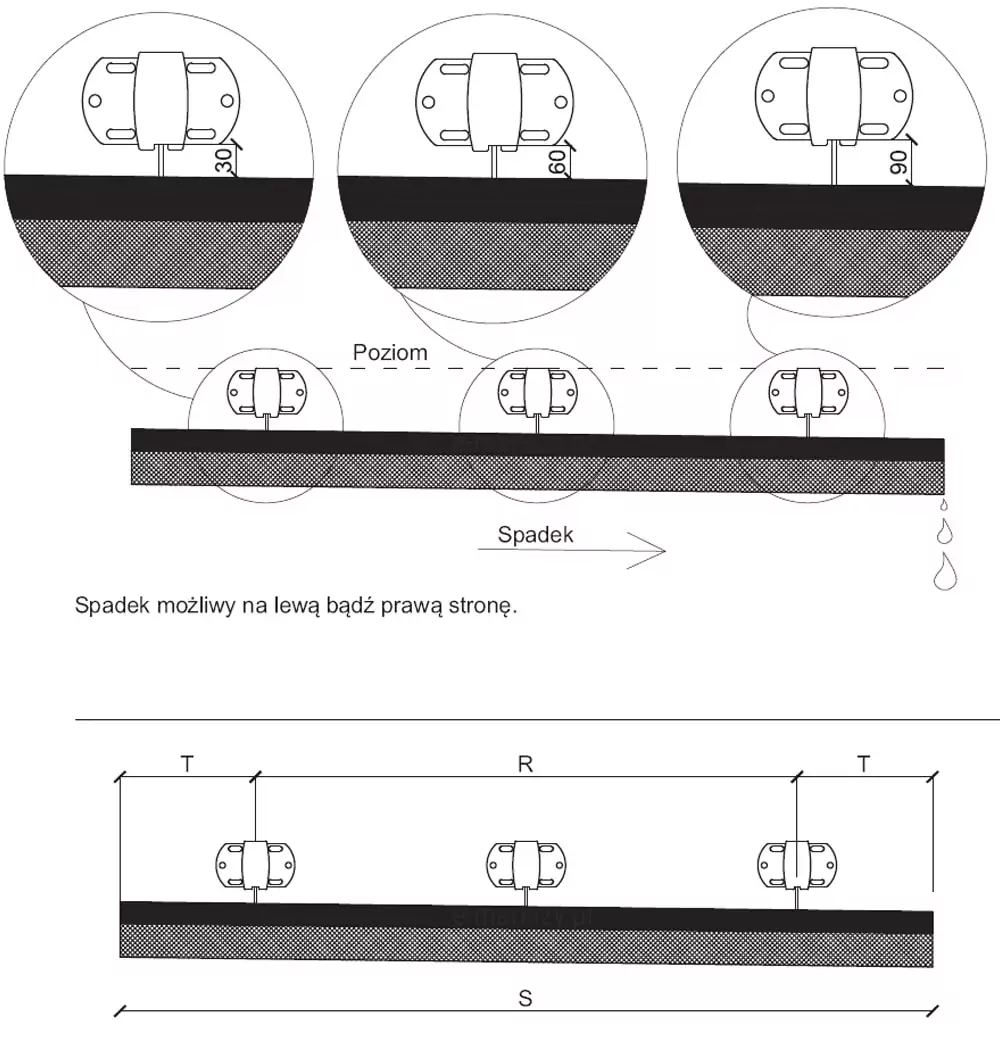

Dach powyżej 5m szerokości ma 3 prowadnice dachowe.
Dla szerokości do 550 cm , prowadnice należy umieścić w rozstawie do 400 cm przy zestawie 2 prowadnic.
Prowadnice usytuowane skrajnie mogą występować tylko do szerokości 400 cm przy zestawie 2 prowadnic.

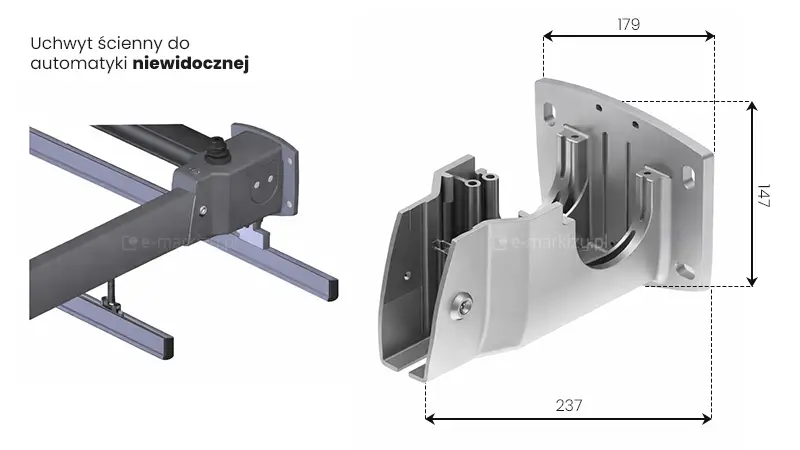

*Automatyka niewidoczna (wózki 6/9)

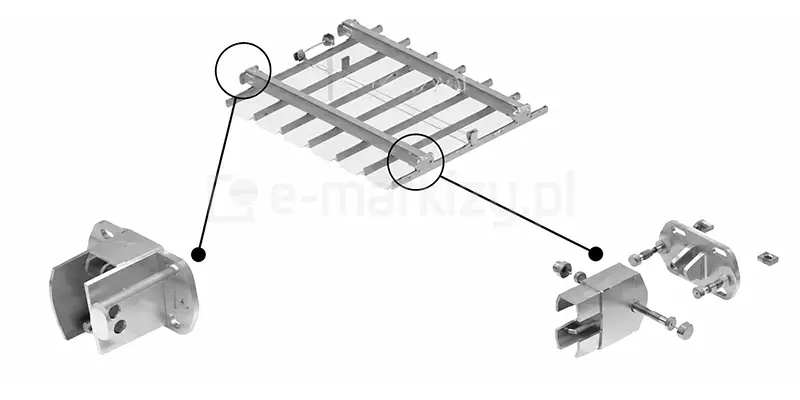

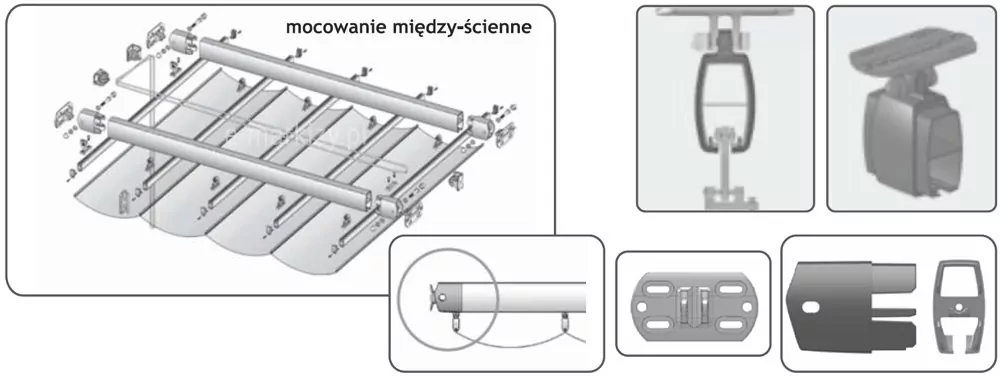

* Mocowanie międzyścienne

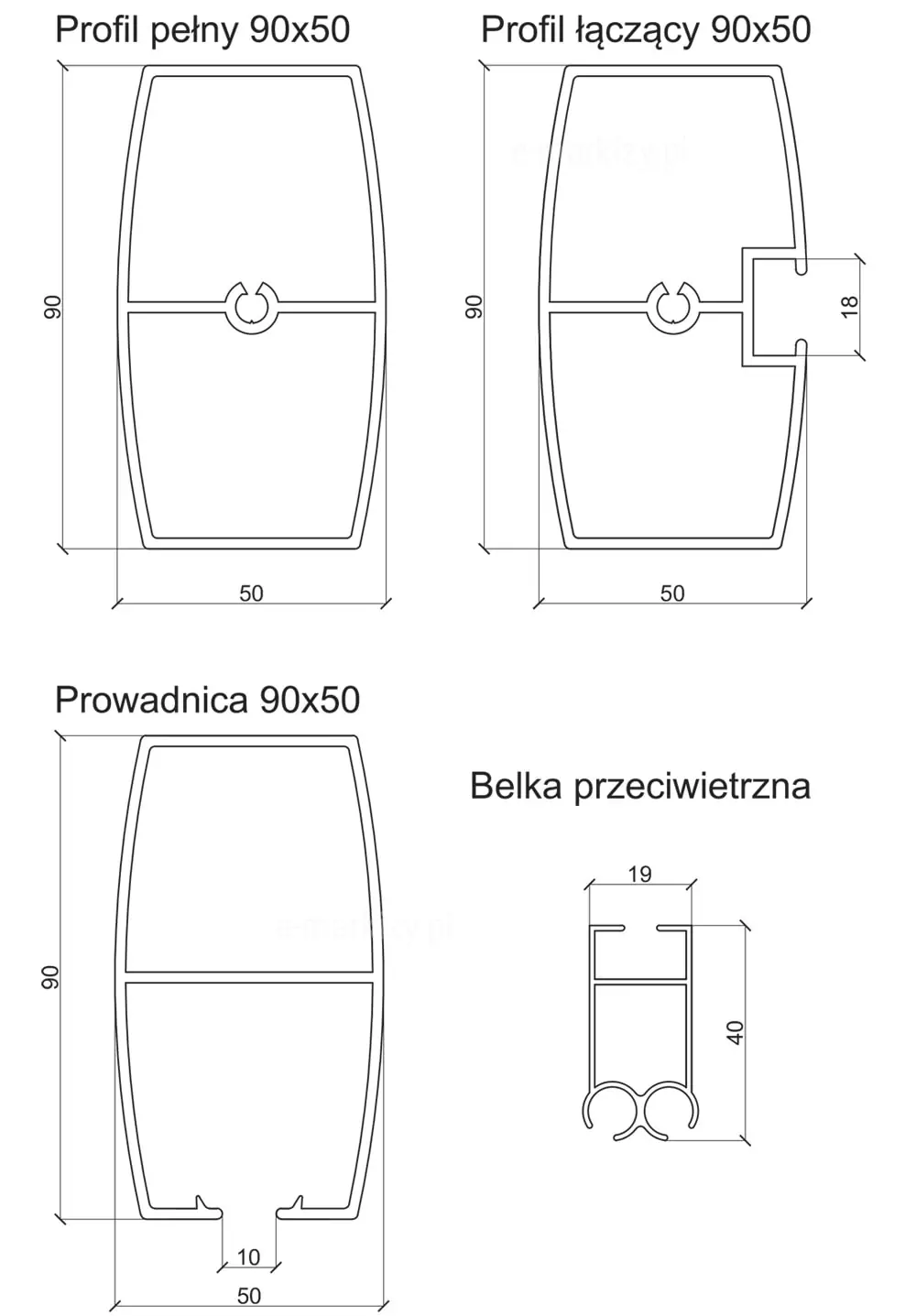

Przekroje elementów pergoli
– Profil pełny 90×50
– Profil łączący 90×50
– Prowadnica 90×50
– Belka przeciwietrzna

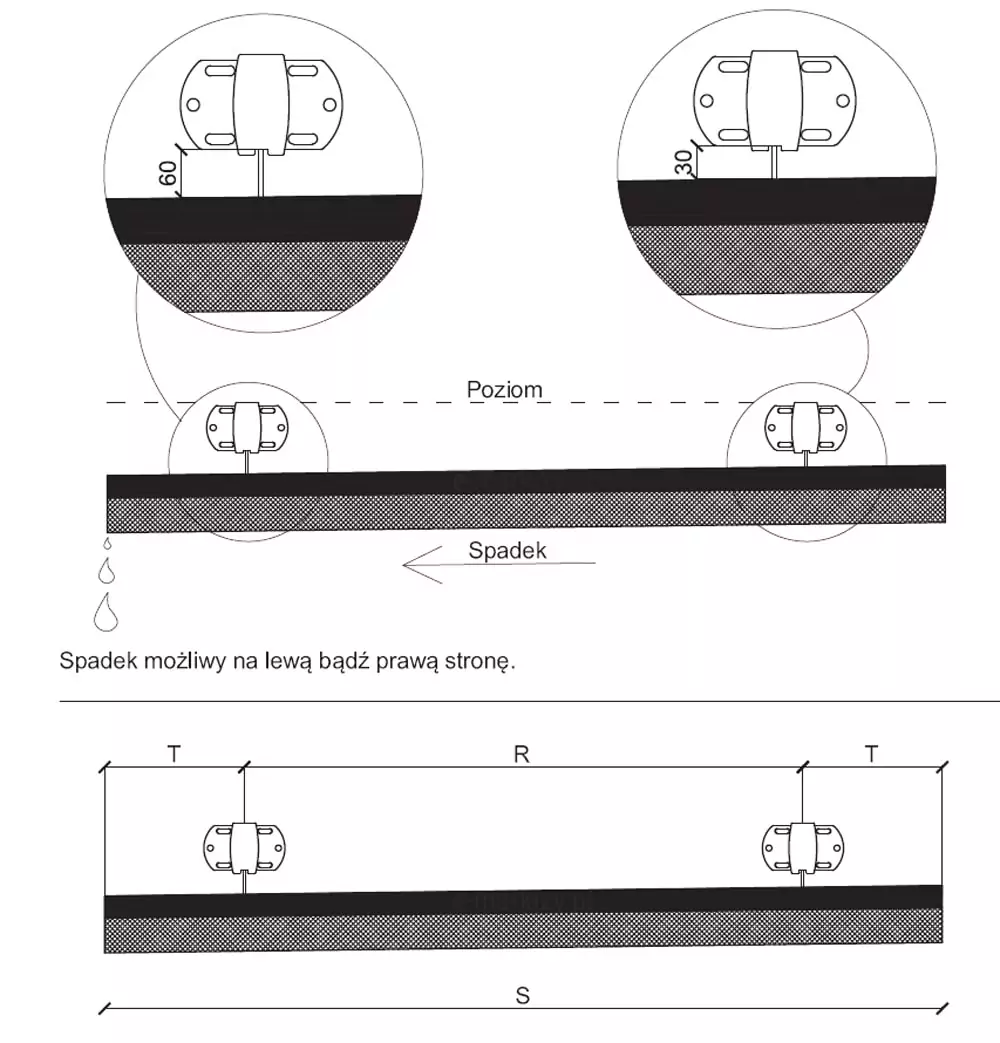

Spadek dachu – model z dwiema prowadnicami
Spadek możliwy na lewą lub prawą stronę
*Środkową prowadnicę można przesuwać pomiędzy prowadnicami skrajnymi w zakresie 2/3 – 1/3.

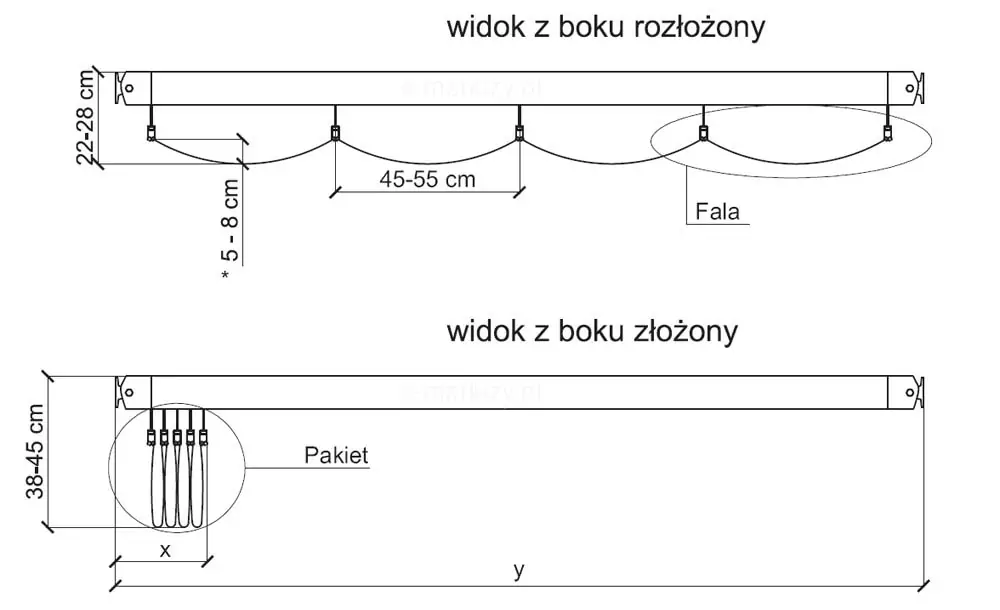

Pergola – Układ tkaniny (na wersji z napędem ręcznym)
*Standardowa wysokość fali 5-8cm. Na życzenie klienta można zmniejszyć lub zwiększyć wysokość fali.
