Krańcówki markizy i ich regulacja

Uogólniając, rozróżniamy dwa typy silników markizowych z regulacją ustawień krańcowych:

1.) mechaniczne położenia krańcowe – najbardziej popularne (opisywane na zdjęciach poniżej). Regulacja odbywa się poprzez ustawienie specjalnym elastycznym śrubokrętem imbusowym, położeń wyłączników krańcowych.
2. ) elektryczne ustawienia krańcowe – rzadziej stosowane. Ich regulacja odbywa się za pomocą zewnętrznego pilota elektryczne ustawienia krańcowe. Takie „wyłączniki krańcowe” stosowane są głównie w silnikach z wbudowaną centralą sterującą.

UWAGA !!! Należy pamiętać, że w każdej markizie, ustawienia krańcowe są już ustawione standardowo przez producenta i nie ma potrzeby ich regulacji. Jednak w niektórych sytuacjach np. gdy chcemy aby markiza nie rozwijała się do końca, możemy przeprowadzić taką regulację.

Krańcówki markizy i ich regulacja – skrócona instrukcja:

Typowy silnik markizowy, posiada tzw. mechaniczne położenia krańcowe. Za ich pomocą możemy ustawić moment, w którym podczas rozwijania i zwijania, silnik markizy automatycznie się rozłączy. Standardowo ustawienia rozłączania krańcowego, są już skonfigurowane przez producenta i większości wypadków ich nie regulujemy. Jeśli jednak zachodzi potrzeba, aby silnik markizy zatrzymywał się w innym miejscu (podczas zwijania lub rozwijania) to możemy dowolnie wyregulować położenia krańcowe.

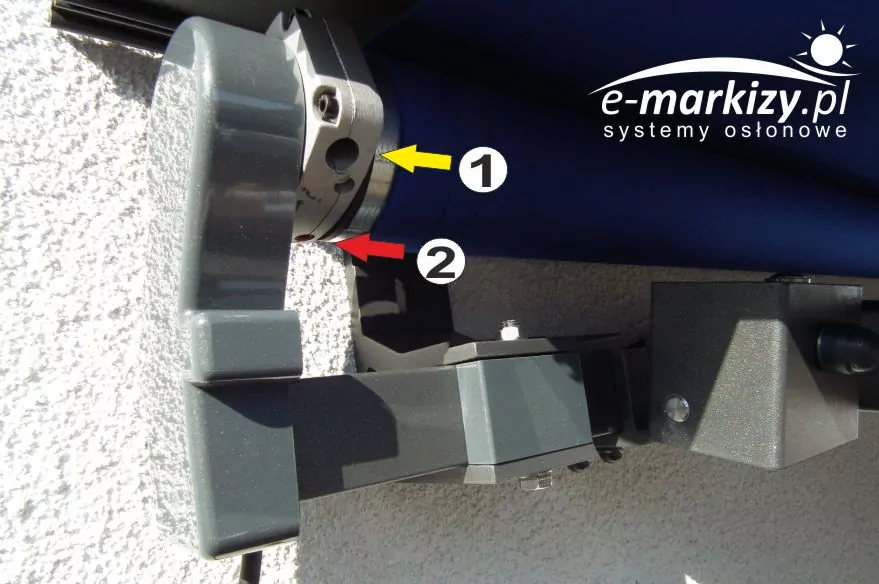

Fotografia techniczna ukazuje zbliżenie na głowicę napędu roletowego oraz elementy regulacyjne mechanicznych położeń krańcowych zamontowane przy elewacji budynku otynkowanej na jasny kolor. W lewej części kadru widoczny jest szary uchwyt montażowy z wystającym pionowo elementem konstrukcyjnym, z którego dolnej części wyprowadzony jest czarny przewód zasilający. Obok uchwytu znajduje się metalowa głowica silnika z widocznymi gniazdami nastawczymi, na której umieszczono dwie wyraźne adnotacje graficzne wskazujące konkretne punkty regulacji. Pierwszy punkt, oznaczony białą cyfrą jeden w czarnym kółku oraz wskazywany przez żółtą strzałkę, odnosi się do jednej ze śrub regulacyjnych mechanizmu. Drugi punkt, oznaczony białą cyfrą dwa w czarnym kółku i wskazany za pomocą czerwonej strzałki, pokazuje sąsiadujący element nastawczy służący do precyzyjnego ustawiania zakresu pracy silnika. W tle rozciąga się ciemnoniebieska tkanina markizy nawinięta na wałek, a poniżej zamontowano masywne, szare ramiona przegubowe połączone z uchwytem ściennym za pomocą stalowych śrub i nakrętek. W prawym górnym rogu kadru widoczne jest firmowe oznaczenie graficzne, które zostało pominięte w niniejszym opisie technicznym, a cała kompozycja ma charakter instrukcyjny, ułatwiający przeprowadzenie prawidłowej kalibracji położeń krańcowych osłony przeciwsłonecznej.

Na zdjęciu 1. Regulacja zwijania/rozwijania 2. Regulacja rozwijania/zwijania

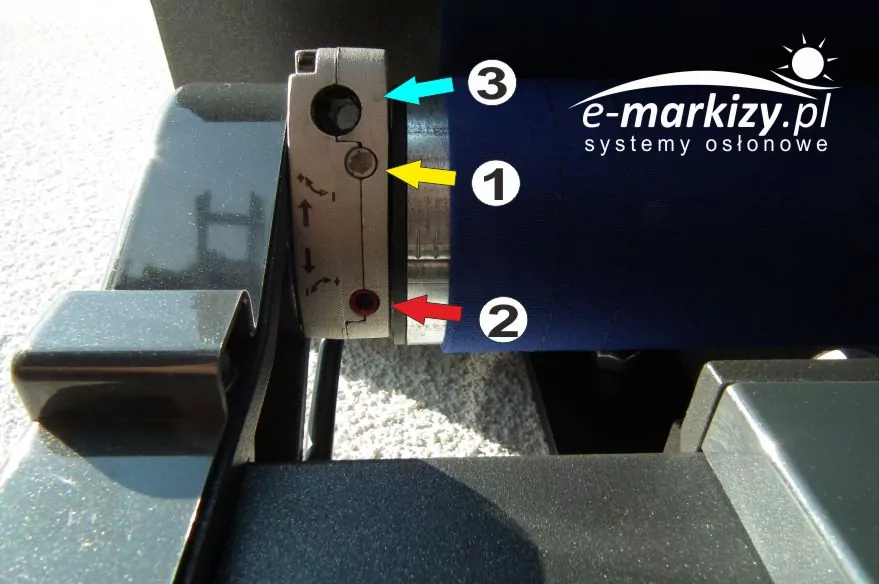

Szczegółowa fotografia techniczna prezentuje precyzyjne umiejscowienie krańcówki markizy - elementów regulacyjnych położeń krańcowych w silniku markizowym, pokazując widok z góry na metalową głowicę napędu zamontowaną przy konstrukcji ściennej osłony. W centralnym punkcie kadru widoczny jest szary korpus przekładni silnika rurowego, na którym naniesiono trzy wyraźne oznaczenia numeryczne wskazujące konkretne otwory nastawcze powiązane z kierunkami pracy napędu. Pierwszy punkt, oznaczony białą cyfrą jeden w czarnym kółku oraz wskazany za pomocą żółtej strzałki skierowanej w bok, odpowiada jednej ze śrub regulacyjnych ograniczających zasięg wysuwania lub zwijania tkaniny. Drugi punkt, oznaczony białą cyfrą dwa w czarnym kółku i wskazany czerwoną strzałką, ukazuje dolną śrubę nastawczą umieszczoną na obudowie głowicy. Trzeci punkt, oznaczony białą cyfrą trzy w czarnym kółku i wskazany błękitną strzałką, wskazuje element sterowania ręcznego markizy, otwór w którym osadzany jest zaczep oczkowy do korby. Obok głowicy napędowej widoczny jest fragment wałka nawojowego z nawiniętą ciemnoniebieską tkaniną markizy, a w dolnej i lewej części kadru znajdują się masywne elementy konstrukcyjne grafitowego stelaża montażowego oraz otynkowana na jasny kolor powierzchnia ściany budynku, przy czym wszelkie logotypy producenta widoczne w prawym górnym rogu zostały w pełni pominięte w opisie.

Na zdjęciu 2. Regulacja zwijania/rozwijania 2. Regulacja rozwijania/zwijania 3. Otwór, w którym jest zainstalowany uchwyt korby

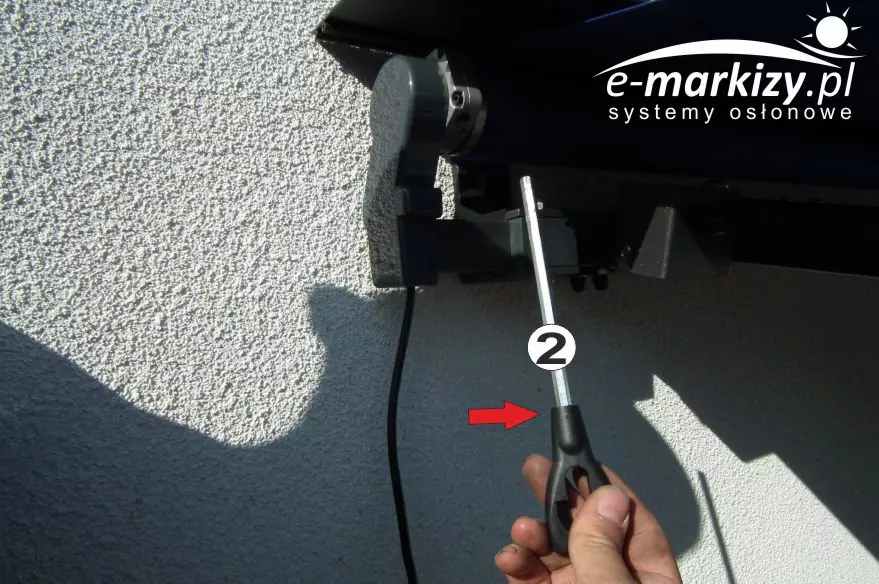

Zdjęcie przedstawia proces regulacji położeń krańcowych silnika markizy za pomocą specjalnego narzędzia nastawczego trzymanego w dłoni osoby instalującej. W centralnej części kadru widoczny jest mechanizm napędowy zlokalizowany przy ścianie budynku o jasnej, tynkowanej strukturze, z której zwisa czarny przewód zasilający. W dłoni operatora znajduje się metalowy pręt regulacyjny zakończony czarnym, ergonomicznym uchwytem, oznaczony białą cyfrą dwa w czarnym kółku oraz wskazany czerwoną strzałką ułatwiającą identyfikację elementu roboczego. Narzędzie skierowane jest w stronę śrub regulacyjnych ukrytych w obudowie silnika, co umożliwia precyzyjne ustawienie punktów zatrzymania zwijania i rozwijania markizy. W tle widoczny jest fragment konstrukcji zadaszenia oraz ocieniona powierzchnia ściany, przy czym wszelkie logotypy i oznaczenia producenta zostały pominięte w niniejszym opisie technicznym.

Na zdjęciu 3. Uchwyt korby. Może on być zdemontowany lub zamontowany na stałe.

Każda markiza tarasowa dostarczana jest z instrukcją montażu, w której także zawarte są informacje o ustawieniach krańcowych osłony. W przypadku ustawień elektrycznych, informacje uzupełniające konfigurację ustawień krańcowych mogą znajdować się w instrukcji silnika, w który wyposażono markizę. W takim wypadku producent silnika zamieszcza informacje jakie czynności należy wykonać pilotem w celu poprawnych ustawień. Zobacz poniżej przykładową instrukcję montażową markizy Palladio Aluprof:

Instrukcja Montażu Palladio – Zobacz PDF
