Markiza Tarasowa Madeira Pomiar i Dane techniczne

Markiza tarasowa Madeira pomiar

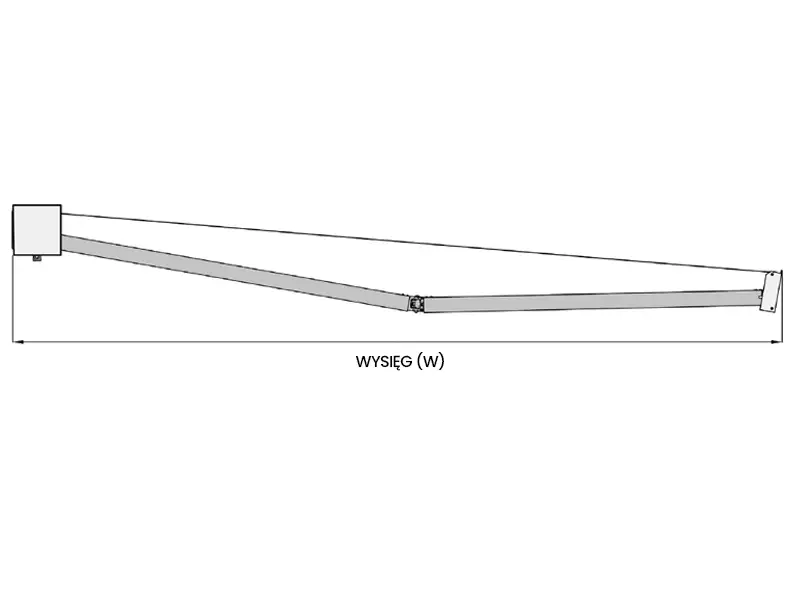

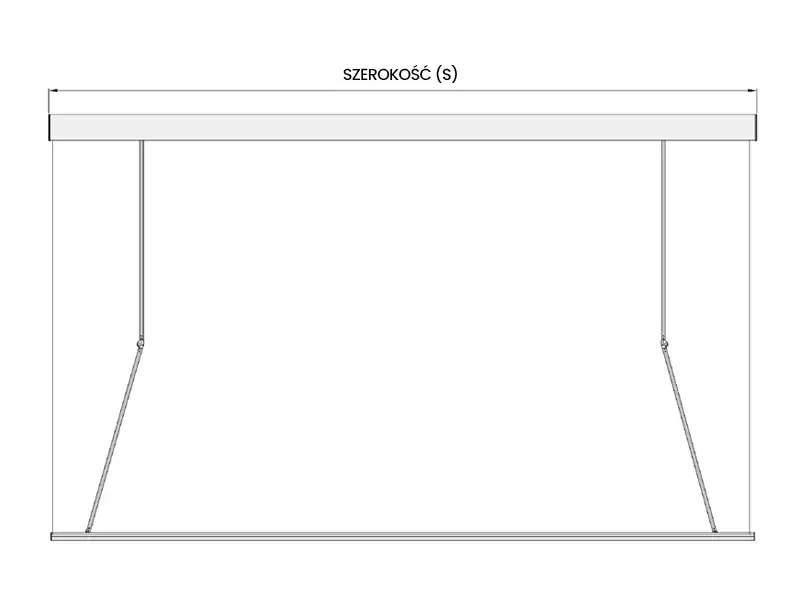

Markiza posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy tarasowej przedstawiona jest na obrazku obok.

DOSTĘPNE WYMIARY:
Szerokość: od 205 do 600cm
Wysięg: od 160 do 360cm

Wyceń markizę

Szerokość Markizy Tarasowej

Wysięg Markizy Tarasowej

Markiza Tarasowa Madeira Dane Techniczne

Dostępne wysięgi	1,6m; 2,1m; 2,6m; 3,1m; 3,6m;
Wysięg maksymalny	3,6m
Ramiona	rozkładane, aluminiowe, ze sprężynami i łańcuchem Flyera
Kąt pochyłu	od 5 do 50 stopni
Uchwyty montażowe	do ściany
Średnica rury nawojowej	–
Kaseta	Tak
Kolor konstrukcji	RAL 9010 MAT Biel alpejska, RAL 1015 MAT Kość słoniowa, RAL 8014 MAT Brązowy, RAL 9006 MAT Srebrny, FSM 71319 MAT Grafit drobna struktura, RAL 7016 STR Szary antracyt struktura, RAL 9005 STR Czarny struktura
Tkanina	ponad 100 kolorów, tkanina akrylowa powlekana teflonem
Falbana	brak
Napęd ręczny	korba o długości 1,5m; 1,8m; 2,2m
Napęd automatyczny	silnik elektryczny z awaryjnym otwieraniem
Automatyka	przełącznik klawiszowy, centralka sterująca, pilot, czujnik wiatru

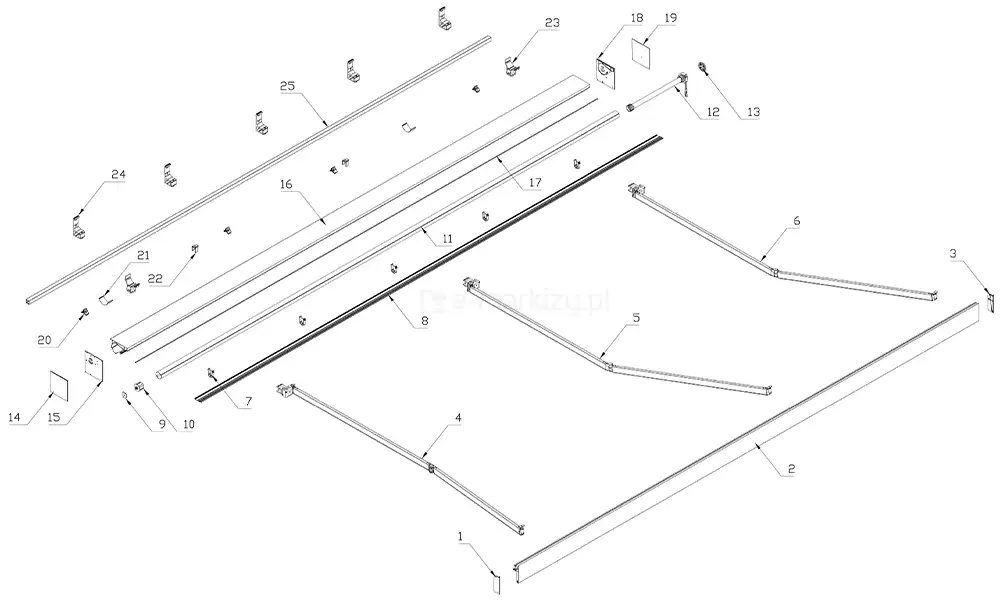

Komponenty markizy

1. Zaślepka belki przedniej (lewa)
2. Belka przednia
3. Zaślepka belki przedniej (prawa)
4. Ramię (lewe)
5. Ramię (prawe osłabione)
6. Ramię (prawe)
7. Uchwyt maskownicy
8. Maskownica dolna
9. Mocowanie rury nawojowej
10. Zaślepka rury nawojowej
11. Rura nawojowa
12. Silnik
13. Mocowanie silnika
14. Maskownica pokrywy bocznej (lewa)
15. Pokrywa boczna (lewa)
16. Kaseta
17. Uszczelka
18. Pokrywa boczna (prawa)
19. Maskownica pokrywy bocznej (prawa)
20. Ślizgacz
21. Wspornik sprężysty rury nawojowej
22. Podpora kasety
23. Łącznik kasety
24. Uchwyt ścienny
25. Profil kwadratowy

Ilość zależna jest od szerokości markizy.

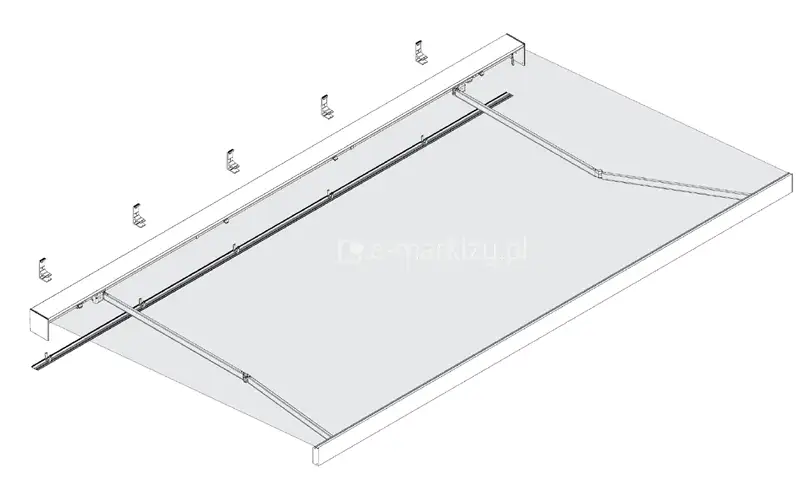

Ilość uchwytów mocujących (od 2 do 5)

Ilość uchwytów mocujących (od 2 do 5) zależna jest od szerokości markizy. Producent markiz ustala standardową ilość uchwytów dla danych wymiarów, jeśli istnieje taka potrzeba, możliwe jest zastosowanie większej ilości uchwytów. Przy zastosowaniu kotwy chemicznej z prętami, możemy bez problemu zamontować markizę na styropian (bez wycinania w nim otworów). Zestaw taki polecamy szczególnie do markiz o dużym wysięgu np. 250cm.

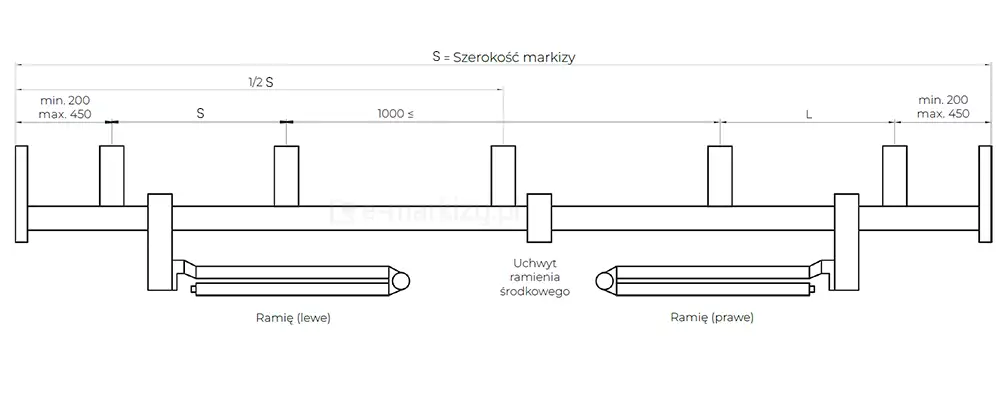

Rozmieszczenie uchwytów

Uchwyty ścienne skrajne zaleca się montować w odległości od 200 do 450 mm od końców markizy, natomiast pozostałe uchwyty należy rozmieścić w równych odstępach.

W przypadku zastosowania nieparzystej liczby uchwytów jeden z nich powinien znajdować się dokładnie na środku szerokości markizy.

Przy parzystej liczbie uchwytów wewnętrzne uchwyty należy rozmieścić równomiernie na całej szerokości markizy. Odległość pomiędzy dwoma środkowymi uchwytami nie może przekraczać 1000 mm.

Kiedy markiza tarasowa jest wyposażona w 3 ramiona?

Liczba ramion w markizie Madeira zależy od jej wymiarów. Przy większych szerokościach, dla zapewnienia stabilności, montowane jest trzecie ramię.
Graniczne wartości różnią się w zależności od wysięgu:

– przy wysięgu 160, 210 lub 260 cm – 3 ramiona od szerokości 531 cm,
– przy wysięgu 310 cm – 3 ramiona od szerokości 591 cm,
– przy wysięgu 360 cm – w całym dostępnym zakresie szerokości do 600 cm stosowane są 2 ramiona.

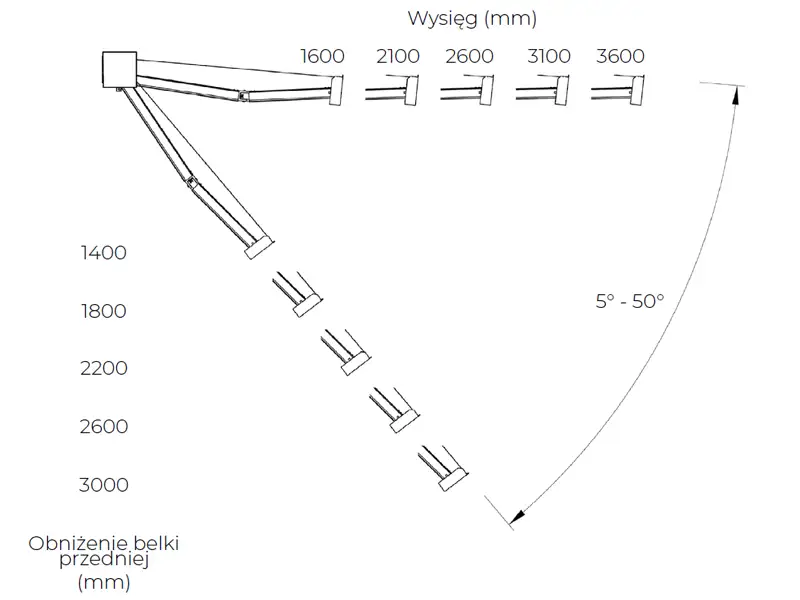

Cechy Charakterystyczne markizy tarasowej Madeira Aluprof

– Regulowany kąt pochyłu w zakresie 5°–50°
– Markiza posiada regulowany kąt pochylenia, który możemy dostosować do swoich potrzeb
– Maksymalna szerokość Markizy to 600cm a wysięg to 360cm*
– Możliwy montaż markizy tylko do ściany

* pamiętaj, że wysięg markizy jest ściśle uzależniony od szerokości markizy. Im szersza markiza, tym wysięg może być większy.

Poniżej tabela dostępności wysięgów w zależności od szerokości markizy.

– Szerokość markizy od 205 do 249 cm (dostępny wysięg 160 cm)
– Szerokość markizy od 250 do 304 cm (dostępny wysięg 160, 210 cm)
– Szerokość markizy od 305 do 354 cm (dostępny wysięg 160, 210, 260 cm)
– Szerokość markizy od 355 do 409 cm (dostępny wysięg 160, 210, 260, 310 cm)
– Szerokość markizy od 410 do 600 cm (dostępny wysięg 160, 210, 260, 310, 360 cm)

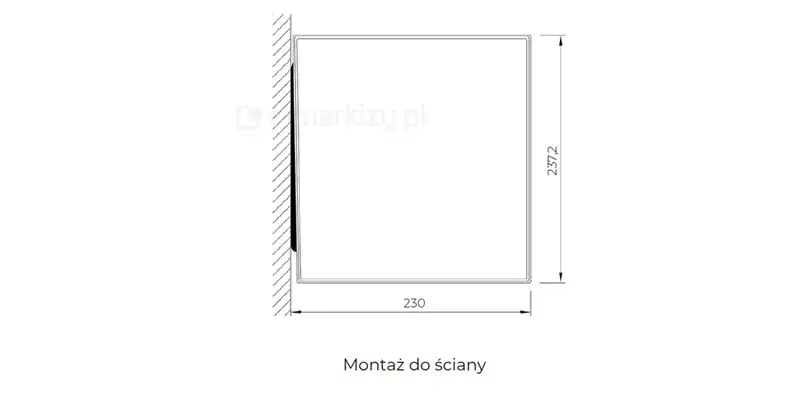

Przekrój boczny kasety markizy

• 230 x 237.2 mm

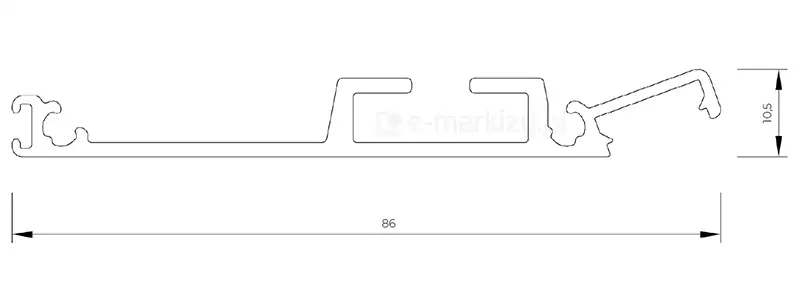

Przekrój profilu maskownicy LED

• 86 x 10.5 mm

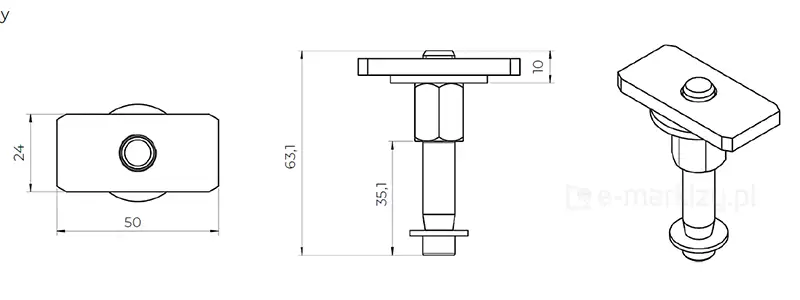

Łącznik ramienia markizy Madeira

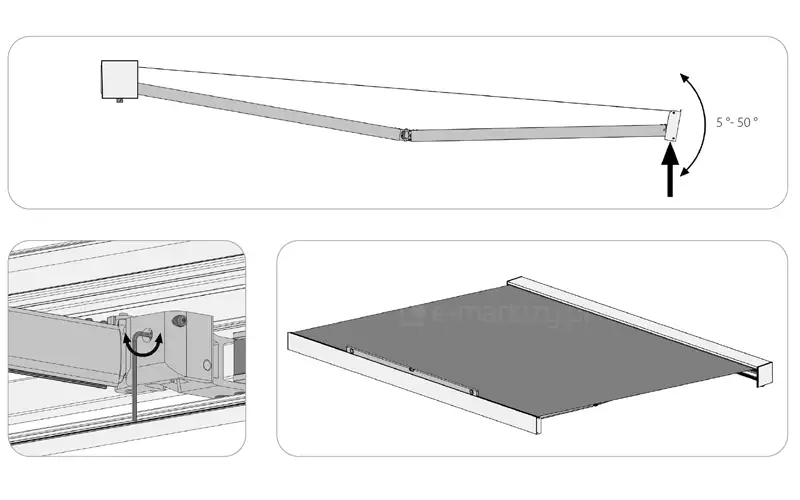

Regulacja kąta pochyłu markizy

Przed regulacją poziomu ramion oraz zmianą kąta nachylenia markizy należy odciążyć belkę przednią. Na czas wykonywania regulacji belkę należy podeprzeć, aby nie obciążała ramion. Regulacja bez odpowiedniego podparcia grozi zerwaniem gwintów śrub regulacyjnych.

Należy całkowicie otworzyć markizę, a następnie podeprzeć belkę przednią w miejscu regulowanego ramienia. Za pomocą klucza imbusowego 6 mm należy kolejno odkręcać śruby regulacyjne uchwytów ramion, aby zwiększyć kąt nachylenia, lub je przykręcać, aby go zmniejszyć. Po zakończeniu regulacji należy sprawdzić poziom belki przedniej.
