Montaż dachu do pergoli Silva

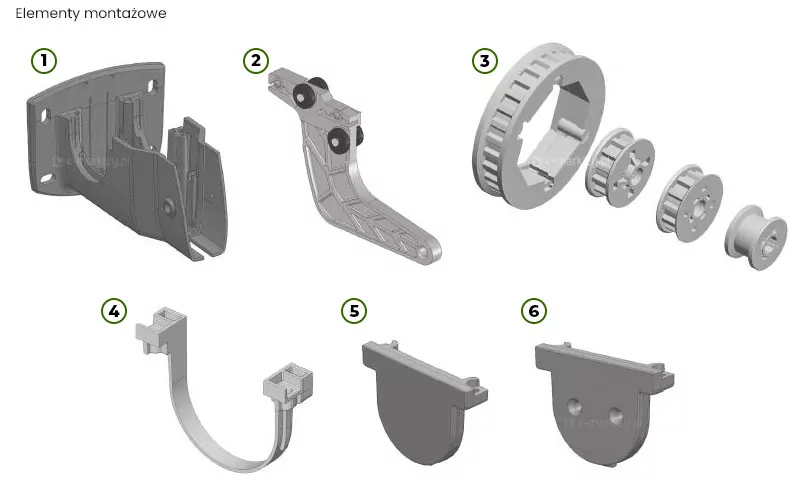

Poglądowy zestaw elementów montażowych systemu zadaszenia tkaninowego Silva, przedstawiający komponenty ponumerowane od 1 do 6. Pierwszy element to główny wspornik konstrukcyjny, drugi to wózek prowadzący wyposażony w rolki, natomiast trzecia grupa zawiera zestaw kół zębatych o zróżnicowanych średnicach służących do przenoszenia napędu. Kolejne pozycje o numerach cztery, pięć oraz sześć prezentują pozostałe części montażowe, w tym uchwyt paska oraz dedykowane zaślepki profili, które odpowiadają za estetyczne wykończenie i stabilizację konstrukcji. Całość rysunku stanowi czytelny spis części niezbędnych do poprawnego montażu zadaszenia.

Elementy daszka Silva

1 – Uchwyt główny
2 – Wózek prowadzący prowadnicy
3 – Zestaw kół i łożysk:
koło napędu / wejściowe koło pasowe / koło pasowe / łożysko napinacza
4 – Obsadka uchwytu
5 – Zaślepka uchwytu
6 – Zaślepka uchwytu po stronie silnika

Montaż dachu do pergoli Silva – Instrukcja krok po kroku

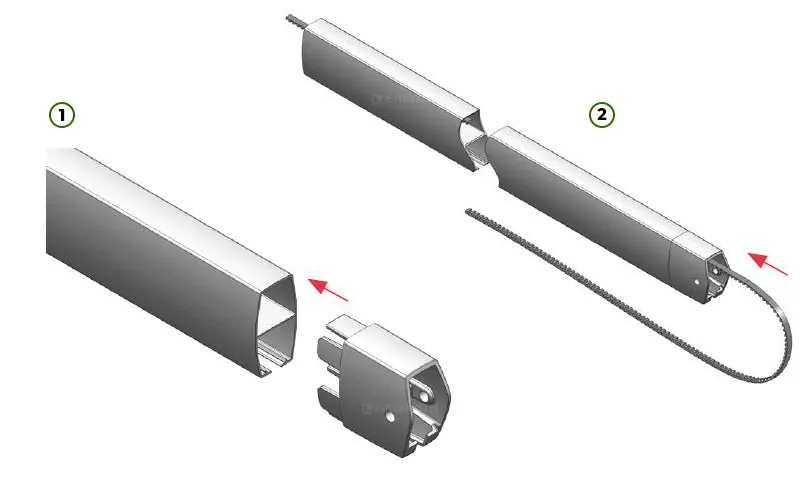

Techniczny schemat montażu dachu tarasowego Silva przedstawiający początkowe etapy przygotowania profilu prowadnicy, podzielony na sekcje oznaczone numerami 1 oraz 2. W sekcji pierwszej ukazano sposób instalacji końcówki profilu prowadnicy, która posiada wyprofilowane wypusty montażowe wsuwane bezpośrednio w otwarty koniec aluminiowego profilu prowadzącego. Sekcja druga prezentuje kolejny krok montażowy, w którym pasek zębaty zostaje przeprowadzony przez wnętrze profilu, tworząc pętlę wychodzącą poza krawędź prowadnicy, co wskazuje kierunek jego ułożenia oraz sposób przygotowania mechanizmu napędowego do dalszych prac montażowych. Całość ilustracji podkreśla precyzyjne dopasowanie elementów konstrukcyjnych systemu zadaszenia na wstępnym etapie prac.

Krok 1.
Zmontuj i skręć.

Krok 2.
Umieść pasek profilu prowadnicy w górnym otworze.

Montaż dachu pergoli Silva – krok 2: wsuwanie paska w prowadnicę. Etap instalacji poszycia dachowego, zapewniający stabilne i trwałe mocowanie materiału w systemie pergoli. Instrukcja montażu elementów dachu z tkaniny do konstrukcji pergoli.

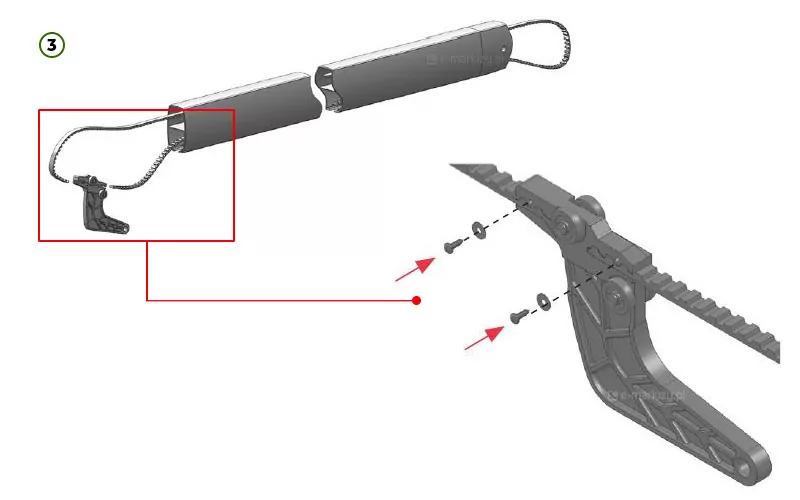

Krok 3.
Zamknij obwód paska poprzez wsunięcie do wózka prowadzącego. Skręć, by zabezpieczyć.

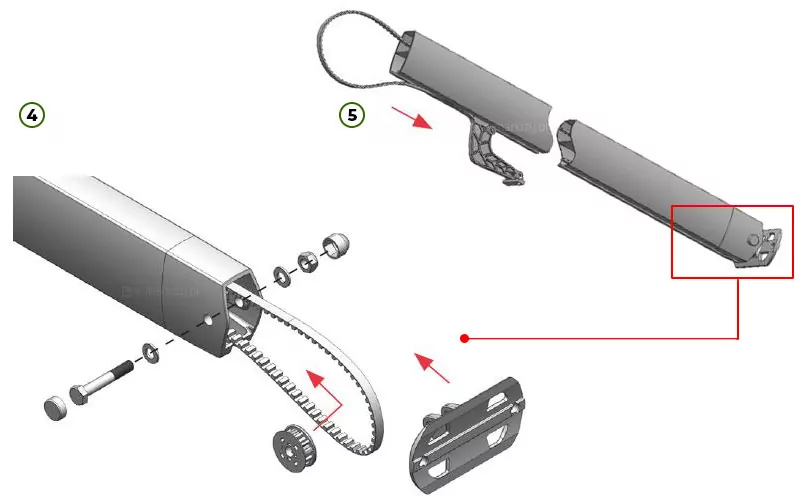

Szczegółowy schemat techniczny przedstawiający instrukcję montażu mechanizmu naciągowego dachu tarasowego Silva, zilustrowany w dwóch etapach oznaczonych jako krok 4 oraz krok 5. Po lewej stronie w sekcji oznaczonej numerem 4 widoczny jest przekrój profilu prowadnicy, wewnątrz którego znajduje się pasek zębaty owinięty wokół koła napędowego. Elementy montażowe obejmują śrubę z podkładką, która przechodzi przez otwór w profilu, oraz nakrętkę z podkładką zabezpieczającą i zaślepką, służące do ustalenia pozycji paska wewnątrz prowadnicy. Po prawej stronie w sekcji oznaczonej numerem 5 zaprezentowano sposób łączenia dwóch części profilu prowadnicy. Górny segment profilu zawiera pętlę paska zębatego, która zostaje wsunięta do wnętrza profilu, natomiast dolny element to dedykowana zaślepka lub wspornik montażowy, który zamyka koniec profilu i mocuje pasek, co podkreślono czerwoną ramką oraz linią prowadzącą wskazującą miejsce montażu tego elementu w strukturze prowadnicy. Całość ilustracji skupia się na precyzyjnym spasowaniu komponentów mechanizmu napędowego systemu zadaszenia.

Krok 4.
Zamontuj ponownie koło pasowe w osi obracającego się wspornika. Pasek musi przechodzić między obrotową podporą a bloczkiem.

Krok 5.
Wsuń kołnierz przesuwny pierwszego profilu tkaniny w profil prowadzący.

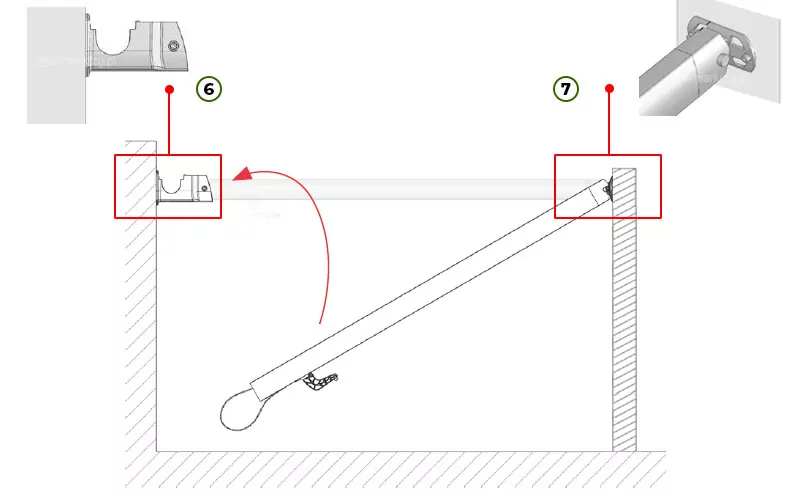

Schemat techniczny przedstawia etap montażu dachu rzymskiego Silva, koncentrując się na sposobie osadzenia konstrukcji w uchwytach ściennych. Rysunek ukazuje profil markizy w trakcie podnoszenia do pozycji roboczej, gdzie lewa strona konstrukcji, oznaczona cyfrą sześć, jest przygotowana do osadzenia w głównym uchwycie ściennym o otwartej konstrukcji typu gniazdo. Prawa strona urządzenia, oznaczona cyfrą siedem, przedstawia sposób montażu przegubowego, gdzie końcówka profilu jest zamocowana do płaskiego uchwytu ściennego za pomocą sworznia, co umożliwia ruch obrotowy całego mechanizmu. Strzałka w kolorze czerwonym wskazuje kierunek ruchu ramienia markizy podczas jej docelowego ustawiania w pozycji poziomej, ilustrując mechanizm zatrzaśnięcia lub zablokowania profilu w uchwycie głównym.

Krok 6.
Zamontuj uchwyt główny.

Krok 7.
Umieść prowadnice, mocując najpierw koniec obrotowego wspornika. Później dopasuj wolną stronę do wspornika silnika.

Schemat techniczny oznaczony numerem 8, obrazujący etap montażu kół napędowych systemu zadaszenia Silva na wałku. Rysunek przedstawia wałek z dwoma zamontowanymi kołami zębatymi, które służą do przenoszenia napędu paska. Wskazówki techniczne w formie czerwonych strzałek oraz wymiarów określają wymaganą odległość montażową każdego z kół od krawędzi wałka, która wynosi dokładnie 1 centymetr z obu stron. Ilustracja precyzuje poprawne wypoziomowanie i rozmieszczenie elementów napędowych na konstrukcji wałka w celu zapewnienia prawidłowego działania mechanizmu.

Krok 8.
Zamontuj koła napędu. Nie skręcaj ich.

alty Niestandardowy Gem alty pisze Ilustracja techniczna prezentująca dziewiąty etap montażu dachu pergoli Silva, obrazująca sposób przygotowania obsadki uchwytu. Na schemacie przedstawiono końcowy fragment profilu konstrukcyjnego wyposażony w koło napędowe, nad którym znajduje się obejma montażowa z dwiema śrubami mocującymi. Obok widoczny jest główny korpus wspornika, do którego należy przymocować całą konstrukcję za pomocą wspomnianej obejmy, łącząc tym samym element napędowy z uchwytem ściennym.

Krok 9.
Złóż obsadki uchwytu z uchwytem głównym i nawlecz pasek po obu stronach rury.

Ilustracja techniczna prezentująca dziesiąty etap montażu dachu pergoli Silva, przedstawiająca rzut z góry na wycentrowany układ konstrukcyjny. Schemat pokazuje zamontowany wewnątrz obudów poprzeczny profil konstrukcyjny, który łączy ze sobą oba moduły boczne wyposażone w mechanizmy napędowe - jest to pierwszy profil tkaniny. Rysunek uwidacznia symetryczne osadzenie elementów ruchomych oraz pozycję głównych prowadnic, co pozwala zweryfikować poprawność rozstawu konstrukcji przed kolejnymi etapami montażu poszycia.

Krok 10.
Dopasuj przesuwne kołnierze pierwszego profilu tkaniny, przesuwając pasek zębaty na kole zębatym rury.

Rysunek techniczny w ujęciu z bliska przedstawia etap montażu dachu Silva, skupiając się na precyzyjnym połączeniu elementów konstrukcyjnych systemu. Na grafice widoczny jest przekrój poziomego profilu dachu, który spoczywa na pionowym wsporniku. Kluczowym elementem jest detal mechaniczny z lewej strony, zawierający śrubę z łbem sześciokątnym umieszczoną w specjalnym uchwycie montażowym. Nad centralną częścią łączenia wyznaczono dwie pionowe, przerywane linie pomocnicze, które wskazują osiowość i precyzyjne umiejscowienie wkrętów lub punktów stabilizujących kasetę dachu. Krok ten obejmuje czynności związane z wyśrodkowaniem kola pasowego, które jest niezwykle istotne dla prawidłowości działania systemu osłonowego. Cała konstrukcja charakteryzuje się nowoczesnym, prostym designem z lekko ściętymi krawędziami profilu zewnętrznego. W lewym górnym rogu znajduje się zielony okrąg z białą liczbą 11, co sugeruje, że jest to kolejny krok w profesjonalnej instrukcji montażu dachu Silva. Rysunek wykonany jest w formie czarno-białego schematu liniowego z cieniowaniem, co podkreśla techniczny charakter prezentowanego detalu.

Krok 11.
Wyśrodkuj koło pasowe ze wspornikami.

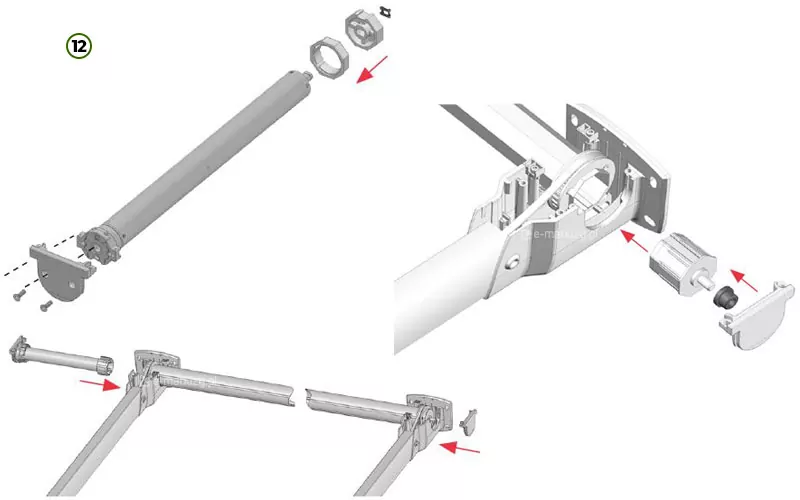

Ilustracja techniczna prezentująca dwunasty etap montażu dachu pergoli Silva, obrazująca sposób umieszczenia wsporników oraz montaż wału napędowego. W górnej części grafiki pokazano proces instalacji adapterów na wałku, gdzie czerwona strzałka wskazuje kierunek nasunięcia elementu na końcówkę wału. W dolnej sekcji przedstawiono sposób osadzenia gotowego wału w korpusie bocznym konstrukcji, co zilustrowano za pomocą strzałek kierunkowych wskazujących miejsce montażu zespołu napędowego w gnieździe profilu konstrukcyjnego dachu.

Krok 12.
Umieść wsporniki, lekko podnosząc rurę. Złam jedną z części obsadki uchwytu, aby zostawić miejsce na okablowanie silnika.

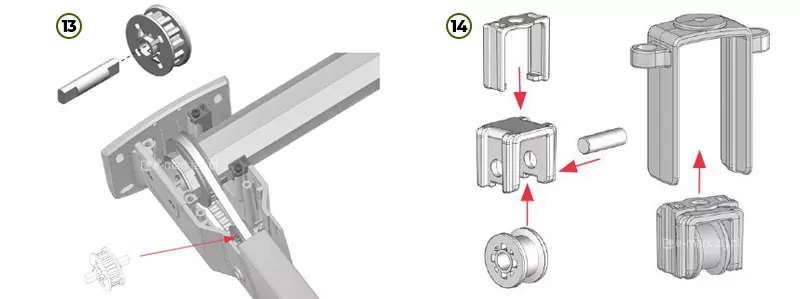

Ilustracja techniczna prezentująca trzynasty i czternasty etap montażu dachu pergoli Silva. Po lewej stronie widoczny jest schemat montażu wejściowego koła pasowego, gdzie przedstawiono sposób osadzenia wałka w kole pasowym oraz jego umieszczenie w korpusie konstrukcyjnym, co wskazuje czerwona strzałka prowadząca do wnętrza mechanizmu. Po prawej stronie zaprezentowano etap czternasty obejmujący złożenie zespołu bloczka, gdzie za pomocą czerwonych strzałek zilustrowano kolejność łączenia poszczególnych elementów konstrukcyjnych, w tym wprowadzenie rolki do obudowy oraz zabezpieczenie całości sworzniem wewnątrz odpowiedniego gniazda.

Krok 13.
Zamontuj wejściowe koło pasowe.

Krok 14.
Zamontuj łożysko napinacza.

Ilustracja techniczna prezentująca piętnasty etap montażu dachu pergoli Silva, obrazująca proces łączenia profilu z podporą silnika. Po lewej stronie widoczny jest fragment konstrukcji z zamontowaną obudową, do której należy wsunąć profil aż do momentu osiągnięcia blokady, co zaznaczono czerwoną strzałką oraz opisem tekstowym wskazującym na wsuwanie do oporu. Po prawej stronie przedstawiono schematyczne zbliżenie na miejsce styku profili, gdzie kolejna czerwona strzałka wskazuje właściwy kierunek wsuwania elementu, aż do całkowitego spasowania krawędzi konstrukcyjnych.

Krok 15.
Ważne! Przed nawierceniem profilu należy połączyć go z podporą silnika.

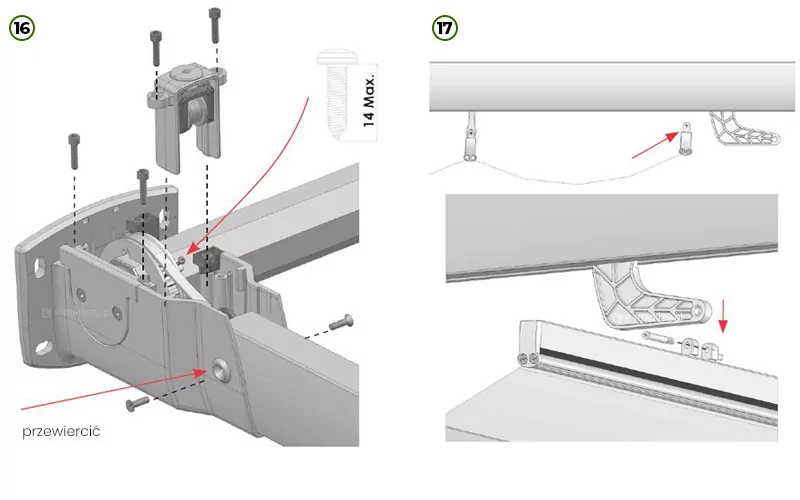

Schemat techniczny przedstawiający etapy 16 oraz 17 montażu zadaszenia Silva. W części 16 zilustrowano proces mocowania elementów napędowych wewnątrz wspornika konstrukcyjnego przy użyciu śrub, z wyraźnym zaznaczeniem miejsca wymagającego przewiercenia profilu oraz informacją o maksymalnej dopuszczalnej długości śruby wynoszącej 14 mm. Część 17 ukazuje montaż wózków prowadzących do profilu tkaniny, gdzie czerwona strzałka wskazuje sposób osadzenia elementów mocujących, które łączą wózki z tkaniną, zapewniając prawidłową pracę systemu przesuwania poszycia.

Krok 16.
Nawiercić wspornik i profil wiertłem 5,5 mm, korzystając z otworu wspornika.

Krok 17.
Zamontuj swobodne złącze w pierwszym profilu tkaninowym, który ma łączyć się z przesuwnym kołnierzem pierwszego profilu tkaninowego.

Ilustracja techniczna przedstawiająca osiemnasty etap montażu dachu do pergoli Silva, składająca się z dwóch sekwencji obrazujących proces instalacji haka zawiasowego. Po lewej stronie widoczny jest profil konstrukcyjny dachu z widocznym wycięciem, w które należy wsunąć hak zawiasowy, co zaznaczono za pomocą czerwonej strzałki wskazującej kierunek montażu wewnątrz szczeliny profilu. Po prawej stronie zaprezentowano finalny efekt tego kroku, gdzie hak zawiasowy znajduje się już wewnątrz profilu, łącząc się z mechanizmem ruchomego elementu poszycia dachowego, a czerwona strzałka wskazuje punkt zaczepienia haka wewnątrz prowadnicy.

Krok 18.
Hak zawiasowy. Ważne! Działa jak hamulec dla pozostałych kołnierzy przesuwnych. Umieść go, obracając.

Schemat techniczny oznaczony numerem 19, ilustrujący proces regulacji napięcia mechanizmu w zadaszeniu Silva. Lewa część rysunku pokazuje sposób montażu osłony serwisowej, którą należy nasunąć na narożnik konstrukcji, zakrywając mechanizm napędowy. Prawa część grafiki prezentuje mechanizm śruby napinającej z nakrętką stożkową, gdzie strzałki oraz opisy wskazują kierunki obrotu kluczem: skręt w prawo służy do zwiększenia napięcia paska, natomiast skręt w lewo umożliwia jego poluzowanie, co pozwala na precyzyjną kalibrację pracy systemu.

Krok 19.
Załóż zaślepki i śrubę napinającą.

Schemat techniczny oznaczony numerem 20, prezentujący finalny etap regulacji oraz prowadzenia paska zębatego w mechanizmie zadaszenia Silva. Rysunek ukazuje wzajemne położenie wózka prowadzącego oraz koła napędowego, przez które przechodzi pasek wewnątrz konstrukcji aluminiowej. Grafika przedstawia sposób, w jaki pasek jest poprowadzony między elementami jezdnymi, co umożliwia płynne przesuwanie poszycia dachu, a także wskazuje na konieczność właściwego osadzenia paska w profilu prowadnicy dla zachowania sprawności całego systemu.

Krok 20.
Regulacja paska. Gdyby trzeba było przeciąć pasek zębaty: Wykręć śrubę mocującą profil i wyjmij czujnik. Poprzez podniesienie końca profilu, kołnierz przesuwny pierwszego profilu tkaniny uzyskuje swobodny dostęp (przesuń pasek zębaty przez zsunięcie się na kołnierzu zębatym).

Inne nasze strony:

Montaż dachu do pergoli Silva

Elementy daszka Silva

Montaż dachu do pergoli Silva – Instrukcja krok po kroku

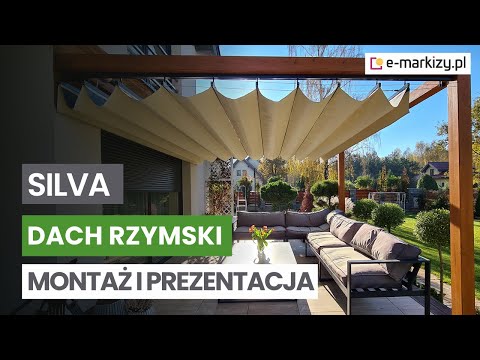

Film z montażu na pergoli Koro
