Montaż szklanych drzwi przesuwnych ramowych Sotro

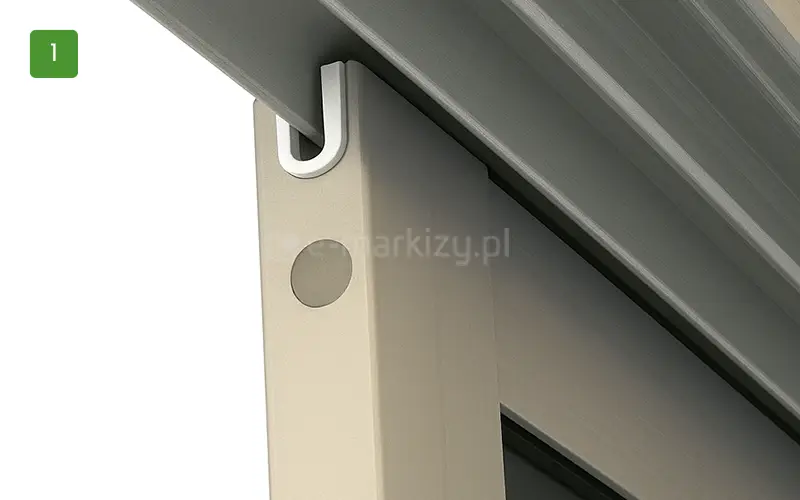

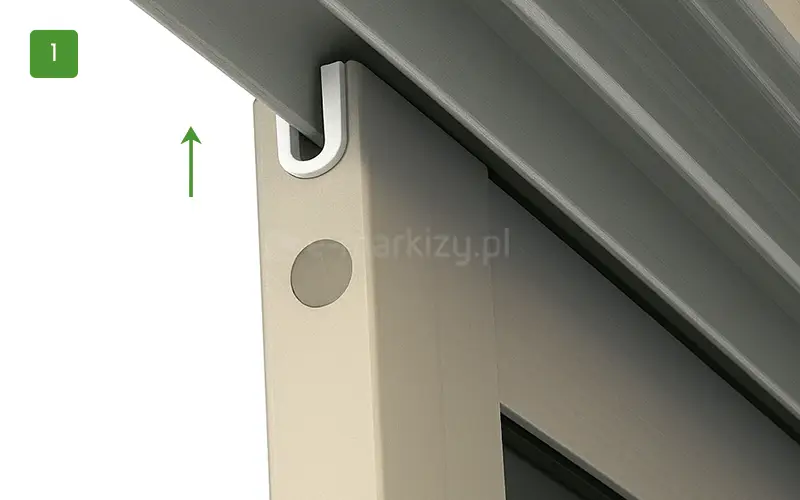

Grafika techniczna przedstawia pierwszy etap montażu systemu przesuwnego Sotro, ilustrujący sposób osadzania górnej części skrzydła drzwiowego w prowadnicy sufitowej. Na zbliżeniu widoczny jest górny narożnik pionowego profilu ramy w kolorze jasnobeżowym, który w górnej krawędzi posiada wgłębienie z białą uszczelką ślizgową w kształcie litery U. Zielona strzałka skierowana w górę wskazuje ruch wsuwania profilu na pionowe pióro wielotorowej prowadnicy górnej, wykonanej z matowego aluminium w kolorze szarym. Na bocznej płaszczyźnie pionowego profilu znajduje się okrągła, płaska zaślepka maskująca otwory montażowe. W lewym górnym rogu obrazu umieszczono zielony kwadrat z białą cyfrą jeden, sygnalizujący początkową fazę instalacji, a cała ilustracja utrzymana jest w przejrzystym, instruktażowym stylu na białym tle.

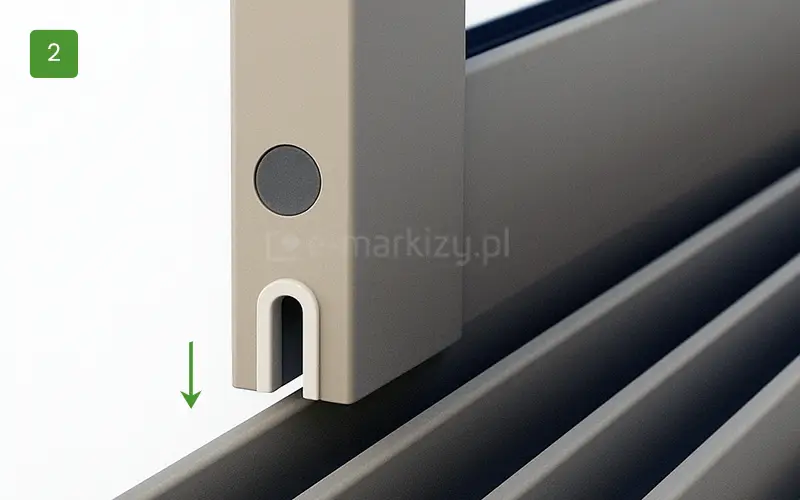

Grafika techniczna przedstawia drugi krok instrukcji montażu systemu przesuwnego Sotro, ilustrujący sposób osadzania skrzydła drzwiowego w dolnej prowadnicy. Na pierwszym planie widoczny jest dolny narożnik profilu ramy skrzydła w kolorze beżowym lub jasnoszarym, który posiada od spodu specjalne wycięcie w kształcie litery U z białą nakładką ślizgową. Zielona strzałka skierowana w dół wskazuje proces nakładania profilu na jedną z szyn wielotorowej prowadnicy dolnej, która jest utrzymana w ciemniejszym, matowym odcieniu szarości. Nad wycięciem montażowym w profilu pionowym znajduje się okrągła, szara zaślepka maskująca wkręt regulacyjny. W lewym górnym rogu obrazu umieszczono zielony kwadrat z białą cyfrą dwa, oznaczający etap prac, a całość ujęcia charakteryzuje się czystym, instruktażowym tłem.

Zdjęcie 1 oraz 2 przedstawiają sposób instalacji skrzydła systemu do prowadnicy dolnej i górnej.

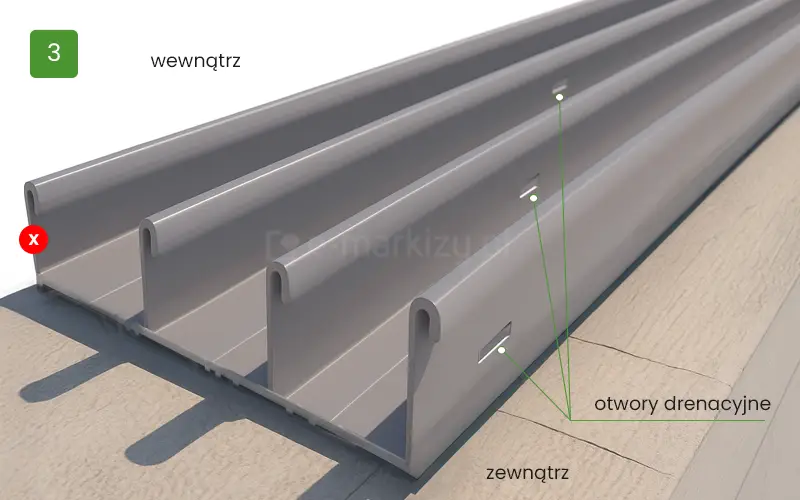

Zdjęcie przedstawia schemat techniczny dolnej prowadnicy systemu przesuwnego Sotro w ujęciu aksonometrycznym, służący jako instrukcja prawidłowego przygotowania odprowadzenia wody. Czterotorowy profil aluminiowy w kolorze jasnoszarym spoczywa na płaskim podłożu, a jego konstrukcja obejmuje trzy równoległe rynny. Na bocznych ściankach profilu, po stronie oznaczonej napisem „zewnątrz”, znajdują się precyzyjnie wyfrezowane, podłużne otwory drenażowe, które są wskazane liniami pomocniczymi z opisem tekstowym. Po przeciwnej stronie profilu widnieje napis „wewnątrz”, wskazujący orientację montażową względem wnętrza zabudowy. W lewym górnym rogu umieszczono zielony kwadrat z cyfrą trzy, oznaczający kolejny krok instrukcji, natomiast przy krawędzi profilu od strony wewnętrznej znajduje się czerwony piktogram z białym symbolem krzyżyka, sygnalizujący miejsce, w którym nie należy wykonywać drenażu.

Grafika techniczna przedstawia czwarty etap montażu systemu przesuwnego Sotro, skupiający się na prawidłowym wypoziomowaniu dolnej prowadnicy z zachowaniem odpowiedniego kierunku odpływu wody. Na przekroju aksonometrycznym widoczna jest wielotorowa szyna dolna w kolorze ciemnoszarym, na której osadzony jest pionowy profil ramy skrzydła. Pod spodem prowadnicy umieszczono dwie zielone, dwustronne strzałki poziome, które sugerują konieczność precyzyjnego ustawienia płaszczyzny profilu względem podłoża. Po lewej stronie grafiki znajduje się napis „zewnątrz”, a po prawej „wewnątrz”, co definiuje orientację systemu i wskazuje, że ewentualny spad konstrukcyjny powinien ułatwiać drenaż wilgoci na zewnątrz zabudowy. W lewym górnym rogu widnieje zielony kwadrat z cyfrą cztery, kontynuujący sekwencję instruktażową, a całe ujęcie ma charakter poglądowy i techniczny.

Zdjęcia 3 i 4 przedstawiają przykładowy tor (prowadnicę) dolną 4-torową. Mieszczą się w niej specjalne otwory drenacyjne, umożliwiające odpływ wody. Odpływy znajdują się na każdym z torów prócz wewnętrznego. Montaż prowadnicy powinien umożliwić spływ wody z opadów atmosferycznych na zewnątrz.

Montaż szklanych drzwi przesuwnych ramowych Sotro – Film

Zobacz montaż szyb przesuwnych w systemie ramowym Sotro – idealnym rozwiązaniu do zabudowy tarasu lub pergoli. Stabilna konstrukcja, indywidualne dopasowanie wymiarów i estetyczne wykończenie zapewniają komfort użytkowania przez cały rok.
