Montaż Zadaszenia Tarasowego Lunaro

Prosty montaż zadaszenia tarasu pozwala na samodzielne zamocowanie zabudowy na tarasie, co ułatwia dołączona do produktu szczegółowa instrukcja montażu krok po kroku.

Frontowy widok na nowoczesne, szerokie zadaszenie tarasowe Lunaro z wypełnieniem z poliwęglanu, zamontowane przy parterowym budynku z czerwonej cegły. Konstrukcja w kolorze antracytowym posiada jednospadowy dach z mlecznymi panelami poliwęglanowymi oraz częściową zabudowę szklaną (dwie części frontu oraz prawy bok), na zsuniętych taflach ze szkła hartowanego widoczne poziome pasy białych, okrągłych emblematów. Pod zadaszeniem, na tarasie wyłożonym szarymi płytami, zaaranżowano dwie strefy wypoczynkowe: po lewej stronie znajduje się drewniany stół z czarnymi krzesłami, a po prawej dwa fioletowe, tapicerowane fotele przy mniejszym stoliku. Na pierwszym planie, przy krawędzi zielonego trawnika, ustawiono dwie duże czarne donice z kwitnącymi czerwonymi kwiatami. Budynek posiada białe ramy okienne i drzwiowe, a na jego spadzistym dachu z ciemnej dachówki zainstalowano duży system paneli fotowoltaicznych.

Zadaszenie Lunaro

Zadaszenie tarasu do samodzielnego montażu Lunaro to popularny wybór wśród właścicieli domów, którzy chcą zwiększyć funkcjonalność i estetykę swojej przestrzeni zewnętrznej. Zadaszenie takie nie tylko chroni przed deszczem i nadmiernym słońcem, ale również dodaje elegancji każdemu tarasowi.

Montaż zadaszenia Lunaro składa się z kilku głównych etapów, które umożliwiają poprawne i bezpieczne wykonanie konstrukcji. Przed rozpoczęciem montażu należy dokładnie przygotować miejsce oraz upewnić się, że wszystkie elementy są kompletne i w dobrym stanie.

Schemat techniczny w rzucie aksonometrycznym przedstawia widok eksplodujący (z rozstrzelonymi elementami) zadaszenia tarasowego Lunaro Bosco, ukazujący wszystkie komponenty składowe niezbędne do montażu konstrukcji. Każdy element został oznaczony numerem w zielonym okręgu, co pozwala na precyzyjną identyfikację części: numer 1 wskazuje profil ścienny montowany do elewacji, natomiast numery 14 i 12 odnoszą się do paneli poliwęglanowych oraz profili dachowych tworzących połacie dachu. Konstrukcja wsparta jest na trzech pionowych słupach nośnych (numer 10), pod którymi widoczne są systemowe fundamenty lub stopy montażowe (numery 6 i 7) wraz z elementami łączącymi (numer 8). Przednia część zadaszenia ukazuje zintegrowany system rynnowy składający się z profilu rynny (numer 2), profilu maskującego (numer 5) oraz zakończeń i uszczelek (numery 3, 24, 21). Schemat szczegółowo prezentuje również drobne akcesoria montażowe, takie jak zaślepki profili (numer 23), systemy uszczelnień gumowych (numery 15, 16, 17, 18, 20) oraz rury odpływowe (numer 9) z łącznikami (numer 4), które są ukryte wewnątrz słupów nośnych. Całość ilustracji wykonana jest czarną linią konturową na białym tle, tworząc kompleksowy przewodnik po strukturze modularnej wiaty, ułatwiający zrozumienie wzajemnych powiązań między aluminiowymi profilami a wypełnieniem z poliwęglanu.

Komponenty

01. Profil ścienny
02. Profil rynny
03. Przedłużenie rynny (Opcja)
04. Łapacz liści
05. Pokrywa rynny okrągłej
05A. Klasyczna pokrywa rynny
06. Podstawa betonowa (Opcja) ze śrubą sześciokątną M8x40 i podkładką
07. Podstawa betonowa z odpływem wody deszczowej (Opcja) ze śrubą sześciokątną M8x40 i podkładką
08. Kolanko odpływu wody deszczowej 90°
08A. Rękaw odpływu wody deszczowej (Opcja)
09. Rura odpływu wody deszczowej ø 80 mm
10. Słup okrągły z podstawą lub bez
10A. Słup kwadratowy z podstawą lub bez
11. Belka boczna (1x uszczelka)
12. Belka pośrednia (2x uszczelka)
13. Pokrywa wykończeniowa
14. Płyta poliwęglanowa 980 mm
16. Taśma przeciwpyłowa (perforowana)
17. Długi profil kondensacyjny
18. Krótki profil kondensacyjny
19. Listwa końcowa (1x uszczelka)
20. Listwa górna (2x uszczelka)
21. Zatrzask profilu L
22. Uszczelka profilu ściennego
23. Pokrywa boczna profilu ściennego
24. Pokrywa boczna profilu rynny okrągłej
24A. Pokrywa boczna profilu rynny klasycznej

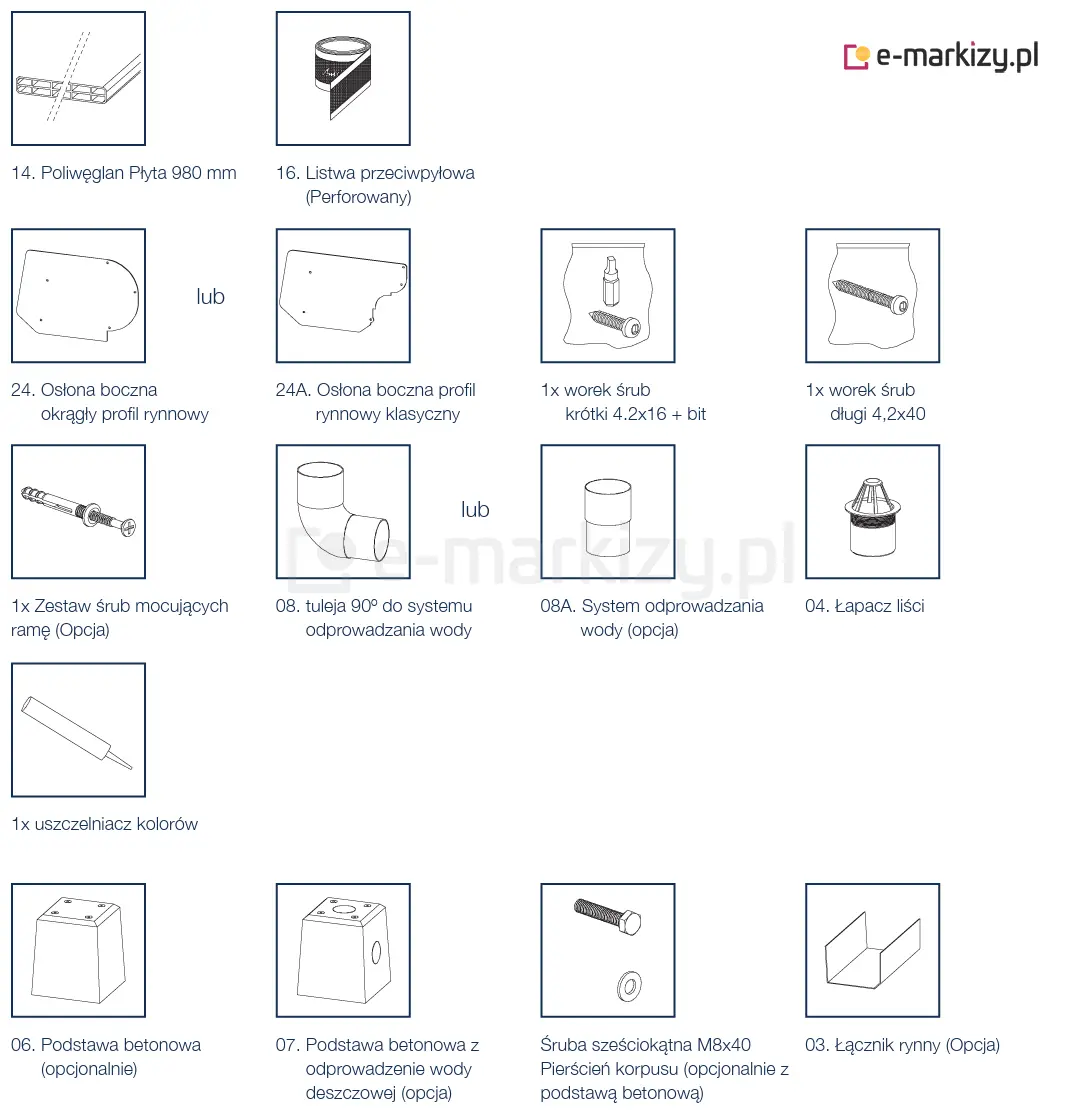

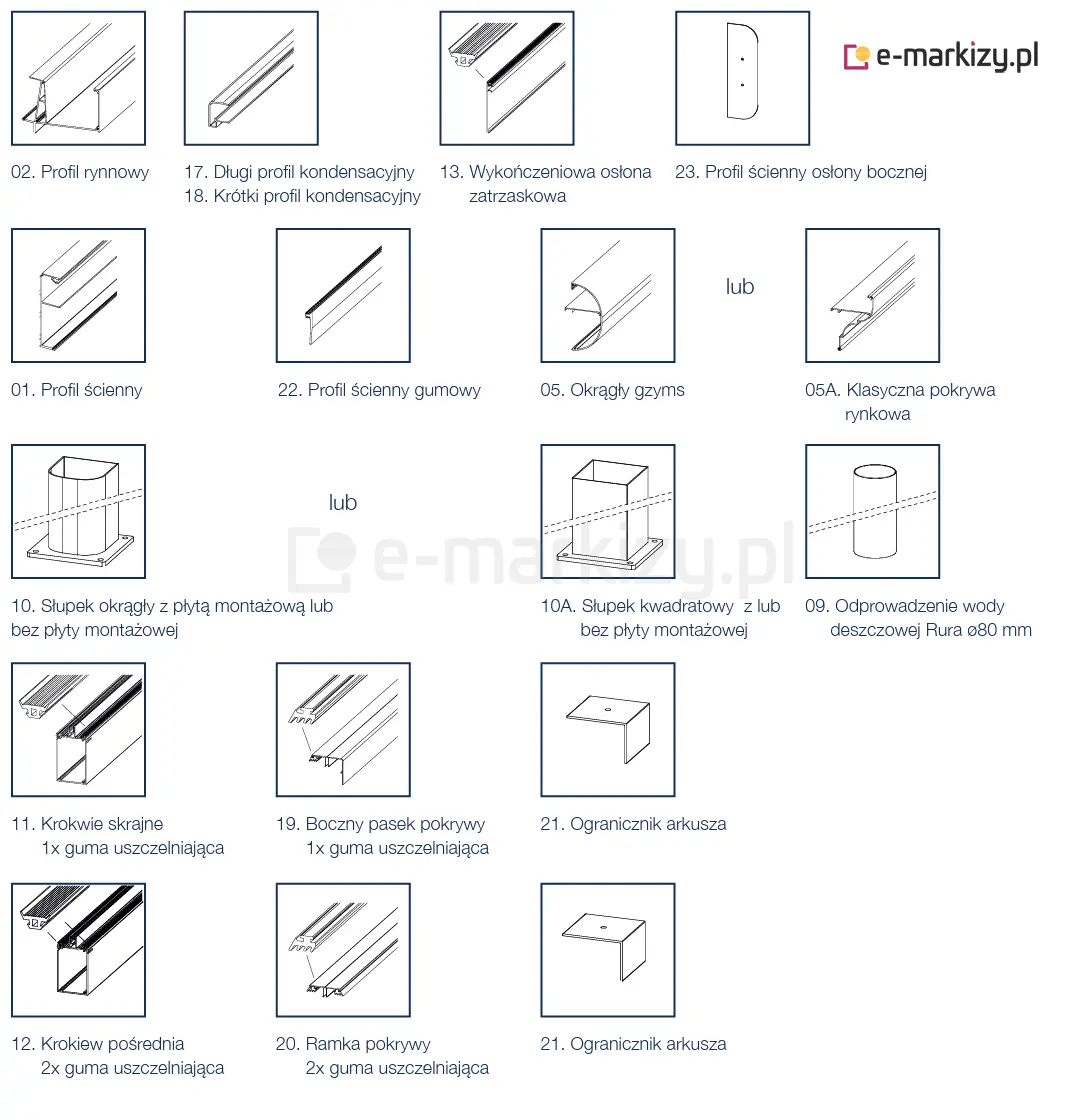

Lista części

Przygotowanie do montażu

Uwaga dotycząca uszczelniacza

Optymalna temperatura podczas obróbki uszczelniacza wynosi od +5°C do +40°C.

Powierzchnia montażowa i fasada

Przed rozpoczęciem montażu należy odpowiednio przygotować miejsce:

Zapewnij równą, stabilną i odpowiednio przygotowaną powierzchnię, na której zostanie zamontowane zadaszenie tarasowe.
Miejsce montażu powinno być przygotowane do prac budowlanych i wolne od przeszkód, takich jak meble ogrodowe, donice, skrzynki na kwiaty itp. Dzięki temu monterzy będą mogli swobodnie i bezpiecznie wykonywać swoją pracę.
Podłoże musi być wolne od przeszkód znajdujących się pod jego powierzchnią, takich jak rury, przewody zasilające, korzenie czy gruz.
Fasada, do której będzie mocowane zadaszenie, powinna być wolna od przeszkód, np. żaluzji i innych elementów, które mogą utrudniać montaż.
Miejsce montażu profilu ściennego musi być solidne, równe i płaskie.

Wymiary i nachylenie

Zadaszenie tarasowe Deponti należy montować ze spadkiem 15,7 cm na każdy metr szerokości.
Wysokość montażu profilu ściennego oraz wysokość nadproża, czyli odległość od spodu rynny do podłoża, są ze sobą ściśle powiązane i zależą od zastosowanego spadku.
Maksymalna rozpiętość zadaszenia Deponti wynosi 4 m. Podczas montażu należy przestrzegać wytycznych dotyczących maksymalnej rozpiętości oraz liczby wymaganych słupków.

Słupki i łączenie zadaszeń

Maksymalna odległość między słupkami wynosi 4 m. Szczegółowe wymagania dotyczące ich rozmieszczenia znajdują się na stronie 14.
W przypadku łączenia kilku zadaszeń pod każdym łącznikiem musi znajdować się słupek.
Odpływ wody nie może być umieszczony w słupku, nad którym łączą się rynny.

Montaż zadaszenia przy ścianach

Ze względu na rozszerzalność cieplną materiałów zadaszenie nie powinno być montowane na ścisk pomiędzy dwiema ścianami. Należy pozostawić 1,5 mm luzu na każdy metr szerokości zadaszenia.
W przypadku zastosowania betonowych podstaw słupków, słupków nie należy umieszczać bezpośrednio przy ścianie. Wynika to z dodatkowej szerokości betonowej podstawy w stosunku do samego słupka.
Jeżeli konieczne jest zamontowanie słupka bezpośrednio przy ścianie, należy:

odciąć kołnierz znajdujący się po jednej stronie słupka,
wywiercić w kołnierzu 2 nowe otwory,
zamocować słupek w czterech punktach, zapewniając odpowiednią stabilność konstrukcji.

Śruby i wiercenie

Do montażu zadaszenia tarasowego Deponti dołączone są specjalne śruby ze stali nierdzewnej (RVS) w rozmiarach:

4,2 × 19 mm
4,2 × 40 mm

Ważne: przed wkręceniem każdej śruby należy wykonać otwór wstępny wiertłem o średnicy 3 mm.
Uwaga: pod żadnym pozorem nie wolno wiercić ani wkręcać śrub przez rurę PVC systemu odprowadzania wody, znajdującą się wewnątrz któregokolwiek ze słupków. Może to uszkodzić system odprowadzania wody.

Uszczelniacz

Dołączony do zestawu uszczelniacz został specjalnie dobrany do wykonywania wodoszczelnych połączeń aluminium z aluminium, a także aluminium z większością typowych materiałów budowlanych, takich jak ściany czy beton.
Podczas stosowania uszczelniacza należy zawsze przestrzegać instrukcji znajdujących się na jego tubie.
Ważne: dostarczony uszczelniacz nie nadaje się do uszczelniania płyt poliwęglanowych.
Jeżeli konieczne jest uszczelnienie płyt poliwęglanowych, np. w miejscu, przez które przechodzi system odprowadzania wody deszczowej (rura deszczowa), należy zastosować specjalny przezroczysty uszczelniacz Deponti, dostępny w ofercie producenta.

Uszczelki gumowe

Zadaszenie tarasowe Deponti jest standardowo wyposażone w fabrycznie zamontowane, dopasowane kolorystycznie uszczelki gumowe.
Przed rozpoczęciem montażu należy odpowiednio przyciąć uszczelki gumowe znajdujące się w:

aluminiowych listwach maskujących,
uszczelkach krokwi.

Jeżeli podczas transportu lub przechowywania uszczelki gumowe uległy odkształceniu, można je łatwo przywrócić do właściwego kształtu za pomocą ciepła. Można w tym celu użyć opalarki z gorącym powietrzem lub suszarki do włosów. Należy zachować ostrożność, aby nie przegrzać materiału.

Usuwanie folii ochronnej

Zaleca się, aby folię ochronną z elementów aluminiowych i płyt dachowych usunąć dopiero po zakończeniu całego montażu. Pozwoli to ograniczyć ryzyko przypadkowego zarysowania lub uszkodzenia elementów.
Wyjątkiem są płyty dachowe. Podczas ich montażu należy odsunąć krawędzie folii ochronnej o kilka centymetrów w kierunku środka płyty. Dzięki temu folia nie zostanie zakleszczona w profilach.
Zakleszczenie folii w profilu może znacznie utrudnić, a w niektórych przypadkach uniemożliwić jej późniejsze usunięcie.

Montaż

Montaż profilu ściennego

Jeżeli profil ścienny ma odpowiednią długość i nie wymaga skracania, można od razu przystąpić do jego montażu. Jeśli jest za długi, należy najpierw przyciąć go do wymaganej długości.
Ważne: na tym etapie nie wkładaj jeszcze dostarczonej uszczelki gumowej do profilu ściennego. Uszczelkę zamontujemy dopiero pod koniec całego montażu.

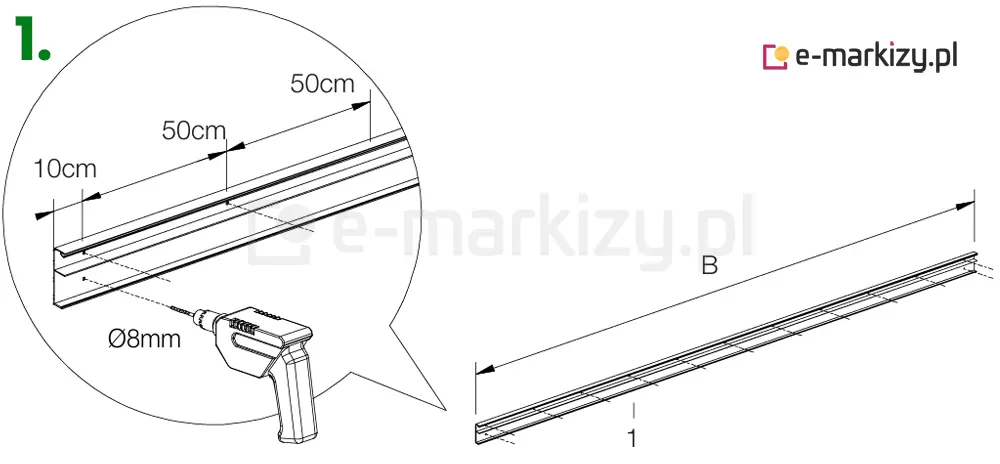

Krok 1 – przygotowanie otworów

W profilu ściennym należy wywiercić otwory montażowe w odstępach około 50 cm.

Pierwszy otwór wykonaj około 10 cm od końca profilu.
Ostatni otwór powinien znajdować się około 10 cm od drugiego końca profilu.
Do wiercenia użyj wiertła do metalu o średnicy 8 mm (Ø 8 mm).

Tak przygotowany profil jest gotowy do dalszego montażu.

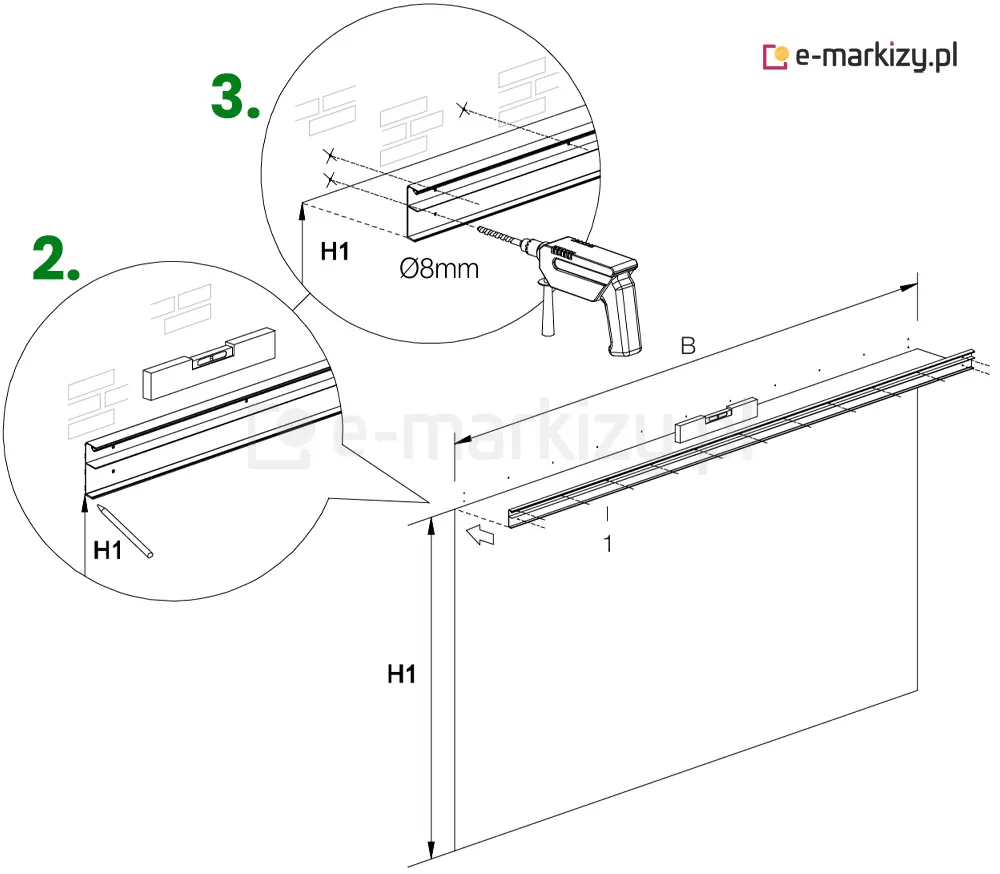

Krok 2 – wyznaczenie miejsca montażu

Na ścianie zaznacz linię wyznaczającą dolną krawędź profilu ściennego.
Następnie przyłóż profil ścienny do zaznaczonej linii i upewnij się, że znajduje się we właściwym miejscu. Przez wcześniej wywiercone w profilu otwory zaznacz na ścianie punkty, w których należy wykonać otwory montażowe.

Krok 3 – wiercenie otworów w ścianie

W zaznaczonych miejscach wywierć otwory za pomocą wiertła do betonu o średnicy 8 mm (Ø 8 mm).
Przed wykonaniem otworów i podczas dalszego montażu upewnij się, że profil ścienny jest ustawiony idealnie poziomo.

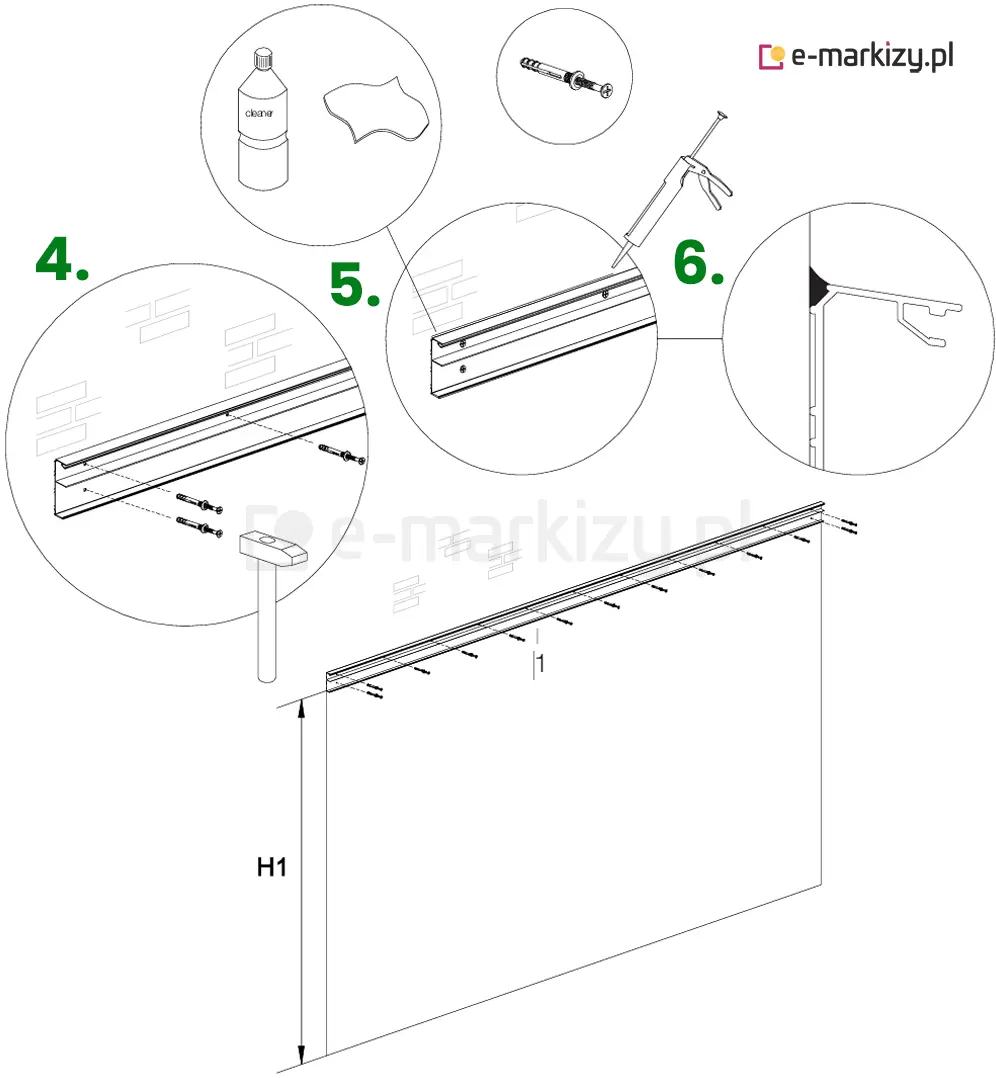

Krok 4 – zamocowanie profilu ściennego

Solidnie przymocuj profil ścienny do przygotowanej ściany.
Elementy mocujące należy dobrać i zapewnić we własnym zakresie, odpowiednio do rodzaju i konstrukcji ściany. Śruby i kołki mocujące muszą być przeznaczone do danego typu podłoża i zapewniać odpowiednią stabilność konstrukcji.

Krok 5 – przygotowanie profilu do uszczelnienia

Górną część profilu ściennego, w miejscu styku ze ścianą, należy dokładnie odtłuścić. Powierzchnia powinna być czysta, sucha i wolna od zabrudzeń, aby zapewnić prawidłową przyczepność uszczelniacza.

Krok 6 – uszczelnienie profilu ściennego

Nałóż uszczelniacz wzdłuż górnej krawędzi profilu ściennego, w miejscu jego połączenia ze ścianą.
Uszczelnienie należy wykonać dokładnie na całej długości profilu. Następnie wygładź warstwę uszczelniacza tak, aby uzyskać estetyczne, gładkie i przede wszystkim wodoszczelne połączenie.

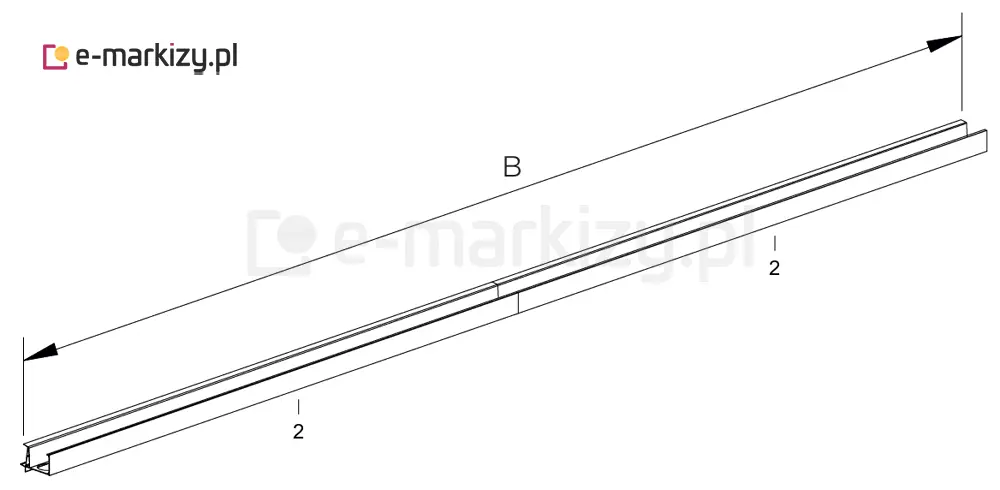

Wstępny montaż rynny

Jeżeli rynna ma standardowo odpowiednią długość, można od razu przystąpić do jej wstępnego montażu.
Jeśli rynna wymaga dopasowania, należy najpierw przyciąć ją do wymaganej długości, a następnie przygotować do wstępnego montażu.

Montaż łapacza liści w rynnie

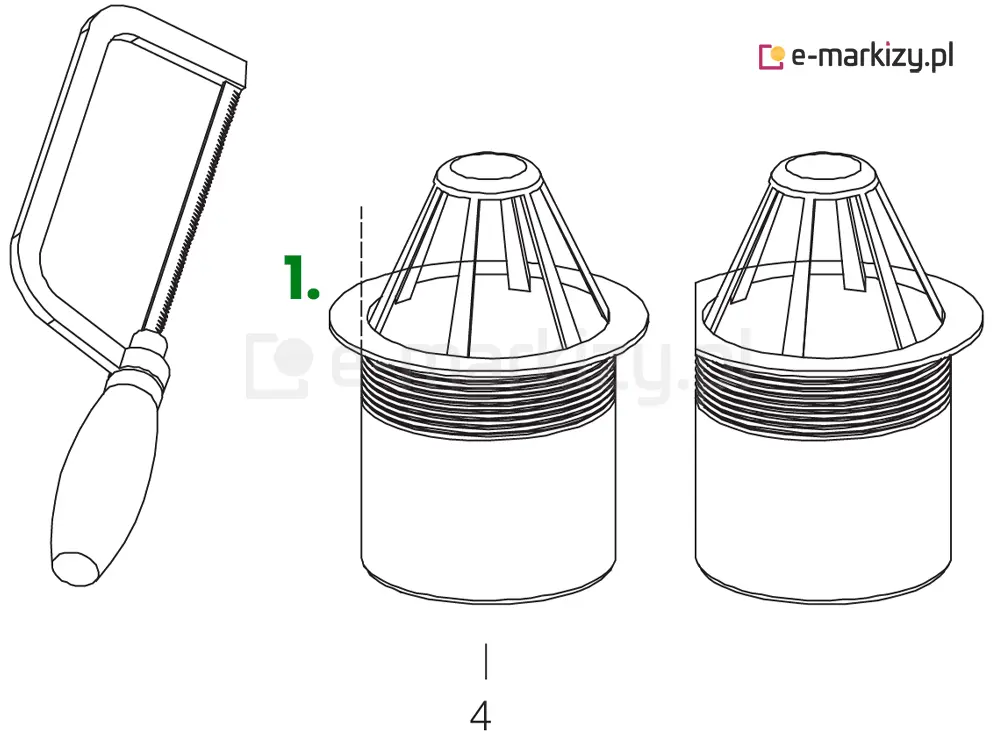

Krok 1 – dopasowanie łapacza liści

Przytnij łapacz liści z jednej strony, tak aby można było prawidłowo dopasować go i umieścić wewnątrz profilu rynnowego.

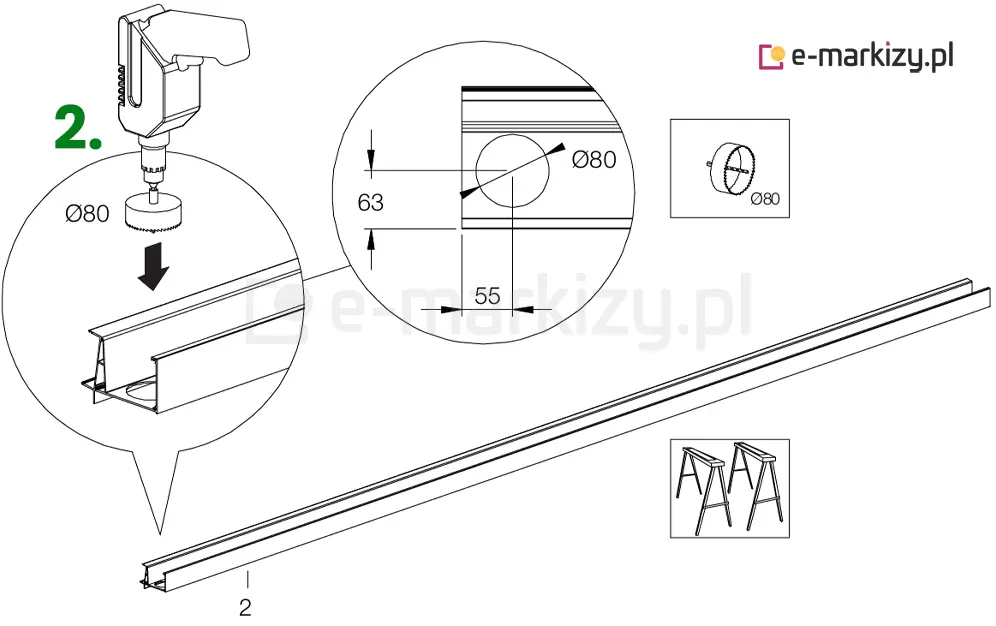

Krok 2 – wykonanie otworu w rynnie

Połóż rynnę płasko i stabilnie na stole lub kozłach montażowych.
Następnie określ, po której stronie rynny będzie znajdował się słupek odprowadzający wodę deszczową wraz z łapaczem liści – po lewej czy po prawej stronie.
W wybranym miejscu zaznacz położenie otworu przeznaczonego na łapacz liści.
Następnie ostrożnie wykonaj w rynnie otwór o średnicy 80 mm (Ø 80 mm), używając odpowiedniej otwornicy.

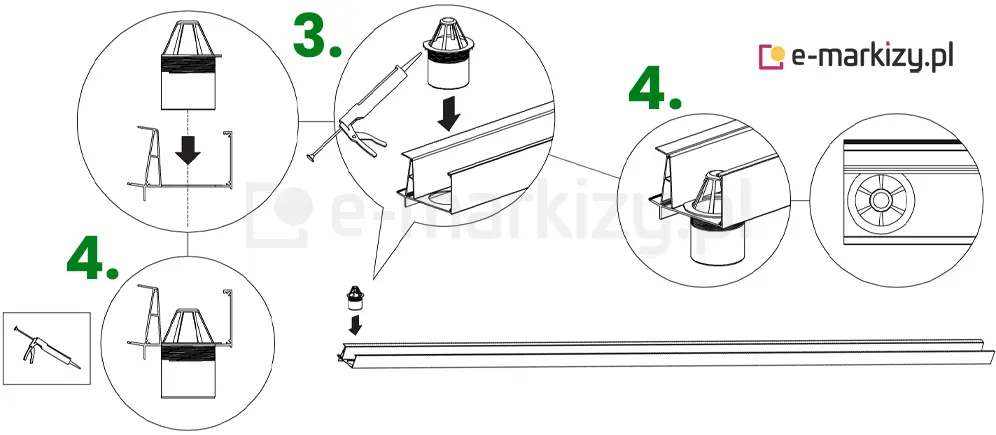

Krok 3 – nałożenie uszczelniacza

Nałóż uszczelniacz na spód łapacza liści, równomiernie w miejscu, które będzie stykać się z rynną.

Krok 4 – montaż łapacza liści

Umieść łapacz liści w przygotowanym wcześniej otworze w rynnie.
Ważne: odcięta wcześniej strona łapacza liści powinna znajdować się od strony pustych komór profilu rynnowego.
Po zamontowaniu łapacza liści dokładnie uszczelnij połączenie dookoła, tak aby uzyskać szczelne i wodoszczelne połączenie z rynną.

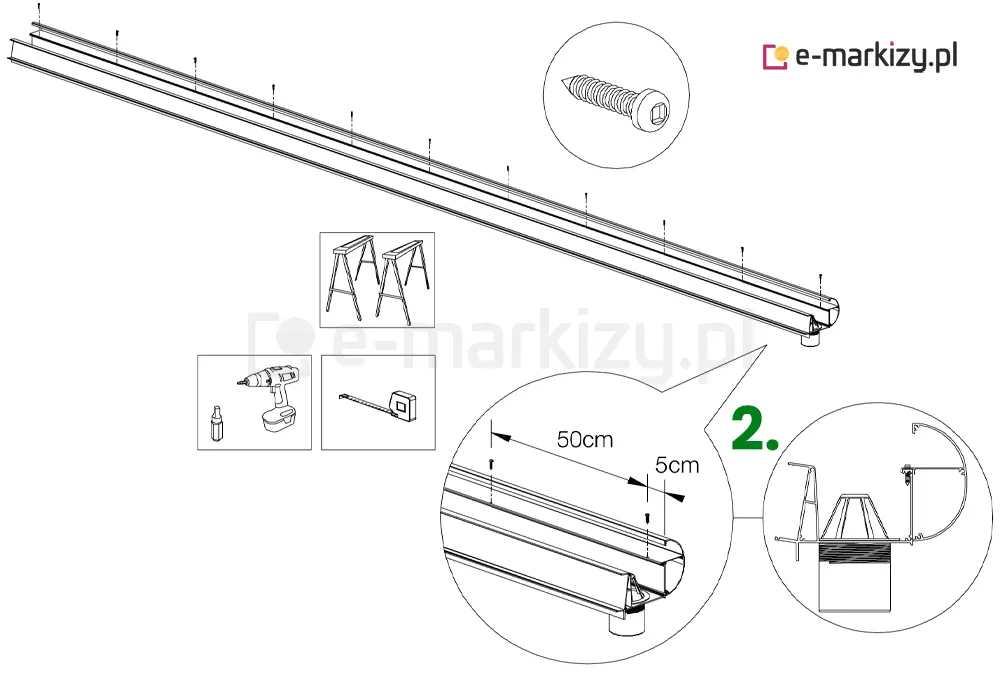

Mocowanie profilu dekoracyjnego do rynny

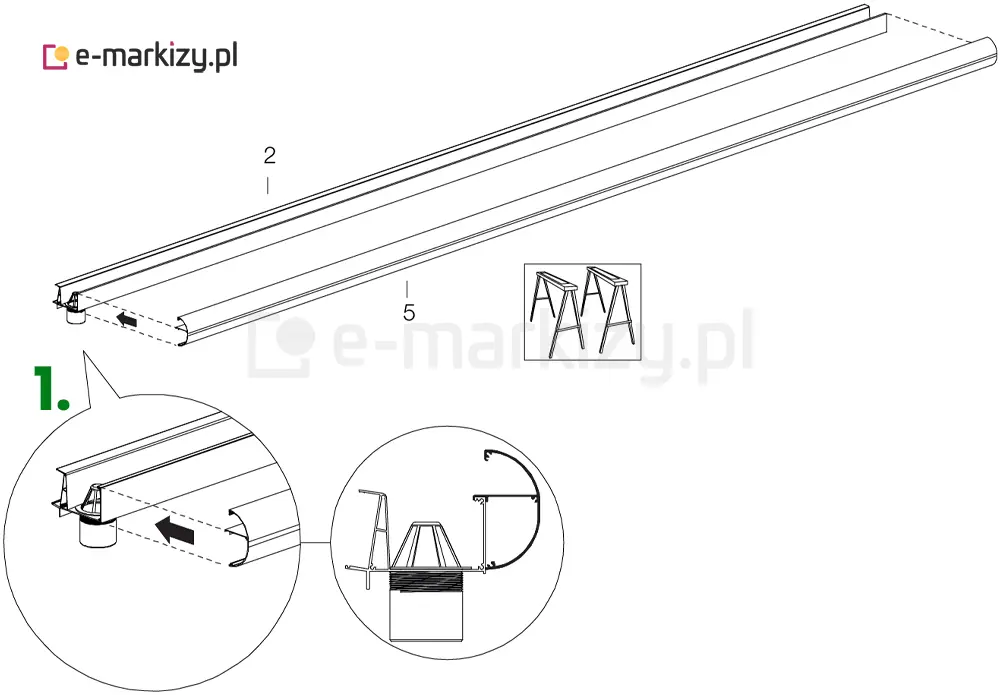

Krok 1 – przygotowanie rynny

Połóż rynnę płasko i stabilnie na stole lub kozłach montażowych.
Następnie umieść pokrywę rynny na górnej części rynny, odpowiednio ją dopasowując.

Krok 2 – mocowanie pokrywy rynny

Przymocuj pokrywę rynny za pomocą dostarczonych krótkich śrub ze stali nierdzewnej o wymiarach 4,2 × 19 mm.
Rozmieszczenie śrub powinno wyglądać następująco:

pierwszą śrubę umieść około 5 cm od końca rynny,
kolejne śruby montuj w odstępach około 50 cm,
ostatnia śruba powinna znajdować się około 5 cm od drugiego końca rynny.

Przed wkręceniem każdej śruby pamiętaj o wykonaniu otworu wstępnego wiertłem Ø 3 mm.

Montaż słupków, rynny i krokwi skrajnych

Montaż podpór i słupków do podłoża

Poniżej przedstawiamy najczęściej stosowane sposoby mocowania podpór i słupków do podłoża:

A – montaż do kostki brukowej,
B – montaż do podłoża betonowego,
C – montaż na trawie lub gruncie z wykorzystaniem betonowej podstawy.

Są to najpopularniejsze rozwiązania, jednak w zależności od rodzaju podłoża i warunków montażowych można zastosować również inne, indywidualnie wykonane sposoby mocowania.

Jeżeli zadaszenie ma być montowane na trawie lub gruncie, można wykorzystać gotowe betonowe podstawy przeznaczone do montażu słupków. Alternatywnie można we własnym zakresie wykonać niewielkie fundamenty betonowe, odpowiednio dopasowane do konstrukcji i warunków podłoża.

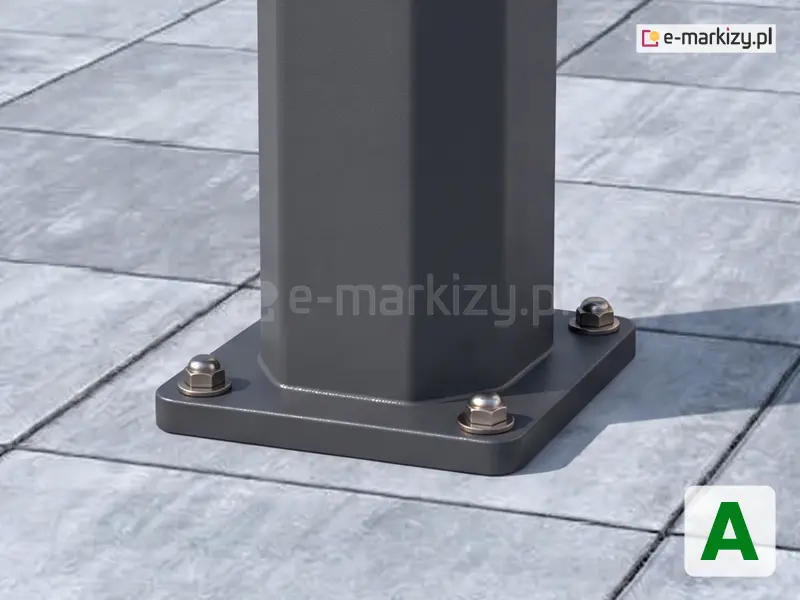

A. Montaż do kostki brukowej

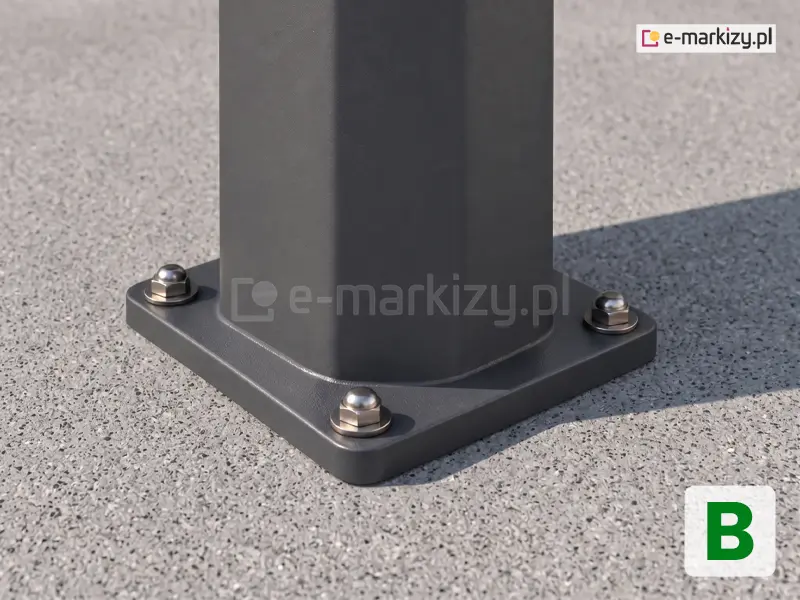

B. Montaż do podłoża betonowego

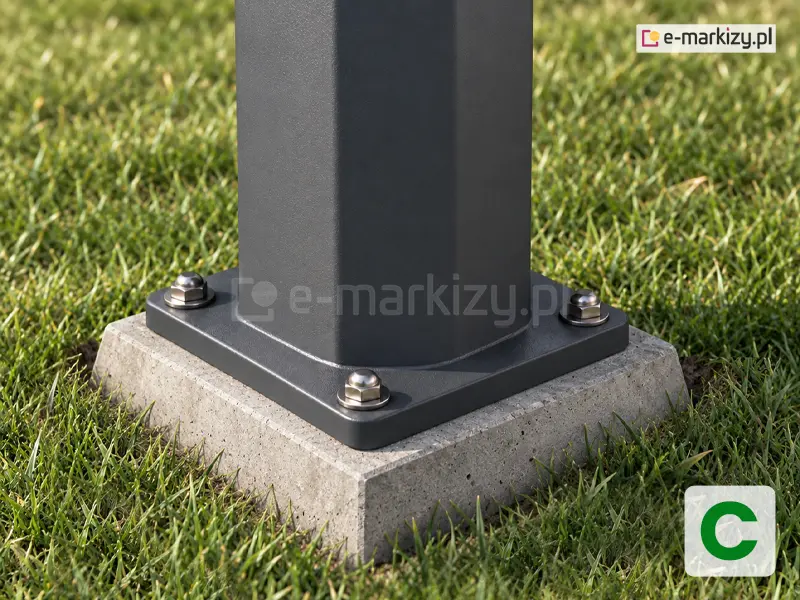

C. Montaż na trawie lub gruncie

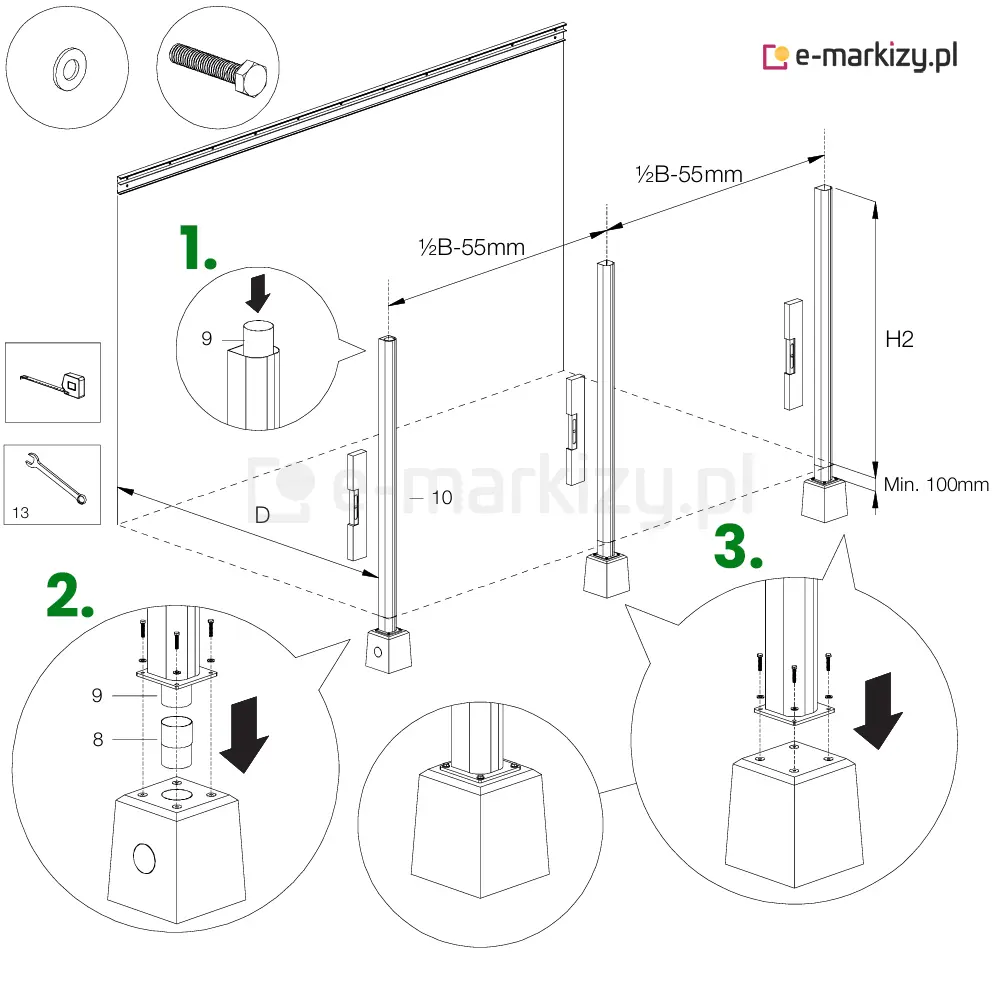

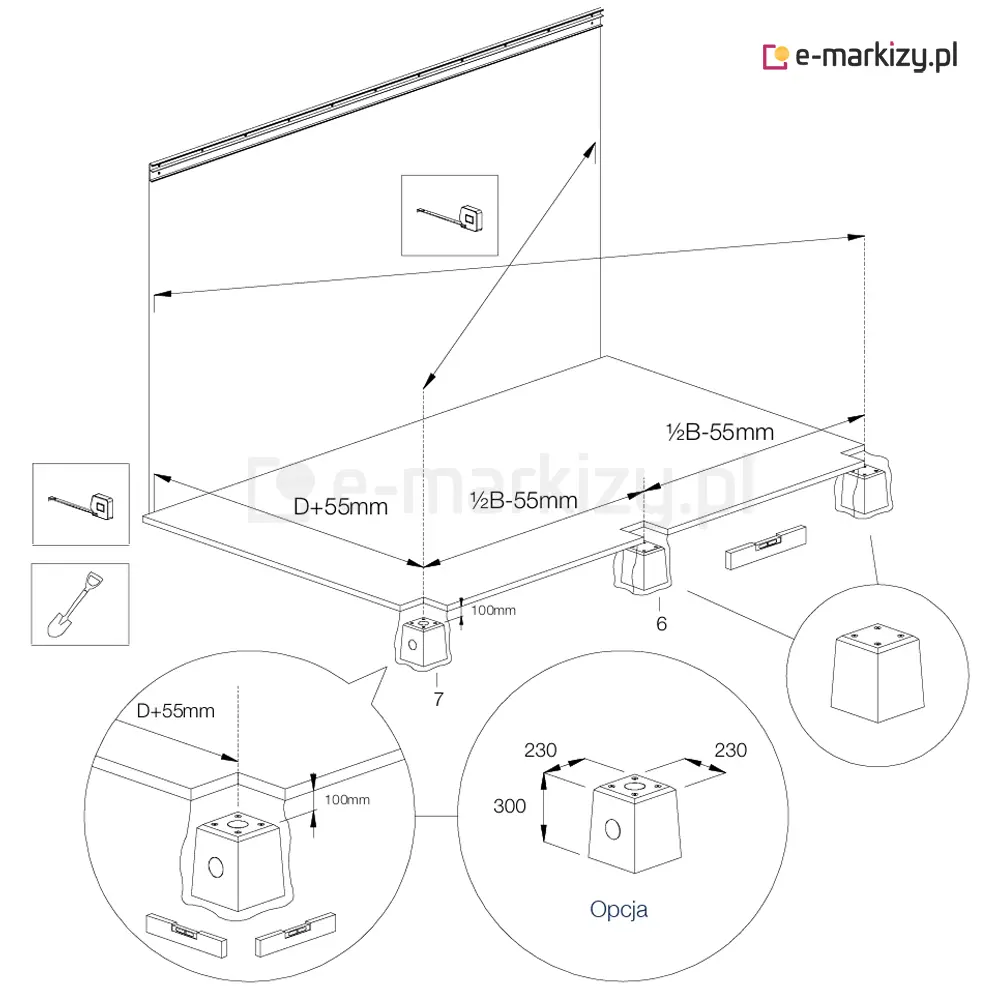

Montaż słupków (C) na podstawach betonowych (opcja)

W pierwszej kolejności określ dokładne położenie betonowych podstaw słupków oraz podstawy betonowej z odprowadzeniem wody deszczowej.

Betonowe podstawy należy umieścić w podłożu możliwie dokładnie zgodnie z wyznaczonymi wcześniej wymiarami.

Podczas montażu zwróć uwagę na następujące wymagania:

Górna powierzchnia betonowej podstawy powinna znajdować się co najmniej 100 mm poniżej poziomu gruntu.
Podstawy betonowe należy ustawić idealnie poziomo.
Środek podstawy betonowej powinien znajdować się w odległości B + 55 mm od tylnej części profilu ściennego.
Upewnij się, że wszystkie betonowe podstawy są ustawione dokładnie prostopadle do konstrukcji i względem siebie.
Podłącz odpływ wody do bocznego wylotu betonowej podstawy słupka systemu odprowadzania wody.

Dokładne i prawidłowe ustawienie podstaw na tym etapie jest istotne dla późniejszego prawidłowego montażu słupków oraz całej konstrukcji zadaszenia.

Krok 1 – ustawienie słupka z odprowadzeniem wody

Umieść słupek wyposażony w rurę PVC do odprowadzania wody deszczowej w miejscu przygotowanej betonowej podstawy systemu odprowadzania wody.

Krok 2 – podłączenie odpływu i zamocowanie słupka

Umieść mufę HWA w betonowej podstawie HWA, a następnie podłącz do niej tuleję odpływową.

Ustaw słupek wraz z tuleją odpływową na betonowej podstawie systemu odprowadzania wody. Następnie solidnie przymocuj słupek za pomocą śrub z łbem sześciokątnym M8 × 40 wraz z podkładkami.

Po zamocowaniu dokładnie sprawdź ustawienie słupka i upewnij się, że jest prawidłowo wypoziomowany.

Krok 3 – montaż pozostałych słupków

Umieść pozostałe słupki na przygotowanych betonowych podstawach.

Każdy słupek należy dokładnie ustawić i sprawdzić jego położenie za pomocą poziomicy, aby wszystkie elementy były prawidłowo wypoziomowane i ustawione względem konstrukcji.

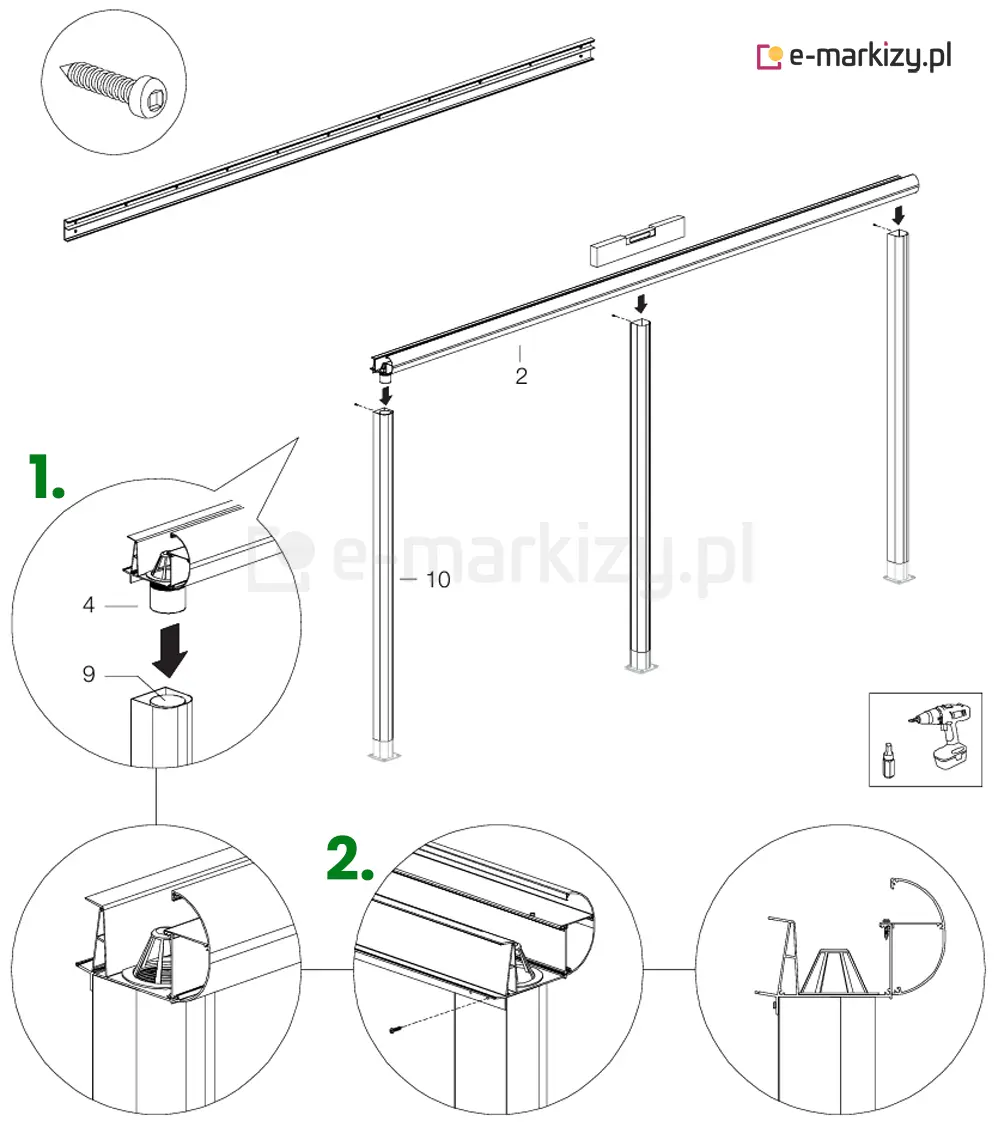

Montaż rynny

Krok 1 – ustawienie rynny

Umieść wcześniej wstępnie zmontowany profil rynnowy na słupkach.

Upewnij się, że łapacz liści prawidłowo i stabilnie łączy się z rurą PVC systemu odprowadzania wody znajdującą się w słupku. Łapacz liści powinien bezpiecznie wchodzić na rurę odpływową.

Krok 2 – wstępne mocowanie rynny

Przymocuj rynnę do każdego słupka za pomocą jednego krótkiego wkrętu, prowadząc go od dolnej krawędzi profilu rynnowego do słupka.

Takie wstępne mocowanie pozwala na późniejsze, ewentualne skorygowanie położenia rynny.

Ważne: każdy słupek należy ostatecznie przymocować do rynny za pomocą 2 śrub. Dlatego pierwszej śruby nie umieszczaj centralnie na słupku. Powinna znajdować się około 1/3 szerokości słupka od jego boku, tak aby pozostawić miejsce na drugą śrubę.

Uwaga: podczas wiercenia i wkręcania śrub zachowaj szczególną ostrożność. Nie wolno przewiercić ani wkręcać śruby przez rurę PVC systemu odprowadzania wody, znajdującą się wewnątrz słupka.

Krok 3 – ostateczne mocowanie rynny

Od góry rynny wkręć 2 śruby w dół, do kanałów śrubowych znajdujących się w słupkach.

Dokręcenie śrub spowoduje dociągnięcie i stabilne połączenie rynny ze słupkami.

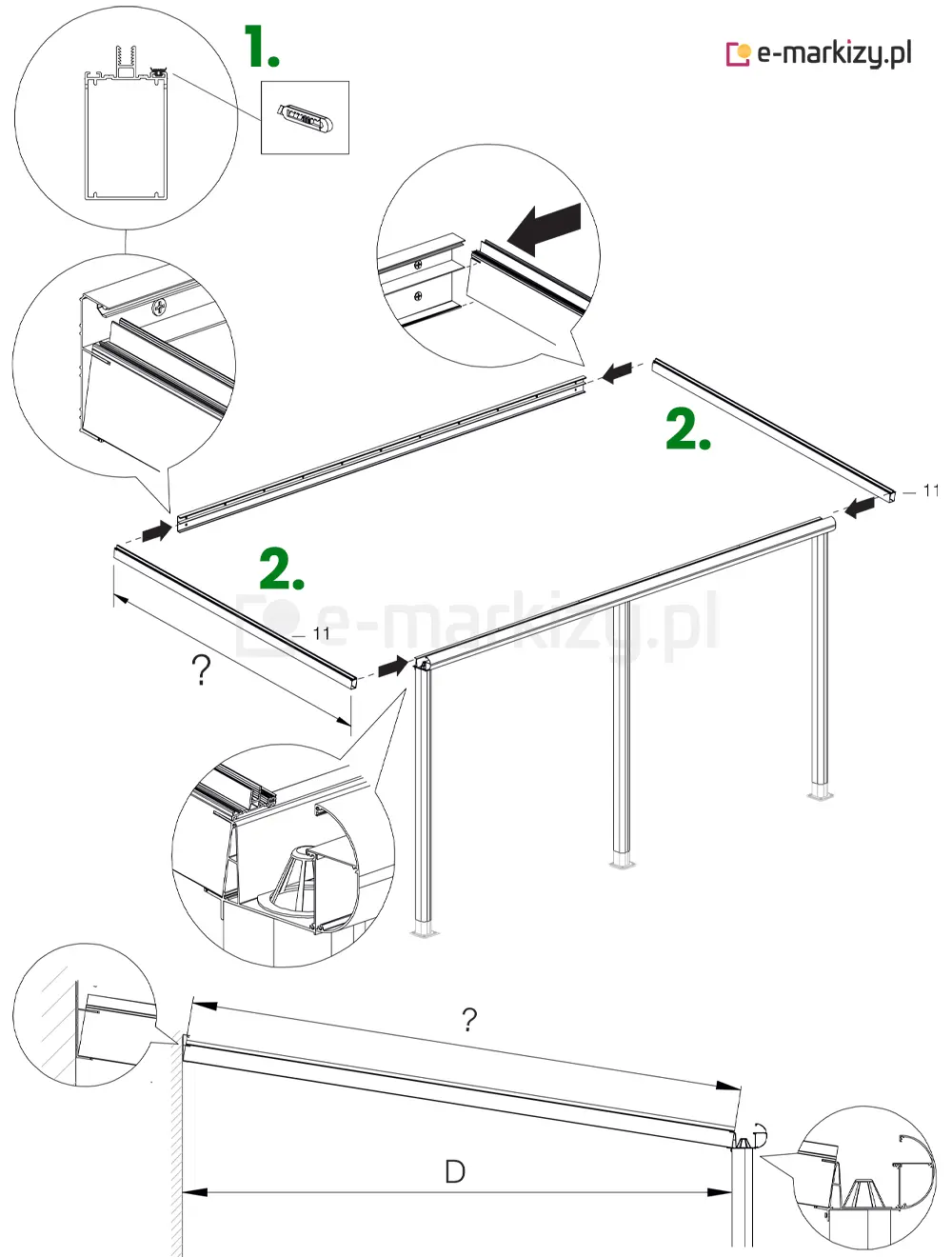

Montaż krokwi skrajnych

Krok 1 – dopasowanie uszczelek

Ostrożnie przytnij fabrycznie zamontowane uszczelki gumowe w krokwiach skrajnych do odpowiedniej długości.

Uszczelki należy dopasować tak, aby prawidłowo przylegały do elementów konstrukcji i nie utrudniały ich montażu.

Krok 2 – montaż krokwi skrajnych

Umieść kolejno lewą i prawą krokiew skrajną w profilu rynnowym oraz profilu ściennym.

Podczas ustawiania krokwi upewnij się, że ich zewnętrzne krawędzie są zlicowane z końcami profilu rynnowego i profilu ściennego. Dzięki temu elementy będą prawidłowo ustawione względem całej konstrukcji.

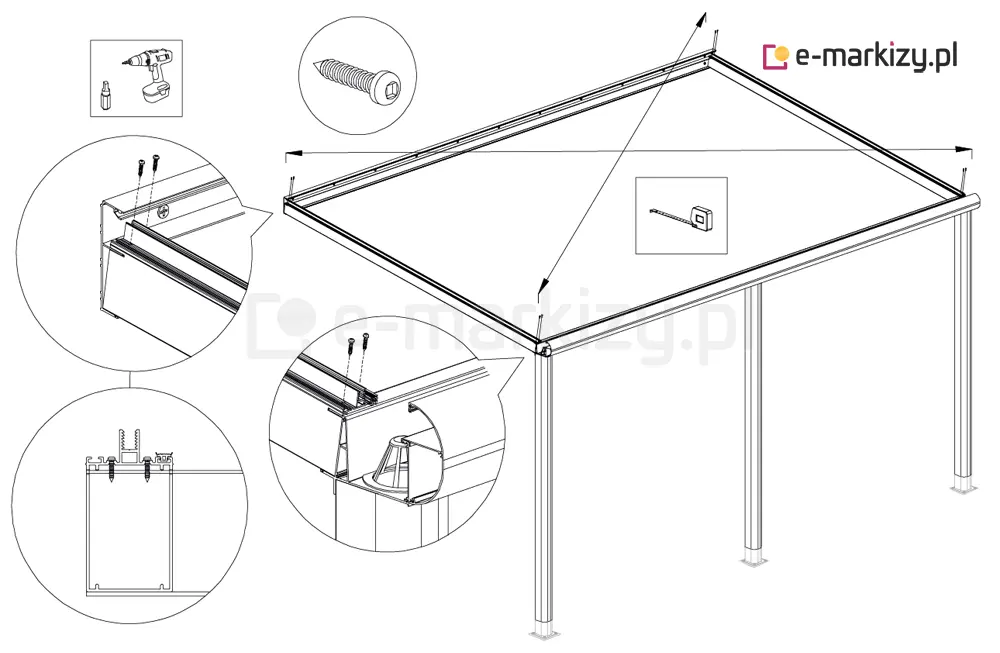

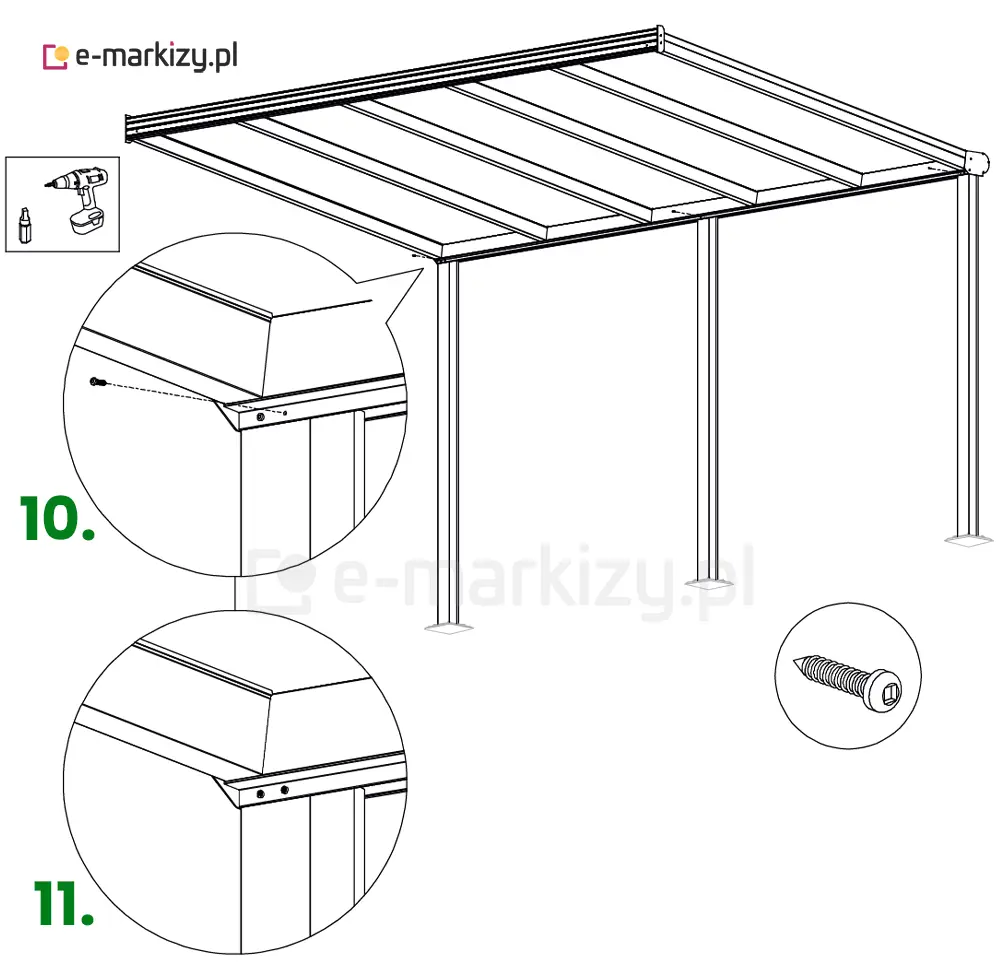

Mocowanie krokwi skrajnych

Przykręć każdą krokiew skrajną od góry do profilu rynnowego oraz profilu ściennego, używając po jednej krótkiej śrubie w każdym punkcie mocowania.

Po wstępnym zamocowaniu sprawdź, czy cała konstrukcja zadaszenia jest ustawiona idealnie prostopadle.

Po upewnieniu się, że konstrukcja jest prawidłowo ustawiona, ostatecznie przymocuj każdą krokiew skrajną za pomocą drugiego wkrętu.

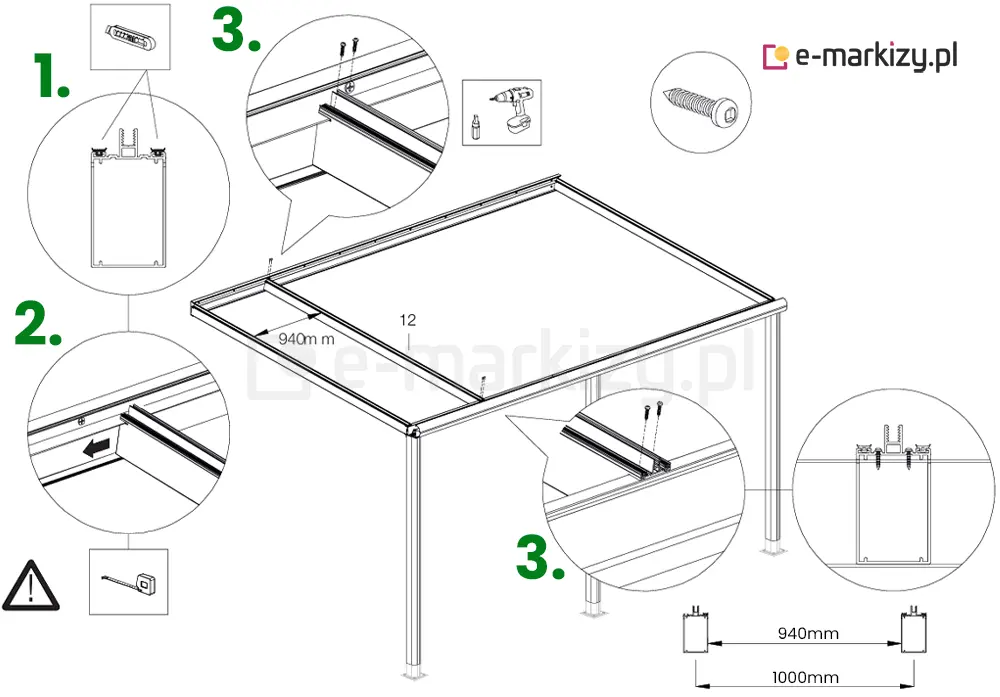

Montaż krokwi pośrednich

Uwaga: jeżeli zadaszenie będzie wyposażone w oświetlenie Deponti LED, zalecamy zamontowanie oświetlenia przed rozpoczęciem montażu krokwi pośrednich.

Jeżeli nie skracasz szerokości zadaszenia, pokrywy profilu rynnowego mogą służyć jako dystanse ułatwiające prawidłowe rozmieszczenie krokwi pośrednich.

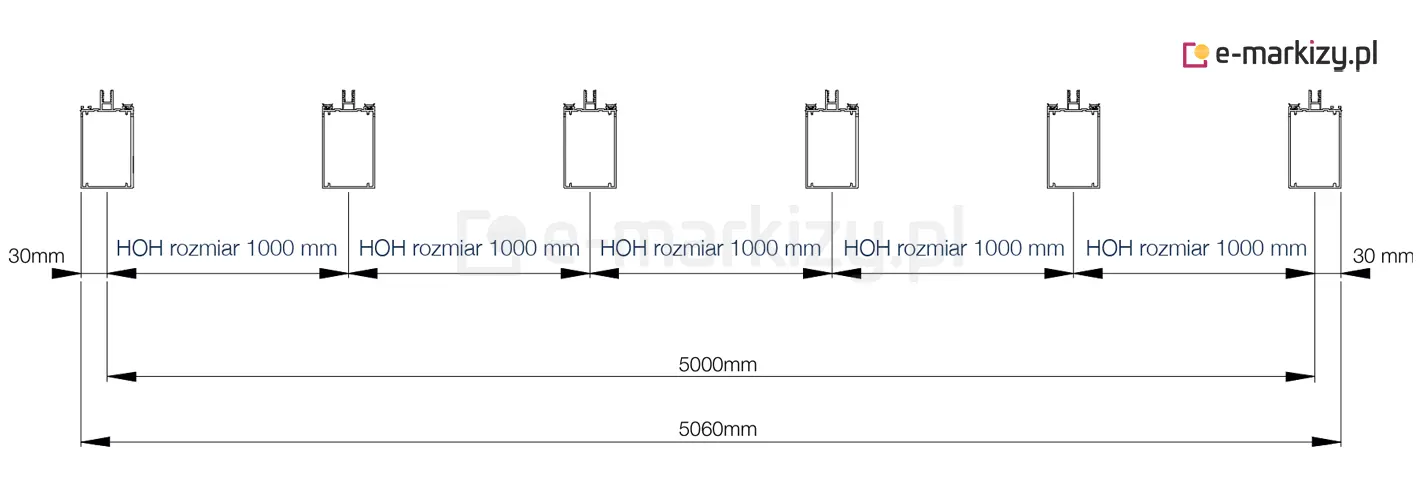

Standardowa szerokość paneli wynosi 98 cm, natomiast krokiew pośrednia powinna być rozmieszczona w odstępach 100 cm, mierząc od środka jednej krokwi do środka kolejnej.

Krok 1 – dopasowanie uszczelek

Ostrożnie przytnij fabrycznie zamontowane uszczelki gumowe w krokwiach pośrednich do odpowiedniej długości.

Krok 2 – ustawienie pierwszej krokwi

Umieść pierwszą krokiew pośrednią w profilu rynnowym, zachowując wymaganą odległość wynikającą z przyjętego rozstawu.

Krok 3 – mocowanie krokwi

Przymocuj krokiew pośrednią do profilu rynnowego oraz profilu ściennego za pomocą 2 krótkich śrub.

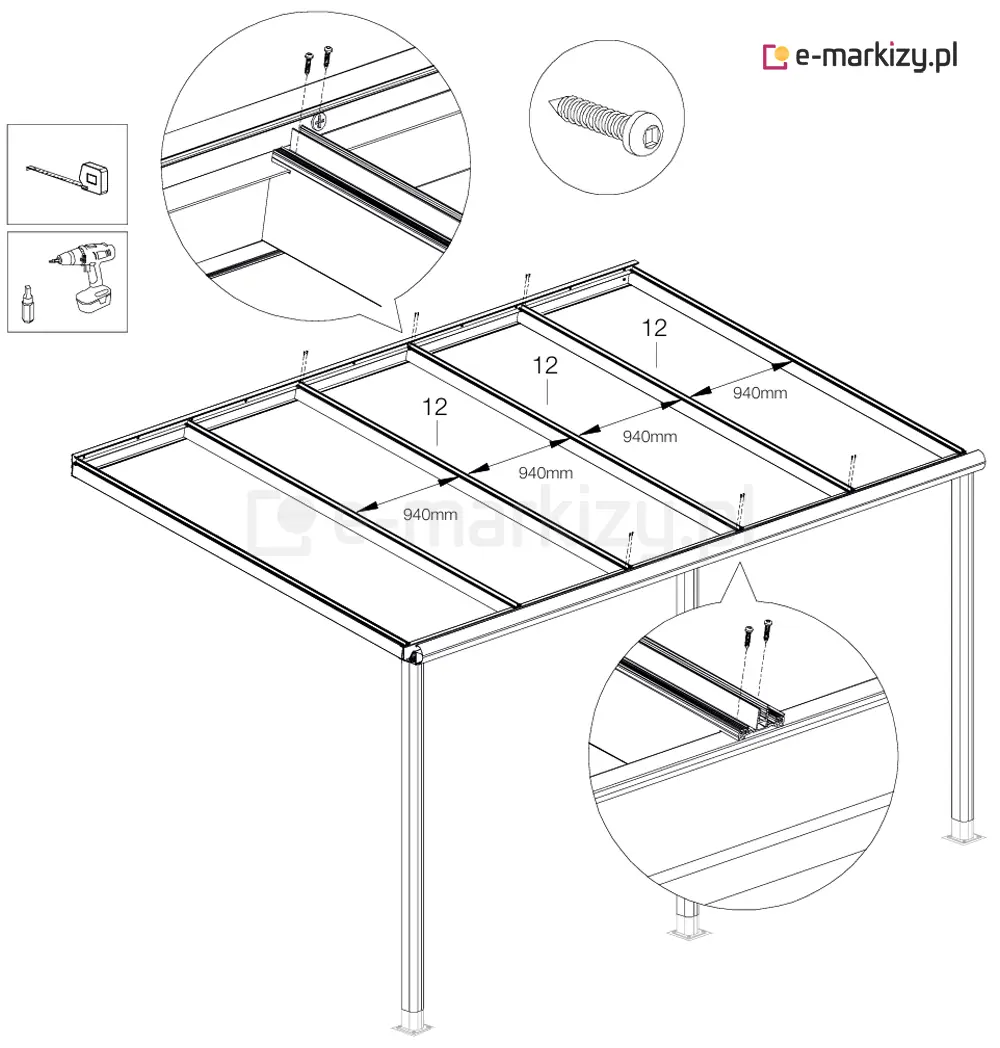

Krok 4 – ustawienie pozostałych krokwi

Umieść pozostałe krokwie pośrednie w profilu rynnowym, zachowując odpowiedni rozstaw zgodnie z wcześniejszymi wskazówkami.

Upewnij się, że wszystkie krokwie są ustawione prosto i w odpowiednich odległościach od siebie.

Krok 5 – mocowanie krokwi

Przymocuj każdą krokiew pośrednią do profilu rynnowego oraz profilu ściennego, używając 2 krótkich śrub na każdą krokiew.

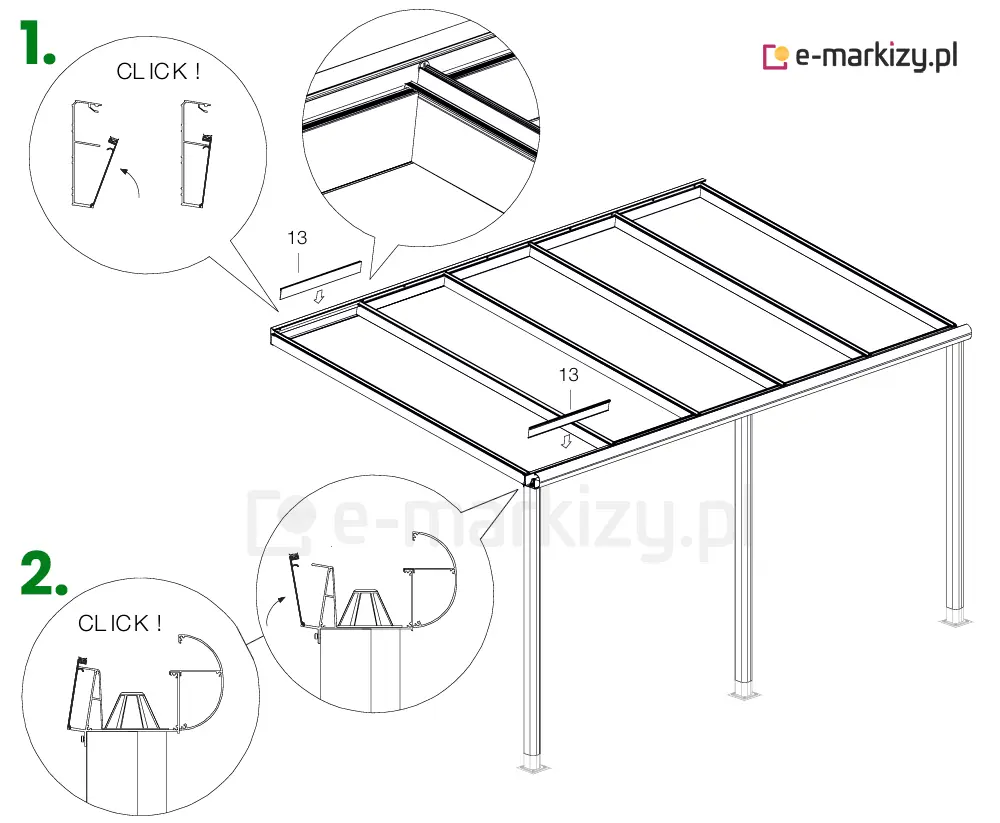

Montaż osłon bocznych

Ważne: przed zamontowaniem osłon bocznych upewnij się, że całe okablowanie oświetlenia LED zostało ułożone i podłączone.

Zalecamy umieszczenie transformatora za wykończeniową listwą zatrzaskową. Takie rozwiązanie zapewnia łatwy dostęp do transformatora w razie konieczności wykonania późniejszego serwisu lub konserwacji.

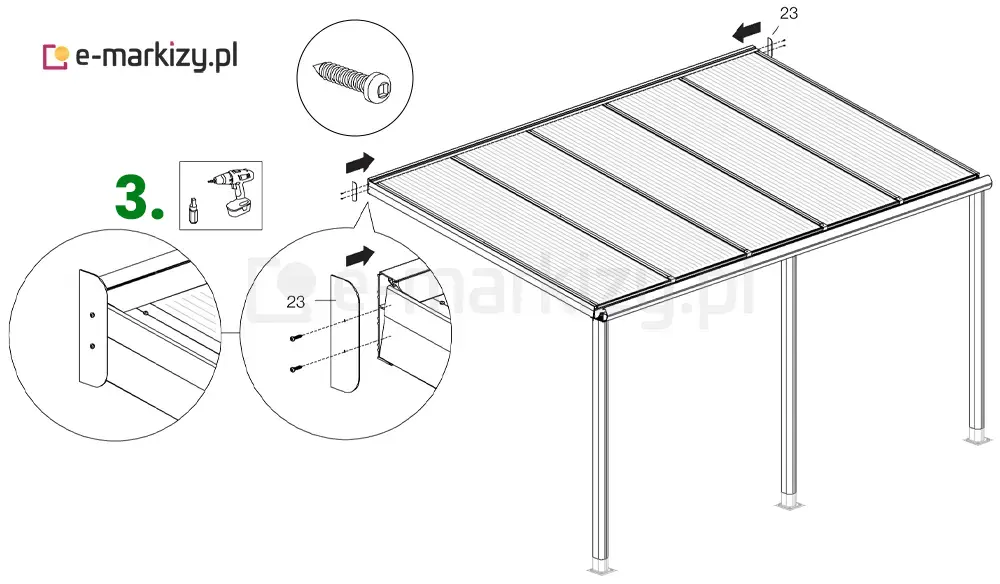

Krok 1 – montaż osłon przy profilu ściennym

Wsuń osłony boczne do wnętrza profilu ściennego, umieszczając je we właściwym położeniu.

Krok 2 – montaż osłon przy profilu rynnowym

Następnie wsuń osłony boczne do wnętrza profilu rynnowego, tak aby zostały prawidłowo osadzone w konstrukcji.

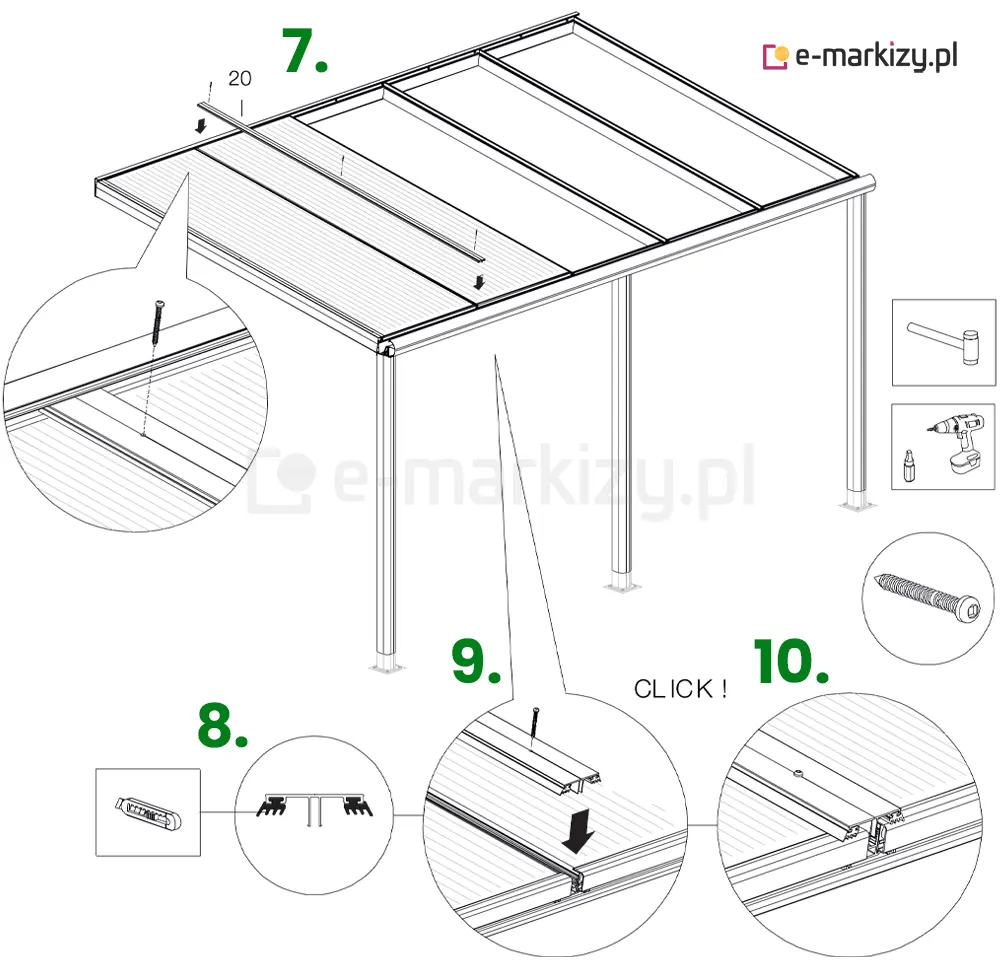

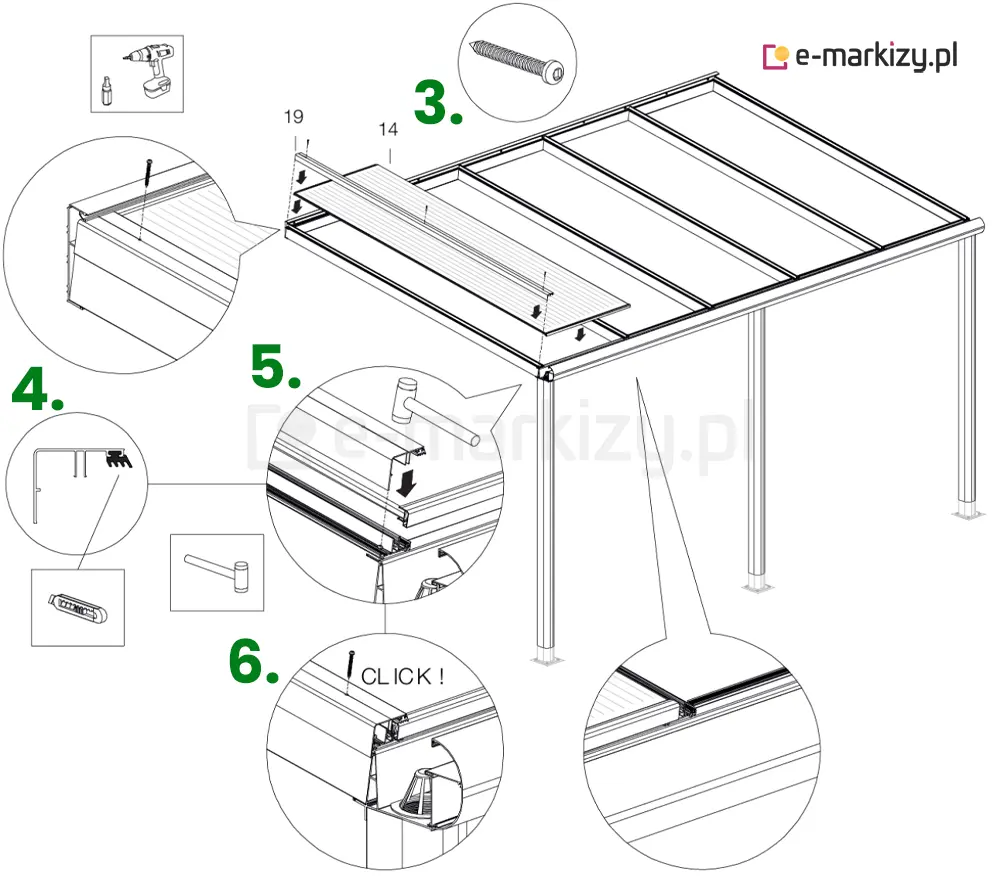

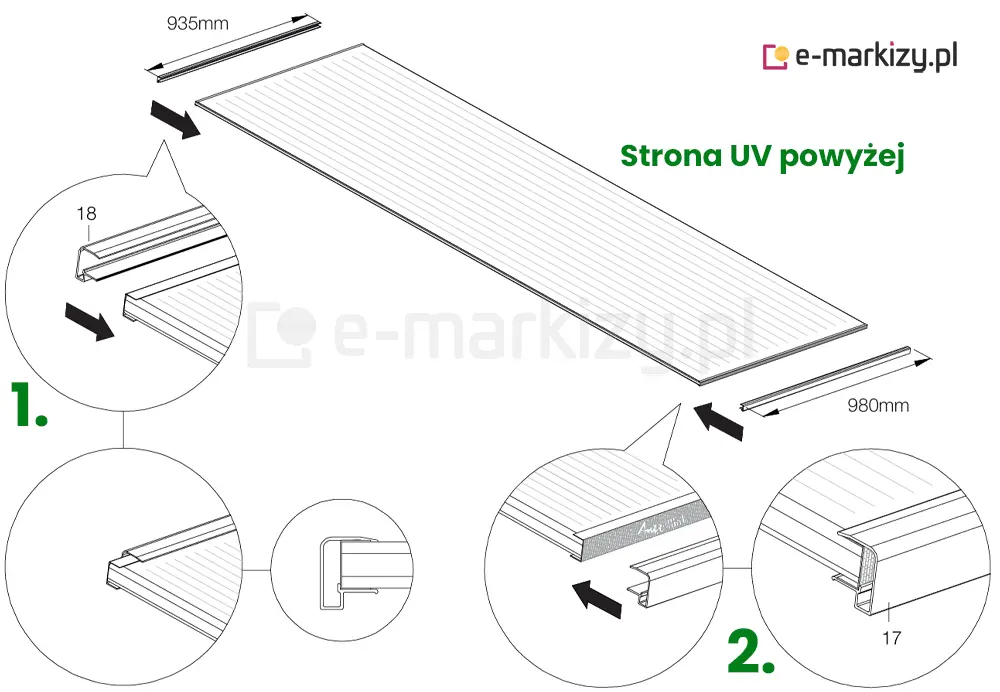

Przygotowanie i montaż pokrycia dachowego

Jeżeli konieczne jest skrócenie płyt dachowych na szerokość, zalecamy cięcie w taki sposób, aby skrócić je o pełne komory – w miarę możliwości tak, aby krawędzie płyt pozostały zamknięte. Zapewnia to prawidłowe wykończenie i ogranicza ryzyko przedostawania się zanieczyszczeń do wnętrza płyty.

Płyty dachowe mogą mieć określoną stronę górną i dolną. Wszystkie płyty poliwęglanowe mają co najmniej jedną stronę zabezpieczoną przed promieniowaniem UV, a niektóre modele są zabezpieczone przed promieniowaniem UV po obu stronach.

Informacja o stronie zabezpieczonej przed promieniowaniem UV znajduje się na folii ochronnej płyty.

Ważne: podczas montażu zawsze upewnij się, że co najmniej jedna strona zabezpieczona przed promieniowaniem UV jest skierowana do góry.

Krok 1 – profil kondensacyjny od strony ściany

Na końcu każdej płyty dachowej, od strony ściany, zamontuj krótki profil kondensacyjny o długości 935 mm.

Uwaga: zakładka profilu kondensacyjnego powinna znajdować się na spodniej stronie płyty.

Krok 2 – profil kondensacyjny od strony rynny

Na przeciwległym końcu płyty dachowej, od strony rynny, zamontuj długi profil kondensacyjny o długości 980 mm.

Profile te posiadają fabrycznie wykonane otwory, przez które może być odprowadzana woda kondensacyjna gromadząca się pod płytą.

Krok 3 – ułożenie pierwszej płyty dachowej

Umieść pierwszą płytę dachową pomiędzy krokwiami.

Ważne:

jeżeli płyta poliwęglanowa jest zabezpieczona przed promieniowaniem UV tylko z jednej strony, strona z ochroną UV musi być skierowana do góry,
od strony rynny długi profil kondensacyjny o długości 980 mm należy zamontować tak, aby jego wypustka była skierowana w dół.

Krok 4 – dopasowanie uszczelek

Ostrożnie przytnij fabrycznie zamontowane uszczelki gumowe w aluminiowej listwie maskującej, dopasowując je do odpowiedniego wymiaru.

Krok 5 – przygotowanie i montaż końcowej listwy maskującej

Najpierw wykonaj w końcowej listwie maskującej otwory wstępne wiertłem Ø 3 mm. Wykonaj łącznie 3 otwory:

1 otwór od góry,
1 otwór z boku,
1 otwór pośrodku.

Następnie umieść końcową listwę maskującą na swoim miejscu.

Listwa powinna być zlicowana z krokwią zarówno od strony ściany, jak i od strony rynny.

Od strony ściany listwa maskująca powinna wejść nieco poniżej profilu ściennego, co zapewni dodatkowe zakotwienie elementu.

Po prawidłowym ustawieniu listwy zatrzaśnij ją pomiędzy krokwiami na skrajnej belce, delikatnie dobijając ją gumowym młotkiem.

Krok 6 – przykręcenie końcowej listwy maskującej

Po prawidłowym osadzeniu listwy maskującej przykręć ją do belki bocznej w 3 punktach, używając długich śrub ze stali nierdzewnej:

1 śruba od góry,
1 śruba z boku,
1 śruba pośrodku.

Krok 7 – ułożenie drugiej płyty dachowej

Umieść drugą płytę dachową pomiędzy krokwiami pośrednimi.

Ważne:

jeżeli płyta poliwęglanowa jest zabezpieczona przed promieniowaniem UV tylko z jednej strony, strona z ochroną UV musi być skierowana do góry,
od strony rynny długi profil kondensacyjny o długości 980 mm należy zamontować tak, aby jego wypustka była skierowana w dół.

Krok 8 – dopasowanie uszczelek

Ostrożnie przytnij fabrycznie zamontowane uszczelki gumowe w aluminiowej środkowej listwie maskującej, dopasowując je do odpowiedniego wymiaru.

Krok 9 – przygotowanie i montaż środkowej listwy maskującej

Najpierw wykonaj w środkowej listwie maskującej otwory wstępne wiertłem Ø 3 mm. Wykonaj łącznie 3 otwory:

1 otwór od góry,
1 otwór z boku,
1 otwór pośrodku.

Następnie umieść środkową listwę maskującą na swoim miejscu.

Od strony ściany listwa powinna znajdować się nieco poniżej profilu ściennego, co zapewni dodatkowe zakotwienie.

Po prawidłowym ustawieniu listwy zatrzaśnij ją pomiędzy krokwiami na krokwi pośredniej, delikatnie dobijając ją gumowym młotkiem.

Krok 10 – przykręcenie środkowej listwy maskującej

Po prawidłowym osadzeniu listwy przykręć ją do krokwi pośredniej w 3 punktach, używając długich śrub ze stali nierdzewnej:

1 śruba od góry,
1 śruba z boku,
1 śruba pośrodku.

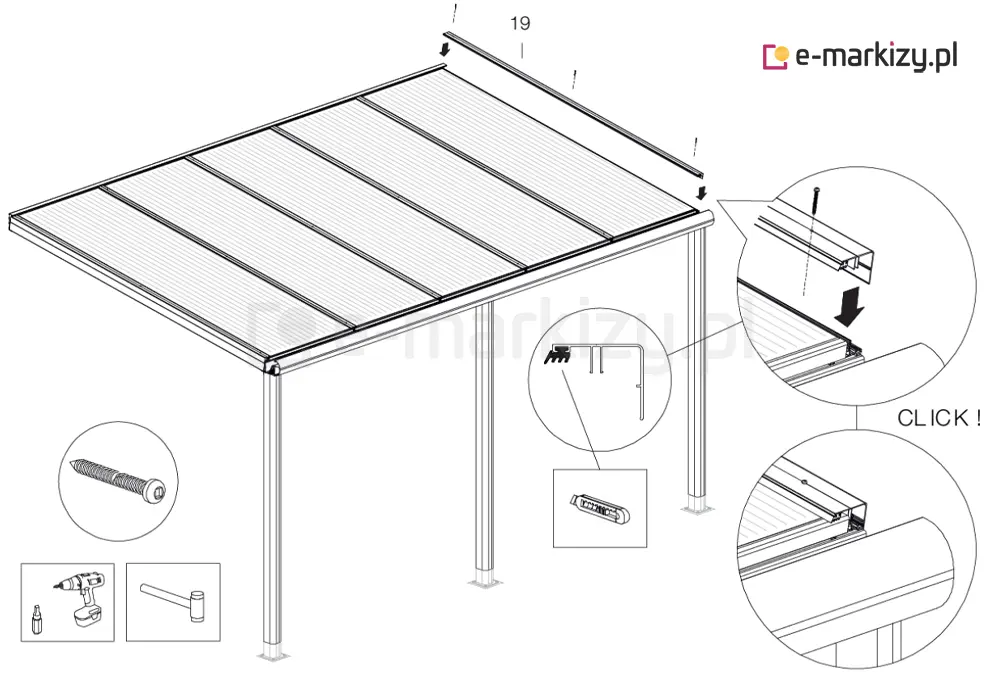

Krok 11 – montaż pozostałych listew maskujących

Powtórz kroki od 1 do 10 opisane na stronach 29 i 30 instrukcji, aby zamontować wszystkie pozostałe listwy maskujące.

Podczas montażu zachowaj te same zasady dotyczące ułożenia płyt dachowych, prawidłowego ustawienia uszczelek, wykonania otworów wstępnych oraz mocowania listew.

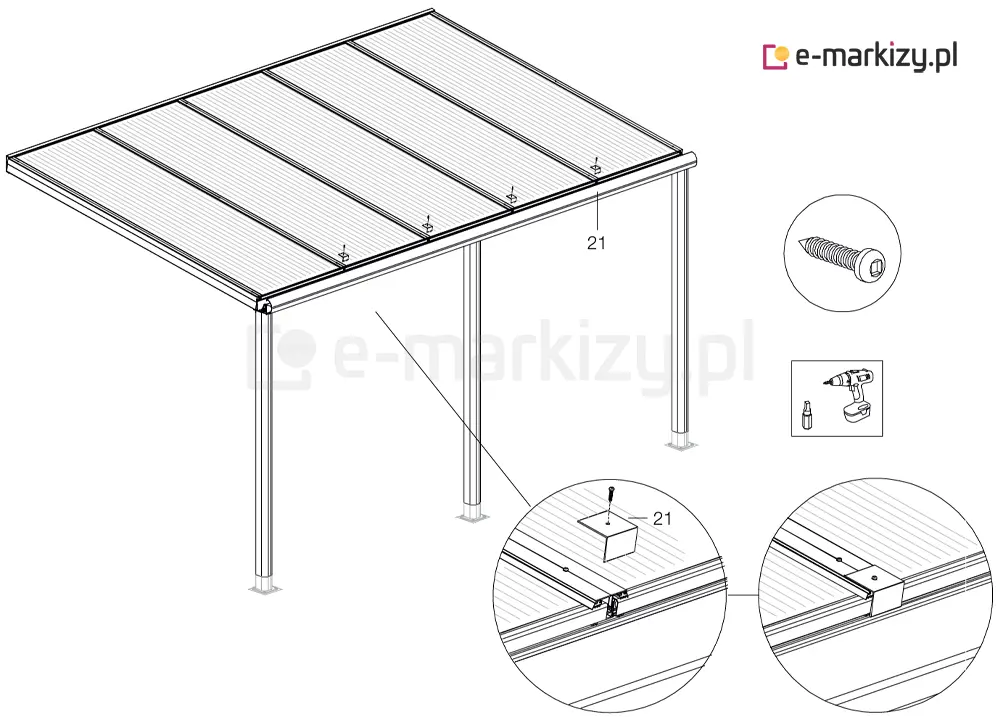

Krok 12 – dodatkowe zabezpieczenie płyt dachowych

Jako dodatkowe zabezpieczenie od strony rynny, przykręć ogranicznik płyty do każdej krokwi pośredniej.

Ogranicznik pomaga utrzymać płytę dachową we właściwym położeniu i zabezpiecza ją przed przesunięciem.

Uwaga: zabezpieczenie (ogranicznik) krokwi skrajnych zostanie zamontowane na późniejszym etapie montażu.

Wykończenie

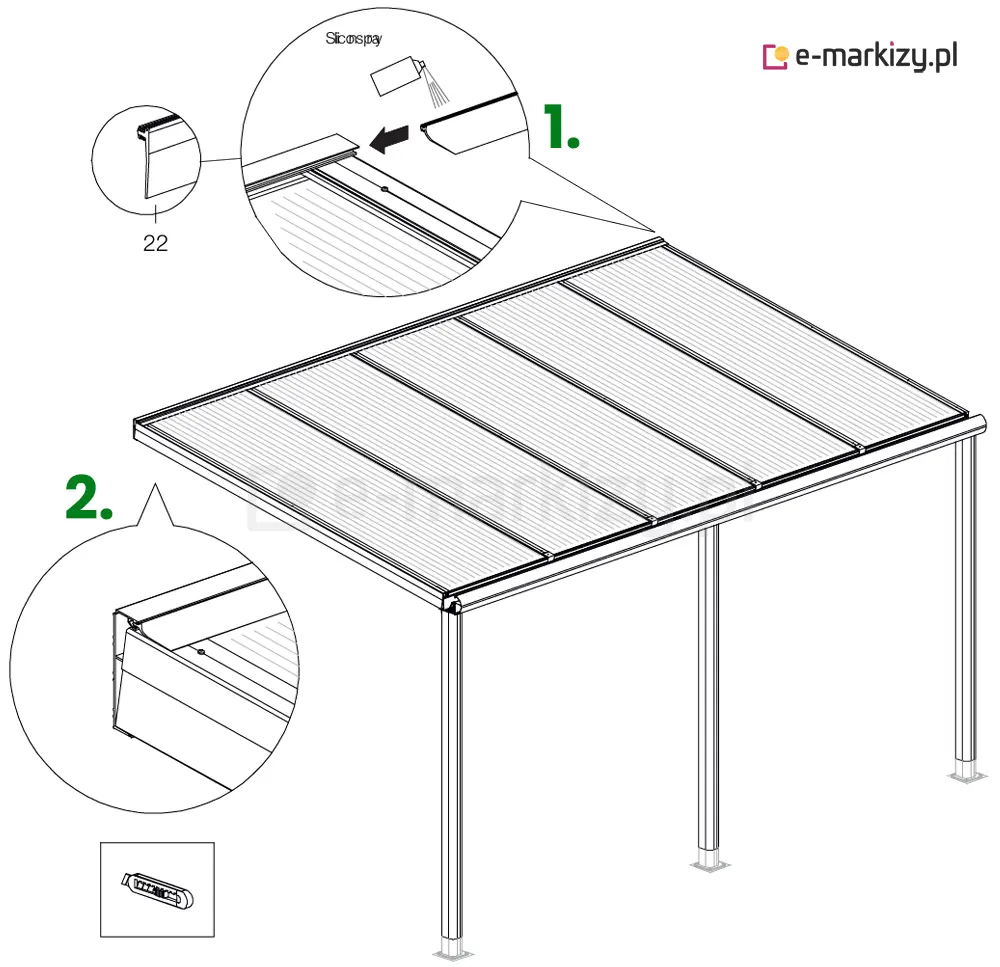

Krok 1 – montaż gumy dachowej

Umieść gumę dachową ciasno w profilu ściennym, tak aby przebiegała nad zamontowanymi płytami dachowymi oraz listwami maskującymi.

Upewnij się, że guma jest prawidłowo osadzona na całej długości i dokładnie przylega do profilu.

Krok 2 – dopasowanie gumy dachowej

Ostrożnie przytnij gumę dachową na obu końcach, dopasowując ją dokładnie do długości profilu ściennego.

Krok 3 – mocowanie profilu ściennego osłony bocznej

Przymocuj profil ścienny osłony bocznej do konstrukcji za pomocą 2 krótkich śrub.

Śruby należy wkręcić od frontu profilu ściennego, tak aby profil był stabilnie zamocowany.

Krok 4 – uszczelnienie końców rynny

Nałóż uszczelniacz na końcowe krawędzie rynny oraz pokrywy rynny. Uszczelniacz powinien dokładnie pokryć miejsca styku, zapewniając szczelne połączenie.

Krok 5 – montaż uszczelki zamiast uszczelniacza (opcjonalnie)

Jeżeli zamiast uszczelniacza stosowana jest uszczelka, wykonaj następujące czynności:

Usuń folię ochronną z uszczelki.
Przyklej lub umieść uszczelkę na osłonie bocznej.
Upewnij się, że otwory na śruby w uszczelce dokładnie pokrywają się z otworami w osłonie bocznej.

Krok 6 – mocowanie pokrywy rynny

Za pomocą krótkich śrub ostrożnie przymocuj pokrywę rynny do profilu rynnowego.

Śruby należy wkręcać w przeznaczone do tego prowadnice śrubowe znajdujące się w profilu rynnowym.

Krok 7 – uszczelnienie rynny

Od wewnętrznej strony dokładnie uszczelnij rynnę, aby szczelnie zamknąć jej końcówkę i zabezpieczyć połączenie przed przedostawaniem się wody.

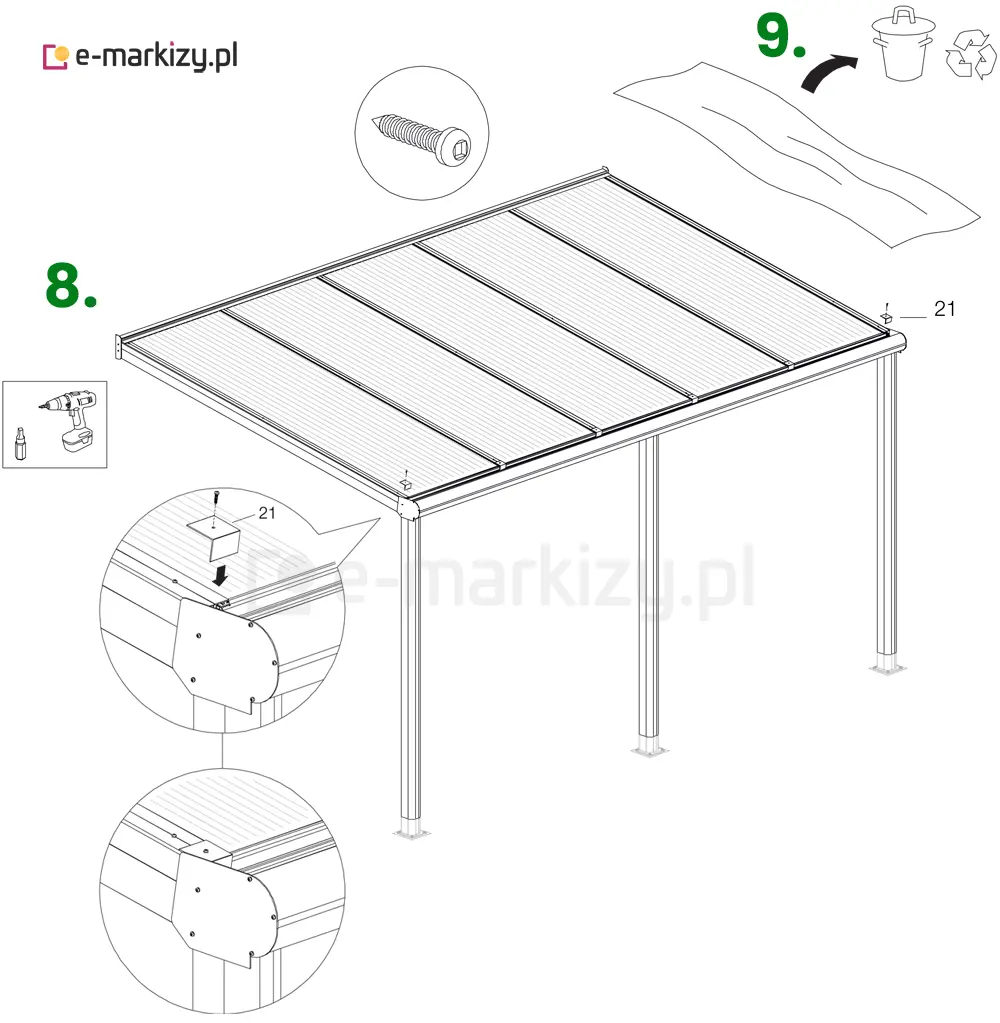

Krok 8 – montaż ograniczników płyt

Zamontuj ograniczniki płyt na listwach maskujących krokwi skrajnych.

Przymocuj je za pomocą krótkich śrub, upewniając się, że są prawidłowo osadzone i stabilnie zamocowane.

Krok 9 – usunięcie folii ochronnej

Po zakończeniu montażu usuń folię ochronną z płyt dachowych oraz wszystkich elementów aluminiowych.

Przed usunięciem folii upewnij się, że wszystkie prace montażowe zostały zakończone, aby uniknąć przypadkowego uszkodzenia lub zarysowania elementów.

Krok 10 – dodatkowe mocowanie słupków

Zabezpiecz każdy słupek, wkręcając drugą krótką śrubę. Dzięki temu słupek zostanie ostatecznie i stabilnie połączony z rynną.

Krok 11 – uszczelnienie połączenia słupków z rynną

Jeżeli pomiędzy górną częścią słupka a rynną pozostaje niewielka szczelina, można ją dodatkowo uszczelnić uszczelniaczem.

Uszczelnienie należy wykonać dokładnie, aby zabezpieczyć połączenie przed przedostawaniem się wody.

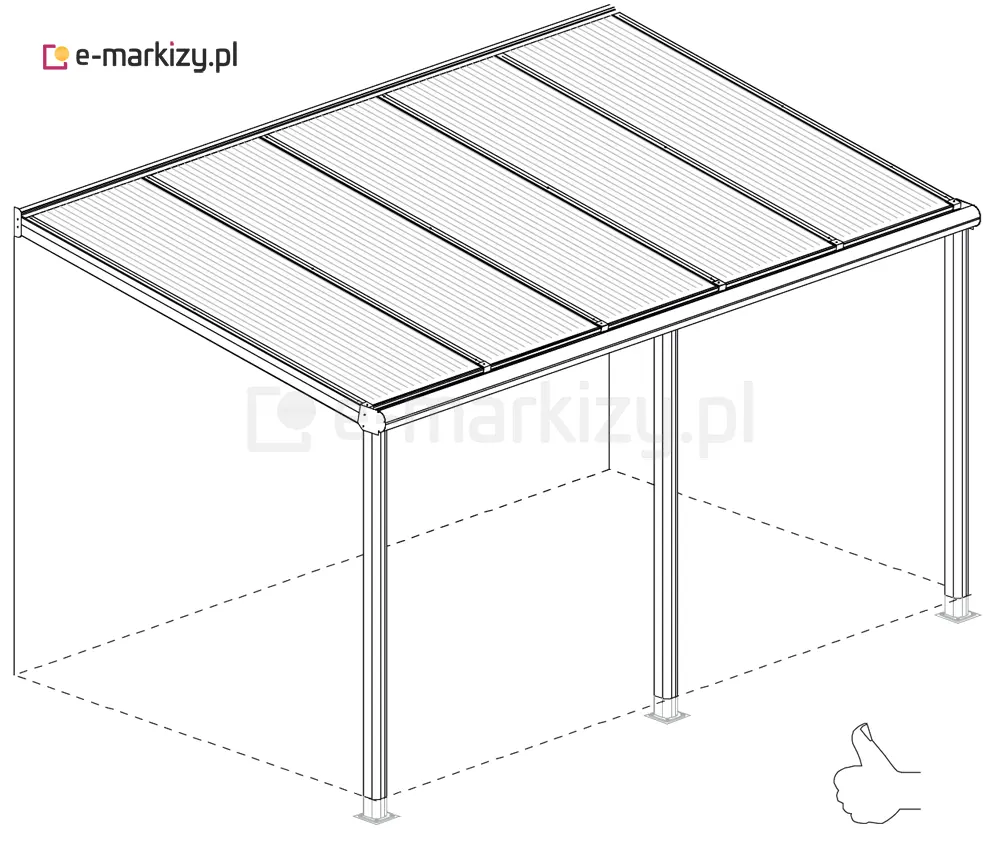

Montaż zadaszenia Lunaro zakończony.

Łączenie zadaszeń tarasowych

Zadaszenia tarasowe Deponti można łączyć ze sobą na szerokość, dzięki czemu możliwe jest uzyskanie praktycznie dowolnej szerokości konstrukcji.

W przypadku łączenia zadaszeń odpowiednie elementy, takie jak rynny, profile ścienne i pokrywy rynnowe, są dostarczane w kilku standardowych długościach:

4060 mm
5060 mm
6060 mm
7060 mm

Rozstaw krokwi

Rozstaw osiowy krokwi w zadaszeniu tarasowym Deponti wynosi 1000 mm (1 m).

Przykładowo, zadaszenie składające się z 5 sekcji o szerokości 1 m ma całkowitą szerokość 5060 mm.

Dodatkowe 60 mm wynika z konstrukcji skrajnych krokwi. Odległość od osi krokwi do jej zewnętrznej krawędzi wynosi 30 mm. Występuje ona po obu stronach konstrukcji:

30 mm + 30 mm = 60 mm.

Dlatego 5-metrowy układ pięciu sekcji ma całkowitą szerokość 5060 mm.

Dopasowanie szerokości łączonych zadaszeń

W przypadku standardowego montażu szerokość połączonego zadaszenia powinna kończyć się na 60 mm, np.:

8060 mm
9060 mm
10060 mm
itd.

Jeżeli zamówisz zadaszenie o szerokości 9060 mm, odpowiednie profile zostaną dostarczone w dwóch odcinkach:

5060 mm
4060 mm

Łączna długość obu profili wynosi 9120 mm, dlatego przed montażem należy skrócić profile o łączną długość 60 mm.

Można to zrobić na dwa sposoby:

Opcja 1 – skrócenie obu profili

Skróć każdy profil o 30 mm:

5030 mm + 4030 mm = 9060 mm

Opcja 2 – skrócenie tylko jednego profilu

Skróć jeden z profili o 60 mm, a drugi pozostaw bez zmian:

5060 mm + 4000 mm = 9060 mm

Takie skrócenie należy wykonać w przypadku:

profilu ściennego,
profilu rynnowego,
pokrywy rynny.

Po odpowiednim dopasowaniu długości profili montaż połączonego zadaszenia przebiega w podobny sposób jak montaż pojedynczego zadaszenia.

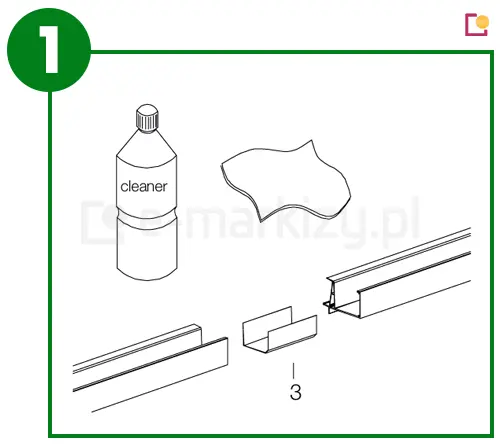

Wyczyść i nasmaruj rynnę i łącznik rynny.

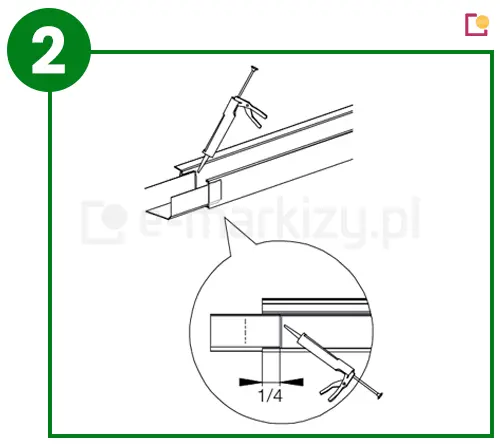

Włóż ¼ kołnierza do rynny i uszczelniacz wewnętrzną krawędź.

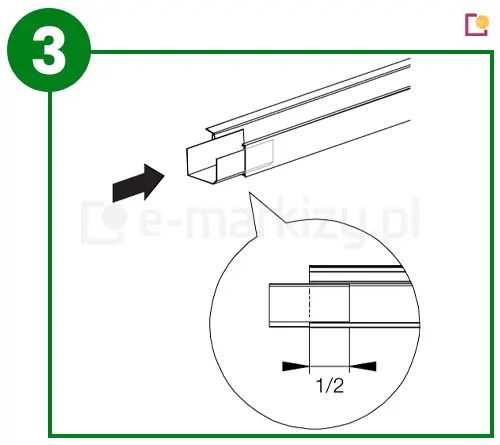

Teraz naciśnij Łącznik rynny dalej do połowy w rynnę.

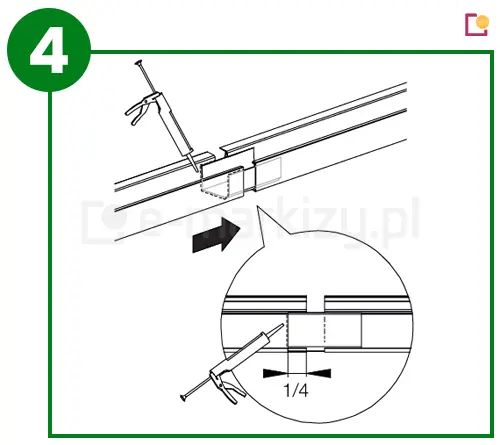

Włóż drugi kanał ¼ do kanału po drugiej stronie łącznika rynny i uszczelniacz krawędź połączenia.

Teraz naciśnij drugi Łącznik rynny na całej długości łącznika rynnowego, aż rynny zetkną się ze sobą.

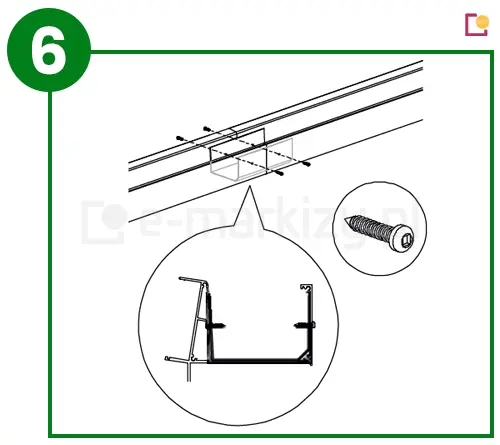

Łącznik rynny można teraz przymocować za pomocą krótkich śrub ze stali nierdzewnej w komorze rynny i z przodu pod pokrywą rynny. Uszczelniacz powinien być szczelny i wodoszczelny!

zbliżenie na detal konstrukcyjny aluminiowego zadaszenia tarasowego, a konkretnie boczny profil maskująco-uszczelniający marki Deponti. Na pierwszym planie widoczny jest przekrój poprzeczny ciemnoszarego, antracytowego profilu wykonanego z aluminium, który jest zamontowany na krawędzi poliwęglanowego arkusza wypełniającego dach. Konstrukcja profilu posiada specjalne kanały montażowe oraz gumowe uszczelki w kolorze czarnym, które przylegają bezpośrednio do powierzchni płyty poliwęglanowej, zapewniając szczelność przed wodą i wiatrem. Poliwęglan komorowy widoczny po lewej stronie ma charakterystyczną żebrowaną strukturę. Wewnętrzna część profilu ukazuje system komór wzmacniających oraz miejsce osadzenia uszczelki wargowej. Całość spoczywa na solidnej, poziomej belce konstrukcyjnej o gładkiej powierzchni w tym samym odcieniu szarości. W górnej części profilu maskującego widoczny jest łeb wkrętu montażowego, a krawędzie materiałów są precyzyjnie dopasowane, co podkreśla techniczny charakter wykończenia systemu zadaszenia.

Montaż Zadaszenia Lunaro – Podsumowanie

Montaż zadaszenia tarasu Lunaro to proces, który wymaga dokładności i staranności, ale dzięki kompletnemu zestawowi oraz jasnym instrukcjom, jest to zadanie w zasięgu nawet osób, które nie mają dużego doświadczenia w pracach montażowych.

Gotowe zadaszenie nie tylko zwiększa komfort użytkowania tarasu, ale również podnosi wartość całej nieruchomości, dodając jej estetycznego i funkcjonalnego charakteru. Montaż taki to inwestycja, która procentuje przez długie lata, oferując schronienie przed słońcem i deszczem, a także stając się integralną częścią domowej przestrzeni.

Zadaszenie Lunaro to bestseller, który idealnie łączy funkcjonalność z estetyką, dostosowując się do różnych stylów ogrodowych i potrzeb. Konstrukcja wykonana z wysokiej jakości aluminium zapewnia trwałość i elegancki wygląd. Dzięki modułowej budowie, zadaszenie Lunaro można łatwo dostosować do każdej przestrzeni, niezależnie od jej rozmiaru – od pojedynczej sekcji po szerokie, wielosegmentowe konstrukcje.

Film z montażu zadaszenia
