Montaż zadaszenia tarasu przy ścianie – instrukcja Spekta Glass

Spekta Glass to aluminiowe zadaszenie tarasu ze szklanym dachem, przygotowane do samodzielnego montażu – nie potrzebujesz specjalistycznej ekipy. Wszystkie części są w zestawie, a kolejne kroki opisujemy poniżej prostym językiem, z rysunkiem przy każdym etapie. Wystarczą podstawowe narzędzia, druga osoba do pomocy i trochę cierpliwości.

Ta instrukcja dotyczy wersji przyściennej: tylna rynna jest przykręcona do ściany domu, a z przodu dach opiera się na dwóch słupach. Masz wersję wolnostojącą? Zobacz instrukcję montażu zadaszenia wolnostojącego.

Wiata tarasowa z konstrukcją przyścienną w kolorze antracytowym i dachem ze szkła, model Spekta Glas zamocowana do ściany z czerwonych cegieł, nad tarasem wyłożonym kostką brukową. Poza tarasem widoczny jest wyłącznie trawnik.

Zadaszenie Spekta Glass przy ścianie domu

Jak zbudowane jest zadaszenie przyścienne

Zadaszenie składa się z kilku prostych elementów, które łączysz ze sobą jak duży zestaw do składania:

  • rynna przy ścianie – przykręcasz ją do domu, zastępuje tylne słupy,
  • dwa słupy z przodu (150 × 150 mm) – w jednym z nich płynie woda z dachu,
  • rynny boczne i przednia – razem z rynną przy ścianie tworzą ramę dachu,
  • belki – leżą na ramie i trzymają szyby,
  • szyby dachowe – bezpieczne szkło klejone VSG 44.2 (grubość ok. 8,8 mm), wzmacniane termicznie,
  • oświetlenie LED – schowane w rynnie.

Dach ma w środku lekki spadek, dzięki czemu woda sama spływa do rynny przedniej, a stamtąd przez słup do ziemi.

Montaż w skrócie

1

Przygotuj miejsce i części

Sprawdź dostawę, rozłóż części, przygotuj narzędzia.

2

Przykręć rynnę do ściany

Na wybranej wysokości, idealnie poziomo.

3

Ustaw dwa słupy

W odpowiedniej odległości od ściany, z odpływem wody w jednym z nich.

4

Złóż ramę z rynien

Połącz rynny boczne i przednią ze słupami i rynną przy ścianie.

5

Podłącz oświetlenie LED

Zasilacz i odbiornik chowasz w rynnie bocznej.

6

Załóż belki

Co 964 mm, od jednego boku do drugiego.

7

Połóż szyby

Szyba po szybie, każdą dociskasz listwą.

8

Wykończ i uszczelnij

Pokrywy, osłony boczne, obróbka przy ścianie.

Zanim zaczniesz

Bezpieczeństwo

  • Przeczytaj całą instrukcję, zanim zaczniesz. Rób kroki po kolei – ich kolejność ma znaczenie.
  • Montuj we dwie osoby. Rynny są długie, a przy ich zakładaniu przyda się podnośnik lub stabilne podpory.
  • Załóż rękawice, okulary i buty z antypoślizgową podeszwą. Przy wierceniu w ścianie także maskę przeciwpyłową.
  • Drabinę stawiaj tylko na twardym i równym podłożu.
  • Odgrodź miejsce montażu, żeby dzieci i zwierzęta nie podchodziły blisko.

Szyby

  • Nigdy nie kładź szyb bezpośrednio na ziemi. Połóż je na miękkim, czystym i płaskim podłożu, np. na kocu lub styropianie.
  • Szkło łatwo zarysować. Najbardziej uważaj na krawędzie i narożniki.
  • Nigdy nie stawaj na szybach – ani w trakcie montażu, ani później.

Ważne: montuj zadaszenie dokładnie według tej instrukcji i nie dodawaj innych części. Montaż niezgodny z instrukcją może pozbawić Cię gwarancji.

Odbiór dostawy i przechowywanie części

  • Zaraz po dostawie porównaj części z listem przewozowym: czy wszystko jest i czy nic nie jest uszkodzone.
  • Widoczne uszkodzenia zgłoś nam na piśmie (np. e-mailem ze zdjęciami) w ciągu 7 dni od dostawy.
  • Do dnia montażu trzymaj części w suchym i przewiewnym miejscu, z dala od słońca.
  • Paczki otwieraj ostrożnie, bez ostrych narzędzi wbijanych głęboko w karton.
Rysunek techniczny w formie schematu eksplodowanego przedstawia wszystkie komponenty składowe konstrukcji zadaszenia tarasowego Spekta Glass, ponumerowane w celu ułatwienia identyfikacji poszczególnych części. Na białym tle widoczne są rozstrzelone elementy aluminiowej ramy, w tym cztery pionowe słupy nośne (numer 1) ze stopami montażowymi (numer 4) oraz poziome belki rynnowe i maskownice tworzące obrys dachu (numery 2, 3, 5). Górna część schematu ukazuje system zadaszenia szklanego, składający się z podłużnych krokwi (numer 6), uszczelek (numery 11, 14, 16) oraz transparentnych tafli szkła (numer 9). Dodatkowo na rysunku wyszczególniono drobne elementy montażowe i wykończeniowe, takie jak łączniki narożne, śruby, zaślepki profili (numer 17) oraz systemowe detale odprowadzenia wody (numer 21). Każdy z elementów jest precyzyjnie wskazany za pomocą przerywanej linii pomocniczej zakończonej zielonym kołem z odpowiednią cyfrą, co pozwala na prześledzenie pełnej budowy modułowej systemu Pinela.

Rozmieszczenie części w zadaszeniu

Lista części

Części są spakowane w kilka paczek: belki pośrednie, belka lewa, belka prawa i paczka z elementami na szerokość dachu. Rysunek obok pokazuje, gdzie każda część trafia w gotowym zadaszeniu.

  1. Słup
  2. Rynna boczna
  3. Rynna przednia / tylna
  4. Stopa montażowa
  5. Pokrywa wykończeniowa
  6. Belka pośrednia (z profilem pod szybę)
  7. Belka boczna prawa
  8. Belka boczna lewa
  9. Szyba dachowa
  10. Uchwyt na zasilacz
  11. Profil przeciwbryzgowy
  12. Profil okapowy szyby
  13. Uszczelka rynny
  14. Pokrywa tylna
  15. Osłona boczna
  16. Listwa dociskowa szyby
  17. Nakładka na belkę
  18. Taśma uszczelniająca (rozprężna)
  19. Pianka uszczelniająca EPDM
  20. Łapacz liści
  21. Kolano rury spustowej
  22. Rura spustowa Ø 80 mm
  23. Mała płytka dociskowa
  24. Duża płytka dociskowa
  25. Odbiornik do oświetlenia LED
  26. Zasilacz LED
  27. Złączki do przewodów

W zestawie są też wkręty ze stali nierdzewnej (krótkie 4,2 × 19 mm i długie 4,2 × 32 mm), uszczelniacz w kolorze dobranym do konstrukcji i mufa do podłączenia odpływu.

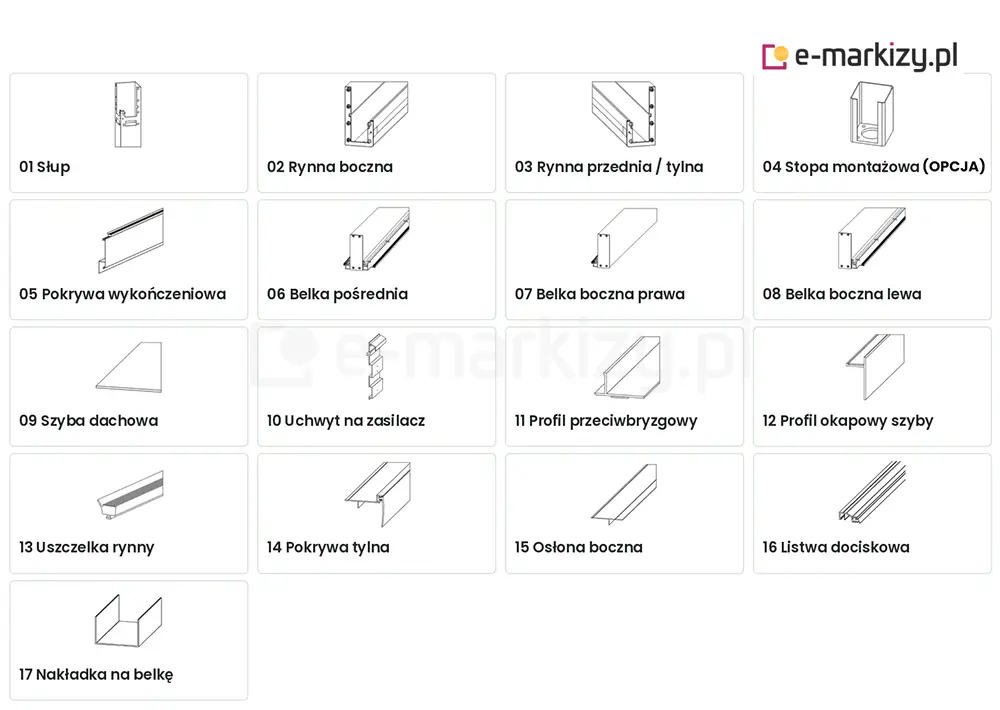

Lista części – elementy konstrukcji

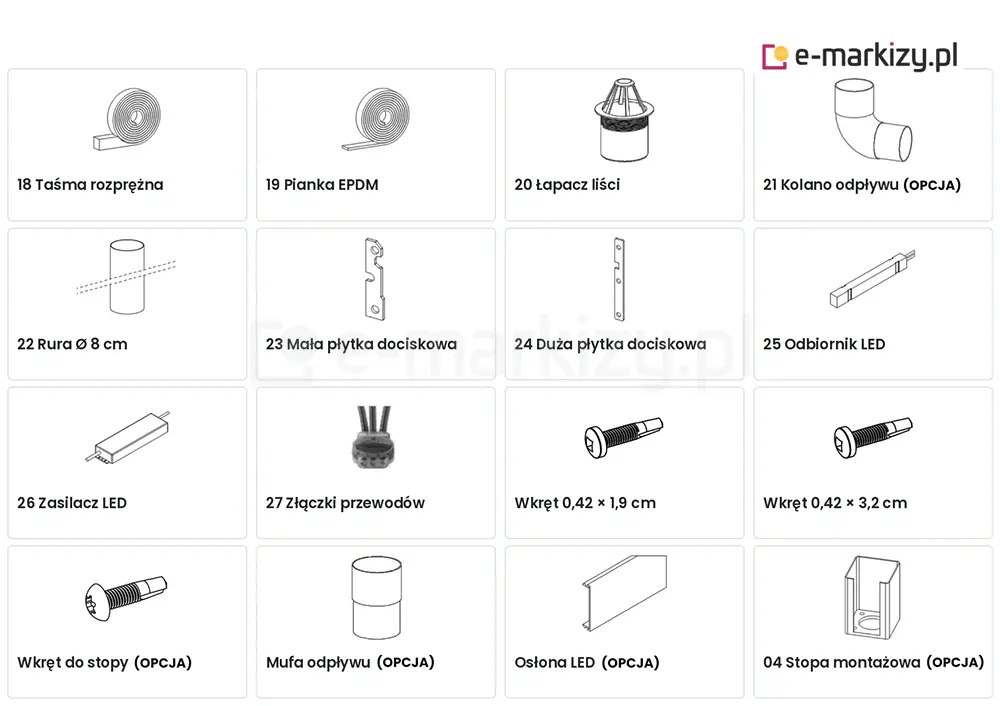

Lista części – mocowania i wyposażenie

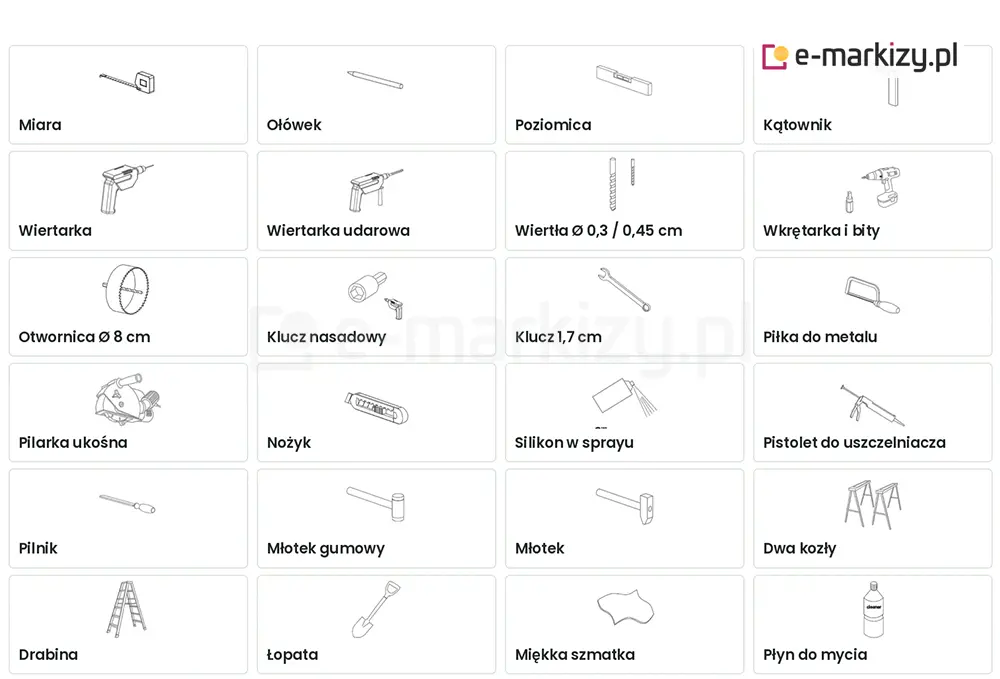

Narzędzia, które się przydadzą

Narzędzia potrzebne do montażu

Narzędzia, które się przydadzą

  • miara, ołówek, poziomica, kątownik
  • wiertarka i wiertarka udarowa (do betonu i muru)
  • wiertła do metalu Ø 3 mm i Ø 4,5 mm
  • wkrętarka z bitami – najlepiej z regulacją siły dokręcania
  • otwornica Ø 80 mm (do otworów w słupie)
  • klucz płaski 17 mm i klucz nasadowy
  • piłka do metalu lub pilarka ukośna, pilnik
  • nożyk, silikon w sprayu, pistolet do uszczelniacza
  • młotek gumowy i zwykły młotek, kawałek drewnianego klocka
  • dwa kozły, drabina, łopata (przy betonowaniu słupów)
  • czysta szmatka i płyn do mycia

Przygotowanie miejsca, podłoża i fundamentów

Podłoże i ściana

  • Zadaszenie stawiasz na równym, stabilnym podłożu: płycie betonowej, kostce brukowej albo na fundamentach pod słupy.
  • Uprzątnij miejsce: meble, donice, korzenie, gruz. Sprawdź, czy w miejscu słupów nie biegną kable ani rury.
  • Ściana, do której przykręcasz rynnę, musi być mocna, równa i płaska (np. mur z cegły lub betonu). Zdejmij z niej markizy, lampy i inne przeszkody.
  • Ściana i podłoże powinny być czyste i suche.

Wymiary

  • Największe zadaszenie z jednego modułu ma 6,98 m szerokości i 4,5 m wysięgu (tyle dach wystaje od ściany).
  • Rynna przednia może być maksymalnie 2,8 m nad ziemią (mierząc do jej górnej krawędzi).
  • Jeśli zadaszenie stoi między dwiema ścianami, zostaw po bokach szczelinę: 1,5 mm na każdy metr szerokości (np. przy 5 m – razem ok. 7,5 mm). Aluminium pracuje w upale i na mrozie i potrzebuje trochę miejsca.

Wiercenie i wkręty

  • Przed każdym wkrętem nawierć mały otwór wiertłem Ø 3 mm (chyba że w kroku podajemy inną średnicę – często Ø 4,5 mm).
  • Nie dokręcaj wkrętów „na siłę”: dokręcony wkręt obracany dalej może urwać łebek. Ustaw we wkrętarce umiarkowaną siłę dokręcania.
  • Ważne: w słupie z odpływem biegnie plastikowa rura. Nigdy nie wierć i nie wkręcaj przez nią.

Uszczelniacz, uszczelki i folia

  • Uszczelniacz z zestawu nakładaj w temperaturze od +5 °C do +40 °C. Montaż w mroźny dzień odłóż.
  • Gumowe uszczelki są już fabrycznie założone. Jeśli któraś się wygięła, wyprostuj ją ciepłem, np. suszarką do włosów.
  • Folię ochronną z aluminium i szyb zdejmij dopiero na końcu. Przy układaniu szyb odwiń tylko jej brzegi o kilka centymetrów, żeby nie wcisnęła się w profile.

Wymiary, wysokość i rozstaw słupów

Znajdź w tabeli swój rozmiar. Szerokość (B) to szerokość całego zadaszenia, a wysięg (D) – jak daleko dach wystaje od ściany. Obie wartości mierzysz po zewnętrznych krawędziach słupów i rynien.

Wysięg (D): 3000, 3500, 4000 lub 4500 mm.

Rozmiar i liczba szyb · rozstaw belek 964 mm

Szerokość 3124 mm 3 szyby
Szerokość 4088 mm 4 szyby
Szerokość 5052 mm 5 szyb
Szerokość 6016 mm 6 szyb
Szerokość 6980 mm 7 szyb

Przekątna X (mm) · kolumny: wysięg (mm)

Szerokość B (mm) 3000 3500 4000 4500
3124 4330 4691 5075 5477
4088 5070 5381 5719 6079
5052 5875 6145 6443 6765
6016 6722 6959 7224 7512
6980 7597 7808 8044 8304

Po co przekątna? Gdy dwie przekątne prostokąta są równe, wszystkie narożniki mają kąt prosty. To najprostszy sposób, żeby sprawdzić, czy słupy stoją dokładnie tam, gdzie trzeba.

Jak wyznaczyć miejsce słupów przy ścianie: odmierz od ściany do zewnętrznej krawędzi słupa wymiar wysięgu (D). Rozstaw słupów po zewnętrznych krawędziach = szerokość (B). Na koniec zmierz przekątną od końca rynny przy ścianie do zewnętrznego narożnika przeciwległego słupa – powinna być taka jak w tabeli. Zrób to dla obu stron.

Stopy montażowe: rozstaw po zewnętrznych krawędziach stóp jest o 8 mm mniejszy niż wymiar zadaszenia (np. 3124 × 3000 → 3116 × 2992 mm).

Rozstaw stóp montażowych

Rozmiar (mm) B1 (mm) D1 (mm) X1 (mm)
3124 × 3000 3116 2992 4312
4088 × 3000 4080 2992 5051
5052 × 3000 5044 2992 5856
6016 × 3000 6008 2992 6704
6980 × 3000 6972 2992 7579
3124 × 3500 3116 3492 4672
4088 × 3500 4080 3492 5362
5052 × 3500 5044 3492 6127
6016 × 3500 6008 3492 6941
6980 × 3500 6972 3492 7789
3124 × 4000 3116 3992 5056
4088 × 4000 4080 3992 5700
5052 × 4000 5044 3992 6424
6016 × 4000 6008 3992 7205
6980 × 4000 6972 3992 8026
3124 × 4500 3116 4492 5459
4088 × 4500 4080 4492 6060
5052 × 4500 5044 4492 6746
6016 × 4500 6008 4492 7493
6980 × 4500 6972 4492 8286

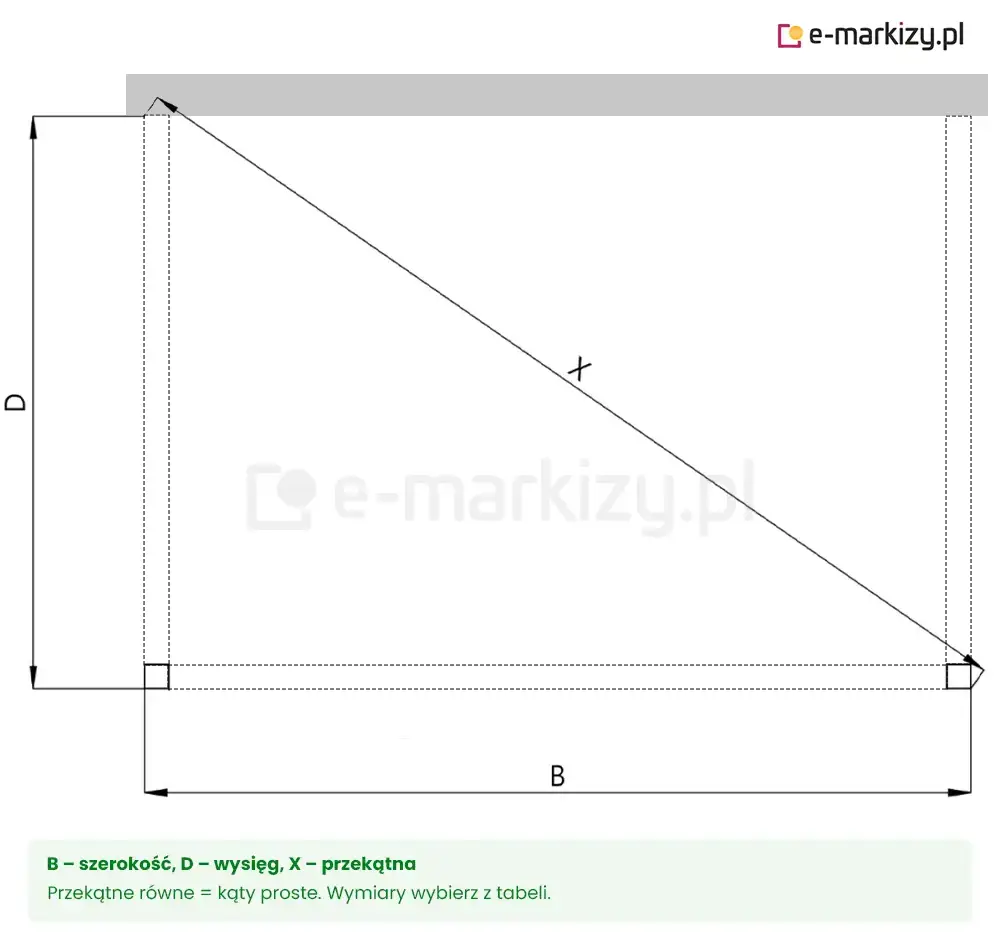

Schemat techniczny przedstawia rzut z góry na plan rozstawu podpór przyściennego zadaszenia tarasowego Spekta Glass. Na białym tle widoczny jest układ konstrukcyjny, w którym górna krawędź styka się z szerokim, jasnoszarym pasem symbolizującym ścianę budynku. Dwa pionowe i jeden poziomy pas w kolorze ciemnoszarym wyznaczają obrys konstrukcji, a w dolnych narożnikach zaznaczono kwadratowe punkty odpowiadające lokalizacji słupów nośnych. Kluczowe parametry montażowe opisano za pomocą zielonych linii pomocniczych: litera „s” oznacza całkowitą szerokość zadaszenia mierzona równolegle do ściany, natomiast litera „w” definiuje wysięg, czyli odległość od ściany do frontowych podpór. Przez środek schematu poprowadzono czarną strzałkę dwustronną oznaczoną literą „x”, która wskazuje przekątną od punktu styku ze ścianą do przeciwległego słupa, co służy do precyzyjnego wypoziomowania i zachowania kątów prostych konstrukcji.
Szerokość S, wysięg W i przekątna X
Wyznaczanie miejsca słupów

Montaż krok po kroku

Wizualizacja przedstawia widok z perspektywy bocznej na przyścienne zadaszenie tarasowe Spekta Glass w kolorze antracytowym, skupiając się na parametrach wysokościowych i wysięgu konstrukcji. Po lewej stronie zarysowana jest jasna bryła budynku, do której zamontowano dach. Na grafikę naniesiono zielone i szare linie pomocnicze z oznaczeniami wymiarów: zielona strzałka pionowa „H” po prawej stronie wskazuje całkowitą wysokość konstrukcji od podłoża do górnej krawędzi rynny, przy czym wysokość samego profilu rynnowego została określona jako 300 mm. Centralna, szara strzałka pionowa „H1 (H-300mm)” definiuje wysokość światła przejścia, mierzona od podłoża do spodu rynny. Dolna, pozioma strzałka dwustronna z literą „w” określa całkowity wysięg zadaszenia mierzony wzdłuż jego bocznej krawędzi. W tle, pod przeszklonym dachem, widoczne są dalsze słupy nośne, co oddaje głębię konstrukcji.

Etap 1 – Ustal wysokość zadaszenia

Zdecyduj, jak wysoko ma być dach. Wysokość (H) mierzysz od ziemi do górnej krawędzi rynny – może wynosić maksymalnie 2,8 m. Prześwit, czyli wolna wysokość pod rynną, jest o 30 cm mniejszy (rynna ma 30 cm wysokości).

Słupy są celowo trochę dłuższe – ten zapas jest na osadzenie ich w betonie. Jeśli stawiasz słupy na stopach montażowych, przytnij je na wybraną wysokość.

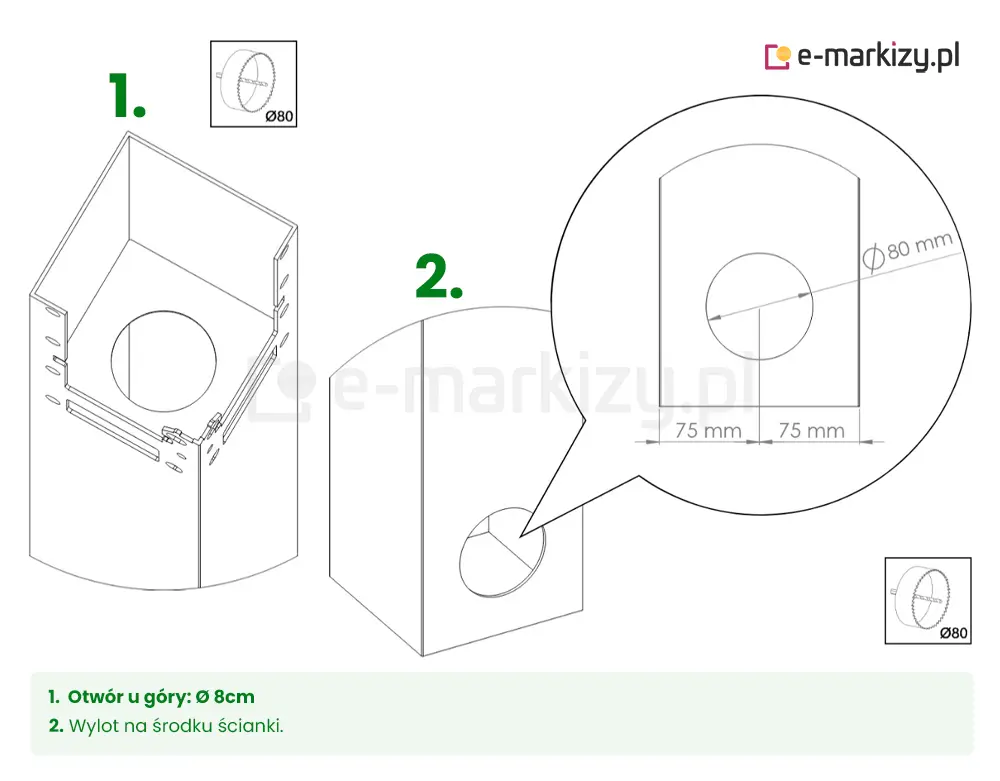

Etap 2 – Przygotuj odpływ wody w słupie

Etap 2 – Przygotuj odpływ wody w słupie

Woda z dachu spływa rurą schowaną w jednym ze słupów. Wybierz, który z czterech słupów to będzie – najlepiej ten najbliżej odpływu lub trawnika.

Krok 1 – otwór na górze.

Otwornicą Ø 80 mm wytnij otwór w górnej części słupa. Później włożysz tu łapacz liści.

Krok 2 – otwór na wylot.

Zdecyduj, z której strony i na jakiej wysokości ma wypływać woda. Wylot może być pod ziemią (np. do kanalizacji deszczowej) albo tuż nad ziemią. Wytnij tam drugi otwór Ø 80 mm, na środku ścianki słupa.

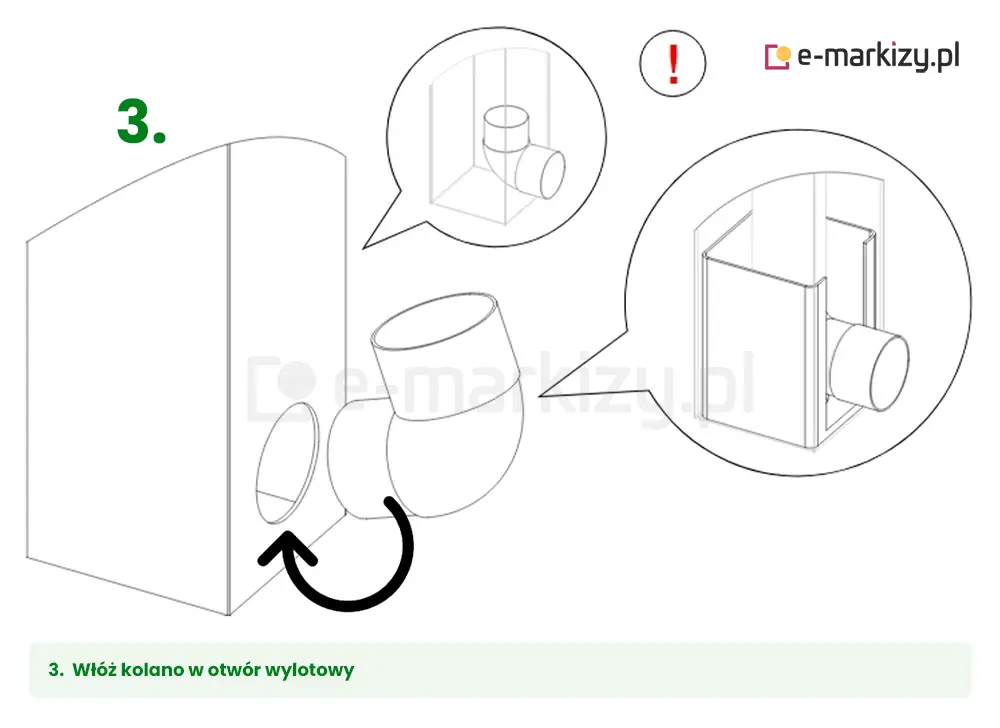

Krok 3 – kolanko.

Włóż kolanko w dolny otwór. Jeśli słup stoi na stopie montażowej, otwór w stopie musi wypaść w tym samym miejscu co otwór w słupie.

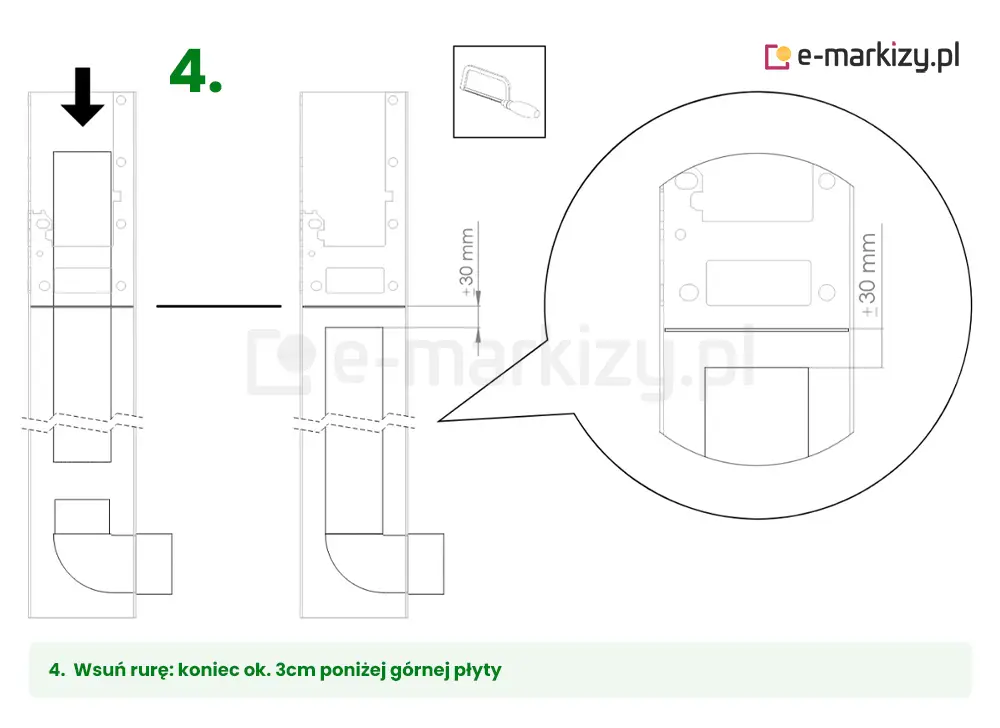

Krok 4 – rura.

Wsuń rurę Ø 80 mm od góry słupa i nasuń ją na kolanko. Przytnij rurę tak, żeby wystawała ok. 3 cm poniżej górnej płyty słupa.

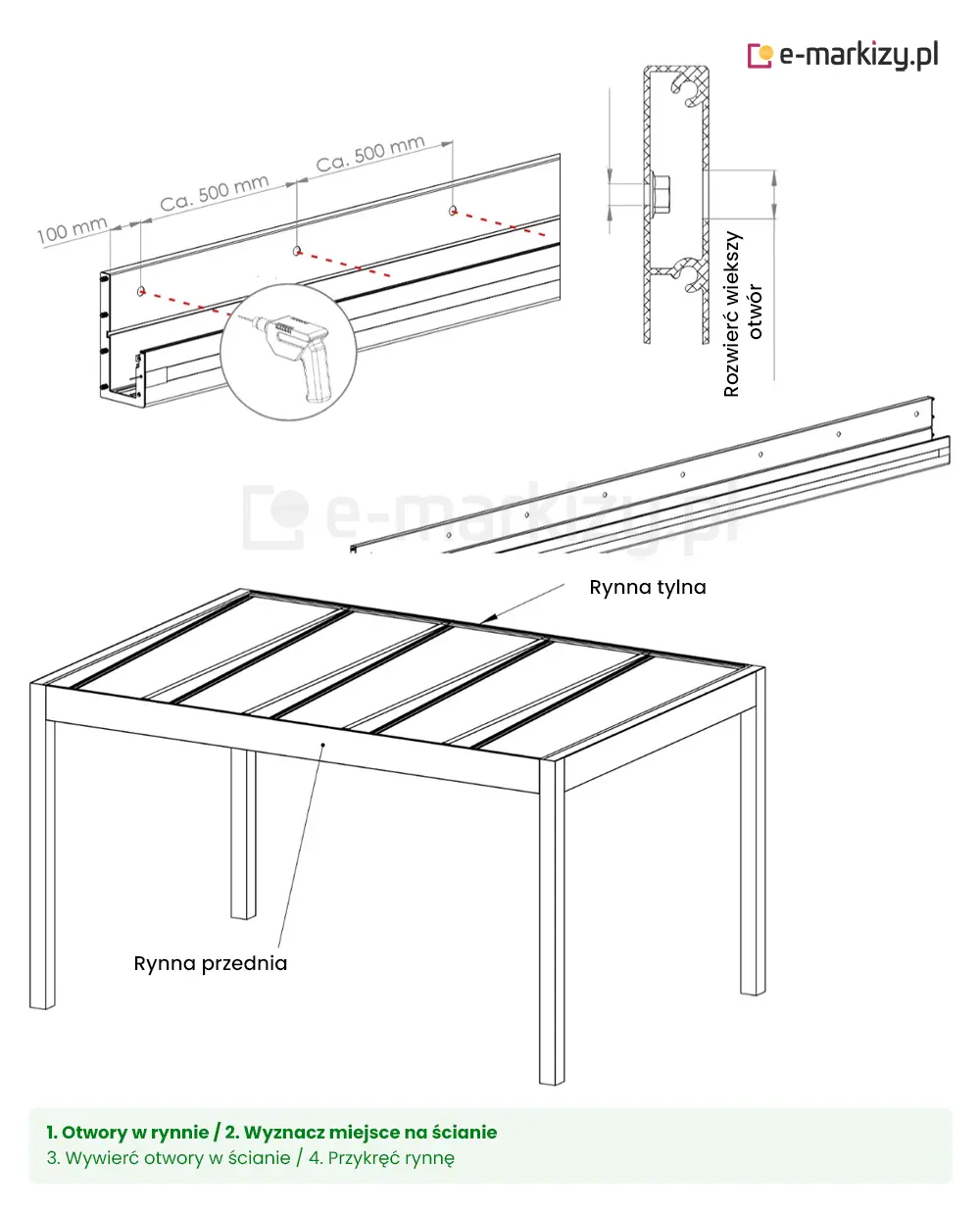

Etap 3 – Zamocuj zadaszenie do ściany (rynna przyścienna)

Etap 3 – Zamocuj zadaszenie do ściany (rynna przyścienna)

Rynna przy ścianie zastępuje tylne słupy, dlatego musi być przykręcona solidnie i idealnie poziomo.

Najpierw sprawdź rynnę: taśma LED powinna leżeć w dolnym kanale rynny (jeśli leży luzem, wciśnij ją w kanał), a fabryczne pręty gwintowane na końcach mogą wystawać najwyżej 2–2,5 cm.

Krok 1 – otwory w rynnie. Wywierć otwory co ok. 50 cm. Pierwszy i ostatni ok. 10 cm od końca rynny. Od przedniej strony powiększ otwory, żeby łby śrub schowały się w rynnie.

Krok 2 – wyznacz miejsce na ścianie. Przyłóż rynnę do ściany na wybranej wysokości, wypoziomuj ją i zaznacz ołówkiem miejsca otworów.

Krok 3 – wywierć otwory w ścianie wiertłem pasującym do kołków lub kotew, których użyjesz.

Krok 4 – przykręć rynnę. Śruby i kołki do ściany dobierz do jej rodzaju (cegła, beton, pustak) – nie ma ich w zestawie, bo każda ściana wymaga innych. Na końcu jeszcze raz sprawdź poziomicą.

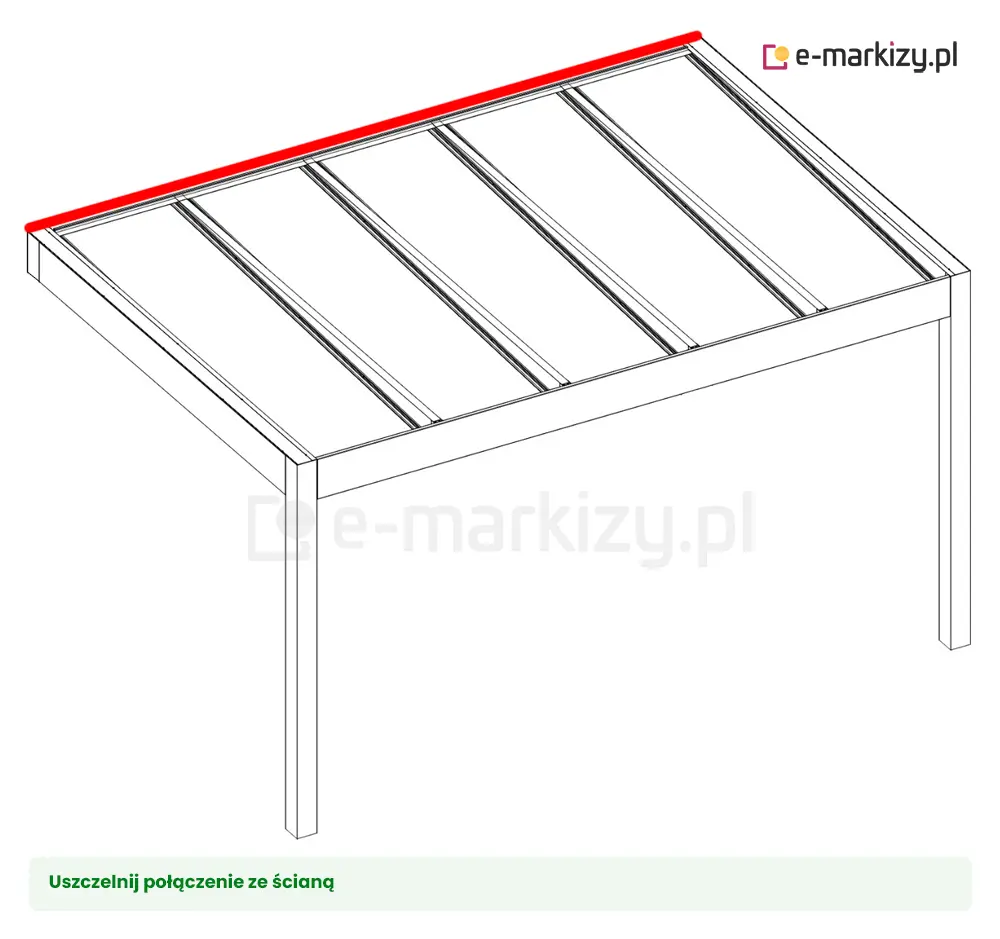

Połączenie zadaszenia ze ścianą uszczelnisz na samym końcu montażu (etap 17).

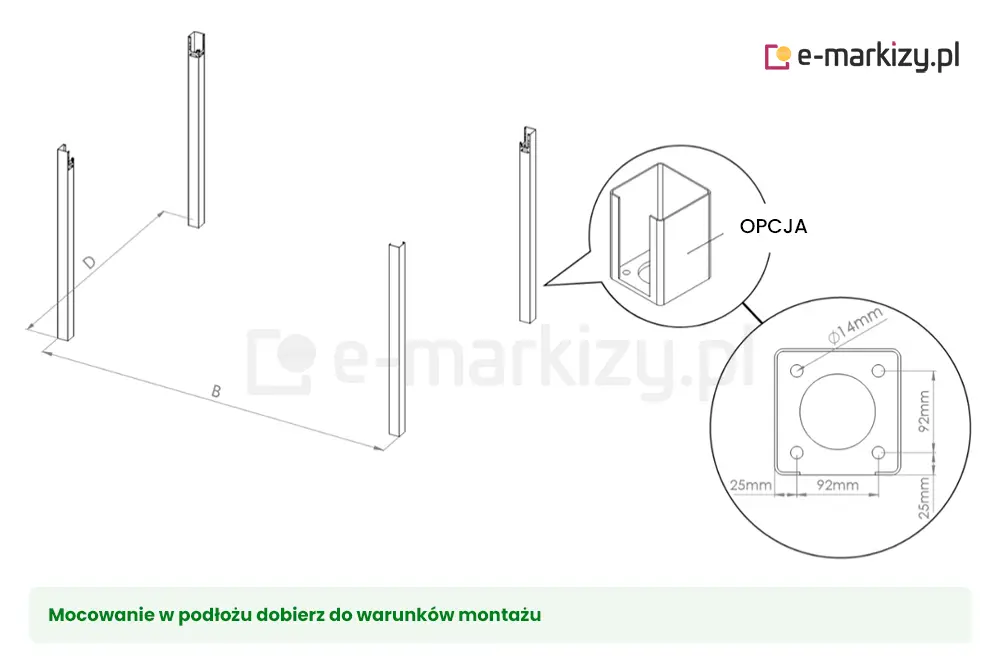

Etap 4 – Ustaw i zamocuj słupy

Etap 4 – Ustaw i zamocuj słupy

Ustaw dwa słupy z przodu, w miejscach wyznaczonych według tabeli (sekcja „Wymiary”). Słupy muszą stać idealnie pionowo, a ich wierzchołki na tej samej wysokości.

Słupy możesz zamocować na dwa sposoby:

A. Na stopach montażowych (są w zestawie) – gdy masz już płytę betonową lub solidny fundament. Najpierw przykręć stopy do podłoża, dopiero potem stawiasz na nich słupy. Producent zaleca kotwy chemiczne M12 (np. Hilti HY 200), osadzone na głębokość 17 cm. Stopa ma 4 otwory Ø 14 mm.

B. W betonie – gdy stawiasz zadaszenie na trawie lub gruncie. Pod każdy słup wykop dół i zalej go betonem, osadzając słup na wybranej wysokości. Nasze zalecenie: fundament ok. 40 × 40 cm, sięgający poniżej granicy przemarzania gruntu (w Polsce zwykle 80–140 cm, zależnie od regionu). W razie wątpliwości zapytaj lokalnego wykonawcę.

Etap 5 – Złóż ramę z rynien

Etap 5 – Złóż ramę z rynien

Teraz łączysz cztery rynny ze słupami, tak żeby powstała zamknięta rama dachu.

Najpierw sprawdź każdą rynnę: taśma LED w dolnym kanale, pręty gwintowane wystają najwyżej 2–2,5 cm.

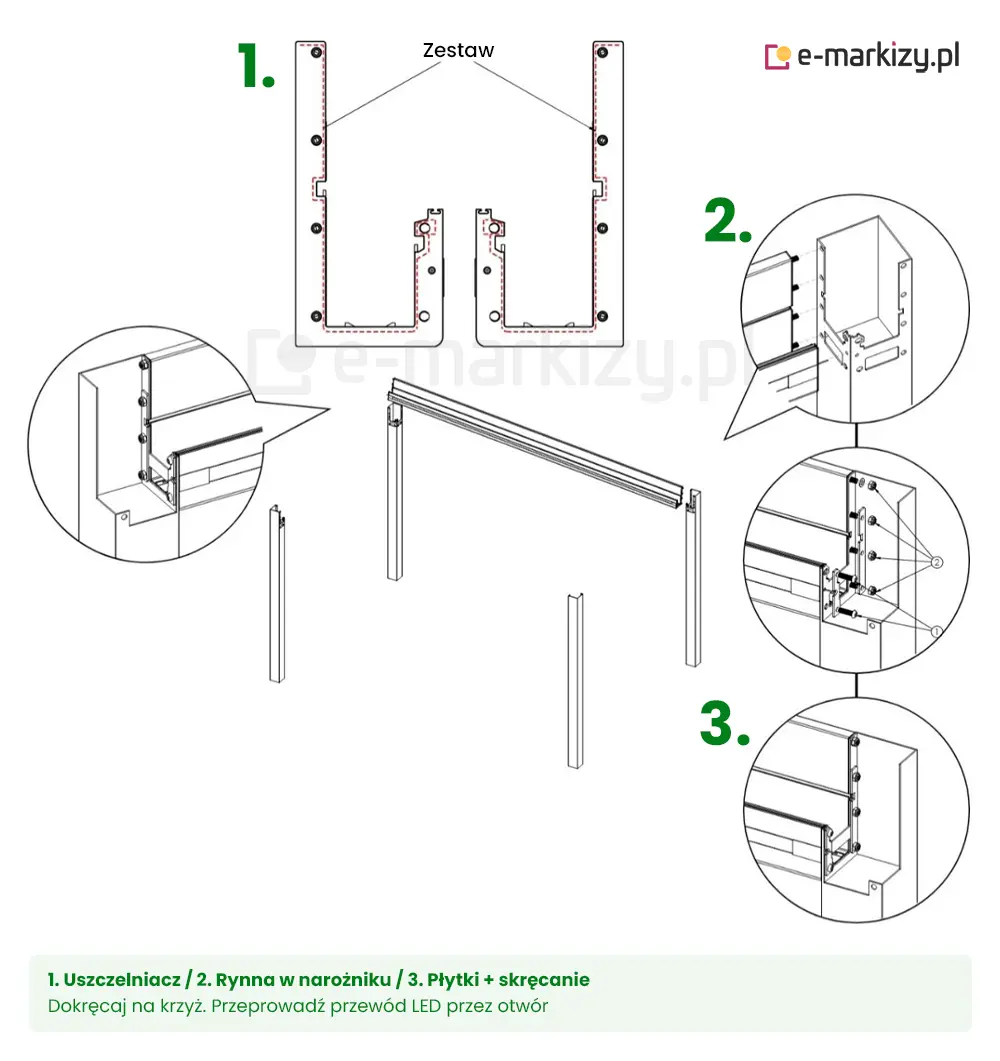

Krok 1 – uszczelniacz. Nałóż uszczelniacz na uszczelki na końcach rynny (jak na rysunku). Rób to dla każdej rynny tuż przed jej założeniem, żeby uszczelniacz nie zdążył wyschnąć.

Krok 2 – rynna w narożniku. Wsuń rynnę w narożnik słupa. Ważne: przeprowadź przewód LED przez otwór w narożniku.

Krok 3 – skręcenie. Załóż duże płytki dociskowe z podkładkami i nakrętkami na pręty gwintowane i dokręć je tylko na kilka obrotów. Potem załóż małe płytki na śruby M10. Dopiero teraz dokręć wszystko równo, „na krzyż”, jak koło w samochodzie.

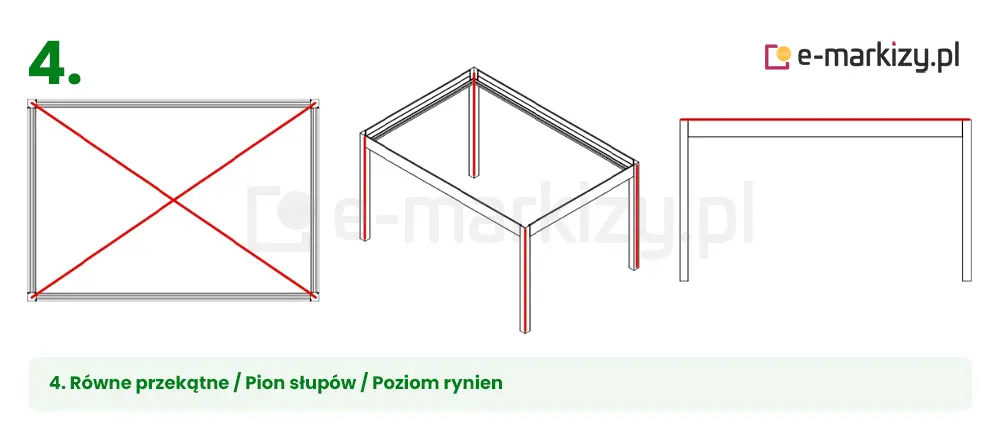

Krok 4 – sprawdź ramę:
przekątne są równe, słupy stoją pionowo, rynny leżą poziomo.

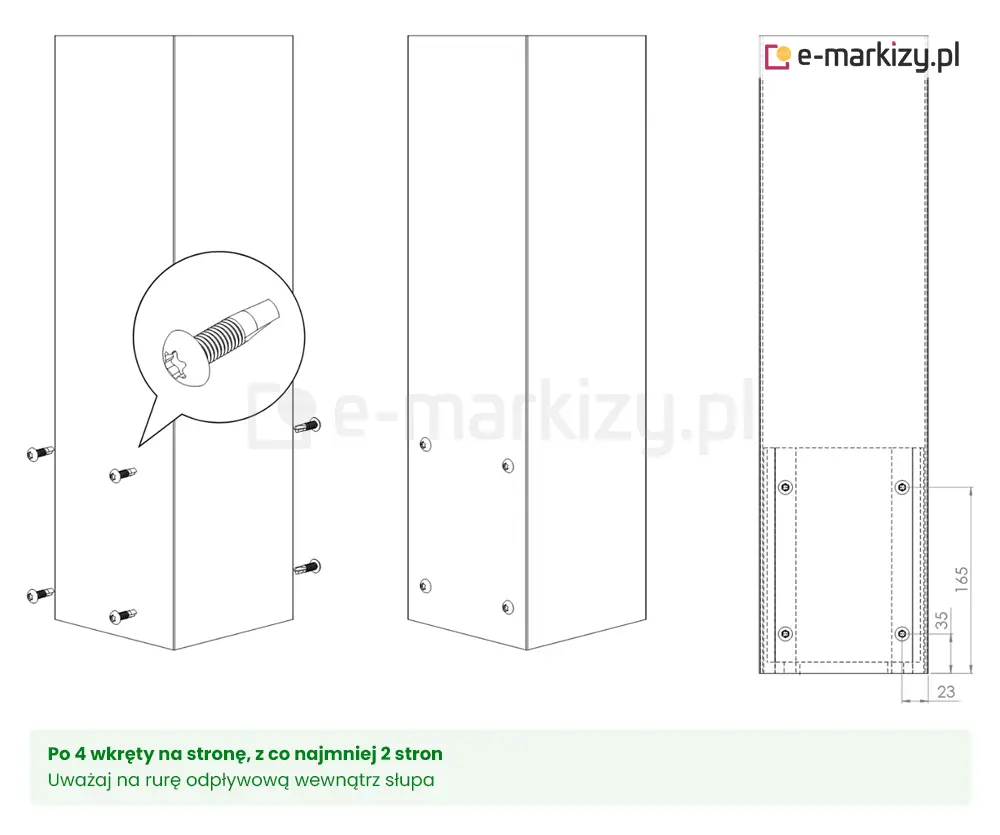

Słupy na stopach:
Przykręć każdy słup do stopy z co najmniej dwóch stron, po 4 wkręty na stronę, w miejscach pokazanych na rysunku.

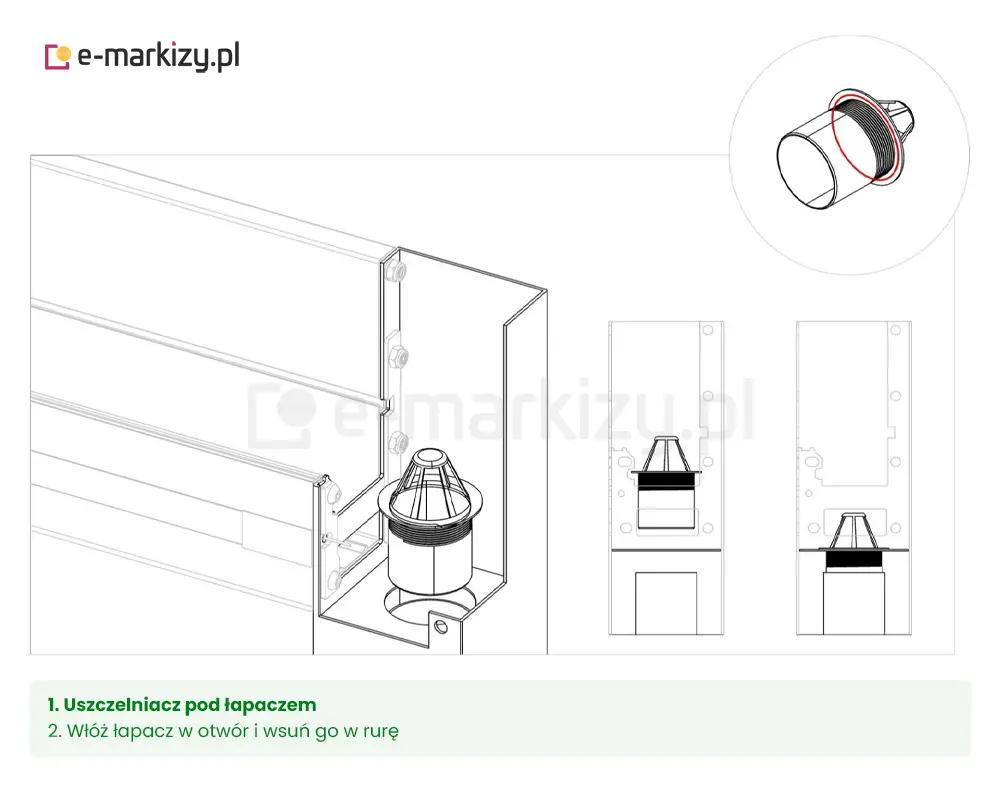

Etap 6 – Załóż łapacz liści

Etap 6 – Załóż łapacz liści

Łapacz liści zatrzymuje liście i patyki, żeby nie zatkały rury w słupie.

Krok 1. Nałóż uszczelniacz na spód łapacza.

Krok 2. Włóż łapacz w otwór w rynnie nad słupem i wsuń go w rurę spustową.

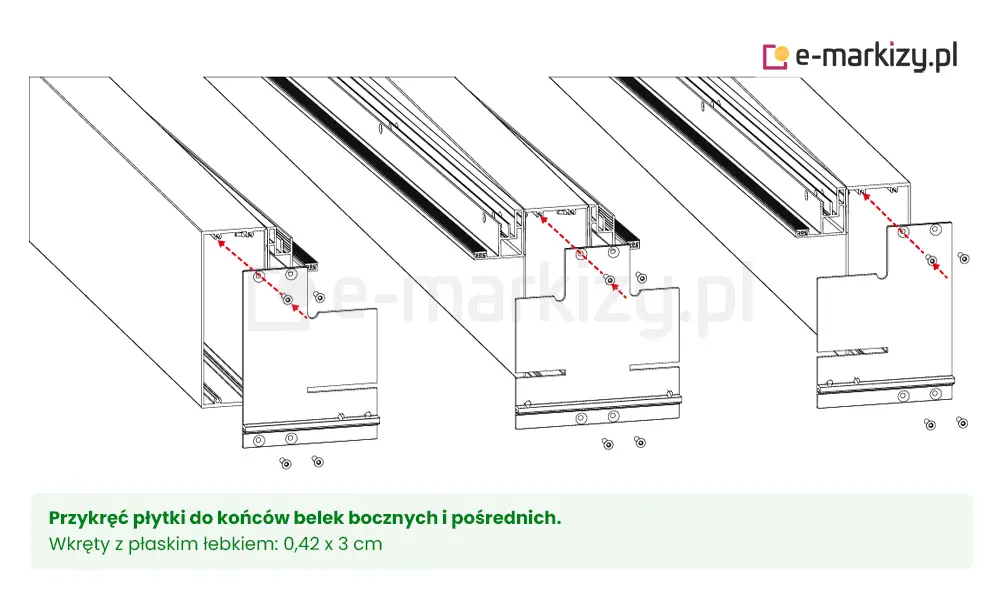

Etap 7 – Przygotuj belki

Etap 7 – Przygotuj belki

Przykręć płytki montażowe do końców belek bocznych i pośrednich. Użyj wkrętów z płaskim łebkiem 4,2 × 30 mm z zestawu.

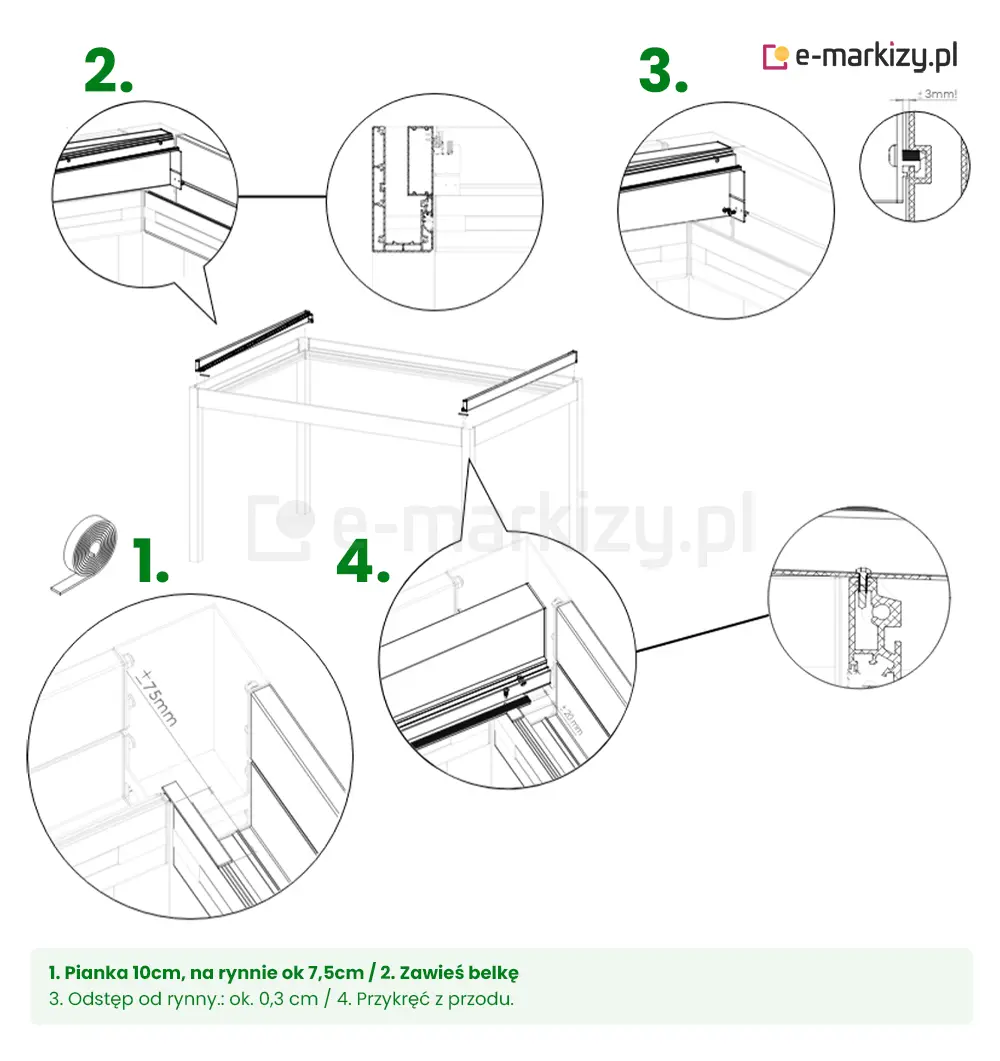

Etap 8 – Załóż belki boczne

Etap 8 – Załóż belki boczne

Ważne: profile pod szyby są już przykręcone do belek, ale sprawdź, czy wszystkie wkręty są dobrze dokręcone. Luźne wkręty to ryzyko przecieków.

Krok 1 – pianka. Utnij dwa kawałki pianki EPDM po 10 cm. Zdejmij folię i przyklej je na obu końcach rynny przedniej, tak żeby ok. 7,5 cm leżało na rynnie, równo z jej krawędzią. Pianka uszczelnia miejsce, gdzie belka styka się z rynną.

Krok 2 – zawieszenie. Zaczep belki boczne hakiem o rynnę tylną i wyrównaj je z rynnami bocznymi.

Krok 3 – przykręcenie. Przykręć belki do rynny tylnej wkrętami, które są już w belkach. Ważne: zostaw ok. 3 mm odstępu między belką a rynną – później wsunie się tam pokrywa.

Krok 4 – mocowanie z przodu. Nawierć otwór Ø 4,5 mm w profilu pod szybę, na wysokości szczeliny w rynnie przedniej, i przykręć krótkim wkrętem 4,2 × 19 mm. Zrób to przy obu belkach.

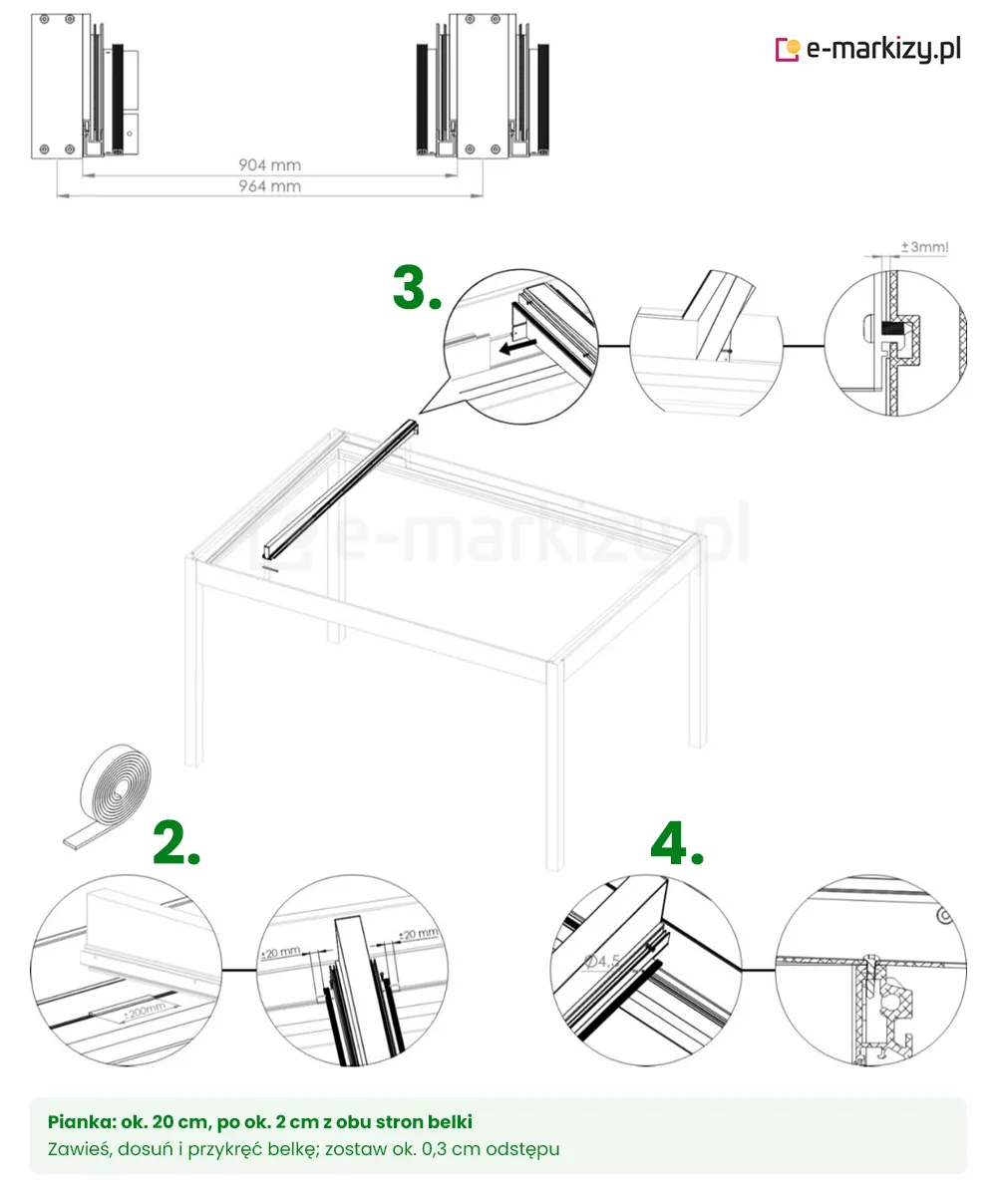

Etap 9 – Załóż pokrywy i belki pośrednie

Etap 9 – Załóż pokrywy i belki pośrednie

Pracuj po kolei, od jednego boku zadaszenia do drugiego.

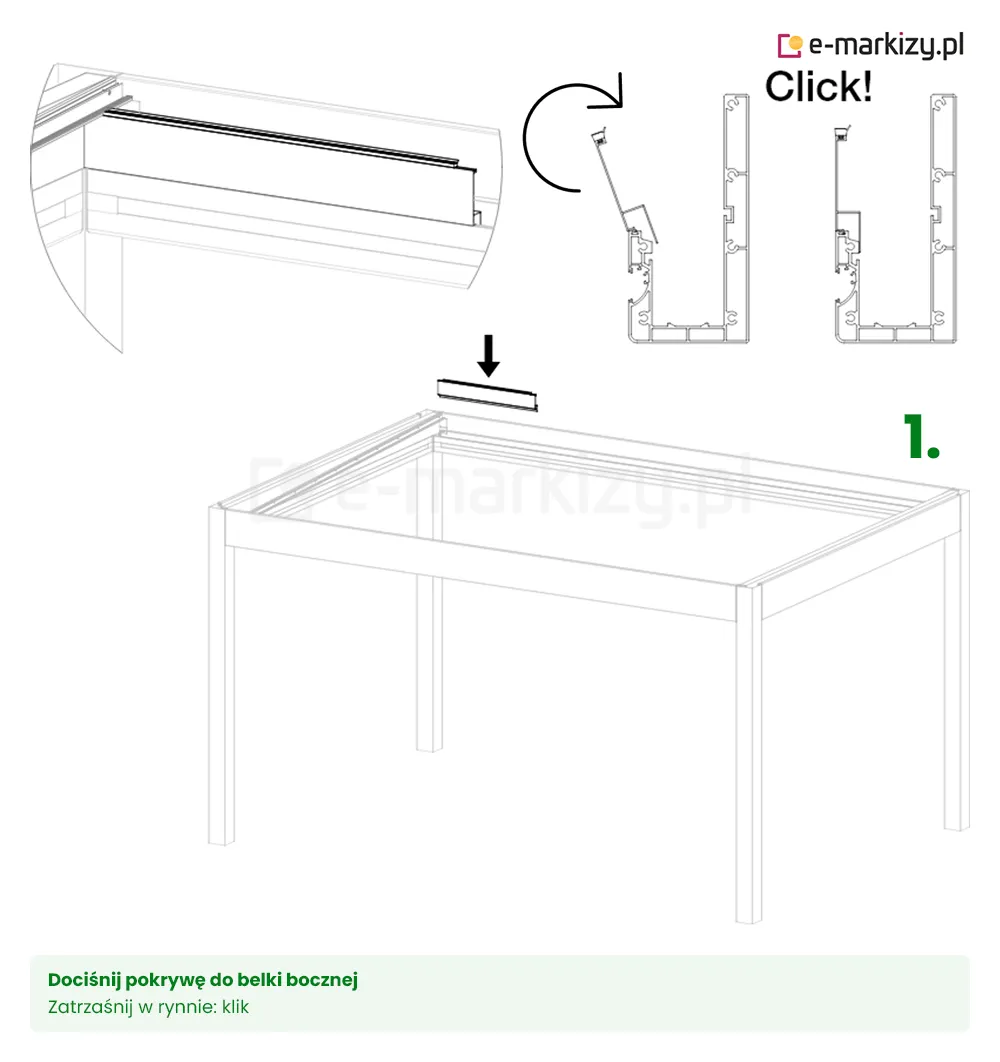

Krok 1 – pokrywa.
Włóż pokrywę wykończeniową w rynnę, mocno dociskając ją do belki bocznej, aż usłyszysz kliknięcie.



Krok 2 – pianka.
Utnij ok. 20 cm pianki EPDM i przyklej ją na rynnie przedniej w miejscu, gdzie stanie belka – tak, żeby wystawała ok. 2 cm z każdej strony belki.

Krok 3 – belka.
Zaczep belkę pośrednią hakiem o rynnę tylną, dosuń ją do pokrywy i przykręć dwoma wkrętami, które są już w belce. Zostaw ok. 3 mm odstępu od rynny.

Krok 4 – mocowanie z przodu.
Nawierć otwór Ø 4,5 mm w profilu pod szybę przy szczelinie rynny przedniej i przykręć krótkim wkrętem.

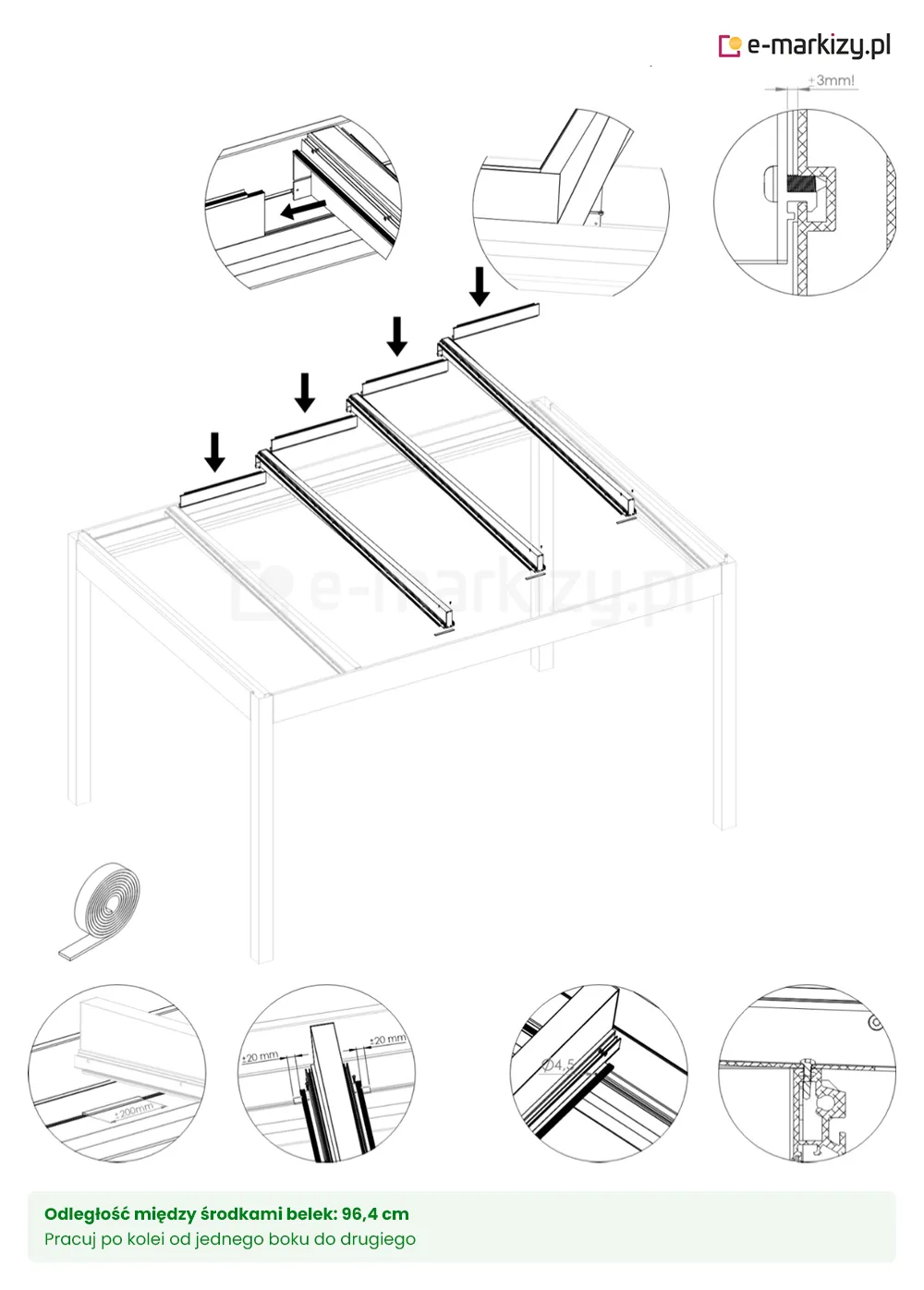

Krok 5 – kolejne belki.
Powtarzaj kroki 1–4. Odległość między środkami sąsiednich belek to zawsze 964 mm – zmierz ją przy każdej belce.

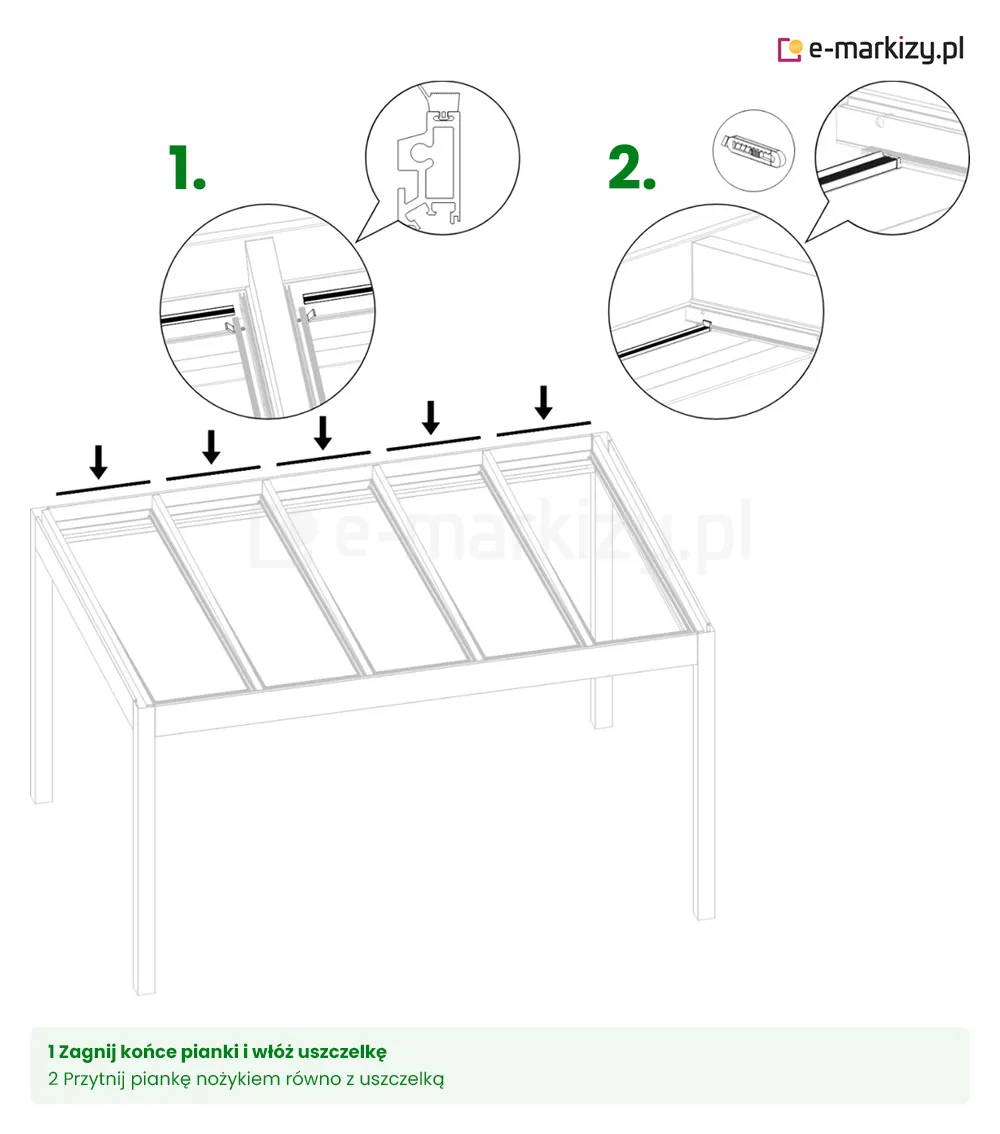

Etap 10 – Włóż uszczelki do rynny

Etap 10 – Włóż uszczelki do rynny

Krok 1. Zagnij wystające końce pianki i włóż gumową uszczelkę do rynny.

Krok 2. Obetnij nożykiem piankę równo z uszczelką.

Dodatkowo możesz przykręcić profile pod szyby do pokryw: nawierć otwory Ø 4,5 mm przy szczelinach pokryw i przykręć krótkimi wkrętami.

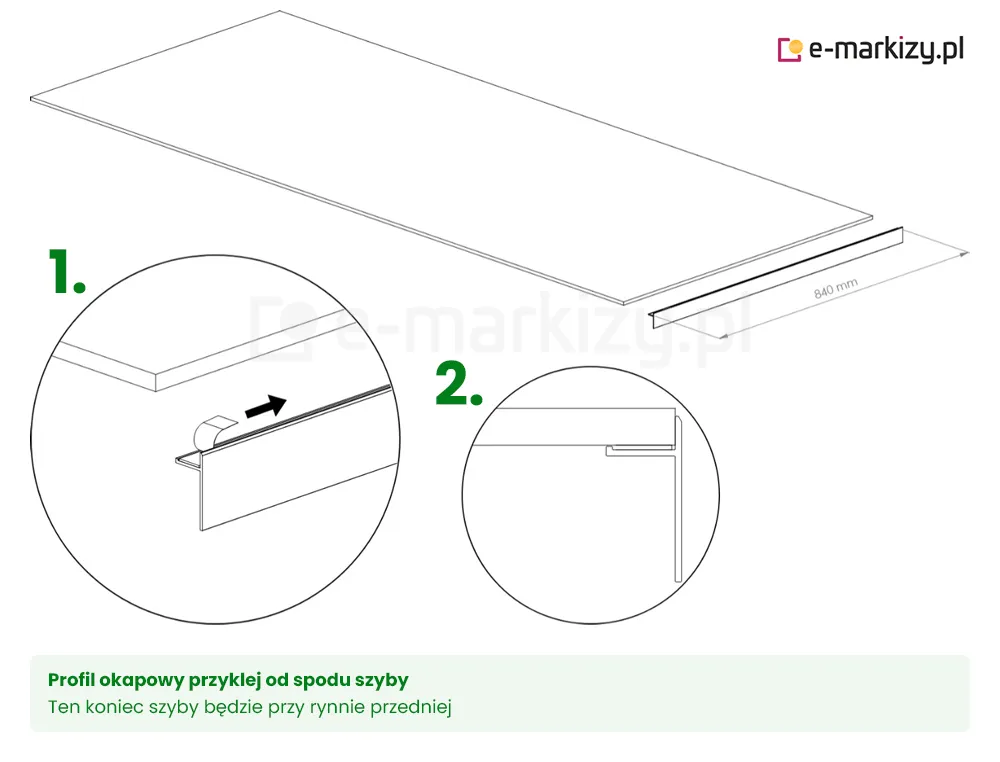

Etap 11 – Przygotuj szyby

Etap 11 – Przygotuj szyby

Krok 1. Zdejmij folię z taśmy na profilu okapowym.

Krok 2. Przyklej profil od spodu szyby, na jej krótszym końcu – tym, który będzie przy rynnie przedniej. Profil odprowadza wodę do rynny.

Krok 3. Zrób to samo ze wszystkimi szybami.

Ważne: szyby kładź na miękkim podłożu, nigdy na ziemi.

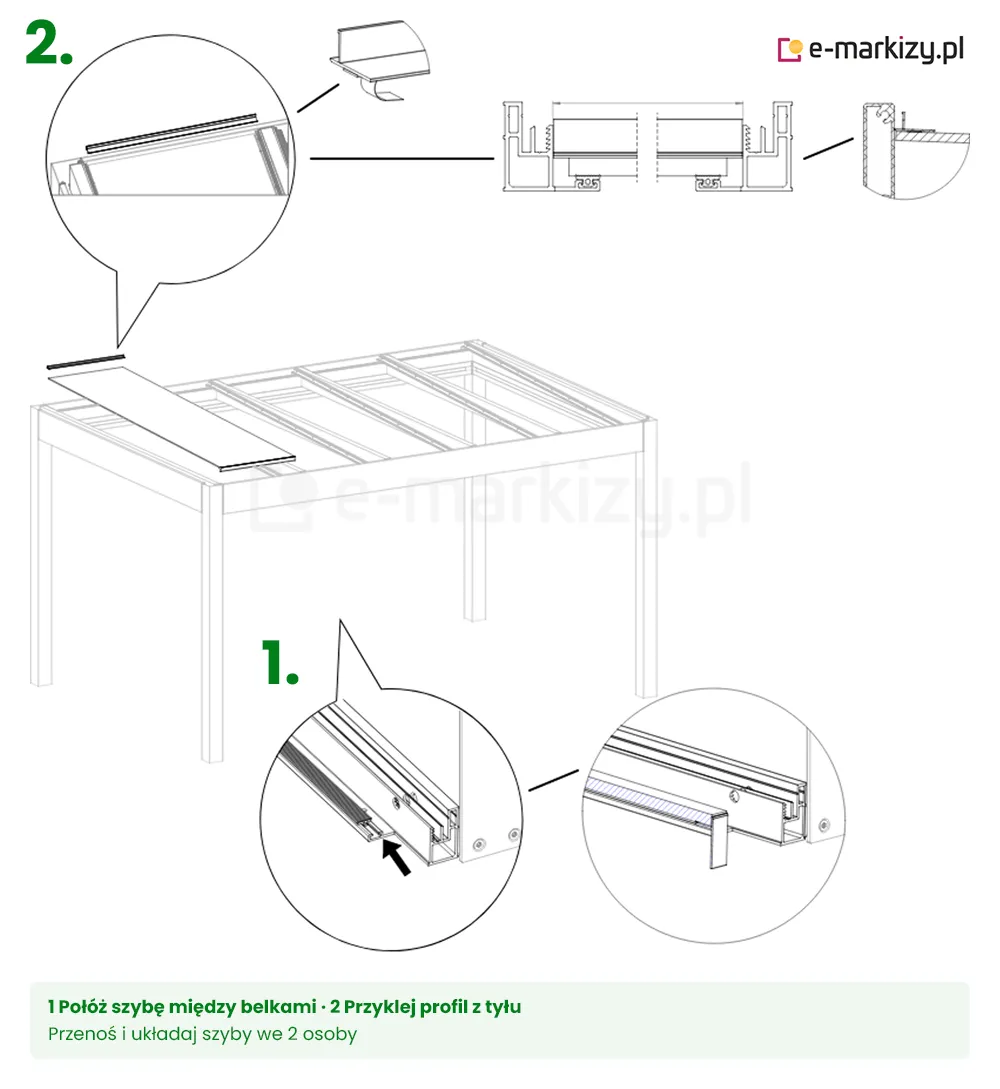

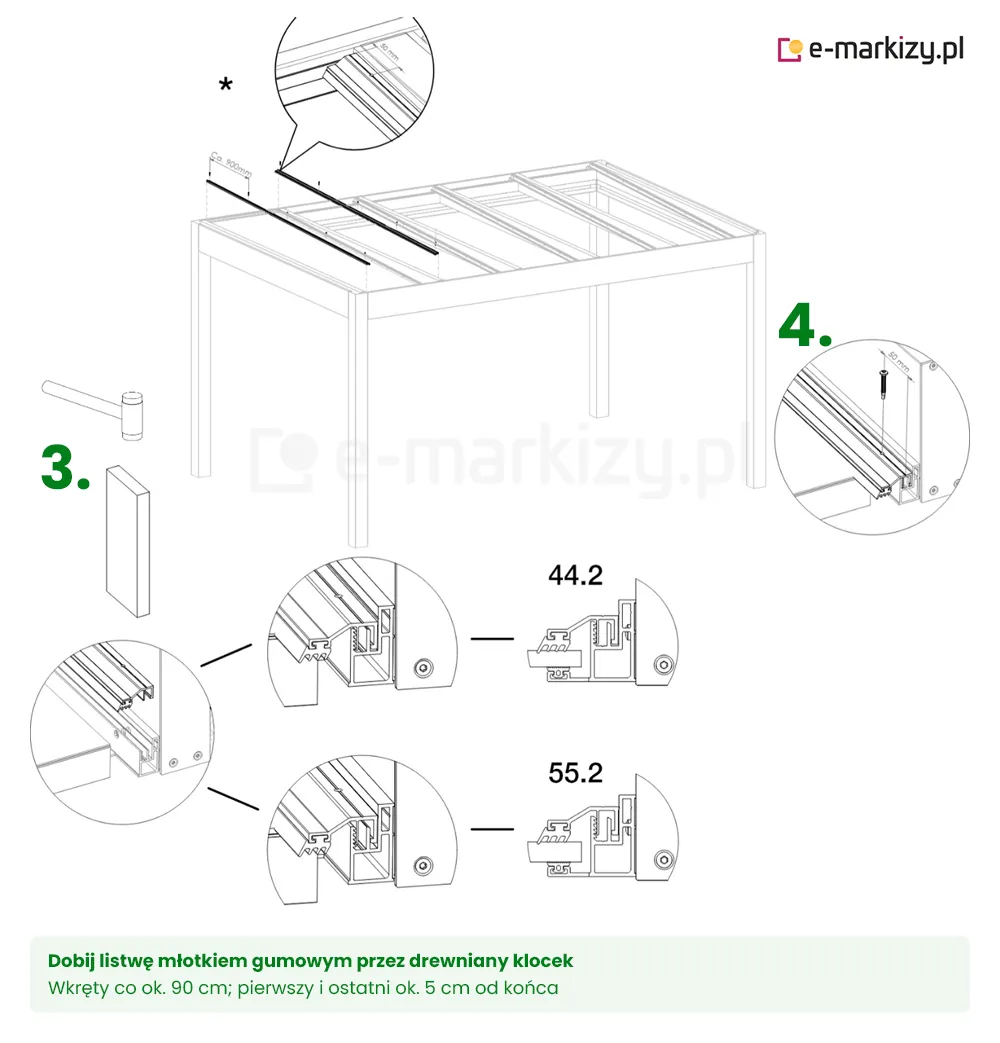

Etap 12 – Połóż szyby i dociśnij je listwami

Etap 12 – Połóż szyby i dociśnij je listwami

Krok 1 – szyba.
Odsuń gumową uszczelkę profilu, żeby profil okapowy szyby oparł się na profilu belki. Połóż pierwszą szybę między belkami. Najlepiej robić to we dwie osoby.

Krok 2 – profil przeciwbryzgowy.
Zdejmij folię z taśmy i przyklej profil do szyby przy rynnie tylnej, między profilami belek, dosunięty do rynny.

Krok 3 – listwy.
Wciśnij listwy dociskowe w profile belek. Dobij je młotkiem gumowym przez drewniany klocek. Z tyłu listwy mają dotykać profilu przeciwbryzgowego.

Krok 4 – przykręcenie listew.
Nawierć w listwach otwory Ø 4,5 mm co ok. 90 cm, pierwszy i ostatni ok. 5 cm od końca. Przykręć długimi wkrętami 4,2 × 32 mm.

Krok 5.
Tak samo połóż kolejne szyby.

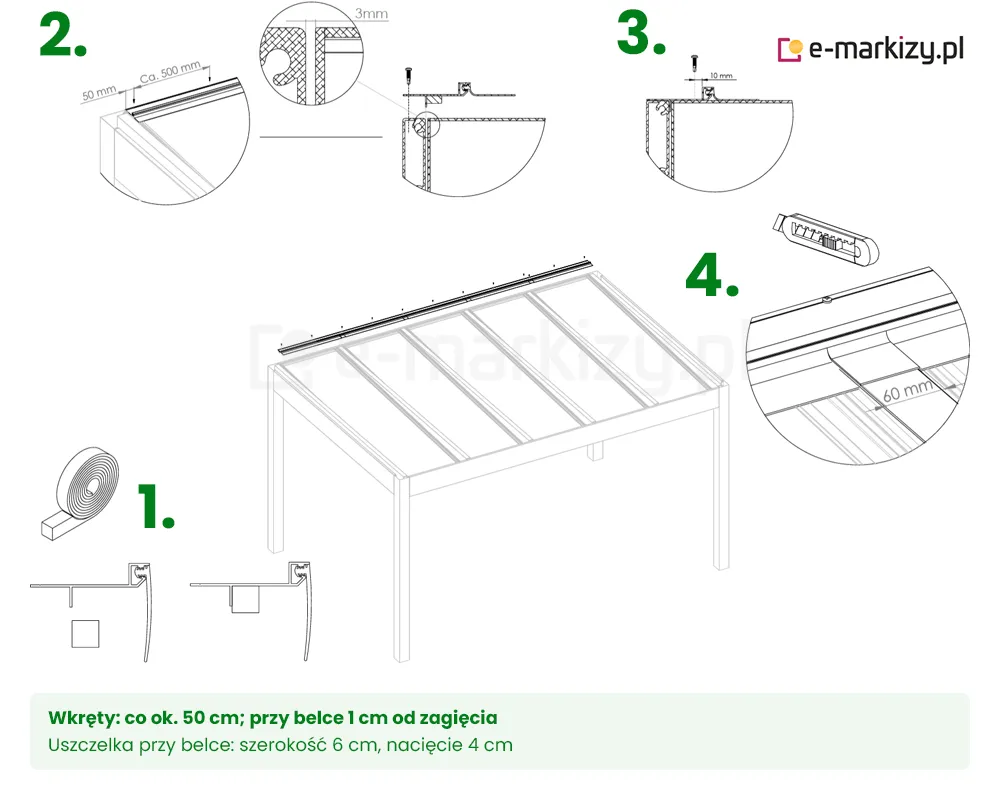

Etap 13 – Załóż pokrywę tylną

Etap 13 – Załóż pokrywę tylną

Krok 1 – taśma. Przyklej taśmę uszczelniającą od spodu pokrywy, na całej długości, ciasno przy wystającym żeberku od strony uszczelki.

Krok 2 – przykręcenie. Nawierć w pokrywie otwory Ø 4,5 mm co ok. 50 cm, ok. 5 cm od końców, i przykręć ją do rynny krótkimi wkrętami.

Krok 3. Przykręć pokrywę także do każdej belki pośredniej, 1 cm od zagięcia pokrywy.

Krok 4 – uszczelka. Po obu stronach każdej belki natnij uszczelkę: zostaw 6 cm szerokości i natnij ją na 4 cm. Dzięki temu lepiej przylega do szyby.

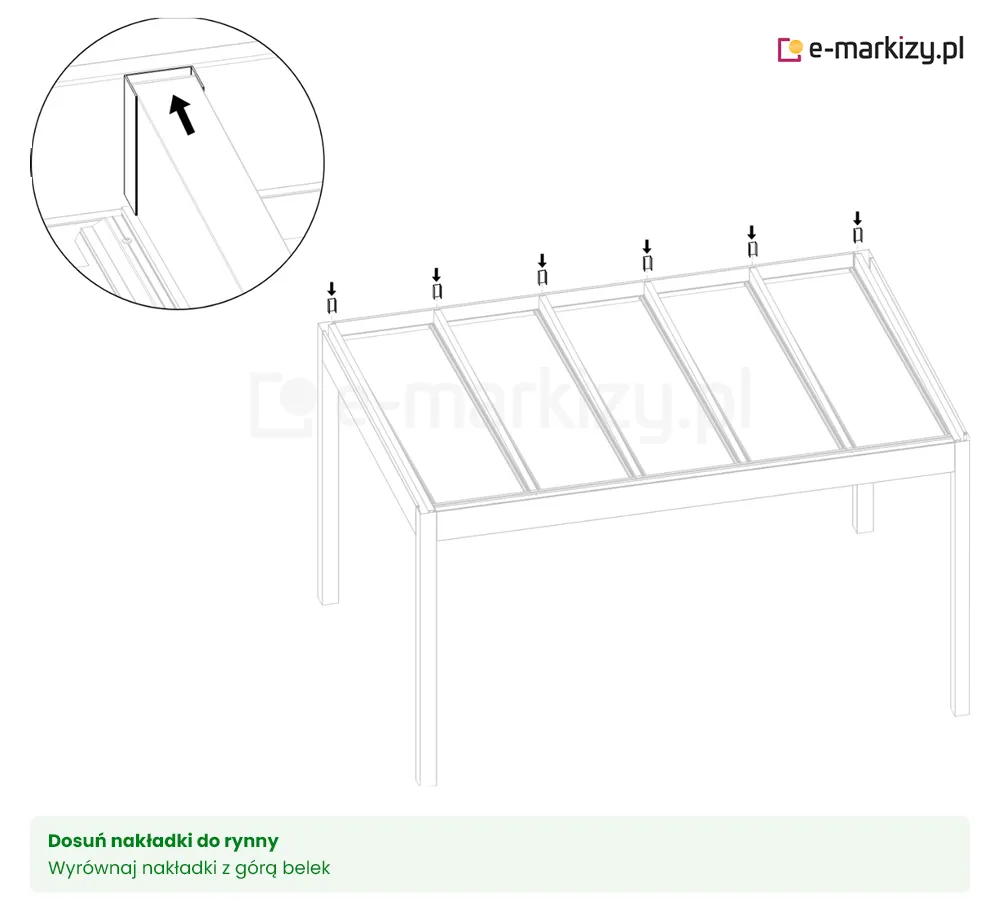

Etap 14 – Nałóż nakładki na belki

Etap 14 – Nałóż nakładki na belki

Nałóż nakładki na belki, dosuń je do rynny i wyrównaj z górą belek.

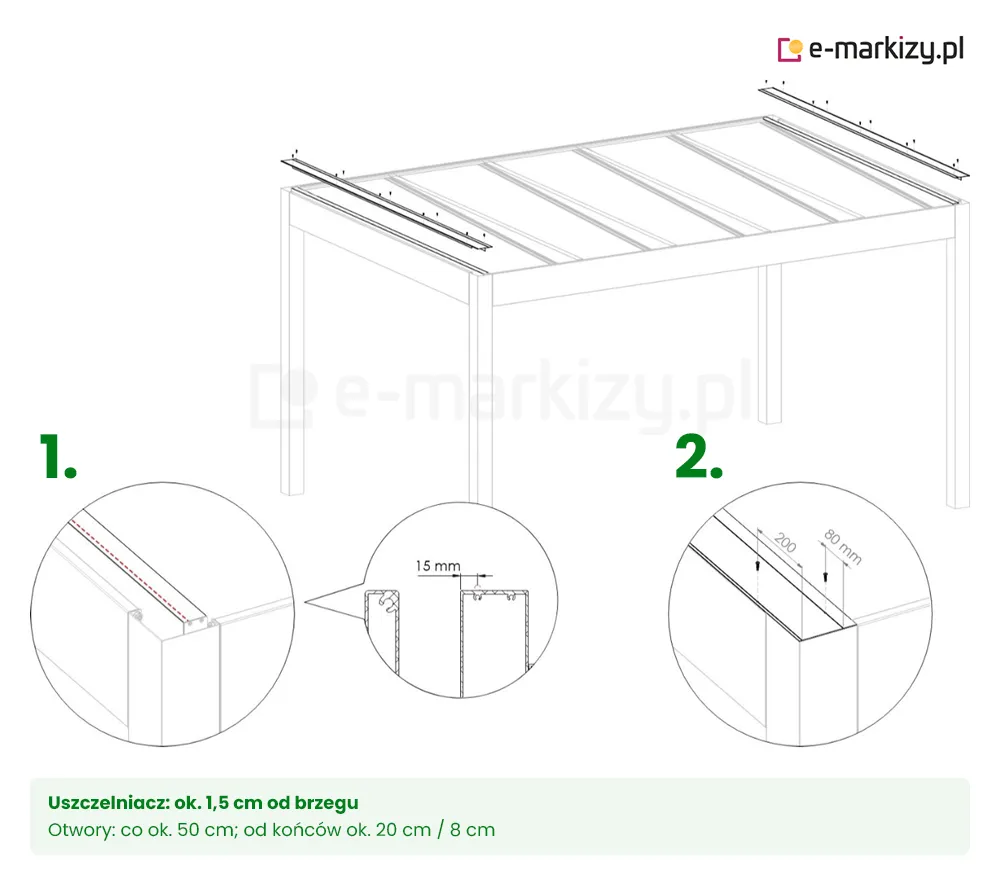

Etap 15 – Przykręć osłony boczne

Etap 15 – Przykręć osłony boczne

Krok 1 – uszczelniacz. Na obu belkach bocznych nałóż ścieżkę uszczelniacza ok. 1,5 cm od brzegu, na całej długości.

Krok 2 – przykręcenie. Nawierć w osłonie otwory Ø 4,5 mm co ok. 50 cm. Od strony rynny pierwszy i ostatni otwór ok. 20 cm od końca, od strony belki – ok. 8 cm od końca. Przykręć osłony krótkimi wkrętami.

Etap 16 – Sprawdź wszystko na koniec

  • Zdejmij folię ochronną z aluminium i szyb.
  • Sprawdź, czy wszystkie wkręty i śruby są dokręcone.
  • Sprawdź, czy wszystkie miejsca z uszczelniaczem są szczelne – zadaszenie ma być całkowicie wodoszczelne.
Etap 17 – Uszczelnij połączenie ze ścianą

Etap 17 – Uszczelnij połączenie ze ścianą

Szczelinę między zadaszeniem a ścianą zabezpiecz obróbką blacharską, np. pasem ołowianym. Dzięki temu woda spływająca po ścianie nie dostanie się pod zadaszenie.

Nowoczesne zadaszenie tarasu Spekta Glass w wersji przyściennej, zamontowane przy budynku o białej elewacji w warunkach wieczornych. Konstrukcja zadaszenia wykonana jest z profili aluminiowych w kolorze antracytowym, a jej dach składa się z dużych tafli szkła podzielonych podłużnymi krokwiami. Wewnętrzne krawędzie ramy zostały wyposażone w zintegrowane liniowe oświetlenie LED, które emituje intensywne, białe światło, oświetlając całą przestrzeń tarasu. Pod zadaszeniem znajduje się strefa wypoczynkowa z zestawem mebli z technorattanu w kolorze naturalnego brązu, składająca się z narożnej sofy oraz foteli z beżowymi poduchami. Na tarasie widoczne są również okrągłe pufy o splotowej strukturze. Ściana budynku pod zadaszeniem została wykończona pionowymi lamelami drewnianymi, co ociepla nowoczesny charakter aranżacji. Podłoże tarasu stanowią wielkoformatowe płyty w jasnym kolorze, otoczone pasem dekoracyjnego białego kruszywa i zadbanym trawnikiem. W tle, przez duże przeszklenia domu, widać oświetlone wnętrze salonu, co podkreśla spójność stylistyczną całej posesji.

Gotowe!

Twoje zadaszenie Spekta Glass jest zamontowane. Wieczorem włącz oświetlenie LED i ciesz się tarasem.

Wizualizacja techniczna na białym tle prezentuje schemat modułowego łączenia dwóch zadaszeń szklanych Spekta Glas w celu uzyskania szerokiej konstrukcji przyściennej. Aluminiowy stelaż w kolorze antracytowym posiada dach z przezroczystego szkła podzielony na dziewięć sekcji za pomocą równoległych krokwi. Konstrukcja wsparta jest na trzech pionowych słupach nośnych o kwadratowym przekroju. Dwa moduły zadaszenia zostały oznaczone dużymi czarnymi cyframi 1 oraz 2, a miejsce ich połączenia na przedniej belce wskazuje zielona linia pomocnicza. W prawym dolnym rogu grafiki znajduje się powiększony detal techniczny przedstawiający czarny łącznik modułowy wraz z podpisem informującym o konieczności użycia jednej sztuki tego elementu. W lewym górnym rogu obrazu umieszczono zielony kwadratowy znacznik z białą literą A.

Łączenie modułów zadaszenia

Łączenie kilku zadaszeń

Zadaszenia Spekta Glass możesz łączyć obok siebie na szerokość – nie ma limitu liczby modułów. Sąsiednie moduły dzielą wspólne słupy, połączone specjalnym łącznikiem.

Zobacz, ile łączników potrzebujesz przy 2 i 3 modułach.

Czy zadaszenie można skrócić?

Tak. Zadaszenie można skrócić na szerokość i na wysięg (wysięg najwyżej o 50 cm), jeśli Twój taras ma nietypowy wymiar. Wymaga to przycięcia rynien i pokryw, złożenia belek z osobnego zestawu i szyb dociętych na wymiar. Jeśli potrzebujesz innego rozmiaru, napisz do nas przed zamówieniem – podpowiemy, jak to zrobić.

Ile śniegu i wiatru wytrzyma dach

Dach z szyb 44.2 przenosi obciążenie ok. 106 kg na każdy metr kwadratowy (1,04 kN/m²) – np. warstwę śniegu. Przy największym rozmiarze 6980 × 4500 mm jest to ok. 88 kg/m². Na wiatr, który „zasysa” dach do góry, konstrukcja jest odporna do 1,22 kN/m².

  • Wartości dotyczą zadaszenia o wysokości do 2,8 m. Przy dłuższych słupach są inne.
  • Jeśli zabudujesz boki zadaszenia (np. szybami lub żaluzjami), odporność na wiatr może się zmienić.
  • Ile śniegu spada u Ciebie, zależy od regionu – sprawdź strefę śniegową swojej miejscowości.
Fotografia techniczna przedstawiająca od dołu konstrukcję szklanego dachu zadaszenia tarasowego, wykonanego ze szkła bezpiecznego VSG. Przezroczyste panele szklane osadzone są w aluminiowej, malowanej proszkowo ramie w kolorze białym. Konstrukcja składa się z grubych profili głównych oraz poprzecznych krokwi dachowych, tworzących regularne, prostokątne kwatery. Na profilach widoczne są precyzyjnie rozmieszczone punkty montażowe w postaci śrub. Przez idealnie czystą, gładką powierzchnię szklanego zadaszenia widać bezchmurne, jasnoniebieskie niebo, co podkreśla pełną przezierność zastosowanego materiału oraz minimalistyczny, nowoczesny design całego systemu.

Szklany dach wystarczy umyć raz w roku

Konserwacja i czyszczenie

Zadaszenie nie wymaga wiele uwagi. Raz w roku:

  • sprawdź, czy wkręty i śruby są dokręcone – jeśli któryś się poluzował, dokręć go,
  • umyj aluminium i szyby letnią wodą z płynem: dużo wody, miękka gąbka lub ściereczka,
  • zajrzyj do łapacza liści i usuń z niego liście.

Do tłustego brudu możesz użyć płynu do naczyń albo płynu do szyb. Nie używaj środków ściernych, kwasów, zasad ani rozpuszczalników i nie myj zadaszenia myjką ciśnieniową.

Gwarancja

Gwarancja obejmuje wady fabryczne:

  • 5 lat – powłoka lakiernicza aluminium (2 lata, jeśli zadaszenie stoi blisko morza, basenu lub w miejscu z oparami chemicznymi),
  • 2 lata – oświetlenie LED, zasilacz i sterowanie.

Warunkiem jest montaż zgodny z tą instrukcją. Szczegóły znajdziesz na stronie Gwarancja.

Najczęstsze pytania o montaż

Tak. Zadaszenie Spekta Glass jest proste w montażu: części są gotowe, a kolejne kroki opisujemy z rysunkami. Potrzebujesz podstawowych narzędzi i drugiej osoby do pomocy przy rynnach i szybach.

Dwie. Rynny są długie, a szyby duże i ciężkie – przy ich podnoszeniu i układaniu zawsze potrzebne są dwie pary rąk.

Tak, jeśli kostka leży na stabilnej podbudowie. Słupy przykręcasz wtedy przez stopy montażowe (są w zestawie). Na trawie lub gruncie słupy osadza się w betonowych fundamentach.

Lepiej nie w mróz. Uszczelniacz z zestawu nakłada się w temperaturze od +5 °C do +40 °C.

Dach ma lekki spadek w stronę rynny przedniej, dzięki czemu woda spływa sama. Producent zaleca co najmniej 28 mm spadku na każdy metr wysięgu.

Najlepiej zaplanować je razem. Fundamenty pod słupy przygotuj przed ułożeniem nawierzchni tarasu. Jeśli taras już masz (płyta betonowa lub stabilna kostka), słupy stawiasz na stopach montażowych z zestawu, przykręconych kotwami.

Maksymalnie 2,8 m od ziemi do górnej krawędzi rynny. Pod rynną zostaje wtedy ok. 2,5 m prześwitu.

Nie. Szyby dachowe przenoszą śnieg i deszcz, ale nie ciężar człowieka. Nigdy nie stawaj na dachu.

Letnią wodą z płynem, miękką gąbką. Bez środków ściernych, kwasów i myjki ciśnieniowej.

Przewody w zadaszeniu łączysz sam złączkami z zestawu. Podłączenie zasilacza do instalacji 230 V najlepiej zlecić elektrykowi.

Do ściany przykręcasz tylną rynnę – na wybranej wysokości, idealnie poziomo. Ściana musi być mocna, równa i płaska, np. z cegły lub betonu. Rynna zastępuje tylne słupy, więc z przodu wystarczą dwa słupy.

Nie. Rodzaj kołków i śrub zależy od ściany (cegła, beton, pustak), dlatego dobierasz je sam, np. w markecie budowlanym, mówiąc, z czego jest ściana.

Nowoczesna realizacja całorocznej zabudowy tarasu Spekta Glass, zintegrowana z bryłą piętrowego budynku jednorodzinnego o jasnej elewacji. Konstrukcja nośna została wykonana z grubych profili aluminiowych w kolorze antracytowym, które tworzą geometryczną ramę zadaszenia wspartą na solidnych słupach o przekroju kwadratowym. Dach systemu jest w całości przeszklony, co zapewnia maksymalne doświetlenie wnętrza światłem dziennym przy jednoczesnej ochronie przed warunkami atmosferycznymi. Pod zadaszeniem zainstalowano liniowe oświetlenie LED w formie jasnych pasów biegnących wzdłuż wewnętrznych krawędzi ramy. Wewnątrz przeszklonej strefy zaaranżowano miejsce do wspólnego biesiadowania, wyposażone w duży stół jadalniany oraz komplet krzeseł z technorattanu w naturalnym, słomkowym odcieniu. Podłoże tarasu stanowią wielkoformatowe deski kompozytowe w kolorze szarym, które płynnie łączą się z zadbanym trawnikiem. Całość kompozycji dopełnia niska roślinność ogrodowa posadzona w drewnianych gazonach po lewej stronie oraz wysokie, czarne ogrodzenie panelowe w tle, co podkreśla spójność nowoczesnej architektury z otaczającą naturą.

Pomoc przy montażu

Masz pytanie w trakcie montażu? Zadzwoń lub napisz – pomożemy.

Telefon: +48 518 075 074 (pon.–pt. 8:00–16:00, sob. 8:00–13:00)
E-mail: info@e-markizy.pl

Wróć do produktu: Szklane zadaszenie tarasu przyścienne Spekta Glass · Pomiar i dane techniczne · Instrukcja montażu zadaszenia wolnostojącego
