Montaż Zadaszenia Tarasowego Terano

Prosty montaż zadaszenia tarasu pozwala na samodzielne zamocowanie zabudowy na tarasie, co ułatwia dołączona do produktu szczegółowa instrukcja montażu krok po kroku.

Zdjęcie prezentuje biały, w pełni przeszklony ogród zimowy oparty na systemie Terano, zamontowany do elewacji budynku z jasnej cegły. Konstrukcja posiada dach z przezroczystych paneli oraz ściany frontowe i boczne wykonane z bezramowych, przesuwnych tafli szkła hartowanego, które są osadzone w białych szynach prowadzących. Pod zadaszeniem zaaranżowano komfortową strefę wypoczynkową z meblami z szarego technorattanu, w tym sofę z ciemnymi poduszkami oraz dwa wysokie fotele, ustawione wokół czarnego stolika kawowego. Wewnątrz znajduje się również dekoracyjny dywan w geometryczne wzory, małe palenisko oraz ozdobne figurki. Taras wyłożony jest jasnoszarymi płytami, a przed nim rozciąga się zielony trawnik. Po lewej stronie widoczna jest murowana donica z żółtymi kwiatami, a w tle gęsta roślinność ogrodowa oraz fragment białego pojazdu ciężarowego. Słońce rzuca wyraźne, ukośne cienie konstrukcji na elewację budynku i wnętrze tarasu.

Zadaszenie Terano

Zadaszenie Terano pozwoli Ci stworzyć przyjemne miejsce do odpoczynku na tarasie. Chroni przed deszczem i nadmiernym słońcem, dzięki czemu możesz częściej spędzać czas na świeżym powietrzu. Jego elegancka konstrukcja dobrze komponuje się z elewacją domu i ogrodem. Możesz też uzupełnić je o szklane drzwi i dodatkowe osłony, aby dopasować przestrzeń do swoich potrzeb.

Montaż zadaszenia Lunaro składa się z kilku głównych etapów, które umożliwiają poprawne i bezpieczne wykonanie konstrukcji. Przed rozpoczęciem montażu należy dokładnie przygotować miejsce oraz upewnić się, że wszystkie elementy są kompletne i w dobrym stanie.

Schemat techniczny w rzucie aksonometrycznym przedstawia widok eksplodujący (z rozstrzelonymi elementami) zadaszenia tarasowego Lunaro Bosco, ukazujący wszystkie komponenty składowe niezbędne do montażu konstrukcji. Każdy element został oznaczony numerem w zielonym okręgu, co pozwala na precyzyjną identyfikację części: numer 1 wskazuje profil ścienny montowany do elewacji, natomiast numery 14 i 12 odnoszą się do paneli poliwęglanowych oraz profili dachowych tworzących połacie dachu. Konstrukcja wsparta jest na trzech pionowych słupach nośnych (numer 10), pod którymi widoczne są systemowe fundamenty lub stopy montażowe (numery 6 i 7) wraz z elementami łączącymi (numer 8). Przednia część zadaszenia ukazuje zintegrowany system rynnowy składający się z profilu rynny (numer 2), profilu maskującego (numer 5) oraz zakończeń i uszczelek (numery 3, 24, 21). Schemat szczegółowo prezentuje również drobne akcesoria montażowe, takie jak zaślepki profili (numer 23), systemy uszczelnień gumowych (numery 15, 16, 17, 18, 20) oraz rury odpływowe (numer 9) z łącznikami (numer 4), które są ukryte wewnątrz słupów nośnych. Całość ilustracji wykonana jest czarną linią konturową na białym tle, tworząc kompleksowy przewodnik po strukturze modularnej wiaty, ułatwiający zrozumienie wzajemnych powiązań między aluminiowymi profilami a wypełnieniem z poliwęglanu.

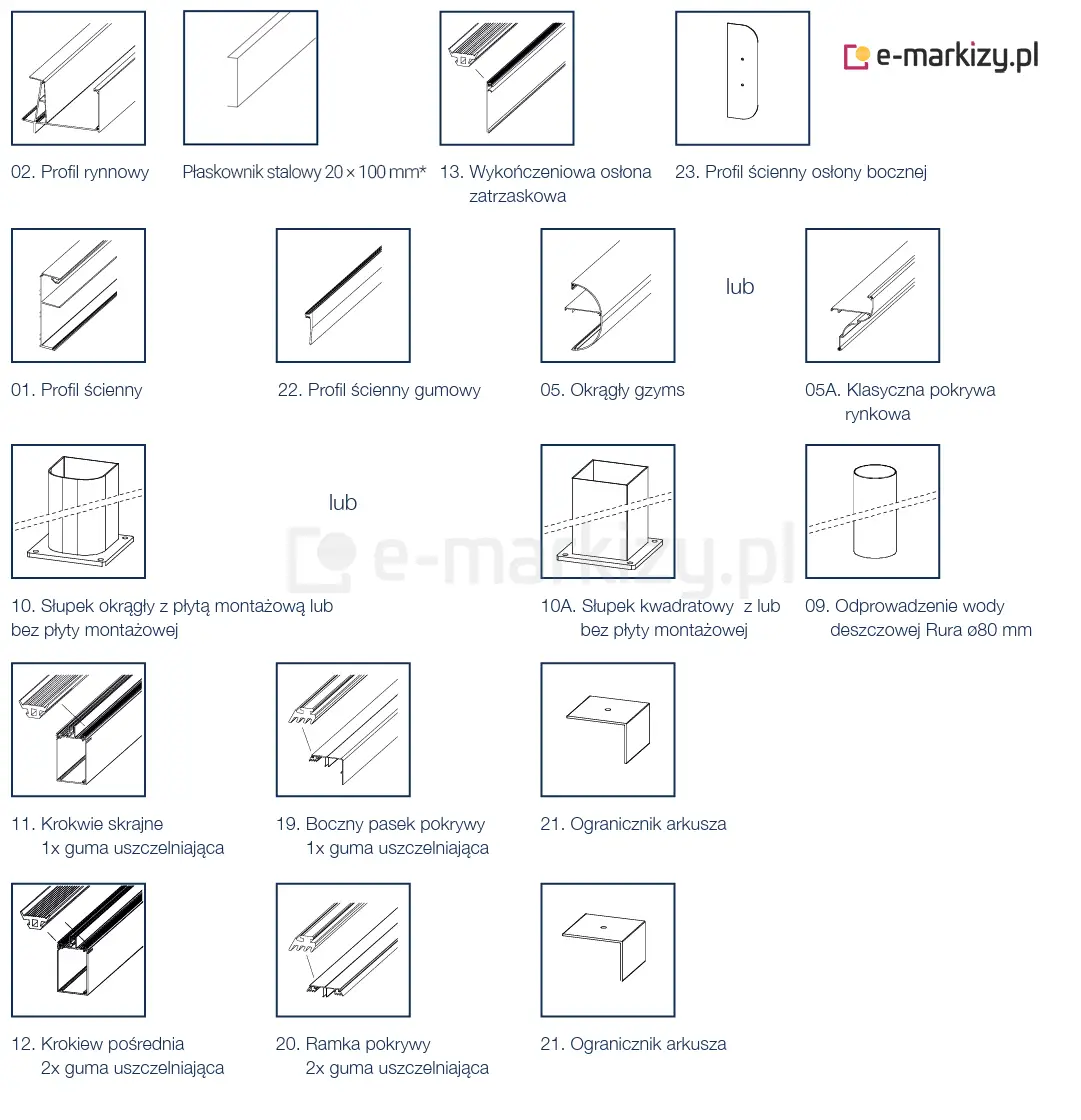

Komponenty

01. Profil ścienny
02. Profil rynny
03. Przedłużenie rynny (Opcja)
04. Łapacz liści
05. Pokrywa rynny okrągłej
05A. Klasyczna pokrywa rynny
06. Podstawa betonowa (Opcja) ze śrubą sześciokątną M8x40 i podkładką
07. Podstawa betonowa z odpływem wody deszczowej (Opcja) ze śrubą sześciokątną M8x40 i podkładką
08. Kolanko odpływu wody deszczowej 90°
08A. Rękaw odpływu wody deszczowej (Opcja)
09. Rura odpływu wody deszczowej ø 80 mm
10. Słup okrągły z podstawą lub bez
10A. Słup kwadratowy z podstawą lub bez
11. Belka boczna (1x uszczelka)
12. Belka pośrednia (2x uszczelka)
13. Pokrywa wykończeniowa
14. Szkło laminowane
16. Taśma przeciwpyłowa (perforowana)
17. Długi profil kondensacyjny
18. Krótki profil kondensacyjny
19. Listwa końcowa (1x uszczelka)
20. Listwa górna (2x uszczelka)
21. Zatrzask profilu L
22. Uszczelka profilu ściennego
23. Pokrywa boczna profilu ściennego
24. Pokrywa boczna profilu rynny okrągłej
24A. Pokrywa boczna profilu rynny klasycznej

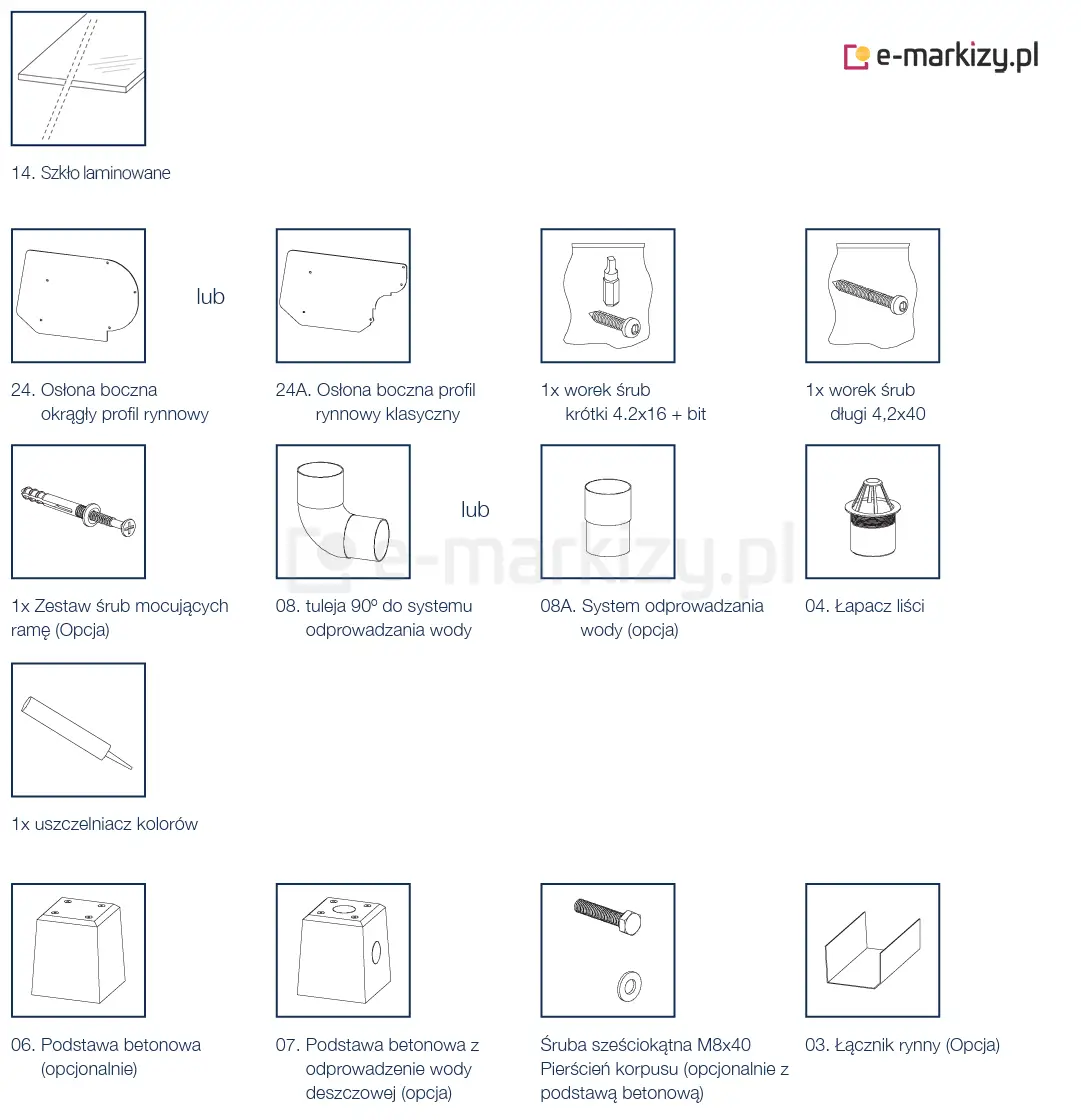

Lista części

Przygotowanie do montażu

Uwaga: Zalecana temperatura pracy z uszczelniaczem wynosi od +5°C do +40°C.

Podłoże i ściana budynku

Zadaszenie należy montować na równym, stabilnym podłożżu.
Miejsce montażu musi być przygotowane do prac i wolne od przeszkód, takich jak meble ogrodowe czy donice. Osoby montujące zadaszenie powinny mieć swobodny dostęp do całego miejsca pracy.
Z podłoża należy usunąć wszystkie przeszkody, w tym korzenie i pozostałości po pracach budowlanych. Instalacje, np. przewody elektryczne, nie mogą kolidować z montażem.
Ze ściany budynku należy usunąć osłony przeciwsłoneczne i inne elementy, które przeszkadzają w montażu.
Powierzchnia ściany w miejscu mocowania profilu przyściennego musi być solidna, równa i płaska.

Wymiary i nachylenie dachu

Zadaszenie Deponti należy zamontować ze spadkiem 15,7 cm na każdy metr długości dachu.
Wysokość mocowania profilu przyściennego oraz wysokość przejścia pod zadaszeniem są ze sobą powiązane i wynikają z tego spadku. Wysokość przejścia mierzy się od dolnej krawędzi rynny do podłoża.
Maksymalna długość dachu wynosi 4 m. Trzeba również przestrzegać wymagań dotyczących maksymalnej rozpiętości bez podpór oraz liczby słupów.

Słupy i łączenie zadaszeń

Maksymalna odległość między słupami wynosi 4 m.
Przy łączeniu zadaszeń pod każdym miejscem ich połączenia musi znajdować się słup.
Rury odprowadzającej wodę deszczową nie wolno umieszczać w słupie, nad którym znajduje się połączenie rynien.

Montaż przy ścianach

Materiały rozszerzają się pod wpływem zmian temperatury. Dlatego zadaszenia nie wolno montować ciasno między dwiema ścianami. Należy pozostawić luz wynoszący 1,5 mm na każdy metr szerokości zadaszenia.
Przy zastosowaniu betonowych podstaw słupów nie można ustawić bezpośrednio przy ścianie, ponieważ podstawa jest szersza od słupa.
Aby ustawić słup bezpośrednio przy ścianie, należy odciąć wystającą część kołnierza mocującego z jednej strony i wywiercić w kołnierzu dwa nowe otwory. Dzięki temu słup będzie można zamocować w czterech punktach.

Wkręty i wiercenie

W zestawie znajdują się specjalne wkręty ze stali nierdzewnej o wymiarach 4,2 × 19 mm oraz 4,2 × 40 mm.
Przed wkręceniem każdego wkrętu należy wywiercić otwór wiertłem o średnicy 3 mm.
Nie dokręcaj wkrętu dalej, gdy jest już mocno osadzony — jego łeb może się urwać. Wkręcaj ostrożnie i odpowiednio ustaw ogranicznik momentu obrotowego, czyli sprzęgło we wkrętarce.

Uwaga: Nigdy nie przewiercaj ani nie przebijaj wkrętem rury PVC odprowadzającej wodę deszczową, która znajduje się wewnątrz jednego ze słupów.

Uszczelniacz

Deponti dostarcza uszczelniacz w kolorze kremowym i grafitowoszarym. Jest on przeznaczony do szczelnego łączenia elementów aluminiowych ze sobą oraz aluminium z większością typowych materiałów budowlanych, np. ścianą lub betonem. Stosuj go zgodnie z instrukcją na opakowaniu.
Uszczelniacz dołączony do zestawu nie nadaje się do uszczelniania płyt poliwęglanowych. Jeśli płyta wymaga uszczelnienia, np. wokół przechodzącej przez nią rury spustowej, należy użyć specjalnego przezroczystego uszczelniacza z oferty Deponti. Można go kupić u sprzedawców produktów tej marki.

Uszczelki gumowe

Zadaszenie Deponti jest standardowo wyposażone we wstępnie zamontowane uszczelki gumowe, dopasowane kolorystycznie do konstrukcji. Przed montażem należy przyciąć do odpowiedniej długości uszczelki zarówno w aluminiowych listwach maskujących, jak i w belkach.
Jeśli uszczelki są odkształcone, można je wyprostować przez lekkie podgrzanie, np. suszarką do włosów lub urządzeniem nadmuchującym ciepłe powietrze.

Zdejmowanie folii ochronnej

Folię ochronną z elementów aluminiowych najlepiej zdjąć jak najpóźniej, aby chronić je przed uszkodzeniem.
Podczas montażu odciągnij folię o kilka centymetrów od krawędzi elementów. Dzięki temu nie zostanie zakleszczona w profilach, co utrudniłoby jej późniejsze usunięcie.

Montaż

Montaż profilu ściennego

Jeżeli profil ścienny ma odpowiednią długość i nie wymaga skracania, można od razu przystąpić do jego montażu. Jeśli jest za długi, należy najpierw przyciąć go do wymaganej długości.
Ważne: na tym etapie nie wkładaj jeszcze dostarczonej uszczelki gumowej do profilu ściennego. Uszczelkę zamontujemy dopiero pod koniec całego montażu.

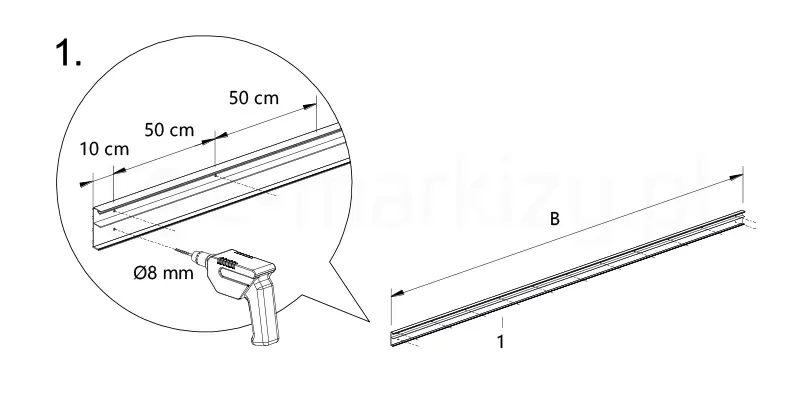

Krok 1 – przygotowanie otworów

W profilu ściennym należy wywiercić otwory montażowe w odstępach około 50 cm.

Pierwszy otwór wykonaj około 10 cm od końca profilu.
Ostatni otwór powinien znajdować się około 10 cm od drugiego końca profilu.
Do wiercenia użyj wiertła do metalu o średnicy 8 mm (Ø 8 mm).

Tak przygotowany profil jest gotowy do dalszego montażu.

Krok 2 – wyznaczenie miejsca montażu

Na ścianie zaznacz linię wyznaczającą dolną krawędź profilu ściennego.
Następnie przyłóż profil ścienny do zaznaczonej linii i upewnij się, że znajduje się we właściwym miejscu. Przez wcześniej wywiercone w profilu otwory zaznacz na ścianie punkty, w których należy wykonać otwory montażowe.

Krok 3 – wiercenie otworów w ścianie

W zaznaczonych miejscach wywierć otwory za pomocą wiertła do betonu o średnicy 8 mm (Ø 8 mm).
Przed wykonaniem otworów i podczas dalszego montażu upewnij się, że profil ścienny jest ustawiony idealnie poziomo.

Krok 4 – zamocowanie profilu ściennego

Solidnie przymocuj profil ścienny do przygotowanej ściany.
Elementy mocujące należy dobrać i zapewnić we własnym zakresie, odpowiednio do rodzaju i konstrukcji ściany. Śruby i kołki mocujące muszą być przeznaczone do danego typu podłoża i zapewniać odpowiednią stabilność konstrukcji.

Krok 5 – przygotowanie profilu do uszczelnienia

Górną część profilu ściennego, w miejscu styku ze ścianą, należy dokładnie odtłuścić. Powierzchnia powinna być czysta, sucha i wolna od zabrudzeń, aby zapewnić prawidłową przyczepność uszczelniacza.

Krok 6 – uszczelnienie profilu ściennego

Nałóż uszczelniacz wzdłuż górnej krawędzi profilu ściennego, w miejscu jego połączenia ze ścianą.
Uszczelnienie należy wykonać dokładnie na całej długości profilu. Następnie wygładź warstwę uszczelniacza tak, aby uzyskać estetyczne, gładkie i przede wszystkim wodoszczelne połączenie.

Wstępny montaż rynny

Jeżeli rynna ma standardowo odpowiednią długość, można od razu przystąpić do jej wstępnego montażu.
Jeśli rynna wymaga dopasowania, należy najpierw przyciąć ją do wymaganej długości, a następnie przygotować do wstępnego montażu.

Montaż łapacza liści w rynnie

Krok 1 – dopasowanie łapacza liści

Przytnij łapacz liści z jednej strony, tak aby można było prawidłowo dopasować go i umieścić wewnątrz profilu rynnowego.

Krok 2 – wykonanie otworu w rynnie

Połóż rynnę płasko i stabilnie na stole lub kozłach montażowych.
Następnie określ, po której stronie rynny będzie znajdował się słupek odprowadzający wodę deszczową wraz z łapaczem liści – po lewej czy po prawej stronie.
W wybranym miejscu zaznacz położenie otworu przeznaczonego na łapacz liści.

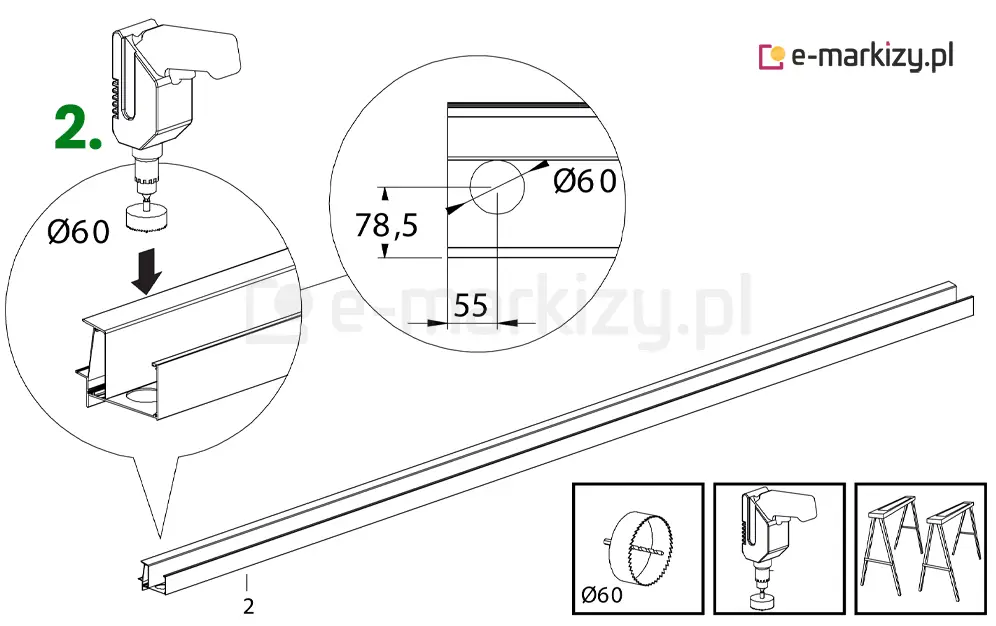

Następnie ostrożnie wykonaj w rynnie otwór o średnicy 60 mm (Ø 60 mm), używając odpowiedniej otwornicy.

Krok 3 – nałożenie uszczelniacza

Nałóż uszczelniacz na spód łapacza liści, równomiernie w miejscu, które będzie stykać się z rynną.

Krok 4 – montaż łapacza liści

Umieść łapacz liści w przygotowanym wcześniej otworze w rynnie.
Ważne: odcięta wcześniej strona łapacza liści powinna znajdować się od strony pustych komór profilu rynnowego.
Po zamontowaniu łapacza liści dokładnie uszczelnij połączenie dookoła, tak aby uzyskać szczelne i wodoszczelne połączenie z rynną.

Mocowanie profilu dekoracyjnego do rynny

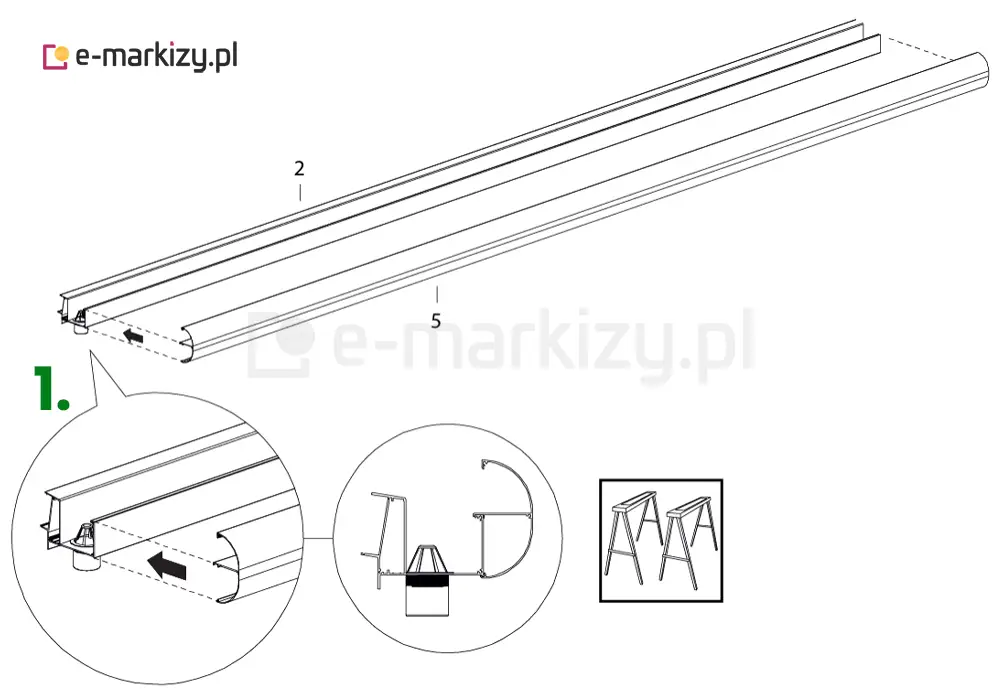

Krok 1 – przygotowanie rynny

Połóż rynnę płasko i stabilnie na stole lub kozłach montażowych.
Następnie umieść pokrywę rynny na górnej części rynny, odpowiednio ją dopasowując.

Krok 2 – mocowanie pokrywy rynny

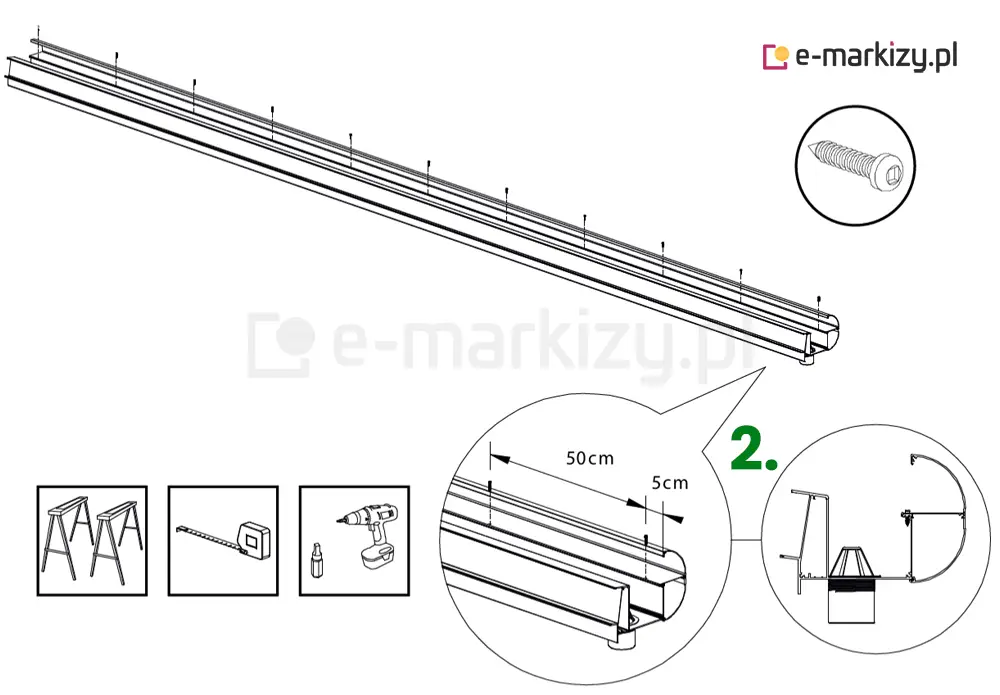

Przymocuj pokrywę rynny za pomocą dostarczonych krótkich śrub ze stali nierdzewnej o wymiarach 4,2 × 19 mm.
Rozmieszczenie śrub powinno wyglądać następująco:

pierwszą śrubę umieść około 5 cm od końca rynny,
kolejne śruby montuj w odstępach około 50 cm,
ostatnia śruba powinna znajdować się około 5 cm od drugiego końca rynny.

Przed wkręceniem każdej śruby pamiętaj o wykonaniu otworu wstępnego wiertłem Ø 3 mm.

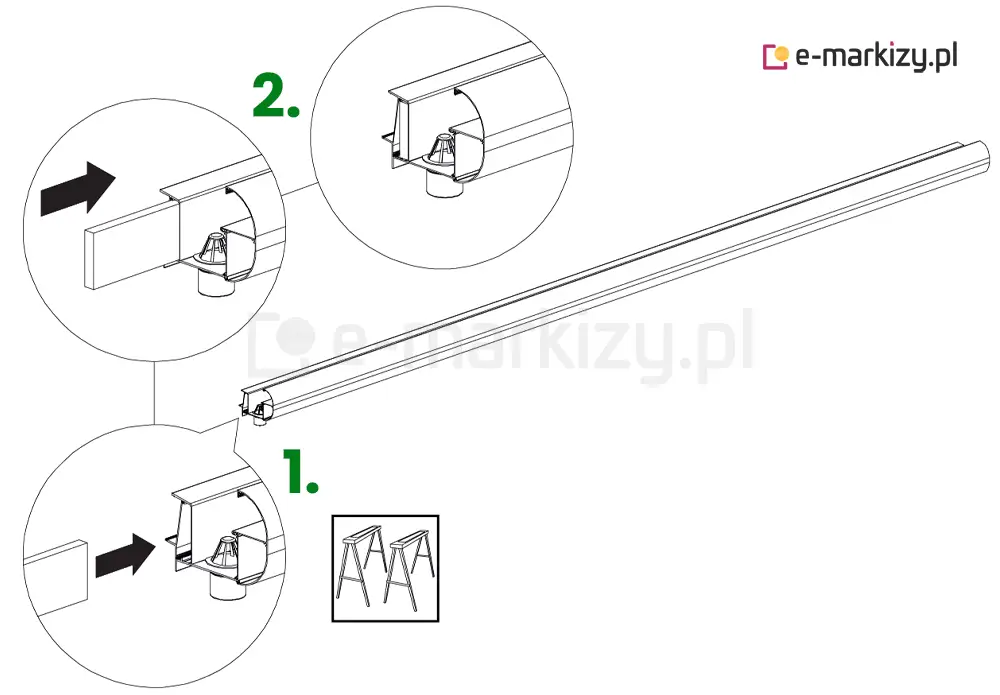

Montaż płaskownika stalowego w rynnie

W rynnie montuje się płaskownik stalowy o wymiarach 20 × 100 mm, który stanowi podparcie dla szkła.

Krok 1.

Połóż rynnę płasko na stole lub kozłach roboczych. Upewnij się, że leży stabilnie.

Krok 2.

Wsuń płaskownik stalowy do rynny. Użyj środka smarującego, aby ułatwić wsuwanie.

Montaż słupków, rynny i krokwi skrajnych

Montaż podpór i słupków do podłoża

Poniżej przedstawiamy najczęściej stosowane sposoby mocowania podpór i słupków do podłoża:

A – montaż do kostki brukowej,
B – montaż do podłoża betonowego,
C – montaż na trawie lub gruncie z wykorzystaniem betonowej podstawy.

Są to najpopularniejsze rozwiązania, jednak w zależności od rodzaju podłoża i warunków montażowych można zastosować również inne, indywidualnie wykonane sposoby mocowania.

Jeżeli zadaszenie ma być montowane na trawie lub gruncie, można wykorzystać gotowe betonowe podstawy przeznaczone do montażu słupków. Alternatywnie można we własnym zakresie wykonać niewielkie fundamenty betonowe, odpowiednio dopasowane do konstrukcji i warunków podłoża.

Zbliżenie na zaokrągloną podporę zadaszenia tarasowego Lunaro w kolorze antracytowym, zamocowaną za pomocą czterech śrub do kostki brukowej. W prawym dolnym rogu kwadratowy znacznik z zieloną literą A na jasnym, białym tle.

A. Montaż do kostki brukowej

Zbliżenie na wariant B: mocowanie podpory zadaszenia tarasu Lunaro do betonowego podłoża za pomocą czterech śrub. W prawym dolnym rogu widoczny jest kwadratowy znacznik z zieloną literą B na białym tle.

B. Montaż do podłoża betonowego

Zbliżenie na zaokrągloną podporę zadaszenia tarasowego Lunaro w kolorze antracytowym, zamocowaną za pomocą czterech śrub do betonowego fundamentu. W prawym dolnym rogu kwadratowy znacznik z zieloną literą C na jasnym, białym tle.

C. Montaż na trawie lub gruncie

Montaż słupków (C) na podstawach betonowych (opcja)

W pierwszej kolejności określ dokładne położenie betonowych podstaw słupków oraz podstawy betonowej z odprowadzeniem wody deszczowej.

Betonowe podstawy należy umieścić w podłożu możliwie dokładnie zgodnie z wyznaczonymi wcześniej wymiarami.

Podczas montażu zwróć uwagę na następujące wymagania:

Górna powierzchnia betonowej podstawy powinna znajdować się co najmniej 100 mm poniżej poziomu gruntu.
Podstawy betonowe należy ustawić idealnie poziomo.
Środek podstawy betonowej powinien znajdować się w odległości B + 55 mm od tylnej części profilu ściennego.
Upewnij się, że wszystkie betonowe podstawy są ustawione dokładnie prostopadle do konstrukcji i względem siebie.
Podłącz odpływ wody do bocznego wylotu betonowej podstawy słupka systemu odprowadzania wody.

Dokładne i prawidłowe ustawienie podstaw na tym etapie jest istotne dla późniejszego prawidłowego montażu słupków oraz całej konstrukcji zadaszenia.

Krok 1 – ustawienie słupka z odprowadzeniem wody

Umieść słupek wyposażony w rurę PVC do odprowadzania wody deszczowej w miejscu przygotowanej betonowej podstawy systemu odprowadzania wody.

Krok 2 – podłączenie odpływu i zamocowanie słupka

Umieść mufę HWA w betonowej podstawie HWA, a następnie podłącz do niej tuleję odpływową.

Ustaw słupek wraz z tuleją odpływową na betonowej podstawie systemu odprowadzania wody. Następnie solidnie przymocuj słupek za pomocą śrub z łbem sześciokątnym M8 × 40 wraz z podkładkami.

Po zamocowaniu dokładnie sprawdź ustawienie słupka i upewnij się, że jest prawidłowo wypoziomowany.

Krok 3 – montaż pozostałych słupków

Umieść pozostałe słupki na przygotowanych betonowych podstawach.

Każdy słupek należy dokładnie ustawić i sprawdzić jego położenie za pomocą poziomicy, aby wszystkie elementy były prawidłowo wypoziomowane i ustawione względem konstrukcji.

Montaż rynny

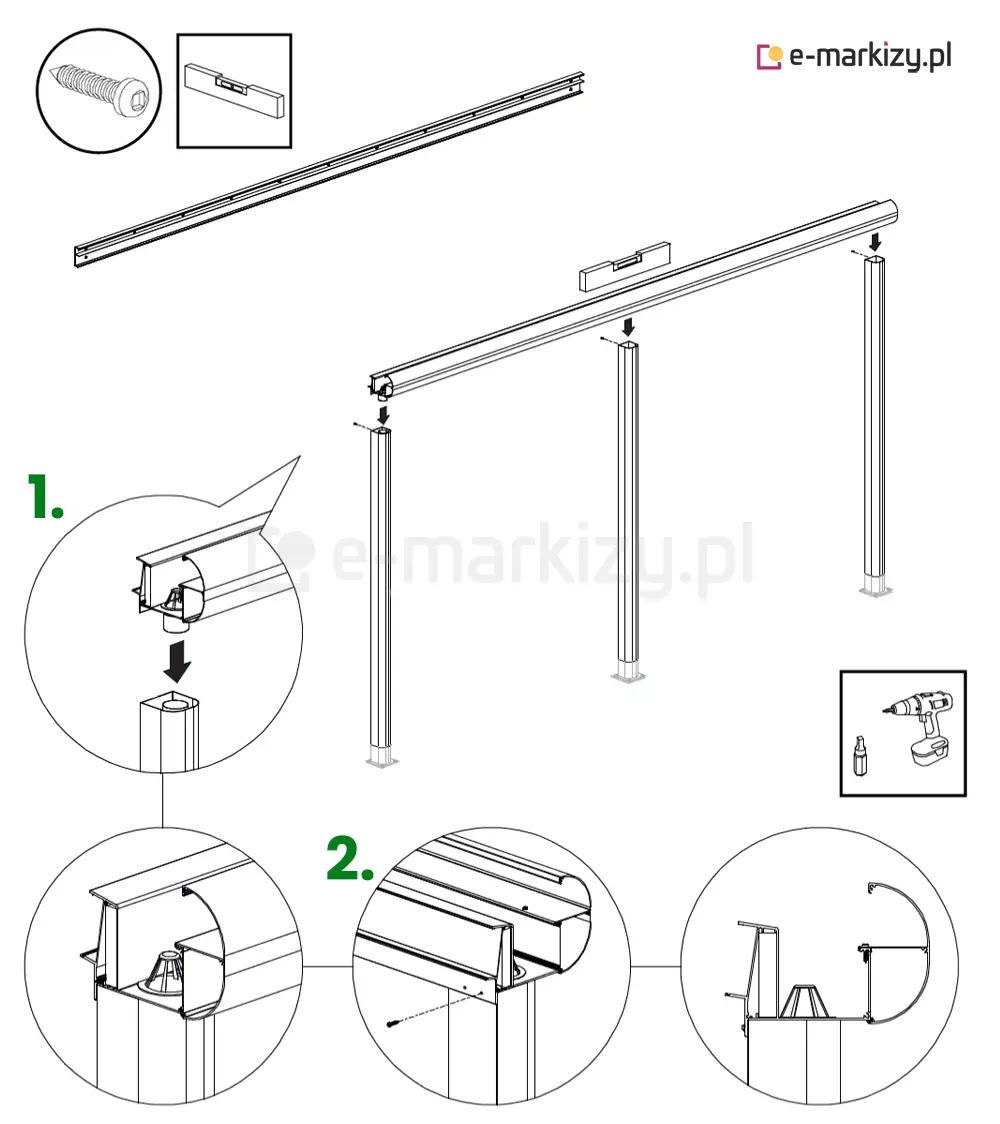

Krok 1 – ustawienie rynny

Umieść wcześniej wstępnie zmontowany profil rynnowy na słupkach.

Upewnij się, że łapacz liści prawidłowo i stabilnie łączy się z rurą PVC systemu odprowadzania wody znajdującą się w słupku. Łapacz liści powinien bezpiecznie wchodzić na rurę odpływową.

Krok 2 – wstępne mocowanie rynny

Przymocuj rynnę do każdego słupka za pomocą jednego krótkiego wkrętu, prowadząc go od dolnej krawędzi profilu rynnowego do słupka.

Takie wstępne mocowanie pozwala na późniejsze, ewentualne skorygowanie położenia rynny.

Ważne: każdy słupek należy ostatecznie przymocować do rynny za pomocą 2 śrub. Dlatego pierwszej śruby nie umieszczaj centralnie na słupku. Powinna znajdować się około 1/3 szerokości słupka od jego boku, tak aby pozostawić miejsce na drugą śrubę.

Uwaga: podczas wiercenia i wkręcania śrub zachowaj szczególną ostrożność. Nie wolno przewiercić ani wkręcać śruby przez rurę PVC systemu odprowadzania wody, znajdującą się wewnątrz słupka.

Krok 3 – ostateczne mocowanie rynny

Od góry rynny wkręć 2 śruby w dół, do kanałów śrubowych znajdujących się w słupkach.

Dokręcenie śrub spowoduje dociągnięcie i stabilne połączenie rynny ze słupkami.

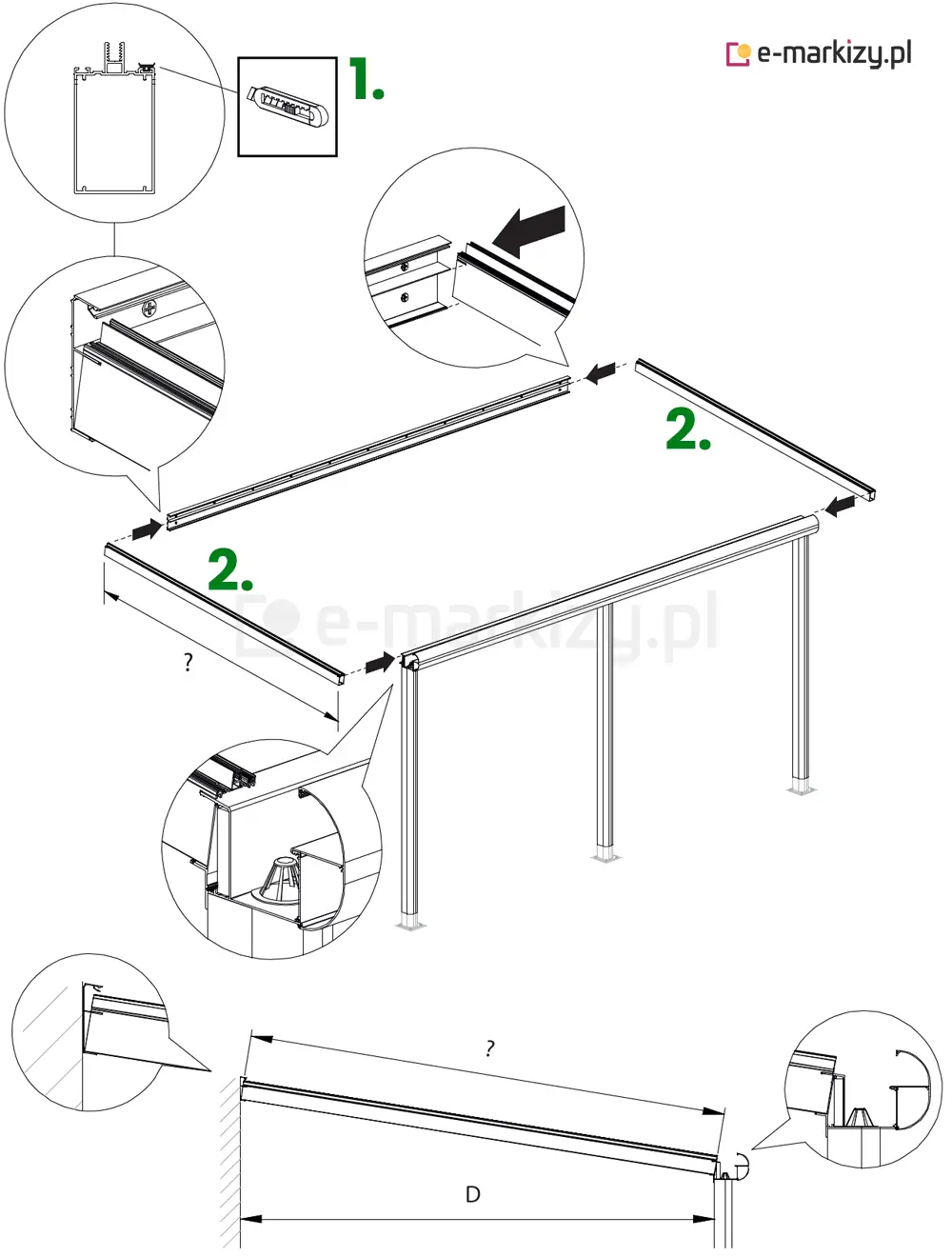

Montaż krokwi skrajnych

Krok 1 – dopasowanie uszczelek

Ostrożnie przytnij fabrycznie zamontowane uszczelki gumowe w krokwiach skrajnych do odpowiedniej długości.

Uszczelki należy dopasować tak, aby prawidłowo przylegały do elementów konstrukcji i nie utrudniały ich montażu.

Krok 2 – montaż krokwi skrajnych

Umieść kolejno lewą i prawą krokiew skrajną w profilu rynnowym oraz profilu ściennym.

Podczas ustawiania krokwi upewnij się, że ich zewnętrzne krawędzie są zlicowane z końcami profilu rynnowego i profilu ściennego. Dzięki temu elementy będą prawidłowo ustawione względem całej konstrukcji.

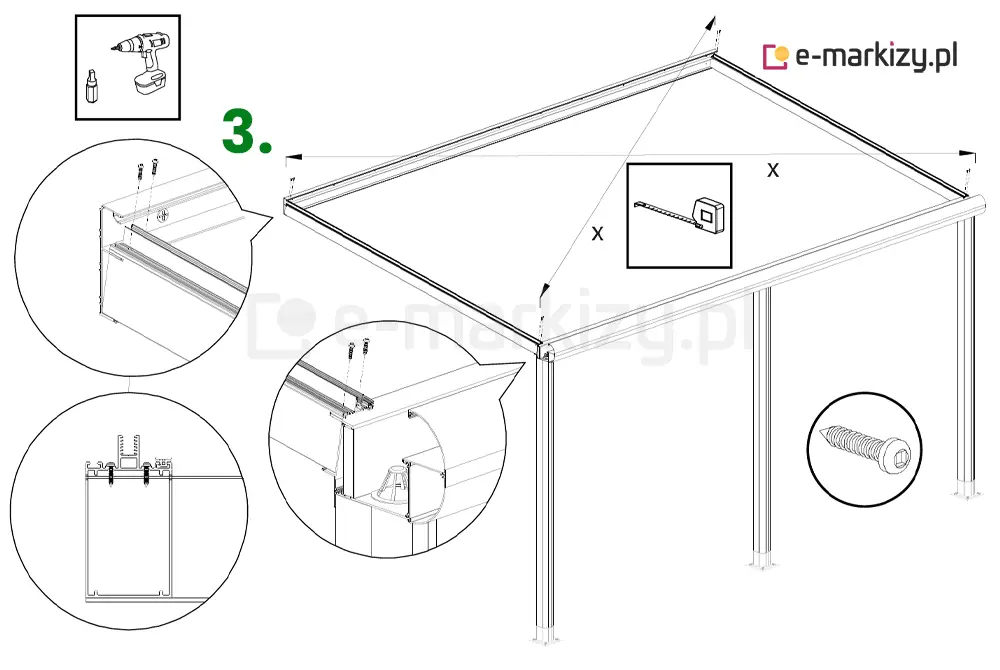

Mocowanie krokwi skrajnych

Krok 3.

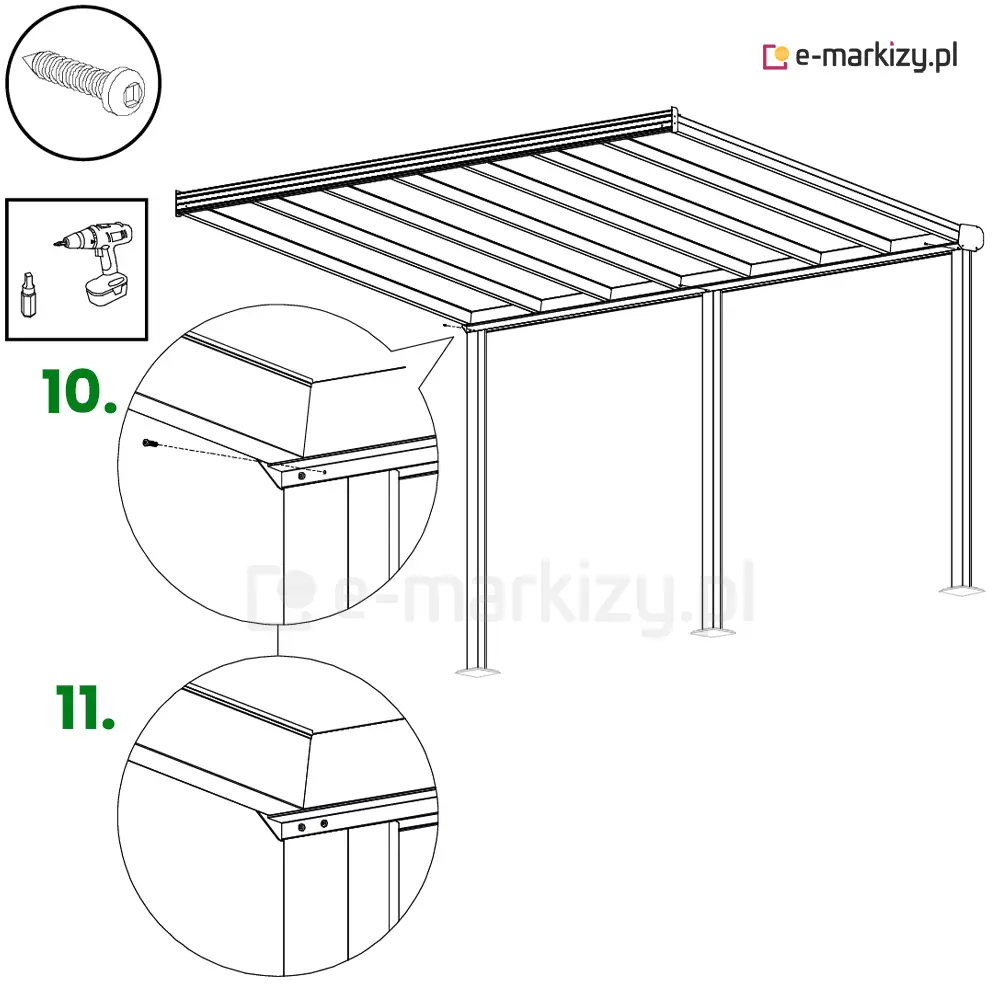

Przykręć każdą krokiew skrajną od góry do profilu rynnowego oraz profilu ściennego, używając po jednej krótkiej śrubie w każdym punkcie mocowania.

Po wstępnym zamocowaniu sprawdź, czy cała konstrukcja zadaszenia jest ustawiona idealnie prostopadle.

Po upewnieniu się, że konstrukcja jest prawidłowo ustawiona, ostatecznie przymocuj każdą krokiew skrajną za pomocą drugiego wkrętu.

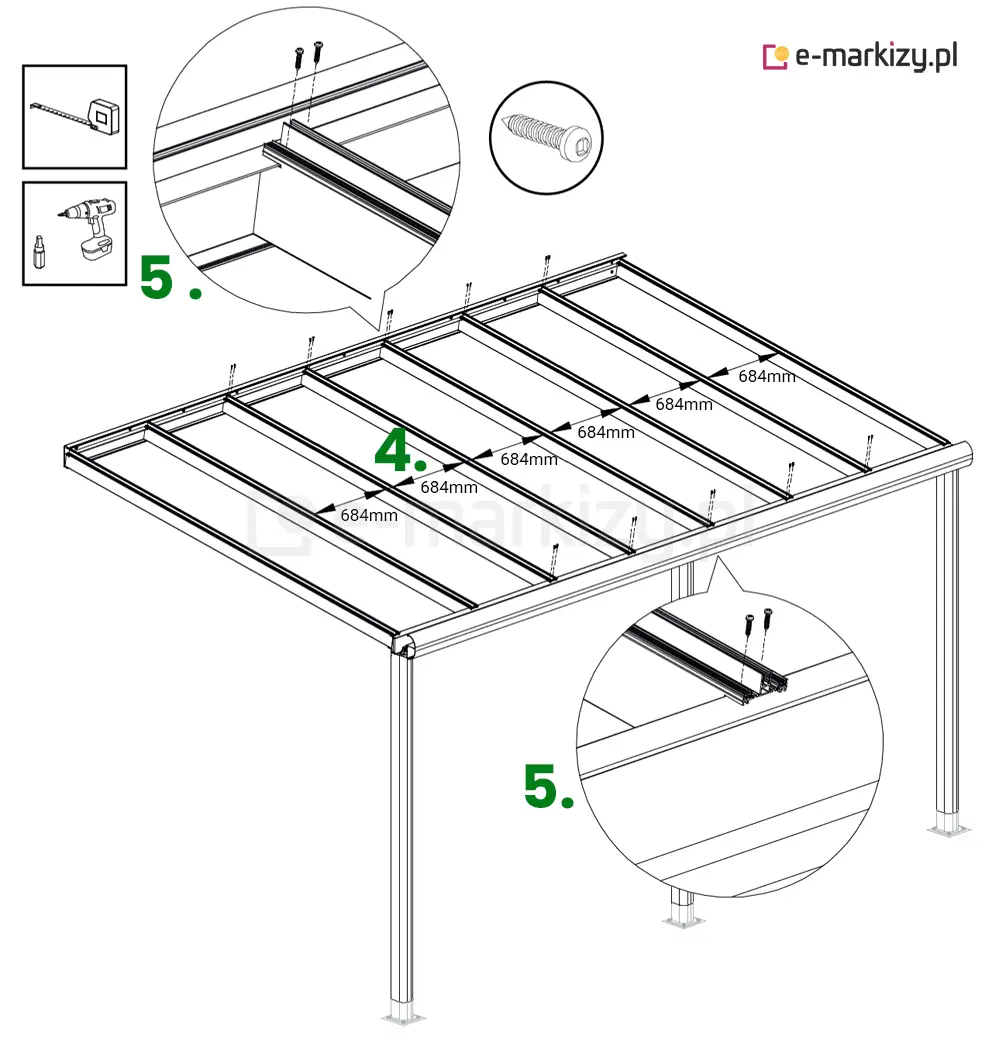

Montaż krokwi pośrednich

Uwaga: jeżeli zadaszenie będzie wyposażone w oświetlenie Deponti LED, zalecamy zamontowanie oświetlenia przed rozpoczęciem montażu krokwi pośrednich.

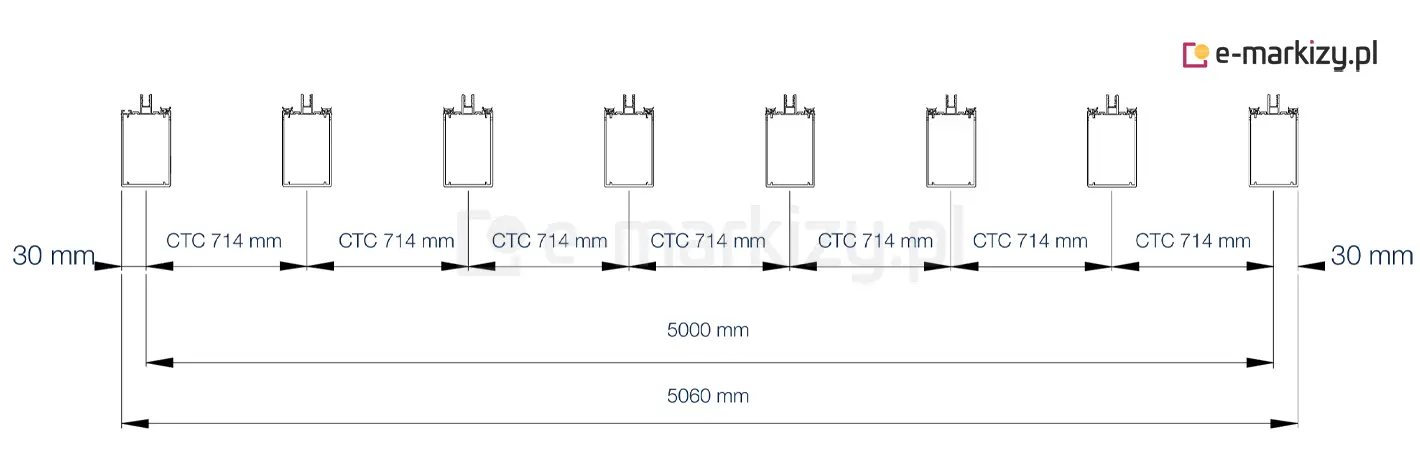

Jeżeli nie skracasz szerokości zadaszenia, pokrywy profilu rynnowego mogą służyć jako dystanse ułatwiające prawidłowe rozmieszczenie krokwi pośrednich.

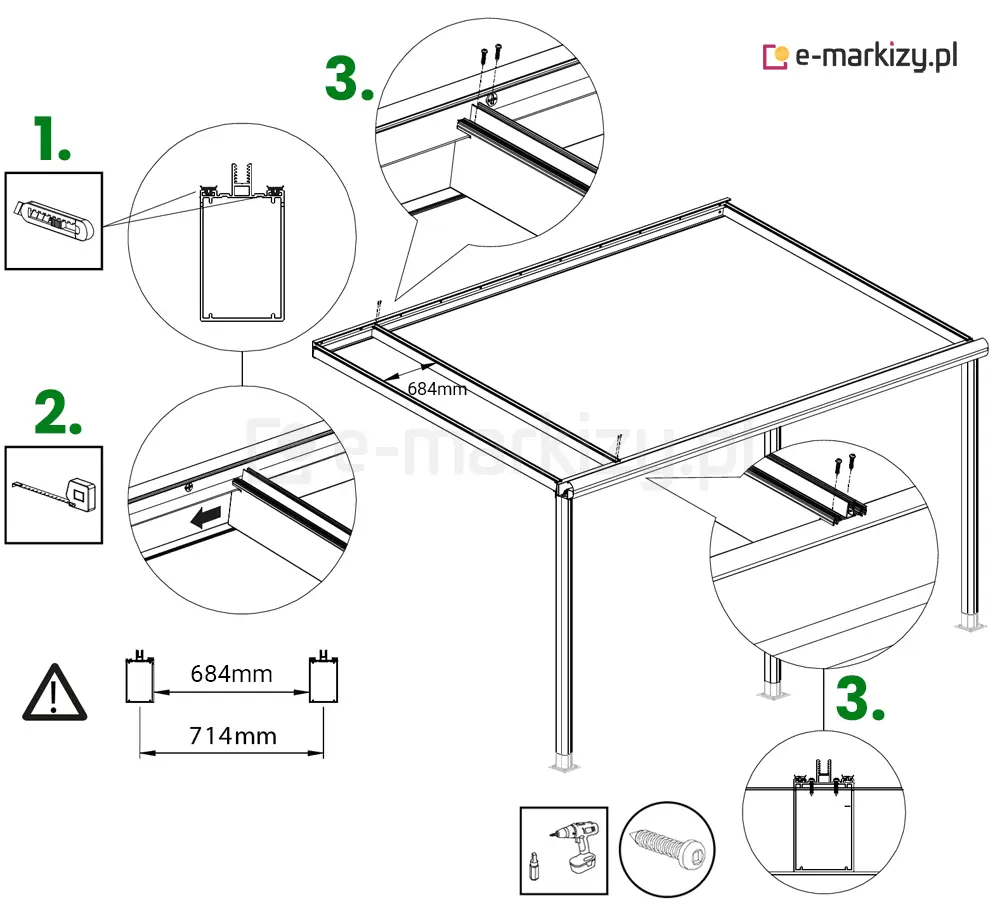

Standardowa szerokość paneli wynosi 68,4 cm, natomiast krokiew pośrednia powinna być rozmieszczona w odstępach 71,4 cm, mierząc od środka jednej krokwi do środka kolejnej.

Krok 1 – dopasowanie uszczelek

Ostrożnie przytnij fabrycznie zamontowane uszczelki gumowe w krokwiach pośrednich do odpowiedniej długości.

Krok 2 – ustawienie pierwszej krokwi

Umieść pierwszą krokiew pośrednią w profilu rynnowym, zachowując wymaganą odległość wynikającą z przyjętego rozstawu.

Krok 3 – mocowanie krokwi

Przymocuj krokiew pośrednią do profilu rynnowego oraz profilu ściennego za pomocą 2 krótkich śrub.

Krok 4 – ustawienie pozostałych krokwi

Umieść pozostałe krokwie pośrednie w profilu rynnowym, zachowując odpowiedni rozstaw zgodnie z wcześniejszymi wskazówkami.

Upewnij się, że wszystkie krokwie są ustawione prosto i w odpowiednich odległościach od siebie.

Krok 5 – mocowanie krokwi

Przymocuj każdą krokiew pośrednią do profilu rynnowego oraz profilu ściennego, używając 2 krótkich śrub na każdą krokiew.

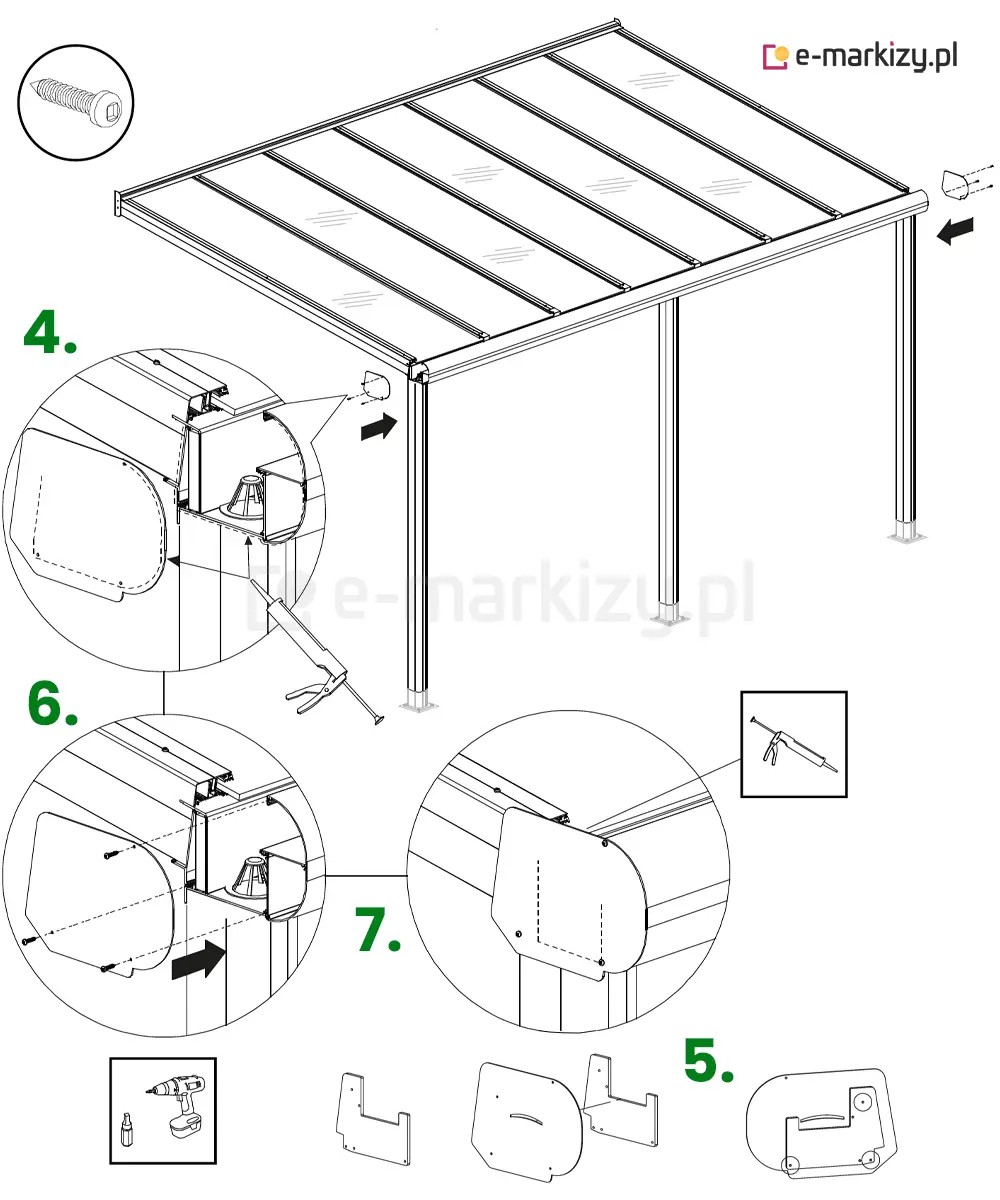

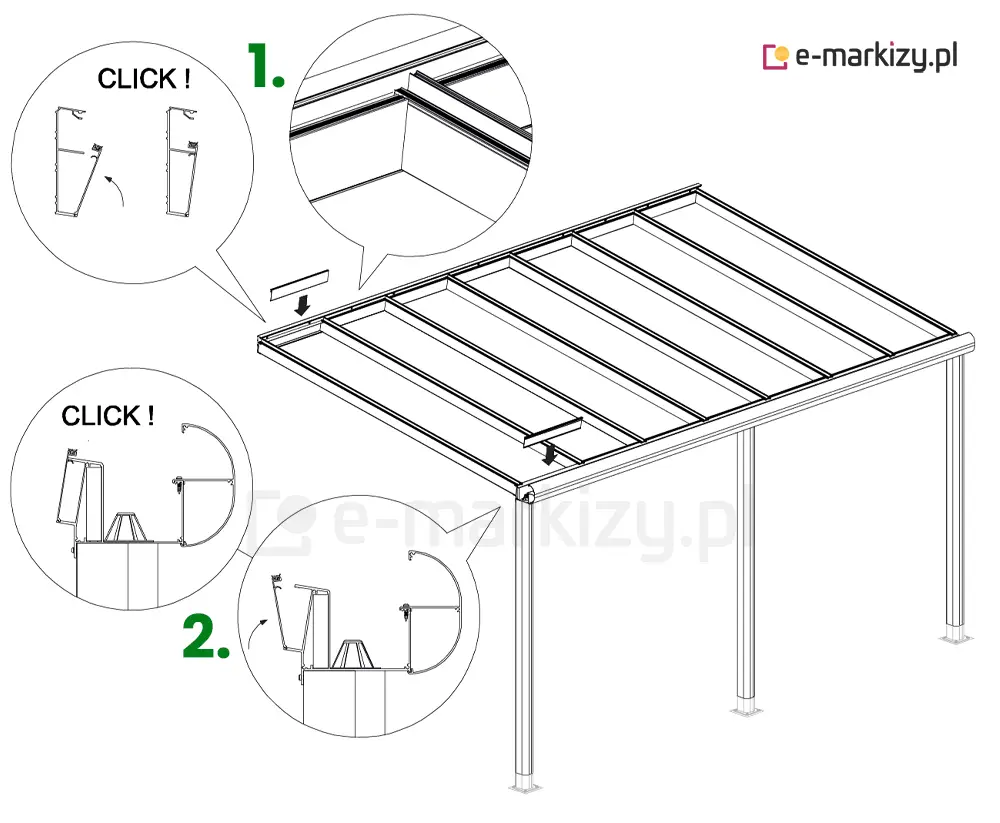

Montaż osłon bocznych

Ważne: przed zamontowaniem osłon bocznych upewnij się, że całe okablowanie oświetlenia LED zostało ułożone i podłączone.

Zalecamy umieszczenie transformatora za wykończeniową listwą zatrzaskową. Takie rozwiązanie zapewnia łatwy dostęp do transformatora w razie konieczności wykonania późniejszego serwisu lub konserwacji.

Krok 1 – montaż osłon przy profilu ściennym

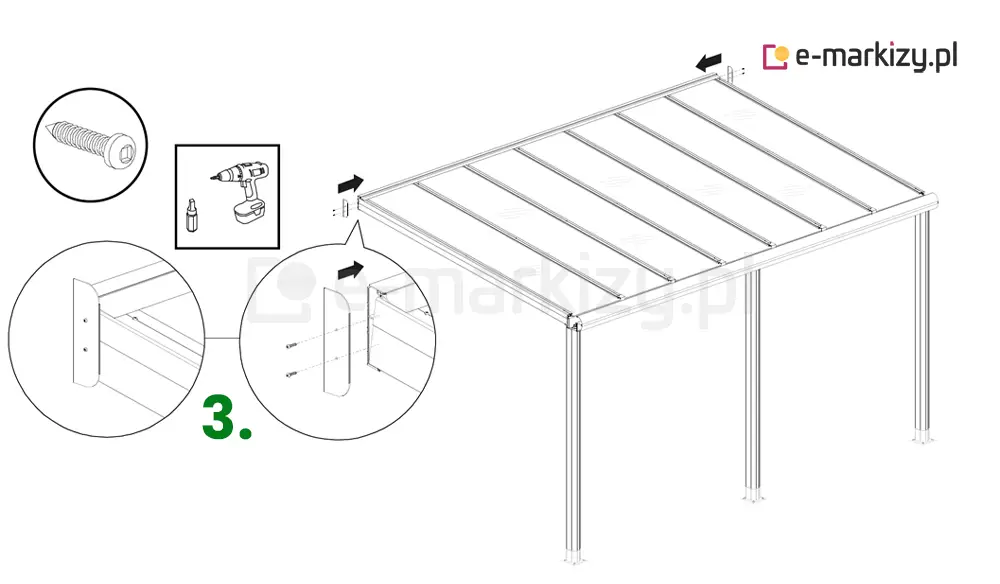

Wsuń osłony boczne do wnętrza profilu ściennego, umieszczając je we właściwym położeniu.

Krok 2 – montaż osłon przy profilu rynnowym

Następnie wsuń osłony boczne do wnętrza profilu rynnowego, tak aby zostały prawidłowo osadzone w konstrukcji.

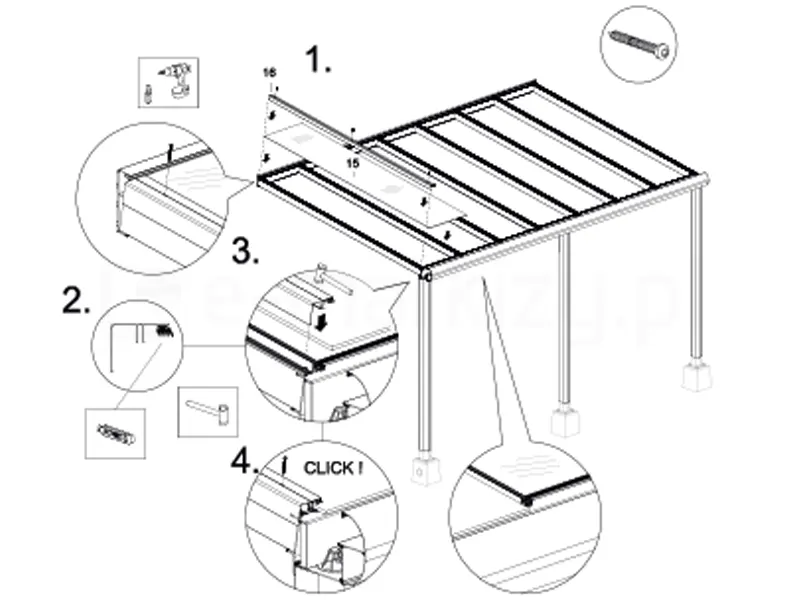

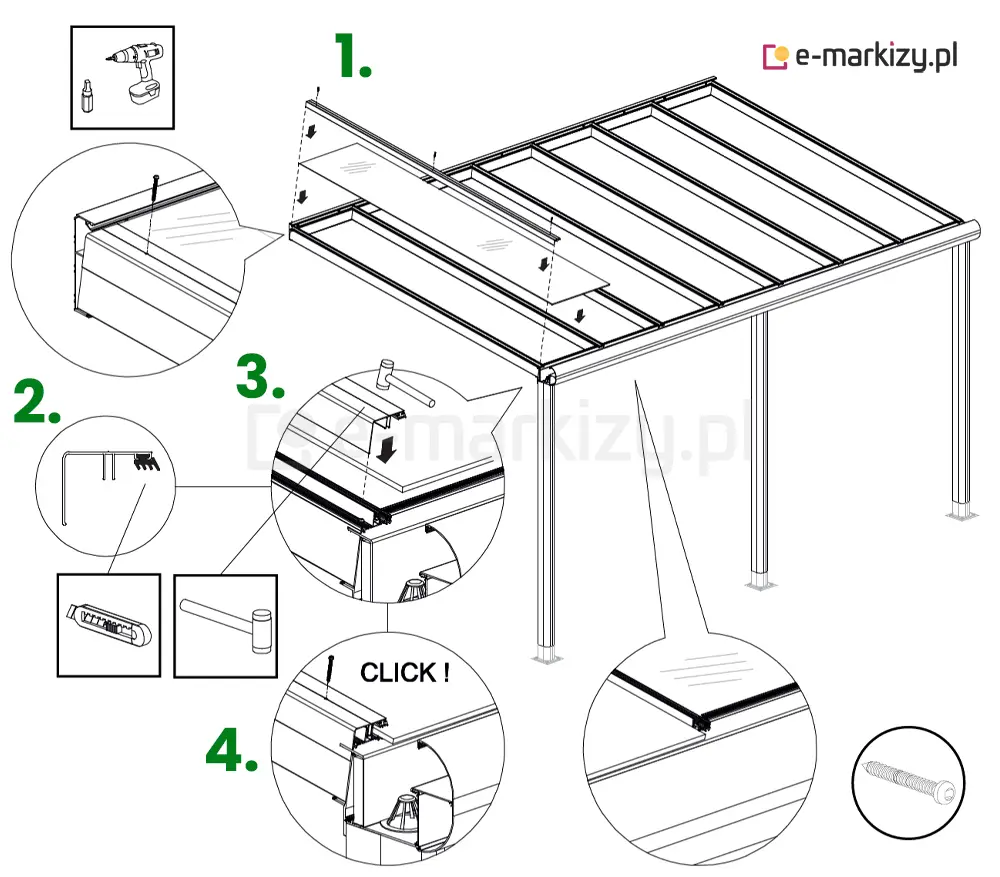

Montaż paneli szklanych

Krok 1 – ułożenie pierwszego panelu

Umieść pierwszy panel szklany między belkami.

Ważne: długość panelu szklanego jest równa długości dachu powiększonej o 20 mm. Panel wystaje poza belkę o około 25 mm z każdej strony.

Krok 2 – przycięcie uszczelek

Ostrożnie przytnij do odpowiedniej długości fabrycznie zamontowane uszczelki gumowe w aluminiowej skrajnej listwie maskującej.

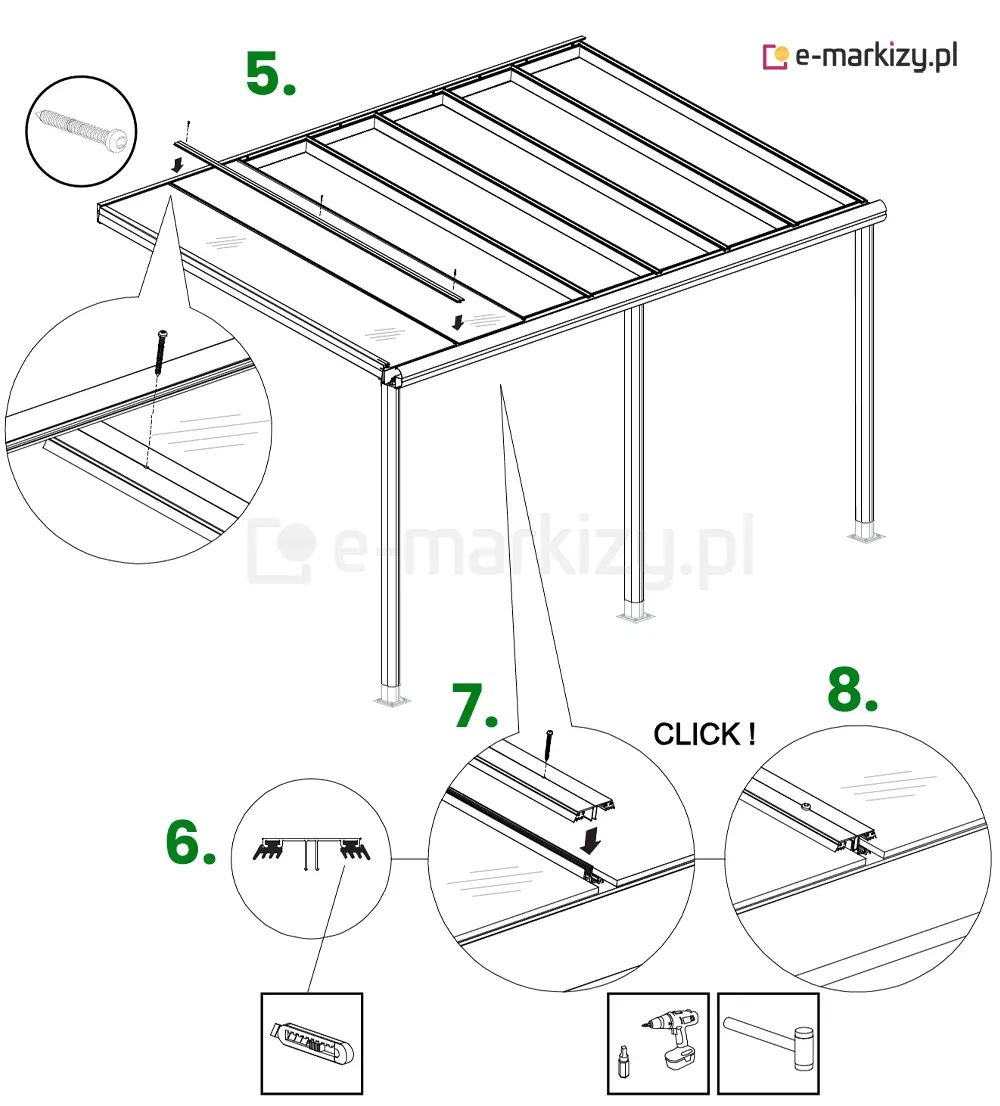

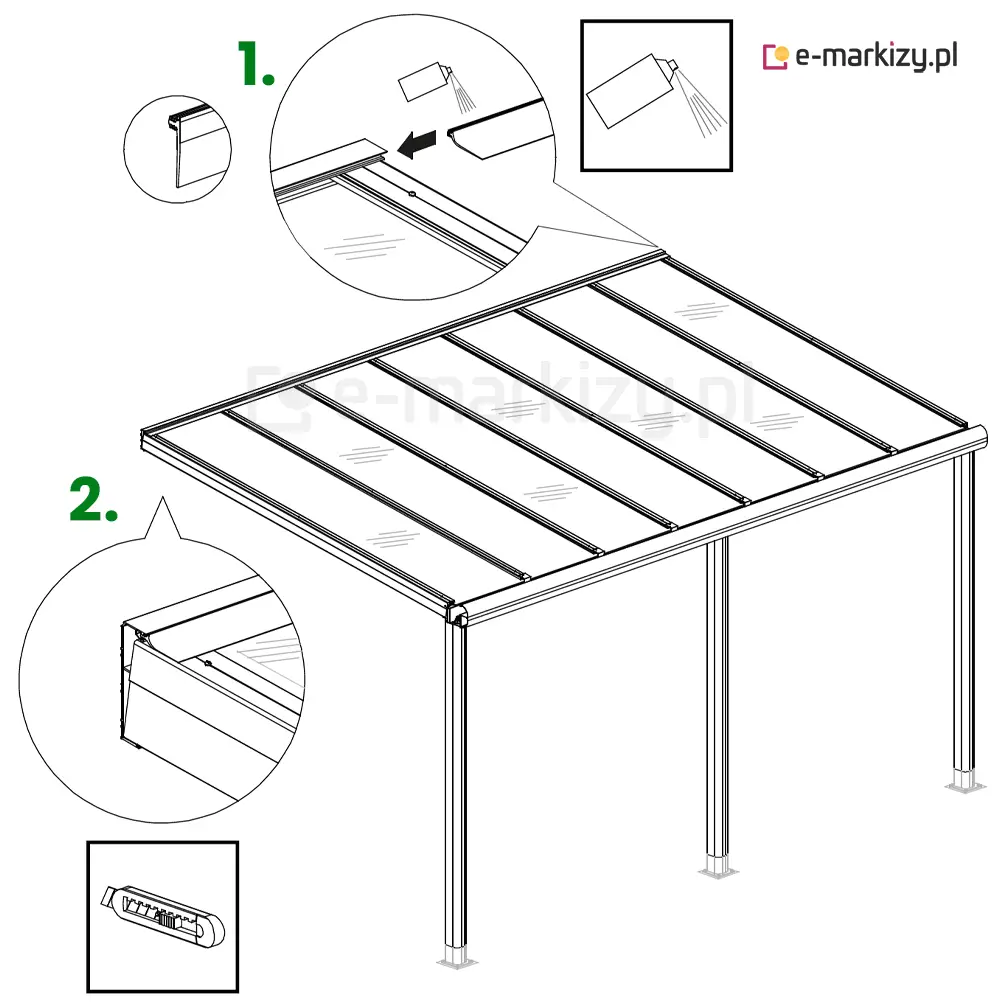

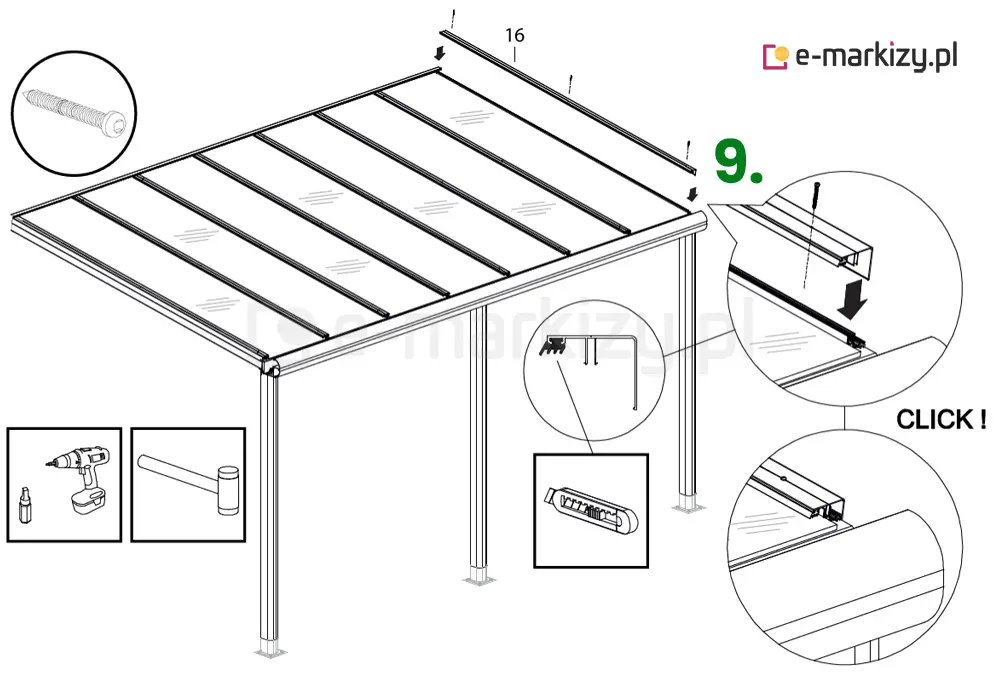

Krok 3 – przygotowanie i osadzenie listwy maskującej

W skrajnej listwie maskującej wywierć wiertłem o średnicy 3 mm trzy otwory: jeden u góry, jeden na dole i jeden pośrodku.

Załóż listwę i wyrównaj jej końce z końcami belki od strony ściany i od strony rynny.

Od strony ściany listwa powinna wsunąć się nieco pod profil przyścienny, co zapewnia dodatkowe mocowanie.

Gdy listwa jest prawidłowo ustawiona, zatrzaśnij listwę wykończeniową w belce skrajnej, używając gumowego młotka.

Krok 4 – przykręcenie listwy maskującej

Przykręć skrajną listwę maskującą do belki skrajnej w trzech miejscach: u góry, na dole i pośrodku.

Użyj długich wkrętów ze stali nierdzewnej.

Krok 5 – ułożenie drugiego panelu

Umieść drugi panel szklany między belkami.

Krok 6 – przycięcie uszczelek

Ostrożnie przytnij do odpowiedniej długości fabrycznie zamontowane uszczelki gumowe w aluminiowej środkowej listwie maskującej.

Krok 7 – przygotowanie i osadzenie środkowej listwy maskującej

W środkowej listwie maskującej wywierć wiertłem o średnicy 3 mm trzy otwory: jeden u góry, jeden na dole i jeden pośrodku.

Załóż listwę. Od strony ściany powinna wsunąć się nieco pod profil przyścienny, co zapewnia dodatkowe mocowanie.

Gdy listwa jest prawidłowo ustawiona, zatrzaśnij listwę wykończeniową w belce środkowej, używając gumowego młotka.

Krok 8 – przykręcenie środkowej listwy maskującej

Przykręć środkową listwę maskującą do belki środkowej w trzech miejscach: u góry, na dole i pośrodku.

Użyj długich wkrętów ze stali nierdzewnej.

Krok 9 – montaż pozostałych listew maskujących

Zamontuj pozostałe listwy maskujące, powtarzając czynności opisane w krokach 1–8 na stronach 29 i 30.

Krok 10 – montaż zabezpieczeń przed zsuwaniem się paneli

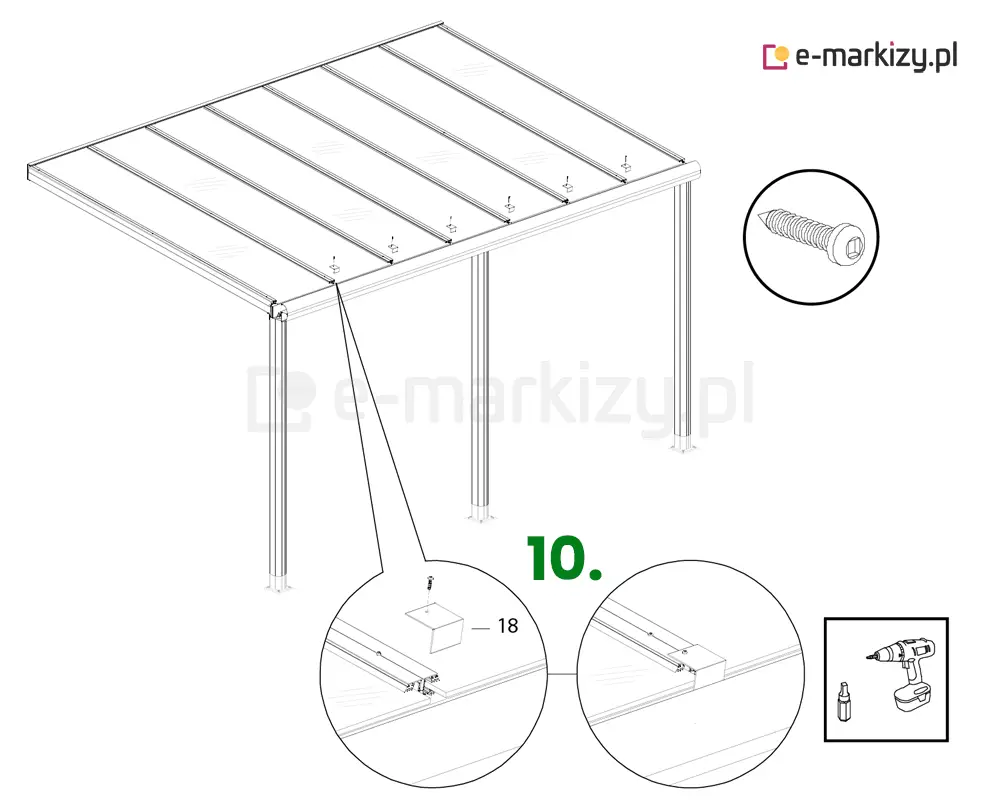

Przykręć ogranicznik zabezpieczający panel przed zsunięciem do każdej belki środkowej od strony rynny. Jest to dodatkowe zabezpieczenie paneli szklanych.

Uwaga: zabezpieczenia przy belkach bocznych zostaną zamontowane na późniejszym etapie.

Prace wykończeniowe

Krok 1 – ułożenie uszczelki w profilu przyściennym

Ułóż prawidłowo uszczelkę gumową w profilu przyściennym, tak aby przykrywała panele dachowe i listwy maskujące.

Krok 2 – przycięcie uszczelki

Ostrożnie przytnij oba końce uszczelki gumowej, dopasowując ją do odpowiedniej długości.

Krok 3 – montaż bocznej zaślepki profilu przyściennego

Przykręć boczną zaślepkę do profilu przyściennego, używając dwóch krótkich wkrętów.

Krok 4 – nałożenie uszczelniacza na końce profili

Nałóż uszczelniacz na oba końce profilu rynnowego i profilu ozdobnego.

Krok 5 – zastosowanie uszczelki zamiast uszczelniacza (opcjonalnie)

Jeśli zamiast uszczelniacza używasz uszczelki, zdejmij z niej folię ochronną, a następnie przyklej ją do bocznej zaślepki.

Ważne: otwory na wkręty w uszczelce muszą dokładnie pokrywać się z otworami w zaślepce.

Krok 6 – przykręcenie bocznej zaślepki

Ostrożnie przykręć boczną zaślepkę profilu ozdobnego do profilu rynnowego i profilu ozdobnego.

Użyj krótkich wkrętów, wkręcając je w przeznaczone do tego kanały mocujące.

Krok 7 – uszczelnienie wnętrza rynny

Nałóż uszczelniacz od wewnętrznej strony rynny, aby zapewnić jej szczelność i zapobiec przeciekaniu wody.

Krok 8 – montaż zabezpieczeń przy belkach skrajnych

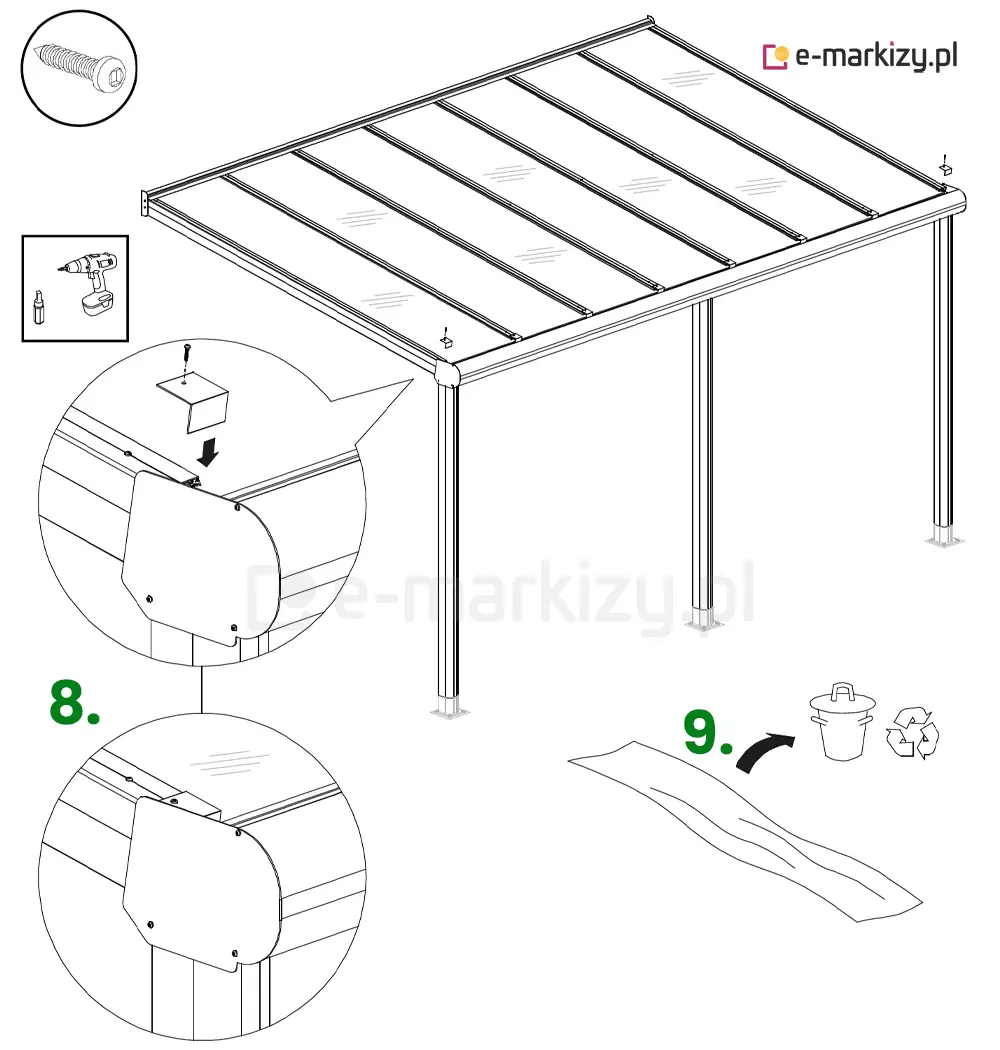

Przykręć ograniczniki zabezpieczające panele przed zsunięciem do listew maskujących na belkach skrajnych, używając krótkich wkrętów.

Krok 9 – usunięcie pozostałej folii ochronnej

Usuń pozostałą folię ochronną z elementów aluminiowych.

Krok 10 – ostateczne zamocowanie słupów

Zamocuj każdy słup do rynny drugim krótkim wkrętem, uzupełniając wcześniejsze mocowanie.

Krok 11 – uszczelnienie szczeliny między słupem a rynną

Jeśli między górną częścią słupa a rynną pozostaje niewielka szczelina, możesz wypełnić ją uszczelniaczem.

Gotowe!

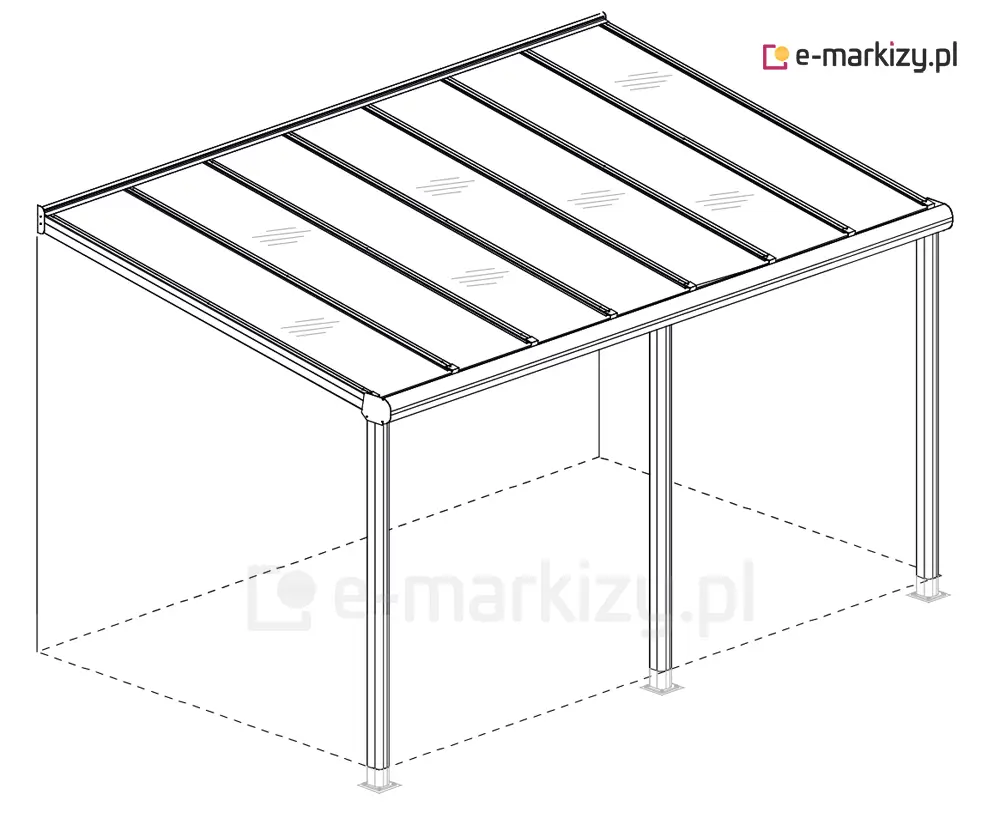

Twoje zadaszenie Terano jest już zamontowane.

Łączenie zadaszeń tarasowych

Zadaszenia Deponti można łączyć ze sobą na szerokość, dlatego nie ma ograniczenia ich całkowitej szerokości.

Przy łączeniu zadaszeń profil rynnowy, profil przyścienny i profil ozdobny są dostarczane w kilku odcinkach o długości 4060, 5060 lub 6060 mm.

Rozstaw belek mierzony od środka jednej belki do środka następnej, liczba pól między belkami oraz szerokość paneli szklanych zależą od szerokości zadaszenia. Wymiary przedstawiono w tabeli poniżej.

Szerokość zadaszenia	Sekcje	Rozstaw belek od środka do środka	Szerokość panelu szklanego
4060 mm	6	667 mm	637 mm
5060 mm	7	714 mm	684 mm
6060 mm	8	750 mm	720 mm
7060 mm	9	778 mm	748 mm

Przykład – zadaszenie o wymiarach 5060 × 3000 mm

W tym zadaszeniu rozstaw belek od środka do środka wynosi 714 mm, a dach składa się z sekcji.

Całkowita szerokość obejmuje również odległość od środka każdej z dwóch belek skrajnych do jej zewnętrznej krawędzi. Jest to 30 mm z każdej strony, czyli łącznie 60 mm.

Uwaga: wartości rozstawu w tabeli są zaokrąglone do pełnych milimetrów. Dlatego obliczenie 7 × 714 mm + 60 mm daje 5058 mm, podczas gdy podana szerokość zadaszenia wynosi 5060 mm.

Dopasowanie szerokości łączonych zadaszeń

Jeśli używasz paneli dachowych o standardowych wymiarach, całkowita szerokość połączonych zadaszeń, podana w milimetrach, musi kończyć się na 60, np. 8060, 9060 lub 10060 mm.

Przykład – zadaszenie o szerokości 9060 mm

Przy zamówieniu zadaszenia o szerokości 9060 mm otrzymasz dwa odcinki profilu rynnowego: 5060 mm i 4060 mm. Ich łączna długość wynosi 9120 mm.

Przed montażem należy więc skrócić profile łącznie o 60 mm, aby uzyskać wymaganą szerokość 9060 mm. Możesz zrobić to na jeden z dwóch sposobów:

Skrócić każdy odcinek o 30 mm: 5030 mm + 4030 mm = 9060 mm.
Skrócić jeden odcinek o 60 mm: 5060 mm + 4000 mm = 9060 mm.

Ważne: takie samo skrócenie należy wykonać dla profilu przyściennego, profilu rynnowego i profilu ozdobnego.

Przygotowanie do dalszego montażu

Po skróceniu profili dalszy montaż przebiega tak samo jak w przypadku pojedynczego zadaszenia.

Zalecamy, aby przed montażem połączyć odcinki rynny za pomocą dołączonego łącznika rynny.

Sposób wykonania połączenia opisano w kolejnych krokach.

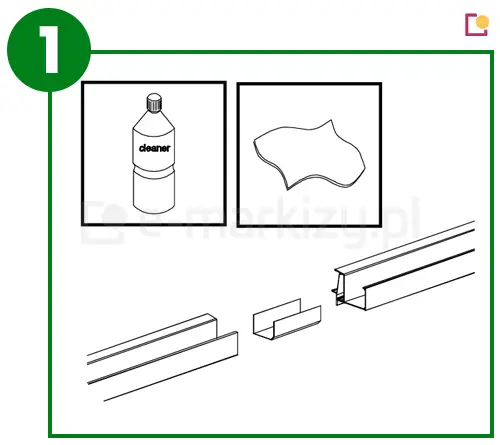

Dokładnie oczyść i odtłuść łączone odcinki rynny oraz łącznik rynny.

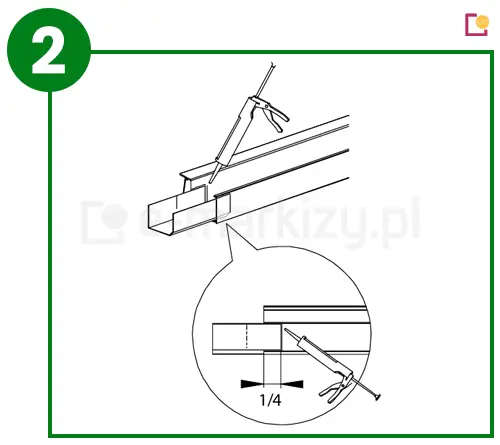

Wsuń łącznik do pierwszego odcinka rynny na jedną czwartą długości łącznika, a następnie nałóż uszczelniacz na wewnętrzną krawędź rynny.

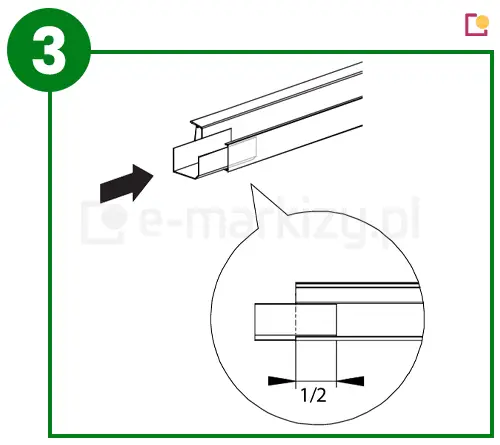

Wsuń łącznik głębiej, tak aby połowa jego długości znajdowała się wewnątrz pierwszego odcinka rynny.

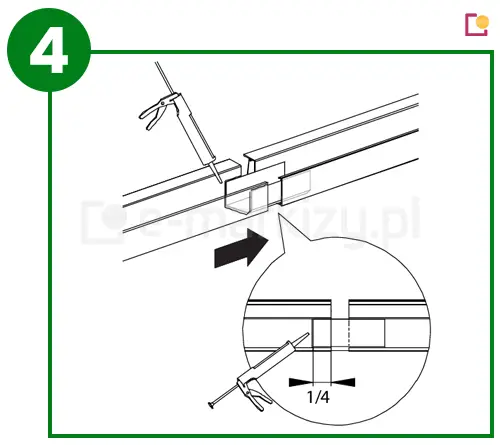

Nasuń drugi odcinek rynny na wolną stronę łącznika, początkowo na jedną czwartą długości łącznika. Następnie nałóż uszczelniacz na krawędź drugiego odcinka rynny.

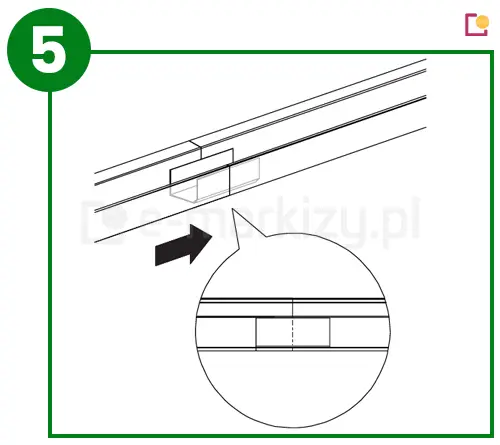

Nasuń drugi odcinek rynny do końca na wystającą część łącznika, tak aby oba odcinki rynny stykały się ze sobą bez szczeliny.

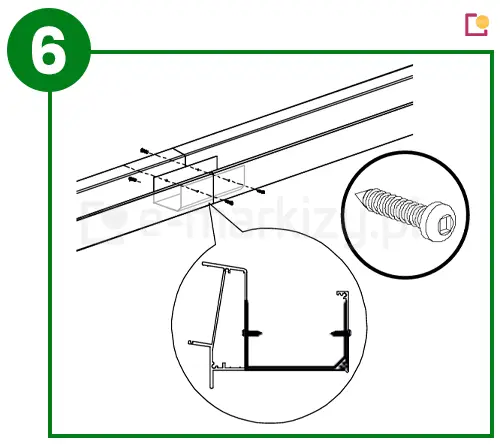

Zamocuj łącznik krótkimi wkrętami ze stali nierdzewnej. Wkręty umieść w komorze rynny oraz z przodu, pod profilem ozdobnym.

Nałóż uszczelniacz na połączenie i wygładź go, aby uzyskać gładkie, szczelne wykończenie, które nie przepuszcza wody.

Zbliżenie mocowania ściennego zadaszenia tarasu Terano ze szkłem. Antracytowa konstrukcja, w tym krokwie dachowe mocowane są do listwy zainstalowanej na elewacji.

Montaż Zadaszenia Terano – Podsumowanie

Montaż zadaszenia tarasu Lunaro to proces, który wymaga dokładności i staranności, ale dzięki kompletnemu zestawowi oraz jasnym instrukcjom, jest to zadanie w zasięgu nawet osób, które nie mają dużego doświadczenia w pracach montażowych.

Gotowe zadaszenie nie tylko zwiększa komfort użytkowania tarasu, ale również podnosi wartość całej nieruchomości, dodając jej estetycznego i funkcjonalnego charakteru. Montaż taki to inwestycja, która procentuje przez długie lata, oferując schronienie przed słońcem i deszczem, a także stając się integralną częścią domowej przestrzeni.
