Moskitiera Saloon Montaż i Dane Techniczne

Moskitiera drzwiowa Saloon to solidne i estetyczne rozwiązanie chroniące wnętrze przed owadami, przeznaczone do drzwi balkonowych i tarasowych. Konstrukcję wzmacniają aluminiowe narożniki wewnętrzne oraz płyta ochronna, a szczotkowa uszczelka na całym obwodzie poprawia szczelność. Moskitiera otwierana jest jednostronnie i dostarczana w całości, jako w pełni zmontowany produkt. Dostępna jest w kilku standardowych kolorach, z możliwością lakierowania na dowolny kolor RAL. Standardowo wyposażona jest w szarą siatkę, natomiast za dopłatą można zastosować m.in. siatkę antyalergiczną lub wodoodporną. Dodatkowo moskitierę można wyposażyć w specjalne przejście dla małych lub większych zwierząt.

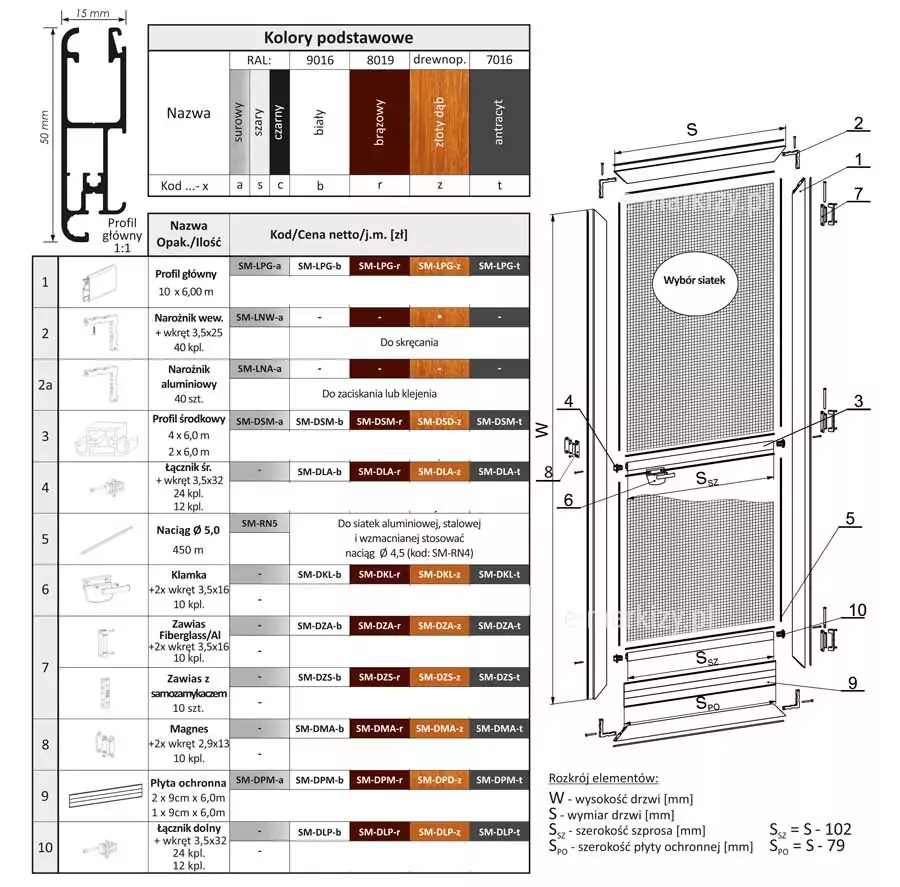

Grafika techniczna prezentująca zestawienie komponentów, paletę kolorystyczną oraz schemat montażowy produktu moskitiera saloon. W lewym górnym rogu znajduje się rysunek przekroju profilu głównego w skali 1:1, o wymiarach 50 mm wysokości na 15 mm szerokości. Obok umieszczono tabelę „Kolory podstawowe”, zawierającą próbki barw: surowy (aluminium), szary, czarny, biały (RAL 9016), brązowy (RAL 8019), złoty dąb oraz antracyt (RAL 7016), wraz z przypisanymi im kodami literowymi. Poniżej znajduje się szczegółowa tabela produktowa z wykazem dziesięciu elementów składowych, takich jak profil główny, narożniki wewnętrzne i aluminiowe, profil środkowy, łączniki, naciąg, klamka, dwa rodzaje zawiasów (Fiberglass/Al oraz z samozamykaczem), magnes oraz płyta ochronna. Każdy element posiada ilustrację, opis oraz przypisany kod produktu zależny od wybranego koloru. Prawą stronę obrazu zajmuje rysunek izometryczny rozstrzelony, pokazujący sposób składania moskitiery. Poszczególne części ramy, siatka, uszczelki oraz akcesoria są oznaczone numerami odpowiadającymi pozycjom w tabeli. Na schemacie naniesiono oznaczenia wymiarowe: W dla wysokości drzwi, S dla wymiaru drzwi, Ssz dla szerokości szprosu oraz Spo dla szerokości płyty ochronnej. W dolnym prawym rogu zamieszczono legendę z wzorami matematycznymi do wyliczania rozkroju elementów, gdzie szerokość szprosu Ssz oblicza się odejmując 102 mm od wymiaru S, a szerokość płyty ochronnej Spo odejmując 79 mm od wymiaru S. Całość stanowi profesjonalną kartę techniczną ułatwiającą dobór części i montaż moskitiery.

Komponenty moskitiery

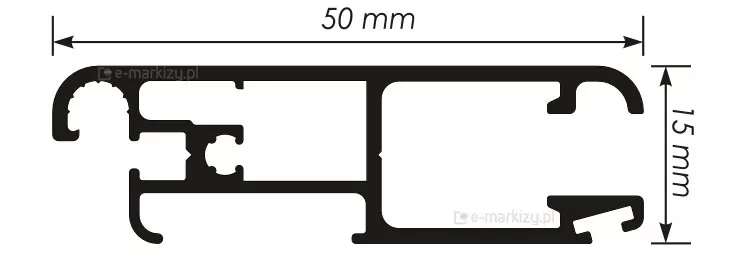

Rysunek techniczny przedstawiający szczegółowy przekrój poprzeczny aluminiowego profilu głównego stosowanego w konstrukcji produktu moskitiera saloon. Schematyczna sylwetka profilu w kolorze czarnym została zaprezentowana na jednolitym białym tle w orientacji poziomej. Geometria profilu charakteryzuje się złożonym systemem wewnętrznych komór oraz wypustek, które służą do stabilnego osadzenia siatki, uszczelek oraz narożników montażowych. Na rysunku naniesiono precyzyjne linie wymiarowe z grotami strzałek, określające gabaryty zewnętrzne elementu. Szerokość całkowita profilu mierzona w najszerszym punkcie wynosi 50 mm, natomiast jego wysokość (grubość) to 15 mm. Konstrukcja posiada charakterystyczne wyprofilowanie po lewej stronie, przypominające półkolisty kanał, oraz otwartą strukturę po stronie prawej, co umożliwia integrację z pozostałymi podzespołami systemu ramowego. Grafika pełni funkcję informacyjną, pozwalając na weryfikację parametrów technicznych kształtownika przed montażem.

Profil moskitiery

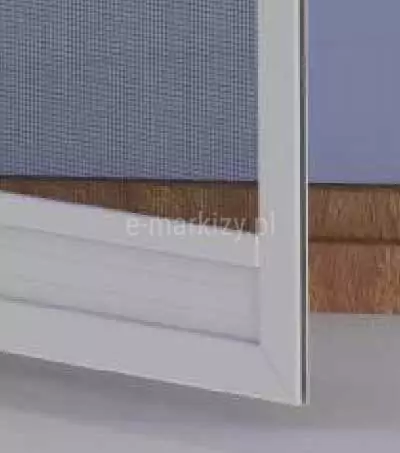

Płyta ochronna aluminiowa

Zbliżenie miejsca zamocowania klamki na szprosie moskitiery Saloon. Klamka wykonana w kolorze profili moskitiery zamocowana od strony zewnętrznej.

Klamka moskitiery

Zbliżenie narożnika z wewnętrznym łączeniem w moskitierze Saloon w kolorze białym z czarną siatka.

Narożnik wewnętrzny LUX, uszczelka szczotkowa w obwodzie moskitiery

Solidny narożnik z wewnętrznym łącznikiem , którym charakteryzuje się moskitiera drzwiowa na zawiasach Saloon. Konstrukcja wykonana z aluminium pokrytego drewnopodobną okleiną. W drzwiach zastosowano szarą siatkę na komary.

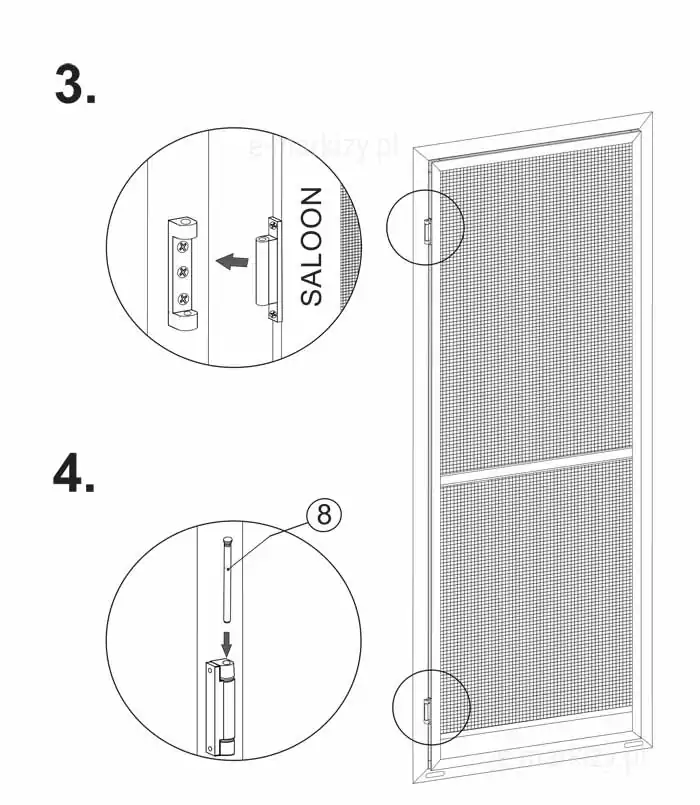

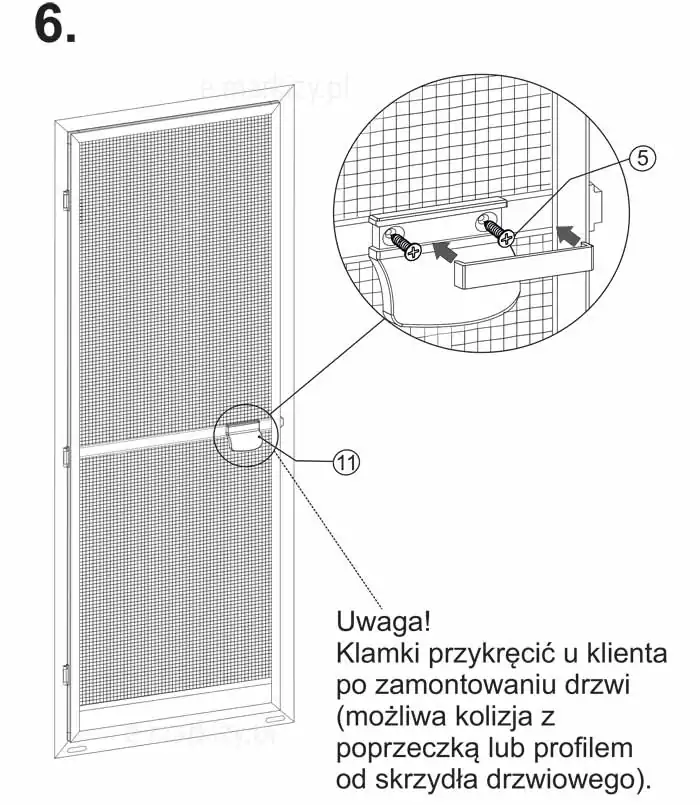

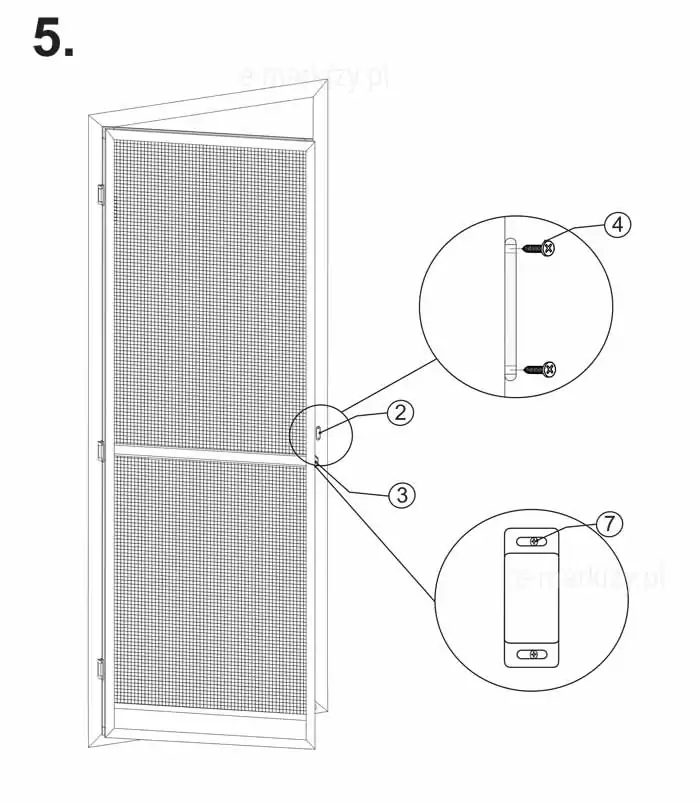

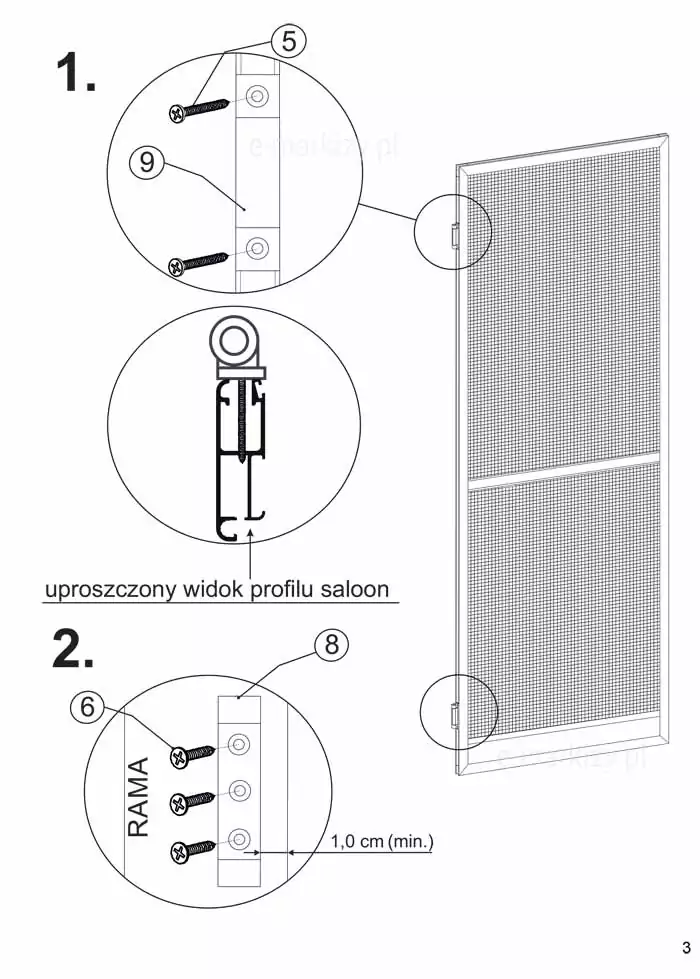

Moskitiera Saloon Montaż

Uwaga! Moskitiera nie zawiera akcesoriów do montażu (wkrętów). Należy dobrać je samodzielnie w zależności od rodzaju powierzchni montażu (np. beton, drewno, tworzywo sztuczne)

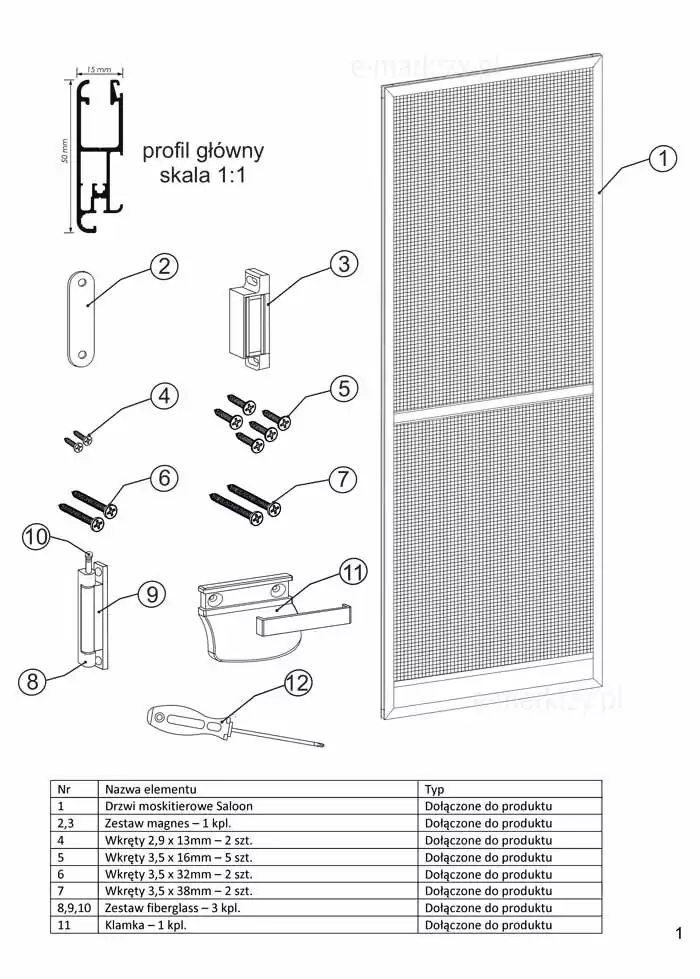

Rysunek techniczny o charakterze instruktażowym, przedstawiający zestawienie wszystkich elementów składowych oraz akcesoriów montażowych produktu moskitiera saloon. W prawej części grafiki znajduje się izometryczny widok złożonego skrzydła moskitiery z szarą siatką i białą ramą, oznaczonego numerem 1. Po lewej stronie umieszczono detale techniczne poszczególnych części. Na samej górze widnieje przekrój poprzeczny profilu głównego w skali 1:1 o wymiarach 50 mm na 15 mm. Poniżej rozplanowano ponumerowane komponenty: metalową blaszkę (2) oraz obudowę magnesu (3), zestaw wkrętów montażowych o różnych długościach (numery 4, 5, 6, 7), kompletny zawias typu fiberglass (numery 8, 9, 10) oraz białą klamkę (11). U dołu zestawienia widoczny jest rysunek śrubokręta krzyżakowego (12), sugerujący narzędzie niezbędne do montażu. W dolnej części obrazu znajduje się tabela z legendą, która przypisuje numery do konkretnych nazw elementów i potwierdza ich obecność w zestawie jako dołączone do produktu. Wykaz obejmuje między innymi 1 komplet magnesu, 3 komplety zawiasów fiberglass oraz 1 komplet klamki, wraz z precyzyjnym wyszczególnieniem rozmiarów wkrętów: 2,9 x 13 mm, 3,5 x 16 mm, 3,5 x 32 mm oraz 3,5 x 38 mm. Całość służy jako przejrzysta specyfikacja zawartości opakowania moskitiery saloon gotowej do zamontowania na drzwiach lub oknie.

Komponenty moskitiery:

1 – drzwi moskitierowe saloon
2, 3 – zestaw magnes
4, 5, 6, 7 – wkręty
8, 9, 10 – zestaw fiberglass
11 – klamka
