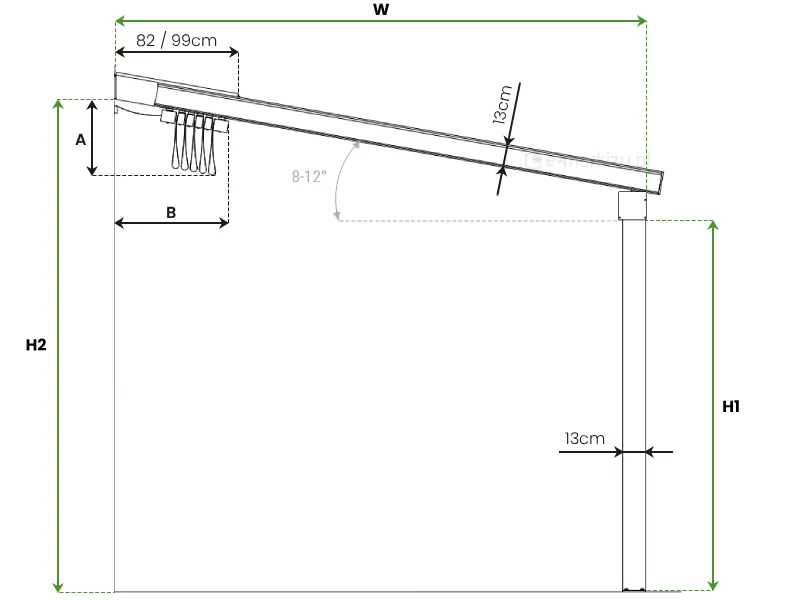

W – wysięg pergoli
H1 – wysokość stopy pergoli, standard 230cm (można wykonać niższą lub wyższą, opcja dodatkowo płatna)
H2 – wysokość montażu do ściany uzależniona od kąta pochyłu oraz wysięgu pergoli

Wyceń Pergolę – Kliknij Tutaj

H1=Wysokość profila podporowego (standard 230cm) (możliwość wykonania niższych lub wyższych podpór. Podpory powyżej 240cm są nie zalecane i wykonywane są opcjonalnie bez gwarancji)

X=Wysokość elementów nad podporą na którą składają się wysokość prowadnicy oraz rynny. Wartość zależna od kąta pochyłu pergoli, min. 28cm

Pergola 1 moduł

S – szerokość pergoli
H1 – wysokość stopy pergoli, standard 230cm (można wykonać niższą lub wyższą, opcja dodatkowo płatna)

Pergola 2 moduły

S – szerokość pergoli
H1 – wysokość stopy pergoli, standard 230cm (można wykonać niższą lub wyższą, opcja dodatkowo płatna)

Łączenie wielu pergoli

Wspólny słup – rozwiązanie dla długich ciągów pergol. W ten sposób można uzyskać szerokość nawet 2x900cm

Zalecany spadek dachu

Zalecany spadek min. 8°:
C = 215mm (mm/1m wysięgu)
H1 – wysokość stopy pergoli,standard 230cm (można wykonać niższą lub wyższą)
H2 – wysokość montażu przy ścianie uzależniona od kąta pochyłu oraz wysięgu pergoli

Komponenty pergoli:

1. 1. Prowadnica
   2. Słup

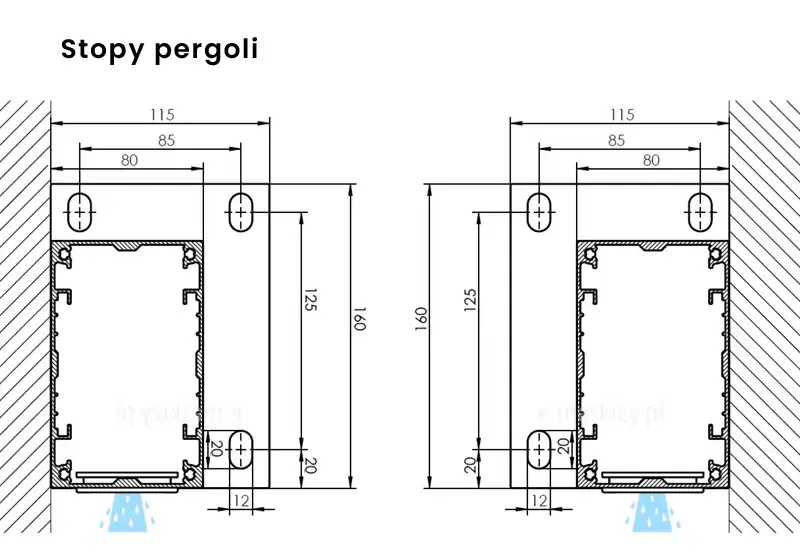

   2a. Stopa
   3. Rynna
   4. Belka napinająca
   5. Belka tkaninowa
   6. Belka usztywniająca
   8. Profil prowadnicy
   9. Rura stalowa
   10. Daszek sytemowy
   13. Zespół napędowy
   14. Tkanina dachu

Profile konstrukcyjne pergoli:

• Szyna
• Słup
• Rynna
• Belka napinająca
• Belka tkaninowa
• Profil przyścienny

• Prowadnica Pergoli 80x130mm
• Podpora Pergoli 80x130mm
• Rynna odpływowa 155×147,5

• Belka silnikowa
• Belka napinająca
• Belka tkaniny
• Uszczelka

• Profil zasłony
• Okapnik
• Ramka daszka
• Keder 8mm

Odpływ wody z pergoli

Woda jest odprowadzana do frontu konstrukcji, przez podpory frontowe

Systemowy daszek pergoli w standardzie

Panel SKY

Opcjonalny pasek przezroczystego materiału „crystal”.

Panel SKY wykonany jest ze specjalnego przezroczystego materiału crystal. Zapewnia on pas świetlika w tkaninie, zmniejszając stopień zaciemnienia wewnątrz pergoli.

Przezroczysty panel SKY sugeruje się umiejscawiać jako drugie pole tkaniny od daszka.

Kedry przeciwwietrzne w standardzie

Uszczelka boczna prowadnicy w standardzie

Zintegrowana rynna odprowadzająca wodę w standardzie

Zintegrowany ZIP-78 na froncie pergoli

Zespół napędowy składa się z silnika elektrycznego umieszczonego wewnątrz przekładni dwustronnej przekazującej moment obrotowy do wszystkich kół zębatych jednocześnie poprzez stalowe rury. Całość jest dyskretnie schowana pod nieruchomym daszkiem i zasłonięta od spodu tkaniną.

Tkanina połączona z belkami przemieszcza się wzdłuż prowadnicy za pomocą wózków tocznych ciągniętych przez pas zębaty. Umieszczona w profilu prowadnicy uszczelka zapobiega rozpływaniu się wody deszczowej na boki pergoli.

Belki przeciwwietrzne stanowią podparcie dla tkaniny zapobiegając jej nadmiernemu obwieszeniu pod obciążeniem od wiatru i wody. Dodatkowo w odstępach około 120 cm w kierunku wysięgu w tkaninę wygrzany jest profil keder połączony z belką w celu wyeliminowania podwiewania tkaniny.

Woda deszczowa spływa po tkaninie w kierunku rynny w której jest ona zbierana oraz odprowadzana do słupów. Rynna stanowi węzeł konstrukcyjny integrujący prowadnice ze słupami.

Punktowe oświetlenie LED o ciepłej barwie może być zainstalowane na wybranych belkach tkaninowych. Przewód zasilający jest całkowicie ukryty w kieszeni przygrzanej wzdłuż krawędzi tkaniny.

Woda odprowadzana jest z rynny przez wszystkie słupy i wypływa na zewnątrz przez otwór spustowy zlokalizowany od frontu pergoli.
