Pergola Wolnostojąca SB450 Pomiar i Dane techniczne

Pergola Wolnostojąca SB450 Pomiar

W=Szerokość pergoli (max. 400cm)
L=Wysięg (max. 601cm)

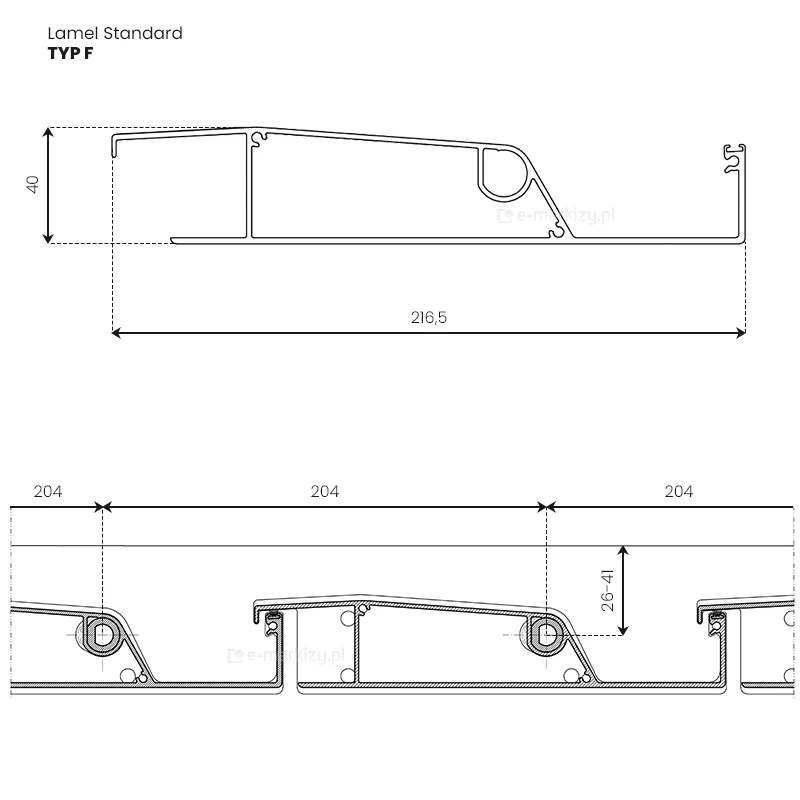

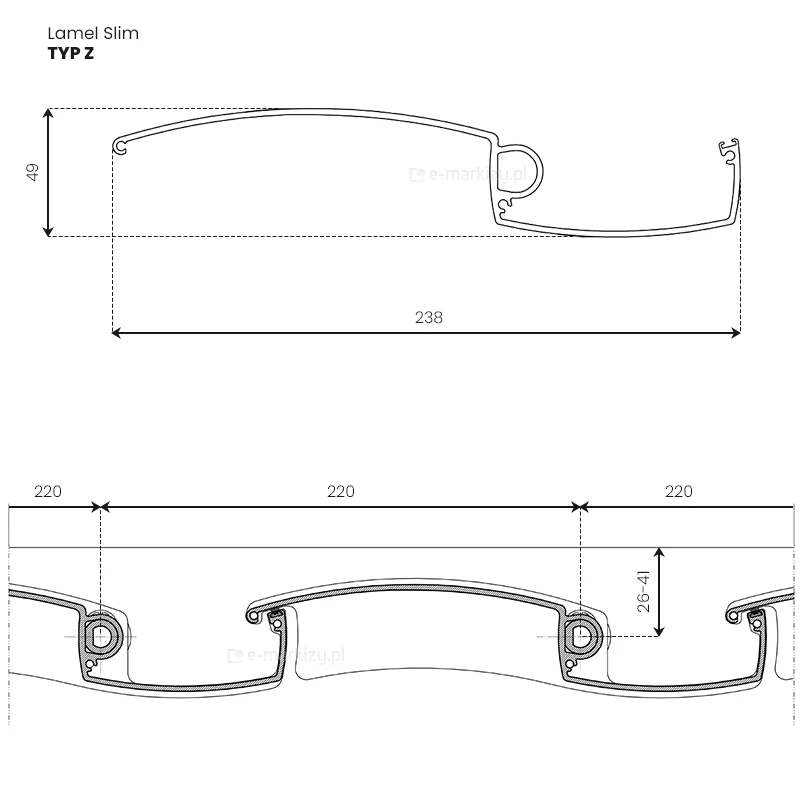

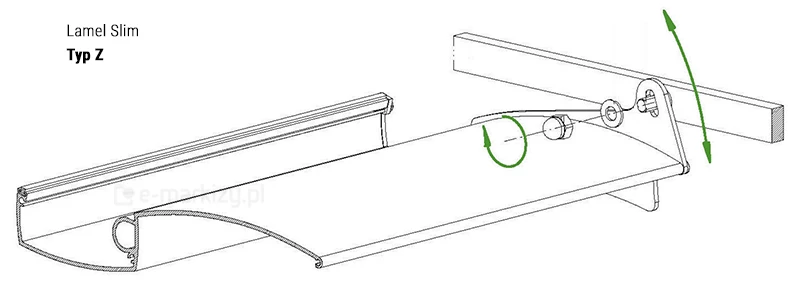

W zależności od zastosowananych lameli, rozmieszczone są one co 20,4cm lub co 22cm, aby zapewnić zamkniętemu dachowi wodoszczelność

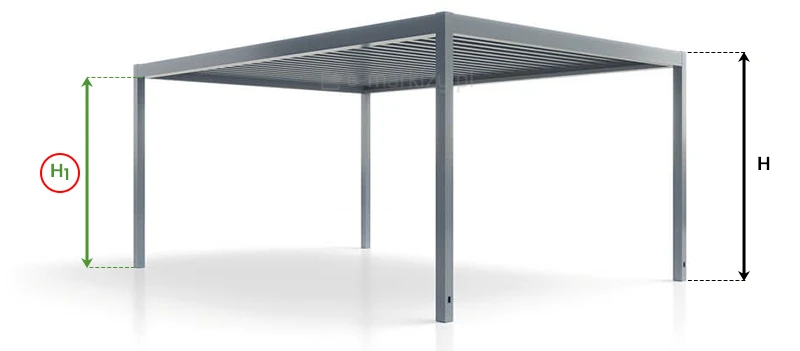

Wysokość pergoli Aluprof

Wysokość w świetle standard H1=280cm

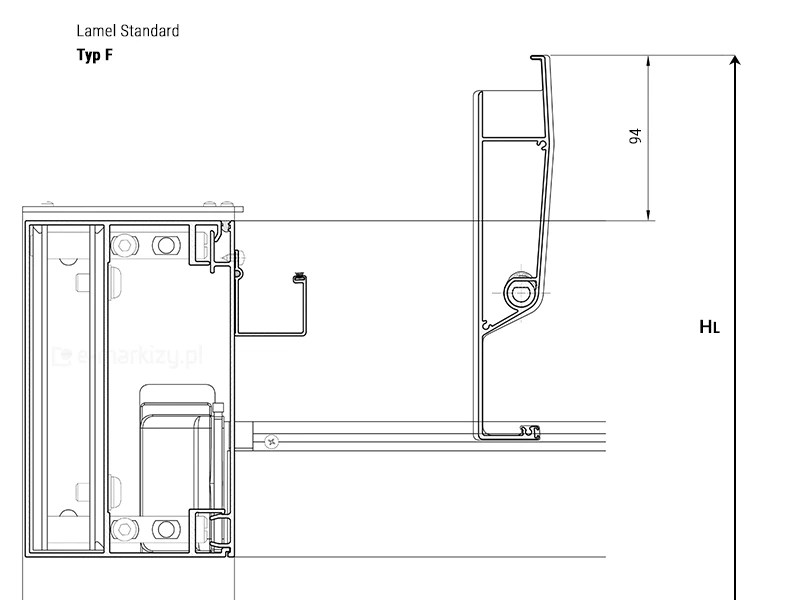

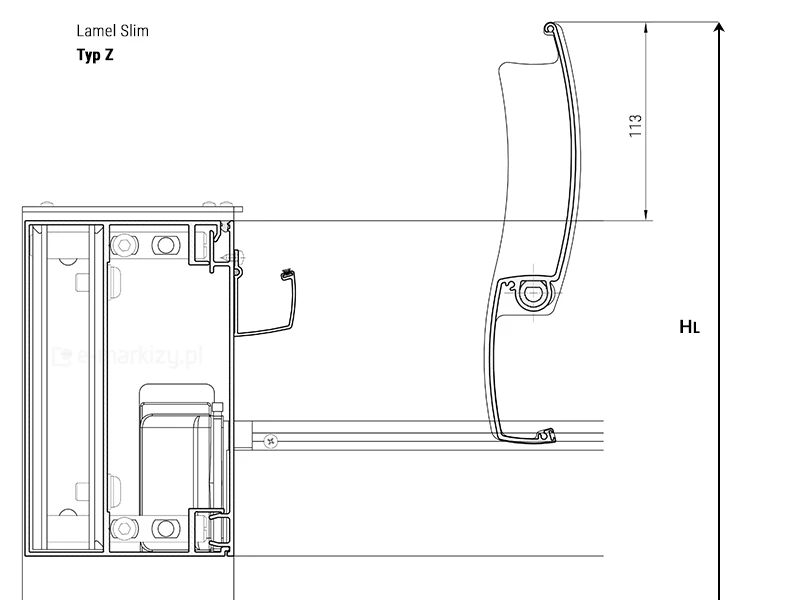

Wysokość całkowita (wraz z otwartymi lamelami) HL=311cm
Wysokość konstrukcji stałej H=299cm

Podane wyżej wymiary odnoszą się do standardowej wysokości podpór H1 – ta może być zmieniona na życzenie klienta, w takim wypadku pozostałe wartości także ulegną zmianie.

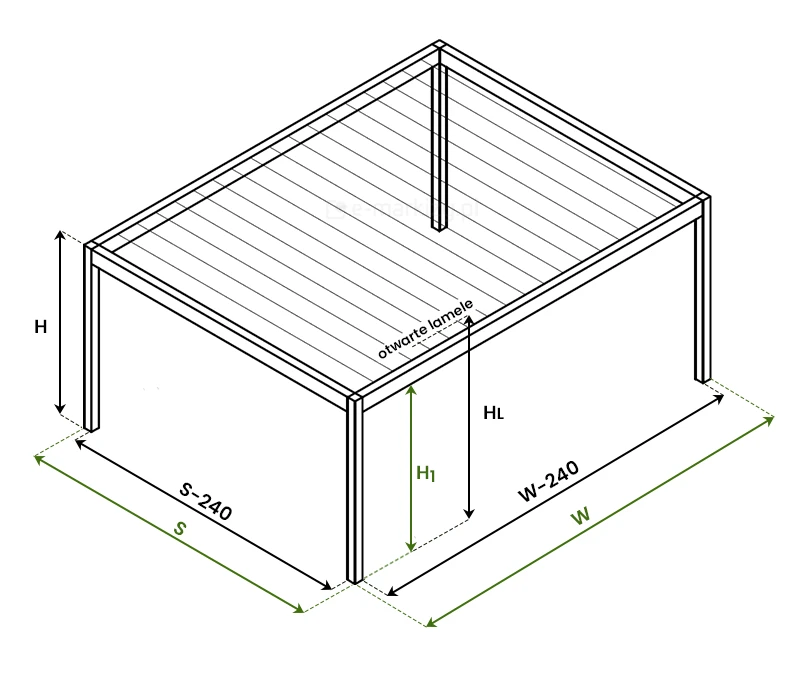

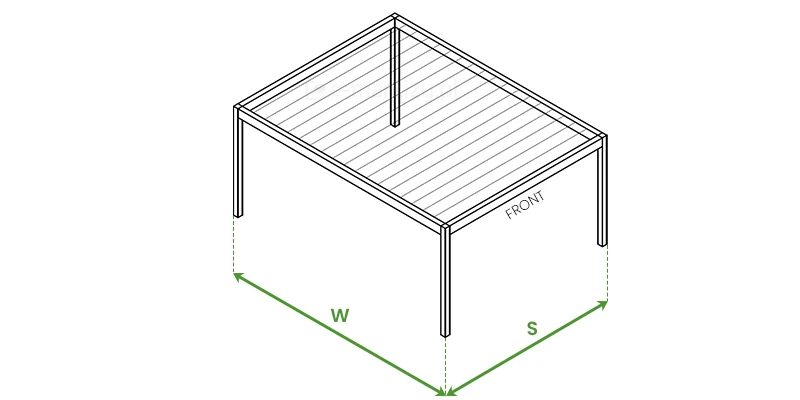

Szczegóły pomiaru pergoli wolnostojącej

W=Szerokość pergoli (max. 400cm)
L=Wysięg (max. 601cm)

Pergola Wolnostojąca SB450 Dane techniczne

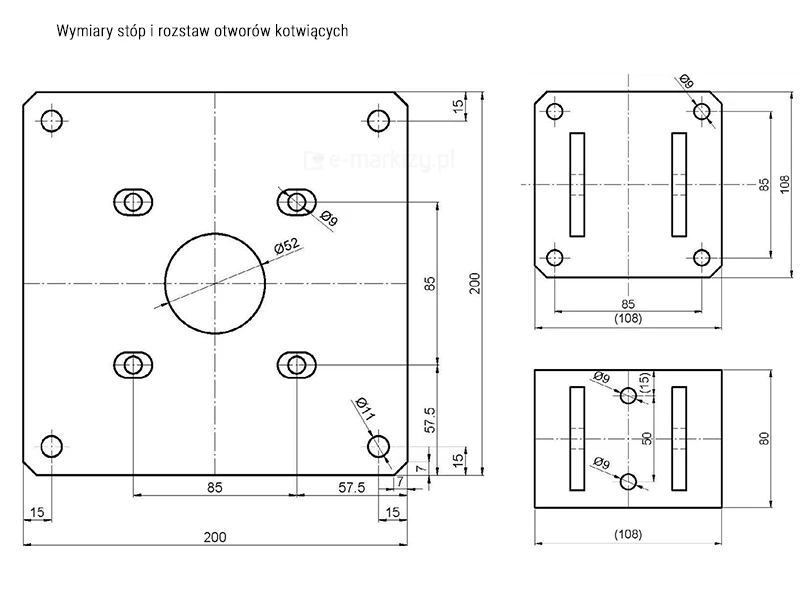

PERGOLA SB450 – Przekroje elementów pergoli

• profil słupa (podpory)
• profil belki poziomej

Przekroje rynien odpływowych

Rynny odwodnienia – wymiary

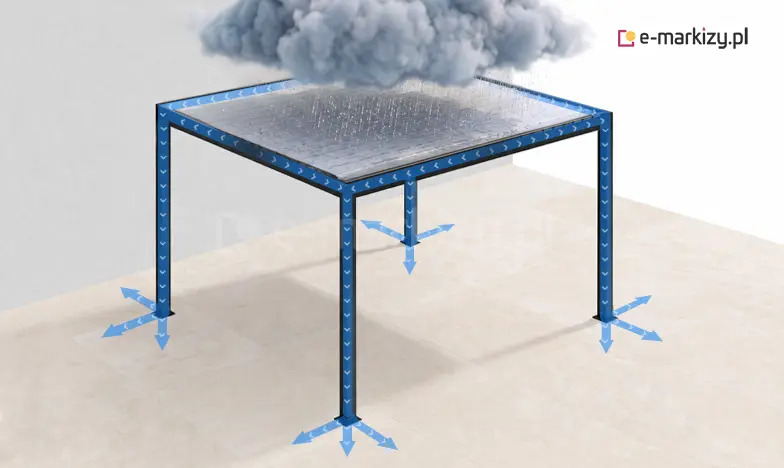

Rynny odpływowe perogli

Model SB450 wyposażony jest w zintegrowane wewnętrzne rynny, które odprowadzają deszczówkę z rowków lameli do belki, a następnie do podpór wybranych jako odpływowe. Dla uzyskania największej wydajności, zaleca się wybranie odpływów po dwóch stronach pergoli. W przypadku chęci odpływu na jedną stronę, wymagana jest dopłata do rynnien odpływowych.

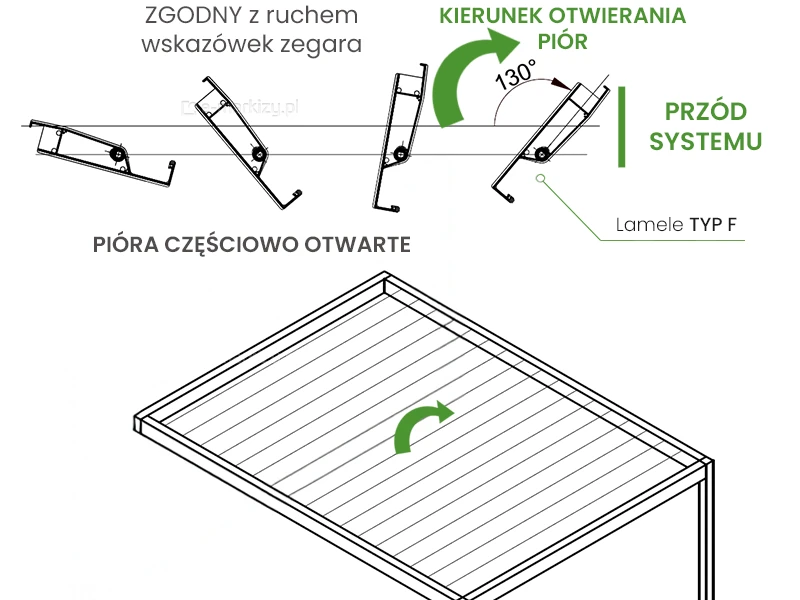

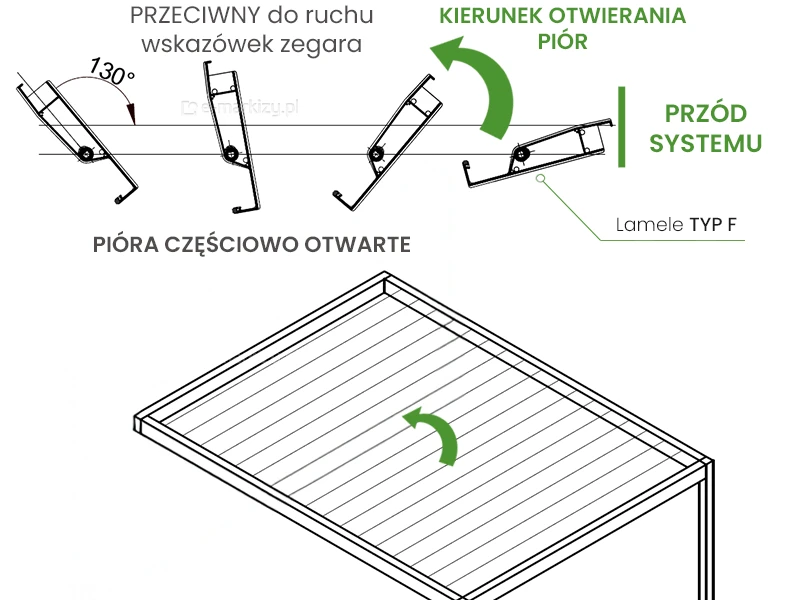

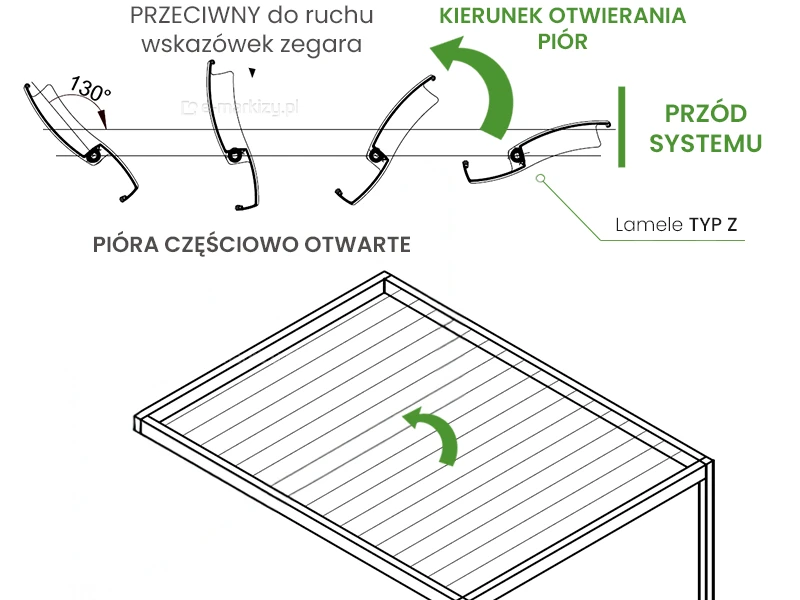

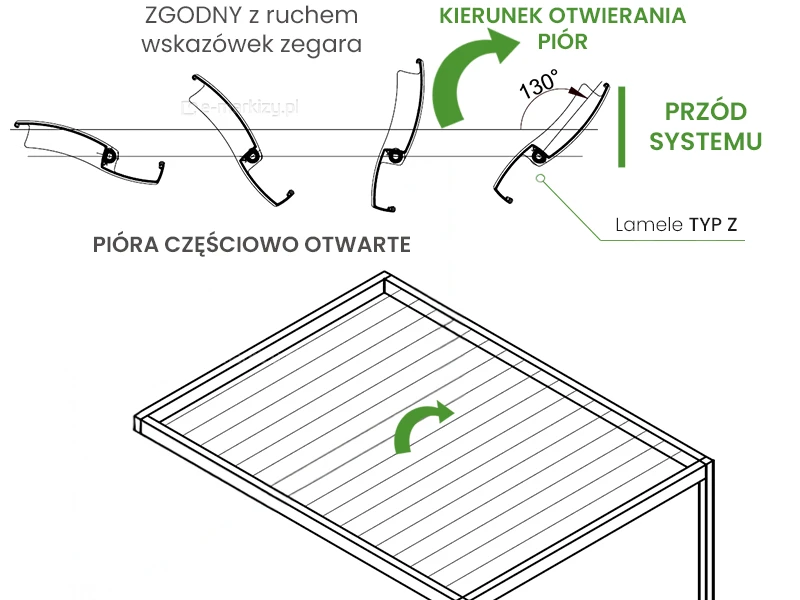

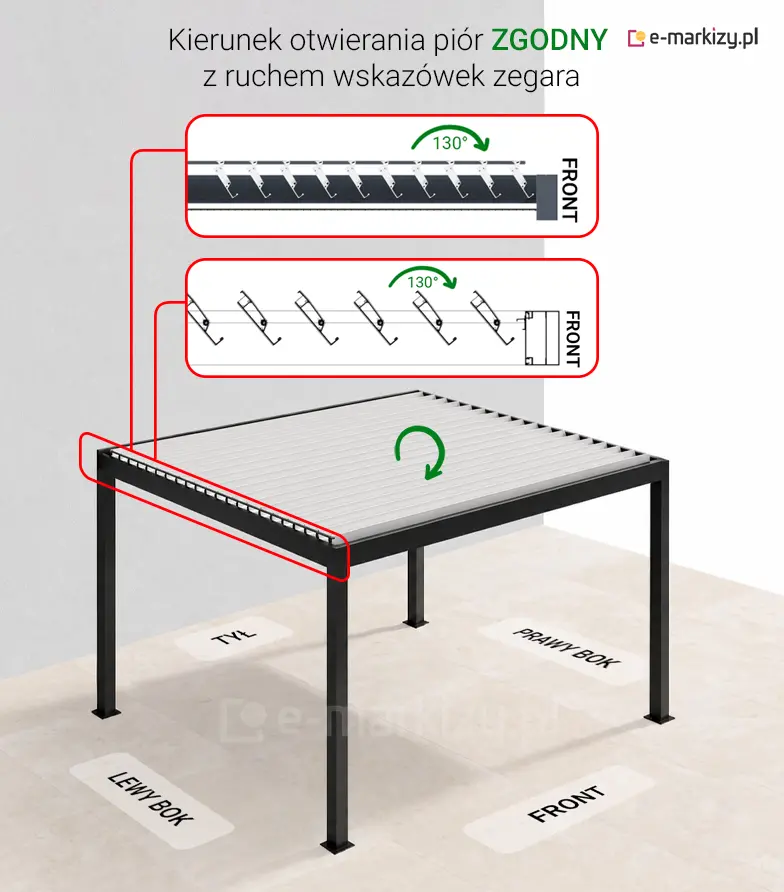

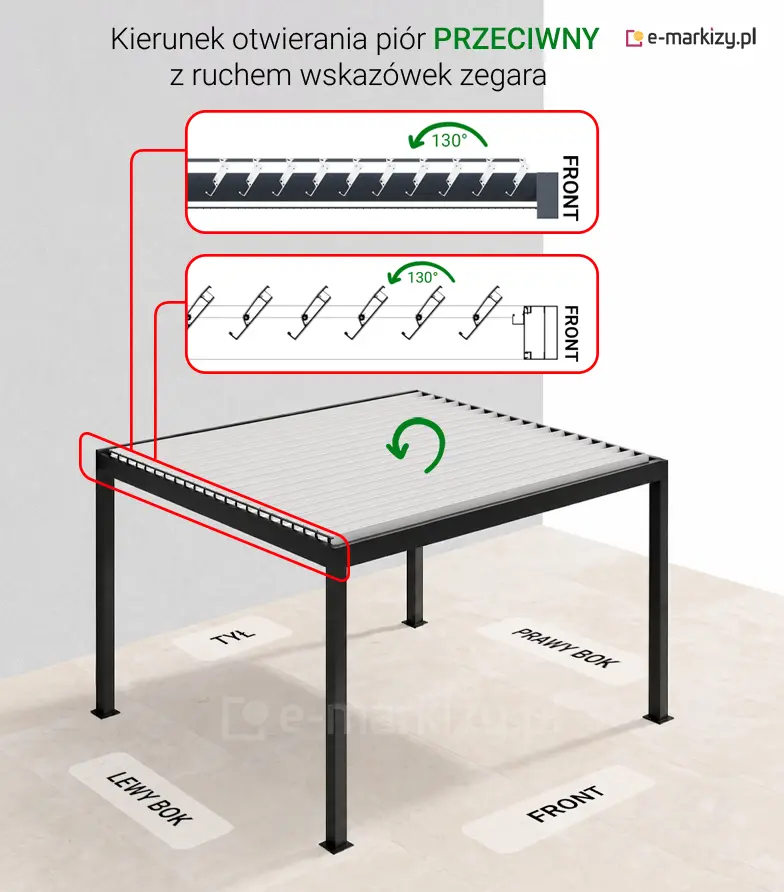

Dach lamelowy zawsze posiada minimalny spadek na stronę od silnika do przeciwnej krawędzi w celu zniwelowania zbierania się wody w piórach lameli. Na indywidualną prośbę można zmienić kierunek pochyłu lub zamówić dach płaski.
