Pergola wolnostojąca SB550 Aluprof – wymiary, pomiar i dane techniczne

Pergola wolnostojąca SB550 Aluprof stoi na czterech słupach i nie potrzebuje ściany – postawisz ją w ogrodzie, przy basenie albo na tarasie z dala od domu. Na tej stronie sprawdzisz wymiary pergoli i jej wysokość, dowiesz się, jak ją zmierzyć i jak przygotować fundamenty pod cztery słupy do montażu.

Na końcu strony, dla ciekawskich, są pełne dane techniczne: przekroje profili, odporność na śnieg i wiatr oraz kierunek otwierania lameli. Zalety pergoli, kolory i konfigurator znajdziesz na stronie pergoli lamelowej wolnostojącej SB550.

Pergola SB550 – wymiary w skrócie

Szerokość	od 1,5 m do 5 m
Wysięg (długość)	od 2,58 m do 6,98 m, co 20 cm
Wysokość w świetle (przejście pod belką)	standardowo 275 cm – może być niższa
Wysokość konstrukcji	300,5 cm
Wysokość z otwartymi lamelami	308,5 cm
Liczba słupów	4

Wymiary dotyczą jednego modułu i są wymiarami zewnętrznymi konstrukcji. Większe zadaszenie zbudujesz z dwóch modułów – opisujemy to niżej.

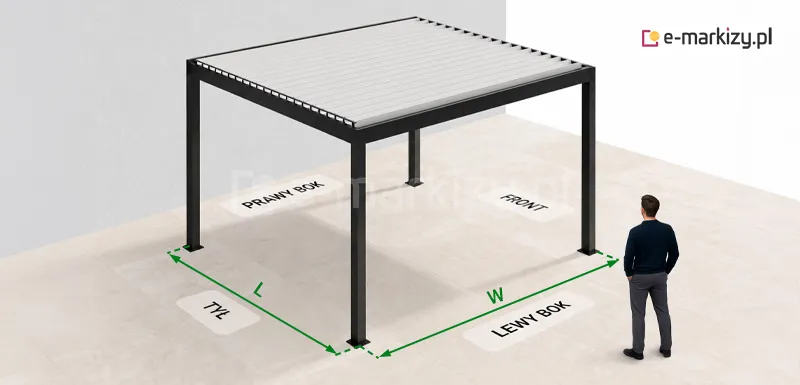

Jak zmierzyć miejsce pod pergolę

Do zamówienia potrzebujesz dwóch wymiarów: szerokości (W) i wysięgu (L). Podajesz je w centymetrach jako wymiary zewnętrzne konstrukcji – od krawędzi do krawędzi, a nie w osi słupów.

Szerokość (W) – to długość lameli dachu, od 1,5 m do 5 m.
Wysięg (L) – kierunek, w którym lamele leżą jedna obok drugiej, od 2,58 m do 6,98 m, w krokach co 20 cm (2,58 m, 2,78 m … 6,98 m), bo tyle zajmuje jedna lamela.

Pergola wolnostojąca stoi na czterech słupach w narożnikach prostokąta. Wyznacz go w ogrodzie lub na tarasie i sprawdź, czy przekątne są równe. Gotowa pergola zajmie odrobinę więcej miejsca niż podane wymiary, bo wystają stopy słupów i drobne elementy.

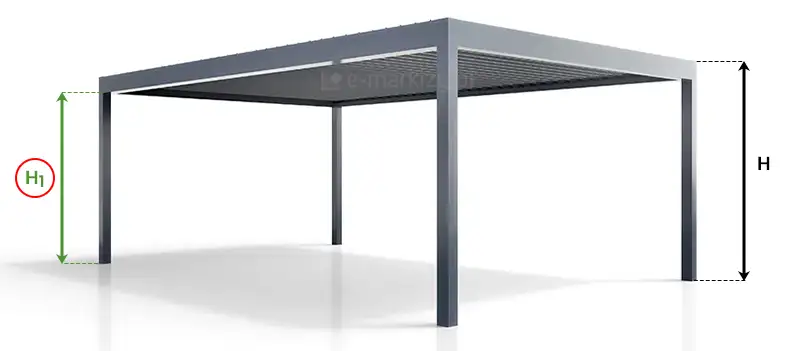

Wysokość pergoli

Jaka wysokość pergoli wolnostojącej SB550? Standardowo:

w świetle (H1) – 275 cm, od ziemi do spodu belki, czyli wysokość przejścia;
całej konstrukcji (H) – 300,5 cm, do góry belek;
z otwartymi lamelami (HL) – 308,5 cm, bo otwarte lamele wystają ponad belki.

Stawiasz pergolę pod stałym elementem, np. okapem albo balkonem? Zostaw nad belkami co najmniej 8 cm, żeby lamele otwierały się do końca.

Pergolę możemy zrobić niższą – skracamy słupy. Wyższej niż 275 cm w świetle nie wykonamy. Na pochyłym terenie słupy mogą mieć różną długość – podaj to przy zamówieniu.

Fundamenty pod pergolę

Pergola wolnostojąca nie opiera się o budynek, więc o jej stabilności decydują fundamenty pod czterema słupami. Przed dostawą przygotuj:

cztery stopy fundamentowe – każda co najmniej 30 × 30 cm, z betonu klasy co najmniej C20/25, posadowiona poniżej strefy przemarzania, na stabilnym gruncie;
równy poziom – miejsca pod słupy mogą różnić się wysokością najwyżej o 1 cm, inaczej woda nie spłynie dobrze rynnami;
rurki na przewody – przed betonowaniem wyprowadź rurki na zasilanie silnika i ewentualnego oświetlenia LED;
odpływ wody – woda może wypływać przy stopie słupa albo spływać ukrytą rurą do kanalizacji deszczowej; wariant wybierasz przy zamówieniu, a przy ukrytym przygotuj w fundamencie rurę odpływową.

Kotwy do betonu kupujesz we własnym zakresie – dobierz je do fundamentu.

Montaż jest prosty i nie wymaga specjalistycznej ekipy – poradzi sobie osoba z umiejętnościami technicznymi. Elementy są duże i ciężkie, więc do rozładunku i montażu potrzebne są co najmniej dwie osoby. Więcej znajdziesz na stronie montażu pergoli SB550.

Większe zadaszenie – pergola modułowa

Jeden moduł pergoli SB550 ma najwyżej 5 × 6,98 m. Większą powierzchnię zadaszysz dwoma połączonymi modułami: obok siebie – do 9,86 × 6,98 m, albo jeden za drugim – do 5 × 9,02 m. Przy większym projekcie skontaktuj się z nami, dobierzemy układ.

Masz wymiary? Sprawdź cenę

Znasz szerokość, wysięg i ustawienie? Wpisz wymiary w konfiguratorze na stronie pergoli SB550, wybierz kolor i dodatki, a zobaczysz cenę.

Skonfiguruj pergolę i poznaj cenę

Dane techniczne pergoli SB550 – dla ciekawskich

Tu zebraliśmy szczegóły konstrukcji: wymiary profili, wytrzymałość, odpływ wody, kierunek otwierania lameli i napęd. Do pomiaru i zamówienia nie są potrzebne – przydadzą się, jeśli chcesz wiedzieć dokładnie, z czego zbudowana jest pergola.

Konstrukcja w liczbach

Materiał	profile z ekstrudowanego aluminium, lakierowane proszkowo, oraz stalowe elementy przenoszące obciążenia
Słup	14 × 14 cm, ścianka 3–4 mm
Belka dachu (korona)	wysokość 25,5 cm; mechanizm otwartych lameli wystaje ok. 8 cm ponad belkę
Lamela dachu	22,3 × 4,4 cm, w wersji zwykłej lub przystosowanej do taśmy LED
Rozstaw lameli	co 20 cm
Obrót lameli	od 0 do 135°, lamele można zatrzymać pod dowolnym kątem
Połączenia profili	na trzpieniach, bez widocznych szczelin
Kolory	antracyt RAL 7016, biały RAL 9016, czarny RAL 9005; inne kolory RAL na zamówienie

Przekroje profili

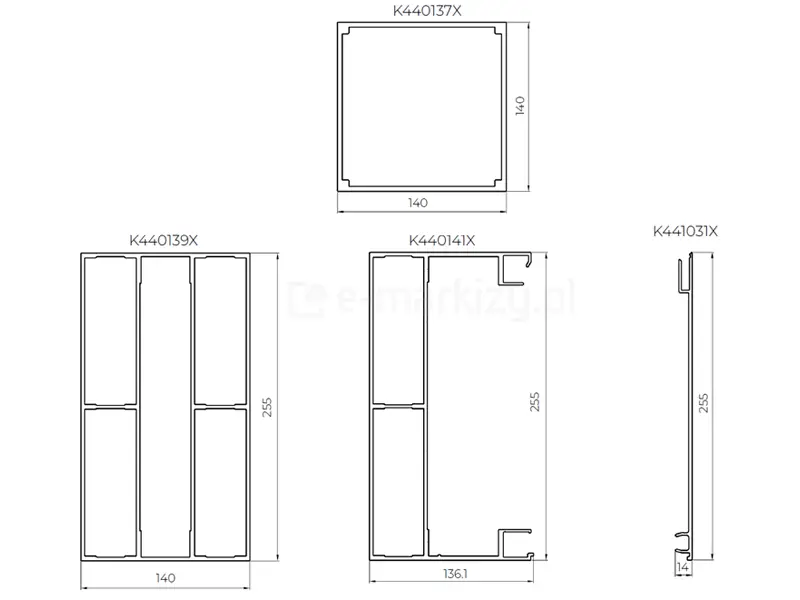

Słup i belki

Słup ma przekrój 14 × 14 cm. Belki dachu mają 25,5 cm wysokości – w ich wnętrzu są rynny, przewody i silnik. Boczną komorę belki zamyka zdejmowana osłona, przez którą prowadzi się okablowanie.

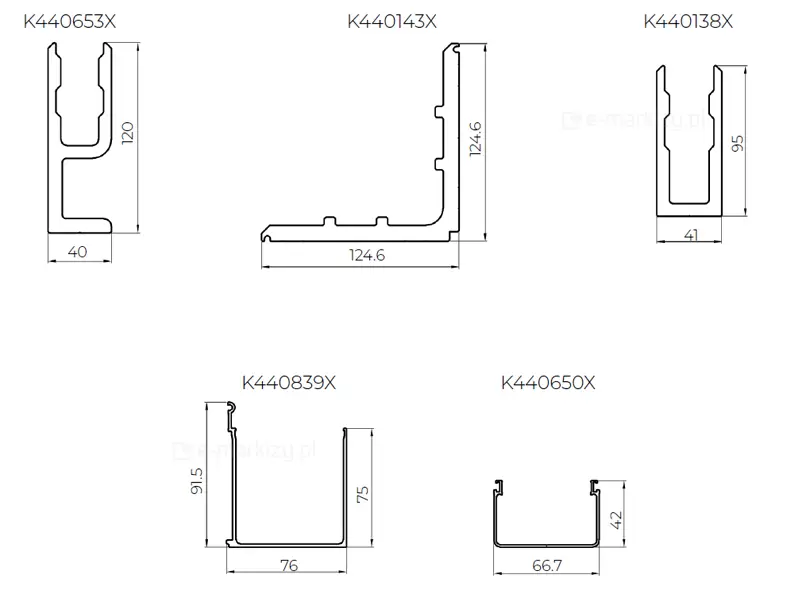

Rynny i profile pomocnicze

Rysunek pokazuje profil rynny ukrytej w belce, jej obudowę i profile pomocnicze konstrukcji.

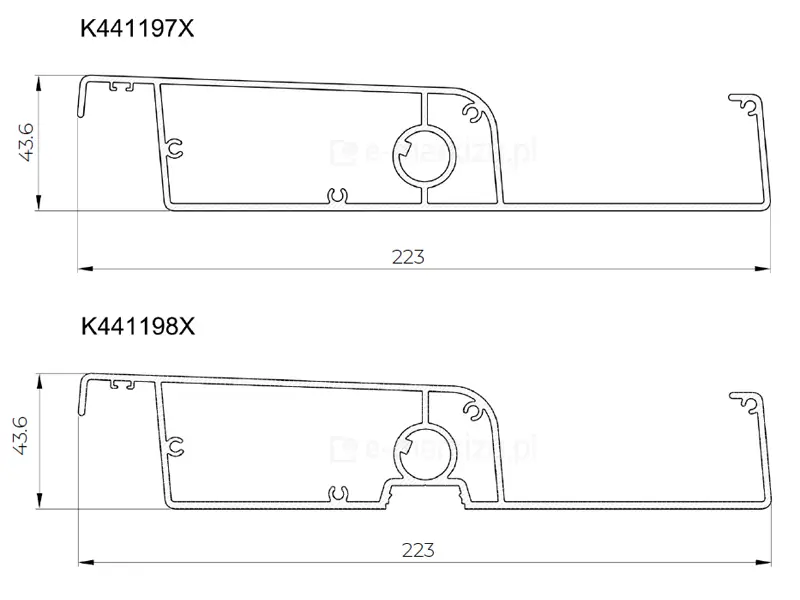

Lamele

Lamela ma 22,3 cm szerokości i 4,4 cm grubości. Górny rysunek to lamela zwykła, dolny – lamela przystosowana do taśmy LED. Lamele mają uszczelki, które zatrzymują wodę, gdy dach jest zamknięty.

Śnieg, wiatr i zima

Przy największych wymiarach pergola przenosi 72 kg/m² śniegu – to równa warstwa ok. 35 cm. Mniejsza pergola wytrzyma więcej: przy wymiarach 6 × 4 × 3 m dopuszczalne obciążenie to do 200 kg/m² (ok. 100 cm śniegu) przy jednoczesnym wietrze ok. 95 km/h.

Przy zamkniętym dachu i największych wymiarach pergola wytrzymuje wiatr do 110 km/h. Ściany boczne – szklane panele OpenSlide, panele przesuwne Slide i Shutters czy rolety screen – działają jak pełna ściana, więc dopuszczalny wiatr jest wtedy niższy; przy silnym wietrze osłony boczne trzeba zwinąć.

Dach może zostać zamknięty przez całą zimę. Nie obracaj jednak lameli, gdy pada śnieg, gdy dach jest oblodzony albo leży na nim śnieg – mechanizm może się uszkodzić. Z dodatkowym czujnikiem pergola sama uchyla lamele przy mrozie i opadach śniegu, żeby nie przymarzły i żeby śnieg się nie zbierał. Przy bardzo dużych opadach o otwarciu lameli decydujesz Ty.

Odprowadzenie wody z pergoli

Pergola ma zintegrowane rynny ukryte w belkach. Woda z rowków lameli spływa do rynien, a stamtąd przez słupy w dół – czterema słupami (odpływ na dwie strony) albo dwoma (odpływ na jedną stronę). Dla największej wydajności zalecamy odpływ na dwie strony; odpływ na jedną stronę wymaga dopłaty do rynien odpływowych.

Dach ma niewielki spadek od strony silnika do przeciwnej krawędzi, żeby woda nie zbierała się w lamelach. Na życzenie można zmienić kierunek spadku albo zamówić dach płaski.

Największa wydajność odwodnienia (przy czterech otworach odpływowych) to deszcz o natężeniu do 0,04 l/s na m² przez 5 minut. Bardzo gwałtownej ulewy pergola nie zatrzyma w całości.

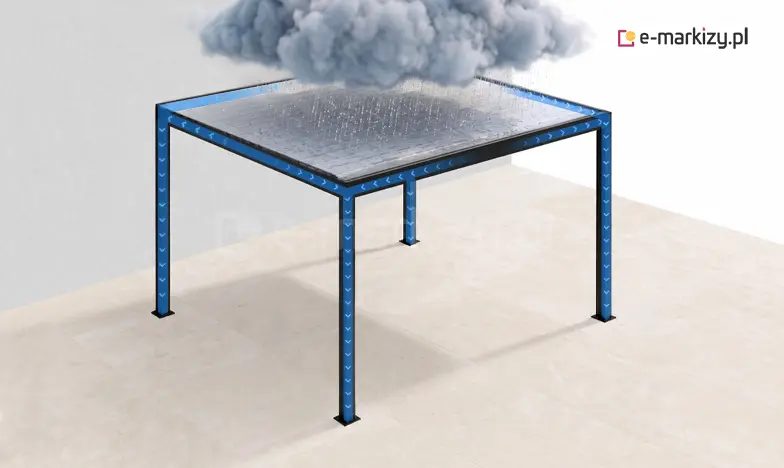

Odpływ wody przez cztery słupy

Odpływ wody przez dwa słupy

Kierunki wylotu wody

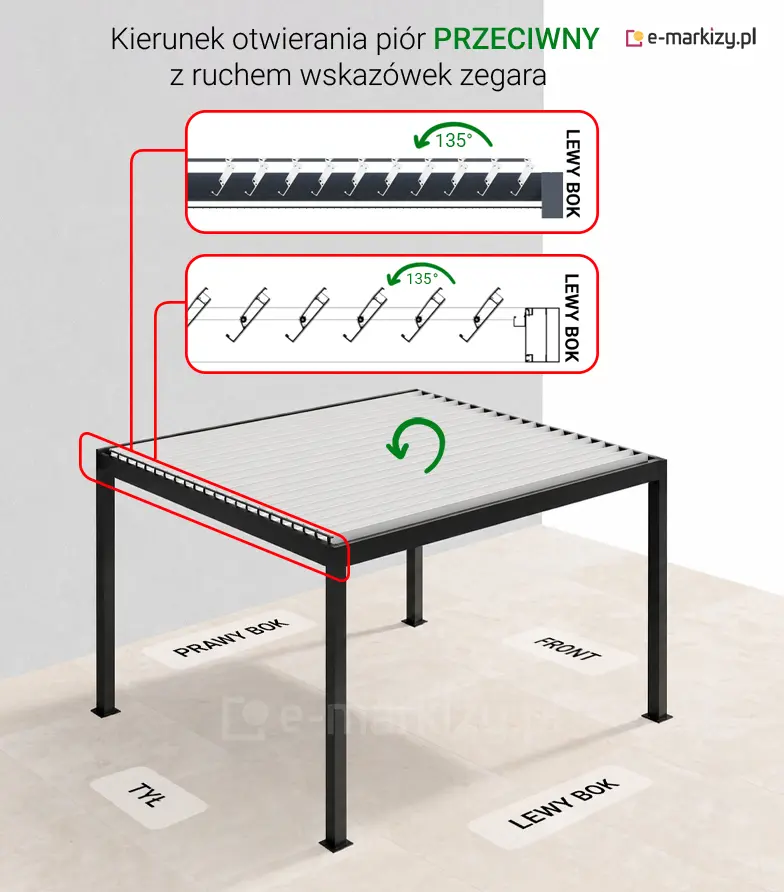

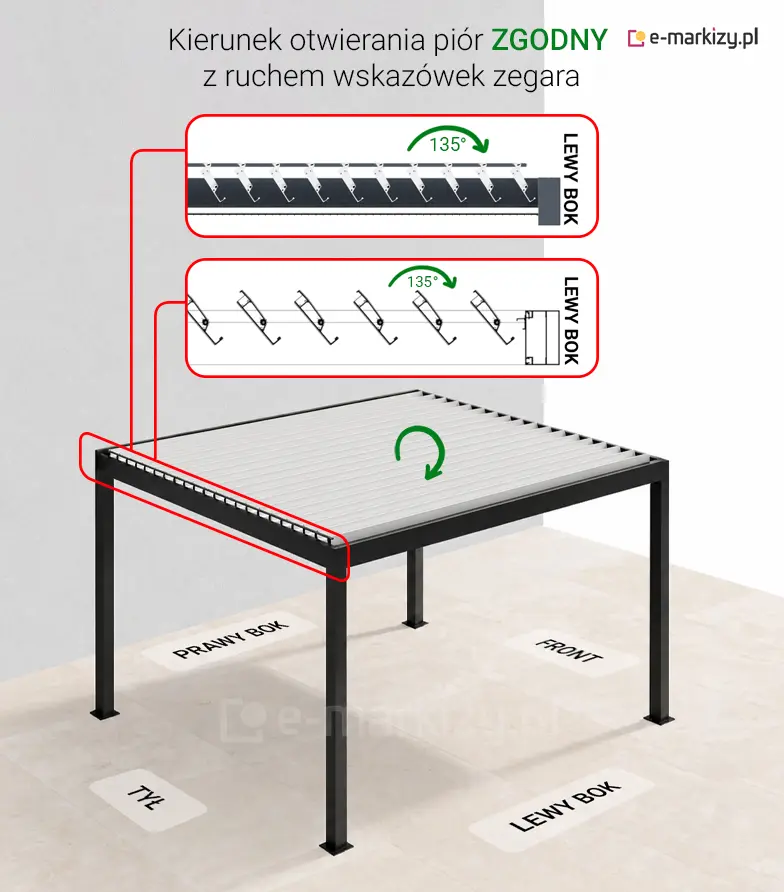

Kierunek otwierania lameli

Lamele obracają się od 0 do 135°. Przy zamówieniu wybierasz, w którą stronę mają się otwierać – zgodnie albo przeciwnie do ruchu wskazówek zegara. Od tego zależy, w którą stronę pochylą się otwarte lamele.

Napęd ukryty w konstrukcji

Silnik, który obraca lamele, jest schowany w belce – podobnie jak przewody i złączki. Z zewnątrz nie widać kabli ani mechanizmu.

Lamelami sterujesz pilotem, przełącznikiem, aplikacją albo systemem inteligentnego domu. Do wyboru jest automatyka Somfy lub Elero, a dodatkowo czujniki wiatru, deszczu i słońca.

Informacje o napędzie
