Plisy, Żaluzje plisowane Dane Techniczne

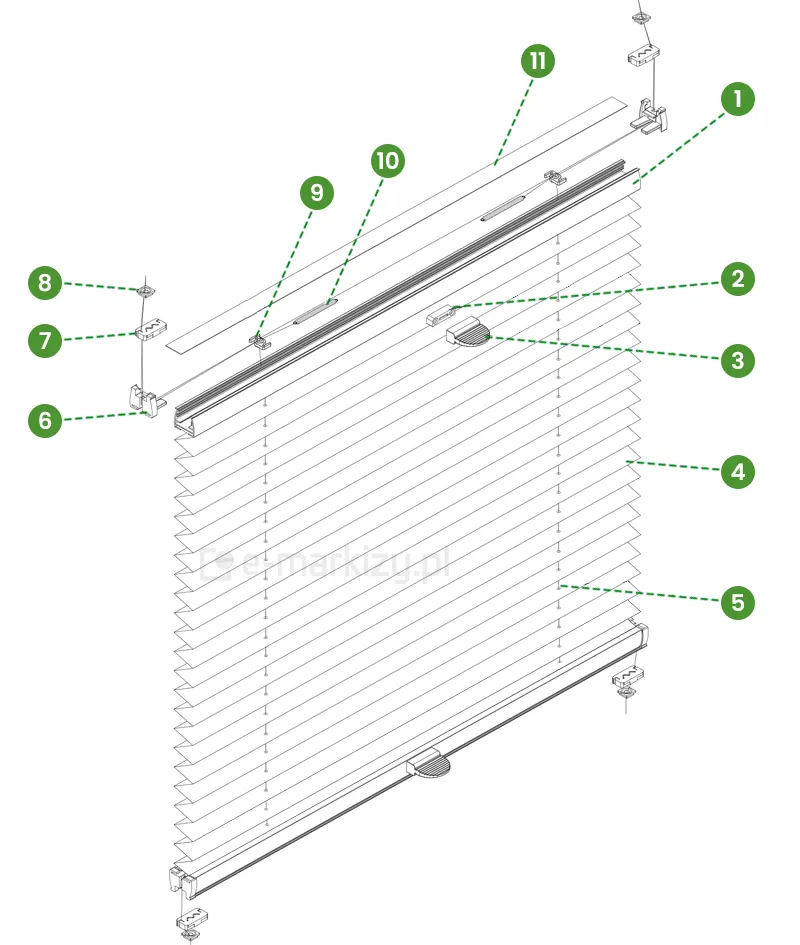

Widok rozstrzelony schematu budowy żaluzji pilsowanej z ukazaniem jej poszczególnych elementów. Na schemacie od różnych części plisy poprowadzono przerywane linie do okrągłych zielonych znaczników, z wpisanymi w ich środek białymi cyframi od 1 do 11.

Komponenty plisy

Profil
Kostka do uchwytu
Uchwyt
Tkanina plisowana
Sznurek
Bok do profilu
Mocowanie sznurka
Uchwyt mocowania sznurka
Łożysko sznurka
Sprężyna naciągająca
Nakładka PCV

Standardowe typy plis okiennych

Dla okien w płaszczyźnie pionowej, z bocznymi prowadnicami linkowym

• Typ AB11 sterowanie jednym uchwytem, tylko belką dolną

• Typ AB41 sterowanie dwoma uchwytami, belką górną i belką dolną

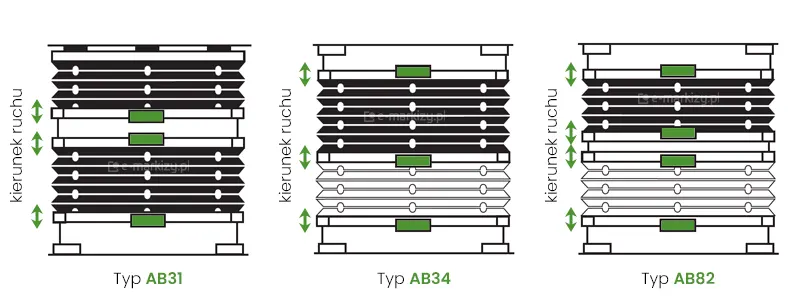

Typy podwójnych plis okiennych

Dla okien w płaszczyźnie pionowej, z zastosowaniem dwóch rodzajów tkanin, z bocznymi prowadnicami linkowymi

• Typ AB31 obie tkaniny niezależne – górna tkanina sterowanie jednym uchwytem, tylko belka dolna – dolna tkanina sterowanie dwoma uchwytami, belką górną i belką dolną

• Typ AB34 tkaniny połączone belką środkową – sterowanie trzema uchwytami

• Typ AB82 obie tkaniny niezależne -sterowanie dwoma uchwytami, belką górną i belką dolną

Typy plis okiennych sterowanych sznurkiem

Dla okien w płaszczyźnie pionowej

Grafika techniczna na białym tle przedstawia dwa modele sterowania sznurkowego, w jakie mogą być wyposażone żaluzje plisowane: Typ AO10 oraz Typ AO11. Oba schematy wykonane są czarną, precyzyjną linią i obrazują sposób montażu oraz zakres mobilności tkaniny. Po lewej stronie zaprezentowano Typ AO10, który jest modelem wolnowiszącym. Posiada on stałą rynnę górną zamontowaną do górnej krawędzi wnęki. Z prawej strony osłony zwisa sznur prowadzący z charakterystycznym zielonym łącznikiem i obciążnikiem na końcu. Przy dolnym, ruchomym profilu umieszczono napis kierunek ruchu wraz z zieloną, dwustronną strzałką, wskazującą na możliwość podnoszenia i opuszczania dolnej krawędzi plisy. Po prawej stronie znajduje się schemat Typ AO11, który wizualnie przypomina poprzedni model, lecz jest wzbogacony o dolne punkty montażowe. W tym wariancie żaluzje plisowane posiadają dodatkową stabilizację sznurkową przykręcaną do dolnej części ramy okiennej, co zapobiega odchylaniu się materiału od szyby. Podobnie jak w typie AO10, ruchoma jest dolna rynna sterowana za pomocą mechanizmu sznurkowego z zielonymi elementami chwytnymi. Całość rysunku w klarowny sposób oddaje różnice techniczne między systemem wolnowiszącym a modelem z prowadzeniem bocznym.

• Typ AO10 wersja wolnowisząca – sterowanie tylko belką dolną – możliwe zastosowanie napędu elektrycznego

• Typ AO11 z prowadnicami linkowymi – sterowanie tylko belką dolną

Plisy, Żaluzje plisowane Dane Techniczne

Rodzaje profili aluminiowych

W modelach AB11, AB31, AO10, AO11, DB11 stosowany profil zależny jest od wymiarów całkowitych plisy. Na indywidualne zamówienie możliwe jest wybranie wysokości profilu w tych modelach.

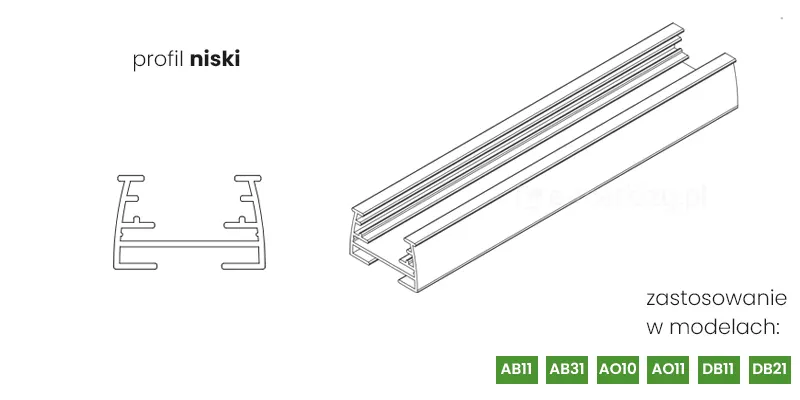

Grafika techniczna na białym tle prezentuje szczegółową specyfikację elementu konstrukcyjnego, jakim jest profil niski stosowany w systemach osłonowych typu żaluzje plisowane. Po lewej stronie rysunku znajduje się precyzyjny schemat przekroju poprzecznego profilu wykonany czarną linią. Przekrój ten ukazuje wewnętrzną architekturę szyny, w tym poziome prowadnice, boczne wypustki stabilizujące oraz centralną komorę, która zapewnia sztywność przy zachowaniu niewielkiej wysokości elementu. Powyżej schematu umieszczono napis profil niski. Po prawej stronie grafiki widnieje trójwymiarowy model izometryczny profilu, który eksponuje jego podłużną formę oraz smukły kształt zewnętrznych ścianek. W dolnym prawym rogu zamieszczono sekcję zastosowanie w modelach:, pod którą znajduje się sześć zielonych prostokątów z białymi oznaczeniami konkretnych wariantów: AB11, AB31, AO10, AO11, DB11, DB21. Całość dokumentacji ma charakter ekspercki i techniczny, ułatwiając identyfikację niskiego wariantu rynny stosowanej w różnych konfiguracjach produktu żaluzje plisowane.

Profil niski – modele DB2

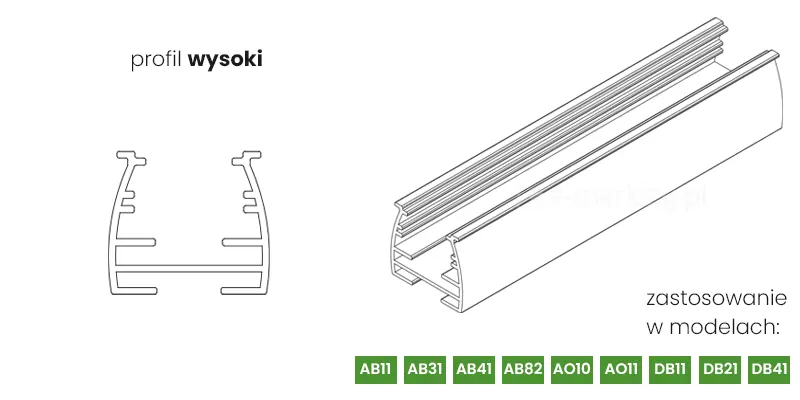

Grafika techniczna przedstawia szczegółowy schemat oraz wizualizację elementu konstrukcyjnego, jakim jest profil wysoki stosowany w produkcie żaluzje plisowane. Po lewej stronie rysunku znajduje się czarny obrys przekroju poprzecznego profilu, ukazujący jego wewnętrzną strukturę z licznymi wypustkami, prowadnicami oraz komorami wzmacniającymi, które zapewniają stabilność całej konstrukcji osłony. Nad przekrojem widnieje napis profil wysoki wykonany czarną czcionką. Po prawej stronie umieszczono trójwymiarowy model izometryczny tego samego profilu, ukazujący jego podłużny kształt z wyraźnie zaznaczonymi krawędziami i kanałami montażowymi biegnącymi wzdłuż elementu. W dolnym prawym rogu grafiki znajduje się informacja tekstowa zastosowanie w modelach, pod którą umieszczono szereg zielonych prostokątów z białymi oznaczeniami konkretnych wariantów: AB11, AB31, AB41, AB82, AO10, AO11, DB11, DB21 oraz DB41. Całość prezentacji utrzymana jest w surowej, technicznej stylistyce na białym tle, co pozwala na precyzyjną identyfikację komponentu używanego przy montażu żaluzji plisowanych.

Wzmocniony profil wysoki – modele AB41, AB82, DB41.

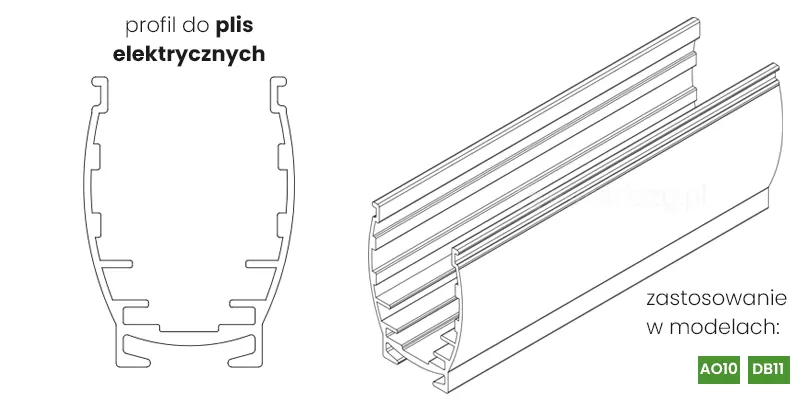

Grafika techniczna na białym tle prezentuje szczegółową specyfikację komponentu, jakim jest profil do plis elektrycznych, stosowany w zaawansowanych systemach, w których występują żaluzje plisowane. Po lewej stronie rysunku umieszczono precyzyjny schemat przekroju poprzecznego profilu wykonany czarną linią. Przekrój ten ukazuje głęboką, łukowatą konstrukcję o znacznej szerokości wewnętrznej, wyposażoną w liczne poziome wypustki i prowadnice, które są niezbędne do stabilnego osadzenia mechanizmu silnika oraz układów sterowania automatycznego. Nad schematem widnieje czarny napis profil do plis elektrycznych. Po prawej stronie znajduje się trójwymiarowa wizualizacja izometryczna profilu, eksponująca jego obły, zewnętrzny kształt oraz rynnową budowę z wyraźnie zaznaczonymi krawędziami górnymi. W dolnej części grafiki zamieszczono informację tekstową zastosowanie w modelach, pod którą znajdują się dwa zielone prostokąty z białymi oznaczeniami konkretnych systemów: AO10 oraz DB11. Całość prezentacji ma charakter czysto techniczny i informacyjny, pozwalając na dokładne zrozumienie budowy rynny przeznaczonej do zmechanizowanych wersji żaluzji plisowanych.

Profil do sterowania elektrycznego – modele AO10, DB11

Plisy podwójne model AB34 posiadają dodatkowy profil łączący tkaniny

Nakładki maskujące PCV do żaluzji plisowanych

Wnętrza profili aluminiowych żaluzji są maskowane nakładkami osłonowymi PVC w kolorach profili.

W zależności od zastosowanego profilu, stosuje się inny rodzaj nakładki bocznej. Kolor nakładki bocznej może się różnić od koloru profilu, dobierany jest najbardziej zbliżony odcień.

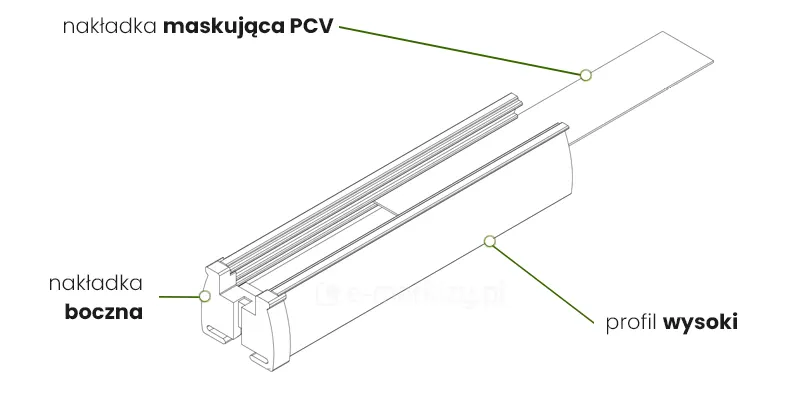

Grafika techniczna na białym tle przedstawia schemat złożenia górnego lub dolnego elementu konstrukcyjnego, jakim są żaluzje plisowane. Na rysunku liniowym zaprezentowano wzajemne dopasowanie trzech kluczowych komponentów przy użyciu zielonych linii pomocniczych z kropkami wskazującymi konkretne części. Głównym elementem jest profil wysoki, przedstawiony w rzucie izometrycznym jako podłużna szyna z wewnętrznymi prowadnicami. Na lewym końcu profilu zamontowana jest nakładka boczna, która domyka konstrukcję i chroni krawędzie profilu aluminiowego. Trzecim elementem jest nakładka maskująca PCV, przedstawiona jako cienka, płaska listwa wsuwana od góry w specjalne wgłębienie profilu wysokiego, co pozwala na estetyczne ukrycie elementów montażowych oraz sznurków wewnątrz rynny. Całość schematu ma charakter instruktażowy i w precyzyjny sposób obrazuje systemowy sposób montażu wykończeń stosowanych w produkcie żaluzje plisowane.

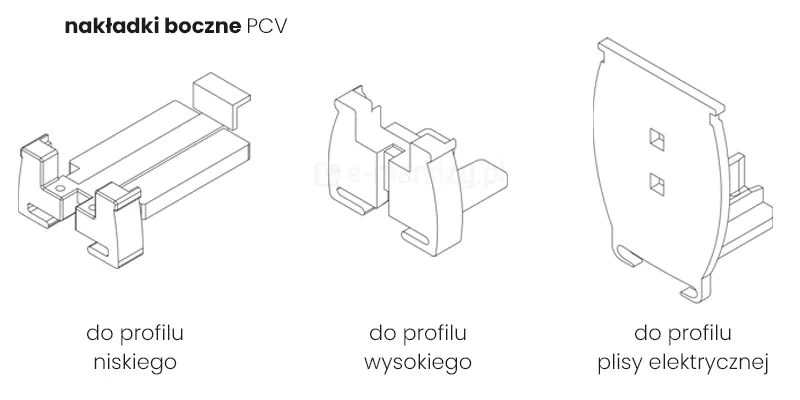

Grafika techniczna na białym tle prezentuje trzy rodzaje komponentów wykończeniowych, jakimi są nakładki boczne PCV stosowane w produkcie żaluzje plisowane. Każdy element został przedstawiony jako trójwymiarowy model liniowy w kolorze czarnym, co pozwala na dokładne zapoznanie się z ich budową i przeznaczeniem. Pierwszy element od lewej, opisany jako do profilu niskiego, posiada podłużną, płaską konstrukcję z pionowymi wypustkami na końcach oraz wycięciami montażowymi w dolnej części, które umożliwiają stabilne osadzenie na krawędzi rynny. Środkowy model to nakładka boczna do profilu wysokiego, charakteryzująca się bardziej zwartą i wyższą budową; widoczne są wewnętrzne prowadnice oraz boczna wypustka stabilizująca profil żaluzji plisowanej. Trzeci komponent po prawej stronie to nakładka do profilu plisy elektrycznej, która jest znacznie większa od pozostałych i posiada wyraźnie zaokrąglony, wypukły front. Na jej bocznej ściance znajdują się dwa małe, kwadratowe otwory, a dolna krawędź jest wyposażona w specjalne zaczepy montażowe. Wszystkie rysunki są precyzyjne i opatrzone czytelnymi podpisami w dolnej części grafiki, co ułatwia dobór odpowiedniego akcesorium do konkretnego typu osłony okiennej.

Sterowanie ręczne plisami

Żaluzje sterowane są standardowo uchwytami. Dla prostokątnej wersji uchwytu możliwe jest zastosowanie przedłużki, która dostępna jest wyłącznie w kolorze białym. Standardowe długości przedłużki do 40cm, 100cm, 150cm lub 200cm.

Grafika techniczna na białym tle prezentuje dwa rodzaje akcesoriów sterujących, jakimi są uchwyty montowane na profilach aluminiowych, w które wyposażone są żaluzje plisowane. Oba elementy zostały przedstawione w formie precyzyjnych rysunków liniowych w rzucie izometrycznym. Po lewej stronie widnieje uchwyt zaokrąglony, który charakteryzuje się półkolistym kształtem części chwytnej. Powierzchnia tego elementu posiada poprzeczne, wypukłe prążki, które pełnią funkcję antypoślizgową i ułatwiają przesuwanie osłony; tylna część uchwytu jest prostopadłościenna, przystosowana do stabilnego zatrzaśnięcia w szynie profilu. Po prawej stronie zaprezentowano uchwyt prostokątny, który posiada bardziej nowoczesną, geometryczną formę. Jego przednia część jest lekko zakrzywiona ku dołowi i również wyposażona w system równoległych żłobień poprawiających ergonomię użytkowania. Konstrukcja tego wariantu jest szersza i wyższa w tylnej części montażowej w porównaniu do modelu zaokrąglonego. Powyżej rysunków umieszczono czytelne podpisy czarną czcionką: uchwyt zaokrąglony oraz uchwyt prostokątny. Grafika w sposób techniczny i szczegółowy obrazuje różnice estetyczne oraz użytkowe detali wykończeniowych stosowanych w produkcie żaluzje plisowane.

Grafika techniczna przygotowana na białym tle przedstawia akcesorium do obsługi systemów osłonowych, jakim jest przedłużka uchwytu stosowana przy produkcie żaluzje plisowane. Rysunek składa się z dwóch ujęć tego samego elementu, wykonanych w formie czarnego obrysu liniowego. Główne ujęcie prezentuje długi, cylindryczny drążek ustawiony pod kątem, który na górnym końcu zwieńczony jest przegubowym mechanizmem łączącym. Mechanizm ten posiada okrągły element obrotowy z widocznym gniazdem na śrubę, co pozwala na regulację kąta nachylenia końcówki roboczej. Sama końcówka ma kształt prostopadłościanu, przystosowanego do stabilnego połączenia z uchwytem żaluzji. Po prawej stronie grafiki znajduje się drugie, powiększone ujęcie górnej części przedłużki, które ukazuje detal mechanizmu przegubowego oraz sposób osadzenia kwadratowego elementu sterującego na ruchomej głowicy. W dolnej lewej części obrazu widnieje czytelny napis przedłużka uchwytu, naniesiony czarnym kolorem przy użyciu nowoczesnej czcionki bezszeryfowej. Całość dokumentacji ma charakter instruktażowy i techniczny, ułatwiający identyfikację części pomocniczej używanej w przypadku montażu żaluzji na dużych wysokościach.

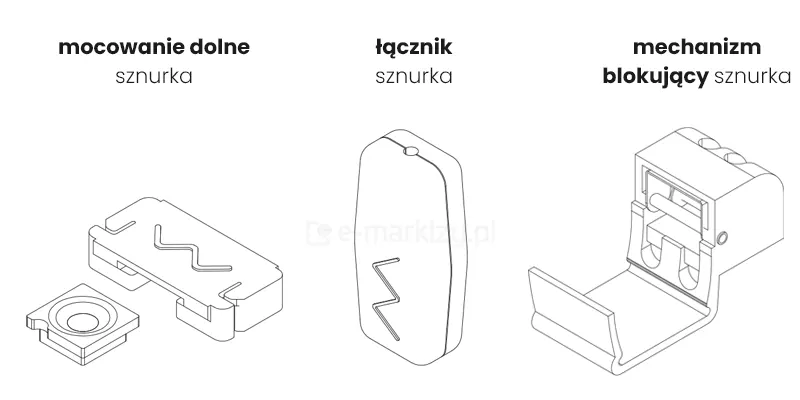

Grafika techniczna na białym tle prezentuje trzy kluczowe komponenty systemu sterowania sznurkowego, wykorzystywane w produkcie żaluzje plisowane. Każdy element został przedstawiony w formie precyzyjnego rysunku liniowego z opisem tekstowym powyżej. Pierwszy element od lewej, opisany jako mocowanie dolne sznurka, składa się z dwóch części: płaskiej, prostokątnej nakładki z wycięciem w kształcie zygzaka oraz mniejszej, kwadratowej podstawki montażowej z centralnym otworem na wkręt. Drugi, środkowy komponent to łącznik sznurka, który ma formę obłego, pionowego elementu z niewielkim otworem przelotowym u góry oraz charakterystycznym tłoczeniem w kształcie fali na froncie, służącym do stabilnego zablokowania końców sznurka prowadzącego. Trzeci element po prawej stronie to mechanizm blokujący sznurka, przedstawiony w formie otwartej obudowy o skomplikowanej budowie wewnętrznej. Widoczna jest dolna klapka oraz system rolek i prowadnic umieszczony w górnej części korpusu, który odpowiada za płynne blokowanie i zwalnianie mechanizmu podczas podnoszenia lub opuszczania żaluzji plisowanej. Wszystkie rysunki są utrzymane w jednolitej, technicznej czerni, co zapewnia wysoką czytelność detali konstrukcyjnych osłony.

Sznurki żaluzji plisowanej

• mocowanie dolne sznurka

• łącznik sznurka

• mechanizm blokujący sznurka sterującego

Długość sznurka sterującego dla modeli AO10 i AO11 to:

50cm – dla wysokości do 120cm
100cm – dla wysokości od 121cm

Łącznik oraz zakończenie sznurka wykonane są z PCV i kolorystycznie dopasowywane do koloru profilu. Standardowo odcień sznurków dobierany jest do koloru tkaniny, a uchwyty mocujące do koloru profili.

Modele DB11 / DB21 / DB41 wyposażone są w prowadnice linkowe powlekane stalowe

Szerokość plis (cm)	Ilość otworów pod sznurki	Skrajne otwory od brzegów tkaniny (cm)
20-32	2	3-5
33-56	2	6
57-60	2	9
61-99	3	6
100-140	4	6
141-150	5	6

Modele AB

Szerokość plis (cm)	Ilość otworów pod sznurki	Skrajne otwory od brzegów tkaniny (cm)
40-60	2	3-5
61-90	2	6
91-130	2	9
131-190	3	6
191-220	4	6

Modele AO (możliwość wystąpienia 1 lub 2 otworów dodatkowo)

Szerokość plis (cm)	Ilość otworów pod sznurki	Skrajne otwory od brzegów tkaniny (cm)
33-56	2	3-5
57-90	2	6
91-120	2	9
121-150	3	6

Modele DB
