Poniżej jeden z przykładów Pomiaru Żaluzji Fasadowej C80/Z90

wariant 1

Montaż we wnęce, prowadnice na uchwytach do ramy okna, blacha zabudowana lub niezabudowana

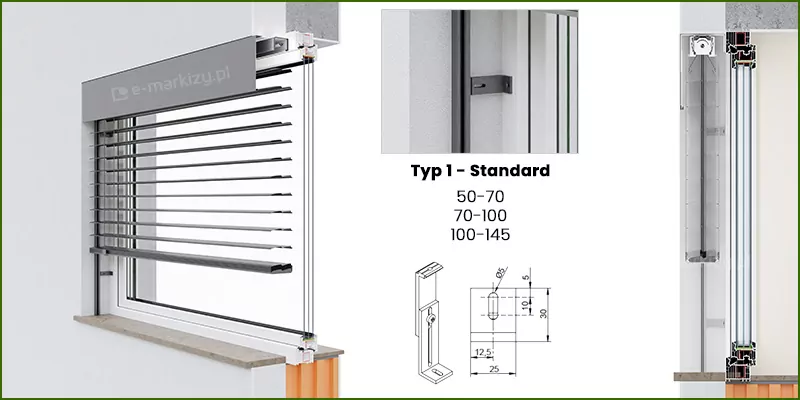

Uchwyt Prowadnicy Typ 1 – kątowy

  • 50-70mm
  • 70-100mm
  • 100-145mm

S – szerokość żaluzji

Aby zmierzyć szerokość, podajemy wymiar S, czyli zewnętrzny, skrajny wymiar żaluzji (górna blacha osłonowa oraz prowadnice z uchwytami, nigdy nie wychodzą poza ten wymiar). Wymiarowanie przy zastosowaniu blachy osłonowej. Podajemy zawsze skrajne wymiary zewnętrzne łącznie z prowadnicami.

H – wysokość żaluzji

Pomiar wysokości żaluzji z zastosowaniem prowadnic listwowych z blachą osłonową. Do zamówienia podajemy wysokość całkowitą H, czyli zewnętrzny skrajny wymiar od dołu prowadnicy do końca (górnej części) żaluzji. Należy zwrócić uwagę że blacha osłonowa tylko przysłania górną część lameli a nie podwyższa cały wymiar żaluzji

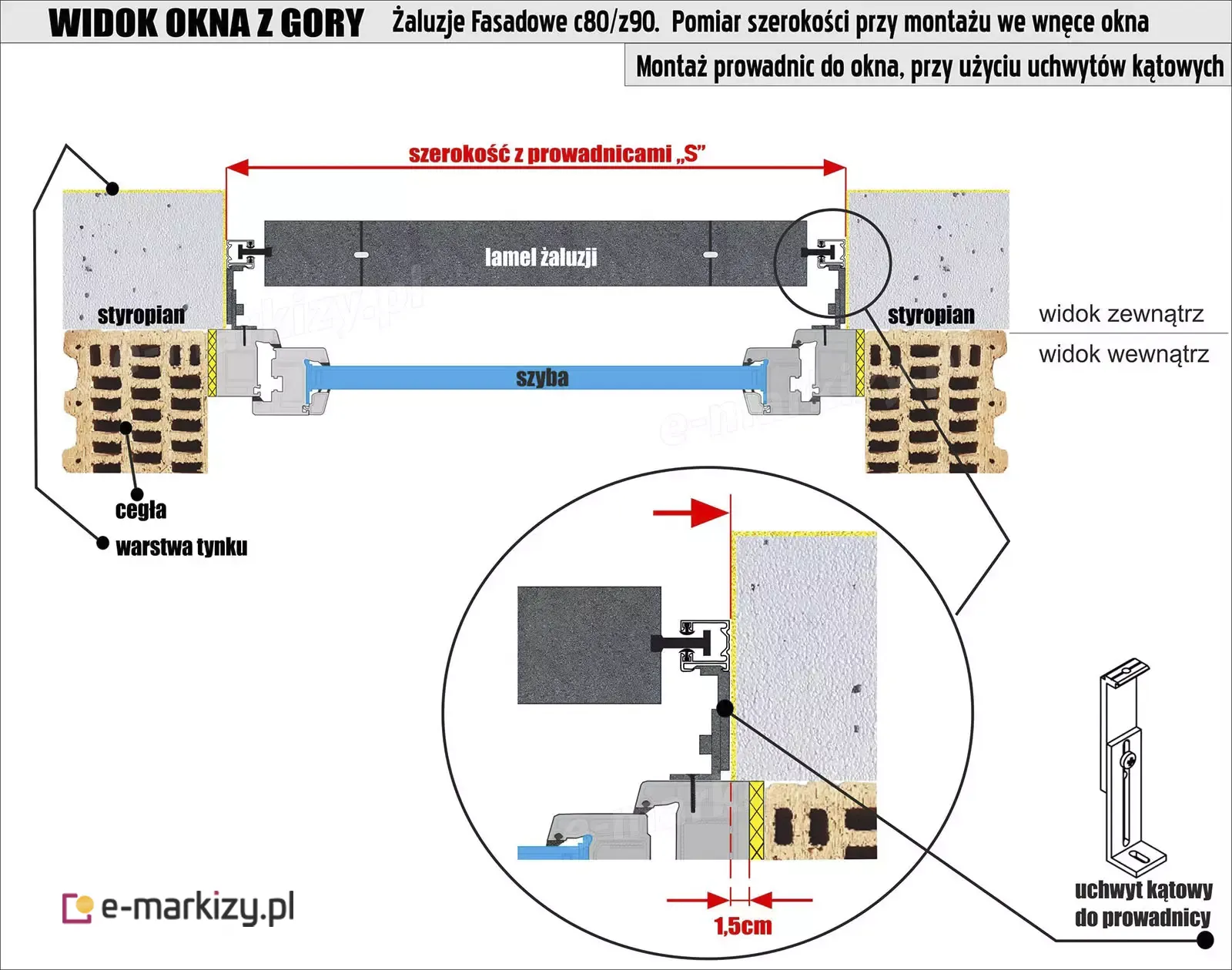

Montaż we wnęce, uchwyty standard – pomiar szerokości

Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem zabudowanej blachy osłonowej.


Żaluzja z prowadnicami – pomiar wysokości

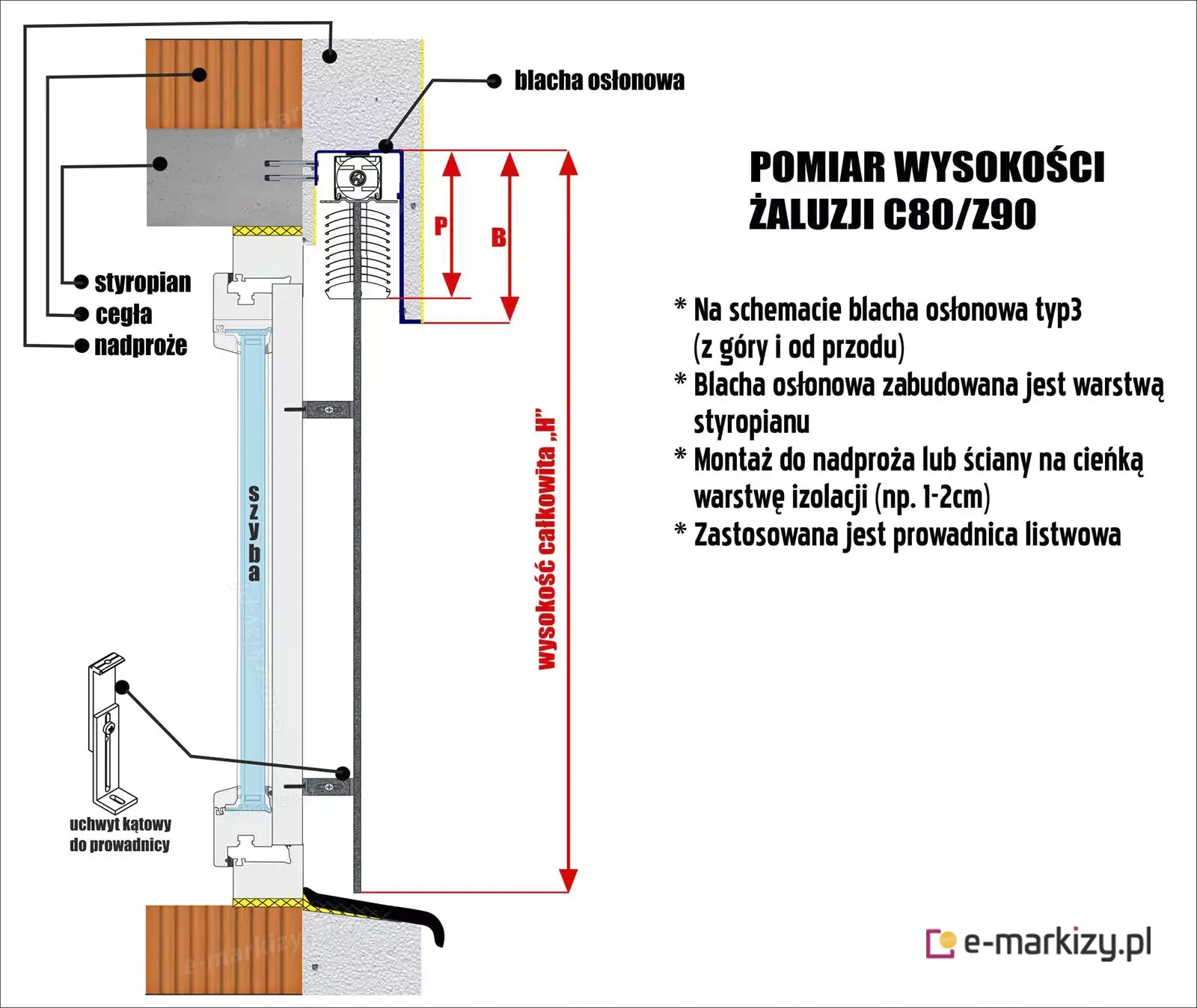

Pomiar wysokości żaluzji przy montażu we wnęce okna, z zastosowaniem zabudowanej blachy osłonowej od czoła. Użyte są prowadnice listwowe. Uchwyty żaluzji zamocowane są na warstwie ocieplenia (np.1-2cm). Do zamówienia podajemy wymiar H

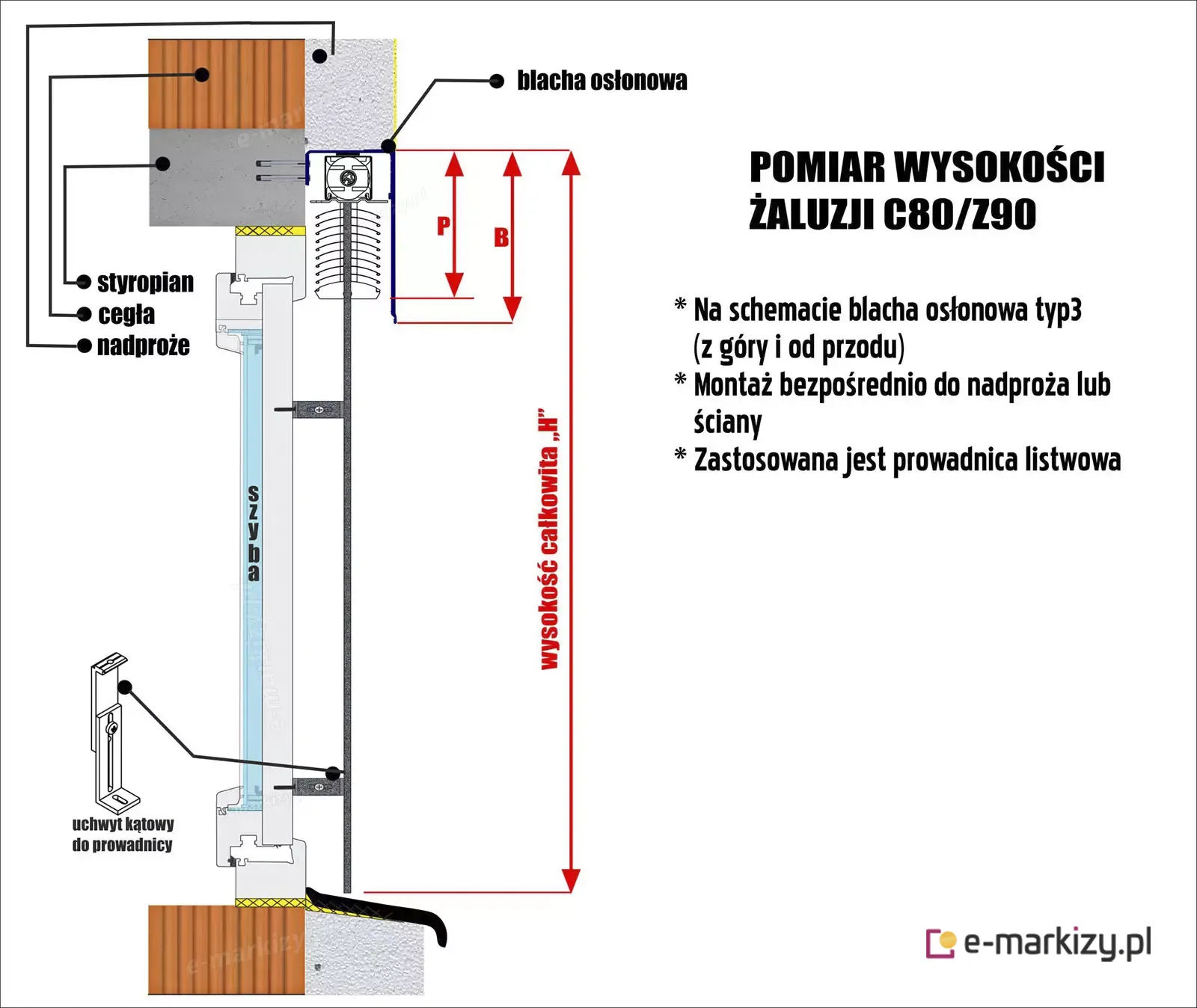

Pomiar wysokości żaluzji przy montażu we wnęce okna, z zastosowaniem niezabudowanej blachy osłonowej od czoła i z góry TYP3. Użyte są prowadnice listwowe. Uchwyty żaluzji zamocowane są bezpośrednio do nadproża (lub poszerzenia okna). Do zamówienia podajemy wymiar H.


Żaluzja fasadowa c80 – wymiar i głębokość kasety

Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem niezabudowanej blachy osłonowej.

P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego (12cm)
S – Długość uchwytu prowadnicy


Żaluzja fasadowa z90 – wymiar i głębokość kasety

Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem zabudowanej blachy osłonowej

P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego oraz blachy osłonowej (14cm)
F – Warstwa izolacji np. 1-2cm
S – Długość uchwytu prowadnicy
R – Warstwa izolacji np. 1-2cm przyklejona do przedniej części blachy osłonowej


Żaluzja fasadowa z90 – wymiar i głębokość kasety

Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem niezabudowanej blachy osłonowej.

P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego oraz blachy osłonowej (12cm)
S – Długość uchwytu prowadnicy


Montaż żaluzji w wersjach modułowych

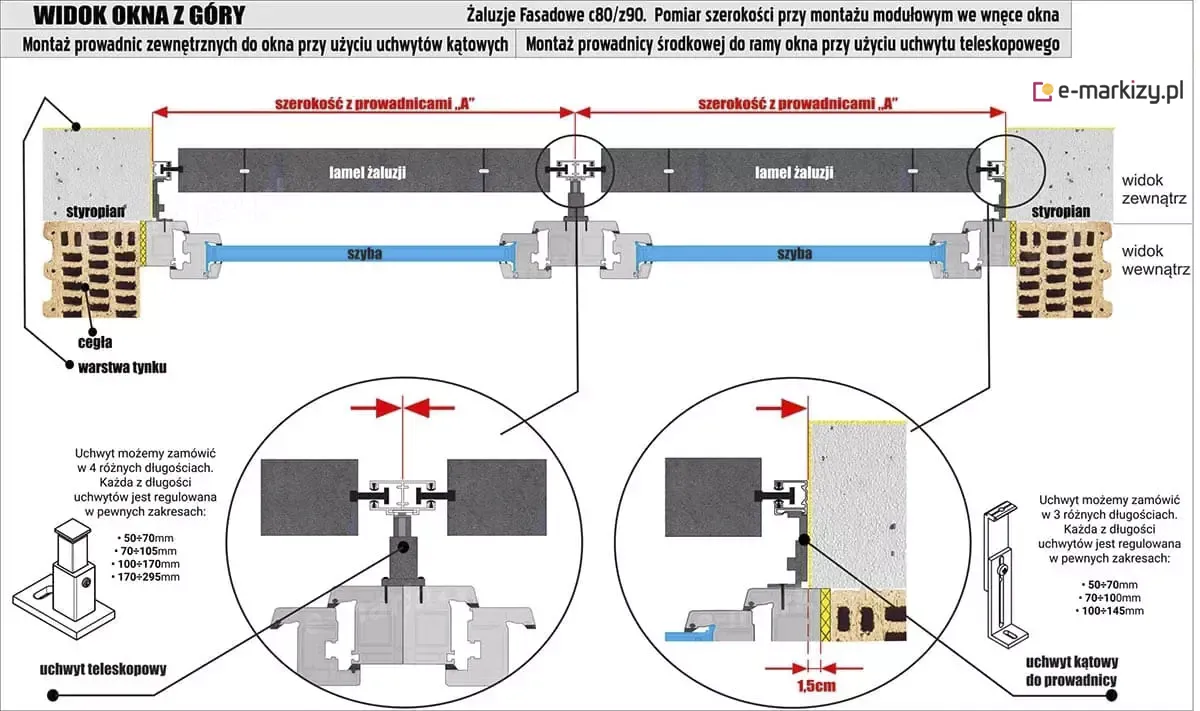

Pomiar szerokości przy montażu modułowym (żaluzje występują w module czyli jedna obok drugiej z zastosowaniem wspólnej prowadnicy pośrodku) we wnęce okna – Montaż prowadnic zewnętrznych do okna przy użyciu uchwytów kątowych (opcjonalnie bezpośrednio do ściany). Montaż prowadnicy środkowej do ramy okna przy użyciu uchwytu teleskopowego.

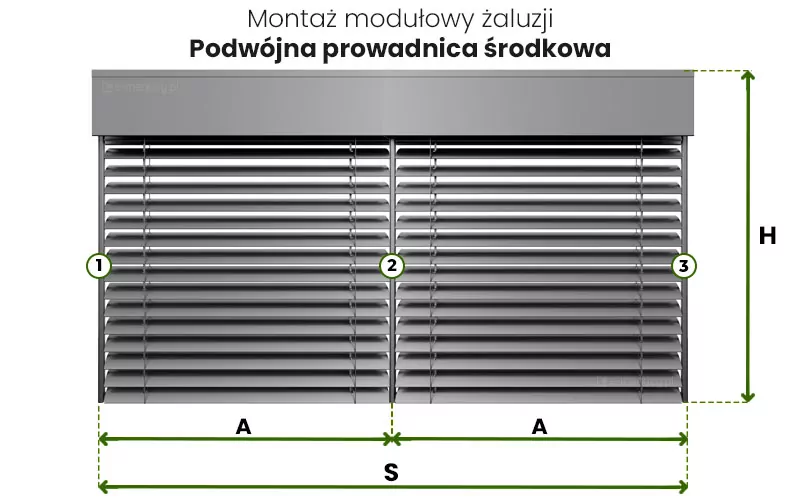

Pomiar szerokości – Przykład zastosowania różnych uchwytów

SZEROKOŚĆ A czyli zewnętrzny, skrajny wymiar żaluzji z prowadnicami (do osi środkowej prowadnicy)
SZEROKOŚĆ B czyli zewnętrzny, skrajny wymiar żaluzji z prowadnicami (do osi środkowej prowadnicy)
SZEROKOŚĆ S czyli zewnętrzny, skrajny wymiar obu żaluzji z prowadnicami. Jest to szerokość całego modułu (w tym przypadku podwójnego, złożonego z dwóch żaluzji)

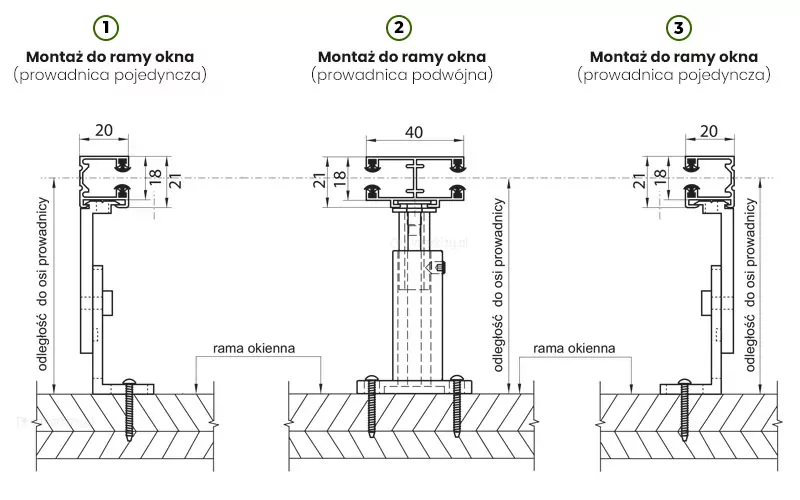

Wykorzystywane uchwyty:

Typ 1 – kątowy (do montażu skrajnych prowadnic do ramy okna)

  • 50-70mm
  • 70-100mm
  • 100-145mm

Typ 2 – teleskopowy (do montażu prowadnicy modułowej do ramy okna)

  • 50-70mm
  • 70-105mm
  • 100-170mm




Prowadnice skrajne montowane bezpośrednio do ściany:
