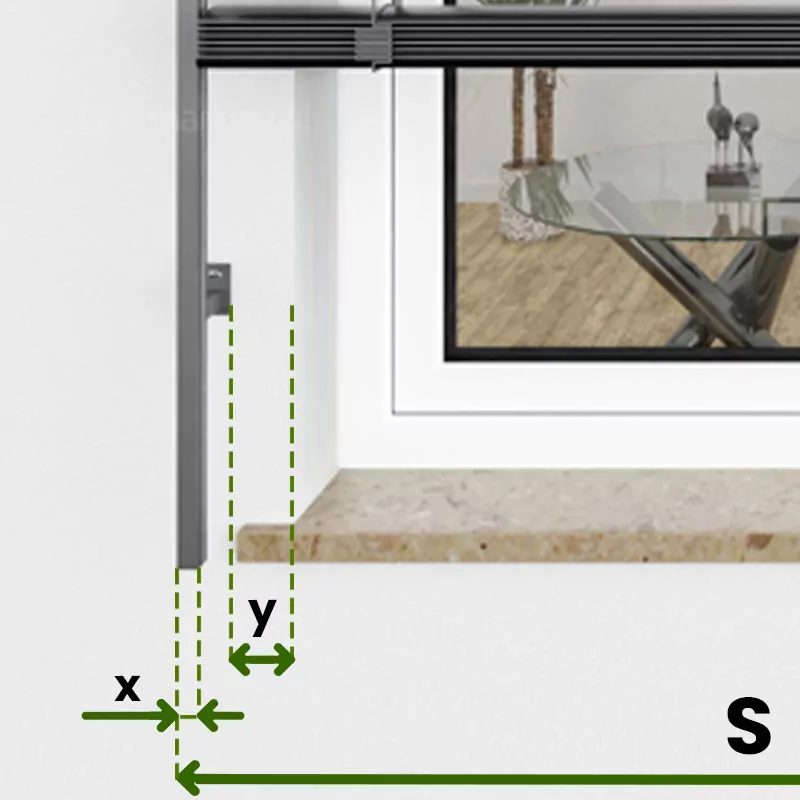

S – szerokość żaluzji

y – warstwa ocieplenia
x – szerokość prowadnicy

Zdjęcie przedstawia typowy montaż na ścianie lub elewacji. Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem zabudowanej blachy osłonowej. SZEROKOŚĆ A = Podajemy zawsze zewnętrzną skrajną wartość między prowadnicami. Aby ustalić szerokość na naszym rysunku, możemy posłużyć się przykładem. Zakładamy że nasza wnęka okienna ma na bokach warstwę ocieplenia o grubości Y=5cm. Mocowanie prowadnic (ich uchwytów) musi być poza tą warstwą ocieplenia. Aby ustalić szerokość do zamówienia żaluzji, należy zmierzyć wnękę okienną np. u nas 80cm i dodać warstwę ocieplenia Y=5cm oraz dodać szerokość prowadnicy X (prowadnicy płaska to X=2cm lub prowadnica okrągła X=4cm).
Otrzymujemy wynik: 80cm + (2 x 5cm) + (2 x 2cm) = 94cm
Otrzmana wartość to minimalna szerokosć na jaką powinniśmy zamówić żaluzję. Dla bezpieczeństwa warto jednak tę wartość zaokrąglić np. do 90cm.

H – wysokość żaluzji

Zdjęcie przedstawia typowy montaż na ścianie lub elewacji. WYSOKOŚĆ H = Należy zmierzyć wymiar np. wnęki (np. od góry wnęki do dołu parapetu), a następnie w zależności od potrzeb montażu należy dodać np. z góry min. 17cm. Np. zmierzona wysokość wnęki to 150cm. Dodajemy np 17cm i otrzymujemy wartość do zamówienia żaluzji czyli 167cm

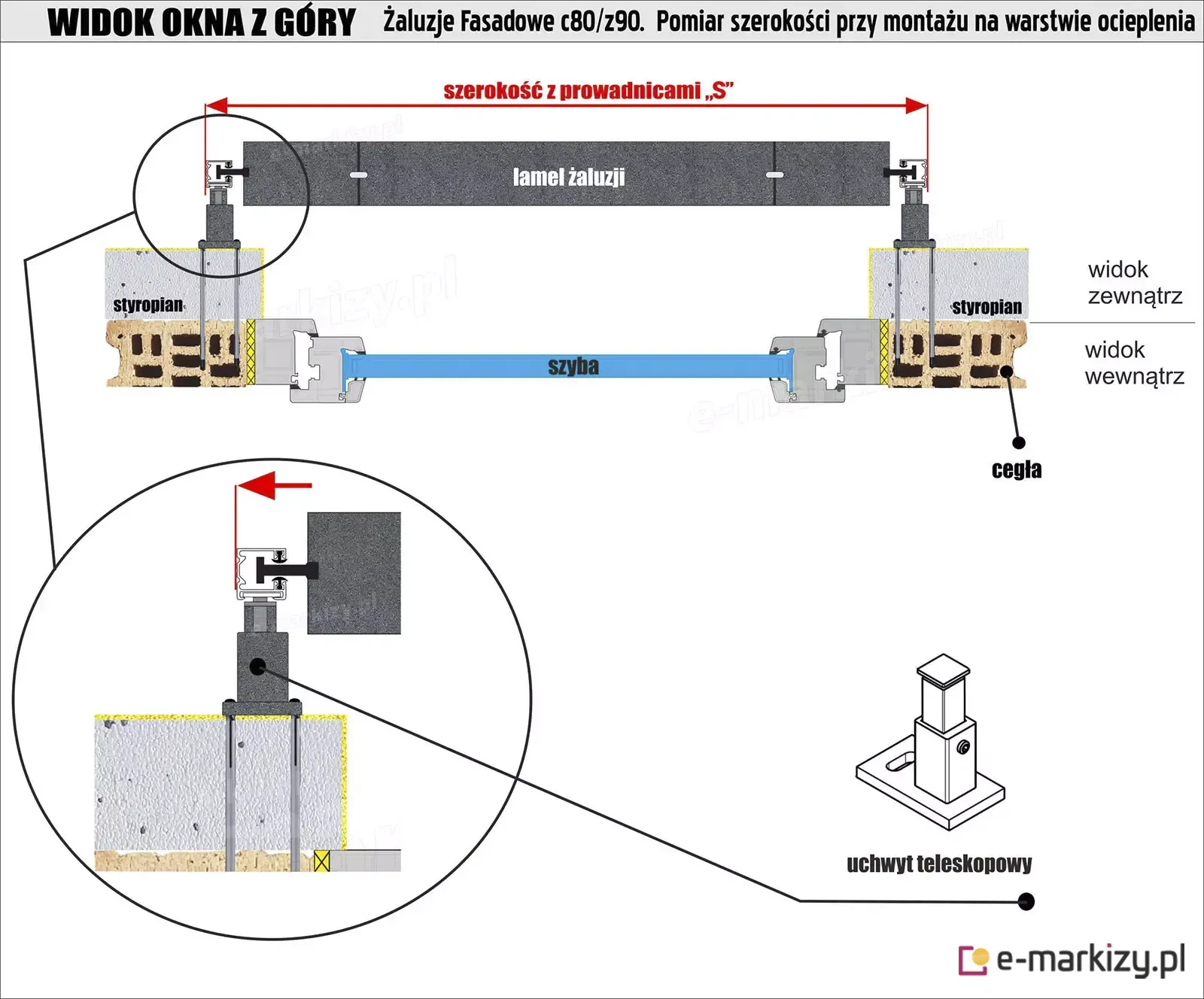

Montaż na fasadę z izolacją – pomiar szerokości

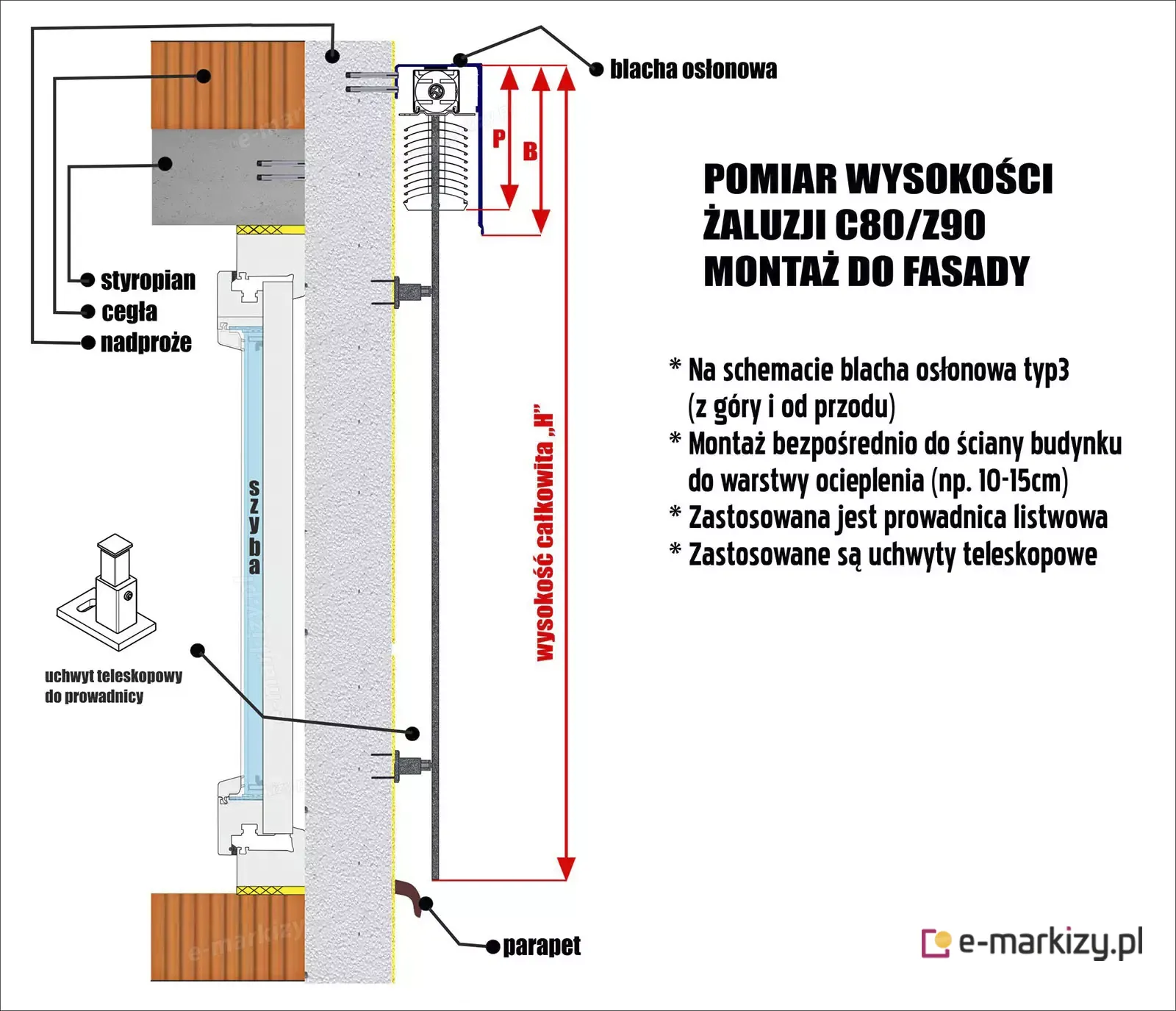

Żaluzja c80 – wymiar i głębokość kasety

Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem zabudowanej blachy osłonowej.

P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego (12cm)
S – Długość uchwytu prowadnicy

Żaluzja z90 – wymiar i głębokość kasety

P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego (12cm)
S – Długość uchwytu prowadnicy

Montaż żaluzji w wersjach modułowych

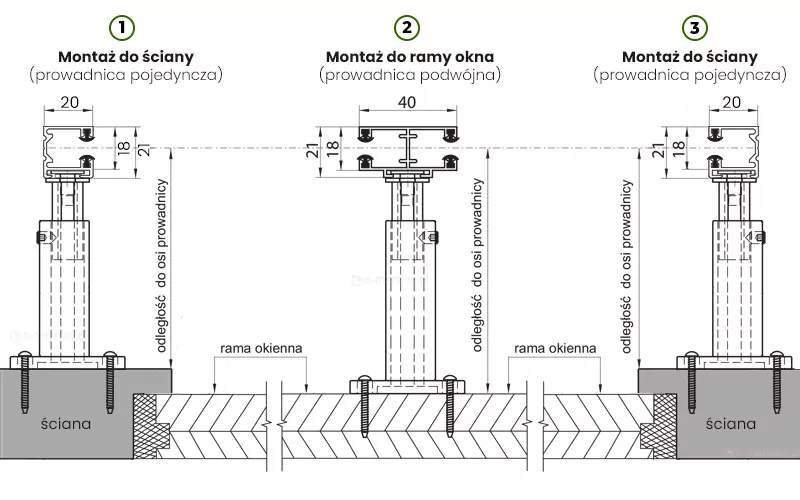

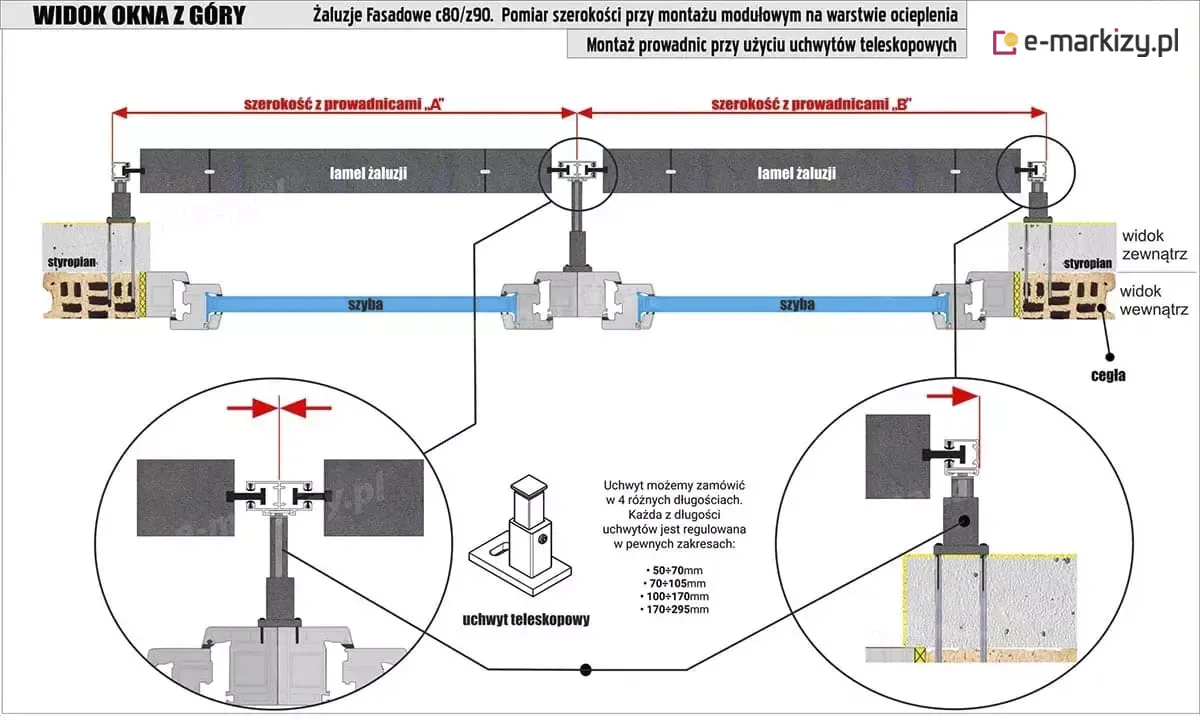

Pomiar szerokości przy montażu modułowym (żaluzje występują w module czyli jedna obok drugiej z zastosowaniem wspólnej prowadnicy pośrodku) na warstwie ocieplenia – Montaż prowadnic przy użyciu uchwytów teleskopowych

Pomiar szerokości

SZEROKOŚĆ A czyli zewnętrzny, skrajny wymiar żaluzji z prowadnicami (do osi środkowej prowadnicy)
SZEROKOŚĆ B czyli zewnętrzny, skrajny wymiar żaluzji z prowadnicami (do osi środkowej prowadnicy)
SZEROKOŚĆ S czyli zewnętrzny, skrajny wymiar obu żaluzji z prowadnicami. Jest to szerokość całego modułu (w tym przypadku podwójnego, złożonego z dwóch żaluzji)

Wykorzystywane uchwyty:

Typ 2 – teleskopowy (do montażu prowadnicy modułowej do ramy okna)

• 50-70mm
• 70-105mm
• 100-170mm
