Pomiar żaluzji fasadowych c80 box – wymiary kasety box

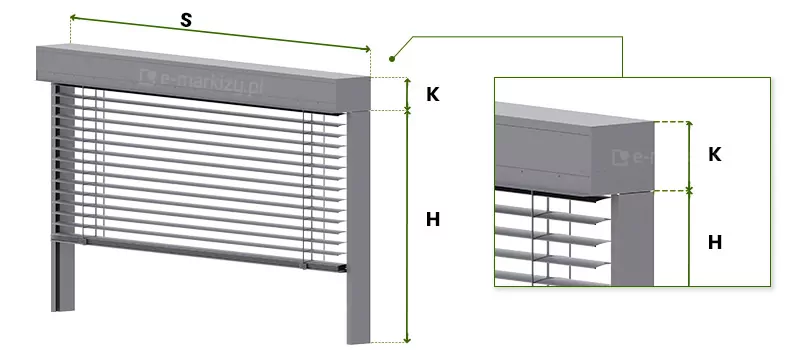

Określając wymiary żaluzji fasadowych, podajemy całkowitą szerokość S oraz wysokość prowadnic H. Do wysokości należy doliczyć wymiary kasety box.

Żaluzja C80 Box

Do zamówienia podajemy:
S=szerokość całkowita żaluzji z prowadnicami
H=wysokość bez kasety (K*)

Maksymalne wymiary:
S – Szerokość żaluzji do 450cm
H – Wysokość prowadnic do 454cm
K* – wysokość kasety jest zależna od zamawianej wysokości prowadnic – wg tabeli na dole strony
Maksymalna wysokość całkowita (H + K) do 500cm
*tabela wysokości kaset K, znajduje się na końcu strony

Zobacz szczegółowe dane techniczneWyceń żaluzję C80 Box

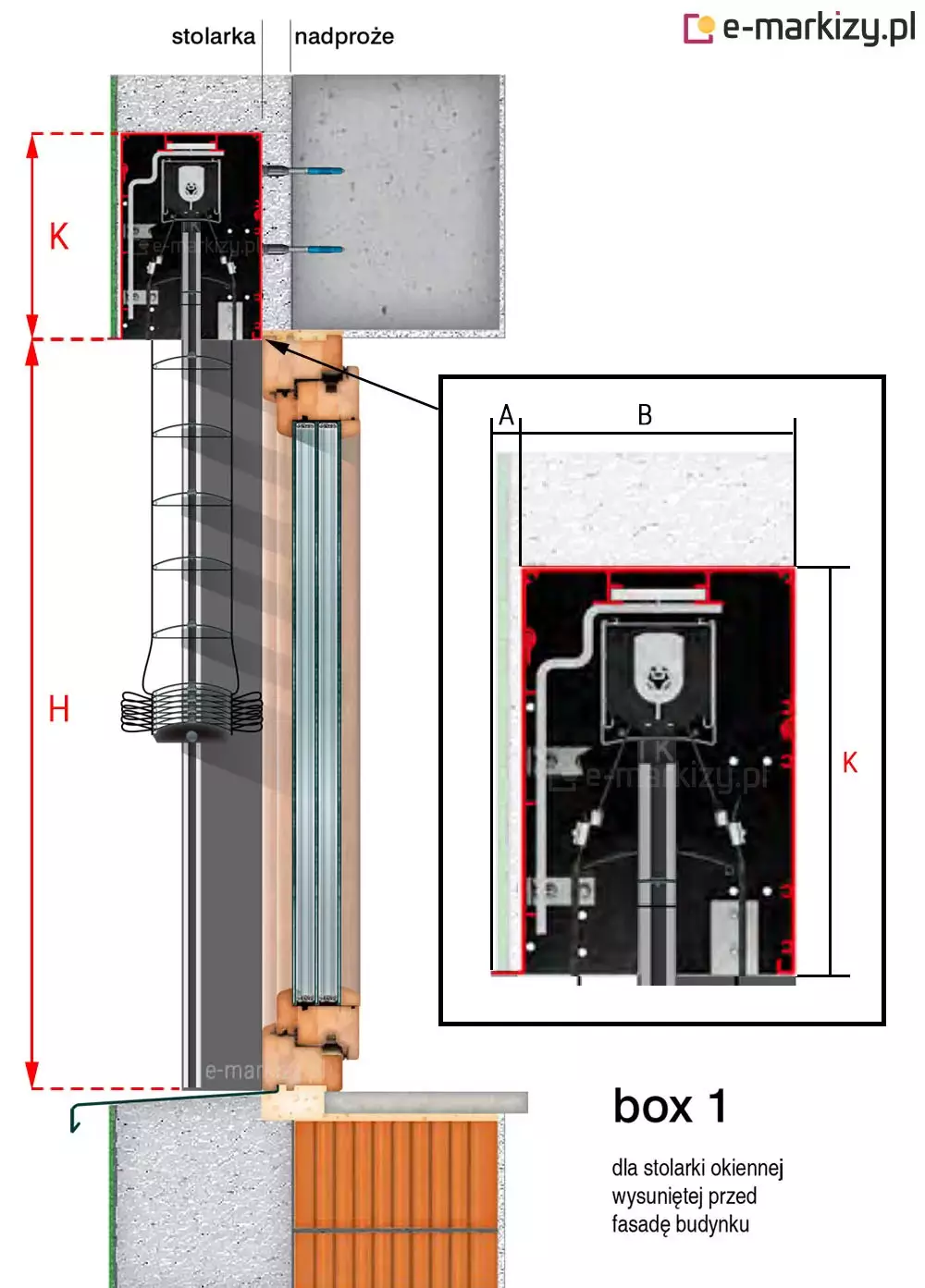

Żaluzja C80 Box 1 – pomiar

żaluzja podtynkowa dla stolarki okiennej wysuniętej przed fasadę budynku
S – szerokość całkowita żaluzji z prowadnicami
H – wysokość bez kasety (K)
K – wysokość kasety

Żaluzja C80 Box 2 – pomiar

żaluzja podtynkowa dla stolarki okiennej licującej z fasadą budynku

S – szerokość całkowita żaluzji z prowadnicami
H – wysokość bez kasety (K)
K – wysokość kasety

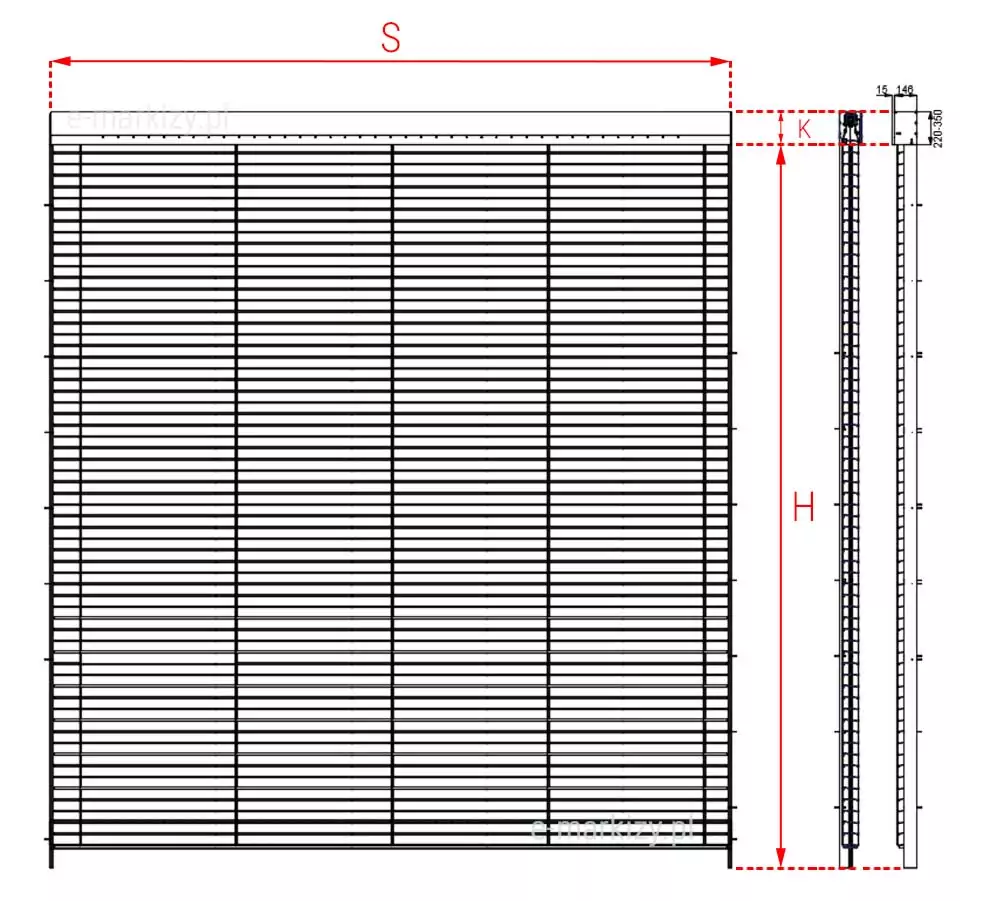

Żaluzja C80 Box 1 – szczegóły pomiaru

H – Wysokość prowadnic
K – wysokość kasety jest zależna od wysokości okna – wg tabeli na dole strony
A – 15mm
B – 146mm

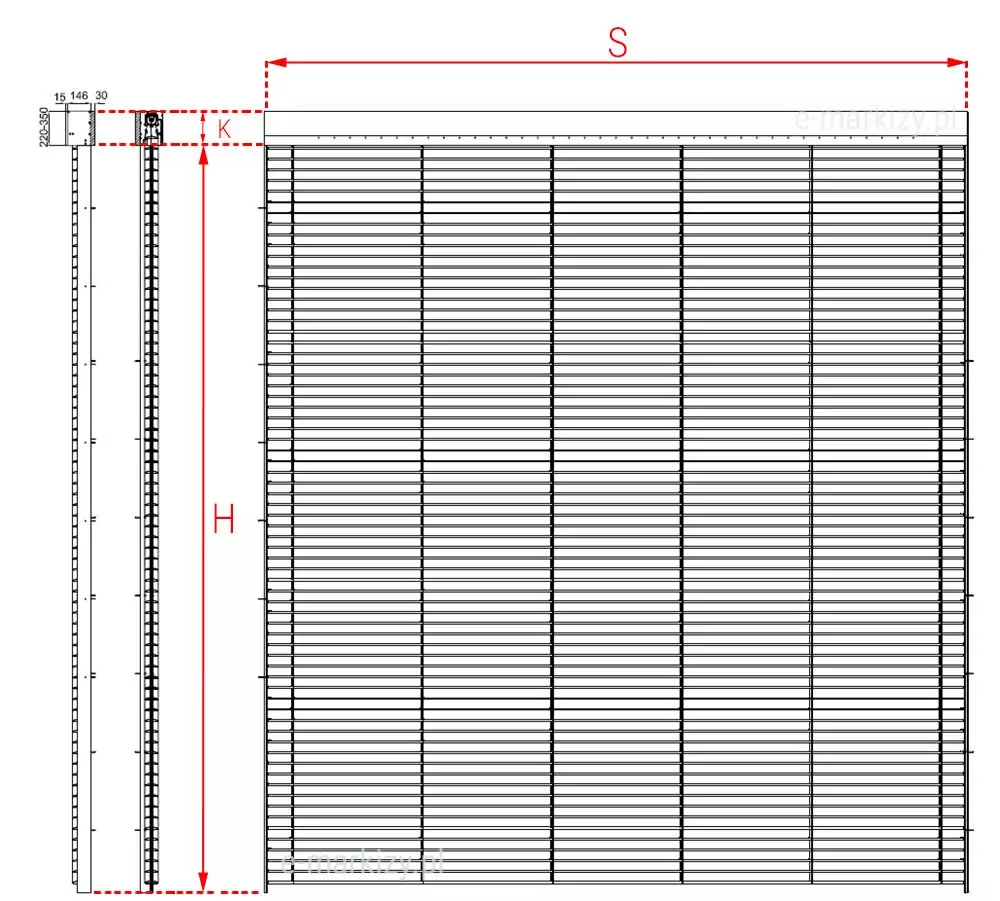

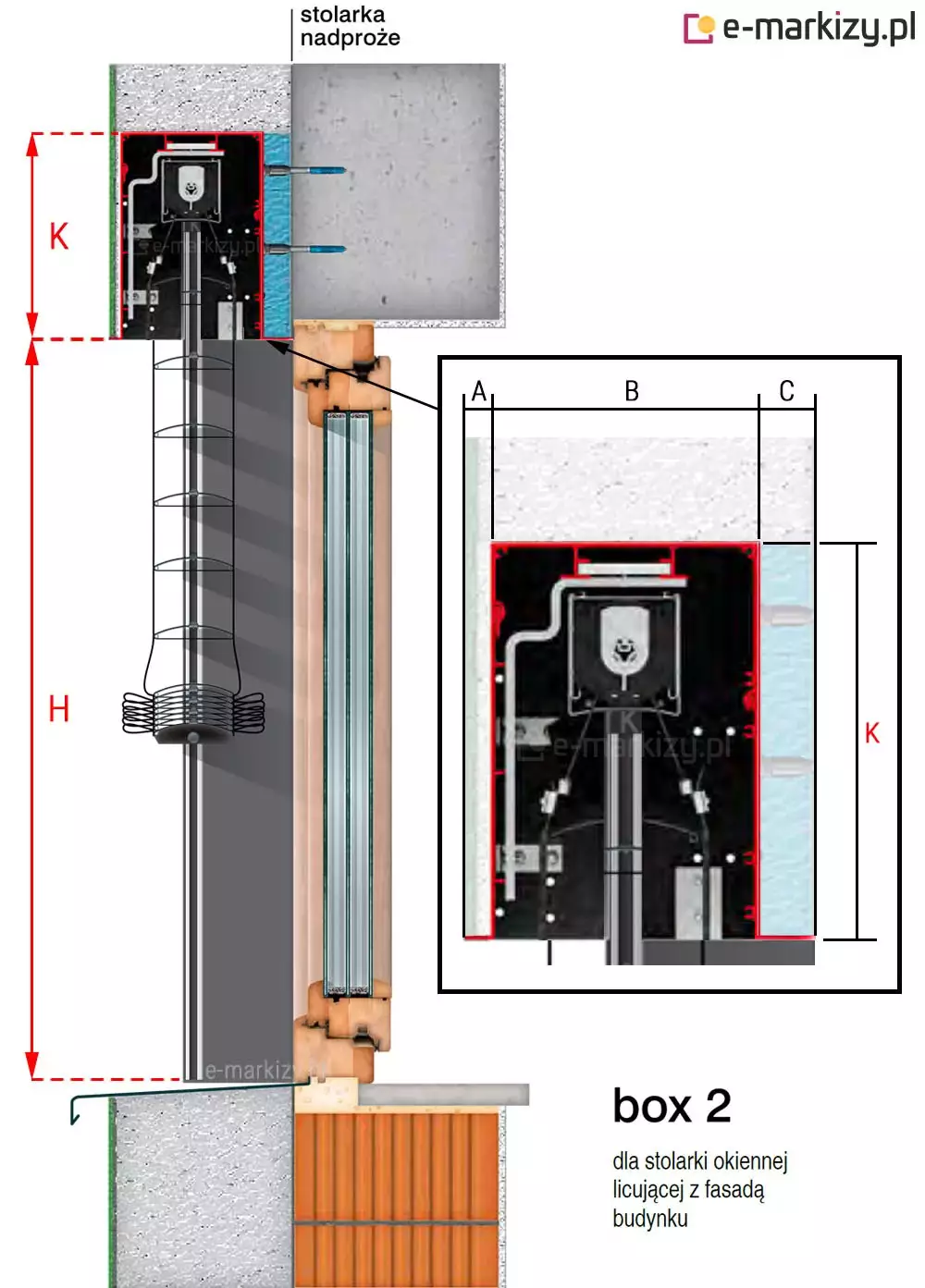

Żaluzja C80 Box 2 – szczegóły pomiaru

H – wysokość bez kasety (K), Wysokość prowadnic
K – wysokość kasety jest zależna od wysokości okna- wg tabeli na dole strony
A – 15mm
B – 146mm
C – 30mm

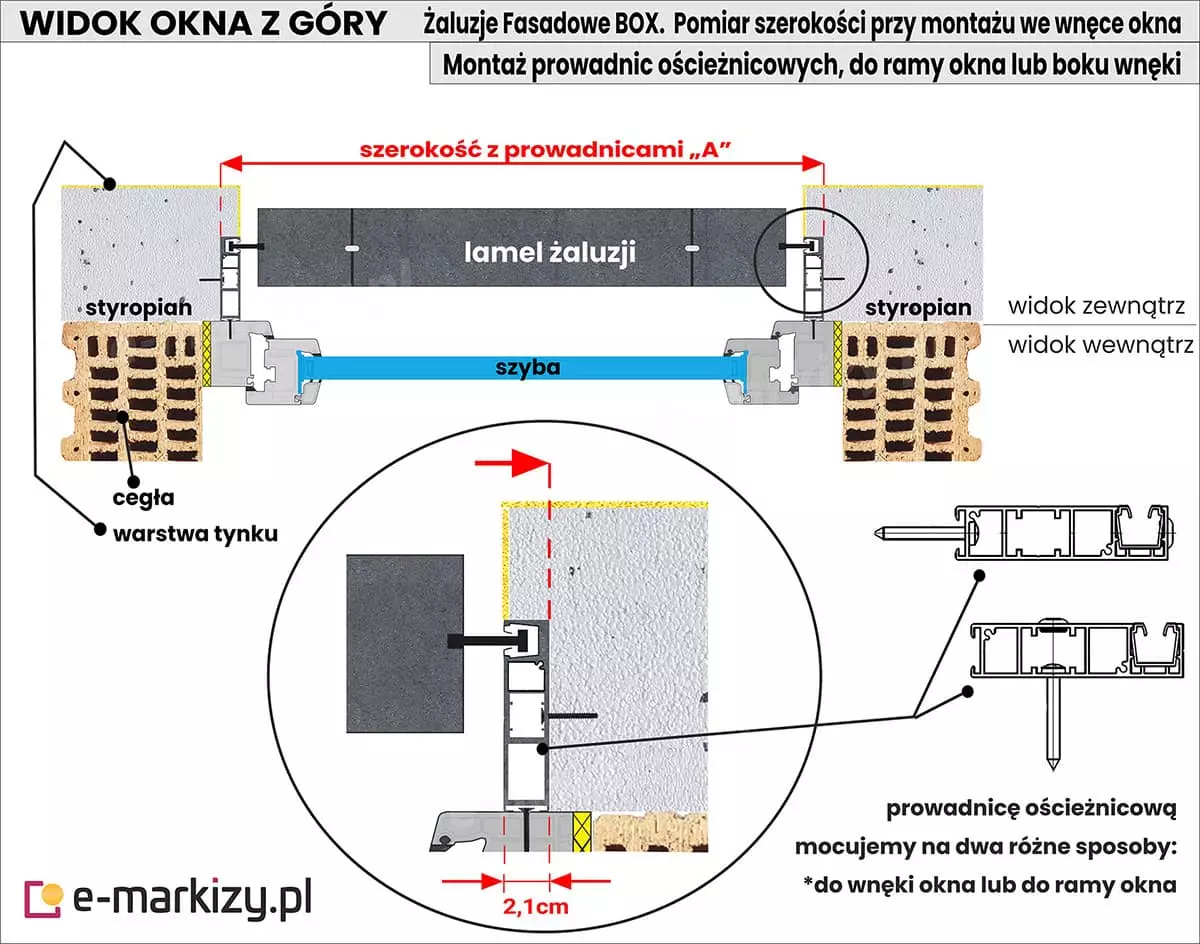

1. Pomiar przy montażu żaluzji Box do ramy okna lub boku wnęki

Montaż z zastosowaniem prowadnic ościeżnicowych. Front prowadnicy ościeżnicowej, możemy dodatkowo zabudować warstwą styropianu (jak na naszym przykładzie). Prowadnica może być mocowana do ramy okna (względnie do ściany) oraz do boku wnęki.

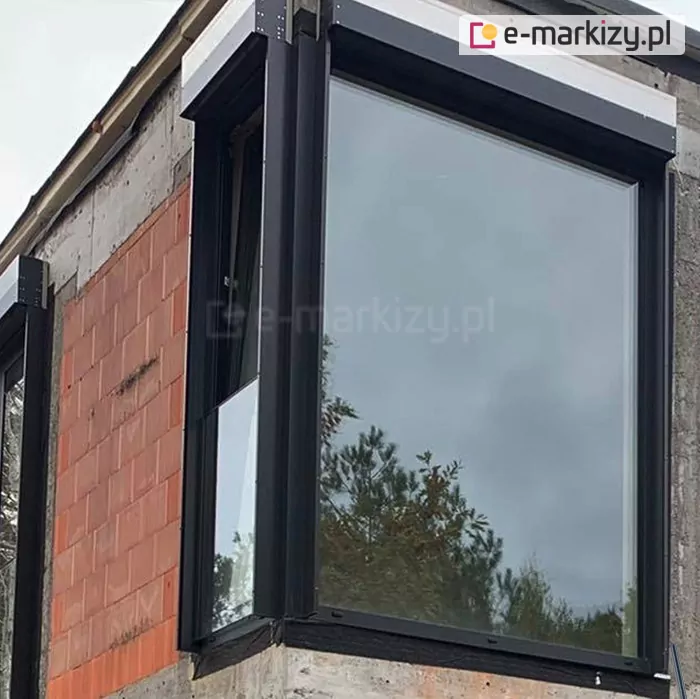

2. Pomiar przy montażu żaluzji Box na oknach narożnikowych

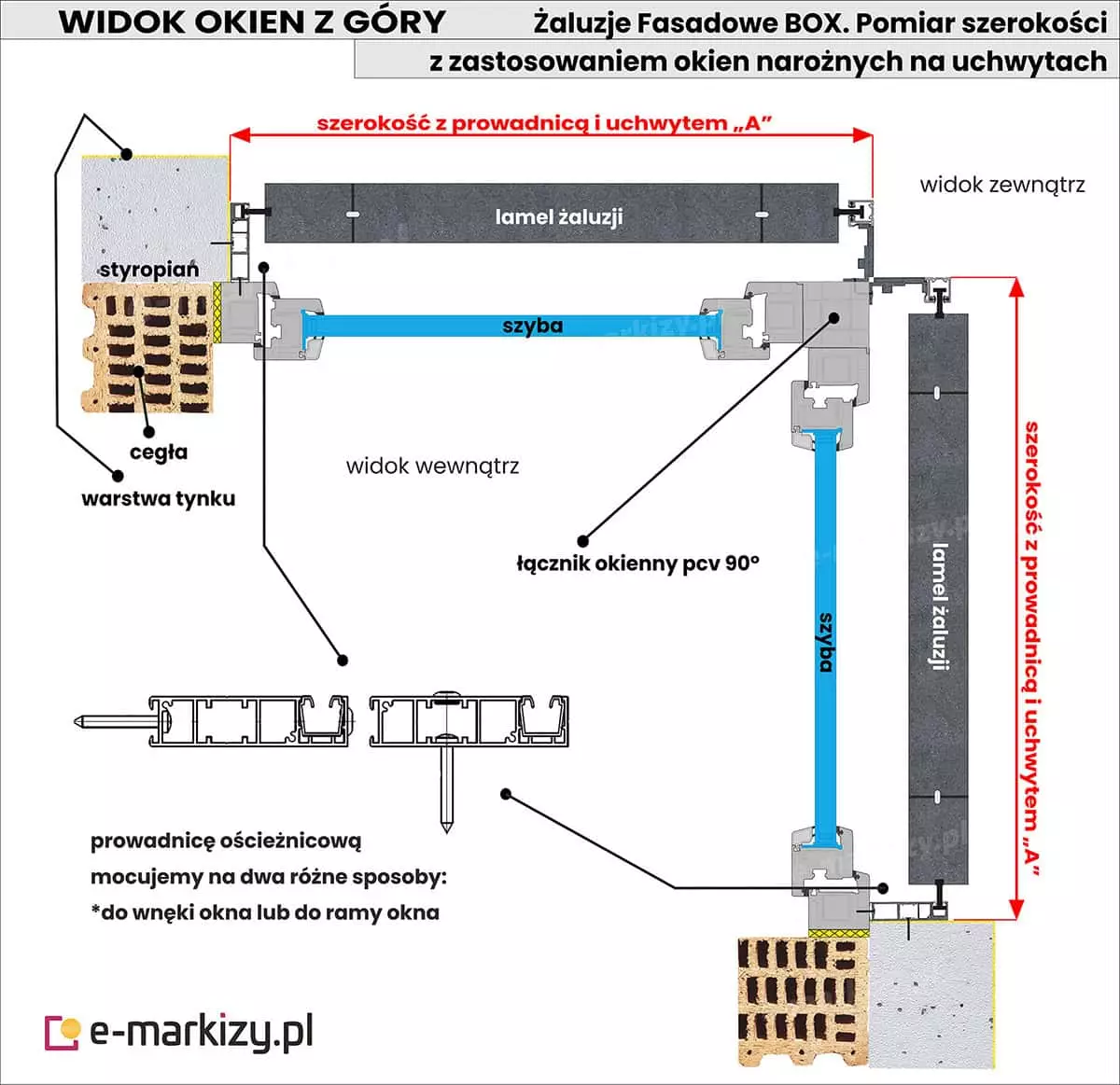

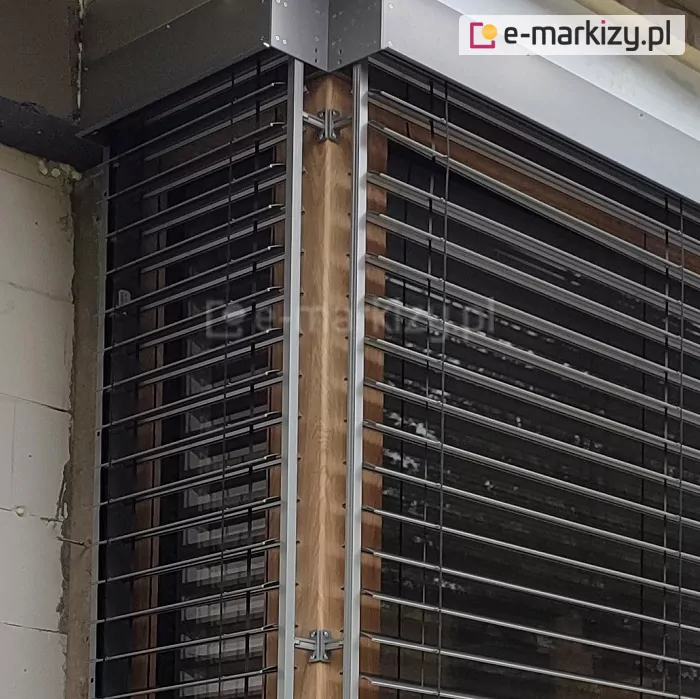

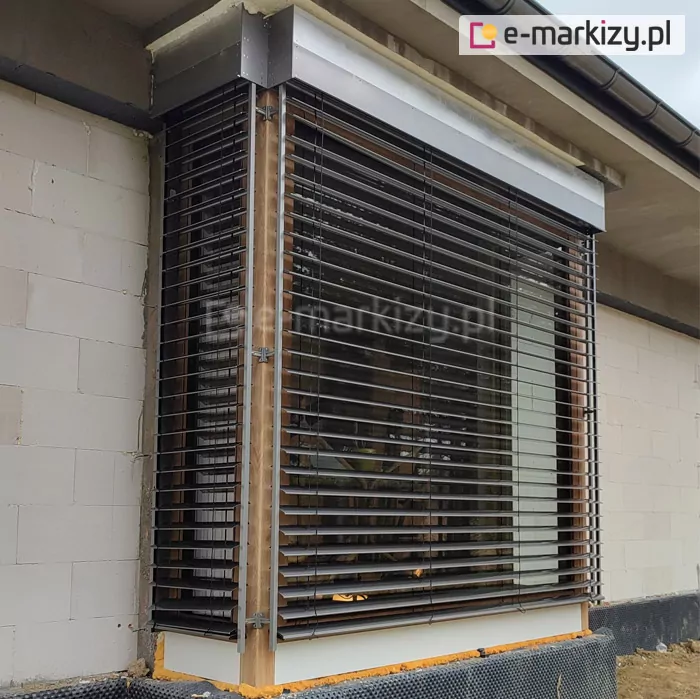

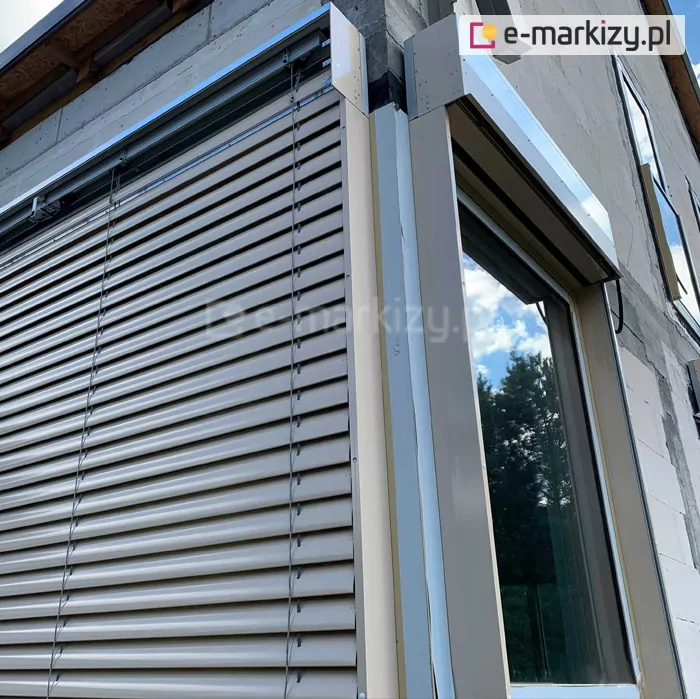

a) Prowadnice narożne montowane na uchwytach kątowych. Przykład pokazuje montaż w oknie narożnym z zastosowaniem prowadnic ościeżnicowych (po zewnętrznych stronach okna) oraz na uchwytach kątowych, które są użyte w narożniku.

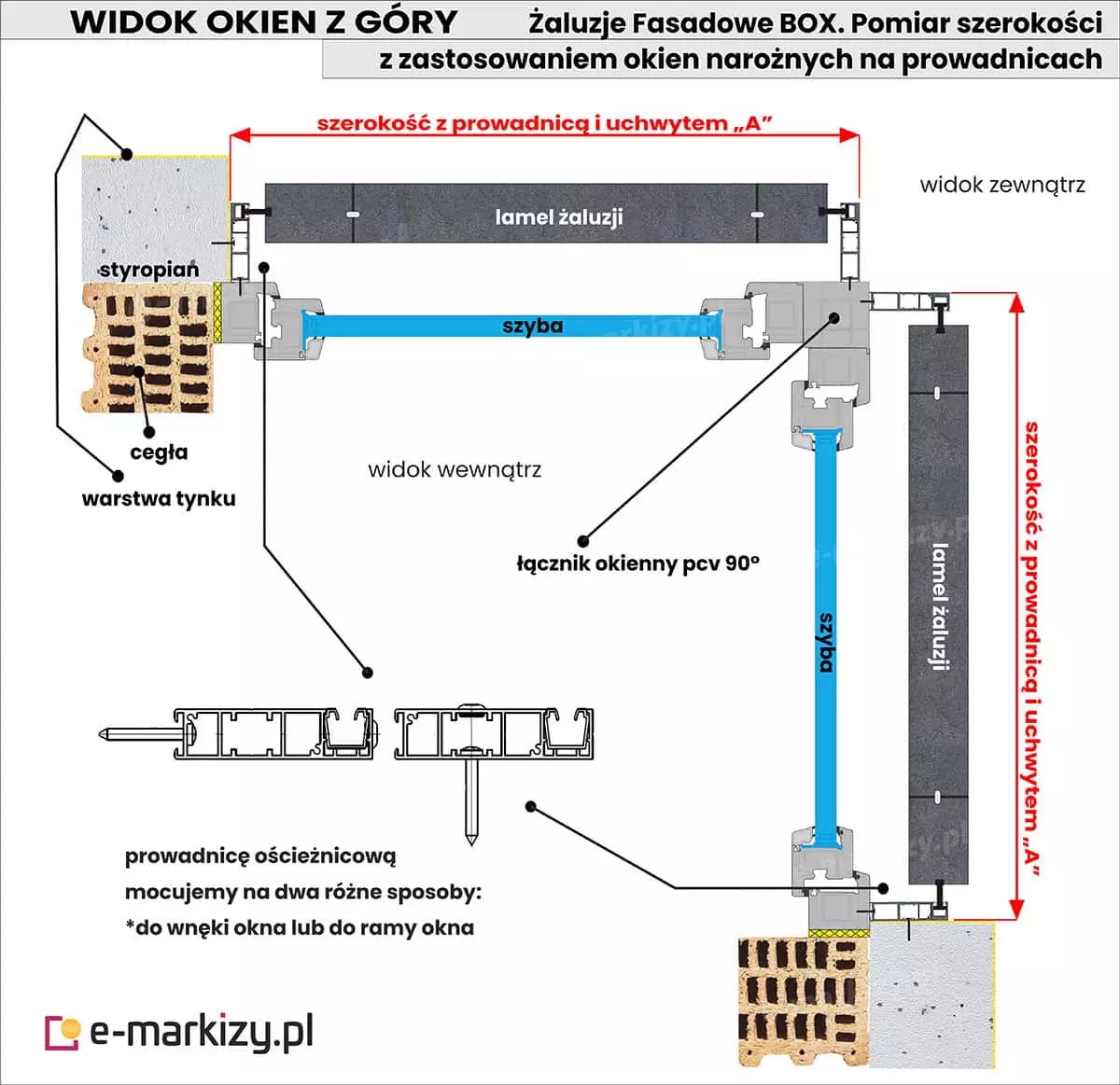

b) Prowadnice narożne montowane bezpośrednio do łącznika okiennego. Przykład pokazuje, montaż z użyciem wyłącznie prowadnic ościeżnicowych. Tego typu prowadnice zastosowane są po zewnętrznych częściach okna oraz w samym narożniku.


3. Pomiar przy montażu żaluzji Box w wersji modułowej

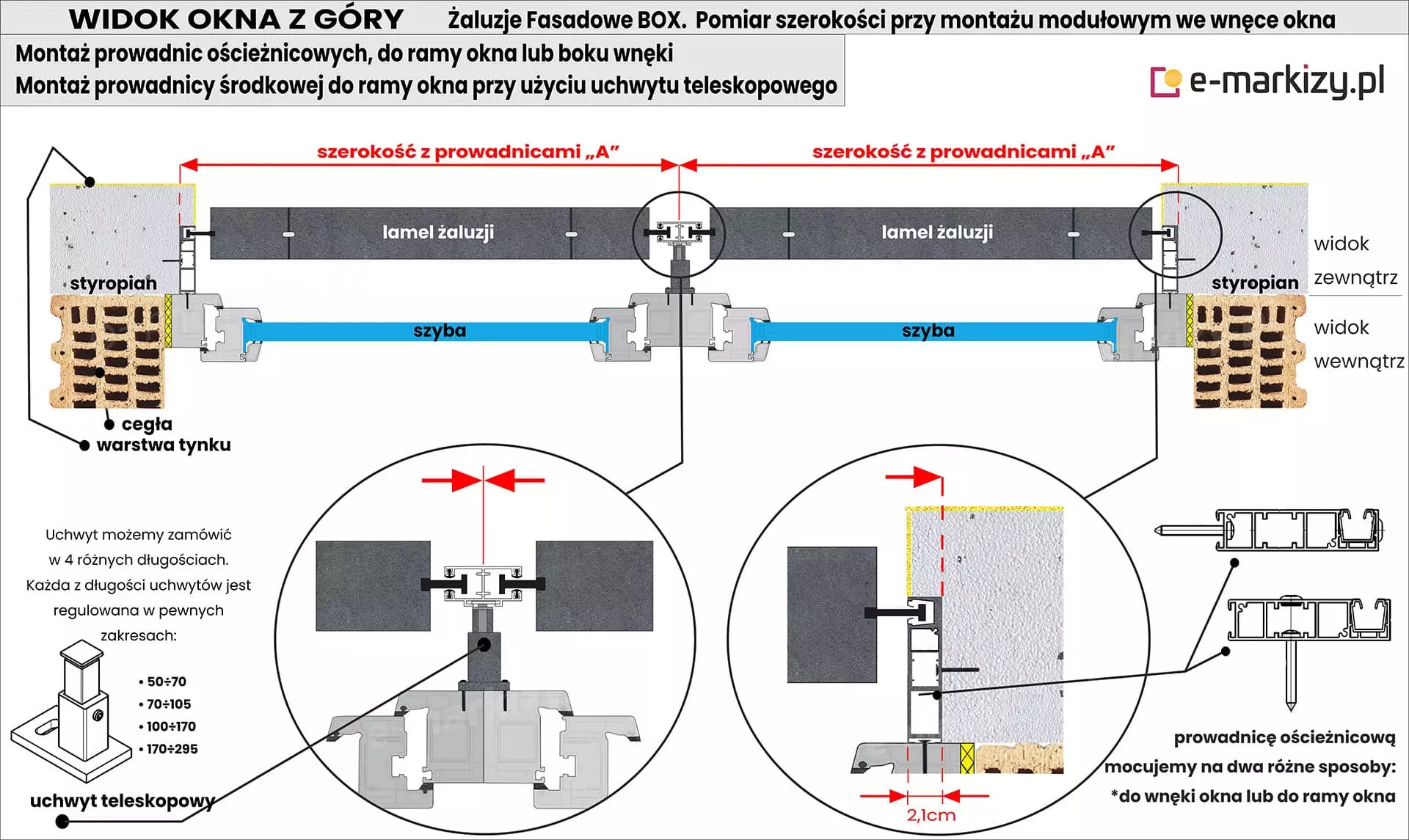

a) Prowadnice środkowe mocowane na uchwycie. Nasz przykład pokazuje montaż żaluzji fasadowych w wersji modułowej z zastosowaniem prowadnic ościeżnicowych (po zewnętrznych strona okna) oraz prowadnicy modułowej z uchwytem teleskopowym (po środku okna).

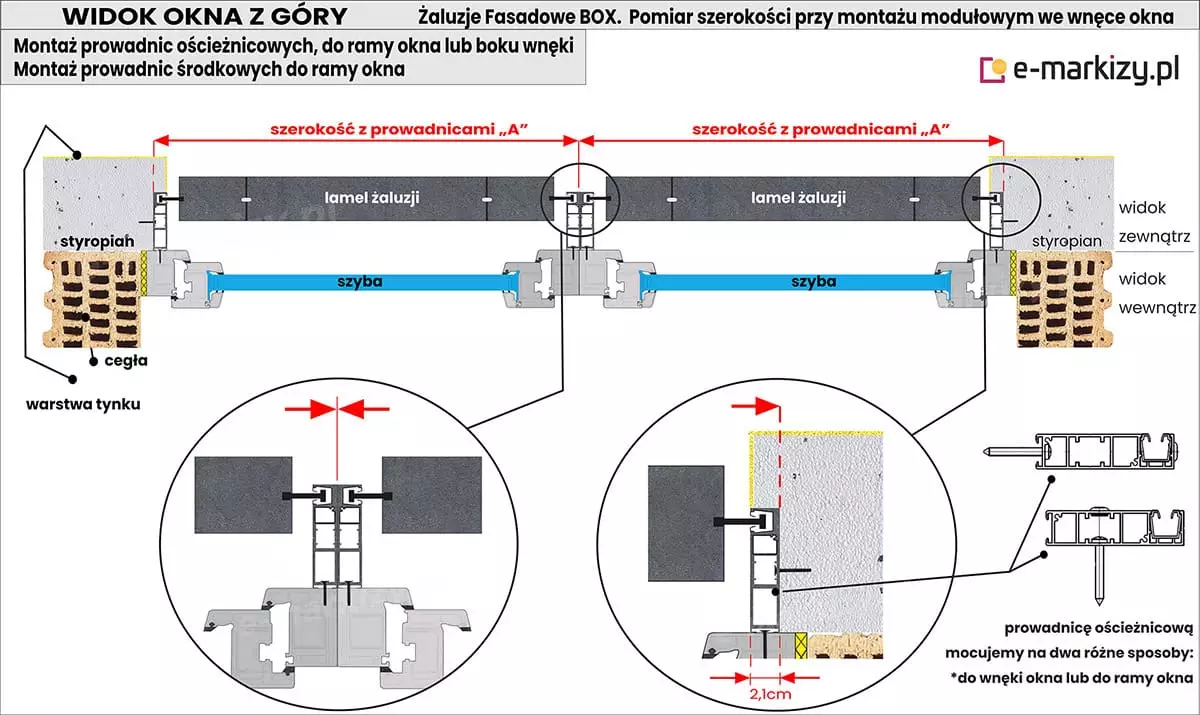

b) Prowadnice środkowe mocowane do ram okna. Przykład pokazuje zastosowanie wyłącznie prowadnic modułowych przy montażu modułowych. W środkowej części okna prowadnice skręcamy razem ze sobą. Prowadnice ościeżnicowe mogą być montowane do frontu (okna lub ściany) oraz do boku wnęki (po zewnętrznych stronach).

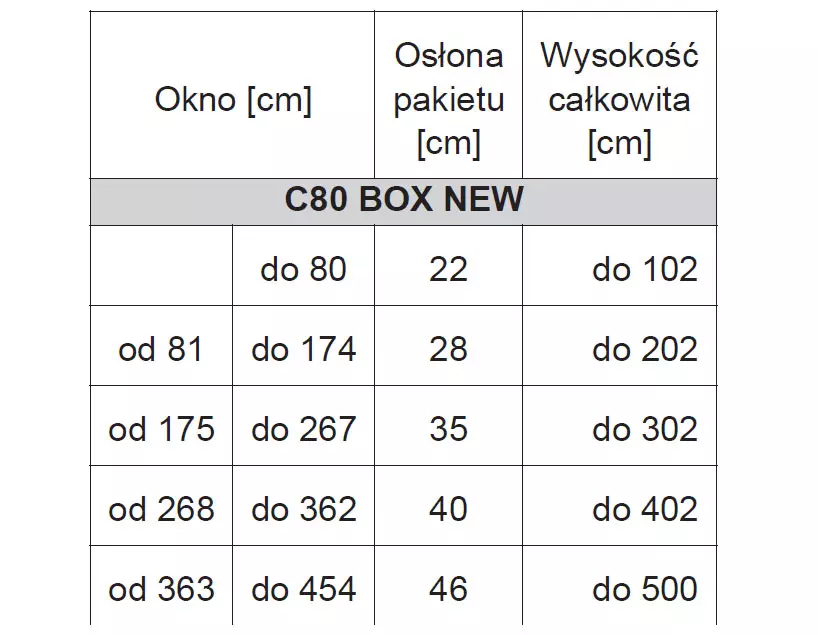

Wysokość żaluzji box new

K=osłona pakietu
H=okno
Wysokość całkowita  = H + K
Do wymiaru prowadnicy H (okno), należy doliczyć wymiar kasety K (osłona pakietu).
