Pomiar żaluzji fasadowych Z90 Oval

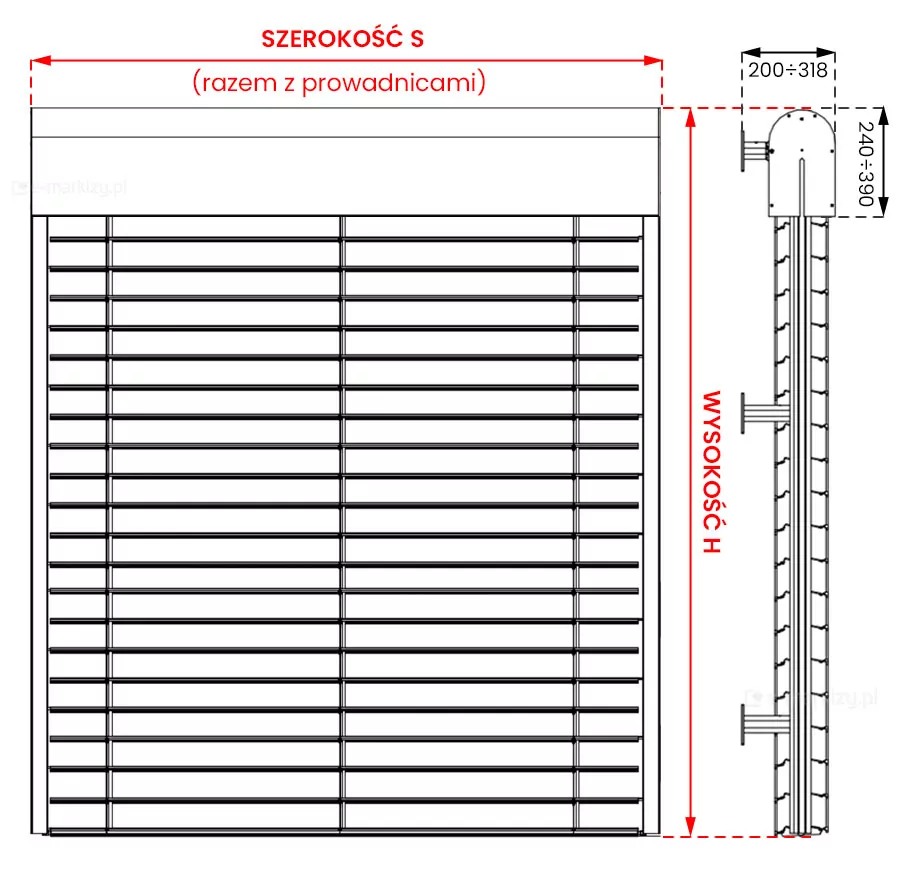

Pomiar żaluzji fasadowych Z90 Oval ukazany na dwóch przykładach: po lewej dla żaluzji z prowadnicami wewnątrz kasety, po prawej z dla żaluzji z prowadnicami poza kasetą. Pomiar szerokości oznaczono w obu przypadkach od skrajów prowadnic strzałką dwukierunkową z symbolem S. Pomiar wysokości w obu przypadkach wyznaczono od górnej krawędzi kasety do dolnego krańca prowadnicy dwukierunkową strzałką z symbolem H.

Pomiar żaluzji fasadowych Z90 Oval

Pomiar na przykładzie żaluzji z różnym typem montażu prowadnic (wewnątrz kasety i na zewnątrz kasety)

S – szerokość całkowita żaluzji
H- Wysokość całkowita

Zobacz szczegółowe dane techniczne Zobacz informacje o prowadnicach

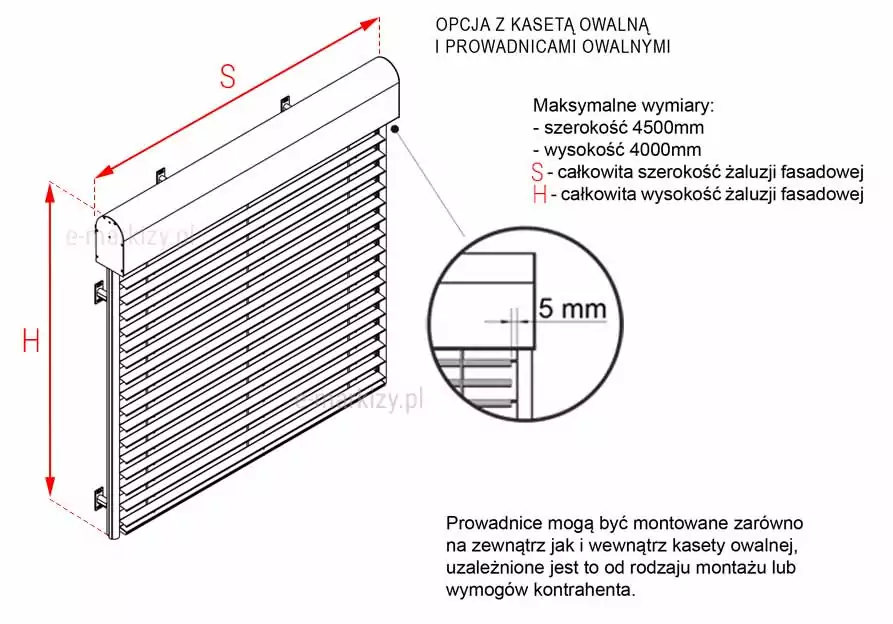

Maksymalne wymiary kasety:

Szerokość (S) do 5000mm
Wysokość (H) do 4000mm
Prowadnice mogą być montowane zarówno na zewnątrz jak i wewnątrz kasety owalnej.

Prowadnice wewnątrz kasety

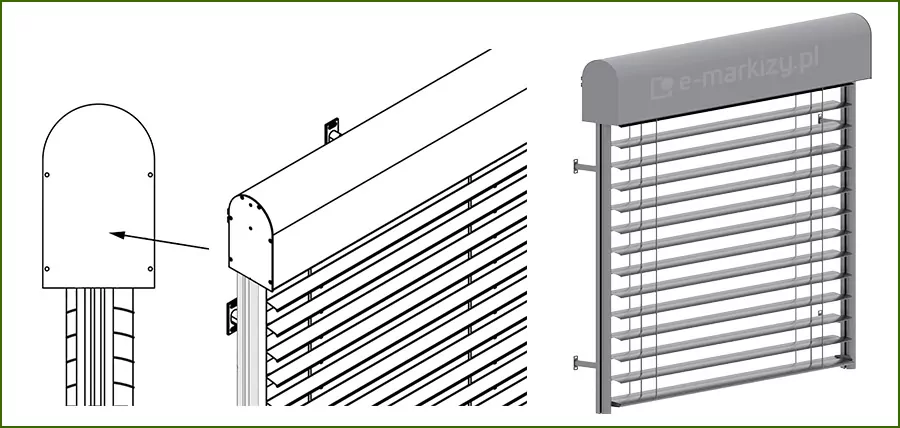

Zestawienie rysunków technicznych i wizualizacji żaluzji fasadowej Z90 w systemie Oval, ukazujące szczegóły konstrukcyjne oraz sposób montażu elementów maskujących. Grafika podzielona jest na trzy części. Lewy panel to schematyczny rysunek boczny, na którym strzałka wskazuje na pionowy kanał prowadnicy osadzony wewnątrz półokrągłego profilu kasety. Środkowa część przedstawia rysunek izometryczny detalu górnego narożnika, eksponując charakterystyczną, obłą formę skrzynki osłonowej (maskownicy) oraz sposób, w jaki pionowa prowadnica o kwadratowym przekroju łączy się z systemem osłonowym. Prawy panel to trójwymiarowy render kompletnej żaluzji w kolorze szarym, pokazujący produkt w pełnej okazałości z półkolistą kasetą górną, poziomymi lamelami typu Z oraz bocznymi prowadnicami wyposażonymi w uchwyty dystansowe. Całość ilustracji ma na celu zaprezentowanie płynnych linii i estetyki wykończenia właściwej dla wariantu Oval, w odróżnieniu od kanciastych form systemu Cube.

Prowadnice na zewnątrz kasety

Rysunek techniczny z wymiarowaniem prezentujący przekrój poprzeczny prowadnicy okrągłej podwójnej oraz detale konstrukcyjne dedykowanej zaślepki dla systemu żaluzji Oval. Po lewej stronie znajduje się schemat aluminiowej prowadnicy o szerokości 48 mm i wysokości 40,3 mm, charakteryzującej się łukowatym wykończeniem zewnętrznym o promieniu R=20,5 mm. Wewnątrz profilu widoczne są cztery gniazda z uszczelkami szczotkowymi oraz centralny mostek usztywniający. Prawa strona grafiki przedstawia zaślepkę prowadnicy okrągłej w rzutach: od przodu, z boku, z góry oraz w widoku izometrycznym. Zaślepka posiada otwór na wkręt dociskowy o średnicy dopasowanej do montażu w dolnej części szyny. Wymiary montażowe elementu to 46 mm wysokości całkowitej oraz podstawa o szerokości 18,6 mm. Całość dokumentacji jest czarno-biała, z wyraźnymi liniami pomocniczymi i opisami technicznymi w języku polskim, precyzującymi parametry fizyczne komponentów.

– Prowadnica typu Oval
– Zaślepka prowadnicy Oval

Rysunek techniczny przedstawia parametry konstrukcyjne systemu żaluzje fasadowe Z90 Oval, skupiając się na zależnościach między wysokością żaluzji a wymiarami kaset. Głównym elementem grafiki jest szczegółowa tabela określająca wysokość całkowitą żaluzji w milimetrach, odpowiadającą jej wysokość pakietu po zwinięciu oraz sugerowany wymiar kasety owalnej. Z zestawienia wynika, że dla wysokości do 2000 mm stosuje się kasetę 240, dla zakresu do 3000 mm kasetę ze ścianką o łącznej wysokości 330, a dla najwyższych konstrukcji do 4000 mm zestaw o wysokości 390. Po prawej stronie tabeli umieszczono precyzyjny przekrój poprzeczny kasety owalnej, pokazujący ułożenie lameli w kształcie litery Z wewnątrz osłony, z zaznaczonymi strzałkami wymiarowymi określającymi wysokość pakietu i wysokość całkowitą. W dolnym prawym rogu znajduje się trójwymiarowa wizualizacja fragmentu kasety owalnej z zaznaczoną dodatkową ścianką przedłużającą.

Wysokość zwiniętej żaluzji i kasety osłonowej

Wysokość całkowita żaluzji (od 610 do 4000mm)
Wysokość kasety owalnej (od 240 do 390mm)
Wysokość pakietu (od 130 do 360mm)
