Refleksol 76 Aluprof – kaseta półokrągła

Szerokość: od 50 do 260 cm
Wysokość: od 40 do 260 cm
Napęd ręczny lub elektryczny
Montaż wewnętrzny lub zewnętrzny

od 462,00 zł z Vat z VAT

Skonfiguruj i poznaj cenę

Termin realizacji: ok. 14-21 dni roboczych

Transport cała Europa

Wyceń i skonfiguruj produkt

Refleksol 76 – R76

Refleksol 76 to system kasetowy. W zależności od dobranej konfiguracji system może być wyposażony w estetyczne linki z naciągiem lub prowadnice G31 i G80, stanowiące element nośny. Refleksol może mieć prowadnice listwowe z ekstrudowanego aluminium lub prowadnice linkowe ze stali nierdzewnej. Prowadnica G80 umożliwia uzyskanie pełnego zacienienia (stosowana wyłącznie do wewnątrz). Osłonę można doposażyć w silnik elektryczny i prowadnice boczne linkowe lub aluminiowe.

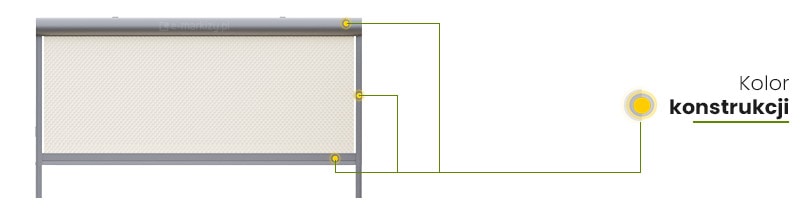

Rolety do powierzchni pionowych typu Refleksol to najlepsze rozwiązanie do zachowania stałej temperatury pomieszczeń nasłonecznionych. Konstrukcja refleksoli może być lakierowana na dowolny kolor z palety RAL. Dostępna jest szeroka gama tkanin o różnych właściwościach odbijających światło słoneczne.

Refleksol 76 ma główną zaletę – niewielkie wymiary kasety. Maksymalna szerokość osłony to 2,6m, a wysokość 2,6m.

Zobacz Galerię Zdjęć Refleksola Zobacz Instrukcję Pomiaru Refleksola

Zdjęcie przedstawia zbliżenie na górny prawy narożnik zewnętrznej rolety typu screen w kolorze ciemnoszarym, montowanej na jasnej ścianie. W kadrze widoczna jest czarna, zaokrąglona kaseta osłaniająca zwiniętą tkaninę, zamknięta z boku płaskim, aluminiowym profilem bocznym przykręconym drobnymi śrubami montażowymi, na którym zaznaczono centralnie umieszczony czarny element konstrukcyjny oraz śruby regulacyjne. Od kasety w dół biegnie solidna, pionowa prowadnica profilowa w tym samym ciemnym odcieniu, w której umieszczono jasnoszarą, perforowaną tkaninę rolety o widocznej strukturze siatki. W prawym dolnym rogu kadru wystaje metalowy wspornik dystansowy z poziomym trzpieniem i perforowaną stopką montażową, przeznaczoną do stabilnego mocowania konstrukcji w płaszczyźnie doczołowej. Na powierzchni osłony i jasnego tła w lewym dolnym fragmencie widoczny jest subtelny, półprzezroczysty znak wodny. Całość oświetlona jest równomiernym, miękkim światłem studyjnym, które podkreśla matową fakturę aluminium oraz precyzyjne spasowanie poszczególnych elementów technicznych systemu osłonowego.

Cechy Charakterystyczne Refleksola

Kaseta z ekstrudowanego aluminium
Różne warianty belek dolnych
Rewizja systemu od tyłu kasety
Prowadnice linkowe ze stali nierdzewnej lub prowadnice listwowe z ekstrudowanego aluminium
Montaż ścienny, wnękowy lub fasadowy
Szeroka gama tkanin
Konstrukcja lakierowana proszkowo

Szerokość od 0,5m do 2,6m
Wysokość od 0,4m do 2,6m
Napęd ręczny (korba) lub automatyczny
Kaseta półokrągła
Wymiary kasety: szer. 76mm, wys. 81mm
Średnica rury nawojowej: 51mm lub 35mm (n. ręczny)
Zastosowanie wewnętrzne lub zewnętrzne

Grafika techniczna na białym tle prezentuje cztery warianty sterowania i akcesoriów dedykowanych do rolet typu refleksol, ponumerowane kolejno od 1 do 4 w niebieskich kołach. Pod numerem 1 widoczna jest stalowa korba do sterowania ręcznego, zakończona wyprofilowanym uchwytem. Pozycja numer 2 przedstawia dwa cylindryczne silniki elektryczne w kolorze czerwonym i czarnym, przeznaczone do montażu wewnątrz rury nawojowej rolety. Pod numerem 3 zilustrowano akcesoria do sterowania automatycznego, w tym biały pilot zdalnego sterowania z przyciskami oraz ścienny sterownik z wyświetlaczem LCD. Numer 4 wskazuje na czujnik pogodowy w formie anemometru z trzema czaszami, służący do automatycznego zwijania rolety przy silnym wietrze.

Możliwe Opcje Refleksola

Napęd ręczny (w standardzie)
Napęd elektryczny (opcja dodatkowo płatna)
Pilot z centralką (opcja dodatkowo płatna)
Czujniki wiatru lub słońca (opcja dodatkowo płatna)

Refleksol może być wyposażony w wiele dodatkowych opcji. Aby zobaczyć więcej i wycenić dodatkowe opcje, skonfiguruj swoją osłonę.

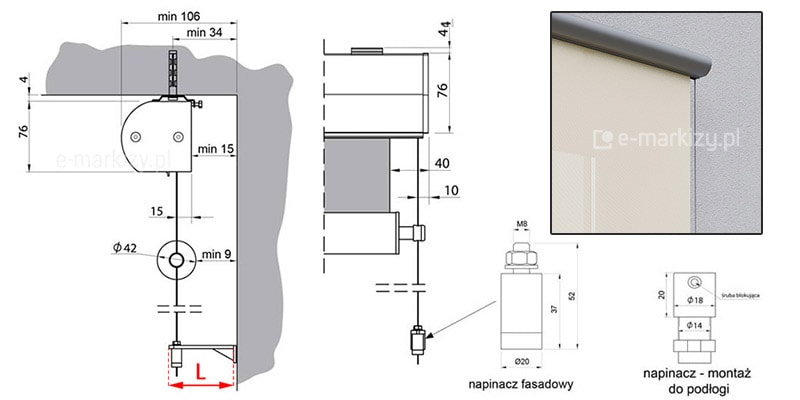

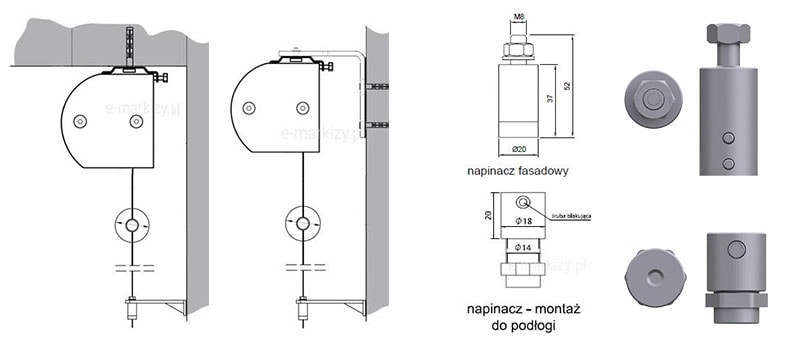

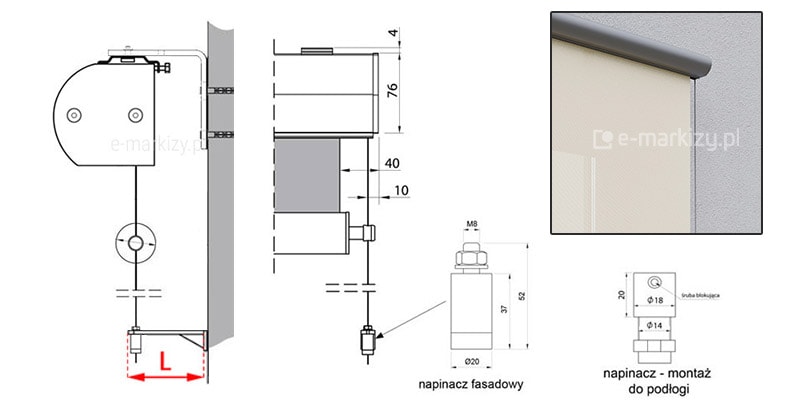

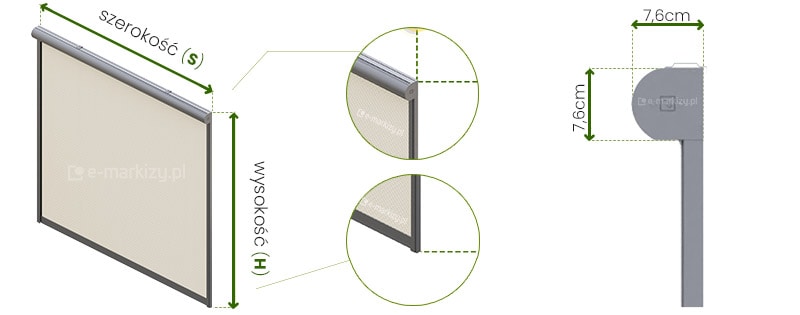

Refleksol 76 Aluprof – rysunek techniczny z wymiarami kasety i prowadnic. Idealne rozwiązanie do montażu zewnętrznego i wewnętrznego. Na zdjęciu widoczny schemat, ułatwiający planowanie przestrzeni i dobór odpowiedniego wariantu rolety przeciwsłonecznej.

Pomiar Refleksola

Refleksol 76 produkowany jest na wymiar. Maksymalna szerokość to 260cm a wysokość to 260cm. Do zamówienia lub wyceny podajemy zawsze całkowity zewnętrzny wymiar osłony, łącznie z kasetą.

Zobacz Instrukcję Pomiaru Refleksola

Komponenty Refleksol 76 Aluprof – na zdjęciu widoczne są elementy systemu osłon przeciwsłonecznych: kaseta, prowadnice, rura nawojowa i akcesoria montażowe. Rozwiązanie idealne do okien i przeszkleń, dostępne na wymiar.

Refleksol 76 – Komponenty

– kaseta refleksola

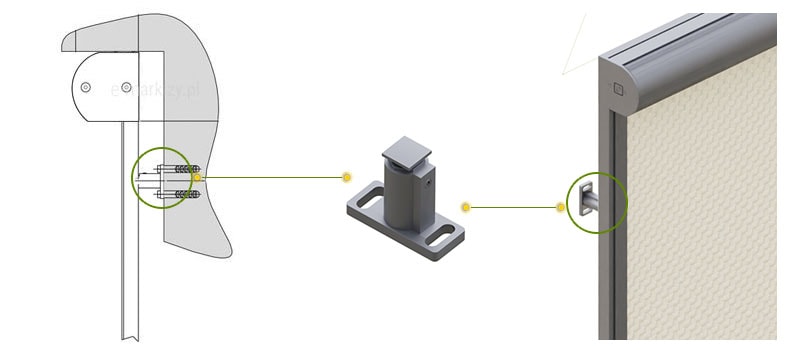

– uchwyt montażowy
– belka dolna
– prowadnica aluminiowa
– uchwyt prowadnicy

Tabela przedstawiająca specyfikację techniczną dla systemów Refleksole Aluprof, określająca maksymalne wymiary szerokości i wysokości w zależności od wybranego modelu oraz grupy tkanin. W pierwszej kolumnie po lewej stronie wymienione są cztery typy systemów: 103, 90, 76 KORBA oraz 76 SILNIK. Kolejna kolumna zatytułowana MAX SZER określa maksymalną szerokość dla tych systemów, która wynosi odpowiednio 4,5 metra dla modelu 103, 3,0 metry dla modelu 90 oraz 2,6 metra dla obu wariantów modelu 76. Górny wiersz tabeli zawiera nazwy poszczególnych grup tkanin ułożone pionowo, są to kolejno: SOLTIS 99, VEROGLIM Acoustics, SUNWORKER, SOLTIS 92, SCREEN 350, SERGE 600, SERGE 1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}, SCREEN 550, SCREEN LUMINOUS, POLYSCREEN 314 BLACK OUT oraz AKRYLOWE TKANINY MARKIZOWE. Główna część tabeli podaje maksymalną wysokość dla danej tkaniny wyrażoną w metrach. Dla modelu 103 maksymalna wysokość wynosi 4,0 metry dla większości tkanin oraz 2,5 metra dla tkanin akrylowych markizowych. Dla modelu 90 wartości te wahają się od 4,0 metrów dla pierwszych czterech tkanin, przez 3,2 metra dla SCREEN 350, 2,5 metra dla SERGE 600 i POLYSCREEN 314 BLACK OUT, aż po 1,5 metra dla SERGE 1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}. W przypadku modelu 76 KORBA maksymalna wysokość to 2,6 metra dla większości materiałów, z wyłączeniem SERGE 1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}, dla którego pole pozostaje puste. Model 76 SILNIK posiada najbardziej restrykcyjne ograniczenia wysokości, wynoszące od 2,6 metra dla tkanin SOLTIS 99 i VEROGLIM, przez 2,4 metra dla SUNWORKER i SOLTIS 92, aż po wartości takie jak 1,8 metra dla SCREEN 350, 1,1 metra dla SERGE 600 i SCREEN 550, 0,9 metra dla SCREEN LUMINOUS oraz 1,6 metra dla tkaniny POLYSCREEN 314 BLACK OUT. Tabela jest kolorowa, z dominacją odcieni zieleni, żółci, pomarańczu i czerwieni, które prawdopodobnie sygnalizują stopień dopuszczalnych obciążeń.

Parametry Techniczne Refleksola

Szerokość maksymalna: 2,6 m
Wysokość maksymalna: 2,6 m
Maksymalne pole powierzchni tkaniny: 6,8 m2
Średnica rury nawojowej: 51 mm lub 35 mm (napęd ręczny)
Prowadnice: Listwowe: G80 (wewnętrzna), G31, Linka fi 2,5 mm
Belka dolna: Fi 42, fi 35 (zewn. i wewn.); FG42 z profilem wzmacniającym FG42R (wewn.z G80); FP33 (wewn. wolnowisząca)

Zobacz Dane Techniczne Zobacz Kartę Katalogową PDF

Napęd i Automatyka do Refleksoli

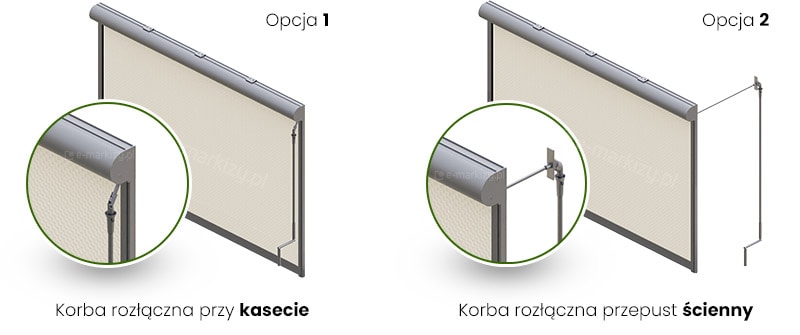

Standardowo refleksol wyposażony jest w napęd ręczny, sterowany korbą (bez dopłaty)

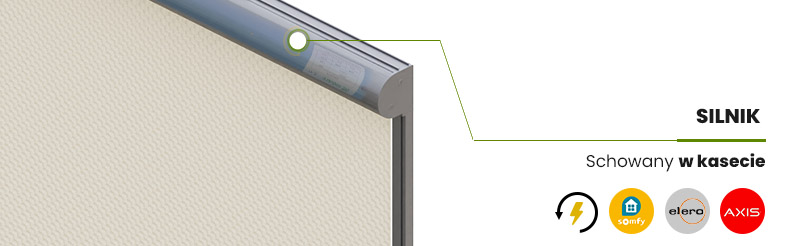

Za dopłatą refleksol możemy doposażyć w silnik elektryczny, który automatycznie zwija i rozwija osłonę.
Do osłony z silnikiem można dobrać Pilot bezprzewodowy z centralką sterującą
Do osłony z silnikiem można dobrać Czujnik wiatru, Czujnik słońca

Informacje o Napędach

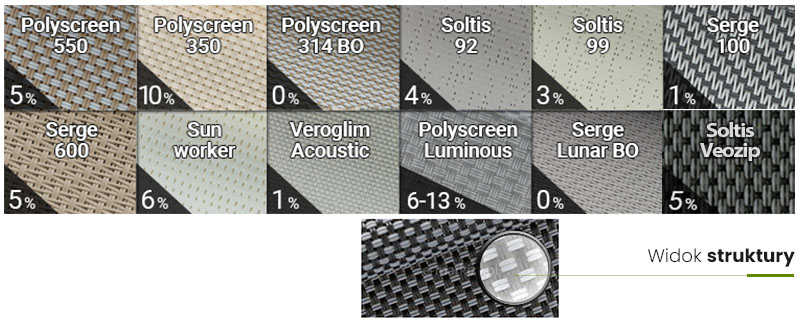

Zestawienie różnych rodzajów tkanin technicznych stosowanych w refleksolach 76 Selt, z podziałem na nazwy handlowe i procent przepuszczalności światła. Każda próbka prezentuje strukturę materiału w dużym zbliżeniu, z widocznym splotem włókien i dominującą kolorystyką. W górnej części znajdują się próbki materiałów w dwóch rzędach, od lewej do prawej: Rząd 1: Polyscreen 550 (5{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Polyscreen 350 (10{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Polyscreen 314 BO (0{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Soltis 92 (4{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Soltis 99 (3{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Serge 100 (1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}) Rząd 2: Serge 600 (5{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Sunworker (6{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Veroglim Acoustic (1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Polyscreen Luminous (6–13{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Serge Lunar BO (0{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Soltis Veozip (5{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}) Na dole po prawej znajduje się powiększony „Widok struktury” – detal materiału w bardzo dużym zbliżeniu, ukazujący splot włókien w formie siatki oraz fragment przezroczystości tkaniny. Kolorystyka grafik utrzymana jest w tonacjach beżu, szarości, grafitu i czerni.

Kolory Tkanin Refleksoli

Szeroki wachlarz tkanin, pozwala na dopasowanie koloru rolety do architektury budynku oraz dobór odpowiedniego współczynnika przenikania promieni słonecznych. System wyposażony został w system naciągu tkaniny, który utrzymuje jej napięcie nawet na dużych powierzchniach. Tkaniny akrylowe to kolekcja stosowana głównie w markizach, tkaniny typu Screen są połączeniem PCV i poliestru, zależnie od wybranej grupy posiadają inne właściwości takie jak przepuszczalność światła czy dźwięku.
