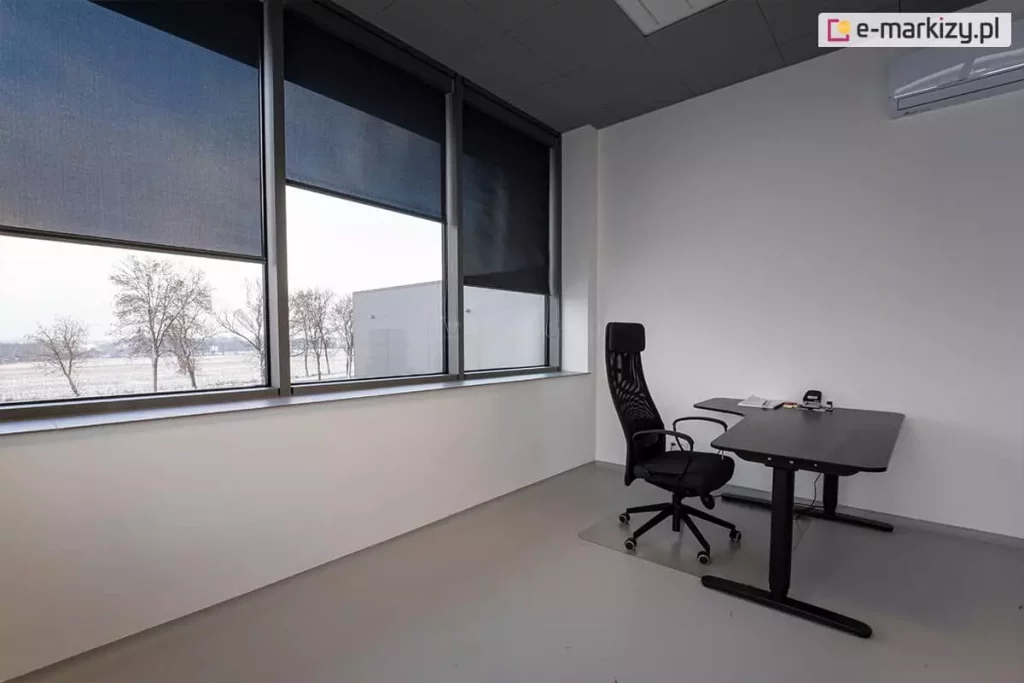

Duże pomieszczenie biurowe z oknami wychodzącymi na łąkę z drzewami pozbawionymi liści, w którym ustawiono czarne biurko oraz krzesło biurowe z wysokim oparciem. Trzy skrzydła okna zasłonięte zostały refleksolami z tkaniną screen w odcieniach szaro-granatowych, rozwiniętą na poszczególnych taflach w różnym stopniu.

Wysokie okna z opuszczonymi roletami screen w przestrzeni biurowej, półprzezroczysta tkanina pokazuje zarysy aut i zimowego krajobrazu. W głębi po prawej stronie widoczne wejście do budynku z nagrzewnicą nad drzwiami oraz nieco bliżej ustawiony stolik z fotelem.

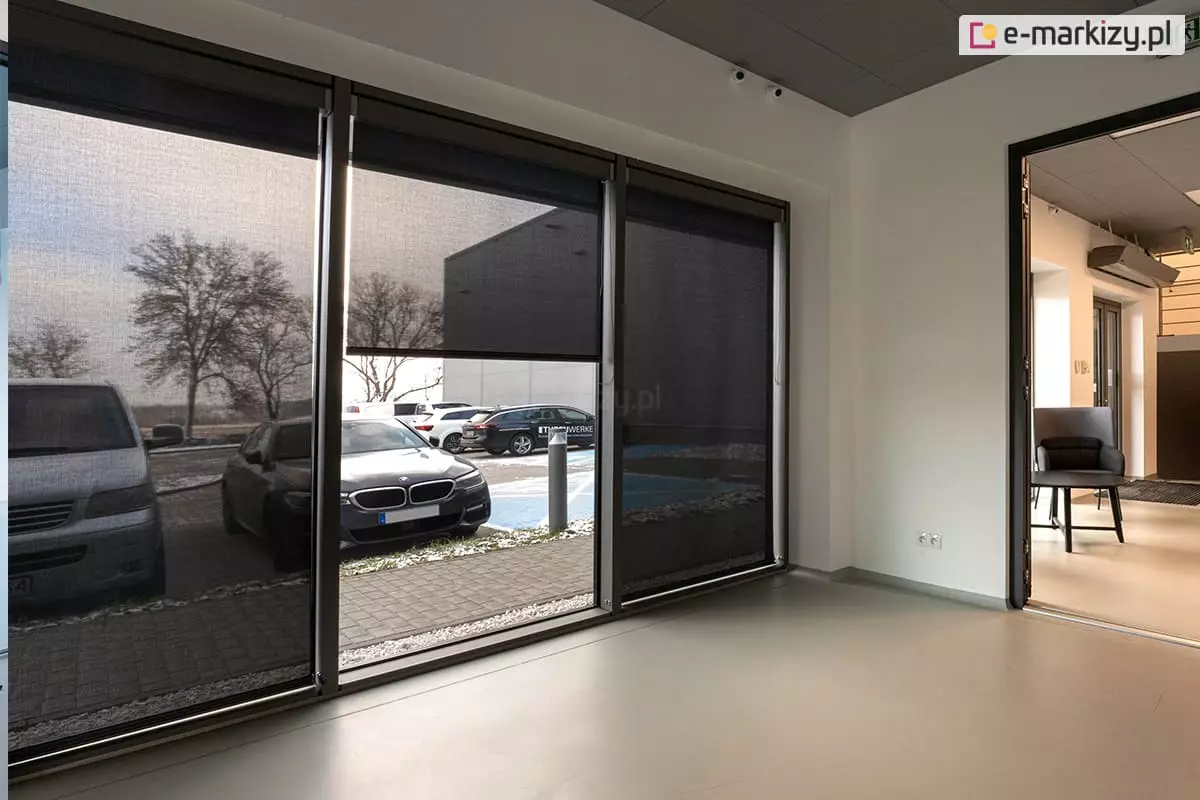

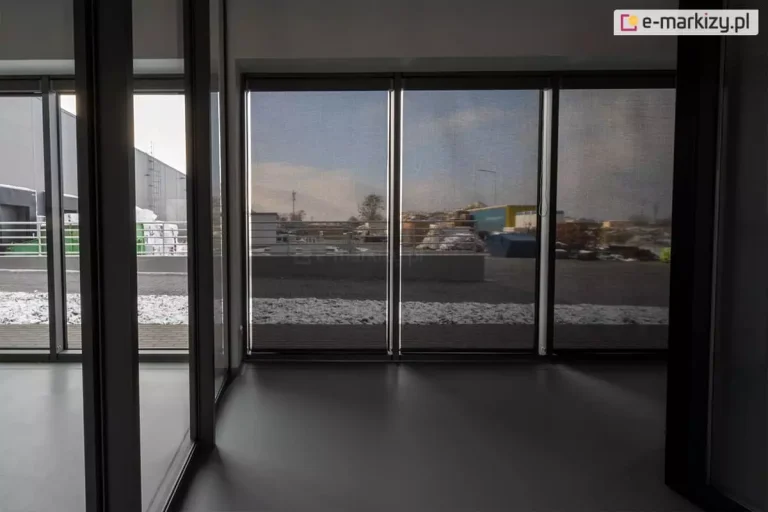

Panoramiczne okna zasłonięte roletami screen Aluprof w pomieszczeniu po prawej stronie, prezentujące efekt częściowej przezierności z widocznym zimowym krajobrazem na zewnątrz. Po lewej widoczne wyraźnie lepiej oświetlone pomieszczenie, w którym panoramiczne okna nie zostały przesłonięte refleksolami.

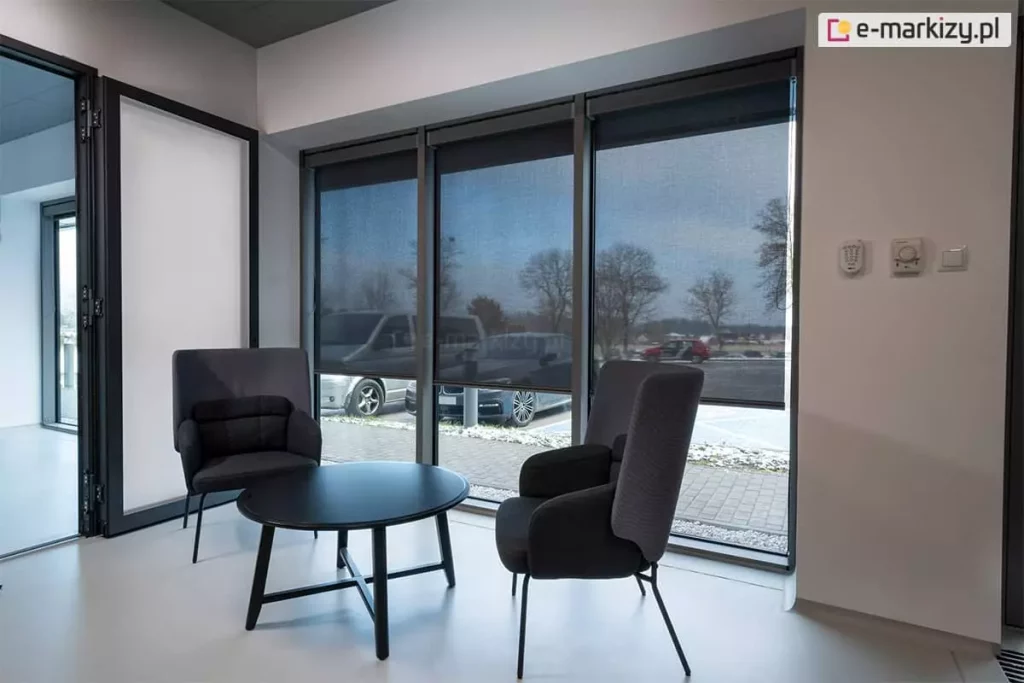

Duże okno, sięgające od podłogi do sufitu, przed którym ustawiono niski czarny stolik i da ciemne fotele osłonięte zostało refleksolami z kasetą w kolorze ramy okna z tkaniną w kolorze grafitowym, która ogranicza ilość światła wpadającego do pomieszczenia. Za oknem widoczny chodnik oraz skrawek pokrytego lekko śniegiem trawnika, a przez tkaninę screen widoczny parking oraz rosnące przy nim drzewa. Po lewej stronie widoczne przejście do kolejnego pomieszczenia, a po prawej stronie biała ściana z kilkoma urządzeniami do sterowania (pilot do rolet, regulacja klimatyzacji i włącznik światła).

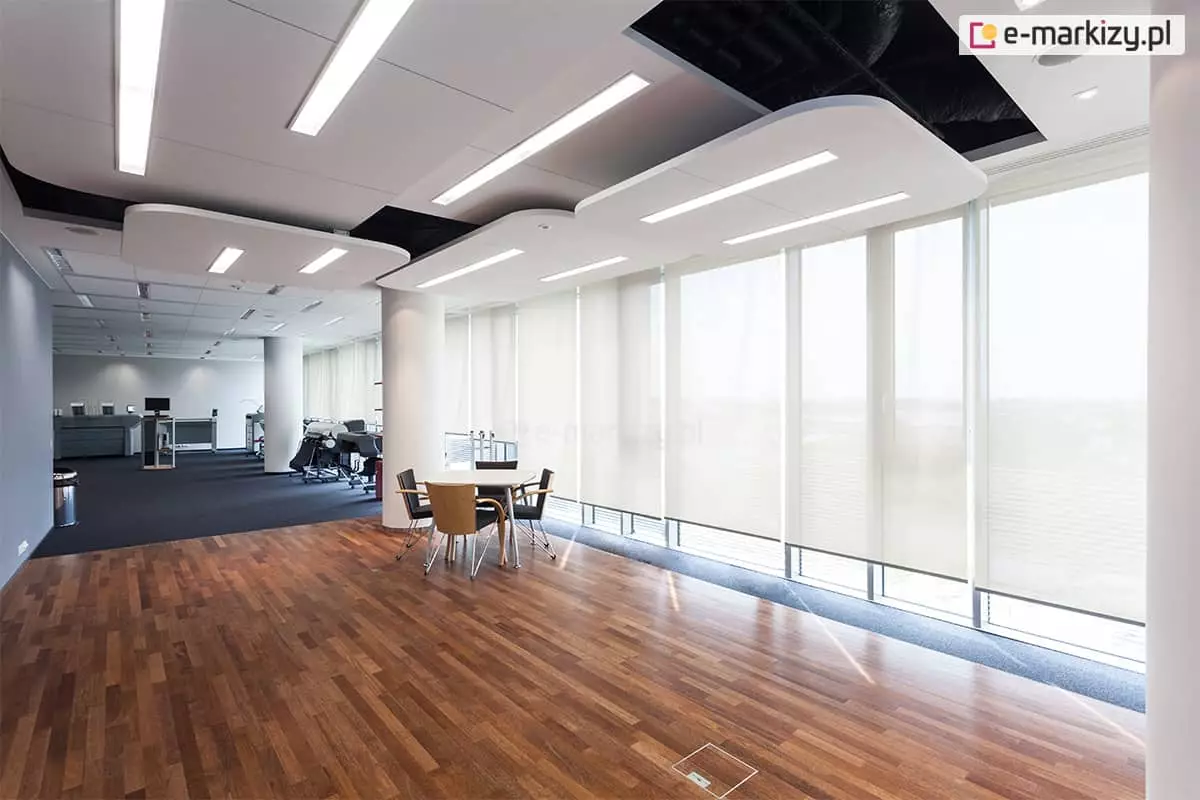

Nowoczesne wnętrze biurowe z dużą przestrzenią typu open space, podzieloną na strefy roboczą i wypoczynkową. Na pierwszym planie znajduje się niewielki stolik z czterema krzesłami ustawiony na podłodze z ciemnego drewna. W tle widoczna wykładzina biurowa w kolorze grafitowym, stanowiska pracy z monitorami i fotele biurowe. Ściana po prawej stronie to ciąg dużych okien sięgających od podłogi do sufitu, zasłoniętych roletami typu screen w kolorze jasnym, przepuszczającymi rozproszone światło dzienne. Sufit podwieszany z nowoczesnymi panelami akustycznymi i liniowym oświetleniem LED. Pomieszczenie utrzymane w minimalistycznym, profesjonalnym stylu.

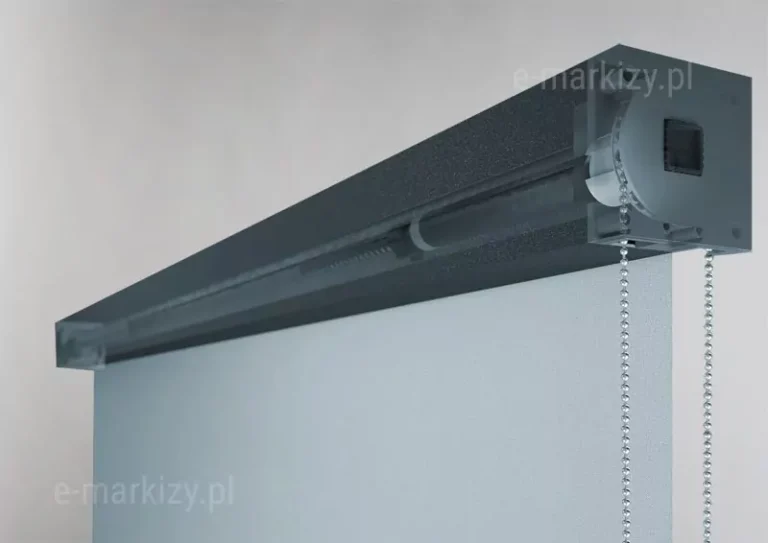

Trójwymiarowa wizualizacja techniczna ukazująca wewnętrzny mechanizm sterujący systemu refleksol 85MA Aluprof w dużym przybliżeniu. Zdjęcie prezentuje przekrój boczny kasety o barwie ciemnego antracytu z matowym wykończeniem, w której boczna i frontowa ścianka zostały przedstawione jako półprzezroczyste, aby odsłonić detale konstrukcyjne. Wewnątrz obudowy widoczny jest mechanizm napędowy z kołem zębatym, przez które przewieszony jest srebrny łańcuszek kulkowy służący do ręcznej obsługi rolety. Łańcuszek zwisa pionowo w dół przez otwór w dolnej części kasety. Z mechanizmu wyprowadzona jest rura nawojowa, na którą nawinięta jest jasnoszara tkanina techniczna ekranu. Konstrukcja mechanizmu jest precyzyjnie dopasowana do kwadratowego profilu kasety, a boczny dekiel posiada widoczne otwory na śruby montażowe. Całość ukazana jest na neutralnym, jasnym tle, co podkreśla techniczny charakter detalu i precyzję wykonania elementów sterujących systemu refleksol 85MA.

Refleksol 85 MA Aluprof – napęd łańcuszkowy – kaseta kwadratowa

Szerokość: od 70 do 250 cm
Wysokość: od 40 do 300 cm
Napęd ręczny
Montaż wewnętrzny

od 567,00 zł z Vat z VAT

Skonfiguruj i poznaj cenę

Termin realizacji: ok. 14-21 dni roboczych

Transport cała Europa

Wyceń i skonfiguruj produkt

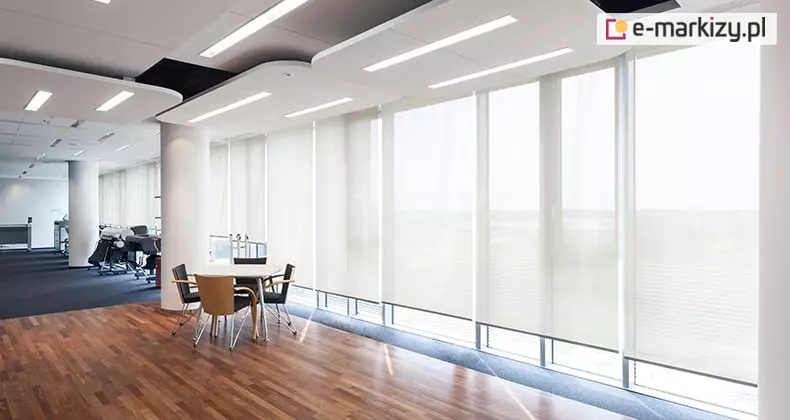

Nowoczesne wnętrze biurowe z jasnymi roletami screen - refleksol 85MA na całej długości okien, podłogą z paneli drewnianych oraz zestawem stołu i krzeseł na tle strefy pracy.

Refleksol 85MA manual z łańcuszkiem – R85MA

Refleksol 85MA to system kasetowy ręczny. Kaseta wykonana z ekstrudowanego aluminium o przekroju kwadratowym. Możliwa jest wersja wolnowisząca. Sterowanie refleksolem odbywa się za pomocą łańcuszka, który posiada uchwyt zabezpieczający z przeźroczystego tworzywa.

Roleta przeciwsłoneczna do powierzchni pionowych typu Refleksol to najlepsze rozwiązanie do zachowania stałej temperatury pomieszczeń nasłonecznionych. Konstrukcja refleksoli może być lakierowana na dowolny kolor z palety RAL. Dostępna jest szeroka gama tkanin o różnych właściwościach odbijających światło słoneczne.

Refleksol 85MA Aluprof to lekka roleta wewnętrzna wolnowisząca o kompaktowych wymiarach. Maksymalna szerokość osłony to 2,5m, a wysokość 3m.

Zobacz Galerię Zdjęć Refleksola Zobacz Instrukcję Pomiaru Refleksola

Zbliżenie wewnętrznej ramy okna w kolorze szarym, w którym zastosowany został refleksol 85A z tkanią screen. Środkowa część okna została nieco odsłonięta, dzięki czemu widoczny jest chodnik oraz przestrzeń przy ścianie budynku wysypana drobnymi jasnymi kamykami.

Cechy Charakterystyczne Refleksola

Kwadratowa kaseta
Belka dolna owalna
Boczki z tworzywa
Szeroka gama tkanin
Konstrukcja lakierowana proszkowo

Szerokość od 0,7m do 2,5m
Wysokość od 0,4m do 3m
Napęd ręczny (metalowy łańcuszek)
Wymiary kasety: szer. 85mm, wys. 96mm
Średnica rury nawojowej: 38mm
Zastosowanie wewnętrzne

Możliwe Opcje Refleksola

Napęd ręczny (w standardzie) zależnie od potrzeby może być w pętli od 240 – 360cm

Refleksol może być wyposażony w wiele dodatkowych opcji. Aby zobaczyć więcej i wycenić dodatkowe opcje, skonfiguruj swoją osłonę.

Refleksol 85 napęd łańcuszkowy pomiar szerokości i wysokości ukazany po lewej na obrazie refleksola. Od brzegów kasety poprowadzone w górę linie przerywane, między którymi zawarto strzałkę dwukierunkową w kolorze czerwonym, a nad nią umieszczono symbol S. Po prawej stronie refleksola od skraju kasety i od końca belki dolnej z tkaniną poprowadzono w bok przerywane linie, między którymi zawarta jest dwukierunkowa strzała w kolorze czerwonym z umieszczonym obok niej napisem "wysokość (H)". Po prawej stronie umieszczony w trzech wersach napis: "Maksymalne wymiary: szerokość (S) do 250cm wysokość (H) do 300cm".

Pomiar Refleksola

Refleksol 85-MA produkowany jest na wymiar. Maksymalna szerokość to 250cm a wysokość to 300cm. Do zamówienia lub wyceny podajemy zawsze całkowity zewnętrzny wymiar osłony, łącznie z kasetą.

Zobacz Instrukcję Pomiaru Refleksola

Schemat techniczny i wizualizacja montażowa produktu refleksol aluprof 85MA w rzucie izometrycznym, przedstawiona na białym tle. Grafika prezentuje system osłony okiennej w formie rozwiniętej rolety z kasetą o kwadratowym przekroju w kolorze ciemnoantracytowym oraz jasnojasnoszarym poszyciem z tkaniny technicznej. Nad kasetą, po obu jej stronach, znajdują się rozstrzelone elementy montażowe: czarne klipy instalacyjne, długie śruby oraz podkładki, ukazujące proces mocowania urządzenia. Na obrazku umieszczono cztery polskie opisy z liniami wskazującymi konkretne komponenty: klip montażowy (wskazujący na górne uchwyty), kaseta (oznaczająca główną obudowę mechanizmu), belka dolna (wskazująca na profil dociążający materiał na dole) oraz łańcuszek (wskazujący na cięgno sterujące zwisające z boku rolety). Tkanina rolety jest idealnie gładka i napięta, a cała konstrukcja cechuje się nowoczesną, minimalistyczną linią.

Refleksol 85-MA – Komponenty

– kaseta refleksola
– klip montażowy
– łańcuszek
– belka dolna

Rysunek techniczny w formie czarno-białego schematu inżynieryjnego, przedstawiający przekroje kluczowych komponentów systemu refleksol 85MA Aluprof. Grafika podzielona jest na cztery sekcje z precyzyjnym wymiarowaniem milimetrowym. W lewym górnym rogu znajduje się przekrój kasety o kwadratowym kształcie z zaznaczonymi wymiarami zewnętrznymi 95,5 mm na 95,5 mm oraz wewnętrznymi 85,3 mm na 85,9 mm. W prawym górnym rogu widnieje izometryczny widok uchwytu ścienno-sufitowego z naniesionymi licznymi wymiarami montażowymi, takimi jak 55,9 mm długości całkowitej oraz mniejszymi odstępami 15 mm, 13,3 mm, 6,5 mm i 5 mm. Lewa dolna część obrazu prezentuje profil belki dolnej R85 o szerokości 17 mm i wysokości 40 mm, o charakterystycznym, opływowym kształcie z wewnętrznymi komorami. Prawa dolna sekcja przedstawia przekrój poprzeczny rury nawojowej o średnicy zewnętrznej 38 mm (opisanej jako rura nawojowa Ø38), z widocznym wycięciem funkcyjnym na obwodzie. Całość dokumentacji służy do dokładnego określenia parametrów technicznych i montażowych osłony.

Kaseta, uchwyty i belka dolna

– uchwyt ścienno-sufitowy
– przekrój kasety
– rura nawojowa
– belka dolna

Zobacz Dane Techniczne Zobacz Kartę Katalogową PDF

Kolory Tkanin Refleksoli

Szeroki wachlarz tkanin, pozwala na dopasowanie koloru rolety do architektury budynku oraz dobór odpowiedniego współczynnika przenikania promieni słonecznych. System wyposażony został w system naciągu tkaniny, który utrzymuje jej napięcie nawet na dużych powierzchniach. Tkaniny akrylowe to kolekcja stosowana głównie w markizach, tkaniny typu Screen są połączeniem PCV i poliestru, zależnie od wybranej grupy posiadają inne właściwości takie jak przepuszczalność światła czy dźwięku.
