Refleksol XS Sposoby montażu

Refleksol XS może zostać wyposażony w stalowe linki utrzymujące dodatkowo sztywność tkaniny lub być zamontowany jako osłona wolnowisząca, w takim przypadku tkanina napinana jest grawitacyjnie przez belkę dolną. Uniwersalne uchwyty ścienno-sufitowe zapewniają dowolność w montażu refleksola do ściany lub do sufitu

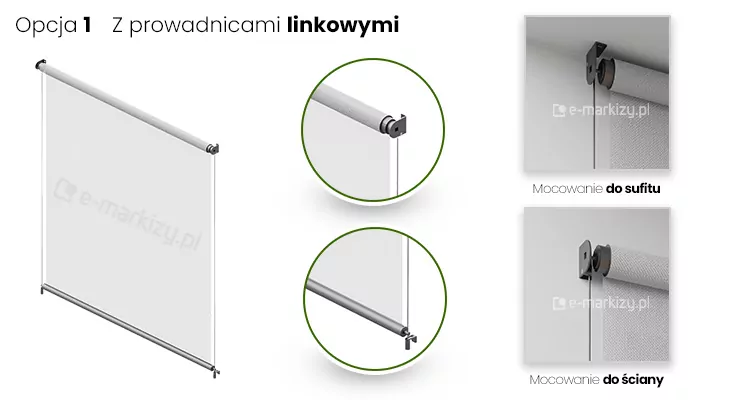

1. Montaż refleksola XS z prowadnicami linkowymi

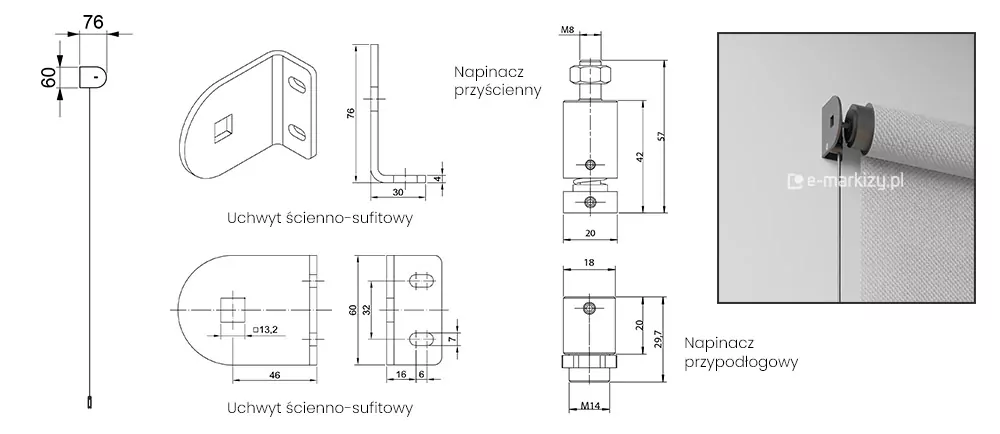

Karta techniczna prezentująca detale montażowe systemu Refleksol XS z prowadzeniem linkowym. Grafika zawiera rzuty wymiarowe dwóch kluczowych komponentów: uchwytu ścienno-sufitowego oraz napinaczy linek. Uchwyt ścienno-sufitowy przedstawiony jest w formie rzutu izometrycznego i trzech widoków płaskich z wymiarami, takimi jak wysokość 76 mm, szerokość 30 mm oraz otwór kwadratowy o boku 13,2 mm. Obok znajdują się schematy dwóch rodzajów napinaczy: napinacza przyściennego o całkowitej wysokości 57 mm z gwintem M8 oraz napinacza przypodłogowego o wysokości 29,7 mm z podstawą M14. Po lewej stronie umieszczono uproszczony schemat pionowy obrazujący odległość 60 mm od osi rury do płaszczyzny montażu, a po prawej zdjęcie rzeczywiste detalu górnego mocowania rolety do ściany wraz z wyprowadzoną pionowo stalową linką prowadzącą.

Specyfikacja techniczna w formie rysunku konstrukcyjnego przedstawiająca warianty kątowników mocujących linkę oraz mechanizm napinacza fasadowego dla systemu rolet zewnętrznych typu refleksol. W lewej górnej części grafiki znajduje się tabela wymiarowa definiująca trzy dostępne rozmiary uchwytów, gdzie parametr A określa początek zakresu regulacji, B koniec tego zakresu, a C całkowitą długość elementu. Poniżej tabeli zamieszczono rzuty techniczne kątownika: widok z boku o grubości profilu 5 mm, rzut z góry z naniesionymi wymiarami bazy montażowej o szerokości 25 mm i wysokości 30 mm z dwoma otworami, oraz rzut poziomy ramienia z podłużnym wycięciem regulacyjnym w kształcie litery U. Prawa strona obrazu prezentuje schemat montażowy napinacza fasadowego z gwintem M8 i średnicą korpusu 20 mm, zamocowanego na ramieniu kątownika w odległości minimum 9 mm od ściany. W prawym dolnym rogu umieszczono trójwymiarową wizualizację szarego uchwytu z osadzonym w nim napinaczem, na której zielona strzałka z opisem Regulacja L wskazuje kierunek przesuwania mechanizmu wzdłuż wycięcia kątownika. Całość uzupełniają podpisy tekstowe informujące o trzech standardowych długościach uchwytu: standardowym o długości 46 mm z regulacją od 15 do 36 mm, przedłużonym do 60 mm z regulacją od 29 do 50 mm oraz najdłuższym o wymiarze 80 mm z zakresem regulacji od 55 do 76 mm.

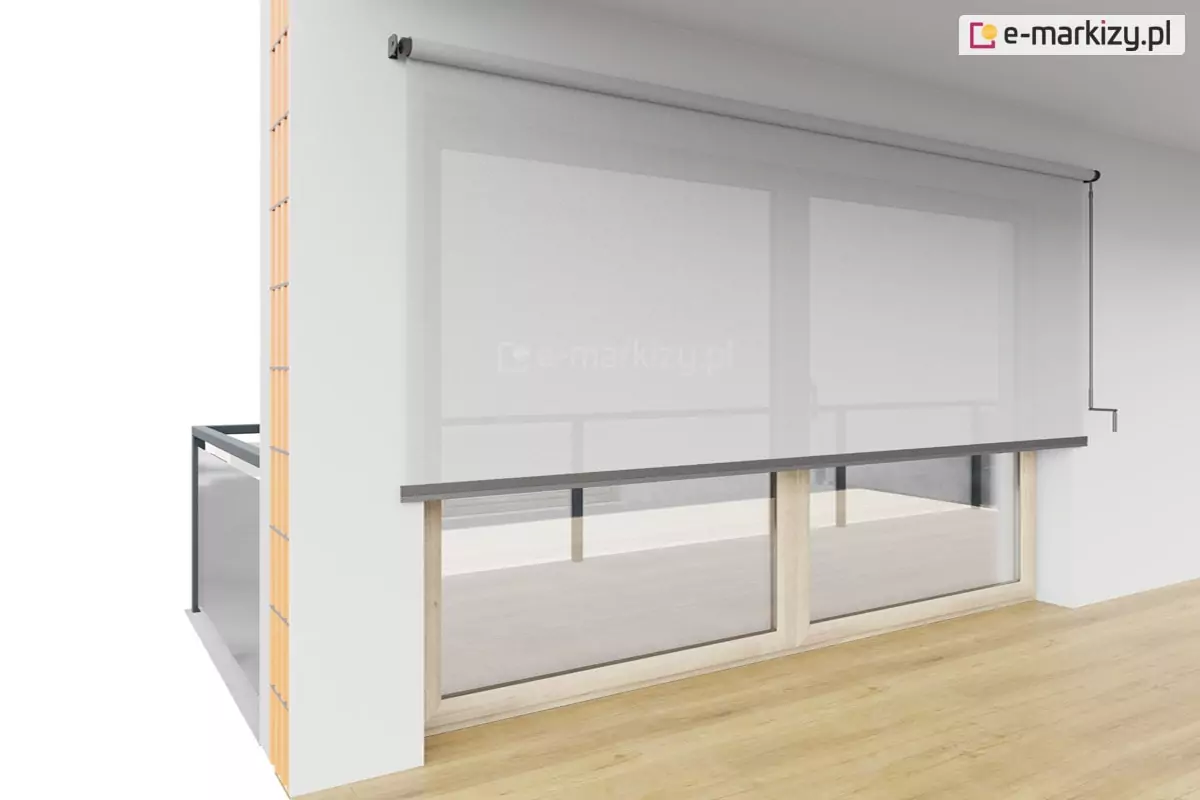

Uchwyty do ściany / Kątowniki linki do ściany

Uchwyty do ściany / Kątowniki linki do podłogi

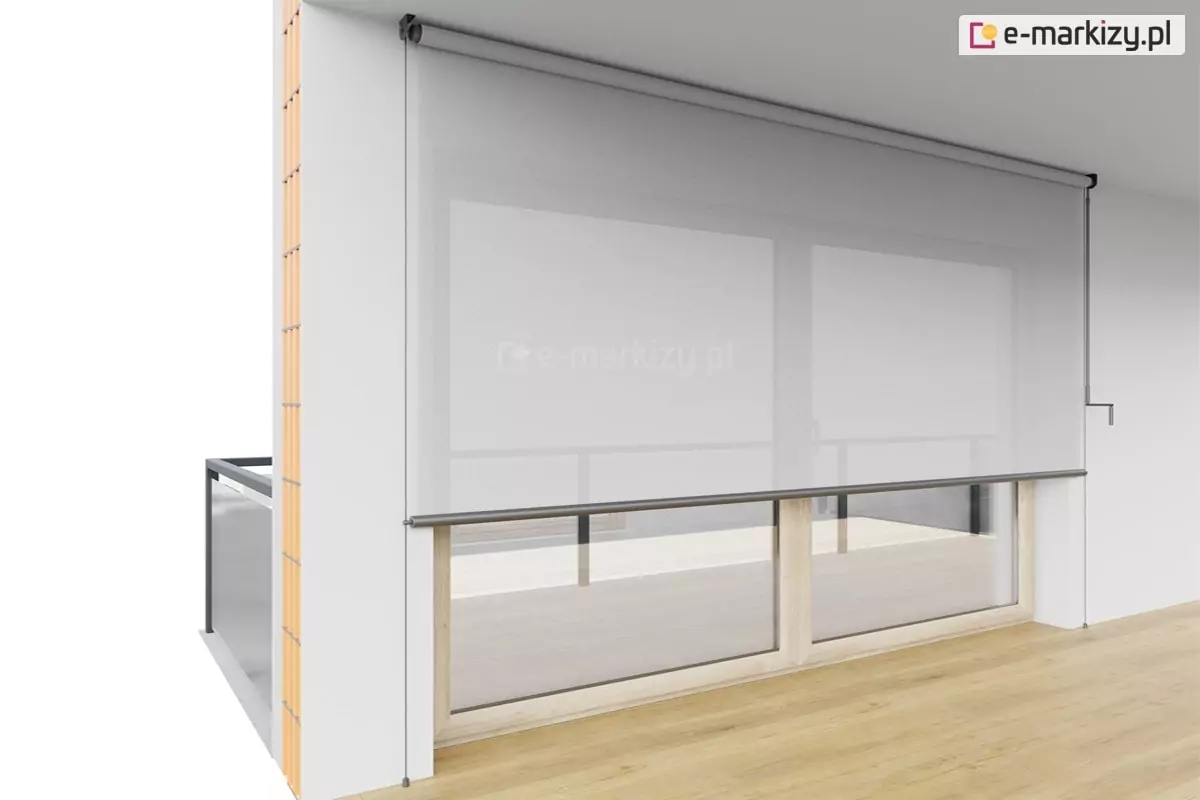

Wizualizacja prezentująca montaż refleksola XS Aluprof do sufitu, nad szerokim oknem tarasowym. Jasnoszara, półtransparentna tkanina techniczna jest częściowo rozwinięta, zasłaniając górną partię okien o drewnianych ramach i ukazując strukturę splotu ograniczającego przenikanie promieni słonecznych. System wyposażony jest w prowadzenie linkowe ze stali nierdzewnej, zamocowane pionowo do ściany które utrzymuje w stabilnej pozycji dolną listwę obciążającą. Po prawej stronie widoczny jest mechanizm sterowania ręcznego w postaci pionowej korby z uchwytem. Zdjęcie prezentuje detal osadzenia konstrukcji w narożniku wnęki okiennej przy jasnej elewacji budynku, z widocznym fragmentem szklanej balustrady balkonowej oraz jasną, drewnianą podłogą wewnątrz pomieszczenia.

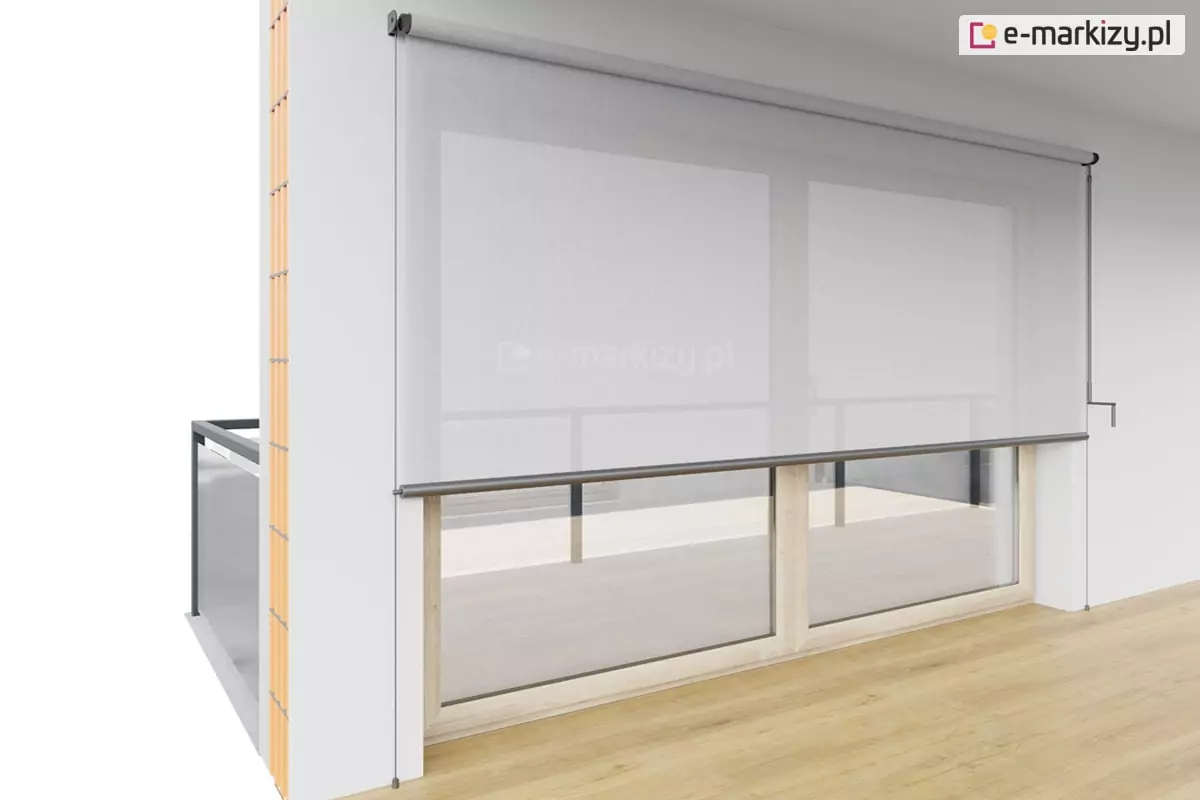

Uchwyty do sufitu / Kątowniki linki do podłogi

Refleksol XS Sposoby montażu bez prowadnic (refleksol wolnowiszący)

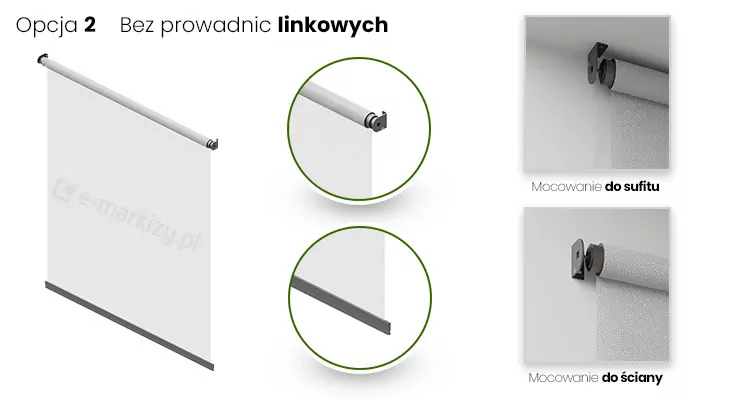

Grafika prezentuje zestawienie opcji montażowych rolety Refleksol XS w wariancie wolnowiszącym, opisanym jako Opcja 2 bez prowadnic linkowych. Po lewej stronie widoczny jest model 3D całej rolety z jasną, półprzezroczystą tkaniną i ciemną belką dolną, zamocowanej na bocznych uchwytach. Środkowa część zawiera dwa powiększenia w zielonych okręgach, detale zakończenia rury nawojowej z uchwytem oraz zakończenie belki dolnej. Prawa strona grafiki przedstawia dwa zdjęcia rzeczywiste prezentujące sposoby instalacji: górne ukazuje mocowanie do sufitu, gdzie uchwyt przykręcony jest pionowo do górnej powierzchni, natomiast dolne pokazuje mocowanie do ściany z uchwytem przytwierdzonym płasko do pionowej płaszczyzny. Całość ma charakter instruktażowy, pokazując wszechstronność systemu w konfiguracji bez bocznego prowadzenia.

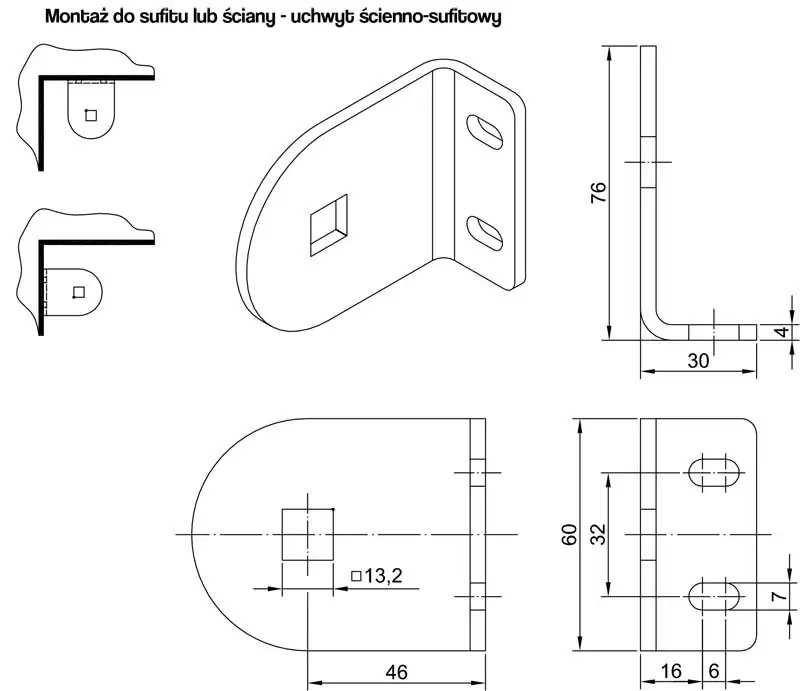

Rysunek techniczny przedstawiający wymiary i sposób montażu uchwytu ścienno-sufitowego do rolety Refleksol XS Aluprof. Grafika składa się z rzutu izometrycznego oraz trzech rzutów płaskich detalu wraz z naniesionymi liniami wymiarowymi. Uchwyt ma kształt litery L z zaokrągloną jedną krawędzią, w której znajduje się kwadratowy otwór o boku 13,2 mm, służący do osadzenia trzpienia rury nawojowej. Druga płaszczyzna uchwytu posiada dwa podłużne otwory montażowe typu fasolka. Całkowita wysokość elementu wynosi 76 mm, szerokość podstawy to 30 mm, a grubość blachy to 4 mm. Odległość od osi otworu kwadratowego do krawędzi montażowej wynosi 46 mm. W lewym górnym rogu schematu umieszczono dwa rysunki pomocnicze ilustrujące alternatywne sposoby instalacji: montaż do sufitu oraz montaż do ściany, co podkreśla uniwersalność komponentu.

Uchwyty do ściany – wolnowisząca
