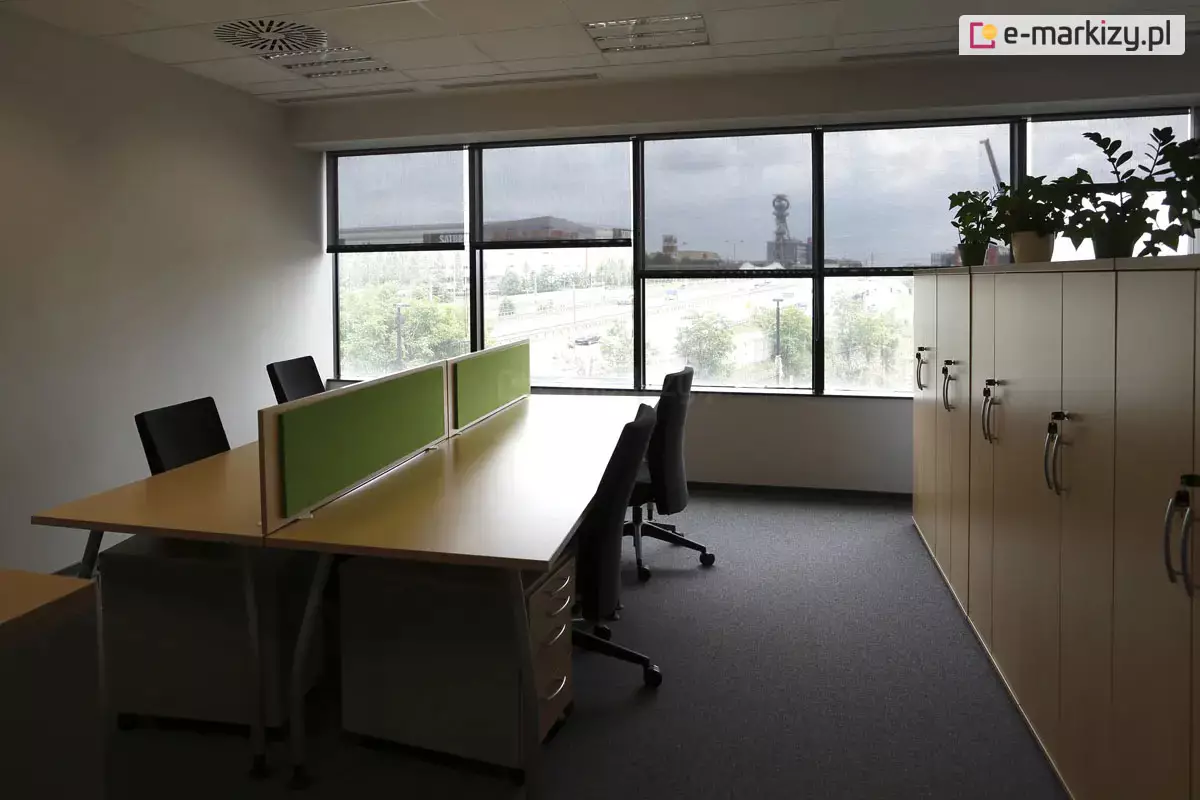

Wnętrze nowoczesnego biura typu open space z widokiem na zamontowane w oknach refleksole XS Selt. Tkanina w kolorze antracytowym o drobnym splocie pozwala na zachowanie widoczności na zewnątrz (panoramę miasta z drzewami i infrastrukturą), jednocześnie eliminując odblaski na ekranach monitorów i redukując nagrzewanie pomieszczenia. W biurze znajdują się biurka z jasnozielonymi panelami akustycznymi, ergonomiczne fotele biurowe oraz wysoka zabudowa szaf dokumentowych w kolorze jasnego drewna. Na suficie widoczne są systemowe oprawy oświetleniowe i anemostat klimatyzacji.

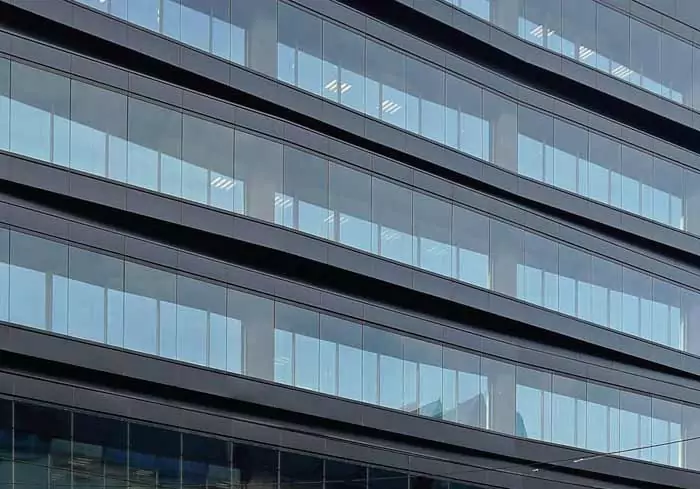

Zbliżenie na szklaną fasadę wielokondygnacyjnego budynku biurowego z widocznymi poziomymi pasami konstrukcyjnymi w kolorze czarnym lub ciemnografitowym. Za dużymi taflami szkła widoczne są wewnętrzne przesłony okienne w jasnym kolorze, które częściowo zasłaniają wnętrza poszczególnych pięter. W przeszkleniach odbija się niebo, a przez transparentne sekcje dostrzec można elementy oświetlenia sufitowego w biurach. Konstrukcja elewacji charakteryzuje się czystymi liniami i nowoczesnym, korporacyjnym designem.

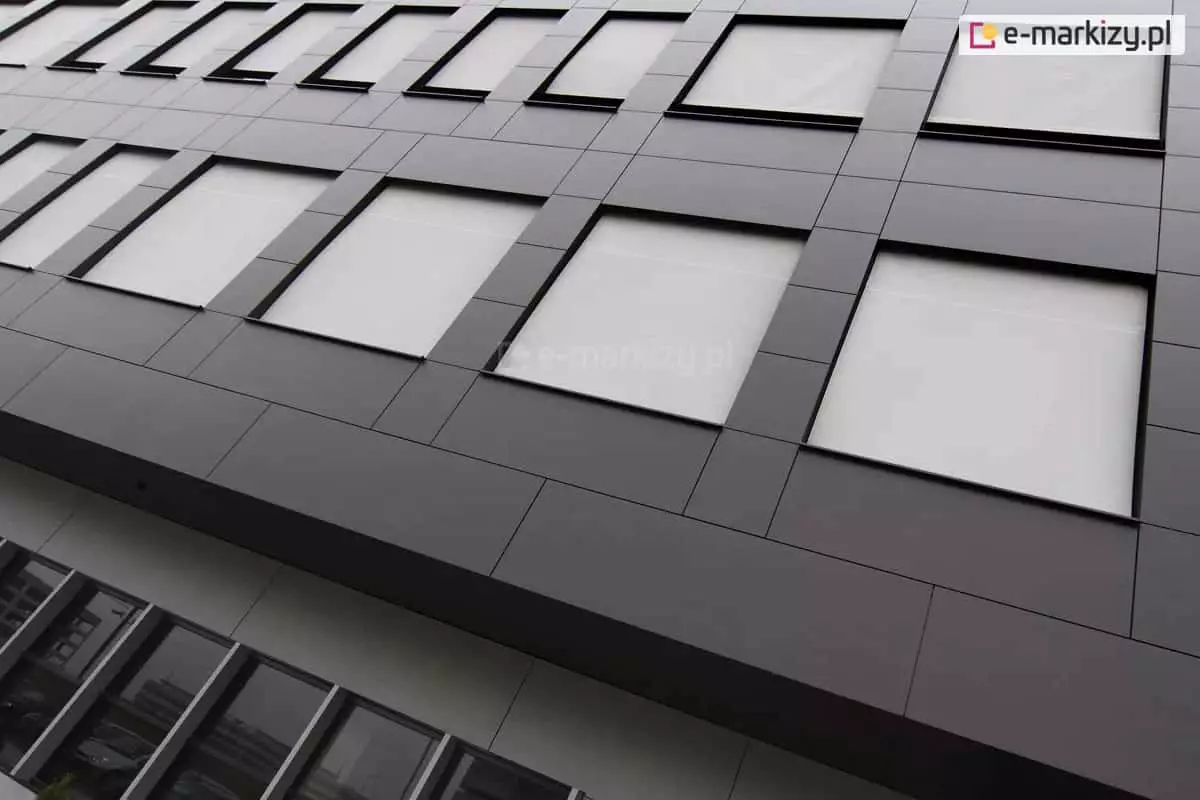

Widok z dołu na nowoczesną fasadę biurowca wyłożoną ciemnoszarymi panelami elewacyjnymi o geometrycznym układzie. W kwadratowych wnękach okiennych zainstalowano refleksole XS z tkaniną w kolorze białym lub bardzo jasnoszarym. Rolety są całkowicie opuszczone, tworząc jednolitą płaszczyznę zintegrowaną z architekturą budynku. Materiał osłon odbija światło, zapewniając ochronę termiczną wnętrz. Na niższej kondygnacji widoczne są tradycyjne przeszklenia bez osłon, w których odbija się sąsiednia zabudowa miejska. Perspektywa zdjęcia podkreśla rytmiczny układ okien i nowoczesny, industrialny charakter obiektu.

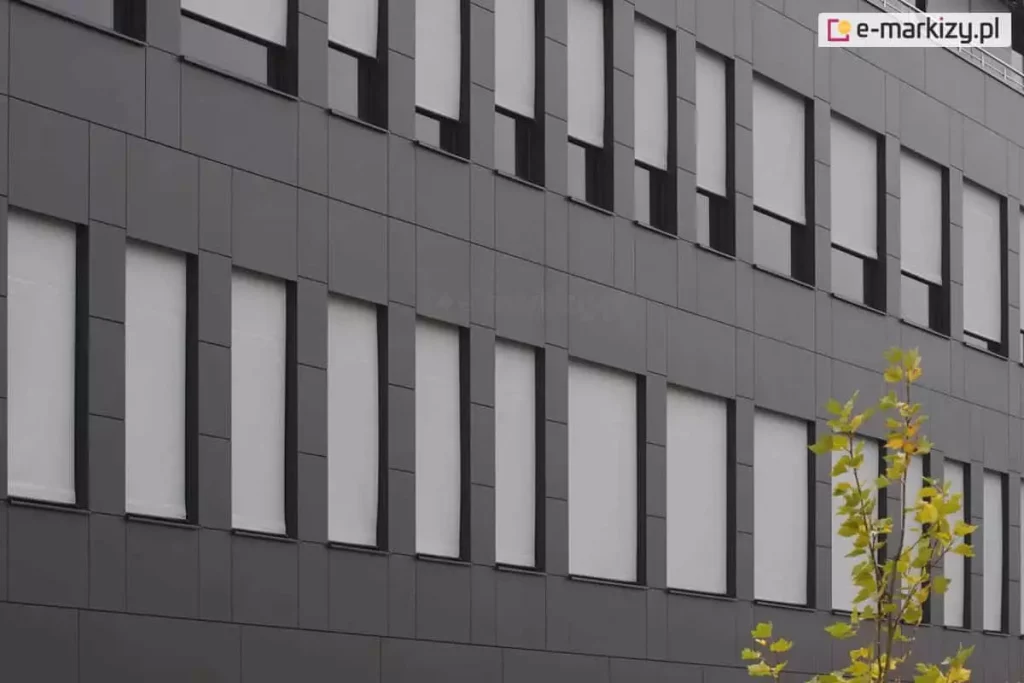

Elewacja nowoczesnego budynku biurowego wyłożona ciemnoszarymi panelami kompozytowymi o matowym wykończeniu. W pionowych, wąskich otworach okiennych zamontowano zewnętrzne rolety tekstylne typu screen w kolorze jasnoszarym. Rolety są opuszczone na różnych wysokościach, co prezentuje ich funkcjonalność w zakresie regulacji dopływu światła dziennego do wnętrz. Materiał rolet ściśle przylega do prowadnic bocznych, zapewniając estetyczny i techniczny wygląd fasady. W prawym dolnym rogu kadru widoczne są fragmenty liści młodego drzewa o zielono-żółtym zabarwieniu, kontrastujące z surową, geometryczną architekturą obiektu.

Grafika przedstawia model 3D wolnowiszącej rolety materiałowej typu Refleksol XS Aluprof z systemem prowadzenia linkowego, przeznaczonej do montażu wewnętrznego. Konstrukcja opiera się na górnej aluminiowej rurze nawojowej, na którą nawinięta jest tkanina techniczna w kolorze jasnoszarym. Po bokach rury widoczne są minimalistyczne uchwyty montażowe pozwalające na instalację ścienną lub sufitową. Dolna krawędź materiału została dociążona za pomocą okrągłej belki dolnej w ciemniejszym odcieniu antracytu, która zapewnia odpowiednie napięcie płaszczyzny. Wzdłuż bocznych krawędzi rolety przebiegają cienkie, pionowe linki prowadzące ze stali nierdzewnej, które przechodzą przez otwory w belce dolnej, stabilizując osłonę i zapobiegając jej odchylaniu. Linki te są zakotwiczone w dolnej części za pomocą niewielkich, metalowych uchwytów z mechanizmem napinającym. Całość zestawu charakteryzuje się nowoczesnym, industrialnym designem i lekkością wizualną dzięki rezygnacji z pełnej kasety i bocznych prowadnic profilowych.

Refleksol XS Aluprof – bez kasety

Szerokość: od 50 do 260 cm
Wysokość: od 40 do 260 cm
Napęd ręczny lub elektryczny
Montaż wewnętrzny
Prowadnice linkowe

od 613,00 zł z Vat z VAT

Skonfiguruj i poznaj cenę

Termin realizacji: ok. 14-21 dni roboczych

Transport cała Europa

Wyceń i skonfiguruj produkt

Fragment nowoczesnej elewacji budynku biurowego wyłożonej ciemnoszarymi panelami elewacyjnymi o matowym wykończeniu. W regularnych odstępach rozmieszczonych jest siedem pionowych, prostokątnych okien, w których zamontowano refleksole XS z tkaniną w kolorze jasnoszarym lub niemal białym. Przesłony są rozwinięte do około 2/3 wysokości każdego okna, tworząc rytmiczny, geometryczny wzór na fasadzie. Jasna tkanina rolet wyraźnie kontrastuje z ciemną stolarką okienną oraz antracytowym kolorem płyt elewacyjnych. W dolnych częściach okien, poniżej linii rolet, widoczne są ciemne szyby odbijające otoczenie. W prawym górnym rogu kadru widoczny jest fragment metalowej barierki zabezpieczającej dach lub taras techniczny. Zdjęcie wykonane jest z perspektywy dolnej, co podkreśla monumentalny charakter i nowoczesny design architektury budynku.

Refleksol XS Aluprof

Refleksol XS to system bezkasetowy. Estetyczne uchwyty i wykończenie ze stali nierdzewnej sprawia, że system ten znakomicie nadaje się do nowoczesnych wnętrz. Możliwa jest wersja wolnowisząca oraz możliwość zastosowania różnych wariantów belek dolnych. Za dopłatą osłonę można doposażyć w silnik elektryczny i prowadnice boczne linkowe.

Rolety do powierzchni pionowych typu Refleksol to najlepsze rozwiązanie do zachowania stałej temperatury pomieszczeń nasłonecznionych. Konstrukcja refleksoli może być lakierowana na dowolny kolor z palety RAL. Dostępna jest szeroka gama tkanin o różnych właściwościach odbijających światło słoneczne.

Refleksol XS Aluprof to system bezkasetowy o niewielkich gabarytach. Maksymalna szerokość osłony to 2,6m, a wysokość 2,6m.

Zobacz Galerię Zdjęć Refleksola Zobacz Instrukcję Pomiaru Refleksola

Cechy Charakterystyczne – Refleksol Wewnętrzny

System bezkasetowy
Aluminiowe uchwyty
Prowadnice linkowe ze stali nierdzewnej
Szeroka gama tkanin
Konstrukcja lakierowana proszkowo

Szerokość od 0,5m do 2,6m
Wysokość od 1m do 2,6m
Napęd ręczny (korba) lub automatyczny
Średnica rury nawojowej: 51mm
Różne warianty belek dolnych (okrągła lub prostokątna)
Zastosowanie wewnętrzne

Grafika techniczna na białym tle prezentuje cztery warianty sterowania i akcesoriów dedykowanych do rolet typu refleksol, ponumerowane kolejno od 1 do 4 w niebieskich kołach. Pod numerem 1 widoczna jest stalowa korba do sterowania ręcznego, zakończona wyprofilowanym uchwytem. Pozycja numer 2 przedstawia dwa cylindryczne silniki elektryczne w kolorze czerwonym i czarnym, przeznaczone do montażu wewnątrz rury nawojowej rolety. Pod numerem 3 zilustrowano akcesoria do sterowania automatycznego, w tym biały pilot zdalnego sterowania z przyciskami oraz ścienny sterownik z wyświetlaczem LCD. Numer 4 wskazuje na czujnik pogodowy w formie anemometru z trzema czaszami, służący do automatycznego zwijania rolety przy silnym wietrze.

Możliwe Opcje Refleksola

Napęd ręczny (w standardzie)
Napęd elektryczny (opcja dodatkowo płatna)
Pilot z centralką (opcja dodatkowo płatna)
Czujniki wiatru lub słońca (opcja dodatkowo płatna)

Refleksol może być wyposażony w wiele dodatkowych opcji. Aby zobaczyć więcej i wycenić dodatkowe opcje, skonfiguruj swoją osłonę.

Refleksol XS pomiar szerokości i wysokości przedstawiony po lewej stronie oraz wymiary uchwytu mocującego po prawej. Pomiar przedstawiono na obrazie w pełni rozwiniętej rolety z jasnoszarą tkaniną oraz grafitową konstrukcją. Pomiar szerokości obejmuje przestrzeń pomiędzy skrajnymi powierzchniami uchwytów, którą wyznaczono za pomocą zielonej dwukierunkowej strzałki ponad roletą. Nad strzałką umieszczono napis "szerokość (S)". Pomiar wysokości obejmuje przestrzeń pomiędzy skrajem uchwytu mocującego refleksol do ściany, a skrajem uchwytu do prowadnicy linkowej, którą wyznaczono za pomocą zielonej dwukierunkowej strzałki po prawej stronie rolety. Od jej prawych narożników poprowadzono dwa powiększenia umieszczone w okrągłych zielonych ramkach, które przedstawiają zbliżenie na miejsce pomiaru przy uchwycie ściennym u góry i uchwycie prowadnicy na dole. Na widocznym od boku uchwycie refleksola po prawej stronie umieszczone zostały jego wymiary: wysokość 6cm oraz głębokość 7,6cm.

Pomiar Refleksola

Refleksol XS produkowany jest na wymiar. Maksymalna szerokość to 260cm a wysokość to 260cm. Do zamówienia lub wyceny podajemy zawsze całkowity zewnętrzny wymiar osłony, łącznie z kasetą.

Zobacz Instrukcję Pomiaru Refleksola

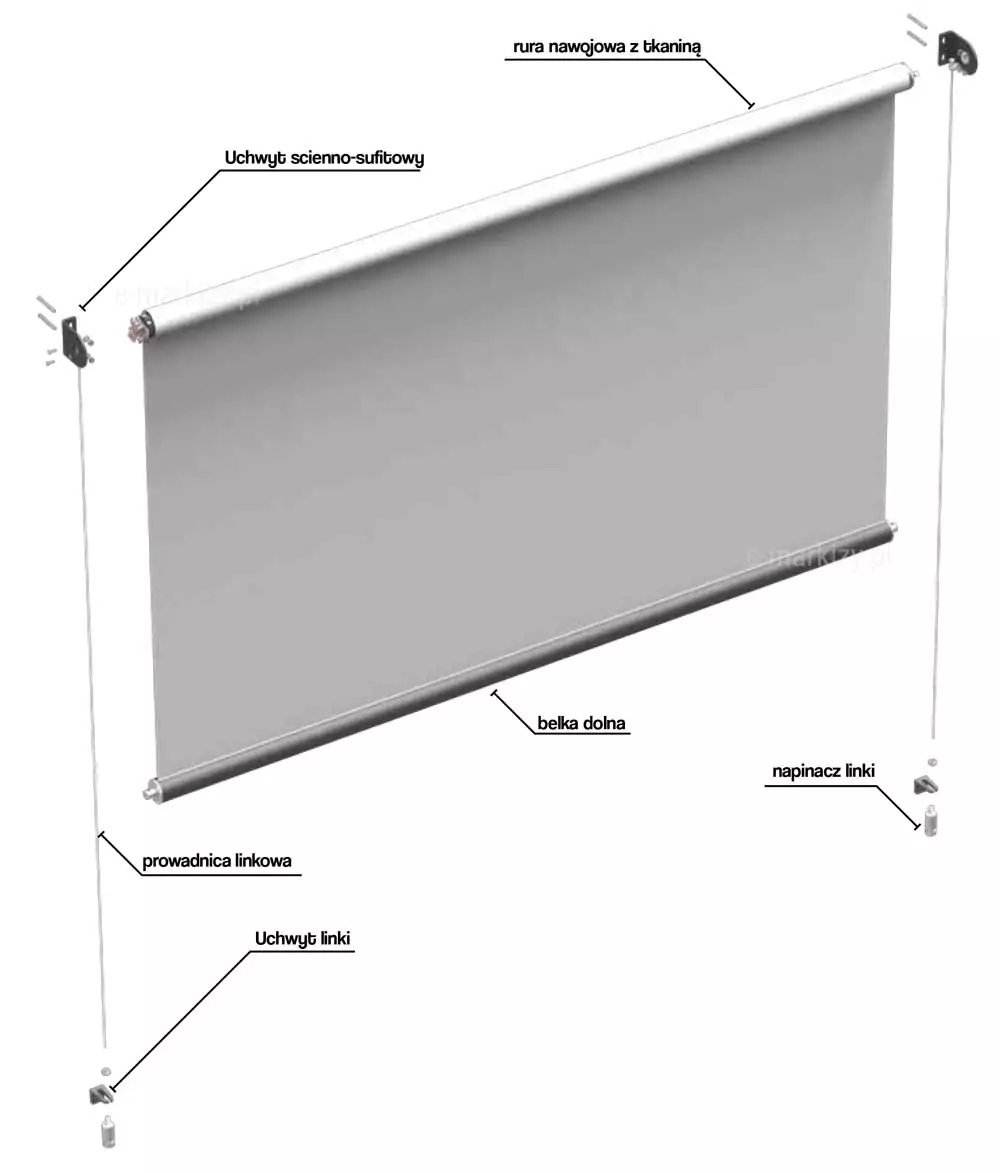

Schemat techniczny prezentujący budowę i poszczególne komponenty rolety zewnętrznej typu Refleksol XS Aluprof. Na białym tle widoczny jest model 3D rozłożonej osłony przeciwsłonecznej wraz z opisami w języku polskim wskazującymi na kluczowe elementy konstrukcyjne. W górnej części znajduje się rura nawojowa z tkaniną, która jest zamocowana do podłoża za pomocą uchwytów ścienno-sufitowych umieszczonych po obu stronach wałka. Tkanina jest rozwinięta, a jej dolna krawędź została wykończona obciążającą belką dolną o cylindrycznym kształcie. System stabilizacji materiału opiera się na prowadnicy linkowej, czyli pionowych naciągach biegnących wzdłuż boków tkaniny. Dolne zakończenie linek stanowią uchwyty linki oraz metalowe napinacze linki, które odpowiadają za prawidłowe naprężenie systemu prowadzenia bocznego. Całość przedstawiona jest w perspektywie, co pozwala na dokładne prześledzenie połączeń między elementami montażowymi a częścią ruchomą rolety.

Refleksol XS – Komponenty

uchwyt ścienno-sufitowy
rura nawojowa z tkaniną
belka dolna
napinacz linki
prowadnica linkowa
uchwyt linki

Rysunek techniczny przedstawiający wymiary i sposób montażu uchwytu ścienno-sufitowego do rolety Refleksol XS Aluprof. Grafika składa się z rzutu izometrycznego oraz trzech rzutów płaskich detalu wraz z naniesionymi liniami wymiarowymi. Uchwyt ma kształt litery L z zaokrągloną jedną krawędzią, w której znajduje się kwadratowy otwór o boku 13,2 mm, służący do osadzenia trzpienia rury nawojowej. Druga płaszczyzna uchwytu posiada dwa podłużne otwory montażowe typu fasolka. Całkowita wysokość elementu wynosi 76 mm, szerokość podstawy to 30 mm, a grubość blachy to 4 mm. Odległość od osi otworu kwadratowego do krawędzi montażowej wynosi 46 mm. W lewym górnym rogu schematu umieszczono dwa rysunki pomocnicze ilustrujące alternatywne sposoby instalacji: montaż do sufitu oraz montaż do ściany, co podkreśla uniwersalność komponentu.

Uchwyt ścienno-sufitowy refleksola

Uchwyt sufitowo-ścienny
tulejka mocowania linki
wspornik linki
linka stalowa 2,5mm
wkręt

Zobacz Dane Techniczne Zobacz Kartę Katalogową PDF

Napęd i Automatyka do Refleksoli

Standardowo refleksol wyposażony jest w napęd ręczny, sterowany korbą (bez dopłaty)
Za dopłatą refleksol możemy doposażyć w silnik elektryczny, który automatycznie zwija i rozwija osłonę.
Do osłony z silnikiem można dobrać Pilot bezprzewodowy z centralką sterującą
Do osłony z silnikiem można dobrać Czujnik wiatru, Czujnik słońca

Informacje o Napędach

Kolory Tkanin Refleksoli

Szeroki wachlarz tkanin, pozwala na dopasowanie koloru rolety do architektury budynku oraz dobór odpowiedniego współczynnika przenikania promieni słonecznych. System wyposażony został w system naciągu tkaniny, który utrzymuje jej napięcie nawet na dużych powierzchniach. Tkaniny akrylowe to kolekcja stosowana głównie w markizach, tkaniny typu Screen są połączeniem PCV i poliestru, zależnie od wybranej grupy posiadają inne właściwości takie jak przepuszczalność światła czy dźwięku.

Zobacz Wzornik Tkanin Zamów Katalog Tkanin
