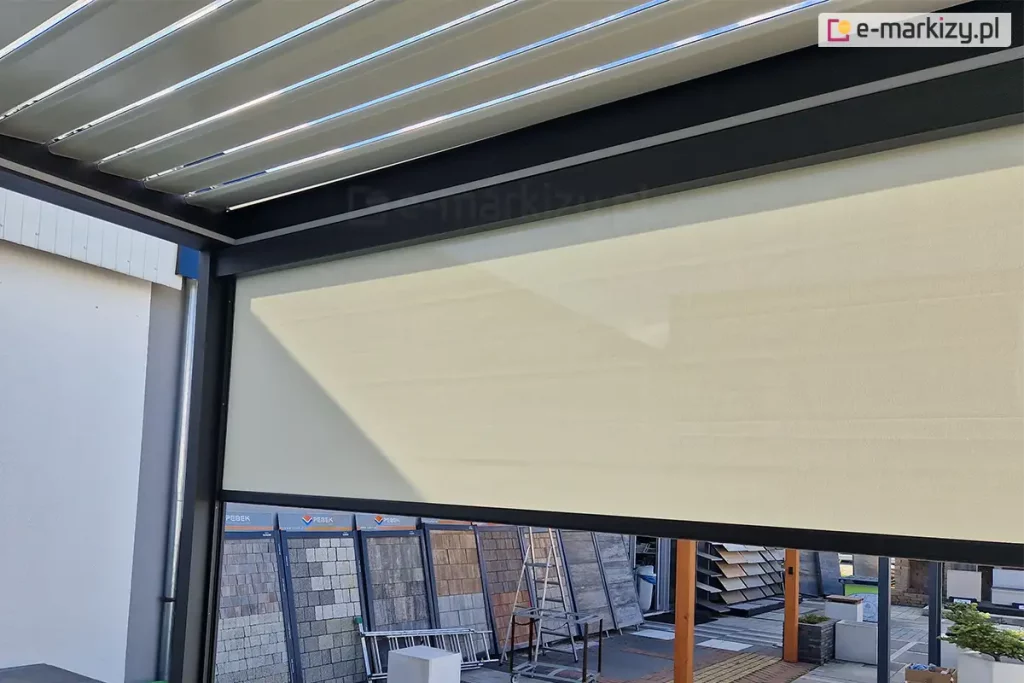

Pergola tarasowa SB400 Selt z antracytową konstrukcją, oświetleniem led wzdłuż górnych profili oraz białymi lamelami dachowymi sterowanymi elektrycznie, wyposażona także w opcjonalną osłonę boczną - refleksol Ziiip 120 Selt z konstrukcją w tym samym kolorze, co pergola oraz beżowa tkaniną screen Serge 600. Pergola ustawiona w pobliżu ekspozycji kostki brukowej. W tle widoczne słupy drewniane oraz aluminiowe.
Słupek konstrukcji pergoli sb 400 Aluprof w kolorze antracytowym z zamontowaną refleksolą ziiip 120 umieszczoną w prowadnicy bocznej. Konstrukcja refleksola dopasowana została do koloru pergoli, w belce dolnej widoczna uszczelka szczotkowa oraz zwinięta tkanina screen w kolorze beżowym.
Zbliżenie techniczne na otwartą kasetę zewnętrznej rolety materiałowej typu screen, prezentujące mechanizm nawojowy. Na zdjęciu widoczna jest rura nawojowa, na którą nawinięta jest jasna tkanina techniczna o wyraźnej, perforowanej strukturze. Materiał wykończony jest na krawędzi szarym wzmocnieniem - Ziiip. Konstrukcja kasety oraz boczny uchwyt mocujący wał wykonane są z aluminium lakierowanego proszkowo na kolor ciemnoszary (antracyt). Widoczne są detale montażowe, w tym gniazdo osadzenia rury oraz śruby imbusowe mocujące elementy mechaniczne. Zdjęcie wykonane z perspektywy dolnej, ukazujące precyzyjne dopasowanie komponentów systemu osłonowego. Tło stanowi fragment elewacji budynku oraz niebo, co podkreśla natynkowy charakter montażu produktu.
Widok zewnętrzny refleksola Ziiip 120 Aluprof zamontowanego na ścianie poza wnęka okienną, z jasną, półprzezroczystą tkaniną opuszczoną do dolnej części przeszklenia. Roleta osadzona jest w prostokątnej kasecie umieszczonej nad wnęką okienną, a tkanina prowadzona jest w pionowych prowadnicach zamontowanych na uchwytach bezpośrednio do ściany poza wnęka okienną. Widoczna jest elewacja budynku w jasnym kolorze oraz kamienny parapet zewnętrzny.
Wizualizacja architektoniczna fragmentu nowoczesnego budynku z tarasem, prezentująca dwa rodzaje montażu refleksola Ziiip 120 Selt, na uchwytach lub bezpośrednio do ściany. Elewacja obiektu łączy antracytowy tynk strukturalny, białe gładkie powierzchnie oraz dekoracyjne panele o wyglądzie szarej cegły. W centralnej części widoczne jest szerokie przejście tarasowe z częściowo opuszczoną roletą screen w kolorze beżowym. Roleta zamontowana jest natynkowo, a jej boki stabilizują prowadnice w kolorze czarnym. Po prawej stronie znajduje się mniejsze, pionowe okno, na którym zainstalowano identyczną roletę za pomocą specjalnych uchwytów dystansowych (montaż odsunięty od elewacji), co pozwala na swobodną cyrkulację powietrza. Tkanina rolet posiada drobną perforację, zapewniającą ochronę przed słońcem przy zachowaniu widoczności. Na tarasie wyłożonym jasnymi płytami widoczne jest nowoczesne krzesło ogrodowe z szarego sznurka oraz fragmenty roślinności w niskich nasadzeniach przy fundamencie budynku. Całość kompozycji podkreśla estetykę i techniczne możliwości adaptacji systemów osłonowych do różnych detali konstrukcyjnych elewacji.
Refleksol ZIP 120 marki Aluprof – nowoczesna roleta zewnętrzna z prowadnicami ZIP. Na zdjęciu widoczny system montażowy i kaseta, zapewniające trwałość oraz skuteczną ochronę przeciwsłoneczną w budynkach i pergolach.

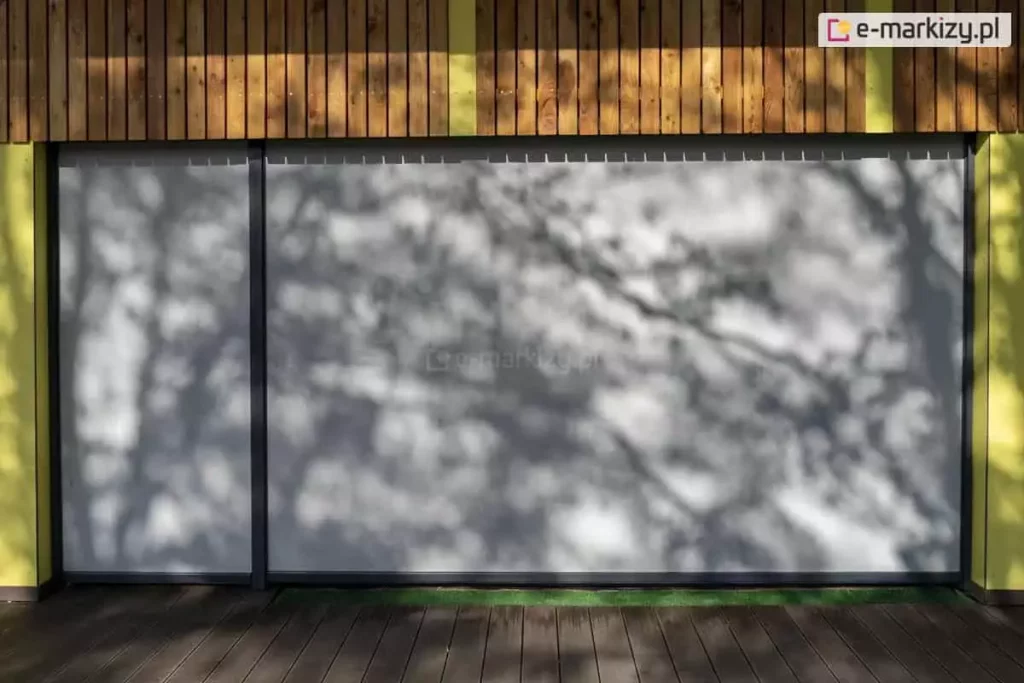

Szerokie ujęcie elewacji nowoczesnego budynku użyteczności publicznej z zainstalowanymi refleksolami Ziiip Selt. Na pierwszym planie widoczny jest drewniany taras, nad którym znajduje się wielkoformatowe przeszklenie całkowicie zasłonięte przez dwie szare rolety screen o różnej szerokości. Na napiętej tkaninie rolet malują się wyraźne, dekoracyjne cienie rzucane przez pobliskie drzewa, co podkreśla matową teksturę materiału. Górna część elewacji nad roletami wykończona jest pionowymi panelami z naturalnego drewna. Ściany boczne budynku są jaskrawo pomalowane na kolory żółty i zielony, co sugeruje, że obiekt może być placówką edukacyjną (przedszkolem lub szkołą). System osłonowy posiada dyskretne, pionowe prowadnice w kolorze antracytowym, które idealnie komponują się z nowoczesną architekturą obiektu. Zdjęcie wykonane w słoneczny dzień, prezentuje estetyczne walory rolet typu screen oraz ich zdolność do skutecznego zacieniania dużych powierzchni przeszklonych.

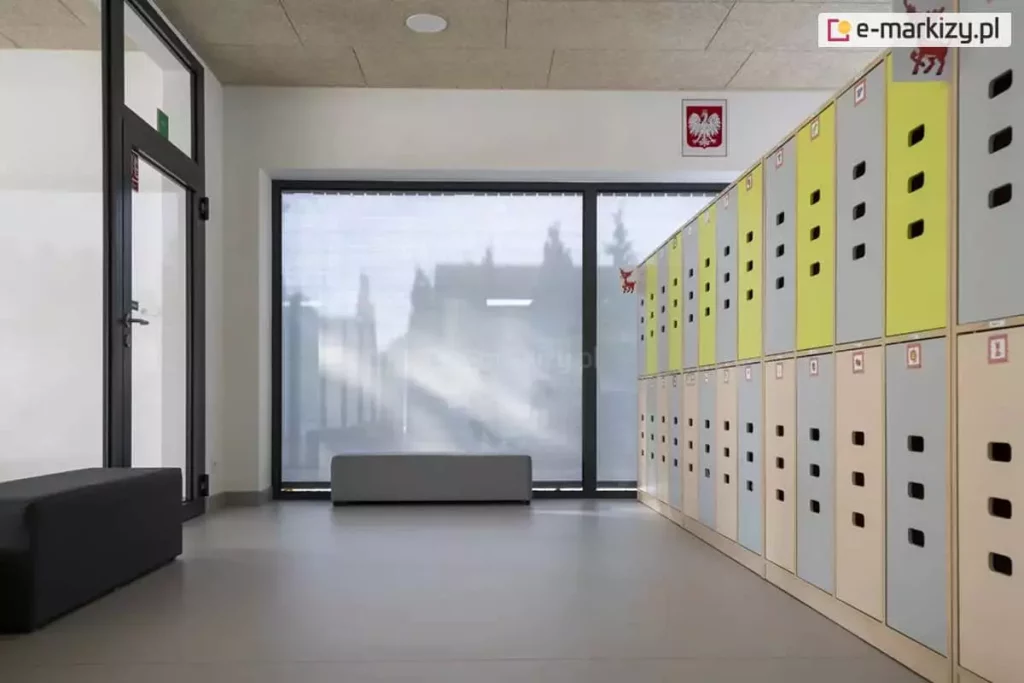

Jasne wnętrze nowoczesnej szatni szkolnej lub przedszkolnej z dużym przeszkleniem, zabezpieczonym zewnętrzną roletą materiałową typu screen. Roleta w kolorze jasnoszarym jest całkowicie rozwinięta, zasłaniając dwuskrzydłowe okno o ciemnych profilach. Dzięki właściwościom przeziernym tkaniny, mimo pełnego zasłonięcia, do wnętrza wpada rozproszone światło dzienne, a kontury budynków i drzew na zewnątrz pozostają delikatnie widoczne. Po prawej stronie kadru znajduje się ciąg pionowych szafek skrytkowych w kolorach szarym i limonkowym, ustawionych na jasnej, jednolitej podłodze. Na ścianie nad szafkami widoczny jest polski symbol narodowy (godło). Po lewej stronie znajdują się przeszklone drzwi wejściowe oraz antracytowa pufa do siedzenia. Pomieszczenie jest przestronne i minimalistyczne, a zastosowana roleta screen skutecznie chroni wnętrze przed nadmiernym nagrzewaniem i odblaskami, zachowując jednocześnie kontakt wzrokowy z otoczeniem.
Wnętrze nowocześnie urządzonej sali przedszkolnej wypełnia naturalne światło przenikające przez duże, przeszklone okna w grafitowych ramach, z których jedno po lewej stronie jest uchylone. Górną część przeszkleń częściowo zasłaniają opuszczone, półprzezroczyste rolety screen, na których od wewnętrznej strony umieszczono ozdobne wycinanki z papieru przedstawiające kolorowe liście i motywy jesienne. Przez zasłonięte i odsłonięte fragmenty okien doskonale widać zewnętrzny plac zabaw z kolorowymi zjeżdżalniami, bujakami na sprężynach, zieloną trawą, chodnikiem oraz zaparkowanymi w tle samochodami osobowymi. Na jasnej podłodze w pomieszczeniu ustawiono niskie, drewniane stoliki o zaokrąglonych rogach przeznaczone dla dzieci, wokół których rozstawiono dopasowane rozmiarem małe krzesełka. Przy lewej ścianie znajduje się niski regał z zabawkami oraz ozdobne rośliny doniczkowe ustawione na blacie, a nad oknem zamontowano zielony znak ewakuacyjny wskazujący kierunek wyjścia. Całość tworzy przyjazną, funkcjonalną i dobrze doświetloną przestrzeń edukacyjną, w której nowoczesne osłony okienne skutecznie regulują dopływ światła słonecznego, zapewniając komfort przebywającym w środku maluchom.

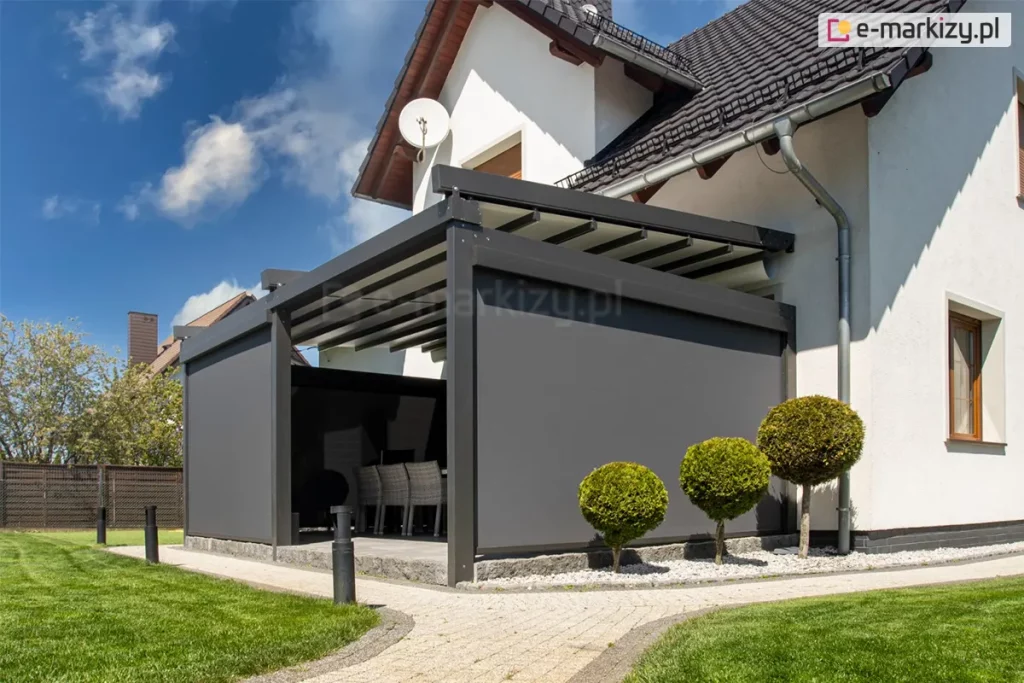

Przyścienna pergola tarasowa Solid z antracytowego aluminium z zamontowanymi do niej refleksolami Aluprof z boku i od frontu, które tworzą intymny zakątek na tarasie
Zbliżenie tkaniny refleksola w kolorze kremowym, która przepuszcza około 5 procent promieniowania słonecznego, zapewniając jednocześnie cień i ochronę przed słońcem oraz odpowiednią ilość światła.
Pergola tarasowa SB400 Selt z antracytową konstrukcją, oświetleniem led wzdłuż górnych profili oraz białymi lamelami dachowymi sterowanymi elektrycznie, wyposażona także w opcjonalną osłonę boczną - refleksol Ziiip 120 Selt z konstrukcją w tym samym kolorze, co pergola oraz beżowa tkaniną screen Serge 600. Pergola ustawiona w pobliżu ekspozycji kostki brukowej. W tle widoczne słupy drewniane oraz aluminiowe.
Słupek konstrukcji pergoli sb 400 Aluprof w kolorze antracytowym z zamontowaną refleksolą ziiip 120 umieszczoną w prowadnicy bocznej. Konstrukcja refleksola dopasowana została do koloru pergoli, w belce dolnej widoczna uszczelka szczotkowa oraz zwinięta tkanina screen w kolorze beżowym.
Zbliżenie techniczne na otwartą kasetę zewnętrznej rolety materiałowej typu screen, prezentujące mechanizm nawojowy. Na zdjęciu widoczna jest rura nawojowa, na którą nawinięta jest jasna tkanina techniczna o wyraźnej, perforowanej strukturze. Materiał wykończony jest na krawędzi szarym wzmocnieniem - Ziiip. Konstrukcja kasety oraz boczny uchwyt mocujący wał wykonane są z aluminium lakierowanego proszkowo na kolor ciemnoszary (antracyt). Widoczne są detale montażowe, w tym gniazdo osadzenia rury oraz śruby imbusowe mocujące elementy mechaniczne. Zdjęcie wykonane z perspektywy dolnej, ukazujące precyzyjne dopasowanie komponentów systemu osłonowego. Tło stanowi fragment elewacji budynku oraz niebo, co podkreśla natynkowy charakter montażu produktu.
Widok zewnętrzny refleksola Ziiip 120 Aluprof zamontowanego na ścianie poza wnęka okienną, z jasną, półprzezroczystą tkaniną opuszczoną do dolnej części przeszklenia. Roleta osadzona jest w prostokątnej kasecie umieszczonej nad wnęką okienną, a tkanina prowadzona jest w pionowych prowadnicach zamontowanych na uchwytach bezpośrednio do ściany poza wnęka okienną. Widoczna jest elewacja budynku w jasnym kolorze oraz kamienny parapet zewnętrzny.
Wizualizacja architektoniczna fragmentu nowoczesnego budynku z tarasem, prezentująca dwa rodzaje montażu refleksola Ziiip 120 Selt, na uchwytach lub bezpośrednio do ściany. Elewacja obiektu łączy antracytowy tynk strukturalny, białe gładkie powierzchnie oraz dekoracyjne panele o wyglądzie szarej cegły. W centralnej części widoczne jest szerokie przejście tarasowe z częściowo opuszczoną roletą screen w kolorze beżowym. Roleta zamontowana jest natynkowo, a jej boki stabilizują prowadnice w kolorze czarnym. Po prawej stronie znajduje się mniejsze, pionowe okno, na którym zainstalowano identyczną roletę za pomocą specjalnych uchwytów dystansowych (montaż odsunięty od elewacji), co pozwala na swobodną cyrkulację powietrza. Tkanina rolet posiada drobną perforację, zapewniającą ochronę przed słońcem przy zachowaniu widoczności. Na tarasie wyłożonym jasnymi płytami widoczne jest nowoczesne krzesło ogrodowe z szarego sznurka oraz fragmenty roślinności w niskich nasadzeniach przy fundamencie budynku. Całość kompozycji podkreśla estetykę i techniczne możliwości adaptacji systemów osłonowych do różnych detali konstrukcyjnych elewacji.
Refleksol ZIP 120 marki Aluprof – nowoczesna roleta zewnętrzna z prowadnicami ZIP. Na zdjęciu widoczny system montażowy i kaseta, zapewniające trwałość oraz skuteczną ochronę przeciwsłoneczną w budynkach i pergolach.
Szerokie ujęcie elewacji nowoczesnego budynku użyteczności publicznej z zainstalowanymi refleksolami Ziiip Selt. Na pierwszym planie widoczny jest drewniany taras, nad którym znajduje się wielkoformatowe przeszklenie całkowicie zasłonięte przez dwie szare rolety screen o różnej szerokości. Na napiętej tkaninie rolet malują się wyraźne, dekoracyjne cienie rzucane przez pobliskie drzewa, co podkreśla matową teksturę materiału. Górna część elewacji nad roletami wykończona jest pionowymi panelami z naturalnego drewna. Ściany boczne budynku są jaskrawo pomalowane na kolory żółty i zielony, co sugeruje, że obiekt może być placówką edukacyjną (przedszkolem lub szkołą). System osłonowy posiada dyskretne, pionowe prowadnice w kolorze antracytowym, które idealnie komponują się z nowoczesną architekturą obiektu. Zdjęcie wykonane w słoneczny dzień, prezentuje estetyczne walory rolet typu screen oraz ich zdolność do skutecznego zacieniania dużych powierzchni przeszklonych.
Jasne wnętrze nowoczesnej szatni szkolnej lub przedszkolnej z dużym przeszkleniem, zabezpieczonym zewnętrzną roletą materiałową typu screen. Roleta w kolorze jasnoszarym jest całkowicie rozwinięta, zasłaniając dwuskrzydłowe okno o ciemnych profilach. Dzięki właściwościom przeziernym tkaniny, mimo pełnego zasłonięcia, do wnętrza wpada rozproszone światło dzienne, a kontury budynków i drzew na zewnątrz pozostają delikatnie widoczne. Po prawej stronie kadru znajduje się ciąg pionowych szafek skrytkowych w kolorach szarym i limonkowym, ustawionych na jasnej, jednolitej podłodze. Na ścianie nad szafkami widoczny jest polski symbol narodowy (godło). Po lewej stronie znajdują się przeszklone drzwi wejściowe oraz antracytowa pufa do siedzenia. Pomieszczenie jest przestronne i minimalistyczne, a zastosowana roleta screen skutecznie chroni wnętrze przed nadmiernym nagrzewaniem i odblaskami, zachowując jednocześnie kontakt wzrokowy z otoczeniem.
Wnętrze nowocześnie urządzonej sali przedszkolnej wypełnia naturalne światło przenikające przez duże, przeszklone okna w grafitowych ramach, z których jedno po lewej stronie jest uchylone. Górną część przeszkleń częściowo zasłaniają opuszczone, półprzezroczyste rolety screen, na których od wewnętrznej strony umieszczono ozdobne wycinanki z papieru przedstawiające kolorowe liście i motywy jesienne. Przez zasłonięte i odsłonięte fragmenty okien doskonale widać zewnętrzny plac zabaw z kolorowymi zjeżdżalniami, bujakami na sprężynach, zieloną trawą, chodnikiem oraz zaparkowanymi w tle samochodami osobowymi. Na jasnej podłodze w pomieszczeniu ustawiono niskie, drewniane stoliki o zaokrąglonych rogach przeznaczone dla dzieci, wokół których rozstawiono dopasowane rozmiarem małe krzesełka. Przy lewej ścianie znajduje się niski regał z zabawkami oraz ozdobne rośliny doniczkowe ustawione na blacie, a nad oknem zamontowano zielony znak ewakuacyjny wskazujący kierunek wyjścia. Całość tworzy przyjazną, funkcjonalną i dobrze doświetloną przestrzeń edukacyjną, w której nowoczesne osłony okienne skutecznie regulują dopływ światła słonecznego, zapewniając komfort przebywającym w środku maluchom.
Przyścienna pergola tarasowa Solid z antracytowego aluminium z zamontowanymi do niej refleksolami Aluprof z boku i od frontu, które tworzą intymny zakątek na tarasie
Zbliżenie tkaniny refleksola w kolorze kremowym, która przepuszcza około 5 procent promieniowania słonecznego, zapewniając jednocześnie cień i ochronę przed słońcem oraz odpowiednią ilość światła.

Refleksol Ziiip 120 Aluprof – do zamówienia z pergolą lub zadaszeniem

Odznaka Aluprof_producent_kategoria
Odznaka Elektryczny
Odznaka montaż zewnątrz
  • Szerokość Szerokość: od 61 do 700 cm
  • Wysokość Wysokość: od 40 do 400 cm
  • Napęd elektryczny Napęd elektryczny
  • Montaż Montaż zewnętrzny
od 1 114,00 zł z Vat z VAT
Skonfiguruj i poznaj cenę
Termin realizacji Termin realizacji: ok. 3-4 tygodnie
Transport Transport cała Europa
Wyceń i skonfiguruj produkt
Refleksol ZIP 120 marki Aluprof – nowoczesna roleta zewnętrzna z prowadnicami ZIP. Na zdjęciu widoczny system montażowy i kaseta, zapewniające trwałość oraz skuteczną ochronę przeciwsłoneczną w budynkach i pergolach.

Refleksol Ziiip 120

Refleksol Ziiip 120 to kasetowy system rolet typu screen, często stosowany jako praktyczna osłona pergoli tarasowej. Charakteryzuje go wysoka odporność na wiatr. Aluminiowa kaseta w wersji podtynkowej posiada specjalny wypust umożliwiający wykonanie na niej zewnętrznej wyprawy tynkarskiej. Dostęp rewizyjny znajduje się z przodu kasety (w wariancie podtynkowym od dołu). Dwuczęściowe prowadnice wyposażone są w system uszczelek kompensujących, który pozwala utrzymać ciągłe napięcie tkaniny rolety, nawet podczas silnych, porywistych wiatrów.

Rolety screen Zip 120 zapewniają możliwość pełnego zaciemnienia lub zastosowania przeziernych tkanin chroniących przed słońcem bez całkowitego zaciemnienia. Dzięki zaawansowanemu systemowi uszczelek, roleta skutecznie kompensuje nawet znaczne nierówności powierzchni montażowej, zapewniając komfort użytkowania i estetyczny wygląd. Konstrukcję można polakierować na dowolny kolor z palety RAL, a szeroki wybór tkanin pozwala dostosować właściwości odbijania światła słonecznego do indywidualnych potrzeb.

Refleksol Ziiip 120 można zamontować w sposób wnękowy, ścienny lub podtynkowy. Maksymalne wymiary rolety wynoszą 7 metrów szerokości i 4 metry wysokości. Standardowo roleta wyposażona jest w napęd elektryczny.

Zobacz Galerię Zdjęć Refleksola Zobacz Instrukcję Pomiaru Refleksola
Trójwymiarowy przekrój techniczny wnętrza kasety refleksola Ziiip 120 Selt, prezentujący zaawansowany mechanizm napędowy i system prowadzenia tkaniny. Na grafice widoczny jest aluminiowy profil obudowy w kolorze szarym, wewnątrz którego znajduje się rura nawojowa z nawiniętą gęstą, szarą tkaniną techniczną o wyraźnej strukturze. Kluczowym elementem ujęcia jest boczny mechanizm mocujący z metalową tarczą o nieregularnym kształcie, przykręconą śrubami imbusowymi. Widoczne są również detale konstrukcyjne, takie jak uszczelki, elementy dystansowe oraz system zamków profilowych, które umożliwiają stabilny montaż i płynną pracę rolety. Przekrój ukazuje precyzyjne dopasowanie wszystkich komponentów wewnętrznych, co podkreśla wysoką jakość wykonania systemu osłonowego.

Cechy Charakterystyczne Refleksola

  1. Kaseta z blachy aluminiowej

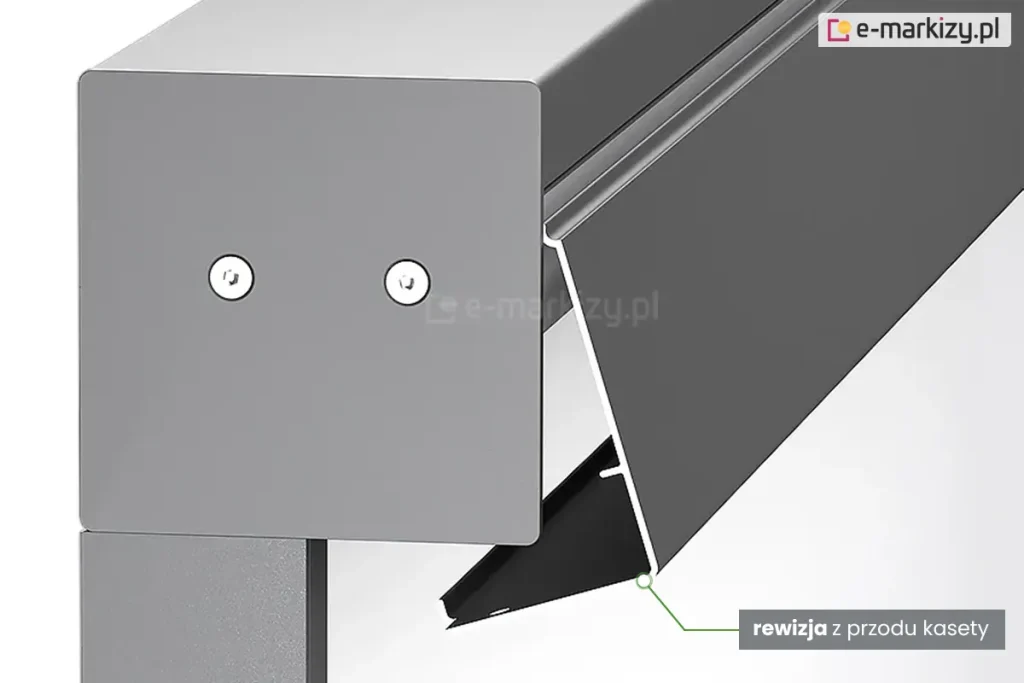

  2. Rewizja systemu od przodu lub dołu kasety
  3. Dwuczęściowa prowadnica z systemem uszczelek kompensujących
  4. Mechanizm zamka błyskawicznego
  5. Montaż podtynkowy, do zabudowy
  6. Szeroka gama tkanin
  7. Konstrukcja lakierowana proszkowo
  1. Szerokość od 0,61m do 7m
  2. Wysokość od 0,4m do 4m
  3. Napęd automatyczny
  4. Kaseta prostokątna
  5. Wymiary kasety: szer. 132mm, wys. 126mm
  6. Średnica rury nawojowej: 78mm
  7. Zastosowanie zewnętrzne
Grafika przedstawia trzy kluczowe komponenty systemu sterowania elektrycznego dla markiz i refleksoli, uporządkowane numerycznie w celach edukacyjnych. Pod numerem pierwszym widoczny jest rurowy silnik elektryczny w kolorze czerwonym, z czarną głowicą regulacyjną, który pełni funkcję napędu mechanicznego odpowiedzialnego za zwijanie i rozwijanie tkaniny wewnątrz rury nawojowej osłony. Pod numerem drugim zaprezentowane są elementy sterujące, obejmujące naścienny nadajnik sygnału z przyciskami sterującymi, ręczny pilot zdalnego sterowania o podłużnym kształcie oraz sterownik z wyświetlaczem LCD umożliwiający programowanie automatyki czasowej. Trzeci punkt wskazuje na zewnętrzny czujnik pogodowy, czyli anemometr, którego zadaniem jest monitorowanie prędkości wiatru i przekazywanie sygnału do systemu w celu automatycznego zwinięcia osłony w przypadku przekroczenia bezpiecznych dla konstrukcji parametrów atmosferycznych. Całe zestawienie obrazuje kompleksową ścieżkę sterowania od napędu poprzez interfejsy użytkownika aż po inteligentne systemy ochrony przed trudnymi warunkami pogodowymi.

Możliwe Opcje Refleksola

  1. Napęd elektryczny (w standardzie)
  2. Pilot z centralką (opcja dodatkowo płatna)
  3. Czujniki wiatru lub słońca (opcja dodatkowo płatna)

Refleksol może być wyposażony w wiele dodatkowych opcji. Aby zobaczyć więcej i wycenić dodatkowe opcje, skonfiguruj swoją osłonę.

Rysunek techniczny o charakterze instruktażowym przedstawiający schemat wymiarowania rolety zewnętrznej refleksol 120 podtynkowy aluprof wraz z detalami konstrukcyjnymi kasety. Po lewej stronie grafiki znajduje się wizualizacja 3D całego produktu w kolorze antracytowym z jasną tkaniną przesłaniającą część otworu, gdzie zielonymi strzałkami pomocniczymi oznaczono parametry szerokość (S) mierzona wzdłuż górnej kasety oraz wysokość (H) mierzona od górnej krawędzi kasety do dolnego zakończenia prowadnic bocznych. W centralnej części obrazu umieszczono dwa powiększenia detali w okręgach połączone liniami pomocniczymi z widokiem głównym, które wskazują precyzyjny sposób mierzenia skrajnych punktów konstrukcji: górnego narożnika kasety oraz dolnego zakończenia profilu prowadnicy. Prawa strona ryciny prezentuje przekrój boczny górnej części systemu, na którym naniesiono dokładne wymiary gabarytowe kasety osłonowej o kwadratowym przekroju, wskazując wysokość elementu wynoszącą 12,6 cm oraz jego głębokość równą 14,3 cm. Całość przygotowana jest w czytelnej formie schematu montażowego z wykorzystaniem stonowanej kolorystyki szarości, bieli oraz kontrastującej zieleni dla linii wymiarowych i oznaczeń tekstowych w języku polskim.

Pomiar Refleksola

Refleksol Zip 120 produkowany jest na wymiar. Maksymalna szerokość to 700cm a wysokość to 400cm. Do zamówienia lub wyceny podajemy zawsze całkowity zewnętrzny wymiar osłony, łącznie z kasetą.

Zobacz Instrukcję Pomiaru Refleksola
Rysunek techniczny w formie schematu eksplodowanego (widok rozstrzelony) przedstawia wszystkie komponenty składowe systemu rolety zewnętrznej Refleksol Ziiip 120 Aluprof, ponumerowane od 1 do 16. Na samej górze widoczne są elementy mechanizmu napędowego i obudowy: boczki kasety (1, 9), koło nawojowe (2, 8), obsadka rury (3) oraz aluminiowy profil osłonowy kasety (4, 6) wraz z rurą nawojową (5) i silnikiem elektrycznym (7). Pionowo po obu stronach ramy rozmieszczone są elementy prowadzące tkaninę, w tym uchwyty montażowe prowadnicy (10), profil nośny prowadnicy (11), wkładka PVC systemu Zip (12) oraz maskownica prowadnicy (13). Na dole konstrukcji znajdują się zaślepki prowadnic (14) oraz poprzeczna belka dolna (15) z dedykowanymi boczkami belki (16). Wszystkie części są precyzyjnie rozrysowane w rzucie aksonometrycznym, a linie pomocnicze wskazują dokładną kolejność i miejsce montażu każdego detalu w finalnym produkcie. Całość tworzy kompleksową instrukcję wizualną budowy mechanicznej refleksola, ułatwiającą identyfikację poszczególnych części serwisowych i montażowych.

Refleksol 120 Ziiip – Komponenty

– kaseta refleksola
– klipy montażowe
– prowadnica aluminiowa
– belka dolna

Rysunek techniczny przedstawia szczegółowy przekrój poprzeczny prowadnicy pod uchwyt stosowanej w systemie Refleksol Ziiip 120. Schemat prezentuje skomplikowaną geometrię profilu aluminiowego z naniesionymi licznymi wymiarami w milimetrach oraz oznaczeniami konstrukcyjnymi. Całkowita wysokość profilu wynosi 62 mm, natomiast jego szerokość główna została określona na 31 mm, z dodatkowym wypustem o szerokości 9 mm po prawej stronie. Wewnętrzna budowa profilu zawiera komory technologiczne oraz miejsca montażowe, w tym otwór o średnicy 16 mm oraz mniejszy otwór boczny o średnicy 6,5 mm. Na schemacie zielonymi liniami i cyframi w okręgach od 1 do 3 wskazano kluczowe punkty konstrukcyjne: górną krawędź prowadnicy, wewnętrzne wyprofilowanie oraz dolny punkt mocowania elementu łączącego. Widoczne są również detale dotyczące otworów montażowych o wymiarach n5,3 oraz n10,5, a także charakterystyczny uskok o wymiarze 19 mm w górnej części przekroju. Precyzyjne linie wymiarowe oraz osie symetrii ułatwiają zrozumienie budowy prowadnicy oraz jej dopasowanie do dedykowanego uchwytu montażowego.

Profil Prowadnicy Refleksola

1. Profil prowadnicy refleksola
2. Profil rewizyjny prowadnicy
3. Wkręt mocujący

Zobacz Dane Techniczne Zobacz Kartę Katalogową PDF
Grafika przedstawia trzy kluczowe komponenty systemu sterowania elektrycznego dla markiz i refleksoli, uporządkowane numerycznie w celach edukacyjnych. Pod numerem pierwszym widoczny jest rurowy silnik elektryczny w kolorze czerwonym, z czarną głowicą regulacyjną, który pełni funkcję napędu mechanicznego odpowiedzialnego za zwijanie i rozwijanie tkaniny wewnątrz rury nawojowej osłony. Pod numerem drugim zaprezentowane są elementy sterujące, obejmujące naścienny nadajnik sygnału z przyciskami sterującymi, ręczny pilot zdalnego sterowania o podłużnym kształcie oraz sterownik z wyświetlaczem LCD umożliwiający programowanie automatyki czasowej. Trzeci punkt wskazuje na zewnętrzny czujnik pogodowy, czyli anemometr, którego zadaniem jest monitorowanie prędkości wiatru i przekazywanie sygnału do systemu w celu automatycznego zwinięcia osłony w przypadku przekroczenia bezpiecznych dla konstrukcji parametrów atmosferycznych. Całe zestawienie obrazuje kompleksową ścieżkę sterowania od napędu poprzez interfejsy użytkownika aż po inteligentne systemy ochrony przed trudnymi warunkami pogodowymi.

Napęd i Automatyka do Refleksoli

  1. Standardowo refleksol jest wyposażony w silnik elektryczny, który automatycznie zwija i rozwija osłonę.
  2. Do osłony z silnikiem można dobrać Pilot bezprzewodowy z centralką sterującą
  3. Do osłony z silnikiem można dobrać Czujnik wiatru, Czujnik słońca
Informacje o Napędach

Kolory Tkanin Refleksoli

Szeroki wachlarz tkanin, pozwala na dopasowanie koloru rolety do architektury budynku oraz dobór odpowiedniego współczynnika przenikania promieni słonecznych. System wyposażony został w system naciągu tkaniny, który utrzymuje jej napięcie nawet na dużych powierzchniach. Tkaniny akrylowe to kolekcja stosowana głównie w markizach, tkaniny typu Screen są połączeniem PCV i poliestru, zależnie od wybranej grupy posiadają inne właściwości takie jak przepuszczalność światła czy dźwięku.

Zobacz Wzornik Tkanin Zamów Katalog Tkanin

ZOBACZ FILMY PRODUKTU

Montaż Refleksoli

Montaż Refleksola do pergoli

Często zadawane pytania

Tak, refleksol posiada kasetę prostokątną
