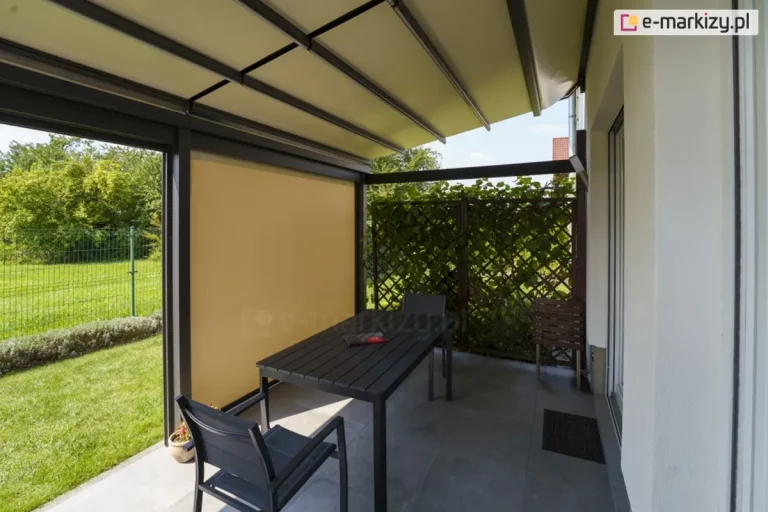

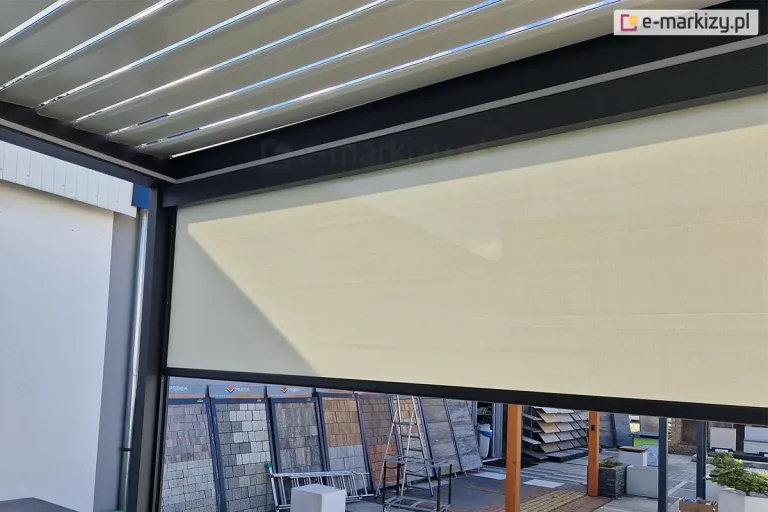

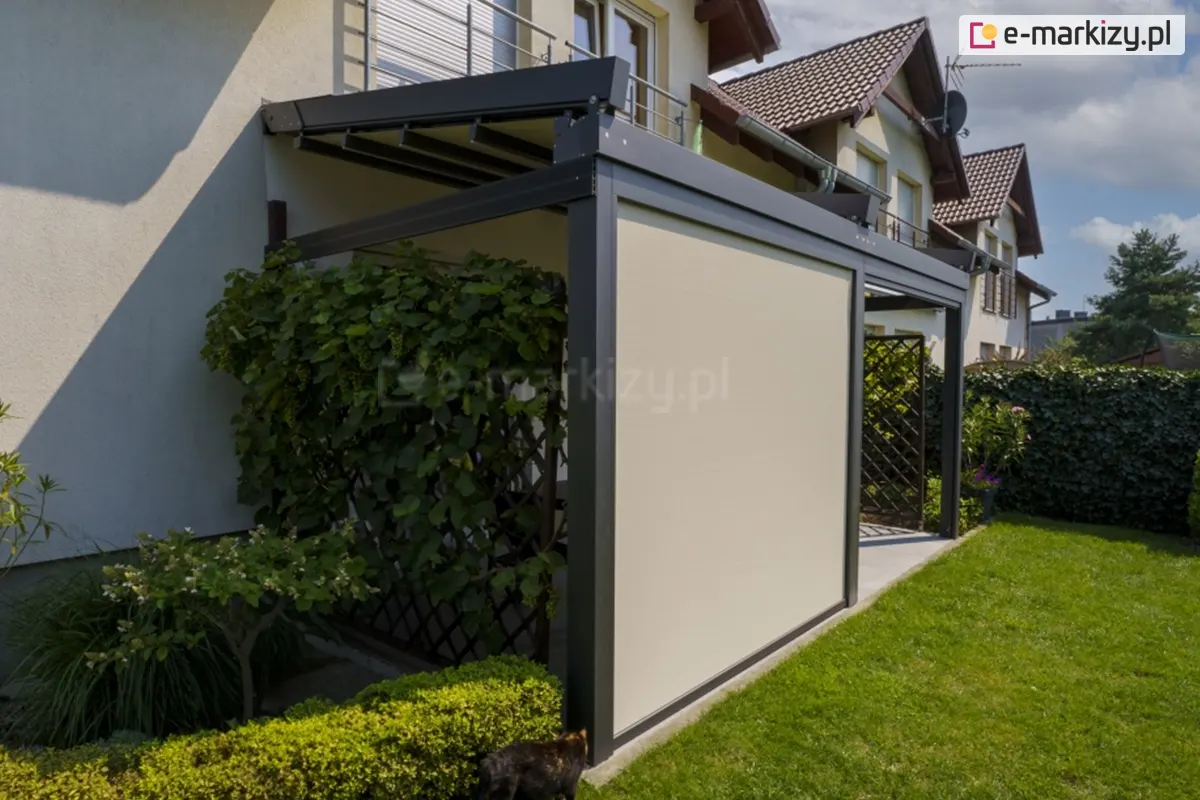

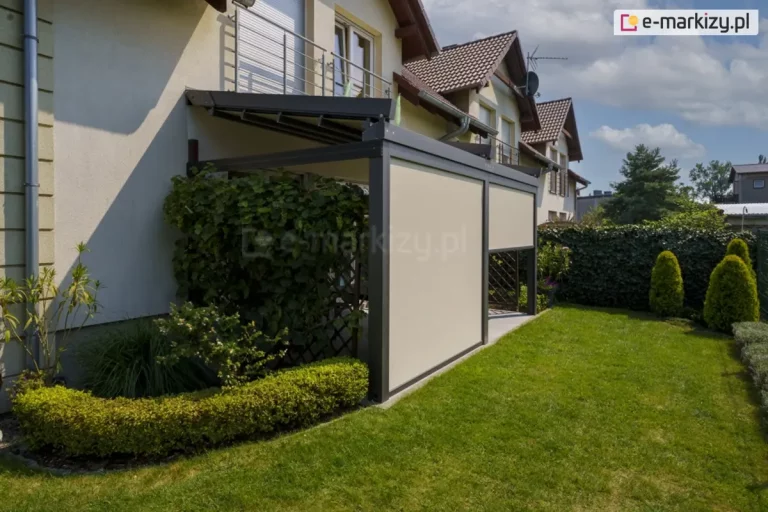

Widok z wnętrza nowoczesnej pergoli tarasowej SB400 na system bocznych osłon przeciwsłonecznych typu screen. Na pierwszym planie widoczny jest refleksol Ziiip 120 Aluprof w kolorze beżowym, który rozwinięty jest na część wysokości, stanowiąc skuteczną barierę przed słońcem i wiatrem. Tkanina charakteryzuje się gładkim splotem i jest stabilnie zamontowana w antracytowej ramie konstrukcyjnej pergoli. Powyżej rolety widoczne jest zadaszenie pergoli wykonane z ruchomych, aluminiowych lameli (system bioklimatyczny) w kolorze białym, ustawionych pod kątem, co pozwala na regulację dopływu światła. W tle, za konstrukcją pergoli, znajduje się ekspozycja zewnętrzna z różnymi rodzajami kostki brukowej, płyt tarasowych oraz elementami małej architektury ogrodowej. Całość prezentuje funkcjonalne wykorzystanie rolet screen Aluprof jako integralnego elementu nowoczesnych systemów zadaszeń tarasowych.

Słupek konstrukcji pergoli sb 400 Aluprof w kolorze antracytowym z zamontowaną refleksolą ziiip 120 umieszczoną w prowadnicy bocznej. Konstrukcja refleksola dopasowana została do koloru pergoli, w belce dolnej widoczna uszczelka szczotkowa oraz zwinięta tkanina screen w kolorze beżowym.

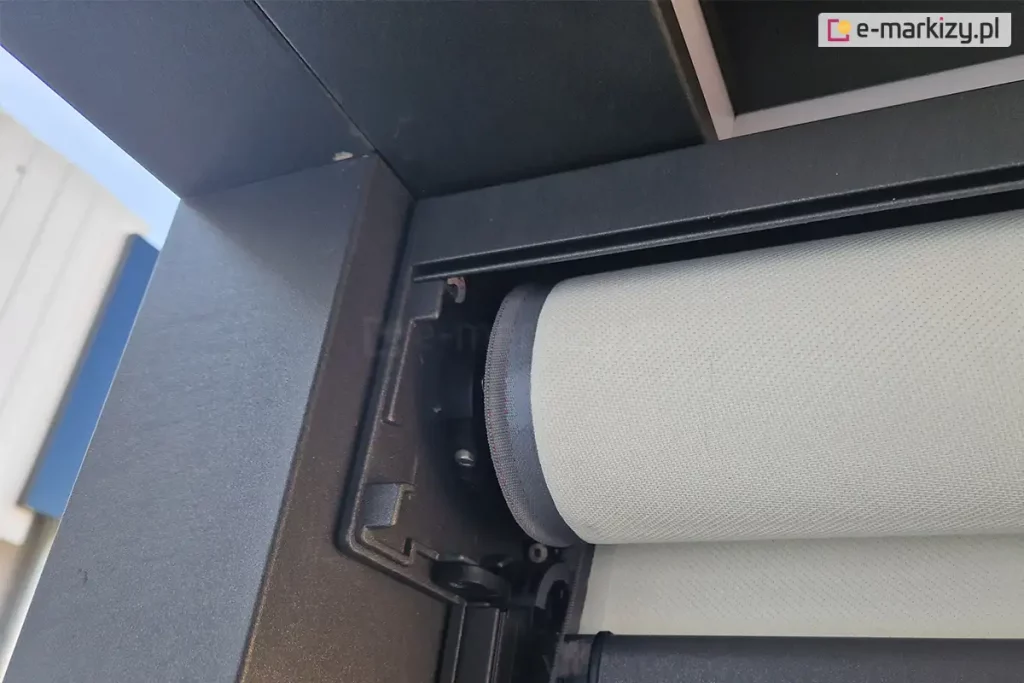

Zbliżenie techniczne na otwartą kasetę zewnętrznej rolety materiałowej typu screen, prezentujące mechanizm nawojowy. Na zdjęciu widoczna jest rura nawojowa, na którą nawinięta jest jasna tkanina techniczna o wyraźnej, perforowanej strukturze. Materiał wykończony jest na krawędzi szarym wzmocnieniem - Ziiip. Konstrukcja kasety oraz boczny uchwyt mocujący wał wykonane są z aluminium lakierowanego proszkowo na kolor ciemnoszary (antracyt). Widoczne są detale montażowe, w tym gniazdo osadzenia rury oraz śruby imbusowe mocujące elementy mechaniczne. Zdjęcie wykonane z perspektywy dolnej, ukazujące precyzyjne dopasowanie komponentów systemu osłonowego. Tło stanowi fragment elewacji budynku oraz niebo, co podkreśla natynkowy charakter montażu produktu.

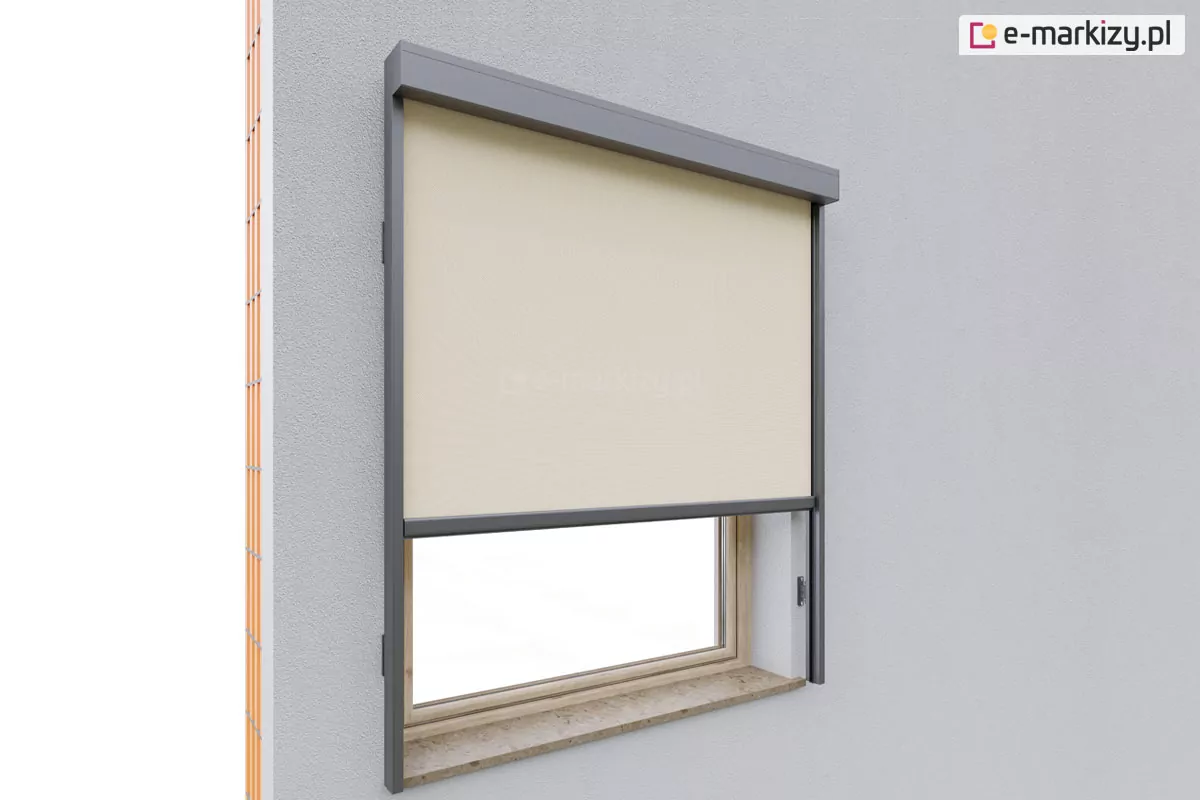

Widok zewnętrzny refleksola Ziiip 120 Aluprof zamontowanego na ścianie poza wnęka okienną, z jasną, półprzezroczystą tkaniną opuszczoną do dolnej części przeszklenia. Roleta osadzona jest w prostokątnej kasecie umieszczonej nad wnęką okienną, a tkanina prowadzona jest w pionowych prowadnicach zamontowanych na uchwytach bezpośrednio do ściany poza wnęka okienną. Widoczna jest elewacja budynku w jasnym kolorze oraz kamienny parapet zewnętrzny.

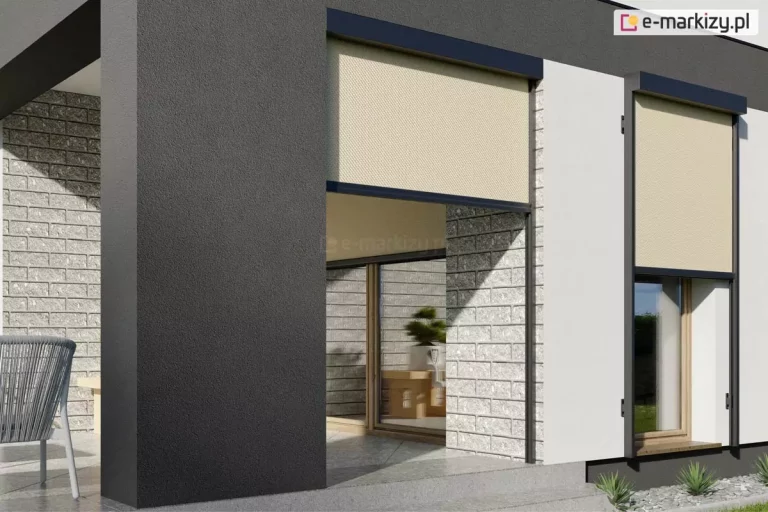

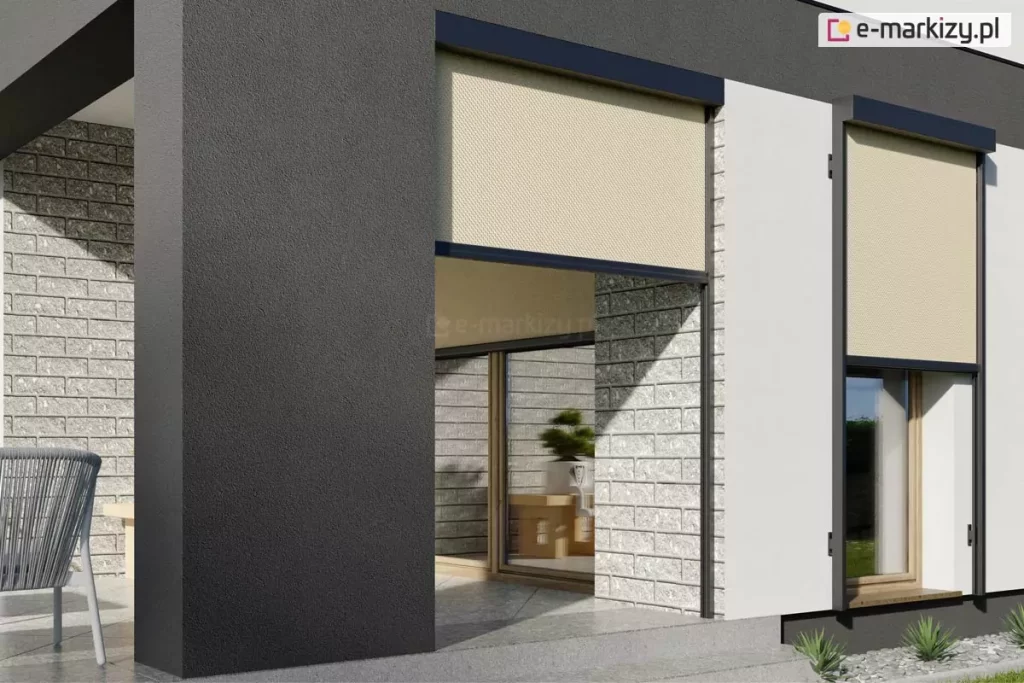

Wizualizacja architektoniczna fragmentu nowoczesnego budynku z tarasem, prezentująca dwa rodzaje montażu refleksola Ziiip 120 Selt, na uchwytach lub bezpośrednio do ściany. Elewacja obiektu łączy antracytowy tynk strukturalny, białe gładkie powierzchnie oraz dekoracyjne panele o wyglądzie szarej cegły. W centralnej części widoczne jest szerokie przejście tarasowe z częściowo opuszczoną roletą screen w kolorze beżowym. Roleta zamontowana jest natynkowo, a jej boki stabilizują prowadnice w kolorze czarnym. Po prawej stronie znajduje się mniejsze, pionowe okno, na którym zainstalowano identyczną roletę za pomocą specjalnych uchwytów dystansowych (montaż odsunięty od elewacji), co pozwala na swobodną cyrkulację powietrza. Tkanina rolet posiada drobną perforację, zapewniającą ochronę przed słońcem przy zachowaniu widoczności. Na tarasie wyłożonym jasnymi płytami widoczne jest nowoczesne krzesło ogrodowe z szarego sznurka oraz fragmenty roślinności w niskich nasadzeniach przy fundamencie budynku. Całość kompozycji podkreśla estetykę i techniczne możliwości adaptacji systemów osłonowych do różnych detali konstrukcyjnych elewacji.

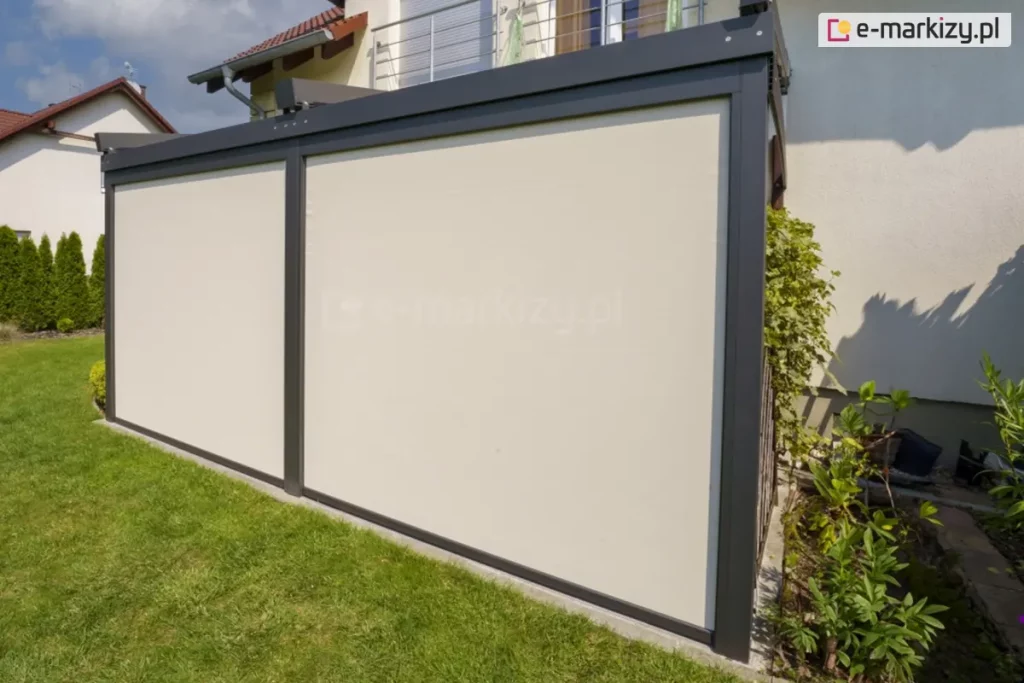

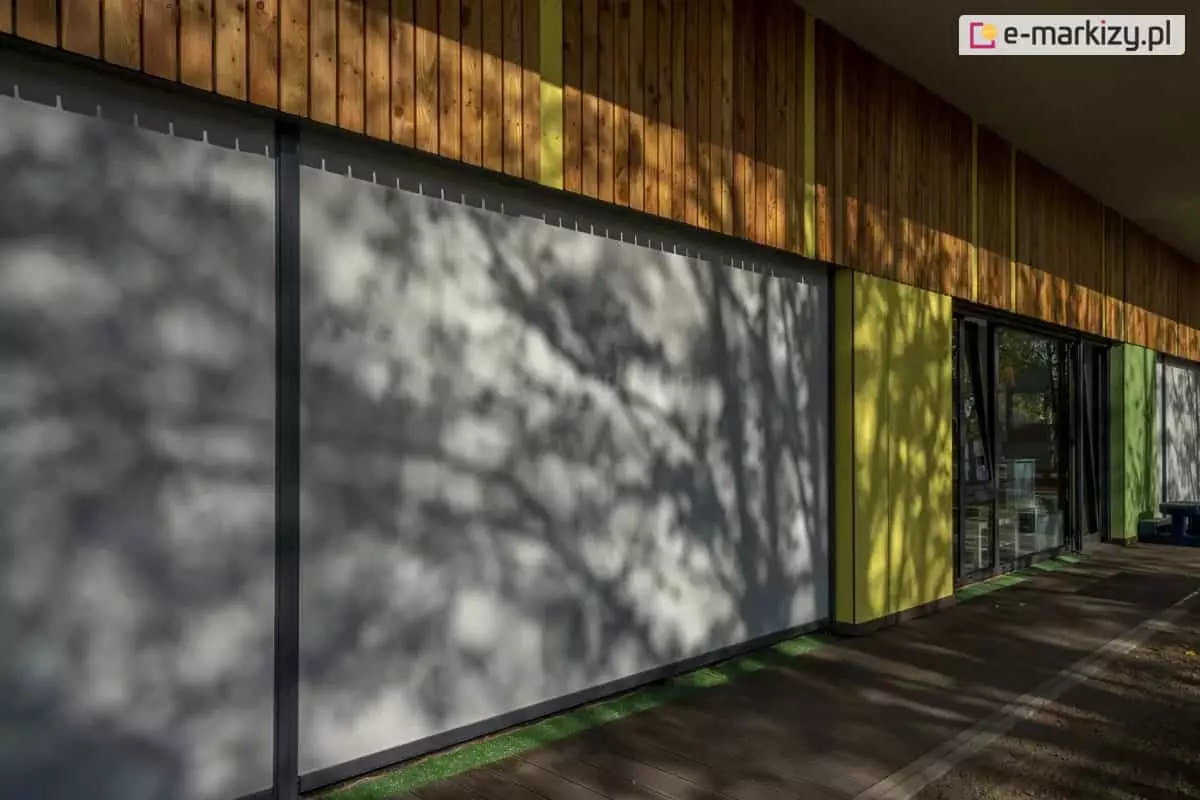

Refleksol ZIP 120 marki Aluprof – nowoczesna roleta zewnętrzna z prowadnicami ZIP. Na zdjęciu widoczny system montażowy i kaseta, zapewniające trwałość oraz skuteczną ochronę przeciwsłoneczną w budynkach i pergolach.

Refleksol Ziiip 120 Selt – kaseta kwadratowa

Szerokość: od 61 do 700 cm
Wysokość: od 40 do 400 cm
Napęd elektryczny
Montaż zewnętrzny

od 1 192,00 zł z VAT

Skonfiguruj i poznaj cenę

Termin realizacji: ok. 14-21 dni roboczych

Transport cała Europa

Wyceń i skonfiguruj produkt

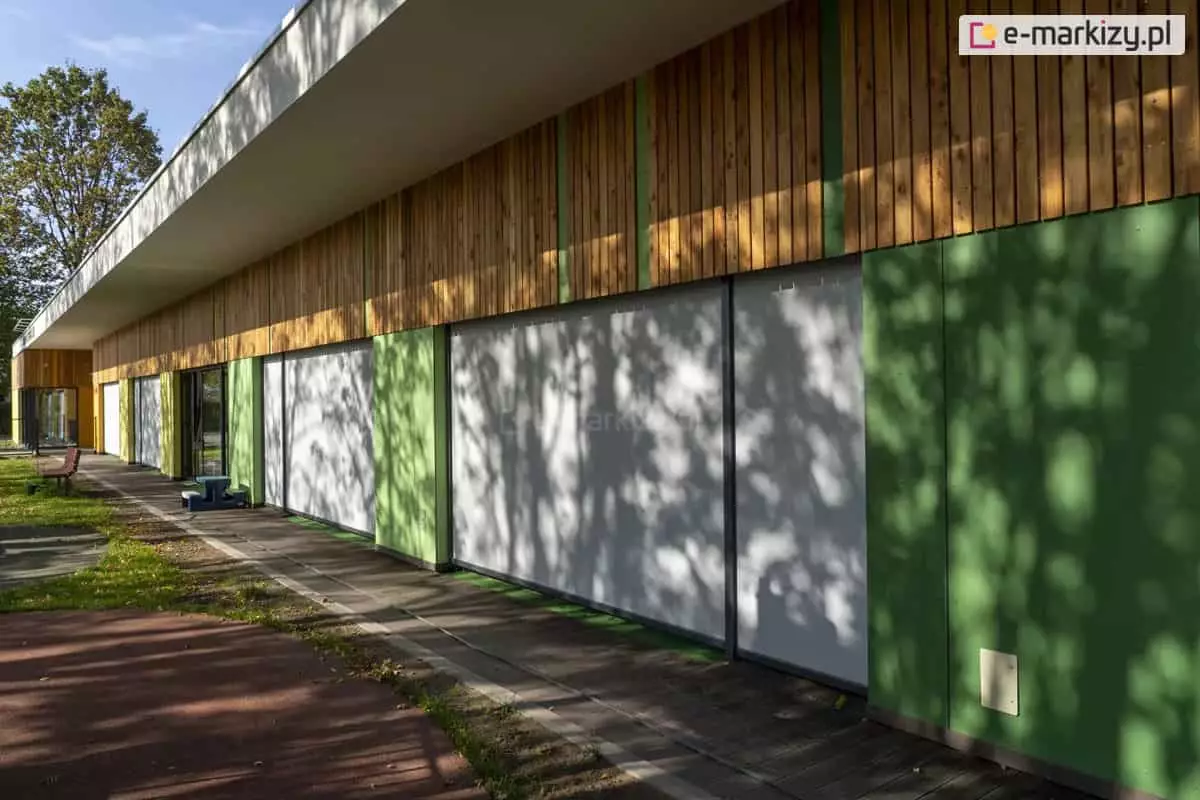

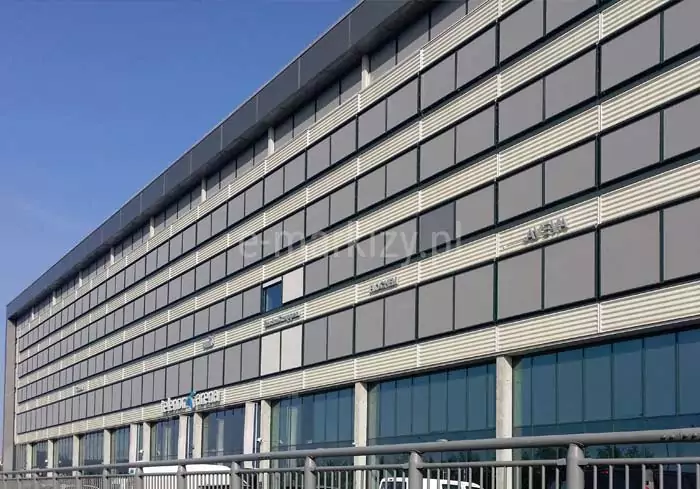

Refleksol Ziiip 120

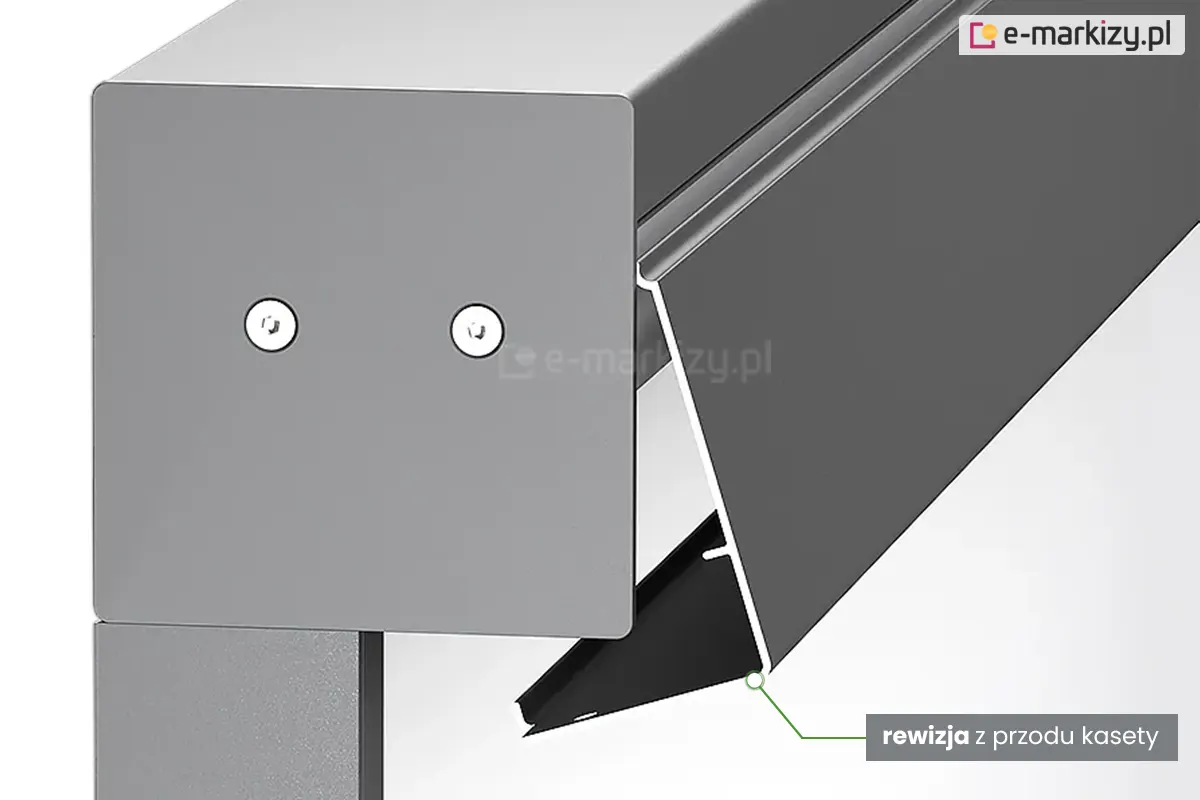

Refleksol Ziiip 120 to system kasetowy, który cechuje się wysoką klasą odporności wiatrowej. Kaseta do montażu podtynkowego wykonana z blachy aluminiowej wyposażona jest w wypust, umożliwiający wykonanie zewnętrznej wyprawy tynkarskiej. Rewizja z przodu kasety (wersja podtynkowa posiada rewizję od dołu kasety). Dwuczęściowa prowadnica z systemem uszczelek kompensujących. Refleksol zip standardowo wyposażony jest w silnik elektryczny.

Refleksol Zip 120 to roleta typu screen zaprojektowana tak, aby tkanina pozostawała w ciągłym napięciu niezależnie od położenia. Takie rozwiązanie pozwala cieszyć się funkcjonalnością rolety nawet przy silnych, porywistych wiatrach. Rolety screen zip dzięki rozbudowanemu systemowi uszczelek kompensujących umożliwiają pełne zaciemnienie nawet przy dużych nierównościach na elewacji budynku. Jest to jedyne rozwiązanie tego typu do stosowania na zewnątrz. Konstrukcja refleksoli może być lakierowana na dowolny kolor z palety RAL. Dostępna jest szeroka gama tkanin o różnych właściwościach odbijających światło słoneczne.

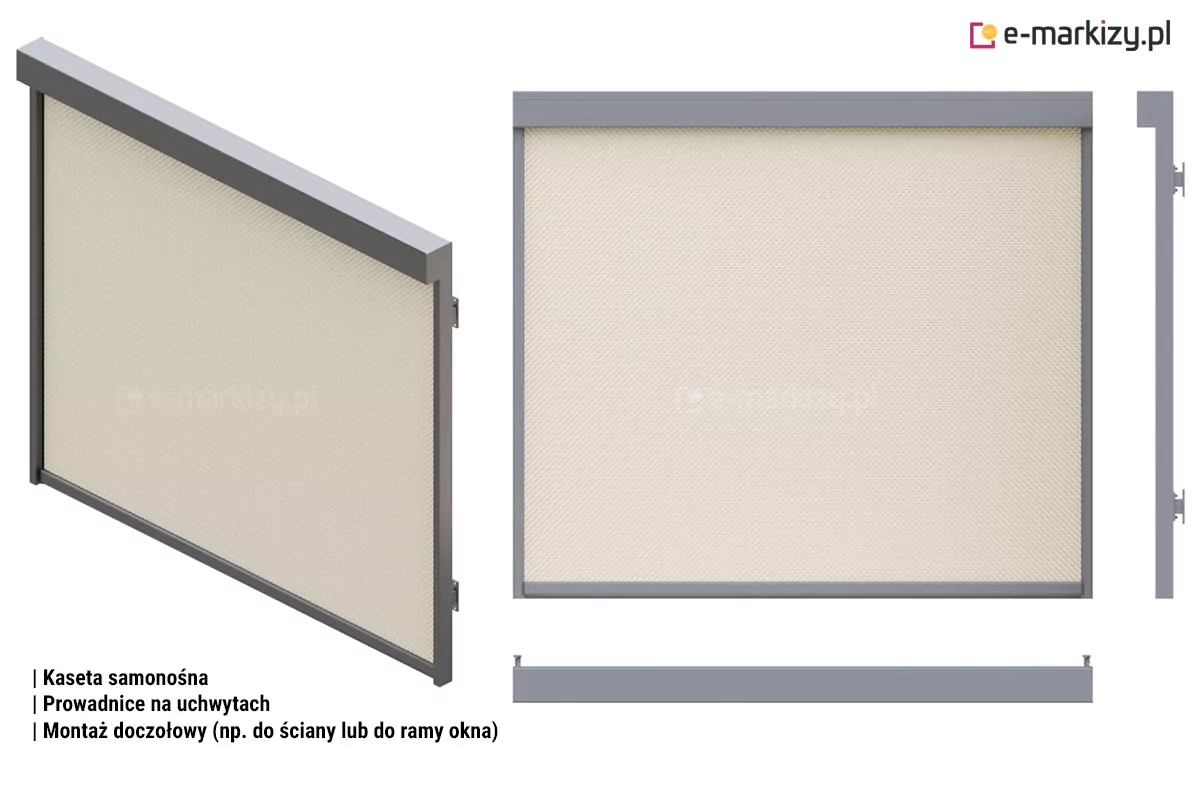

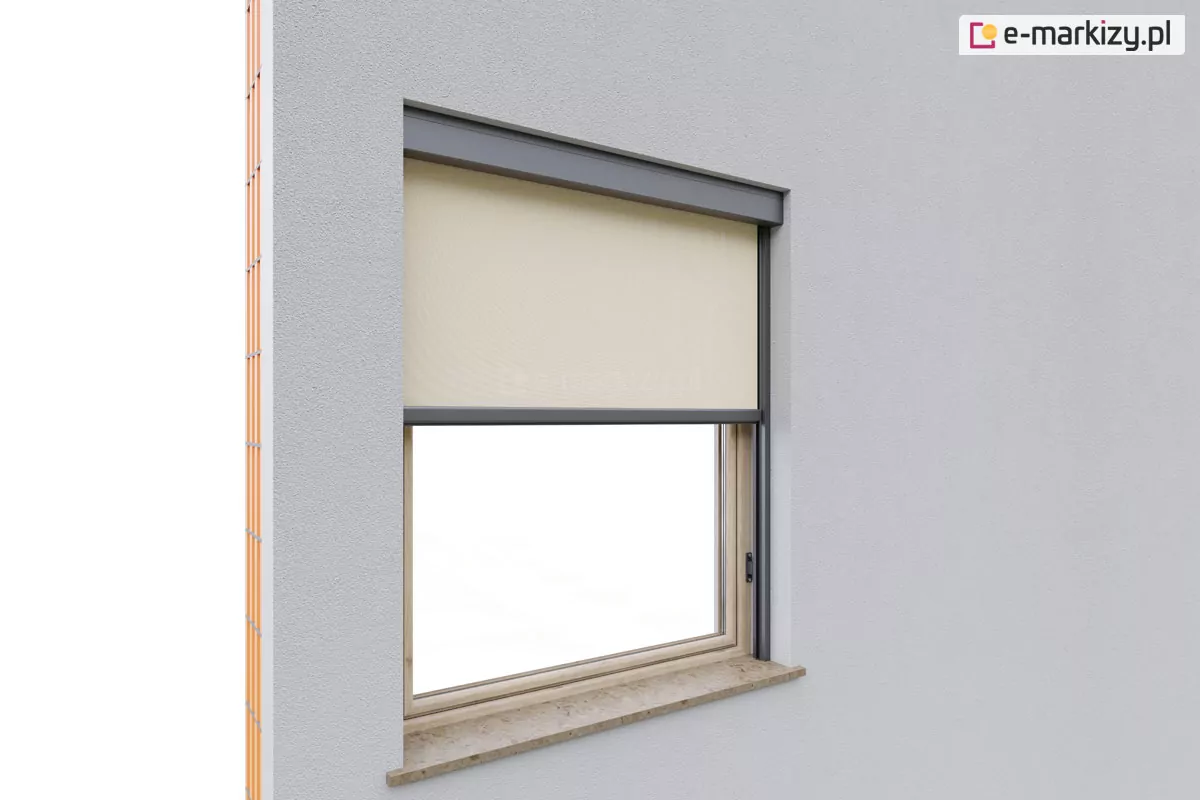

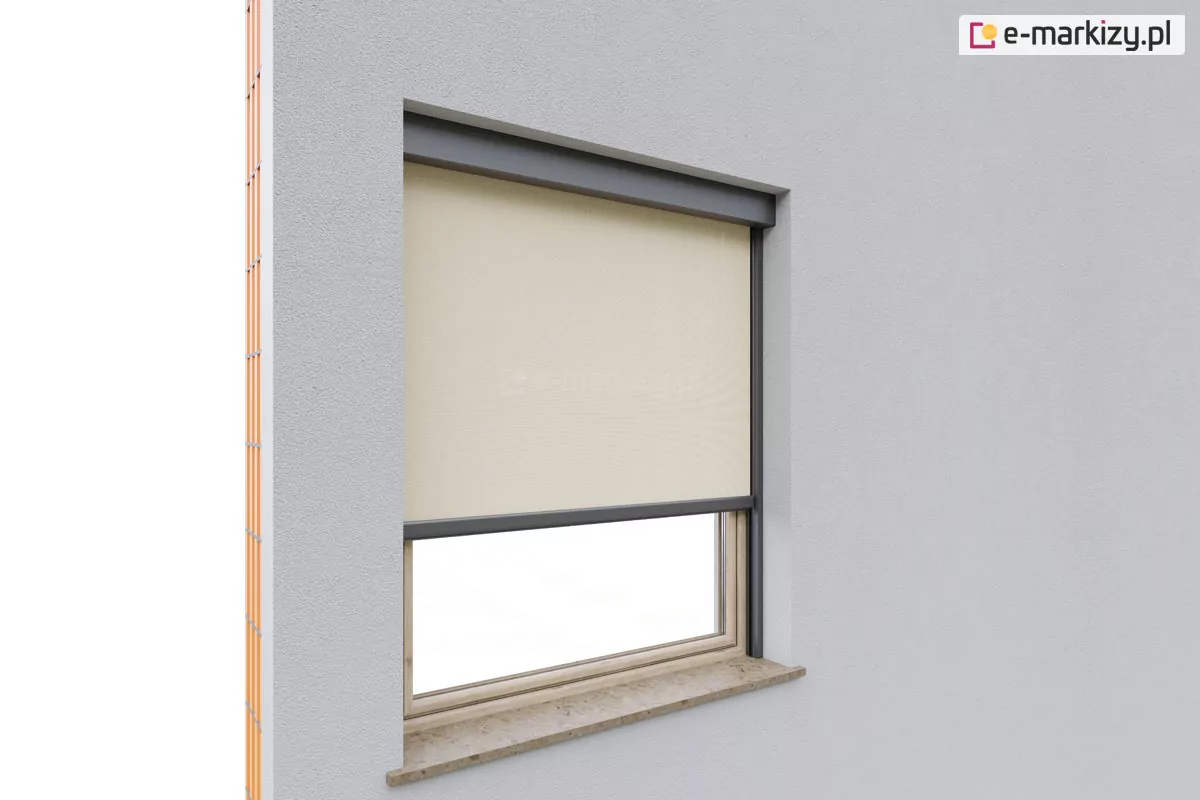

Refleksol Ziiip 120 Aluprof przeznaczony jest do montażu wnękowego, ściennego lub podtynkowego. Maksymalna szerokość osłony to 7m, a wysokość 4m.

Zobacz Galerię Zdjęć Refleksola Zobacz Instrukcję Pomiaru Refleksola

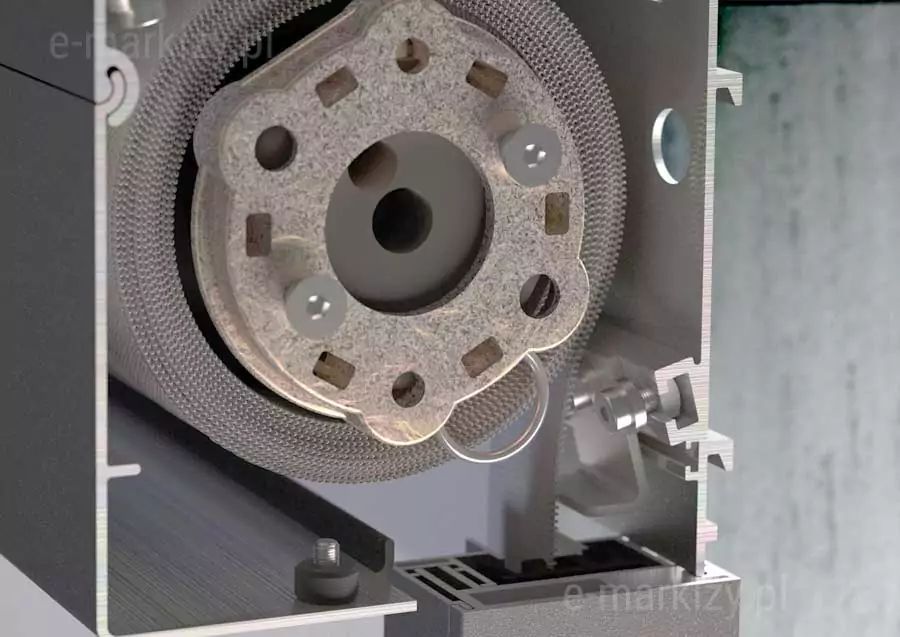

Trójwymiarowy przekrój techniczny wnętrza kasety refleksola Ziiip 120 Selt, prezentujący zaawansowany mechanizm napędowy i system prowadzenia tkaniny. Na grafice widoczny jest aluminiowy profil obudowy w kolorze szarym, wewnątrz którego znajduje się rura nawojowa z nawiniętą gęstą, szarą tkaniną techniczną o wyraźnej strukturze. Kluczowym elementem ujęcia jest boczny mechanizm mocujący z metalową tarczą o nieregularnym kształcie, przykręconą śrubami imbusowymi. Widoczne są również detale konstrukcyjne, takie jak uszczelki, elementy dystansowe oraz system zamków profilowych, które umożliwiają stabilny montaż i płynną pracę rolety. Przekrój ukazuje precyzyjne dopasowanie wszystkich komponentów wewnętrznych, co podkreśla wysoką jakość wykonania systemu osłonowego.

Cechy Charakterystyczne Refleksola

Kaseta z blachy aluminiowej
Rewizja systemu od przodu lub dołu kasety

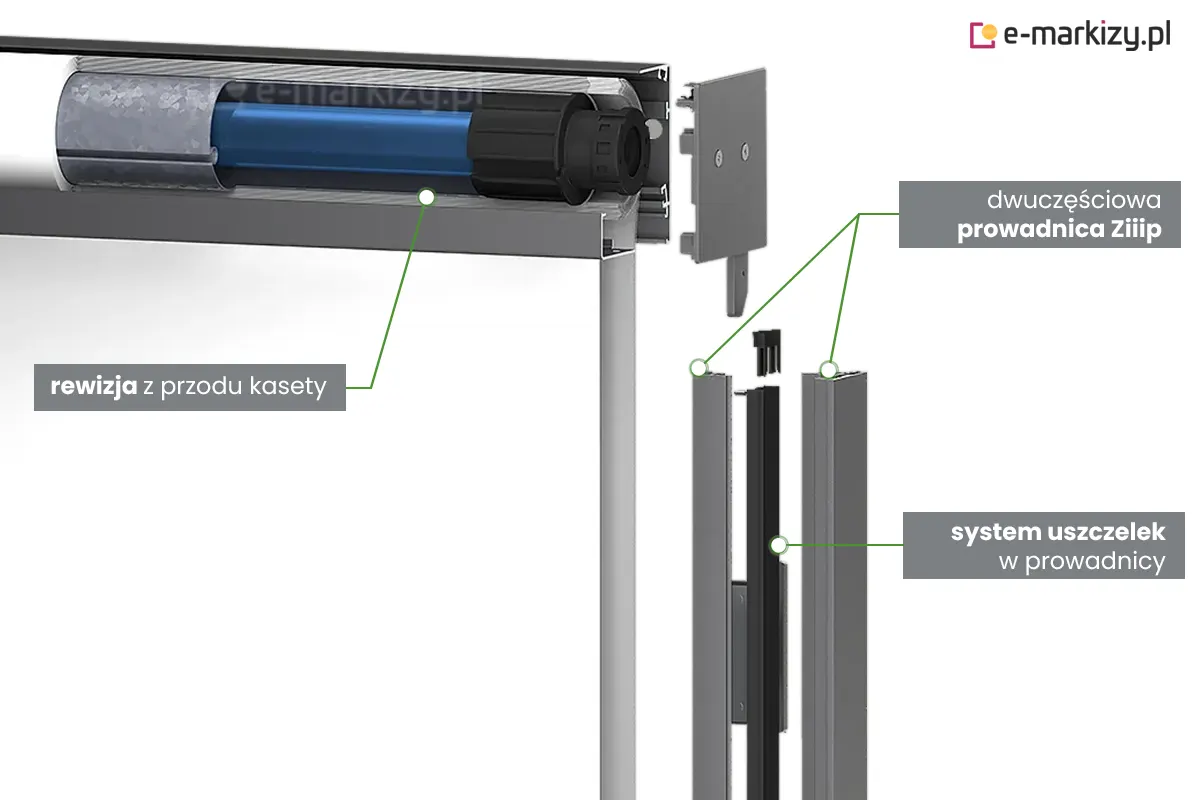

Dwuczęściowa prowadnica z systemem uszczelek kompensujących
Mechanizm zamka błyskawicznego
Montaż podtynkowy, do zabudowy
Szeroka gama tkanin
Konstrukcja lakierowana proszkowo

Szerokość od 0,61m do 7m
Wysokość od 0,4m do 4m
Napęd automatyczny
Kaseta prostokątna
Wymiary kasety: szer. 132mm, wys. 126mm
Średnica rury nawojowej: 78mm
Zastosowanie zewnętrzne

Grafika przedstawia zestawienie trzech kategorii osprzętu i akcesoriów dedykowanych dla żaluzji fasadowych C80 Cube, które zostały oznaczone cyframi w jasnoniebieskich okręgach. Pierwsza sekcja prezentuje napęd elektryczny w formie dwóch silników tubowych o różnych kolorach obudowy, wyposażonych w czarne przewody zasilające oraz wielowypustowe głowice napędowe. Druga pozycja ukazuje elementy systemu sterowania radiowego, w skład którego wchodzi biały, nowoczesny pilot zdalnego sterowania o ergonomicznym kształcie oraz sterownik ścienny z cyfrowym wyświetlaczem LCD i przyciskami funkcyjnymi. Trzeci element to automatyka pogodowa reprezentowana przez biały czujnik wiatru typu anemometr, posiadający trzy obrotowe czasze pomiarowe zamontowane na wsporniku z wyprowadzonym kablem sygnałowym. Całość zestawienia przygotowana jest na jasnym, neutralnym tle w celu wyeksponowania technicznych detali komponentów.

Możliwe Opcje Refleksola

Napęd elektryczny (w standardzie)
Pilot z centralką (opcja dodatkowo płatna)
Czujniki wiatru lub słońca (opcja dodatkowo płatna)

Refleksol może być wyposażony w wiele dodatkowych opcji. Aby zobaczyć więcej i wycenić dodatkowe opcje, skonfiguruj swoją osłonę.

Schemat techniczny przedstawiający wymiary oraz konstrukcję zewnętrznej rolety tkaninowej typu refleksol Ziiip 120 w widoku aksonometrycznym oraz profilu bocznym. Główna część ilustracji po lewej stronie prezentuje kompletny system osłonowy z tkaniną w kolorze beżowym rozpiętą w aluminiowej ramie składającej się z górnej kasety oraz pionowych prowadnic bocznych. Szerokość systemu została oznaczona literą S, natomiast wysokość całkowita literą H, przy czym obie wartości mierzone są po zewnętrznych krawędziach konstrukcji. Środkowa część grafiki zawiera dwa powiększenia detali konstrukcyjnych w okręgach, które obrazują precyzyjne spasowanie tkaniny z kasetą oraz zakończenie prowadnicy bocznej. Prawa strona ryciny przedstawia przekrój boczny górnej kasety o kształcie kwadratowym, której wymiary zewnętrzne wynoszą dokładnie 12,6 cm wysokości oraz 12,6 cm głębokości. Całość utrzymana jest w stonowanej, technicznej kolorystyce szarości i zieleni, co ułatwia odczytanie parametrów montażowych osłony przeciwsłonecznej.

Pomiar Refleksola

Refleksol Zip 120 produkowany jest na wymiar. Maksymalna szerokość to 700cm a wysokość to 400cm. Do zamówienia lub wyceny podajemy zawsze całkowity zewnętrzny wymiar osłony, łącznie z kasetą.

Zobacz Instrukcję Pomiaru Refleksola

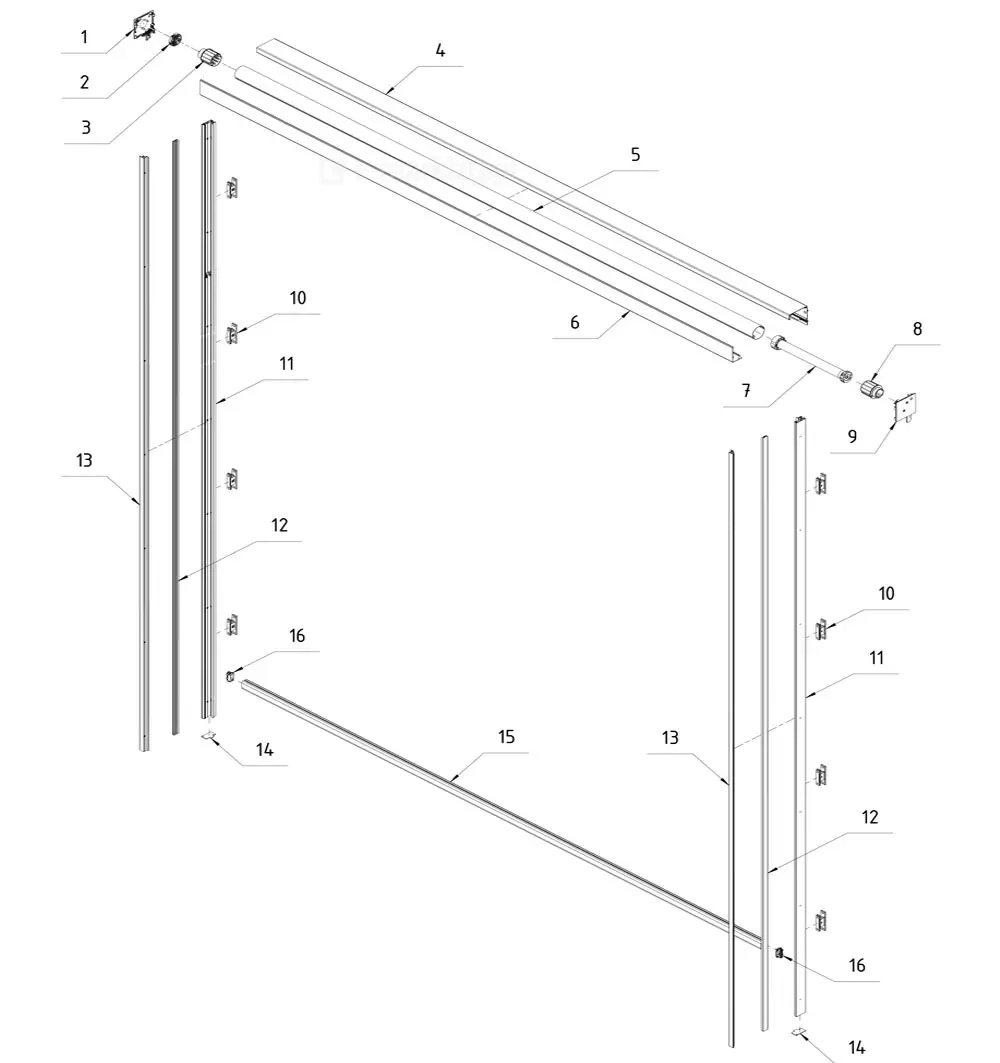

Rysunek techniczny w formie schematu eksplodowanego (widok rozstrzelony) przedstawia wszystkie komponenty składowe systemu rolety zewnętrznej Refleksol Ziiip 120 Aluprof, ponumerowane od 1 do 16. Na samej górze widoczne są elementy mechanizmu napędowego i obudowy: boczki kasety (1, 9), koło nawojowe (2, 8), obsadka rury (3) oraz aluminiowy profil osłonowy kasety (4, 6) wraz z rurą nawojową (5) i silnikiem elektrycznym (7). Pionowo po obu stronach ramy rozmieszczone są elementy prowadzące tkaninę, w tym uchwyty montażowe prowadnicy (10), profil nośny prowadnicy (11), wkładka PVC systemu Zip (12) oraz maskownica prowadnicy (13). Na dole konstrukcji znajdują się zaślepki prowadnic (14) oraz poprzeczna belka dolna (15) z dedykowanymi boczkami belki (16). Wszystkie części są precyzyjnie rozrysowane w rzucie aksonometrycznym, a linie pomocnicze wskazują dokładną kolejność i miejsce montażu każdego detalu w finalnym produkcie. Całość tworzy kompleksową instrukcję wizualną budowy mechanicznej refleksola, ułatwiającą identyfikację poszczególnych części serwisowych i montażowych.

Refleksol 120 Ziiip – Komponenty

– kaseta refleksola
– klipy montażowe
– prowadnica aluminiowa
– belka dolna

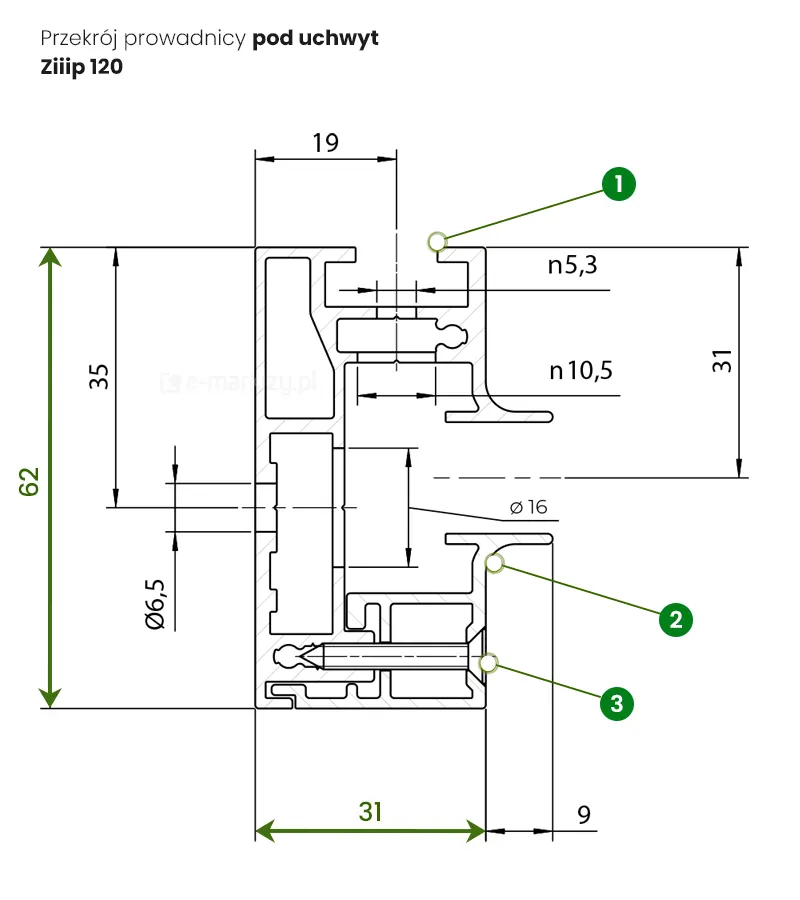

Rysunek techniczny przedstawia szczegółowy przekrój poprzeczny prowadnicy pod uchwyt stosowanej w systemie Refleksol Ziiip 120. Schemat prezentuje skomplikowaną geometrię profilu aluminiowego z naniesionymi licznymi wymiarami w milimetrach oraz oznaczeniami konstrukcyjnymi. Całkowita wysokość profilu wynosi 62 mm, natomiast jego szerokość główna została określona na 31 mm, z dodatkowym wypustem o szerokości 9 mm po prawej stronie. Wewnętrzna budowa profilu zawiera komory technologiczne oraz miejsca montażowe, w tym otwór o średnicy 16 mm oraz mniejszy otwór boczny o średnicy 6,5 mm. Na schemacie zielonymi liniami i cyframi w okręgach od 1 do 3 wskazano kluczowe punkty konstrukcyjne: górną krawędź prowadnicy, wewnętrzne wyprofilowanie oraz dolny punkt mocowania elementu łączącego. Widoczne są również detale dotyczące otworów montażowych o wymiarach n5,3 oraz n10,5, a także charakterystyczny uskok o wymiarze 19 mm w górnej części przekroju. Precyzyjne linie wymiarowe oraz osie symetrii ułatwiają zrozumienie budowy prowadnicy oraz jej dopasowanie do dedykowanego uchwytu montażowego.

Profil Prowadnicy Refleksola

1. Profil prowadnicy refleksola
2. Profil rewizyjny prowadnicy
3. Wkręt mocujący

Zobacz Dane Techniczne Zobacz Kartę Katalogową PDF

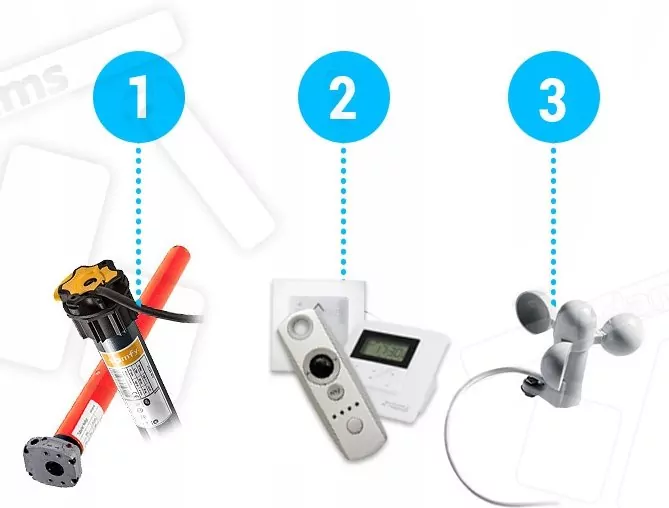

Grafika przedstawia trzy kluczowe komponenty systemu sterowania elektrycznego dla markiz i refleksoli, uporządkowane numerycznie w celach edukacyjnych. Pod numerem pierwszym widoczny jest rurowy silnik elektryczny w kolorze czerwonym, z czarną głowicą regulacyjną, który pełni funkcję napędu mechanicznego odpowiedzialnego za zwijanie i rozwijanie tkaniny wewnątrz rury nawojowej osłony. Pod numerem drugim zaprezentowane są elementy sterujące, obejmujące naścienny nadajnik sygnału z przyciskami sterującymi, ręczny pilot zdalnego sterowania o podłużnym kształcie oraz sterownik z wyświetlaczem LCD umożliwiający programowanie automatyki czasowej. Trzeci punkt wskazuje na zewnętrzny czujnik pogodowy, czyli anemometr, którego zadaniem jest monitorowanie prędkości wiatru i przekazywanie sygnału do systemu w celu automatycznego zwinięcia osłony w przypadku przekroczenia bezpiecznych dla konstrukcji parametrów atmosferycznych. Całe zestawienie obrazuje kompleksową ścieżkę sterowania od napędu poprzez interfejsy użytkownika aż po inteligentne systemy ochrony przed trudnymi warunkami pogodowymi.

Napęd i Automatyka do Refleksoli

Standardowo refleksol jest wyposażony w silnik elektryczny, który automatycznie zwija i rozwija osłonę.
Do osłony z silnikiem można dobrać Pilot bezprzewodowy z centralką sterującą
Do osłony z silnikiem można dobrać Czujnik wiatru, Czujnik słońca

Informacje o Napędach

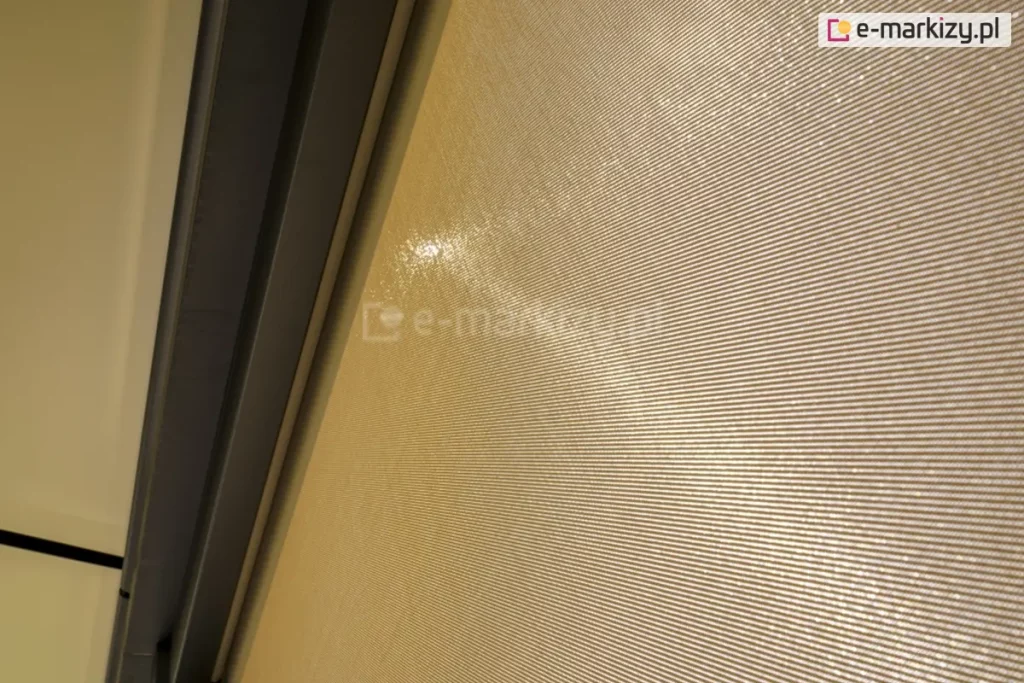

Kolory Tkanin Refleksoli

Szeroki wachlarz tkanin, pozwala na dopasowanie koloru rolety do architektury budynku oraz dobór odpowiedniego współczynnika przenikania promieni słonecznych. System wyposażony został w system naciągu tkaniny, który utrzymuje jej napięcie nawet na dużych powierzchniach. Tkaniny akrylowe to kolekcja stosowana głównie w markizach, tkaniny typu Screen są połączeniem PCV i poliestru, zależnie od wybranej grupy posiadają inne właściwości takie jak przepuszczalność światła czy dźwięku.

Zobacz Wzornik Tkanin Zamów Katalog Tkanin
