Okno osadzone w nowoczesnej elewacji z gładkim tynkiem, wyposażone w zewnętrzną roletę materiałową typu screen. Refleksol Ziiip 95 Aluprof z antracytową konstrukcją i tkaniną w odcieniu kremowym zamontowany jest w prostokątnej kasecie z prowadnicami po bokach. Prowadnice przymocowano do ściany elewacji poza wnęka okienną, a kaseta jest samonośna. Część okna pozostaje odsłonięta, ukazując drewnianą ramę okienną oraz kamienny parapet.

Refleksole Ziiip 95 zamocowane na niewielkich sąsiadujących ze sobą oknach na 5 piętrach budynku.

Przekrój boczny budowy kasety refleksola Ziiip 95 Selt z widoczną wewnątrz rurą nawojową z tkaniną oraz elementami budowy kasety. Ponad kasetą, od jej skrajnych krawędzi kaswty poprowadzono w górę przerywane linie, pomiędzy którymi zamieszczono zieloną dwukierunkową strzałkę. Nad strzałką napis "100 mm". Po prawej stronie, od górnej krawędzi kasety oraz zakończenia kasety na dole poprowadzono w bok przerywane linie, pomiędzy którymi zamieszczono zielona dwukierunkową strzałkę. Obok strzałki po prawej stronie napis "95 mm".

Fragment elewacji z pojedynczym oknem wyposażonym w refleksol Ziiip95 Aluprof z antracytową konstrukcją i tkaniną screen w kolorze jasnobeżowym. Prowadnice rolety przymocowane zostały za pomocą uchwytów bepośrednio do ramy okna. Roleta jest częściowo rozwinięta i zamontowana w aluminiowej kasecie przy górnej krawędzi wnęki okiennej. Prowadnice boczne umożliwiają stabilne prowadzenie tkaniny w pionie. Okno posiada drewnianą ramę i parapet z jasnego kamienia. Ściana budynku o gładkim, jasnoszarym tynku strukturalnym.

Schemat budowy refleksola Ziiip 95 marki Aluprof – widoczna szczegółowa konstrukcja systemu zaciemniającego, w tym prowadnice, kaseta i tkanina w prowadzeniu ZIP. Refleksol Ziiip 95 to nowoczesna roleta zewnętrzna zapewniająca skuteczną ochronę przeciwsłoneczną i prywatność.

Widok boczny kasety refelskola Ziiip 95 Aluprof z widocznymi śrubami mocującymi prowadnicę, rurę nawojową z tkaniną oraz poszczególne elementy osłony. Z przodu kasety wysunięta blacha, która umożliwia dostęp do wnętrza rolety. Od boku zagiętej blachy poprowadzono zieloną linię do umieszczonego w szarym prostokącie tekstu "rewizja z przodu kasety", z pogrubionym słowem "rewizja".

Refleksol Ziiip 95 Aluprof – kaseta kwadratowa

Szerokość: od 58 do 270 cm
Wysokość: od 40 do 300 cm
Napęd elektryczny
Montaż zewnętrzny

od 1 192,00 zł z Vat z VAT

Skonfiguruj i poznaj cenę

Termin realizacji: ok. 14-21 dni roboczych

Transport cała Europa

Wyceń i skonfiguruj produkt

Refleksol Ziiip 95

Refleksol Ziiip 95 to system kasetowy automatyczny. Kaseta wykonana z ekstrudowanego aluminium do montażu wnękowego lub ściennego. Dwuczęściowa prowadnica z systemem uszczelek kompensujących Refleksol wnękowy ziiip dzięki rozbudowanemu systemowi uszczelek kompensujących umożliwia pełne zaciemnienie nawet przy dużych nierównościach na elewacji budynku. Jest to jedyne rozwiązanie tego typu do stosowania na zewnątrz. Refleksol standardowo wyposażony jest w sterowanie elektryczne.

Refleksol Ziiip 95 to roleta tekstylna zaprojektowana tak, aby tkanina pozostawała w ciągłym napięciu niezależnie od położenia. Takie rozwiązanie pozwala cieszyć się funkcjonalnością rolety nawet przy silnych, porywistych wiatrach. Rolety do powierzchni pionowych typu Refleksol to najlepsze rozwiązanie do zachowania stałej temperatury pomieszczeń nasłonecznionych. Konstrukcja refleksoli może być lakierowana na dowolny kolor z palety RAL. Dostępna jest szeroka gama tkanin o różnych właściwościach odbijających światło słoneczne.

Refleksol 95 Zip Aluprof to samonośna roleta zewnętrzna o kompaktowych wymiarach. Maksymalna szerokość osłony to 2,7m, a wysokość 3m.

Zobacz Galerię Zdjęć Refleksola Zobacz Instrukcję Pomiaru Refleksola

Wizualizacja wnętrza kasety refelksola Ziiip 95 widocznego od boku. Ukazane śruby i mocowania wałka z tkaniną, w którym mieści się także napęd elektryczny.

Cechy Charakterystyczne Refleksola

Kaseta z ekstrudowanego aluminium
Dostęp do rewizji od przodu kasety
Mechanizm zamka błyskawicznego
Szeroka gama tkanin
Konstrukcja lakierowana proszkowo
Dostępny wariant samonośny

Szerokość od 0,58m do 2,7m
Wysokość od 0,4m do 3m
Napęd automatyczny
Kaseta prostokątna
Wymiary kasety: szer. 100mm, wys. 95mm
Średnica rury nawojowej: 51mm
Zastosowanie zewnętrzne

Grafika przedstawia zestawienie trzech kategorii osprzętu i akcesoriów dedykowanych dla żaluzji fasadowych C80 Cube, które zostały oznaczone cyframi w jasnoniebieskich okręgach. Pierwsza sekcja prezentuje napęd elektryczny w formie dwóch silników tubowych o różnych kolorach obudowy, wyposażonych w czarne przewody zasilające oraz wielowypustowe głowice napędowe. Druga pozycja ukazuje elementy systemu sterowania radiowego, w skład którego wchodzi biały, nowoczesny pilot zdalnego sterowania o ergonomicznym kształcie oraz sterownik ścienny z cyfrowym wyświetlaczem LCD i przyciskami funkcyjnymi. Trzeci element to automatyka pogodowa reprezentowana przez biały czujnik wiatru typu anemometr, posiadający trzy obrotowe czasze pomiarowe zamontowane na wsporniku z wyprowadzonym kablem sygnałowym. Całość zestawienia przygotowana jest na jasnym, neutralnym tle w celu wyeksponowania technicznych detali komponentów.

Możliwe Opcje Refleksola

Napęd elektryczny (w standardzie)
Pilot z centralką (opcja dodatkowo płatna)
Czujniki wiatru lub słońca (opcja dodatkowo płatna)

Refleksol może być wyposażony w wiele dodatkowych opcji. Aby zobaczyć więcej i wycenić dodatkowe opcje, skonfiguruj swoją osłonę.

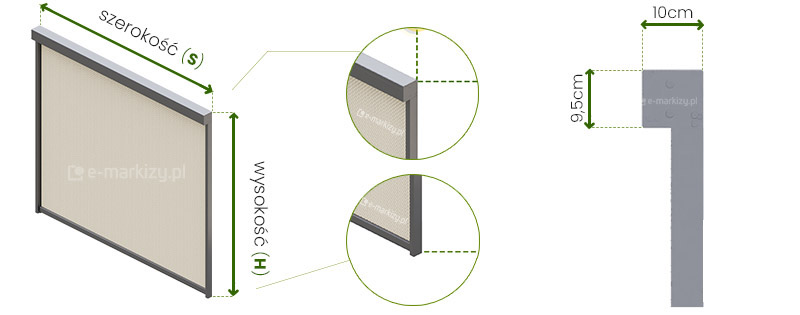

Refleksol Ziiip 95 pomiar szerokości i wysokości ukazany po lewej na obrazie refleksola. Od brzegów kasety poprowadzone w górę linie przerywane, między którymi zawarto strzałkę dwukierunkową w kolorze zielonym, a nad nią umieszczono napis "szerokość (s)". Po prawej stronie refleksola od skraju kasety i od końca prowadnicy poprowadzono w bok przerywane linie, między którymi zawarta jest dwukierunkowa strzała w kolorze zielonym z umieszczonym obok niej napisem "wysokość (H)". Od górnego i dolnego narożnika poprowadzone w prawo linie do okrągłych ramek, w których pokazano na zbliżeniu miejsca przecięcia przerywanych linii - miejsca pomiaru. Po prawej stronie na przekroju bocznym refleksola Ziiip 95 pokazano wymiary kasety: głębokość 10cm i wysokość 9,5cm.

Pomiar Refleksola

Refleksol Ziiip 95 produkowany jest na wymiar. Maksymalna szerokość to 270cm a wysokość to 300cm. Do zamówienia lub wyceny podajemy zawsze całkowity zewnętrzny wymiar osłony, łącznie z kasetą.

Zobacz Instrukcję Pomiaru Refleksola

Zdjęcie przedstawia komponenty systemu Refleksol Ziip 95, w tym prowadnice, kasetę oraz elementy montażowe. Refleksol Ziip 95 Aluprof to nowoczesna roleta screen z systemem ZIP, zapewniająca skuteczną ochronę przeciwsłoneczną i estetyczne wykończenie fasady.

Refleksol 120 Ziiip – Komponenty

– kaseta refleksola
– klipy montażowe
– prowadnica aluminiowa
– belka dolna

Rysunek techniczny przedstawia szczegółowy przekrój poprzeczny prowadnicy bocznej systemu refleksol Ziiip 95 Aluprof, wzbogacony o oznaczenia numeryczne kluczowych komponentów. Schemat wykonany jest w formie czarnych linii konturowych z ukośnym kreskowaniem pól materiałowych, co pozwala na precyzyjną identyfikację budowy profilu. Główny profil aluminiowy (część stała), oznaczony cyfrą 3, ma wysokość 53,9 mm oraz szerokość 40 mm. Posiada on wielokomorową strukturę, która zapewnia sztywność konstrukcji. Wewnątrz profilu osadzona jest wkładka prowadząca, oznaczona cyfrą 1, charakteryzująca się wewnętrznym, zygzakowatym ukształtowaniem ścianek, co jest kluczowym elementem systemu ZIP, służącym do stabilnego utrzymywania krawędzi tkaniny. Dolna część prowadnicy, oznaczona numerem 2, stanowi podstawę profilu, w której osadzony jest element stabilizujący (jest to element rewizji systemu, ułatwiający montaż prowadnicy). Pod numerem 4 widoczny jest wkręt montażowy z półkolistym łbem, który przechodzi poziomo przez dolną komorę, łącząc i blokując wewnętrzne podzespoły prowadnicy. Na górnej i bocznej ściance profilu zewnętrznego widoczne są wpusty technologiczne o przekroju w kształcie litery C oraz okrągłe gniazda uszczelniające. Całość dokumentacji systemu refleksol Ziiip 95 służy do poprawnej identyfikacji części składowych podczas serwisu lub montażu osłony.

Profil Prowadnicy Refleksola

1. Profil prowadzący (zygzak)
2. Prowadnica G40Z-Rewizja
3. Prowadnica G40Z-02 (część stała)
4. Wkręt mocujący

Belka dolna FG51

Zobacz Dane Techniczne Zobacz Kartę Katalogową PDF

Grafika przedstawia trzy kluczowe komponenty systemu sterowania elektrycznego dla markiz i refleksoli, uporządkowane numerycznie w celach edukacyjnych. Pod numerem pierwszym widoczny jest rurowy silnik elektryczny w kolorze czerwonym, z czarną głowicą regulacyjną, który pełni funkcję napędu mechanicznego odpowiedzialnego za zwijanie i rozwijanie tkaniny wewnątrz rury nawojowej osłony. Pod numerem drugim zaprezentowane są elementy sterujące, obejmujące naścienny nadajnik sygnału z przyciskami sterującymi, ręczny pilot zdalnego sterowania o podłużnym kształcie oraz sterownik z wyświetlaczem LCD umożliwiający programowanie automatyki czasowej. Trzeci punkt wskazuje na zewnętrzny czujnik pogodowy, czyli anemometr, którego zadaniem jest monitorowanie prędkości wiatru i przekazywanie sygnału do systemu w celu automatycznego zwinięcia osłony w przypadku przekroczenia bezpiecznych dla konstrukcji parametrów atmosferycznych. Całe zestawienie obrazuje kompleksową ścieżkę sterowania od napędu poprzez interfejsy użytkownika aż po inteligentne systemy ochrony przed trudnymi warunkami pogodowymi.

Napęd i Automatyka do Refleksoli

Standardowo refleksol jest wyposażony w silnik elektryczny, który automatycznie zwija i rozwija osłonę.
Do osłony z silnikiem można dobrać Pilot bezprzewodowy z centralką sterującą
Do osłony z silnikiem można dobrać Czujnik wiatru, Czujnik słońca

Informacje o Napędach

Kolory Tkanin Refleksoli

Szeroki wachlarz tkanin, pozwala na dopasowanie koloru rolety do architektury budynku oraz dobór odpowiedniego współczynnika przenikania promieni słonecznych. System wyposażony został w system naciągu tkaniny, który utrzymuje jej napięcie nawet na dużych powierzchniach. Tkaniny akrylowe to kolekcja stosowana głównie w markizach, tkaniny typu Screen są połączeniem PCV i poliestru, zależnie od wybranej grupy posiadają inne właściwości takie jak przepuszczalność światła czy dźwięku.

Zobacz Wzornik Tkanin Zamów Katalog Tkanin
