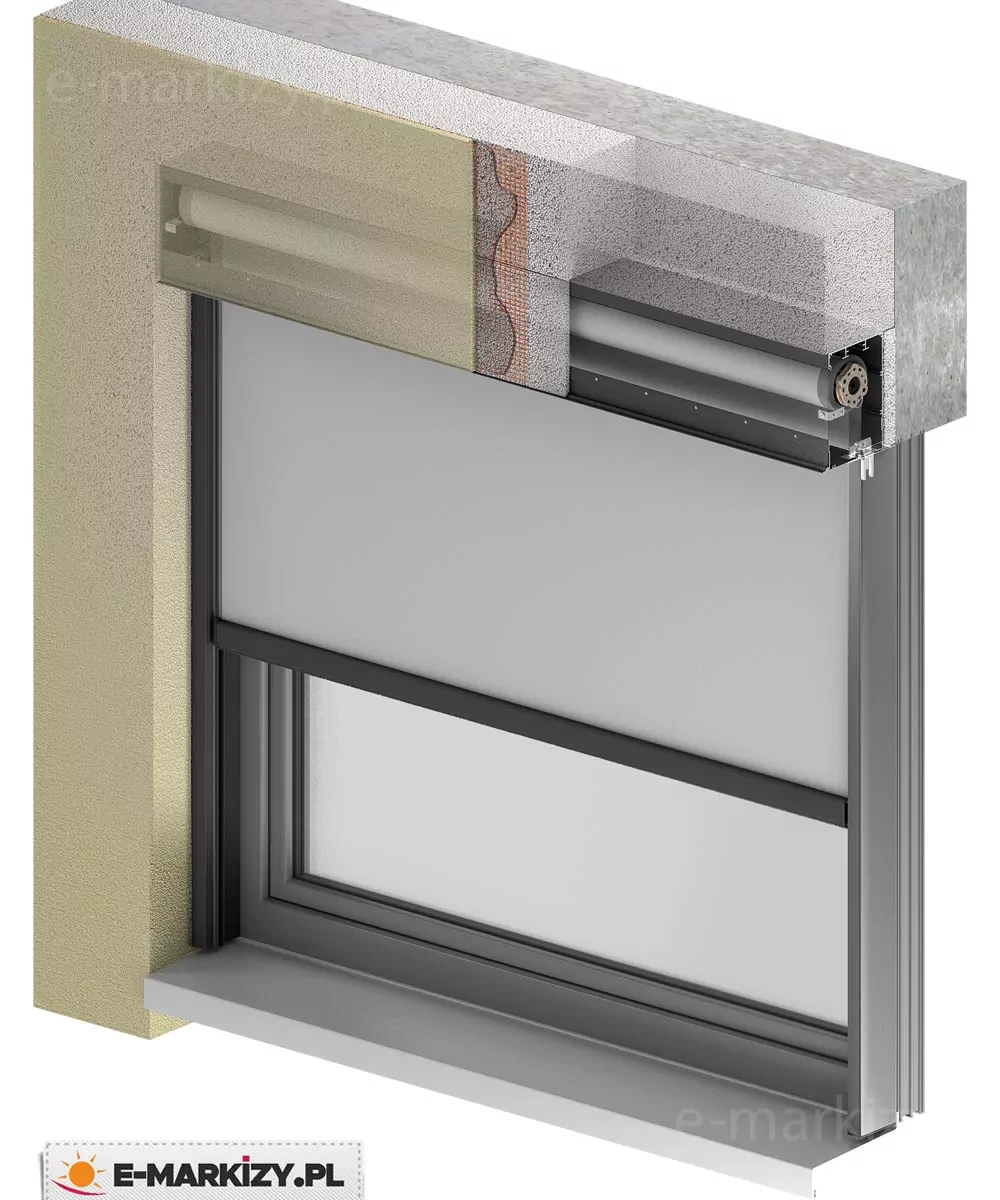

Przekrój techniczny refleksola Ziiip Box, z kasetą w wersji podtynkowej zamontowanej nad oknem, przedstawiający kasetę rolety ukrytą w warstwie ocieplenia ściany. Widoczna jest skrzynka rolety z wałem nawojowym i mechanizmem, osadzona w styropianie oraz oddzielona od muru warstwą izolacyjną. Poniżej kasety znajduje się opuszczona tkanina screen w kolorze jasnoszarym prowadzona w pionowych prowadnicach zamocowanych do ramy okna. Grafika pokazuje również przekrój ściany zewnętrznej z warstwą izolacji termicznej oraz ramę okienną z parapetem, ilustrując sposób integracji rolety z konstrukcją budynku i elewacją.

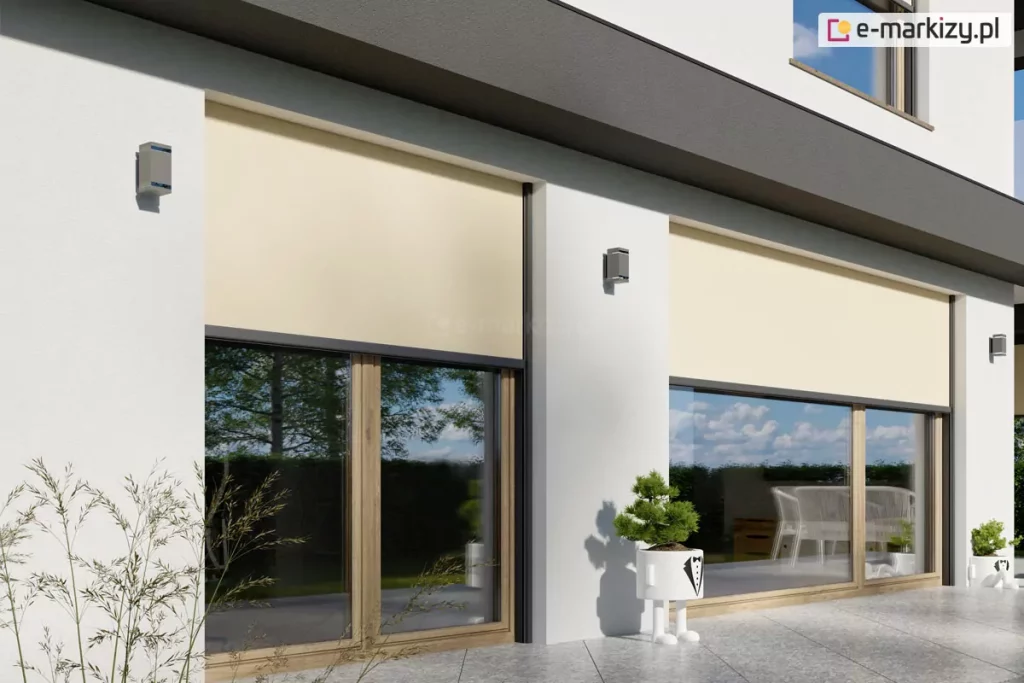

Wizualizacja architektoniczna nowoczesnego, białego budynku jednorodzinnego z dużymi przeszkleniami tarasowymi, na których zamontowano zewnętrzne refleksole Ziiip Box podtynkowe. Rolety posiadają poszycie w kolorze beżowym (kremowym) oraz ciemnoszare (antracytowe) profile konstrukcyjne. Na grafice widoczne są dwa duże okna tarasowe o drewnianych ramach. Lewa roleta jest rozwinięta do połowy wysokości szyby, natomiast prawa zasłania okno w nieco większym stopniu. System jest zamontowany na białej elewacji, pod ciemnym pasem gzymsu. Na ścianach pomiędzy oknami zainstalowano nowoczesne, szare kinkiety zewnętrzne o kwadratowym kształcie. Przed oknami znajduje się taras wyłożony jasnoszarymi płytami gresowymi. W centralnej części stoi biała, dekoracyjna donica w kształcie figurki z rośliną, a w tle, za przeszkleniem, widoczne są białe meble ogrodowe. Całość przedstawiona jest w pełnym świetle dziennym, podkreślając funkcję ochrony przed słońcem przy jednoczesnym zachowaniu estetyki elewacji.

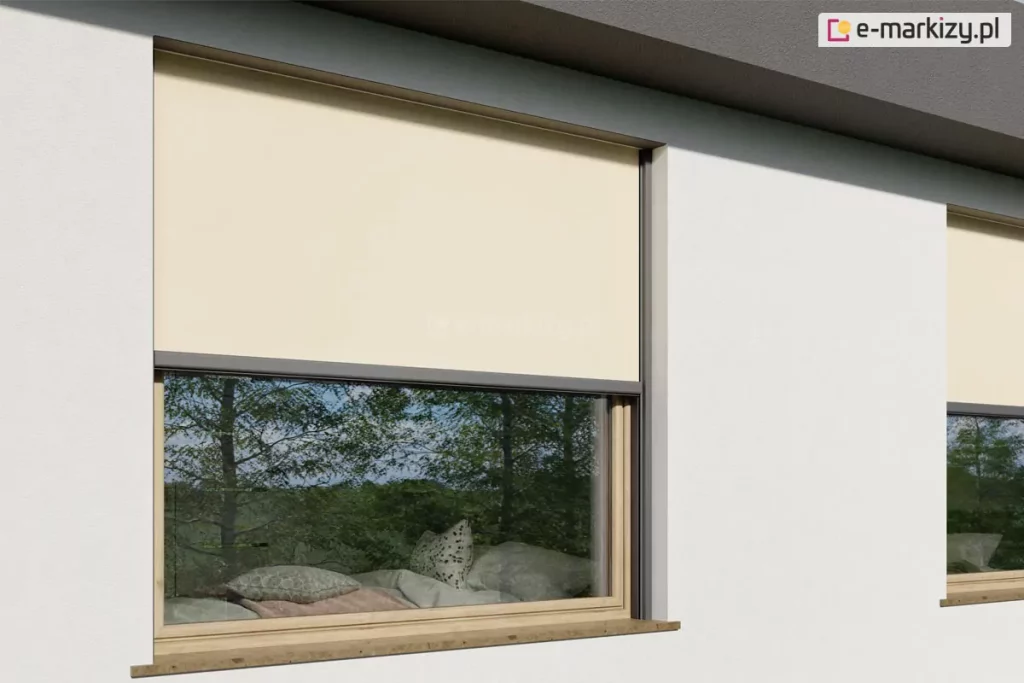

Zewnętrzne refleksole Ziiip Box, z tkaniną w kolorze jasnego beżu, zamontowane na elewacji budynku mieszkalnego. Rolety osłaniają górną część okien, pozostawiając dolną część szyb odsłoniętą. System prowadnic bocznych zapewnia stabilne prowadzenie tkaniny, a kaseta osłaniająca mechanizm rolety jest wkomponowana w elewację, tworząc estetyczne i nowoczesne wykończenie. Refleksol 120 do zabudowy wyposażony w podtynkową kasetę oraz prowadnice. W oknie widoczne jest miejsce wypoczynkowe z poduszkami, co sugeruje zastosowanie rolet w strefie mieszkalnej dla zwiększenia komfortu i ochrony przed słońcem.

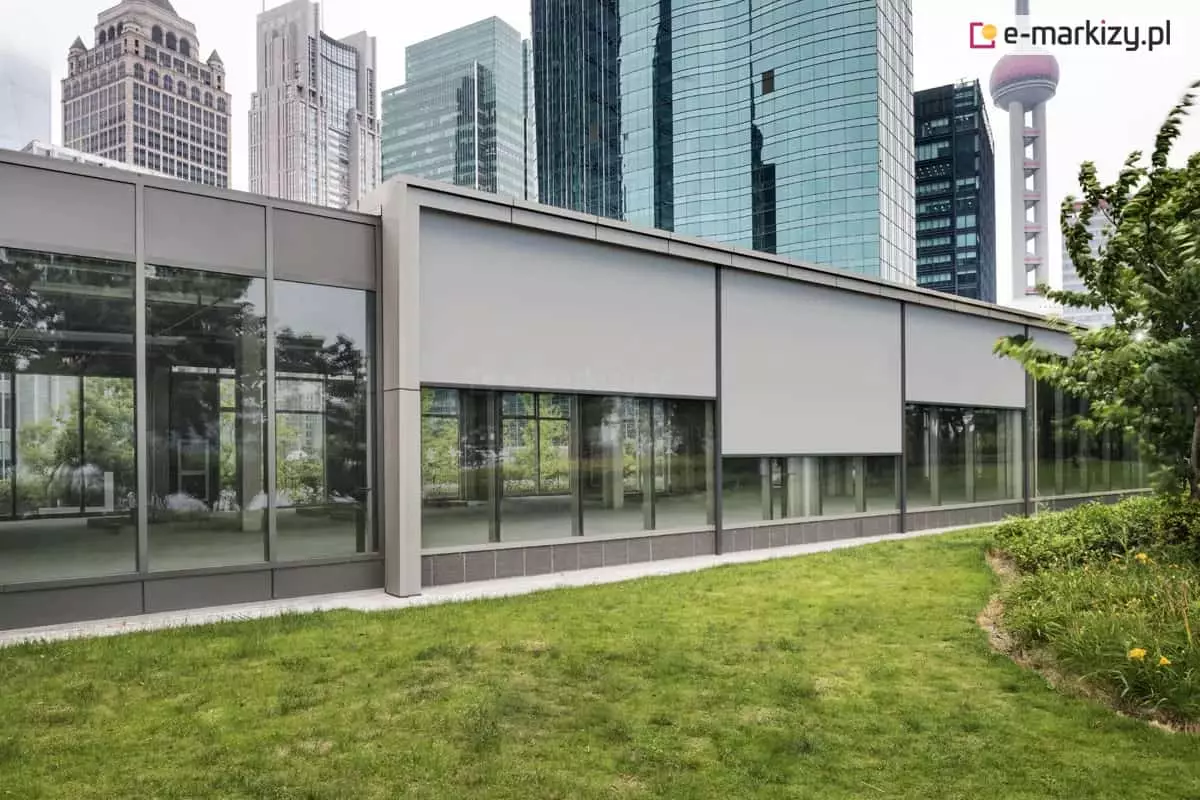

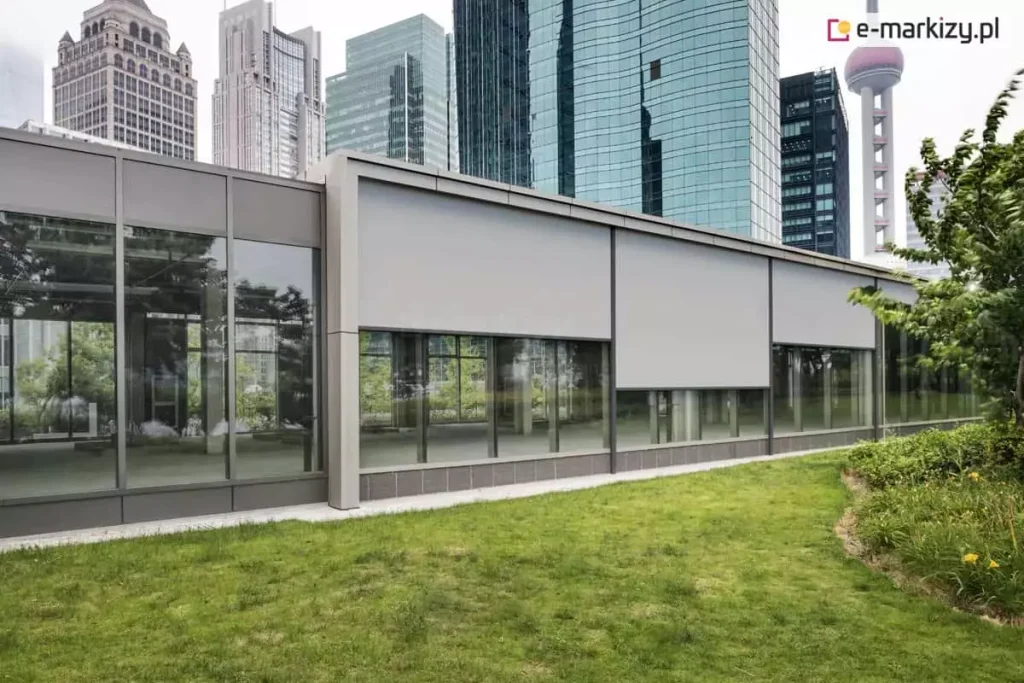

Fotografia przedstawia nowoczesny, przeszklony budynek o charakterze komercyjnym lub biurowym, wkomponowany w otoczenie miejskie z widokiem na charakterystyczne wieżowce oraz wieżę telewizyjną w tle. Obiekt posiada nowoczesną, szarą fasadę z dużymi przeszkleniami od podłogi do sufitu, z których część została osłonięta od zewnątrz zamontowanymi na elewacji roletami typu screen w jasnoszarym kolorze, tworzącymi jednolitą, gładką płaszczyznę chroniącą wnętrza przed nasłonecznieniem. Przed budynkiem rozciąga się zadbany, zielony trawnik z kępami niskiej roślinności oraz ozdobnymi krzewami po prawej stronie, obok którego biegnie jasna, betonowa ściekowa opaska wokół konstrukcji. W górnej części kadru, ponad dachem budynku, dominuje gęsta zabudowa miejska z nowoczesnymi wieżowcami o zróżnicowanej architekturze, szklanych i kamiennych elewacjach oraz charakterystyczną sylwetką wieży widokowej widoczną w prawym rogu kompozycji. Całość oświetlona jest miękkim, rozproszonym światłem dziennym, podkreślam geometryczny układ fasady oraz industrialny charakter otoczenia.
Na zdjęciu widoczna jest nowoczesna, wielokondygnacyjna fasada biurowca z ciemną elewacją, na której zamontowano zewnętrzne rolety screenowe. Rolety wykonane są z jasnej tkaniny i osłaniają wszystkie okna – są w pełni rozwinięte. Kasety i prowadnice rolet są zintegrowane z oknami, co nadaje fasadzie minimalistyczny, spójny wygląd. Tkanina rolet jest napięta i prowadzona wzdłuż krawędzi okien, co wskazuje na zastosowanie systemu ZIP, zapewniającego stabilność i ochronę przeciwsłoneczną.

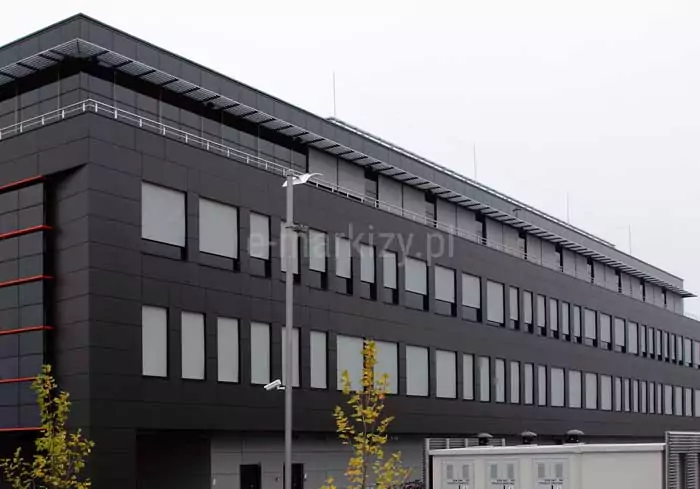

Elewacja nowoczesnego budynku z dużą liczbą prostokątnych okien, na których zamontowano zewnętrzne refleksole podtynkowe. Rolety są całkowicie rozwinięte, wykonane z jasnej tkaniny o wysokim stopniu rozproszenia światła. Kasety rolet oraz prowadnice są wkomponowane w czarne obramowania okien, co tworzy spójny i estetyczny wygląd całej fasady. Tkaniny są napięte i płasko przylegają do prowadnic, co świadczy o systemie typu ZIP, zapewniającym odporność na wiatr i dokładne zaciemnienie.

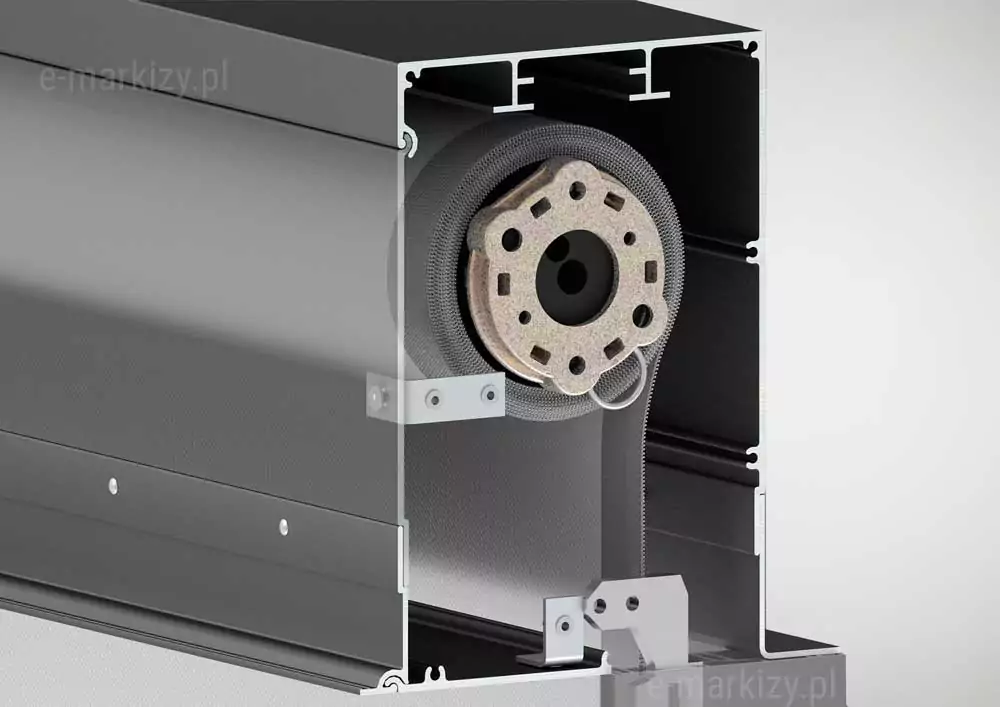

Przekrój kasety BOX refleksola podtynkowego, ukazujący jej wewnętrzną budowę. W środku kasety znajduje się rura nawojowa z nawiniętą tkaniną screenową, a także mechanizm napędowy — w centralnej części widoczna jest końcówka wału z otworem montażowym. Obudowa kasety wykonana jest z aluminium i ma przekrój prostokątny o zaokrąglonych krawędziach. Dobrze widoczne są również elementy montażowe: blaszki mocujące, prowadnice boczne oraz dolna listwa obciążająca tkaninę. Wszystkie komponenty są precyzyjnie dopasowane, co świadczy o wysokiej jakości wykonania i szczelności całego systemu.

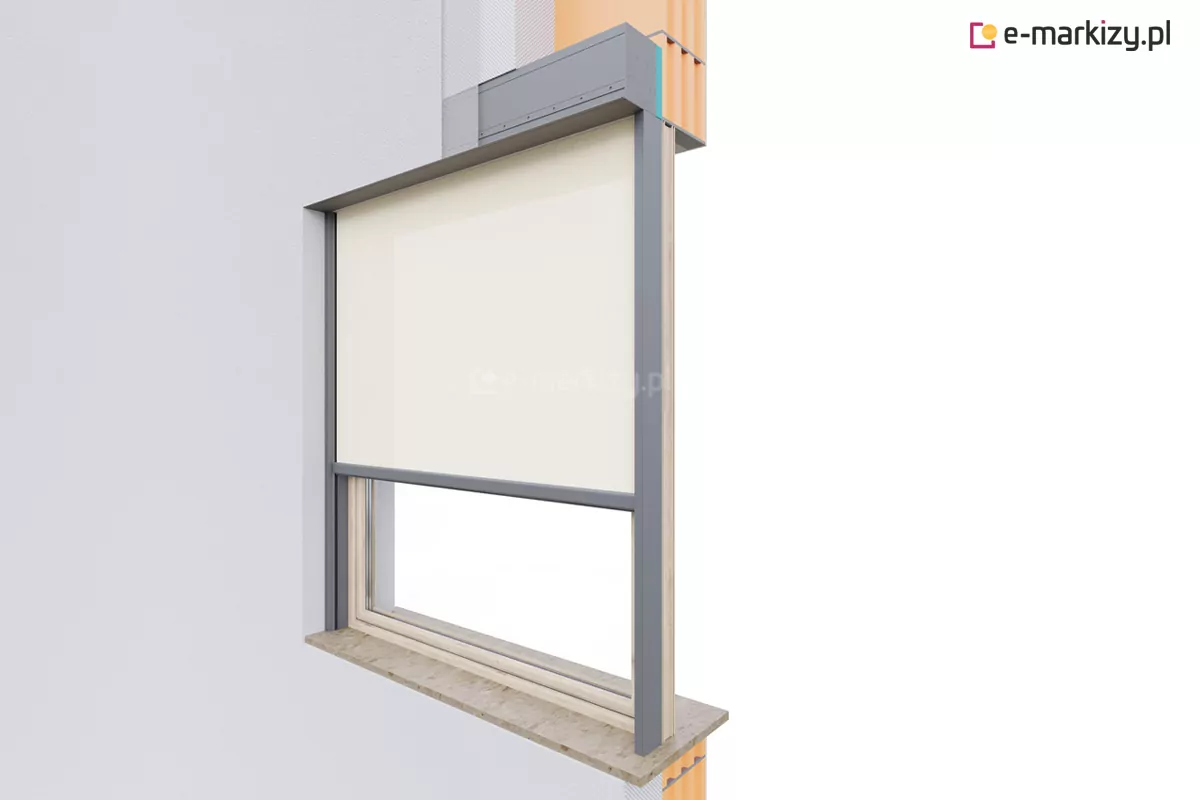

Techniczna wizualizacja 3D przedstawiająca sposób montażu rolety zewnętrznej typu refleksol Ziiip Box Aluprof w otworze okiennym z widocznym przekrojem warstw konstrukcyjnych ściany. Na obrazie zaprezentowano roletę w kolorze antracytowym, zamontowaną we wnęce okiennej, z jasnym, półtransparentnym poszyciem rozwiniętym do połowy wysokości okna. Przekrój poprzeczny ukazuje strukturę muru wykonanego z pomarańczowych pustaków ceramicznych, na którym osadzona jest rama okienna oraz parapet zewnętrzny. Powyżej okna widoczna jest aluminiowa kaseta rolety, która przylega do warstwy izolacji termicznej. Ilustracja szczegółowo pokazuje, jak prowadnice boczne są zintegrowane z elewacją i ramą okna, tworząc szczelny system osłonowy. Zastosowanie perspektywy z boku pozwala na zrozumienie relacji między elementami rolety a elementami architektonicznymi budynku, takimi jak tynk, ocieplenie oraz stolarka okienna. Całość konstrukcji charakteryzuje się nowoczesnym designem i estetycznym wykończeniem, gdzie ciemne profile kontrastują z jasną elewacją i kremową tkaniną screen.
Perspektywiczna wizualizacja architektoniczna przedstawiająca osłonę przeciwsłoneczną typu refleksol Ziiip Box Aluprof w przekroju przez ścianę zewnętrzną budynku. Obraz prezentuje detale konstrukcyjne montażu we wnęce okiennej, gdzie ciemnoszara, aluminiowa kaseta rolety umieszczona jest w górnej części otworu, stykając się bezpośrednio z warstwą termoizolacji elewacji. Jasnokremowa tkanina techniczna typu screen jest częściowo rozwinięta, przesłaniając górną połowę przeszklenia, i prowadzona jest w pionowych, antracytowych profilach bocznych ściśle przylegających do ramy okna. Przekrój poprzeczny ściany eksponuje strukturę ceramicznego pustaka o charakterystycznym pomarańczowym kolorze, warstwy tynku oraz detal osadzenia parapetu zewnętrznego o kamiennej teksturze. Całość ilustracji ma charakter techniczny i demonstracyjny, ukazując relację między systemem roletowym a komponentami stolarki okiennej i elewacji, podkreślając nowoczesny sposób integracji osłony z bryłą budynku. Dzięki zastosowaniu widoku typu "cutaway", użytkownik może dostrzec głębokość montażu kasety oraz precyzyjne dopasowanie prowadnic do glifu okiennego.
Przekrój techniczny refleksola Ziiip Box, z kasetą w wersji podtynkowej zamontowanej nad oknem, przedstawiający kasetę rolety ukrytą w warstwie ocieplenia ściany. Widoczna jest skrzynka rolety z wałem nawojowym i mechanizmem, osadzona w styropianie oraz oddzielona od muru warstwą izolacyjną. Poniżej kasety znajduje się opuszczona tkanina screen w kolorze jasnoszarym prowadzona w pionowych prowadnicach zamocowanych do ramy okna. Grafika pokazuje również przekrój ściany zewnętrznej z warstwą izolacji termicznej oraz ramę okienną z parapetem, ilustrując sposób integracji rolety z konstrukcją budynku i elewacją.
Wizualizacja architektoniczna nowoczesnego, białego budynku jednorodzinnego z dużymi przeszkleniami tarasowymi, na których zamontowano zewnętrzne refleksole Ziiip Box podtynkowe. Rolety posiadają poszycie w kolorze beżowym (kremowym) oraz ciemnoszare (antracytowe) profile konstrukcyjne. Na grafice widoczne są dwa duże okna tarasowe o drewnianych ramach. Lewa roleta jest rozwinięta do połowy wysokości szyby, natomiast prawa zasłania okno w nieco większym stopniu. System jest zamontowany na białej elewacji, pod ciemnym pasem gzymsu. Na ścianach pomiędzy oknami zainstalowano nowoczesne, szare kinkiety zewnętrzne o kwadratowym kształcie. Przed oknami znajduje się taras wyłożony jasnoszarymi płytami gresowymi. W centralnej części stoi biała, dekoracyjna donica w kształcie figurki z rośliną, a w tle, za przeszkleniem, widoczne są białe meble ogrodowe. Całość przedstawiona jest w pełnym świetle dziennym, podkreślając funkcję ochrony przed słońcem przy jednoczesnym zachowaniu estetyki elewacji.
Zewnętrzne refleksole Ziiip Box, z tkaniną w kolorze jasnego beżu, zamontowane na elewacji budynku mieszkalnego. Rolety osłaniają górną część okien, pozostawiając dolną część szyb odsłoniętą. System prowadnic bocznych zapewnia stabilne prowadzenie tkaniny, a kaseta osłaniająca mechanizm rolety jest wkomponowana w elewację, tworząc estetyczne i nowoczesne wykończenie. Refleksol 120 do zabudowy wyposażony w podtynkową kasetę oraz prowadnice. W oknie widoczne jest miejsce wypoczynkowe z poduszkami, co sugeruje zastosowanie rolet w strefie mieszkalnej dla zwiększenia komfortu i ochrony przed słońcem.
Fotografia przedstawia nowoczesny, przeszklony budynek o charakterze komercyjnym lub biurowym, wkomponowany w otoczenie miejskie z widokiem na charakterystyczne wieżowce oraz wieżę telewizyjną w tle. Obiekt posiada nowoczesną, szarą fasadę z dużymi przeszkleniami od podłogi do sufitu, z których część została osłonięta od zewnątrz zamontowanymi na elewacji roletami typu screen w jasnoszarym kolorze, tworzącymi jednolitą, gładką płaszczyznę chroniącą wnętrza przed nasłonecznieniem. Przed budynkiem rozciąga się zadbany, zielony trawnik z kępami niskiej roślinności oraz ozdobnymi krzewami po prawej stronie, obok którego biegnie jasna, betonowa ściekowa opaska wokół konstrukcji. W górnej części kadru, ponad dachem budynku, dominuje gęsta zabudowa miejska z nowoczesnymi wieżowcami o zróżnicowanej architekturze, szklanych i kamiennych elewacjach oraz charakterystyczną sylwetką wieży widokowej widoczną w prawym rogu kompozycji. Całość oświetlona jest miękkim, rozproszonym światłem dziennym, podkreślam geometryczny układ fasady oraz industrialny charakter otoczenia.
Na zdjęciu widoczna jest nowoczesna, wielokondygnacyjna fasada biurowca z ciemną elewacją, na której zamontowano zewnętrzne rolety screenowe. Rolety wykonane są z jasnej tkaniny i osłaniają wszystkie okna – są w pełni rozwinięte. Kasety i prowadnice rolet są zintegrowane z oknami, co nadaje fasadzie minimalistyczny, spójny wygląd. Tkanina rolet jest napięta i prowadzona wzdłuż krawędzi okien, co wskazuje na zastosowanie systemu ZIP, zapewniającego stabilność i ochronę przeciwsłoneczną.
Elewacja nowoczesnego budynku z dużą liczbą prostokątnych okien, na których zamontowano zewnętrzne refleksole podtynkowe. Rolety są całkowicie rozwinięte, wykonane z jasnej tkaniny o wysokim stopniu rozproszenia światła. Kasety rolet oraz prowadnice są wkomponowane w czarne obramowania okien, co tworzy spójny i estetyczny wygląd całej fasady. Tkaniny są napięte i płasko przylegają do prowadnic, co świadczy o systemie typu ZIP, zapewniającym odporność na wiatr i dokładne zaciemnienie.
Przekrój kasety BOX refleksola podtynkowego, ukazujący jej wewnętrzną budowę. W środku kasety znajduje się rura nawojowa z nawiniętą tkaniną screenową, a także mechanizm napędowy — w centralnej części widoczna jest końcówka wału z otworem montażowym. Obudowa kasety wykonana jest z aluminium i ma przekrój prostokątny o zaokrąglonych krawędziach. Dobrze widoczne są również elementy montażowe: blaszki mocujące, prowadnice boczne oraz dolna listwa obciążająca tkaninę. Wszystkie komponenty są precyzyjnie dopasowane, co świadczy o wysokiej jakości wykonania i szczelności całego systemu.
Techniczna wizualizacja 3D przedstawiająca sposób montażu rolety zewnętrznej typu refleksol Ziiip Box Aluprof w otworze okiennym z widocznym przekrojem warstw konstrukcyjnych ściany. Na obrazie zaprezentowano roletę w kolorze antracytowym, zamontowaną we wnęce okiennej, z jasnym, półtransparentnym poszyciem rozwiniętym do połowy wysokości okna. Przekrój poprzeczny ukazuje strukturę muru wykonanego z pomarańczowych pustaków ceramicznych, na którym osadzona jest rama okienna oraz parapet zewnętrzny. Powyżej okna widoczna jest aluminiowa kaseta rolety, która przylega do warstwy izolacji termicznej. Ilustracja szczegółowo pokazuje, jak prowadnice boczne są zintegrowane z elewacją i ramą okna, tworząc szczelny system osłonowy. Zastosowanie perspektywy z boku pozwala na zrozumienie relacji między elementami rolety a elementami architektonicznymi budynku, takimi jak tynk, ocieplenie oraz stolarka okienna. Całość konstrukcji charakteryzuje się nowoczesnym designem i estetycznym wykończeniem, gdzie ciemne profile kontrastują z jasną elewacją i kremową tkaniną screen.
Perspektywiczna wizualizacja architektoniczna przedstawiająca osłonę przeciwsłoneczną typu refleksol Ziiip Box Aluprof w przekroju przez ścianę zewnętrzną budynku. Obraz prezentuje detale konstrukcyjne montażu we wnęce okiennej, gdzie ciemnoszara, aluminiowa kaseta rolety umieszczona jest w górnej części otworu, stykając się bezpośrednio z warstwą termoizolacji elewacji. Jasnokremowa tkanina techniczna typu screen jest częściowo rozwinięta, przesłaniając górną połowę przeszklenia, i prowadzona jest w pionowych, antracytowych profilach bocznych ściśle przylegających do ramy okna. Przekrój poprzeczny ściany eksponuje strukturę ceramicznego pustaka o charakterystycznym pomarańczowym kolorze, warstwy tynku oraz detal osadzenia parapetu zewnętrznego o kamiennej teksturze. Całość ilustracji ma charakter techniczny i demonstracyjny, ukazując relację między systemem roletowym a komponentami stolarki okiennej i elewacji, podkreślając nowoczesny sposób integracji osłony z bryłą budynku. Dzięki zastosowaniu widoku typu "cutaway", użytkownik może dostrzec głębokość montażu kasety oraz precyzyjne dopasowanie prowadnic do glifu okiennego.

Refleksol Ziiip BOX Aluprof – kaseta kwadratowa

Odznaka Aluprof_producent_kategoria
Odznaka Elektryczny
Odznaka montaż zewnątrz
  • Szerokość Szerokość: od 61 do 400 cm
  • Wysięg_wysokość Wysokość: od 40 do 400 cm
  • Napęd elektryczny Napęd elektryczny
  • Pomiar_montaż Montaż zewnętrzny
  • Check Prowadnice: listwowe
  • Check Box podtynkowy
od 1 329,00 zł z Vat z VAT
Skonfiguruj i poznaj cenę
Termin realizacji Termin realizacji: ok. 14-21 dni roboczych
Transport Transport cała Europa
Wyceń i skonfiguruj produkt
Przekrój techniczny refleksola Ziiip Box, z kasetą w wersji podtynkowej zamontowanej nad oknem, przedstawiający kasetę rolety ukrytą w warstwie ocieplenia ściany. Widoczna jest skrzynka rolety z wałem nawojowym i mechanizmem, osadzona w styropianie oraz oddzielona od muru warstwą izolacyjną. Poniżej kasety znajduje się opuszczona tkanina screen w kolorze jasnoszarym prowadzona w pionowych prowadnicach zamocowanych do ramy okna. Grafika pokazuje również przekrój ściany zewnętrznej z warstwą izolacji termicznej oraz ramę okienną z parapetem, ilustrując sposób integracji rolety z konstrukcją budynku i elewacją.

Refleksol Ziiip Box Podtynkowy

Refleksol Ziiip Box to podtynkowy system kasetowy. Kaseta do montażu podtynkowego wykonana z aluminium ekstrudowanego, w wersji Box 2 wyposażona jest w wypust, umożliwiający wykonanie zewnętrznej wyprawy tynkarskiej. Refleksol zip box dzięki rozbudowanemu systemowi uszczelek kompensujących umożliwia pełne zaciemnienie nawet przy dużych nierównościach na elewacji budynku. Dwie pokrywy rewizyjne umożliwiają łatwy dostęp i montaż. Dwuczęściowa prowadnica z systemem uszczelek kompensujących. Dostępny wariant samonośny gdzie skrzynka wsparta jest na prowadnicy.

Refleksol Ziiip BOX to roleta pionowa przeznaczona do montażu podtynkowego. Takie rozwiązanie pozwala cieszyć się funkcjonalnością rolety bez dużej ingerencji w wygląd fasady budynku. Rolety do powierzchni pionowych typu Refleksole podtynkowe to najlepsze rozwiązanie do zachowania stałej temperatury pomieszczeń nasłonecznionych. Konstrukcja refleksoli może być lakierowana na dowolny kolor z palety RAL. Dostępna jest szeroka gama tkanin o różnych właściwościach odbijających światło słoneczne.

Refleksol Box przeznaczony jest do montażu podtynkowego. Maksymalna szerokość osłony to 4m, a wysokość 4m.

Zobacz Galerię Zdjęć Refleksola Zobacz Instrukcję Pomiaru Refleksola
Zbliżenie techniczne rolety typu Refleksol Aluprof Ziiip w kasecie kwadratowej. Widoczny przekrój kasety z mechanizmem nawojowym oraz prowadnice boczne przykręcane bezpośrednio do konstrukcji. Rozwiązanie przeznaczone do montażu w pergolach i zabudowach tarasowych, zapewniające stabilne prowadzenie tkaniny i estetyczne wykończenie systemu osłonowego. Kaseta z możliwością docieplenia nadproża oraz wypustem na obróbkę tynkarską.

Cechy Charakterystyczne Refleksola

  1. Kaseta z aluminium ekstrudowanego
  2. Wariant Box 2 z dociepleniem nadproża
  3. Dwie pokrywy rewizyjne
  4. Montaż podtynkowy, do zabudowy
  5. Mechanizm zamka błyskawicznego
  6. Szeroka gama tkanin
  7. Konstrukcja lakierowana proszkowo
  8. Dostępny wariant samonośny
  1. Szerokość od 0,61m do 4m
  2. Wysokość od 0,4m do 4m
  3. Napęd automatyczny
  4. Wymiary kasety Box 1: szer. 161mm, wys. 216mm
  5. Wymiary kasety Box 2: szer. 191mm, wys. 216mm
  6. Belka dolna chowana do kasety
  7. Średnica rury nawojowej: 78mm
  8. Zastosowanie zewnętrzne
Grafika przedstawia trzy kluczowe komponenty systemu sterowania elektrycznego dla markiz i refleksoli, uporządkowane numerycznie w celach edukacyjnych. Pod numerem pierwszym widoczny jest rurowy silnik elektryczny w kolorze czerwonym, z czarną głowicą regulacyjną, który pełni funkcję napędu mechanicznego odpowiedzialnego za zwijanie i rozwijanie tkaniny wewnątrz rury nawojowej osłony. Pod numerem drugim zaprezentowane są elementy sterujące, obejmujące naścienny nadajnik sygnału z przyciskami sterującymi, ręczny pilot zdalnego sterowania o podłużnym kształcie oraz sterownik z wyświetlaczem LCD umożliwiający programowanie automatyki czasowej. Trzeci punkt wskazuje na zewnętrzny czujnik pogodowy, czyli anemometr, którego zadaniem jest monitorowanie prędkości wiatru i przekazywanie sygnału do systemu w celu automatycznego zwinięcia osłony w przypadku przekroczenia bezpiecznych dla konstrukcji parametrów atmosferycznych. Całe zestawienie obrazuje kompleksową ścieżkę sterowania od napędu poprzez interfejsy użytkownika aż po inteligentne systemy ochrony przed trudnymi warunkami pogodowymi.

Możliwe Opcje Refleksola

  1. Napęd elektryczny (w standardzie)
  2. Pilot z centralką (opcja dodatkowo płatna)
  3. Czujniki wiatru lub słońca (opcja dodatkowo płatna)

Refleksol może być wyposażony w wiele dodatkowych opcji. Aby zobaczyć więcej i wycenić dodatkowe opcje, skonfiguruj swoją osłonę.

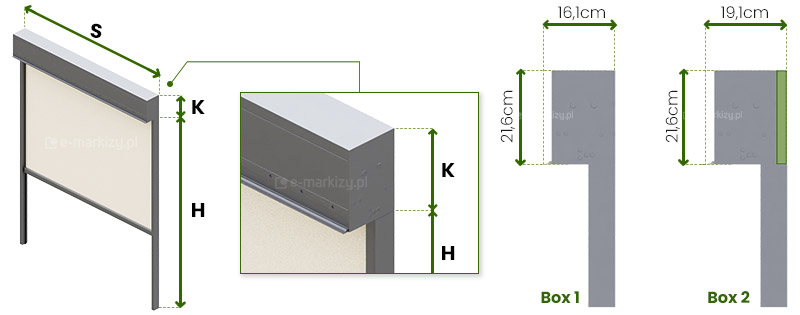

Refleksol Ziiip Box pomiar szerokości i wysokości oraz wymiary kaset podtynkowych. Od lewej na przykładzie całego refleksola Ziiip BOX pokazano pomiar szerokości, oznaczony ponad kasetą dwukierunkową zieloną strzałką, która zawiera się pomiędzy zewnętrznymi krawędziami kasety, z umieszczonym obok niej symbolem S. Po prawej pokazano pomiar wysokości. Wysokość H określona została za pomocą dwukierunkowej zielonej strzałki poprowadzonej od zewnętrznych krawędzi prowadnicy, z umieszczonym obok symbolem "H". Ponad ta strzałka umieszczona kolejna, krótka zielona dwukierunkowa strzałka z symbolem K, który oznacza wysokość kasety. Po prawej stronie refleksola umieszczono w prostokątnej ramce powiększenie jego narożnika z kasetą oraz prowadnicą, w celu wskazania dokładniejszego miejsca pomiaru wysokości refleksola oraz jego kasety. Po prawej stronie umieszczono dwa przekroje boczne refleksola Ziiip Box. Pierwszy od lewej oznaczony na dole napisem "Box 1" posiada wymiary kasety ukazane na schemacie za pomocą dwukierunkowych strzałek: wysokość kasety oznaczoną napisem "21,6cm" oraz głębokość kasety oznaczoną napisem "16,1cm". Po prawej stronie na skaju, przy przekroju bocznym refleksola Ziiip Box umieszczono na dole napis "Box 2". Refleksol ten posiada wymiary kasety oznaczone dwukierunkowymi zielonymi strzałkami: wysokość kasety oznaczoną napisem "21,6cm" oraz głębokość kasety wraz z dociepleniem nadproża oznaczoną napisem "19,1cm".

Pomiar Refleksola

Refleksol Zip Box do zabudowy produkowany jest na wymiar. Maksymalna szerokość to 400cm a wysokość to 400cm. Do zamówienia lub wyceny podajemy zawsze całkowity zewnętrzny wymiar osłony, łącznie z kasetą.

Zobacz Instrukcję Pomiaru Refleksola
Rysunek techniczny przedstawia przekrój poprzeczny dwóch wariantów kaset systemu Refleksol ZiiiP marki Aluprof, oznaczonych jako box 1 oraz box 2. Obie konstrukcje oparte są na aluminiowej obudowie w kształcie kwadratu z zaokrąglonymi krawędziami zewnętrznymi, wewnątrz której znajduje się rura nawojowa z nawiniętą tkaniną techniczną. Wariant box 1 posiada całkowitą głębokość określoną sumą wymiarów A i B, gdzie odcinek A wynosi 15 mm i stanowi wysunięcie przedniego profilu, a główna część kasety B ma 146 mm szerokości. Wysokość kasety, oznaczona literą H, wynosi 216 mm. Wariant box 2 różni się dodatkowym elementem konstrukcyjnym oznaczonym literą C, o szerokości 30 mm, wypełnionym niebieskim materiałem izolacyjnym lub dystansowym, co zwiększa całkowitą głębokość systemu. Na obu schematach widoczny jest mechanizm prowadzenia tkaniny, która pionowo opuszcza kasetę przez dolny otwór, przechodząc przez system uszczelek do prowadnicy bocznej. Wewnątrz kaset widoczne są profile wzmacniające oraz precyzyjne rozmieszczenie wałka nawojowego względem ścianek obudowy. Grafika ma charakter czysto techniczny, wykorzystuje czarne, czerwone i niebieskie linie do zobrazowania budowy wewnętrznej oraz precyzyjne opisy wymiarowe w milimetrach, co pozwala na dokładne zaplanowanie miejsca montażu osłony w świetle wnęki lub na elewacji budynku.

Rodzaj Kasety Ziiip Box

– Kaseta do montażu podtynkowego wykonana z aluminium ekstrudowanego, wyposażona jest w wypust, umożliwiający wykonanie zewnętrznej wyprawy tynkarskiej
– Mechanizm zamka błyskawicznego
– Dwie pokrywy rewizyjne umożliwiające łatwy dostęp i montaż
– Wersja box 2 posiada 30mm dodatkowego miejsca na styrodur bądź inny rodzaj ocieplenia

Zobacz Dane Techniczne Zobacz Kartę Katalogową PDF
Grafika przedstawia trzy kluczowe komponenty systemu sterowania elektrycznego dla markiz i refleksoli, uporządkowane numerycznie w celach edukacyjnych. Pod numerem pierwszym widoczny jest rurowy silnik elektryczny w kolorze czerwonym, z czarną głowicą regulacyjną, który pełni funkcję napędu mechanicznego odpowiedzialnego za zwijanie i rozwijanie tkaniny wewnątrz rury nawojowej osłony. Pod numerem drugim zaprezentowane są elementy sterujące, obejmujące naścienny nadajnik sygnału z przyciskami sterującymi, ręczny pilot zdalnego sterowania o podłużnym kształcie oraz sterownik z wyświetlaczem LCD umożliwiający programowanie automatyki czasowej. Trzeci punkt wskazuje na zewnętrzny czujnik pogodowy, czyli anemometr, którego zadaniem jest monitorowanie prędkości wiatru i przekazywanie sygnału do systemu w celu automatycznego zwinięcia osłony w przypadku przekroczenia bezpiecznych dla konstrukcji parametrów atmosferycznych. Całe zestawienie obrazuje kompleksową ścieżkę sterowania od napędu poprzez interfejsy użytkownika aż po inteligentne systemy ochrony przed trudnymi warunkami pogodowymi.

Napęd i Automatyka do Refleksoli

  1. Standardowo refleksol jest wyposażony w silnik elektryczny, który automatycznie zwija i rozwija osłonę.
  2. Do osłony z silnikiem można dobrać Pilot bezprzewodowy z centralką sterującą
  3. Do osłony z silnikiem można dobrać Czujnik wiatru, Czujnik słońca
Informacje o napędach

Kolory Tkanin Refleksoli

Szeroki wachlarz tkanin, pozwala na dopasowanie koloru rolety do architektury budynku oraz dobór odpowiedniego współczynnika przenikania promieni słonecznych. System wyposażony został w system naciągu tkaniny, który utrzymuje jej napięcie nawet na dużych powierzchniach. Tkaniny akrylowe to kolekcja stosowana głównie w markizach, tkaniny typu Screen są połączeniem PCV i poliestru, zależnie od wybranej grupy posiadają inne właściwości takie jak przepuszczalność światła czy dźwięku.

Zobacz Wzornik Tkanin Zamów Katalog Tkanin

Często zadawane pytania

Tak, refleksol wyposażony jest w kasetę przeznaczoną do montażu podtynkowego
