Roleta natynkowa SK Pomiar i Dane Techniczne

Roleta natynkowa SK pomiar i dane techniczne – znajdziesz tutaj wskazówki do pomiaru rolety oraz szczegóły jej budowy. Zapraszamy!

Zdjęcie przedstawia roletę zewnętrzną w kasecie prostokątnej, z zaznaczonymi wymiarami potrzebnymi do wykonania prawidłowego pomiaru. Ilustracja pokazuje klientowi, jak zmierzyć szerokość całkowitą (oznaczoną jako „S”) oraz wysokość całkowitą (oznaczoną jako „H”), uwzględniając skrzynię górną i prowadnice boczne. Grafika ma charakter pomocniczy przy składaniu zamówienia i planowaniu montażu rolety natynkowej.

Roleta natynkowa SK Pomiar

S=szerokość całkowita skrzynki rolety
H=wysokość całkowita rolety wraz ze skrzynią i prowadnicami

Do zamówienia zawsze podajemy szerokość całkowitą skrzynki rolety oraz wysokość całkowitą rolety (skrzynki razem z prowadnicami).

Szczegóły pomiaru rolety przy montażu we wnęce (typ A, typ B)

Zdjęcie przedstawia schemat montażu rolety zewnętrznej natynkowej w wariancie A, gdzie cała roleta – skrzynia oraz prowadnice – montowana jest we wnęce okiennej. Ilustracja prezentuje szczegóły pomiarowania we wnęce, wskazując, jak prawidłowo określić szerokość (S) i wysokość (H) całkowitą rolety. Grafika pełni funkcję instruktażową i wspiera klienta w przygotowaniu precyzyjnych wymiarów do zamówienia produktu.

Typ A – Kaseta montowana we wnęce okna na zewnątrz budynku (prawoskrętna)

Zdjęcie przedstawia schemat montażu rolety zewnętrznej natynkowej we wnęce okiennej, oznaczonego jako typ B. Pokazano szczegóły wymiarowania niezbędne do prawidłowego zaplanowania instalacji – zarówno szerokości całkowitej rolety wraz z prowadnicami, jak i wysokości z uwzględnieniem skrzynki. Prowadnice mocowane są wewnątrz wnęki, natomiast skrzynka znajduje się na zewnątrz otworu. Schemat ma charakter poglądowy i nie zawiera wartości liczbowych.

Typ B – Kaseta montowana we wnęce okna na zewnątrz budynku (lewoskrętna)

Szczegóły pomiaru rolety przy montażu na ścianie (typ C, typ D)

Zdjęcie przedstawia instrukcję pomiaru w przypadku montażu rolety, który oznaczony w prawym górnym rogu jako Typ C. Grafika podzielona jest na dwa panele ukazujące roletę zewnętrzną zainstalowaną na elewacji budynku. Lewy panel to widok od frontu, prezentujący roletę w pełnym opuszczeniu. Szerokość całkowita zestawu, obejmująca skrzynkę oraz prowadnice boczne, została oznaczona zieloną linią z napisem szerokość (S). Wysokość całkowita, mierzona od górnej krawędzi skrzynki do dolnej krawędzi pancerza (prowadnicy), jest opisana jako wysokość (H). Skrzynka i prowadnice mają kolor ciemnoantracytowy, natomiast pancerz rolety zewnętrznej jest jasnoszary. Prawy panel to wizualizacja 3D w przekroju, pokazująca sposób osadzenia rolety we wnęce okiennej. Pancerz rolety zewnętrznej jest tu częściowo podniesiony, odsłaniając okno i wewnętrzny mechanizm nawojowy w otwartej z boku skrzynce. Na tej części rysunku również naniesiono symbole wymiarowe: literę S dla szerokości skrzynki oraz literę H dla całkowitej wysokości systemowej. Całość ma charakter instruktażowy, pomagający zrozumieć kluczowe parametry niezbędne do prawidłowego dopasowania produktu do otworu okiennego.

Typ C – Kaseta montowana na fasadzie budynku (lewoskrętna)

Schemat techniczny przedstawia sposób montażu rolety zewnętrznej natynkowej w wariancie D, czyli na elewacji budynku, poza wnęką okienną. Skrzynka rolety oraz prowadnice mocowane są bezpośrednio do ściany nad i obok otworu okiennego. Grafika pokazuje sposób pomiarowania szerokości i wysokości całkowitej rolety, z uwzględnieniem pełnego zasięgu obudowy i prowadnic. Schemat nie zawiera konkretnych wartości liczbowych, ma charakter poglądowy.

Typ D – Kaseta montowana na ścianie wewnątrz budynku (prawoskrętna)

Roleta natynkowa SK Dane Techniczne

Ilustracja pokazuje skrzynkę rolety SK-137 w zestawieniu wizualnym i technicznym. Po lewej umieszczono fotografię boczną gotowej skrzynki z widocznym pancerzem, natomiast po prawej — szczegółowy przekrój techniczny opisujący geometrię i wymiary profilu. Grafika prezentuje zarówno realny wygląd, jak i konstrukcję kasety.

Skrzynka SK-137

Wielkość skrzynki rolety

Wybór rozmiaru skrzynki rolety jest kluczowym krokiem w konfiguracji. Dostępne są różne rozmiary skrzynki rolety, które można dostosować do indywidualnych potrzeb i wymagań.

Ważne jest, aby mieć na uwadze, że podane rozmiary kasety, takie jak 137, 150, 165, 180, 205, nie odzwierciedlają jej dokładnych wymiarów. Aby uzyskać rzeczywisty rozmiar skrzynki, należy odwołać się do specyfikacji technicznych. Na przykład, kaseta oznaczona jako 137 ma w rzeczywistości wymiary 140×140 mm, a nie 137 mm.

Przy montażu na murze zmiana rozmiaru skrzynki wpływa bezpośrednio na wymiary otworu, w którym zostanie zamontowana roleta. Dlatego zaleca się dokładne zapoznanie się z instrukcjami dotyczącymi pomiarów, aby upewnić się, że wybrany rozmiar skrzynki będzie odpowiedni do planowanego miejsca montażu.

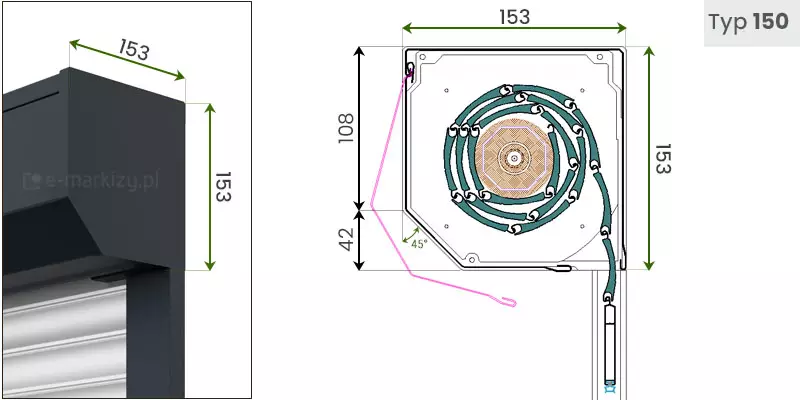

Zdjęcie przedstawia zestawienie wizualne i techniczne skrzynki rolety SK-150. Po lewej umieszczono fotografię boku gotowej rolety z widocznym pancerzem, a po prawej — szczegółowy przekrój techniczny skrzynki z wymiarami oraz układem komór. Grafika pokazuje zarówno realny wygląd kasety, jak i jej budowę techniczną.

Rodzaje prowadnic rolety

Oferujemy szeroki wachlarz prowadnic, które umożliwiają dostosowanie rozwiązań do specyficznych potrzeb każdej sytuacji montażowej. W asortymencie znajdują się standardowe prowadnice oraz te przeznaczone do wąskich ram okiennych i zastosowań wymagających dystansu od ramy.

Rodzaje pancerzy do rolety zewnętrznej z prostokątną skrzynią

Grafika przedstawia profesjonalną prezentację techniczną pancerza rolety zewnętrznej o oznaczeniu modelu PA39, ukazaną na białym, jednolitym tle. Zdjęcie składa się z dwóch integralnych części: realistycznej wizualizacji 3D po lewej stronie oraz schematycznego rysunku technicznego po prawej. Wizualizacja ukazuje fragment profilu pancerza wykonanego z lakierowanego na kolor jasnoszary lub biały aluminium, z widocznym przekrojem poprzecznym wypełnionym gęstą pianką poliuretanową o barwie kremowej. Górna krawędź lameli posiada specjalnie wyprofilowany zaczep, natomiast dolna część kończy się gniazdem zamka, co umożliwia łączenie poszczególnych elementów w jednolity pancerz rolety zewnętrznej. Powierzchnia profilu ma delikatne przetłoczenia wzdłużne, a w dolnym prawym rogu wizualizacji umieszczono czarne oznaczenie tekstowe PA39. Prawa część grafiki to rzut izometryczny pancerza z naniesionym zwymiarowaniem w kolorze zielonym. Według specyfikacji technicznej na rysunku, wysokość profilu bez zamka wynosi 39 milimetrów, wysokość górnego pióra montażowego to 6 milimetrów, natomiast całkowita grubość profilu pancerza wynosi 9 milimetrów. Całość stanowi precyzyjną dokumentację produktową, obrazującą zarówno wygląd estetyczny, jak i parametry konstrukcyjne elementu.

Pancerz PA39

Zdjęcie przedstawia szczegółową prezentację techniczną produktu, którym jest pancerz rolety zewnętrznej o oznaczeniu profilu PA43. Grafika jest podzielona na dwie główne części umieszczone obok siebie na białym tle. Po lewej stronie znajduje się realistyczny render fragmentu pancerza wykonanego z aluminium w kolorze jasnoszarym lub białym. Profil ma lekko wypukły kształt, a na jego górnej krawędzi widoczna jest perforowana listwa z podłużnymi otworami wentylacyjno-świetlnymi. Dolna część profilu zakończona jest wyprofilowanym zamkiem umożliwiającym łączenie z kolejnymi lamelami. Przekrój poprzeczny pancerza ukazuje wypełnienie wnętrza pianką termoizolacyjną w kolorze kremowym. W dolnym prawym rogu tej sekcji widnieje duży, czarny napis PA43. Po prawej stronie zdjęcia umieszczony jest rysunek techniczny tego samego pancerza, przedstawiony w rzucie izometrycznym. Schemat zawiera precyzyjne zwymiarowanie naniesione za pomocą zielonych linii pomocniczych i strzałek. Z dokumentacji technicznej wynika, że całkowita wysokość widocznego profilu wynosi 43 milimetry, wysokość górnego zamka z perforacją to 6 milimetrów, natomiast grubość pancerza mierzona w najszerszym punkcie łuku wynosi 8,8 milimetra. Rysunek techniczny dokładnie odwzorowuje geometrię pancerza rolety zewnętrznej, w tym jego zakrzywienie oraz konstrukcję zaczepów montażowych.

Pancerz PA43

Grafika prezentuje specyfikację techniczną pancerza rolety zewnętrznej o symbolu PE41, przedstawioną na czystym, białym tle. Obraz jest podzielony na dwie sekcje informacyjne: realistyczną wizualizację produktu po lewej stronie oraz schematyczny rysunek techniczny z wymiarowaniem po prawej. Po lewej stronie widoczny jest profil pancerza wykonany z ekstrudowanego aluminium w kolorze jasnoszarym, którego cechą charakterystyczną jest pusta przestrzeń wewnątrz, przedzielona wzmacniającą poprzeczką, co odróżnia go od profili wypełnianych pianką. Konstrukcja posiada wyraźnie zarysowany zamek górny do łączenia lamelek oraz dolny profil zakończeniowy. W prawym dolnym rogu tej części zdjęcia znajduje się czarny napis PE41. Prawa strona grafiki zawiera precyzyjny rysunek izometryczny pancerza z naniesionymi zielonymi liniami wymiarowymi. Z dokumentacji technicznej wynika, że wysokość użytkowa profilu wynosi 41 milimetrów, wysokość górnego zamka to 8 milimetrów, natomiast grubość całego pancerza rolety zewnętrznej mierzona w najszerszym punkcie łuku wynosi 8,8 milimetra. Przekrój poprzeczny na schemacie dokładnie obrazuje komorową budowę profilu, co podkreśla jego sztywność i wytrzymałość mechaniczną.

Pancerz PE41

Zdjęcie przedstawia przekrój techniczny aluminiowej belki dolnej LDG 40, stosowanej w roletach zewnętrznych jako element wykończeniowy dolnej krawędzi pancerza. Profil zapewnia odpowiednie obciążenie rolety oraz stabilne prowadzenie w prowadnicach. Na ilustracji widoczne są wymiary techniczne oraz kształt poprzeczny profilu. Belka może być stosowana w różnych systemach roletowych w zależności od typu pancerza.

Profil dolny pancerza – LDG 40

Dolna belka aluminiowa LDG-40 dedykowana jest do modelu pancerza PA39

Grafika przedstawia przekrój aluminiowej belki dolnej LDG-E stosowanej w roletach zewnętrznych. Profil o charakterystycznym, pogrubionym kształcie służy jako zakończenie dolnej części pancerza i pełni funkcję obciążającą oraz stabilizującą. Na ilustracji widoczne są wymiary techniczne oraz sposób osadzenia profilu w listwie końcowej. Belka zapewnia estetyczne i funkcjonalne wykończenie rolety, kompatybilna z wybranymi systemami prowadnic.

Profil dolny pancerza – LDG E

Dolna belka aluminiowa LDG-E dedykowana jest do modelu pancerza PA43 oraz PE41

Silnik elektryczny do rolety zewnętrznej zamontowany wewnątrz rury nawojowej. Ten typ napędu rurowego (tubowego) stosowany jest w automatycznych roletach zewnętrznych, umożliwiając sterowanie przyciskiem, pilotem lub czujnikiem. Kompaktowa instalacja zapewnia estetykę i niezawodność działania całego systemu.

Sterowanie pancerzem rolety

Roleta sterowana jest manualnie za pomocą linki lub taśmy. Za dopłatą rolety mogą być wyposażone w silnik elektryczny.

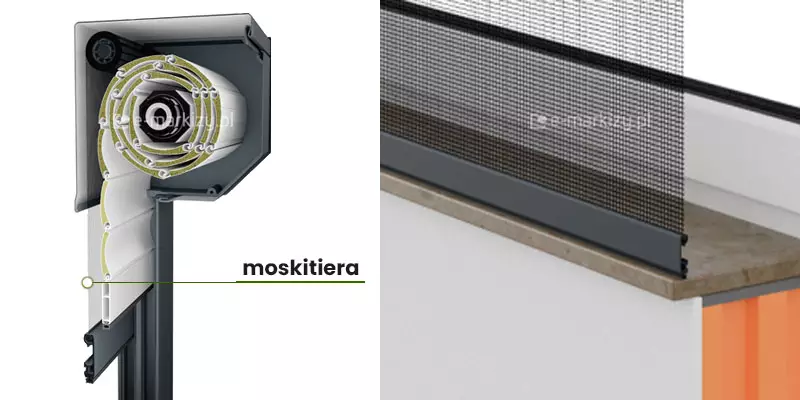

Grafika prezentuje system rolet natynkowych z wbudowaną moskitierą. Na zdjęciu widać skrzynkę rolety z dwoma niezależnymi torami prowadzenia — jednym dla pancerza rolety i drugim dla moskitiery. Rozwinięta siatka moskitierowa pokazuje, jak działa dodatkowa ochrona przeciwinsektowa w standardowym module natynkowym.

Zintegrowana Moskitiera

Roleta z Ochroną Przed Owadami Zintegrowana roleta przeciw owadom to skuteczny sposób na ochronę przed uciążliwymi insektami. Montuje się ją bezpośrednio w pudle roletowym, co umożliwia łatwe dopasowanie do różnych rodzajów pudeł. Oddzielne szyny prowadzące dla siatki przeciw owadom pozwalają na niezależne używanie rolety i rolety przeciw owadom. Przed instalacją w każdej szynie umieszcza się element zamykający, który określa, jak daleko roleta może być opuszczona i działa jako system blokady.

Czarna siatka rolety słabo odbija światło, przez co jest mało widoczna i sprawia wrażenie przezroczystości. Nie ogranicza widoku z okna.

Wskazówki dotyczące montażu rolety przeciw owadom Wymogi dla rolety z ochroną przed owadami: Do montażu rolety przeciw owadom potrzebne są następujące warunki:

Maksymalna szerokość: 2000 mm Maksymalna wysokość: 2400 mm Maksymalna powierzchnia: 3,4m2 Kompatybilność tylko z profilami lameli: PVC 37, ALU 37, ALU 39 Używana wyłącznie z szyną prowadzącą IS 53/39 Prosta obsługa jedną ręką i standardowy mechanizm hamujący czynią ten system niezwykle przyjaznym w użyciu.

Uwaga: W przypadku wyboru rolety zewnętrznej z roletą przeciw owadom, rozmiar pudła roletowego może zostać automatycznie zmieniony, co wpływa na wysokość światła w pomieszczeniu. Szczegółowe informacje znajdziesz tutaj:

Instrukcje montażu do muru Instrukcje montażu do ramy okiennej Zintegrowana roleta przeciw owadom dla rolety – roleta zewnętrzna z ochroną przed owadami Dolna listwa rolety z ochroną przed owadami Dolna listwa rolety zintegrowanej z roletą przeciw owadom zawiera szczotkową uszczelkę wewnętrzną, która zapewnia uszczelnienie przy ramie okiennej.
