Części do szklanego systemu przesuwnego Auris - zamek do paneli

Graficzny schemat techniczny przedstawia budowę i sposób montażu zabieraków paneli szklanych w systemie przesuwnym Auris. Na białym tle widoczne są trzy rzuty profilu aluminiowego: widok z góry, widok z boku oraz izometryczny rysunek złożeniowy. Elementy pełniące funkcję zabieraków zostały wyróżnione kolorem zielonym i są rozmieszczone na końcach profili. Górny rzut boczny zawiera wymiarowanie wskazujące na minimalną odległość montażową wynoszącą 20 mm między krawędzią a elementem chwytnym. Dolna część grafiki szczegółowo ilustruje proces wsuwania zabieraków w krawędzie profilu, co pozwala na automatyczne pociąganie kolejnych tafli szkła podczas rozsuwania lub zsuwania systemu.

Części do szklanego systemu przesuwnego Auris - zamek do paneli

Graficzny schemat techniczny przedstawia budowę i sposób montażu zabieraków paneli szklanych w systemie przesuwnym Auris. Na białym tle widoczne są trzy rzuty profilu aluminiowego: widok z góry, widok z boku oraz izometryczny rysunek złożeniowy. Elementy pełniące funkcję zabieraków zostały wyróżnione kolorem zielonym i są rozmieszczone na końcach profili. Górny rzut boczny zawiera wymiarowanie wskazujące na minimalną odległość montażową wynoszącą 20 mm między krawędzią a elementem chwytnym. Dolna część grafiki szczegółowo ilustruje proces wsuwania zabieraków w krawędzie profilu, co pozwala na automatyczne pociąganie kolejnych tafli szkła podczas rozsuwania lub zsuwania systemu.

Zabierak do paneli Auris

80,00 zł z Vat z VAT

Skonfiguruj i poznaj cenę

Transport Cała Europa

Dodaj do koszyka

Grafika przedstawia schemat techniczny umiejscowienia i montażu zabieraków w systemie przesuwnym Auris, przedstawiony w dwóch okręgach na białym tle. Lewy okręg obrazuje sposób instalacji pojedynczego zabieraka (wyróżnionego kolorem zielonym) do profilu dolnego skrzydła drzwiowego, gdzie czarna strzałka wskazuje kierunek wsunięcia elementu, a przerywane linie pomocnicze określają punkt montażu za pomocą śruby. Prawy okręg prezentuje przekrój poprzeczny czterech skrzydeł osadzonych na prowadnicy dolnej, ilustrując mechaniczne sprzężenie paneli. Widoczne w dolnej części skrzydeł zielone elementy to zainstalowane zabieraki, które dzięki swojej konstrukcji zahaczają o siebie nawzajem, umożliwiając kaskadowe otwieranie i zamykanie całej szklanej ściany poprzez ruch tylko jednego skrzydła. Całość rysunku ma charakter instruktażowy i techniczny, ułatwiający zrozumienie mechanizmu działania systemu przesuwanego.

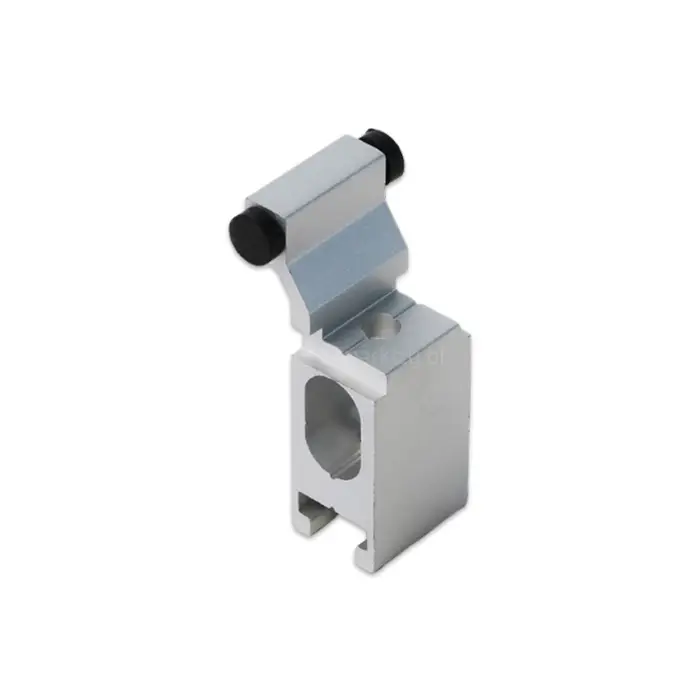

Zabierak do paneli Auris – Niezbędny dla połączenia paneli

System drzwi przesuwnych Auris może być wyposażony w zabieraki umieszczone w dolnej części paneli. Dzięki nim skrzydła mogą przesuwać się razem – pociągnięcie za jedno powoduje jednoczesne otwieranie lub zamykanie wszystkich.

Element nie jest lakierowany na kolory konstrukcji dostępne w systemie.
