Żaluzja Drewniana 25 mm Dane Techniczne

Prezentujemy Państwu szczegółowe dane techniczne żaluzji drewnianych 25 mm. Budowa żaluzji, sposób wykonania poszczególnych elementów oraz szczegóły techniczne osłony stanowią bardzo ważne kryterium wyboru produktu na okno.

Znajdziecie tutaj wymiary i inne ważne informacje o wszystkich elementach, które składają się na żaluzje drewniane 25 mm z naszej oferty.


Rynna górna i mechanizm obrotowy

Rynna górna żaluzji wykonana jest ze stali i posiada wymiary 25 mm x 25 mm. Jej długość jest zawsze o 0,5 cm krótsza od szerokości żaluzji. Wynika to z faktu zastosowania tzw. ZRG – Zakończenia Rynny Górnej z tworzywa. W rynnie górnej ukryte są mechanizmy do sterowania żaluzjami.

Do żaluzji drewnianych stosowany jest mechanizm z krańcówką metalową oraz hamulec zaciskowo-przegubowy.

Rynna górna - przekrój

Rynna górna – przekrój

• 25mm x 25mm

Rynna górna - przekrój

Rynna górna – przekrój

• Mechanizm na pokrętło

• Hamulec

• Zakończenie rynny górnej „ZRG”

Grafika składa się z dwóch ponumerowanych zdjęć, oznaczonych żółtymi kwadratami z cyframi 1 oraz 2, prezentujących detale techniczne szyn montażowych do żaluzji poziomych w okleinach drewnopodobnych. Zdjęcie po lewej stronie, oznaczone numerem 1, przedstawia zakończenie szyny o jasnym, miodowym odcieniu drewna. Na końcu profilu zamontowana jest półprzezroczysta, plastikowa zaślepka boczna. Z dolnej części szyny wystaje srebrny, metalowy trzpień sterujący, a obok niego widoczny jest fragment mechanizmu osadzonego w profilu. Zdjęcie po prawej stronie, oznaczone numerem 2, ukazuje fragment szyny w znacznie ciemniejszym kolorze, imitującym drewno mahoniowe lub ciemny orzech. Widok z tej perspektywy pozwala dostrzec górną lub boczną część profilu z wbudowanymi komponentami technicznymi. W szynie osadzone są dwa przezroczyste elementy z tworzywa sztucznego, wewnątrz których znajdują się metalowe części mechanizmu obrotowego i jezdnego, a obok nich umiejscowiony jest biały, prostokątny element stabilizujący. Oba zdjęcia mają neutralne, jasnoszare tło, które pozwala skupić uwagę na kolorystyce i detalach konstrukcyjnych systemów rynnowych żaluzji poziomych.

Rynna górna i mechanizm obrotowy – szczegóły techniczne

1. Zakończenie rynny górnej „ZRG” do rynny 25mm x 25mm
2. Mechanizm z końcówką metalową oraz hamulec zaciskowo-przegubowy


Zdjęcie prezentuje porównanie dwóch rynien górnych, które stanowią bazowy element konstrukcyjny, na którym opierają się żaluzje drewniane 25 mm. Grafika jest podzielona na dwie części, oznaczone w lewych górnych rogach żółtymi kwadratami z czarnymi cyframi. Po lewej stronie, pod numerem 1, widoczna jest stalowa rynna w kolorze białym o matowym wykończeniu. Wzdłuż jej górnej krawędzi rozmieszczone są precyzyjne mechanizmy sterujące oraz otwory technologiczne zabezpieczone transparentnymi elementami z tworzywa. Mechanizmy sterowania żaluzją zostały tutaj rozdzielone i umieszczone przy obu końcach rynny. Po prawej stronie, pod numerem 2, znajduje się analogiczna rynna, jednak w kolorze ciemnego brązu lub antracytu. Tutaj mechanizmy do sterowania zostały umieszczone obok siebie, po lewej stronie. W obu przypadkach rynny mają profil w kształcie litery U, co umożliwia ukrycie w ich wnętrzu wałka obrotowego, hamulca oraz przekładni odpowiedzialnej za sterowanie lamelami. Akcesoria montażowe i przelotki sznurkowe są symetrycznie osadzone w metalowej obudowie, co zapewnia stabilność i płynność działania gotowego produktu. Tło grafiki jest jednolite, w neutralnym szarym odcieniu, co pozwala dokładnie przyjrzeć się różnicom kolorystycznym oraz detalom technicznym komponentów, z których składają się żaluzje drewniane 25 mm.

Umieszczenie mechanizmu w rynnie

Mechanizmy sterowania w rynnie górnej mogą być zamocowane na dwa sposoby:

1. Pokrętło i mechanizm podnoszący żaluzję po przeciwnych stronach rynny (minimalna szerokość żaluzji 21,5cm)
2. Pokrętło i mechanizm podnoszący żaluzję po jednej stronie rynny (minimalna szerokość żaluzji 30cm)


Maskownica drewniana rynny głównej

Maskownice rynny górnej mogą być wykonane w dwóch wersjach

Maskownica prosta (bez boczków)

– stosowana przy montażu żaluzji we wnękach, zasłaniająca wierzchnią część rynny górnej.

Maskownica z boczkami

– stosowana przy montażu żaluzji na powierzchniach niewnękowych, zasłaniająca również boczne części rynny górnej.

Maskownica z boczkami jest szersza od rynny górnej o około 2 cm.

Kolorystyka maskownicy dopasowywana jest do koloru lamel żaluzji. Na życzenie klienta możliwe jest wykonanie maskownicy w innym kolorze niż lamele.

Szerokość maskownicy z boczkami jest większa od szerokości rynny górnej o około 3 cm.


Mocowanie maskownicy drewnianej

Maskownicę montuje się do rynny górnej za pomocą magnesów. Element ten jest dopasowany kolorystycznie do koloru lamel. Istnieje możliwość wykonania maskownicy w kolorze innym niż kolor lamel.

Uchwyt maskownicy

Uchwyt maskownicy

Złożony uchwyt maskownicy oraz jego komponenty

Schemat montażu maskownicy

Schemat montażu maskownicy

Sposób zamontowania maskownicy na uchwytach do rynny górnej żaluzji

Zbliżenie na przymocowany za pomocą wkręta do powierzchni drewnianej zaczep maskownicy górnej z magnesem. Gwarantuje od stabilne mocowanie maskownicy do metalowej rynny górnej, nadając żaluzji solidne i eleganckie wykończenie. Tło zdjęcia jest jasnoszare i neutralne, co pozwala precyzyjnie dostrzec detale konstrukcyjne maskownicy.

Rozmieszczenie magnesów do mocowania maskownicy drewnianej:
2 magnesy (10cm od krawędzi) – do 50cm szerokości żaluzji
2 magnesy (12cm od krawędzi) – do 110cm szerokości żaluzji
3 magnesy (12cm od krawędzi + środek pomiędzy zewnętrznymi magnesami) – od 110cm do 180cm szerokości żaluzji
4 magnesy (15cm od krawędzi + 2 magnesy w równej odległości od zewnętrznych) – od 180cm szerokości żaluzji


Prowadzenie boczne FIX

Prowadzenie boczne (tzw. Fix) stosuje się głównie przy żaluzjach montowanych na uchylnych skrzydłach okiennych, umożliwiając tym samym stałe przyleganie żaluzji do skrzydła. W żaluzjach drewnianych stosuje się do tego celu linkę stalową oraz mocowania linki dolne płaskie lub kątowe.

Mocowania płaskie linki stalowej stosuje się w przypadku, gdy żaluzja jest zawieszona na ścianie lub suficie, a prowadzenie boczne mocowane jest do płaskiej powierzchni parapetu lub podłogi. Mocowania kątowe stosuje się, gdy żaluzja jest zawieszona na ramie okiennej w pewnej odległości od szyby. Wykorzystuje się je także przy mocowaniu żaluzji do ściany lub sufitu, gdy prowadzenie linkowe montowane jest do powierzchni pionowej ściany.

Zdjęcie składa się z dwóch paneli prezentujących techniczne detale konstrukcyjne, które charakteryzują żaluzje drewniane 25 mm. Po lewej stronie znajduje się zbliżenie na krawędź żaluzji w kolorze jasnego dębu, gdzie widocznych jest pięć równolegle ułożonych lameli. Przez podłużne, owalne otwory w drewnie przechodzą cienkie, białe sznurki prowadzenia bocznego, a prostopadle do lameli przebiega brązowa drabinka sznurkowa o wyraźnym splocie, która utrzymuje stałe odstępy między listewkami. Prawa strona zdjęcia przedstawia pojedynczą lamelę o szerokości 25 mm, wyizolowaną na jasnoszarym tle. Na jej powierzchni widoczne są dwa precyzyjnie wycięte, pionowe otwory technologiczne, rozmieszczone symetrycznie względem środka, służące do przeprowadzenia mechanizmów sterujących. Całość ukazuje naturalną fakturę drewna z delikatnym rysunkiem słojów oraz matowe wykończenie powierzchni, typowe dla wysokiej jakości żaluzji drewnianych 25 mm.

W lamelach żaluzji drewnianych 25 mm z prowadzeniem bocznym otwory na to prowadzenie mają kształt elipsy i umiejscowione są w odległości 1,5 cm od krawędzi lamela.



Zakończenie Rynny Dolnej

Zakończenie Rynny Dolnej (ZRD) z bolcem jest alternatywą dla prowadzenia bocznego FIX. Umożliwia również stałe doleganie żaluzji do okna, ale zamocowana jest tylko belka dolna (razem z mocowaniami górnymi TWIST) za pomocą mosiężnych uchwytów wkręcanych w belkę, które wpina się w mocowanie kątowe.

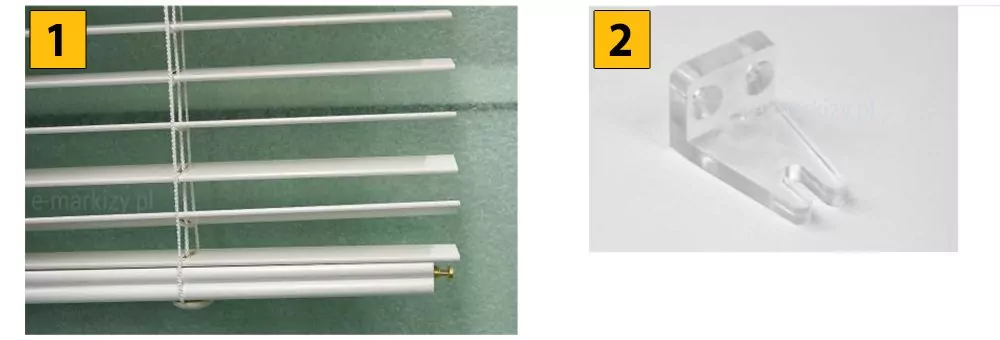

Zdjęcie prezentuje dwa aspekty techniczne systemu prowadzenia bocznego, w jaki wyposażone są żaluzje drewniane 25 mm, podzielone na ponumerowane sekcje. W sekcji oznaczonej numerem 1 przedstawiony jest detal dolnej części żaluzji w kolorze białym, zamontowanej na tle o zielonkwej strukturze. Widoczne są poziome lamele oraz grubsza listwa dolna, przez które pionowo przechodzi biała drabinka sznurkowa. Z boku listwy dolnej wystaje mosiężny trzpień, który służy do wpięcia w zaczep. Sekcja numer 2 ukazuje przezroczysty, plastikowy uchwyt montażowy typu ZRD, wyizolowany na jasnym tle. Element ten ma kształt kątownika z dwoma otworami na śruby montażowe w pionowej ściance oraz charakterystycznym wycięciem w kształcie litery U na poziomej wypustce, przeznaczonym do zablokowania metalowego trzpienia w rynnie dolnej, widocznego na zdjęciu po lewej stronie. Całość obrazuje mechanizm, który zapobiega odchylaniu się żaluzji drewnianych 25 mm od szyby przy uchylonym oknie.

1. „Bolec” do zakończenia rynny dolnej w belce dolnej.
2. Mocowanie dolne zakończenia rynny dolnej z bolcem.

Schemat mocowania rynny dolnej ZRD

Schemat mocowania rynny dolnej ZRD



Mocowanie Żaluzji Drewnianej

Do zamocowania żaluzji drewnianych stosuje się dwa rodzaje uchwytów: do montażu inwazyjnego i bezinwazyjnego. Metalowy uchwyt mocujący „TWIST”, który umożliwia inwazyjne zamocowanie żaluzji (przykręcenie) do listwy przyszybowej, ale również do sufitu lub ściany. Ilość uchwytów mocujących jest zawsze równa ilości drabinek w żaluzji. Uchwyt do montażu bezinwazyjnego pozwala na zawieszenie żaluzji na ramie okiennej. Do tego uchwytu przykręcany jest uchwyt “twist”.


Zdjęcie prezentuje zbliżenie na górną część systemu osłonowego, jakim są żaluzje drewniane 25 mm w kolorze ciemnego wenge lub głębokiego brązu. Żaluzje są całkowicie podciągnięte do góry, tworząc zwarty pakiet poziomo ułożonych lameli tuż pod rynną górną. Rynna jest osłonięta ozdobną maskownicą wykonaną z drewna o tej samej barwie i subtelnym połysku, która posiada profilowane, lekko zaokrąglone krawędzie. Po lewej stronie widoczne jest pokrętło w formie sztywnego drążka o ziarnistej teksturze, służące do regulacji kąta nachylenia listewek. System wykorzystuje klasyczne drabinki sznurkowe, które przy podciągniętej żaluzji układają się w dekoracyjne, zygzakowate sploty widoczne na tle pakietu lameli. Dodatkowo widoczne są cienkie sznurki operacyjne służące do podnoszenia i opuszczania konstrukcji. Żaluzje drewniane 25 mm są zamontowane wewnątrz wnęki okiennej na białej ramie, co tworzy wyraźny kontrast kolorystyczny. W dolnej części kadru, pod pakietem drewna, prześwituje fragment szyby, przez którą wpada dzienne światło, odbijające się od krawędzi poszczególnych listewek i podkreślające ich gęste ułożenie.

Orientacyjna ilość uchwytów do żaluzji 25mm

Zakres szerokości Ilość uchwytów
Do 75 cm 2
75,1–120 cm 3
120,1–250 cm 5

Belka dolna żaluzji

Standardowo wykończenie żaluzji drewnianej 25mm wykonane jest następująco: Drewniana belka dolna o wysokości 1,5cm. Ostatnia dolna lamela położona jest na belce dolnej. Drabinka w belce dolnej mocowana jest za pomocą korków belki dolnej.

Szczegółowe ujęcie profilu bocznego elementów składowych, jakie posiadają żaluzje drewniane 25 mm, prezentujące zakończenia lameli oraz listwy dolnej. Na jasnym, jednolitym tle widoczne są trzy poziome elementy wykonane z drewna w ciepłym, średniobrązowym odcieniu z widocznym, delikatnym usłojeniem. Górna część zdjęcia przedstawia pojedynczą lamelę o grubości charakterystycznej dla systemu żaluzje drewniane 25 mm, o lekko zaokrąglonych krawędziach bocznych i płaskiej powierzchni. Poniżej znajduje się druga lamelka spoczywająca bezpośrednio na solidnej, masywnej listwie dolnej, która służy jako obciążnik konstrukcji. Listwa dolna posiada ozdobny profil o falistym kształcie z dwoma wyraźnymi wypukłościami na bocznej krawędzi, co nadaje osłonie klasyczny wygląd. Wszystkie elementy są polakierowane na półmatowy połysk, co podkreśla naturalną strukturę materiału. Zdjęcie wykonane pod kątem, aby precyzyjnie ukazać grubość drewna oraz precyzję wykończenia detali.

Belka dolna żaluzji

Belki dolne wykonuje się zawsze krótsze od całkowitej szerokości żaluzji.

Wymiary belki dolnej w zależności od wykonania:
Standard (bez Fix i ZRD z bolcem) – 0,5cm
Fix – 4,5cm
ZRD z bolcem – 2,5cm


Zbliżenie na wewnętrzny mechanizm sterujący żaluzji drewnianych 25 mm, zamontowany wewnątrz metalowej rynny górnej o brązowym kolorze. Centralnym elementem zdjęcia jest biały, plastikowy mechanizm obrotowy osadzony na srebrnym, metalowym pręcie o przekroju kwadratowym, który przechodzi poziomo przez całą szerokość konstrukcji. Do plastikowego elementu przymocowane są brązowe sznurki drabinkowe, które odpowiadają za podtrzymywanie i obracanie lameli. Końce sznurków są zabezpieczone metalowymi, srebrnymi zaciskami, które stabilnie blokują je wewnątrz białego komponentu. Widoczna jest precyzyjna konstrukcja zaczepów, które pozwalają na płynną pracę żaluzji drewnianych 25 mm podczas regulacji kąta nachylenia listewek. Tło wewnątrz rynny ma bladozielony odcień, a krawędzie brązowej obudowy są gładkie i wywinięte do wewnątrz, co zapewnia sztywność całej konstrukcji. Pod mechanizmem widoczne są złożone, poziome lamele drewniane w kolorze dopasowanym do rynny górnej.

Mocowanie drabinki sznurkowej

Grubość sznurka stosowanego w żaluzji drewnianej 25 mm to 1,4mm. Na zdjęciu widoczny jest sposób mocowania drabinki sznurkowej w rynnie głównej żaluzji.

Ilość drabinek i sznurków w żaluzji 25 mm

Szerokość Drabinki Sznurki
Do 75 cm 2 2
75,1 cm – 95 cm 3 2
95,1 cm – 130 cm 3 3
130,1 cm – 250 cm 5 3

Ilość drabinek i sznurków w żaluzji 25 mm kolekcji Tropical

Szerokość Drabinki Sznurki
Do 70 cm 2 2
70 cm – 120 cm 3 3
120,1 cm – 250 cm 5 3

Zdjęcie prezentuje porównanie dwóch wariantów kolorystycznych żaluzji drewnianych 25 mm, ukazując różnice w odcieniu drewna oraz detalach wykończenia. Po lewej stronie widoczne są żaluzje w jaśniejszym, dębowym odcieniu o naturalnym rysunku słojów, wyposażone w drabinkę sznurkową oraz dwa sznurki operacyjne zakończone drewnianymi, dzwonkowatymi obciążnikami. Po prawej stronie znajdują się żaluzje drewniane 25 mm w ciemniejszym, orzechowym kolorze, które są częściowo podciągnięte, co pozwala zobaczyć gęsty pakiet złożonych lameli na dole. Ten wariant również posiada dopasowane kolorystycznie sznurki z obciążnikami oraz drabinkę, która przy podciągniętej osłonie układa się w ozdobne sploty. Obie żaluzje są zamontowane obok siebie na białym tle, co podkreśla ciepłą kolorystykę drewna i matowe wykończenie listewek o szerokości 25 mm. Światło padające z boku uwypukla krawędzie poszczególnych lameli oraz fakturę naturalnego materiału, z którego zostały wykonane.

Dzwonki do sznurków

Sznurki do podciągania lamel zakończone są na dole tzw. dzwonkami. Są to elementy drewniane, stosowane w kolorach jak najbardziej zbliżonych do koloru lamel.

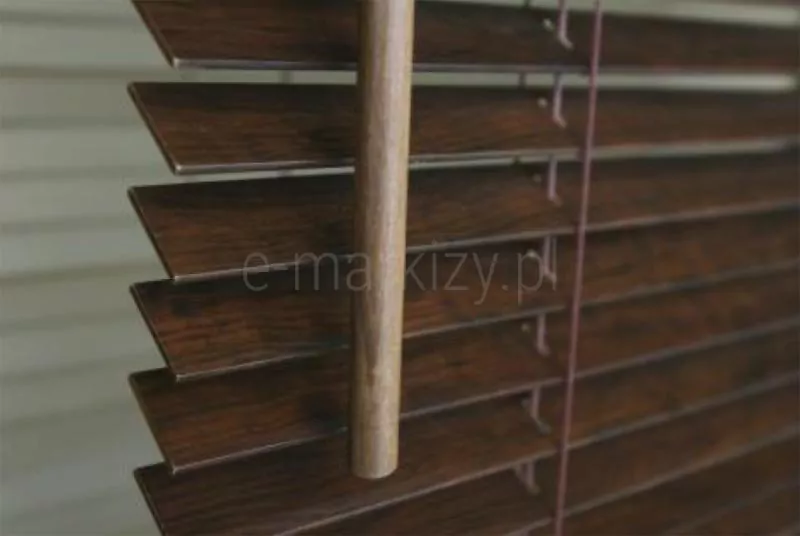

Zdjęcie prezentuje szczegółowe zbliżenie na żaluzje drewniane 25 mm w głębokim, ciemnobrązowym odcieniu z wyraźnie zarysowaną strukturą naturalnego usłojenia drewna. Lamele o szerokości 25 mm są ustawione poziomo w równych odstępach, a ich krawędzie są precyzyjnie wykończone i lekko matowe. Przez środek kadru przebiega pionowo drewniany drążek sterujący o cylindrycznym kształcie, służący do regulacji kąta nachylenia listewek. Drążek ma ten sam kolor i fakturę co lamele, co zapewnia spójność estetyczną całego systemu. W tle widoczna jest drobna drabinka sznurkowa, która stabilizuje poszczególne elementy żaluzji. Całość kompozycji jest ukazana w bliskim planie, co pozwala dostrzec detale faktury drewna oraz precyzję mechanizmu operacyjnego. Światło padające na żaluzje drewniane 25 mm podkreśla bogactwo ciemnej barwy i tworzy delikatne przejścia tonalne na powierzchni drewna.

Bejcowanie boków lamel

Boki lamel bejcowane są kolorem najbardziej zbliżonym do koloru lamel.


Zdjęcie prezentuje techniczne detale wykończenia i sterowania, jakie posiadają żaluzje drewniane 25 mm w ciemnym, brązowym kolorze o ziarnistej teksturze. Na pierwszym planie, w centralnej części kadru, widoczny jest pionowy, sztywny drążek (pokrętło) służący do regulacji kąta nachylenia lameli. Obok niego zwisa sznurek operacyjny zakończony estetycznym, obłym obciążnikiem wykonanym z drewna w tym samym odcieniu. Po lewej stronie, na białej ramie okiennej, zamontowany jest metalowy, biały wspornik w kształcie litery L, który służy jako dolny punkt mocowania dla żyłki prowadzenia bocznego. Cienka, transparentna żyłka biegnie pionowo od wspornika w górę, przechodząc przez otwory w niewidocznych na tym zbliżeniu lamelach, co zapewnia stabilność konstrukcji przy szybie. W tle, przez czystą szybę okienną, rozpościera się widok na zielony krajobraz z wyraźną linią horyzontu i błękitnym niebem. Jasna rama okna oraz biała ściana poniżej tworzą wyraźny kontrast dla ciemnych elementów systemu, podkreślając detale, którymi cechują się te konkretne żaluzje drewniane 25 mm.

Pokrętło lameli

Do obrotu lameli stosowane są pokrętła drewniane w standardowych wysokościach: 75cm, 100cm, 125cm, 150cm. Możliwe jest wykonanie pokrętła w niestandardowej wysokości. Kolory pokręteł dobierane są do kolorystyki lameli.


Żaluzja drewniana z napędem elektrycznym

Żaluzjami z silnikiem MotionBlinds można wygodnie sterować za pomocą smartfona i aplikacji MotionBlinds przez Bluetooth, bez konieczności korzystania z pilota. Dla większej wygody dostępne jest również sterowanie pilotem radiowym. Dodatkowy mostek Wi-Fi MotionBlinds rozszerza możliwości systemu o obsługę żaluzji przez internet z dowolnego miejsca oraz sterowanie głosowe za pomocą kompatybilnych asystentów.

Napęd elektryczny do żaluzji 25mm
MotionBlinds CM-07v2

Napęd elektryczny do żaluzji 25mm

Moment obrotowy 0,8 Nm
Prędkość znamionowa 34 obr/min
Zasilanie 12 V
Znamionowy pobór mocy 12 W
Częstotliwość radiowa 433 MHz
Prąd znamionowy 1 A
Długość 189 mm
Temperatura pracy 5–60°C

Żaluzja drewniana 25 mm dane techniczne – skok drabinki

Wysokość żaluzji jest uzależniona przez skok drabinki, czyli odległość pomiędzy szczebelkami drabinki. Stosowany skok drabinki żaluzji drewnianej 25mm wynosi 2,2 cm. Czyli wysokość żaluzji to wielokrotność skoku 2,2, cm plus wysokość rynny górnej 2,5 cm oraz wysokość rynny dolnej 2 cm. Wysokość całkowita może zatem nieznacznie odbiegać od wartości podanej w konfiguratorze, co wynika z technologii wykonania żaluzji.


KOLORY ELEMENTÓW W ZALEŻNOŚCI OD WYBRANYCH LAMELI

Kolorystykę można zmienić na indywidualne życzenie klienta, za dopłatą.

Kolekcja Classic

Kolor taśmy Kod taśmy Rynna V13 – kolor Rynna V13 – kod Zatyczka górna Maskownica Pasmanteria – kolor Pasmanteria – kod Dzwonek drewniany – kolor Dzwonek drewniany – kod Bejca Belka dolna Korek
NATURAL 0103 BEIGE 183 LEXAN NATURAL NATURAL 108 NATURAL 5010 – NATURAL 103
MAPLE 0409 CAPPUCCINO 2005 LEXAN MAPLE MAPLE 113 NATURAL 5010 – MAPLE 409
GOLDEN OAK DARK 0303 MAPLE 772093 LEXAN GOLDEN OAK DARK GOLDEN OAK 119 CHERRY WOOD 5016 BUK GOLDEN OAK DARK 303
TIGER EYE 0403 TIGER EYE 772095 LEXAN TIGER EYE TIGER EYE 139 TIGER EYE 5015 BRĄZ TIGER EYE 403
MAHOGANY MAT 0609 MAHOGANY 772098 LEXAN MAHOGANY MAT MAHOGANY 125 WALNUT 5017 MAHOŃ MAHOGANY MAT 609

Kolekcja Vintage

Kolor taśmy Kod taśmy Rynna V13 – kolor Rynna V13 – kod Zatyczka górna Maskownica Pasmanteria – kolor Pasmanteria – kod Dzwonek drewniany – kolor Dzwonek drewniany – kod Bejca Belka dolna Korek
NATURAL 0010 BEIGE 183 LEXAN NATURAL NATURAL 108 NATURAL 5010 – NATURAL 209
MAPLE 0011 MAPLE 772093 LEXAN MAPLE MAPLE 113 MAPLE 5011 BUK MAPLE 409
GOLDEN OAK 0012 GOLDEN OAK MAT 772083 LEXAN GOLDEN OAK LIGHT BROWN 117 GOLDEN OAK 5012 BUK GOLDEN OAK 509
OAK 0013 GOLDEN OAK MAT 772083 LEXAN OAK TIGER EYE 139 OAK 5013 BUK OAK 409
SMOKE GREY 0014 CAPPUCCINO 2005 LEXAN SMOKE GREY SAND 140 SMOKE GREY 5014 JASNY SZARY SMOKE GREY 709
AMERICAN WALNUT 0015 MILK COFFEE 0003 LEXAN AMERICAN WALNUT WALNUT 135 TIGER EYE 5015 BRĄZ AMERICAN WALNUT 403
CHERRY WOOD 0016 ROSE WOOD 772085 LEXAN CHERRY WOOD ROSE WOOD 138 CHERRY WOOD 5016 KASZTAN CHERRY WOOD 703
WALNUT 0017 BROWN 117 LEXAN WALNUT WENGE 150 WALNUT 5017 BRĄZ WALNUT 309
EBONY 0018 BLACK 164 LEXAN EBONY WENGE 150 BLACK COFFEE 5047 BRĄZ WENGE EBONY 309

Kolekcja City

Kolor taśmy Kod taśmy Rynna V13 – kolor Rynna V13 – kod Zatyczka górna Maskownica Pasmanteria – kolor Pasmanteria – kod Dzwonek drewniany – kolor Dzwonek drewniany – kod Bejca Belka dolna Korek
WHITE 0025 WHITE 018 LEXAN WHITE WHITE 009 WHITE 5025 BIEL WHITE 009
PEARL 0026 WHITE 018 LEXAN PEARL BLEACHED WHITE 106 OFF WHITE 5027 BIEL PEARL 002
OFF WHITE 0027 BEIGE 183 LEXAN OFF WHITE BLEACHED WHITE 106 OFF WHITE 5027 – OFF WHITE 002
BLEACHED WHITE 0209 CAPPUCCINO 2005 LEXAN BLEACHED WHITE NATURAL 108 SHELL 5021 – BLEACHED WHITE 209
SAND 0028 GRAY 511 LEXAN SAND SAND 140 SAND 5028 JASNY SZARY SAND 102
LIMESTONE 0029 GRAY 511 LEXAN LIMESTONE LIGHT BLUE 128 LIMESTONE 5029 JASNY SZARY LIMESTONE 302
CLOUD 0030 GRAPHITE 9007 LEXAN CLOUD TAUPE 130 CLOUD 5030 JASNY SZARY CLOUD 202
ANTHRACITE 0402 ANTHRACITE 7016 LEXAN ANTHRACITE SMOKE 402 SMOKE 5041 POPIELATY ANTHRACITE 402
CHARCOAL 0031 ANTHRACITE 7016 LEXAN CHARCOAL ANTHRACITE 433 FROSTED BLACK 5031 POPIELATY CHARCOAL 402
BLACK 0032 BLACK 164 LEXAN BLACK BLACK 145 BLACK 5032 CZERŃ BLACK 109

Kolekcja Tropical

Kolor taśmy Kod taśmy Rynna V13 – kolor Rynna V13 – kod Zatyczka górna Maskownica Pasmanteria – kolor Pasmanteria – kod Dzwonek drewniany – kolor Dzwonek drewniany – kod Bejca Belka dolna Korek
BEIGE 0048 CAPPUCCINO 2005 LEXAN BEIGE SHELL 102 SHELL 5021 – BEIGE 209
NATURAL 0049 BEIGE 183 LEXAN NATURAL MAPLE 113 NATURAL 5010 – NATURAL 103
WENGE 0050 BROWN 117 LEXAN WENGE WALNUT 135 WALNUT 5017 BRĄZ WENGE 403
BLACK 0051 BLACK 164 LEXAN BLACK WALNUT 135 BLACK COFFEE 5047 BRĄZ WENGE BLACK 309
SNOW WHITE 0052 WHITE 018 LEXAN SNOW WHITE WHITE 009 WHITE 5025 BIEL SNOW WHITE 009
PEARL 0053 WHITE 018 LEXAN PEARL BLEACHED WHITE 106 OFF WHITE 5027 BIEL PEARL 002
CLOUD 0055 GRAY 511 LEXAN CLOUD ASH GRAY 120 CLOUD 5030 JASNY SZARY CLOUD 302
CHARCOAL 0056 ANTHRACITE 7016 LEXAN CHARCOAL ANTHRACITE 433 FROSTED BLACK 5031 POPIELATY CHARCOAL 402
PIRATE BLACK 0057 BLACK 164 LEXAN PIRATE BLACK BLACK 145 BLACK 5032 CZERŃ PIRATE BLACK 109
LIGHT NATURAL 0060 CAPPUCCINO 2005 LEXAN LIGHT NATURAL NATURAL 108 NATURAL 5010 – LIGHT NATURAL 209



Uwaga! W przypadku zestawienia jasnych lamel z ciemna drabinka istnieje niewielka mozliwosc zabarwienia lamel.


Komponenty żaluzji

1. Rynna górna stalowa
2. Zakończenie rynny górnej
3. Listwa górna maskująca
4. Lamele drewniane
5. Drabinka
6. Belka dolna
7. Korek dolny
8. Sznurki sterujące
9. Pokrętło
10. Dzwonek
11. Hamulec
12. Mechanizm na pokrętło
13. Zaczep twist
14. Wkład rynny i zaczep drabinki
15. Pręt obrotowy


Właściwości technologiczne żaluzji drewnianych 25 mm

Lamele drewniane wykonane są z naturalnego drewna basswood o szerokości 25 mm. Ich konstrukcja przewiduje standardy tolerancji kształtu i wymiaru.

Rysunek techniczny przedstawiający dopuszczalne normy odkształceń lameli żaluzji drewnianych wraz z tabelami wartości. Po lewej stronie grafiki znajdują się trzy schematyczne rysunki izometryczne pojedynczej lameli, ilustrujące różne rodzaje deformacji: skręcenie wzdłuż osi, wygięcie w łuk na płaszczyźnie poziomej oraz wgięcie pionowe. Przy każdym rysunku umieszczono strzałki pomocnicze wskazujące miejsce pomiaru danego odkształcenia. Po prawej stronie widnieją trzy tabele z danymi technicznymi w języku polskim. Górna tabela określa maksymalne dopuszczalne skręcenie wynoszące 2 mm/m. Środkowa, najbardziej rozbudowana tabela, przedstawia maksymalny dopuszczalny łuk w zależności od długości lameli (L): dla długości do 1,5 m wynosi on 5 mm, dla przedziału od 1,5 m do 2,5 m – 10 mm, dla przedziału od 2,5 m do 3,5 m – 15 mm, a dla lameli powyżej 3,5 m – 20 mm. Dolna tabela informuje o maksymalnym dopuszczalnym wgięciu o wartości 2 mm. Całość sporządzona jest w formie czarnych konturów i tekstu na białym tle, pełniąc rolę specyfikacji jakościowej produktu.

Dopuszczalne są niewielkie wygięcia oraz skręt lamel

Maksymalne dopuszczalne skręcenie: 2mm/m
Maksymalne dopuszczalne wgięcie: 2mm

Uwaga! Przy wysokości żaluzji przekraczającej 150cm istnieje możliwość występowania zjawiska „niedomykania się” lamel w dolnych partiach przesłony. Wynika to z cechy konstrukcyjnej całego systemu odpowiedzialnego za obrót lamel. Nawet przy pełnym obrocie i wyraźnie wyczuwalnym oporze, przednia i tylna część drabinki nie będzie miała możliwości „zejścia się” w jedną płaszczyznę, co powoduje widoczne prześwity między lamelami.


Więcej na temat właściwości technicznych i jakościowych znajdziesz w pliku.

Do produkcji  żaluzji drewnianych 25mm wykorzystywane jest naturalne drewno lipowe Basswood, znane z odporności na blaknięcie i różnorodności odcieni. Naturalne właściwości drewna, takie jak usłojenie czy sęki, są akceptowalne i podkreślają autentyczność materiału. Zmiany w percepcji koloru drewna mogą wystąpić w zależności od kąta padania światła, co jest naturalną cechą drewna. Na brzegach lamel mogą występować niewielkie uszczerbienia. Belka dolna i maskownica mogą być wykonane z drewna o nieco odmiennych odcieniach, co może być delikatnie widoczne spod bejcy. Cechy uznawane przez niektórych za wady świadczą o naturalnym pochodzeniu produktu oraz są jego niezaprzeczalnym atutem.
