Żaluzje fasadowe C50 Slim Dane techniczne

Żaluzja C50 Slim Aluprof posiada pióra z domieszką magnezu, dzięki czemu charakteryzuje się zwiększoną elastycznością i trwałością. System cechuje się mniejszą kasetą niż standardowe żaluzje.

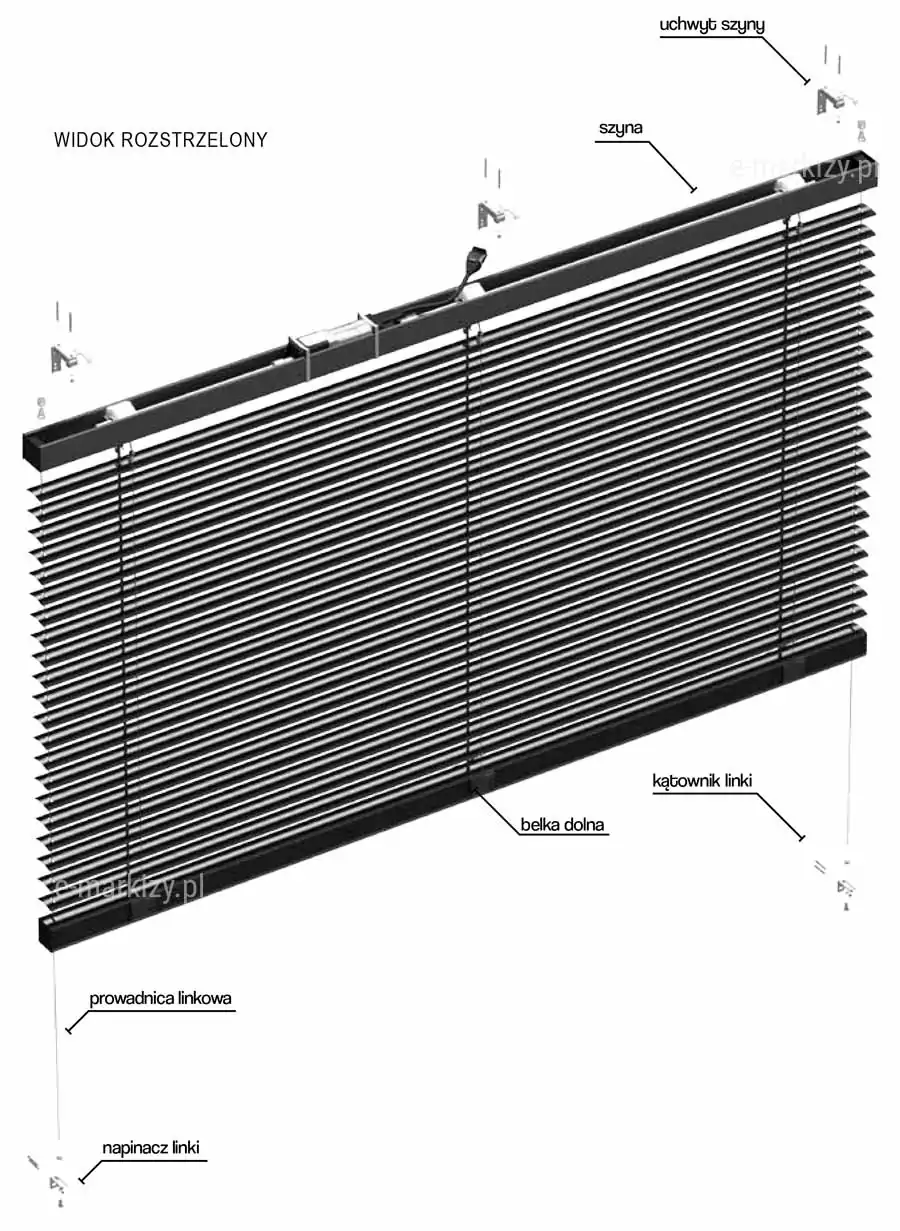

Grafika techniczna zatytułowana „WIDOK ROZSTRZELONY” przedstawia poszczególne komponenty żaluzji fasadowej C50 Slim w rozłożeniu montażowym. Centralnym elementem jest pakiet poziomych, ciemnych lameli zawieszonych na systemie tasiemek, zakończony u dołu belką dolną. Nad lamelami znajduje się otwarta szyna górna z widocznym mechanizmem napędowym i okablowaniem, do której przyporządkowano trzy uchwyty szyny umieszczone powyżej. Po bokach oraz w dolnej części grafiki rozmieszczono elementy systemu prowadzenia linkowego: prowadnicę linkową przechodzącą przez krawędzie lameli, kątowniki linki oraz napinacze linki znajdujące się na samym dole schematu. Wszystkie kluczowe części składowe są precyzyjnie wskazane za pomocą linii pomocniczych z opisami tekstowymi, co ułatwia identyfikację elementów montażowych całego systemu.

Żaluzja C50 Slim – Komponenty

– szyna
– uchwyt szyny
– prowadnica linkowa
– kątownik linki
– napinacz linki

Żaluzje fasadowe C50 Slim Dane techniczne

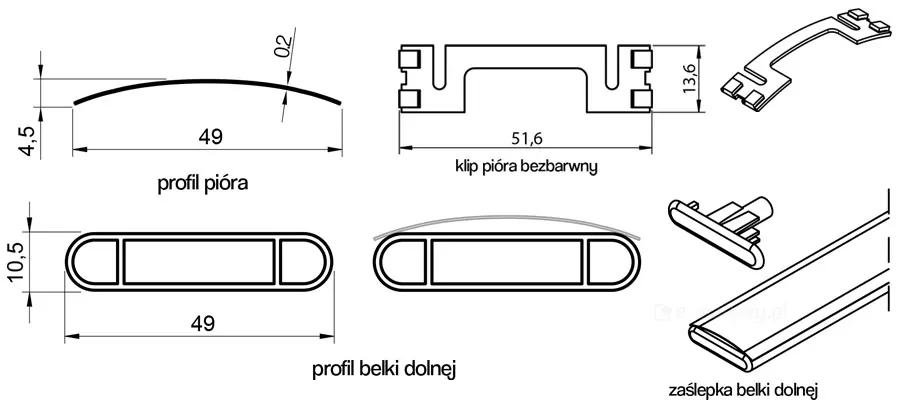

Profil i pióra lameli C50 Slim

– Profil pióra
– Klip pióra
– Profil belki dolnej
– Zaślepka belki dolnej

Wizualizacja techniczna żaluzji fasadowej w systemie linkowym model C50 Slim przedstawiona w kolorze czarnym lub antracytowym na białym tle. Konstrukcja posiada otwartą od góry szynę montażową o przekroju ceownika, w której widoczne są elementy mechanizmu napędowego, w tym silnik elektryczny z wyprowadzonym przewodem zasilającym oraz łożyska wałka. Pod szyną znajduje się pakiet płaskich lameli o szerokości 50 mm, które są połączone systemem drabinek sznurkowych rozmieszczonych w trzech pionowych rzędach, co zapewnia stabilność szerokiego pancerza. Lamele mają profil typu Slim, charakteryzujący się minimalną grubością, co pozwala na optymalne złożenie żaluzji w górnej części. Po bokach oraz w środkowej części widoczne są stalowe linki prowadzące, które stabilizują poziome pióra przed działaniem wiatru. Na dole żaluzja wykończona jest solidną listwą dolną w kolorze dopasowanym do całości, a po lewej stronie u dołu znajduje się detal stalowego uchwytu mocującego linkę prowadzącą do podłoża. Żaluzja jest ukazana w pozycji częściowo rozwiniętej z lamelami ustawionymi poziomo, prezentując pełną strukturę komponentów sterujących i montażowych.

Zbliżenie lameli żaluzji fasadowej C50L z prowadzeniem linkowym. lamele w kolorze czarnym, tekstylia szare, całość widoczna na tle jasnej ściany.

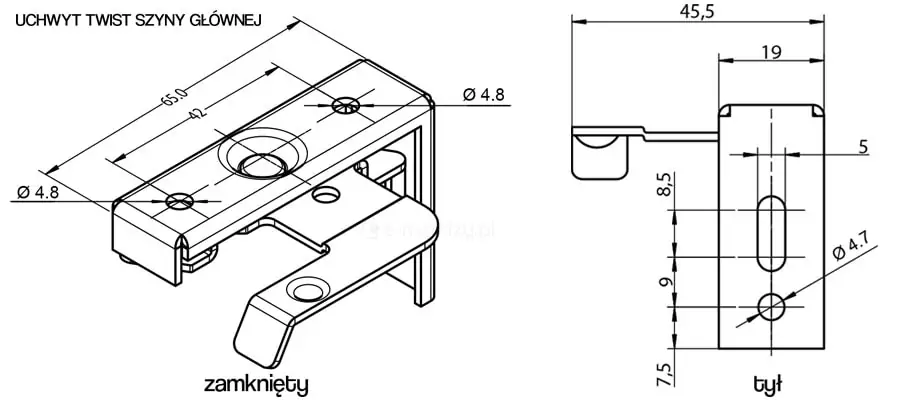

Rysunek techniczny na białym tle przedstawia szczegółowe wymiarowanie uchwytu typu Twist przeznaczonego do montażu szyny głównej żaluzji C50 Slim. Po lewej stronie widoczny jest rzut izometryczny zamkniętego uchwytu z naniesionymi długościami: całkowitą wynoszącą 65 mm oraz rozstawem otworów montażowych równym 42 mm. Wskazano również średnicę otworów montażowych górnych wynoszącą 4,8 mm. Po prawej stronie zamieszczono widok uchwytu od tyłu, który prezentuje jego szerokość wynoszącą 19 mm oraz całkowity wysięg mechanizmu blokującego równy 45,5 mm. Na schemacie tylnym wyszczególniono także wymiary pionowe: odległość 7,5 mm od dolnej krawędzi do środka pierwszego otworu, 9 mm przerwy między otworami oraz wysokość podłużnego otworu fasolkowego wynoszącą 8,5 mm i szerokość 5 mm. Wszystkie elementy graficzne są wykonane w formie czarnego szkicu liniowego z precyzyjnymi liniami wymiarowymi.

Standardowy uchwyt szyny głównej żaluzji

– uchwyt twist

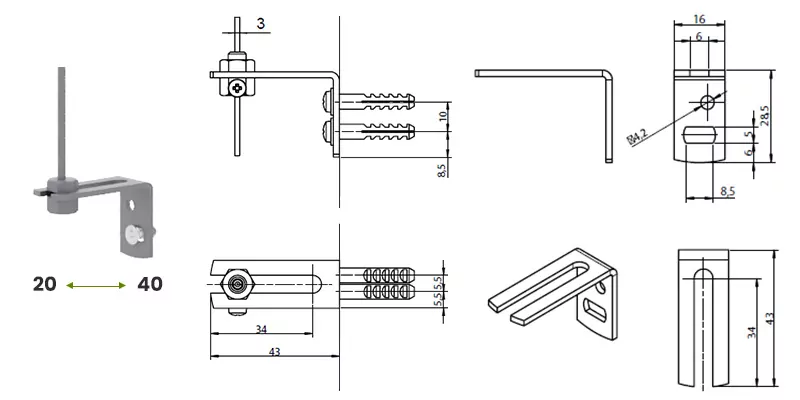

Rysunek techniczny na białym tle prezentuje szczegółowe wymiarowanie uchwytu prowadzenia linkowego żaluzji C50 Slim, przedstawionego w kilku rzutach i widokach. Po lewej stronie znajduje się wizualizacja 3D szarego, kątowego wspornika z zamontowaną linką prowadzącą, pod którą umieszczono zakres regulacji od 20 do 40 mm. Środkowa część grafiki zawiera rzuty boczne i górne z naniesionymi wymiarami montażowymi: całkowita długość ramienia wynosi 43 mm, a długość otworu regulacyjnego to 34 mm. Na schemacie widoczne są również kołki rozporowe o rozstawie 10 mm. Prawa strona rysunku przedstawia widoki frontowe i izometryczne uchwytu, wyszczególniając szerokość elementu wynoszącą 16 mm, wysokość 28,5 mm oraz średnicę otworu montażowego 4,2 mm. Wszystkie detale konstrukcyjne, w tym otwory fasolkowe i blokady linki, zostały opatrzone precyzyjnymi liniami wymiarowymi w milimetrach.

Kątownik mocujący linkę żaluzyjną

Grafika techniczna na białym tle prezentuje szczegółową budowę oraz wymiary napinacza przeznaczonego do montażu podłogowego prowadzenia linkowego żaluzji C50 Slim. Po lewej stronie umieszczono rysunek schematyczny elementu w przekroju pionowym, na którym zaznaczono wysokość górnej części wynoszącą 20 mm, średnicę korpusu 18 mm oraz średnicę dolnej sekcji 14 mm. Na schemacie wskazano również śrubę blokującą umieszczoną w górnej części walca. Środkowa i prawa część grafiki przedstawia wizualizacje 3D napinacza w kolorze szarym w trzech rzutach: od góry, w perspektywie oraz z boku. Komponent ma formę cylindryczną z wielokątną nakrętką kontrującą u podstawy, co umożliwia stabilne przytwierdzenie systemu linkowego do podłoża i precyzyjną regulację naciągu.

Napinacz podłogowy linki żaluzyjnej

Żaluzje fasadowe C50 Slim Dane techniczne – Sterowanie ręczne żaluzjami

Żaluzją Slim standardowo sterujemy ręcznie sznurkami (osobny do zwijania lameli i do regulowania kąta pochyłu). Stronę sterowania ręcznego wybiera się patrząc od wewnątrz pomieszczenia.

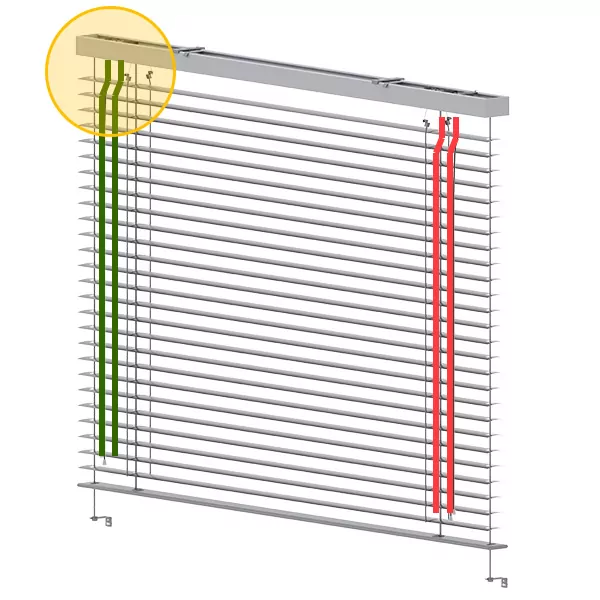

Grafika przedstawia wizualizację żaluzji fasadowej C50 Slim w kolorze srebrnym z zaznaczonym schematem sterowania umieszczonym po lewej stronie produktu. W lewym górnym rogu, na krawędzi szyny górnej, znajduje się żółte koło wskazujące lokalizację napędu. Od tego punktu wyprowadzone są dwie pionowe, zielone linie biegnące wzdłuż lewej krawędzi żaluzji, natomiast po przeciwnej, prawej stronie, widoczne są dwie analogiczne linie w kolorze czerwonym. Schemat ten obrazuje wariant konstrukcyjny z rozdzielonymi mechanizmami podciągania i obracania lameli, gdzie napęd zlokalizowany jest po lewej stronie systemu. Konstrukcja żaluzji wykorzystuje prowadzenie linkowe ze stalowymi odciągami, które są stabilizowane przy podłożu za pomocą dolnych uchwytów kątowych.

Strona lewa (pochył lameli osobno)

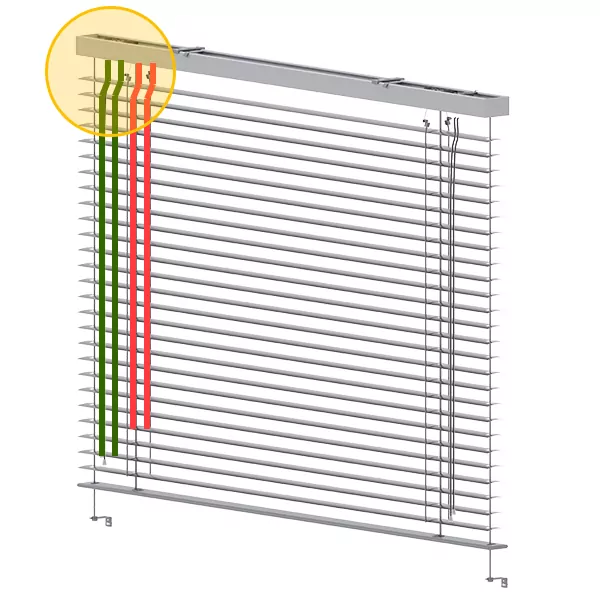

Grafika przedstawia wizualizację żaluzji fasadowej C50 Slim w kolorze srebrnym z zaznaczonym schematem sterowania zintegrowanego po lewej stronie produktu. W lewym górnym rogu szyny głównej umieszczono żółte koło wskazujące lokalizację mechanizmu napędowego. Bezpośrednio pod nim, po lewej stronie żaluzji, przebiegają obok siebie cztery pionowe, kolorowe linie zilustrowane wzdłuż całej wysokości osłony: dwie zielone linie znajdujące się bliżej krawędzi oraz dwie czerwone linie położone tuż obok nich. Schemat ten obrazuje wariant konstrukcyjny, w którym wszystkie kanały dla tasiemek i sznurków sterujących są skupione w jednym bloku po lewej stronie systemu. Płaszczyzna żaluzji stabilizowana jest pionowo przez prowadzenie linkowe zamocowane do podłoża za pomocą dolnych uchwytów kątowych.

Strona lewa (pochył lameli połączony)

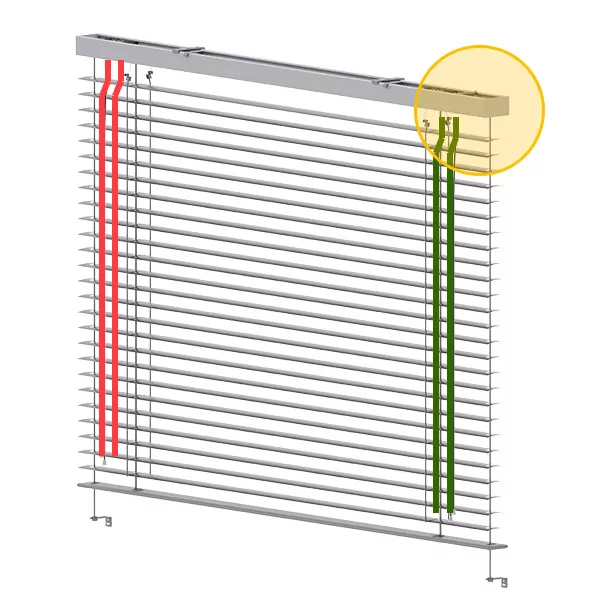

Grafika przedstawia wizualizację żaluzji fasadowej C50 Slim w kolorze srebrnym z zaznaczonym schematem rozmieszczenia mechanizmów sterujących w wersji rozdzielonej. W prawym górnym rogu, na szynie górnej, umieszczono żółte koło wskazujące lokalizację napędu. Od tego punktu wyprowadzone są dwie pionowe, zielone linie biegnące przez całą wysokość żaluzji po jej prawej stronie, natomiast po przeciwległej, lewej stronie widoczne są dwie analogiczne linie w kolorze czerwonym. Schemat ten ilustruje wariant konstrukcyjny, w którym elementy napędowe i podtrzymujące płaszczyznę żaluzji są rozmieszczone symetrycznie po obu stronach systemu. Konstrukcja żaluzji opiera się na prowadzeniu linkowym ze stalowymi odciągami zamocowanymi do podłoża za pomocą dolnych uchwytów kątowych.

Strona prawa (pochył lameli osobno)

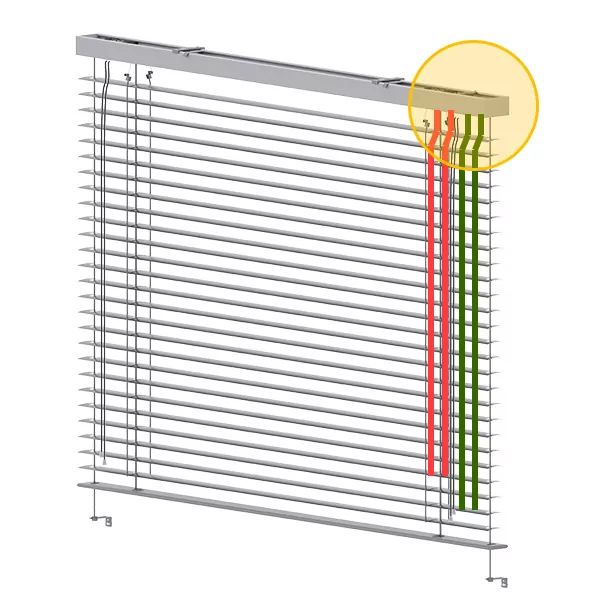

Grafika przedstawia wizualizację żaluzji fasadowej C50 Slim w kolorze srebrnym, zamontowanej na prowadnicach linkowych. Głównym elementem ilustracji jest schematyczne wskazanie wyprowadzenia sterowania po prawej stronie produktu. W prawym górnym rogu, na wysokości szyny górnej, umieszczono żółte koło zaznaczające obszar mechanizmu sterującego. Z tego punktu wychodzą cztery pionowe, kolorowe linie biegnące wzdłuż wysokości żaluzji: dwie czerwone linie znajdujące się bliżej krawędzi bocznej oraz dwie zielone linie położone nieco głębiej. Linie te mają za zadanie zilustrować kanały przelotowe dla tasiemek i sznurków sterujących w wariancie z napędem zintegrowanym po prawej stronie. Całość konstrukcji spoczywa na dolnej belce obciążającej, a stabilizację pionową zapewniają linki stalowe zamocowane do podłoża za pomocą kątowych uchwytów.

Strona prawa (pochył lameli połączony)

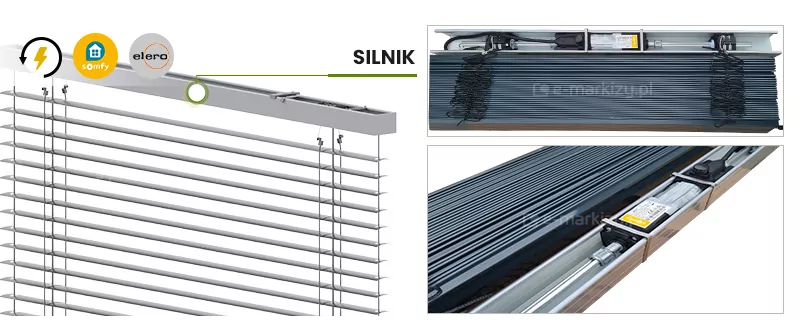

Grafika techniczna przedstawia szczegóły napędu elektrycznego stosowanego w żaluzjach fasadowych C50 Slim Aluprof. Po lewej stronie widoczna jest wizualizacja górnej części żaluzji w kolorze srebrnym z zaznaczonym miejscem montażu silnika wewnątrz szyny. Nad szyną umieszczono ikony producentów automatyki: Somfy oraz Elero. Prawa strona grafiki zawiera dwa zdjęcia rzeczywiste mechanizmu. Górne zdjęcie ukazuje silnik osadzony centralnie w stalowej rynnie górnej, połączony z wałem napędowym i systemem tasiemek. Dolne zdjęcie to zbliżenie na silnik marki Somfy z widoczną etykietą techniczną, zamontowany stabilnie wewnątrz profilu rynny. Całość podkreśla możliwość pełnej automatyzacji osłony przy zachowaniu estetycznego ukrycia elementów napędowych w konstrukcji szyny.

Sterowanie żaluzjami z napędem

W przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony żaluzji.

Zobacz informacje o napędach Zobacz informacje o automatyce

Żaluzja C50 SLIM Aluprof

Zastosowanie:
Żaluzja C50 Slim została zaprojektowana z myślą do zastosowania wewnątrz budynków mieszkalnych i biurowych.

Charakterystyka wyrobu:
– Przeznaczone do montażu na otworach okiennych
– Ograniczają dostęp światła słonecznego do pomieszczenia
– Zwiększają udział światła rozproszonego w pomieszczeniu
– Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach
– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń
– Ograniczają przenikanie hałasu do wnętrza budynku
– Nie wydzielają toksycznych substancji w trakcie eksploatacji
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół
i pozostawanie tam w stanie zawieszenia
– Napęd ręczny – brak konieczności zasilania
– Ruch w górę i dół odbywa się z użyciem mechanizmu sterującego (ręcznego – napęd sznurkowy)
– Opcjonalnie ruch w górę i dół odbywa się z użyciem silnika
– Odwrócona szyna główna z ekstrudowanego aluminium
– Możliwość ukrycia żaluzji we wnęce lub suficie podwieszanym
– Płaskie pióra w kształcie litery C o grubości 0.21 mm
– Lamele z dodatkiem magnezu zapewniającego trwałość i elastyczność
– Płynne sterowanie kątem pochyłu lameli umożliwiające swobodną regulację natężenia światła
– Opcjonalnie perforowane lamele
– Prowadnice linkowe ze stali nierdzewnej o średnicy 1.6 mm z oplotem poliamidowym lub wersja wolno wiszącą
– Minimalna wysokość pakietu
– Konstrukcja lakierowana proszkowo
– kolorystyka: RAL lub zbliżona do RAL

Żaluzje fasadowe C50 Slim Dane Techniczne – PARAMETRY TECHNICZNE:

Szerokość maksymalna: 4 m
Wysokość maksymalna: 3,5 m
Szerokość lameli: 49 mm
Wysokość lameli: 4,5 mm

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 93 W do 115 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 0,5 A ( w zależności od typu silnika )
– stopień ochrony IP 44, IP54
– czas pracy ciągłej od 5 do 6 min
– moment obrotowy 6 Nm
– prędkość obrotowa od 24 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C

Napęd ręczny: Sznurki:
Długość sznurów 200cm
Zabezpieczenie sznurów: Bezbarwne: uchwyt zabezpieczający sznurka oraz końcówki sznurka
Kolor konstrukcji RAL
Zastosowanie Wewnętrzne
