Żaluzje Fasadowe C50 Slim – Pomiar

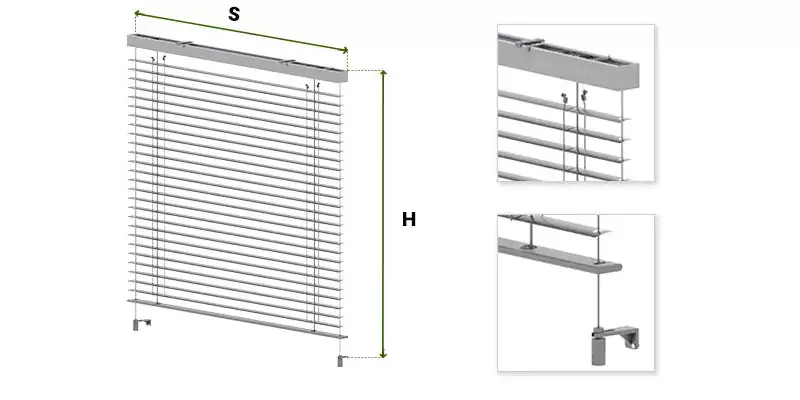

Schemat techniczny żaluzji fasadowej C50 Slim prezentujący sposób pomiaru konstrukcji oraz detale jej budowy na białym tle. Główna część grafiki po lewej stronie przedstawia widok izometryczny kompletnej żaluzji składającej się z górnej rynny montażowej, poziomych lameli oraz dolnej belki obciążającej. Szerokość całkowita żaluzji mierzona wzdłuż rynny górnej została oznaczona dużą literą S z zieloną linią pomocniczą zakończoną strzałkami. Wysokość całkowita żaluzji mierzona od krawędzi rynny górnej do dolnego elementu mocującego prowadnicy linkowej została oznaczona dużą literą H z pionową zieloną linią pomocniczą. Po prawej stronie znajdują się dwa mniejsze zdjęcia szczegółowe w kwadratowych ramkach. Górne zbliżenie pokazuje detale rynny górnej oraz mechanizm mocowania drabinek przytrzymujących lamele. Dolne zbliżenie prezentuje wykończenie żaluzji w tym dolną belkę końcową oraz system prowadzenia bocznego opartego na stalowej lince zakończonej napinaczem przymocowanym do kątownika montażowego ściennego. Cała konstrukcja jest utrzymana w jasnej srebrzysto-szarej kolorystyce z widocznymi cienkimi linkami prowadzącymi przechodzącymi przez otwory w lamelach.

S – Szerokość żaluzji do 400cm
H – Wysokość żaluzji do 350cm

Określając wymiary żaluzji fasadowych, podajemy zawsze jej zewnętrzne skrajne wartości, czyli szerokość S i wysokość H.



Szerokość lameli jest równa podanej szerokości całkowitej systemu. Dla montażu wnękowego zalecamy zamówienie systemu o mniejszej szerokości od wymiaru wnęki, aby zminimalizować możliwość ocierania lameli o ścianki boczne podczas pracy.


Żaluzje Fasadowe C50 Slim – Pomiar – wersja ręczna i elektryczna

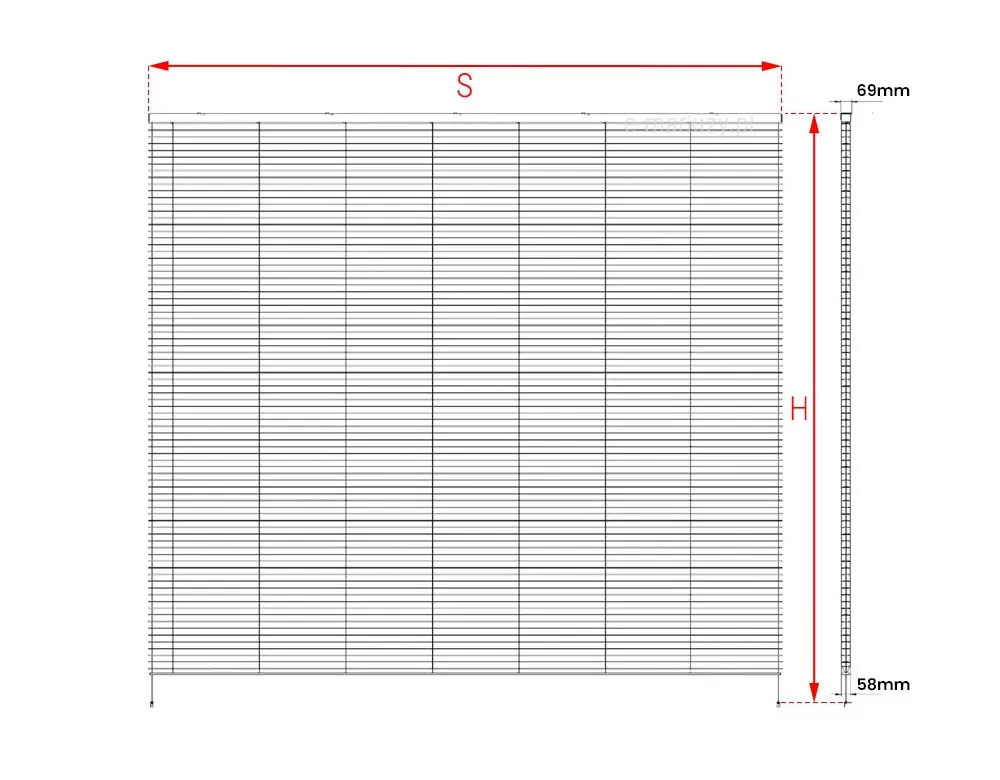

Schemat techniczny przedstawia wytyczne dotyczące pomiaru żaluzji fasadowej C50 Slim w widoku od przodu oraz z boku. Na głównym rysunku frontowym zaznaczono czerwoną strzałką poziomą szerokość całkowitą systemu opisaną literą S oraz czerwoną strzałką pionową wysokość całkowitą opisaną literą H. Rysunek pomocniczy po prawej stronie prezentuje profil boczny żaluzji, na którym wskazano głębokość rynny górnej wynoszącą 69 mm oraz głębokość dolnej części pakietu wraz z prowadzeniem linkowym wynoszącą 58 mm. Całość ma formę czarno-białego szkicu konstrukcyjnego na białym tle, z wyraźnie zaznaczonymi liniami pomocniczymi określającymi gabaryty produktu niezbędne do prawidłowego montażu.
Żaluzja Ręczna

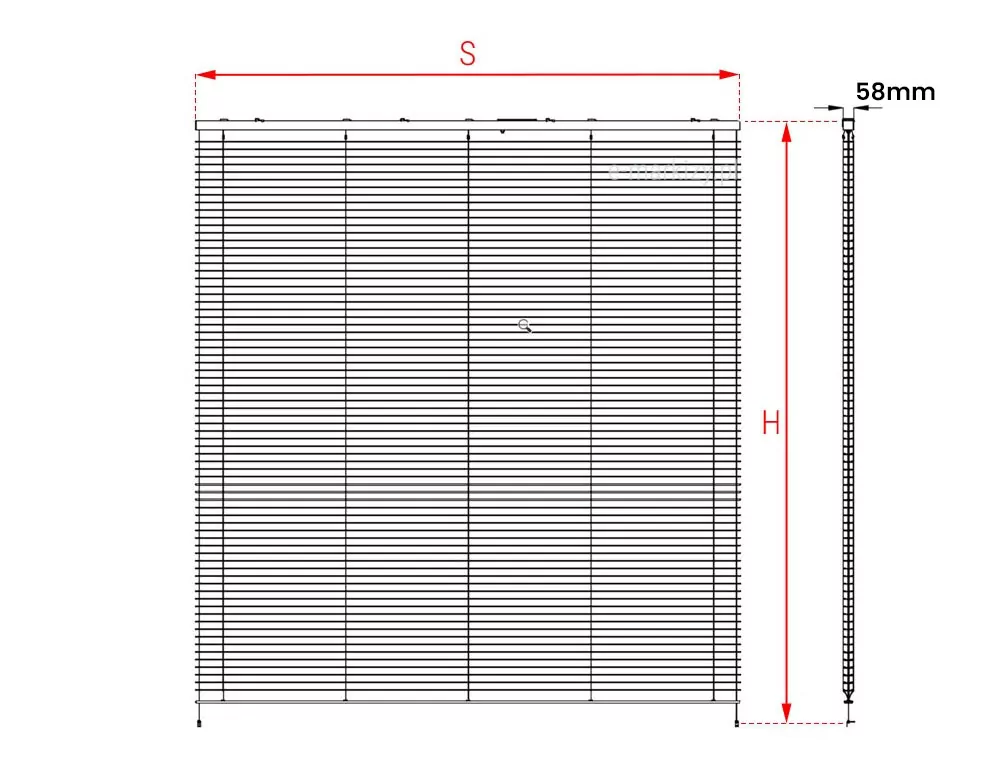

Schemat techniczny na białym tle prezentuje zasady pomiaru żaluzji fasadowej C50 Slim w wersji z napędem elektrycznym. Na rysunku frontowym zaznaczono czerwonymi strzałkami dwa kluczowe wymiary: szerokość całkowitą oznaczoną literą S oraz wysokość całkowitą oznaczoną literą H. Obok znajduje się widok z boku, który ilustruje profil pionowy żaluzji. Na przekroju bocznym wskazano głębokość górnej szyny montażowej oraz pakietu lameli, która wynosi 58 mm. Rysunek jest precyzyjnym szkicem konstrukcyjnym z wyraźnym podziałem na poziome lamele i pionowe prowadzenie linkowe, przeznaczonym do celów projektowych i montażowych.
Żaluzja Elektryczna

Rysunek techniczny na białym tle prezentuje przekroje poprzeczne trzech kluczowych komponentów systemu żaluzji C50 Slim wraz z ich szczegółowym wymiarowaniem w milimetrach. Pierwszy schemat od lewej, opisany jako widok lameli, pokazuje łukowaty profil o szerokości 49 mm, wysokości 4,5 mm oraz grubości materiału 0,2 mm. Środkowy rysunek przedstawia widok belki dolnej, która ma formę spłaszczonego owalu o szerokości 49 mm i wysokości 10,5 mm, z widocznymi wewnętrznymi komorami wzmacniającymi. Trzeci schemat obrazuje widok belki dolnej z nałożoną na nią lamelą, gdzie całkowita wysokość takiego złożenia wynosi 13,5 mm przy zachowaniu standardowej szerokości 49 mm. Wszystkie grafiki są czarno-białe i zawierają precyzyjne linie wymiarowe oraz opisy tekstowe pod każdym z profili.

Pióra lameli C 50 przekroje

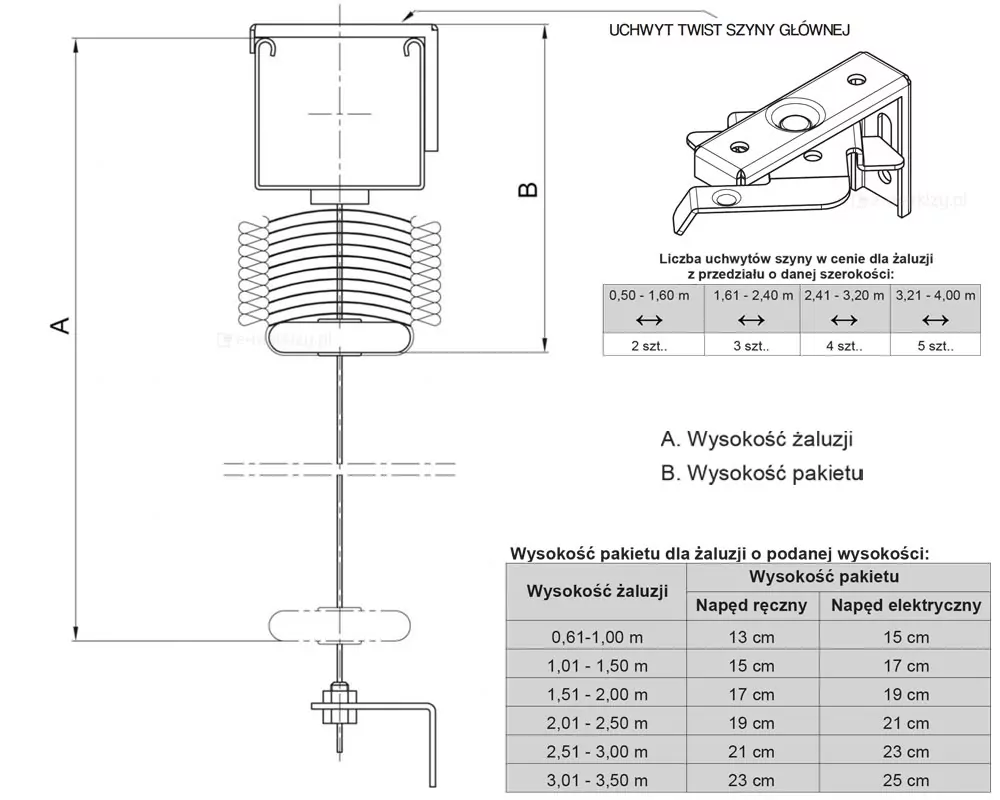

Rysunek techniczny na białym tle przedstawia parametry wysokościowe i montażowe żaluzji fasadowej C50 Slim. Po lewej stronie znajduje się schematyczny przekrój boczny systemu, na którym literą A oznaczono całkowitą wysokość żaluzji, a literą B wysokość pakietu złożonych lameli wraz z rynną górną. W górnej prawej części widoczny jest izometryczny rysunek metalowego uchwytu typu Twist, służącego do mocowania szyny głównej, wraz z tabelą określającą wymaganą liczbę uchwytów (od 2 do 5 sztuk) w zależności od szerokości żaluzji w przedziale od 0,50 m do 4,00 m. Poniżej zamieszczono szczegółową tabelę zestawczą „Wysokość pakietu dla żaluzji o podanej wysokości”, która porównuje wysokość pakietu (B) dla napędu ręcznego i elektrycznego w zależności od wysokości całkowitej (A). Wartości wysokości pakietu wahają się od 13 cm do 23 cm dla napędu ręcznego oraz od 15 cm do 25 cm dla napędu elektrycznego, przy wysokościach żaluzji od 0,61 m do 3,50 m.

Wymiary pakietu żaluzji

A – Wysokość żaluzji
B – Wysokość pakietu


Strona dotyczy żaluzji C50 Slim firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Blacha osłonowa nie jest opcją wymaganą. Więcej informacji można znaleźć w konfiguratorze lub na stronie z danymi technicznymi produktu.
