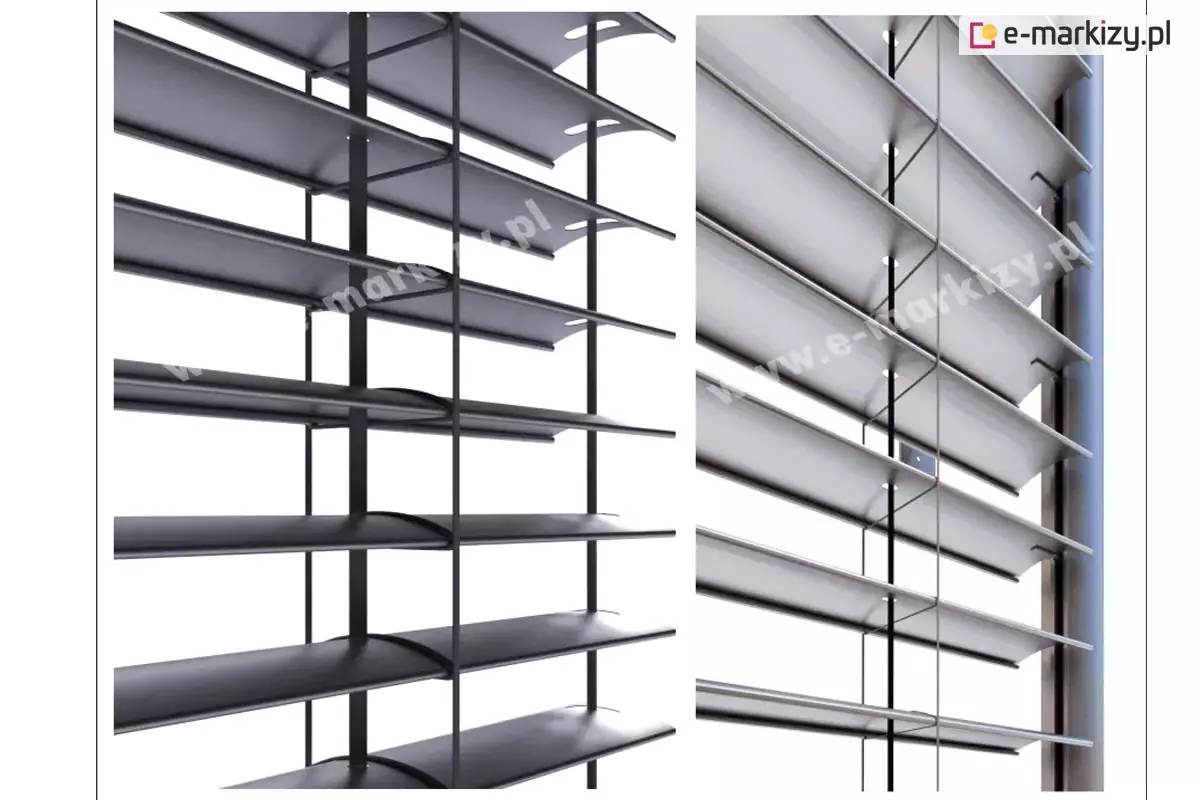

Żaluzje fasadowe C50 Sposoby Montażu

Zasadniczo rozróżniamy 2 typy montażu żaluzji. WARIANT 1. we wnęce okiennej i WARIANT 2. na ścianę lub fasadę
Poniżej szczegółowe omówienie dwóch wariantów.

ZDJĘCIE NR 1

– przy montażu we wnęce w większości przypadków stosuje się blachę osłonową, np. TYP 1 (zdjęcie nr 4),
– można również nie stosować blach osłonowych i zabudować górną część żaluzji, np. jak na zdjęciu nr 6,

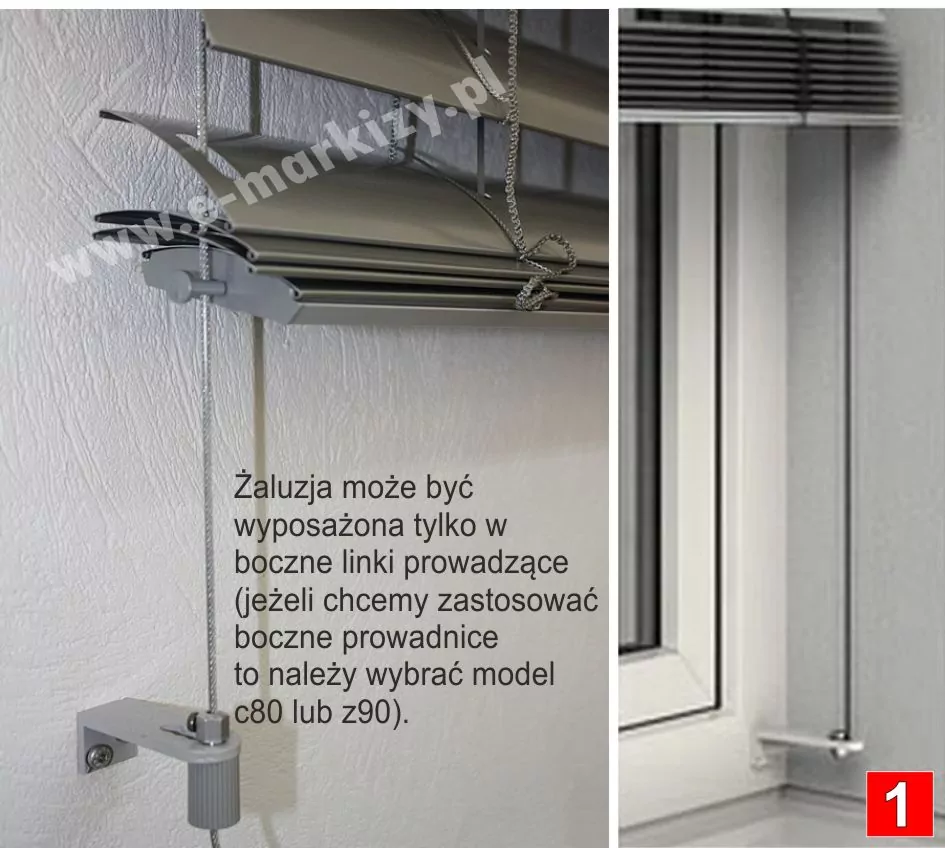

– prowadnice linkowe mogą być montowane na uchwytach do ramy okna lub do ściany przy oknie (zdjęcie nr 1).

ZDJĘCIE NR 2

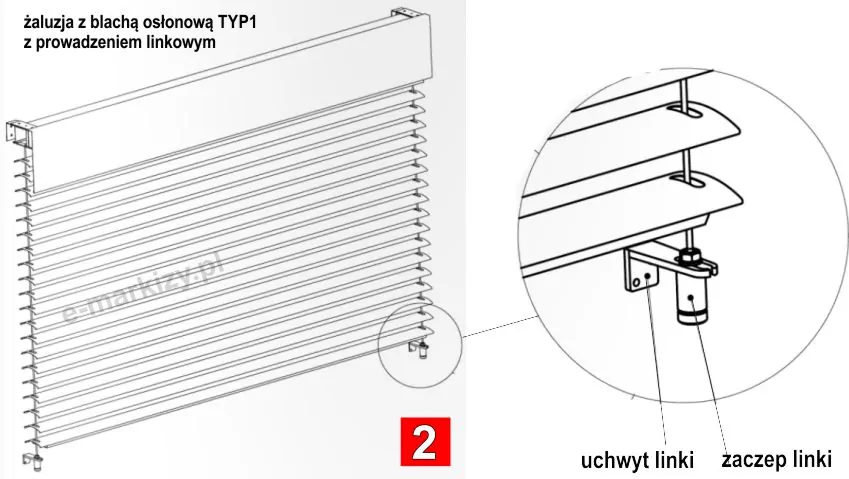

Przedstawia tzw. prowadnice linkowe. Linkę mocujemy do ściany lub podłoża za pomocą specjalnych uchwytów. W zestawie znajduje się również zaczep linki, służący do jej naciągnięcia.

ZDJĘCIE NR 3

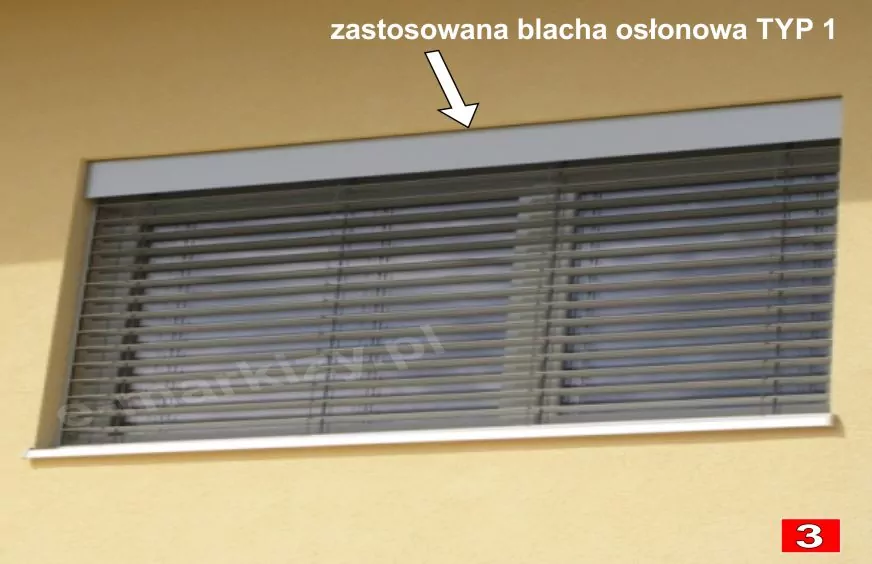

Przedstawia typowy montaż we wnęce z zastosowaniem blachy osłonowej TYP 1. Dodatkowo do blachy można zamontować boczne zaślepki.

Zestawienie trzech wizualizacji technicznych prezentujących montaż zewnętrznej żaluzji fasadowej typu C50 z wykorzystaniem blachy osłonowej typu 1. Po lewej stronie znajduje się szczegółowy przekrój budowlany przez otwór okienny, pokazujący sposób osadzenia kasety żaluzji w nadprożu, ułożenie pakietu lameli o charakterystycznym profilu w kształcie litery C oraz detale konstrukcyjne systemu montażowego w zestawieniu z murem z cegły ceramicznej i warstwą izolacji termicznej. Górne zdjęcie po prawej stronie ukazuje zbliżenie na estetyczne wykończenie zewnętrzne, gdzie jasna blacha osłonowa skutecznie zakrywa mechanizm podnoszący, tworząc gładką powierzchnię na elewacji. Dolne zdjęcie po prawej stronie prezentuje gotowy montaż żaluzji na elewacji wykonanej z kamienia lub bloczków betonowych, gdzie pakiet aluminiowych lameli w kolorze srebrnym jest opuszczony częściowo przed dużym przeszkleniem z drewnianą ramą okienną, a całość konstrukcji jest wkomponowana w otwór okienny, zapewniając ochronę przed nadmiernym nagrzewaniem się wnętrz przy zachowaniu funkcjonalności stolarki.

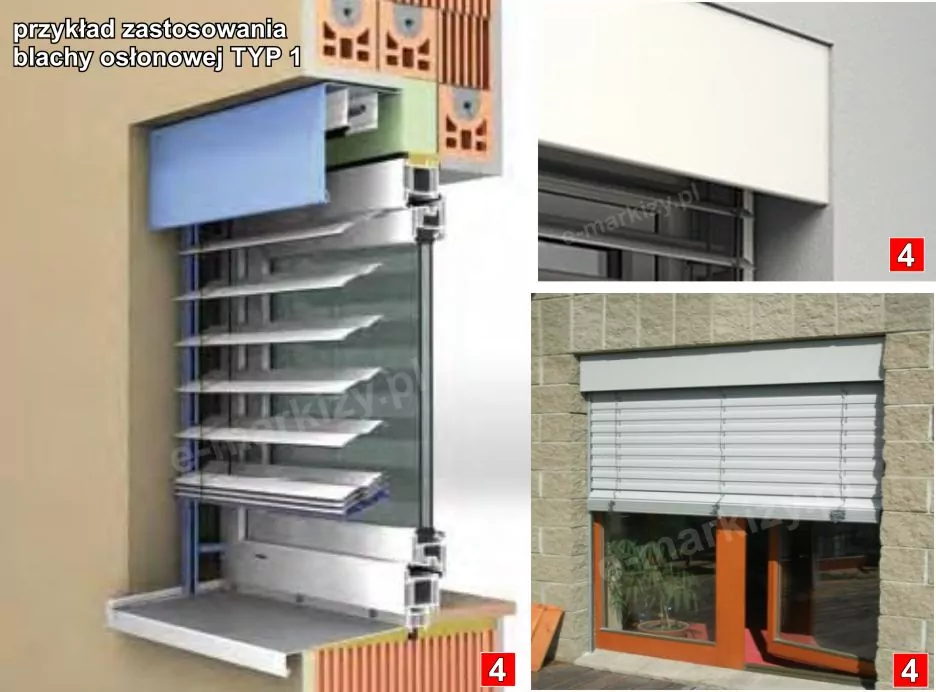

ZDJĘCIE NR 4

Przedstawia typowy montaż wnękowy z zastosowaniem blachy osłonowej.

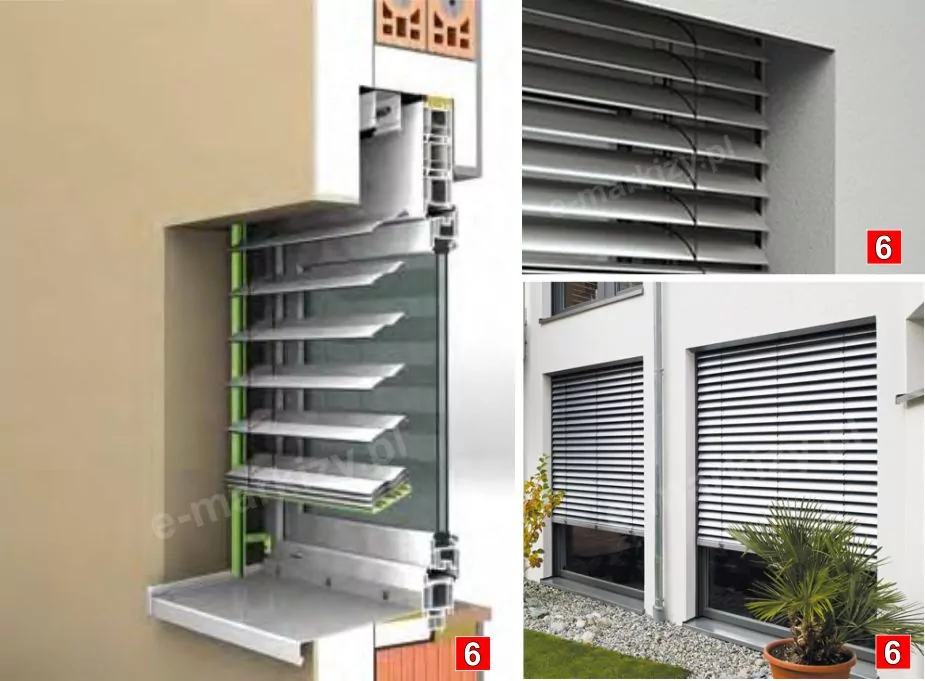

ZDJĘCIE NR 6

Przedstawia typowy montaż wnękowy, gdzie można zabudować przednią blachę osłonową. Po zwinięciu lameli do góry, będą one całkowicie niewidoczne. Przy takim montażu stosuje się zazwyczaj blachę osłonową np. Typ 1 i Typ3

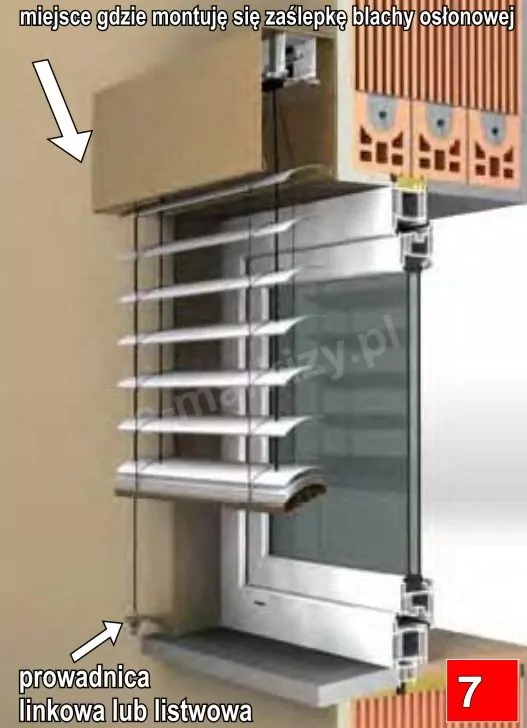

ZDJĘCIE NR 7

Prowadnice linkowe

Żaluzje fasadowe C50 Sposoby Montażu

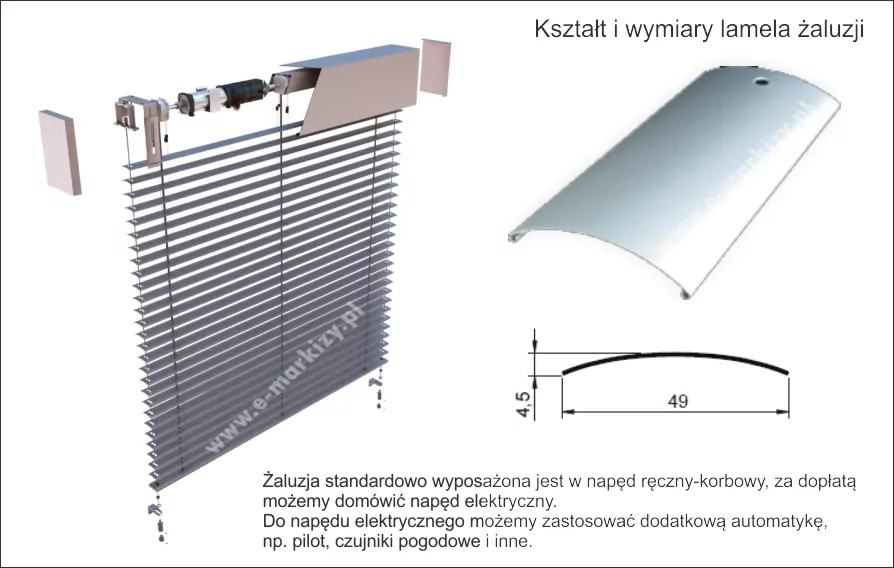

Grafika techniczna prezentuje budowę i parametry techniczne żaluzji fasadowej model C50 Slim. Po lewej stronie znajduje się wizualizacja 3D kompletnego systemu żaluzji w kolorze szarym, ukazująca mechanizm rynny górnej z widocznym napędem, szynami oraz elementami osłonowymi. Z rynny wyprowadzone są linki prowadzące, na których zawieszone są poziome lamele oraz dolna listwa obciążająca. W prawej górnej części zdjęcia umieszczono zbliżenie na pojedynczy lamel o lekko wygiętym, łukowatym kształcie z otworem na tasiemkę. Poniżej znajduje się rysunek techniczny przekroju poprzecznego lameli z naniesionymi wymiarami w milimetrach, gdzie szerokość wynosi 49 mm, a wysokość łuku 4,5 mm. W dolnej części grafiki widnieje blok tekstowy informujący o standardowym wyposażeniu w napęd korbowy oraz możliwości zastosowania napędu elektrycznego z automatyką pogodową i sterowaniem zdalnym.

Strona dotyczy żaluzji C50L firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Blacha osłonowa nie jest opcją wymaganą. Możliwy jest montaż żaluzji bez blach osłonowych. W takim wypadku montowana jest bezpośrednio do sufitu lub – za pomocą dodatkowych uchwytów głównych – do ściany lub sufitu. Więcej informacji można znaleźć w konfiguratorze lub na stronie z danymi technicznymi produktu.
