Żaluzje fasadowe Cube Oval rodzaje uchwytów

Żaluzja fasadowa z kasetą typu Cube lub Oval i jej poszczególne komponenty mogą być mocowane na różnego rodzaju uchwytach. Poniżej przedstawiamy najpopularniejsze rozwiązania montażu prowadnic na uchwytach.

Prowadnica listwowa, mocowana jest za pomocą uchwytów montażowych. W ofercie do wyboru dwa rodzaje uchwytów: uchwyt „wzdłużny” regulowany (z regulacją 52-58 mm) oraz uchwyt „prosty” stały (ze stałą długością uchwytu – do wyboru – zazwyczaj w standardzie stosujemy 57 mm). Uchwyty spełniają taką samą funkcję i różnią się tylko wyglądem i regulacją.

Ilość uchwytów dobierana jest automatycznie, proporcjonalnie do wysokości prowadnic (zazwyczaj jest to 2-4 uchwytów na jedną prowadnicę). Uchwyty lakierowane są pod kolor konstrukcji (prowadnic). Aby uzyskać więcej informacji kliknij i zobacz „informacje o uchwytach” poniżej.

Zobacz informacje o prowadnicach

Żaluzje fasadowe Cube Oval rodzaje uchwytów

Rysunek techniczny przedstawia specyfikację i schemat budowy uchwytu samonośnego typu B, stosowanego w systemie Refleksol 103. Na grafice znajdują się szczegółowe rzuty z wymiarowaniem, widok izometryczny zmontowanego elementu oraz schemat złożeniowy z ponumerowanymi częściami: Rzuty techniczne: Główny profil (A-A) o wysokości 120 mm i szerokości 28 mm posiada rozstaw otworów montażowych wynoszący 100 mm. Widok boczny określa głębokość uchwytu w zakresie 53–59 mm. Schemat złożeniowy: Prezentuje poszczególne komponenty, w tym stopkę montażową (1), element dystansowy (2), śruby imbusowe M8 (3) oraz podkładki i nakrętki. Widok izometryczny: Ukazuje gotowy do montażu, metalowy uchwyt w kolorze szarym o solidnej, kanciastej konstrukcji. Dokumentacja ta pozwala na precyzyjne rozplanowanie punktów montażowych dla prowadnic samonośnych w systemach osłonowych.

Uchwyt „wzdłużny” regulowany

(z regulacją 52-58mm)

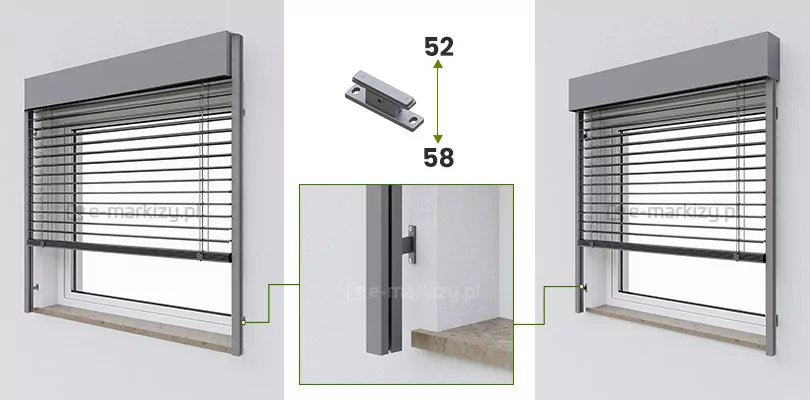

Rysunki techniczne uchwytów prowadnic do żaluzji fasadowych CUBE – wersje dla szerokości 52 i 58 mm. Uchwyty zapewniają stabilny montaż prowadnic do elewacji. Komponenty stosowane w systemach osłon przeciwsłonecznych montowanych na zewnątrz budynku.

Przykład na wersji CUBE

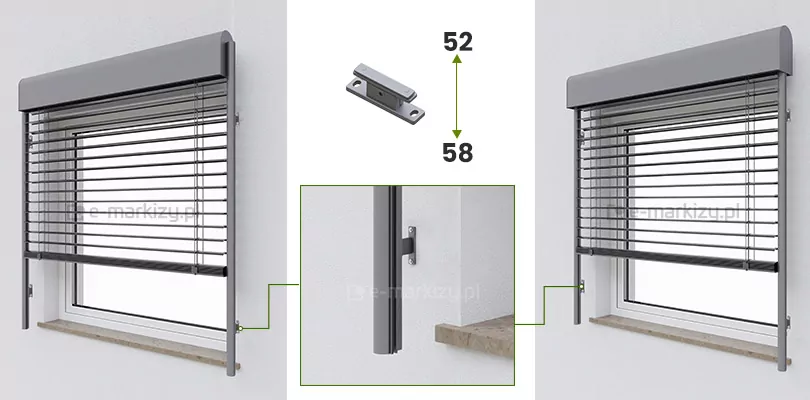

Rysunek techniczny uchwytów prowadnic 52 i 58 mm do żaluzji fasadowej OVAL. Elementy montażowe umożliwiają stabilne mocowanie prowadnic do fasady budynku. Idealne rozwiązanie do nowoczesnych systemów osłon przeciwsłonecznych montowanych na zewnątrz.

Przykład na wersji OVAL

Rysunek techniczny przedstawia specyfikację i wymiary uchwytu prowadnicy okrągłej stosowanego w systemach Refleksol. Na grafice zaprezentowano rzut izometryczny kompletnego uchwytu oraz szczegółowe rzuty jego trzech głównych komponentów z podaniem wymiarów w milimetrach: Stopka: Element montażowy o wysokości 90 mm i szerokości 32 mm, z dwoma fasolkowymi otworami montażowymi w rozstawie 68 mm. Ekstruder: Element dystansowy o owalnym przekroju i wymiarach 37,5 mm na 23,5 mm. Sworzeń: Trzpień blokujący o wysokości 38 mm i średnicy łba 18 mm. Główna część rysunku ukazuje zmontowany uchwyt z zaznaczoną czerwoną strzałką Długością uchwytu L. Tekst informacyjny wyjaśnia, że parametr ten jest zmienny i występuje w zakresie od 57 mm do 180 mm, co pozwala na regulację dystansu prowadnicy od płaszczyzny montażowej. Całość dokumentacji służy do precyzyjnego zaplanowania rozstawu i montażu prowadnic okrągłych w systemach osłonowych.

Uchwyt „prosty” stały

(ze stałą długością uchwytu – do wyboru – zazwyczaj w standardzie stosujemy 57mm)

Rysunki techniczne uchwytów prowadnic do żaluzji fasadowej CUBE. Uchwyty przeznaczone do montażu prowadnic na elewacji lub we wnęce. Elementy montażowe zapewniają stabilność i precyzyjne ustawienie żaluzji zewnętrznych w systemie CUBE.

Przykład na wersji CUBE

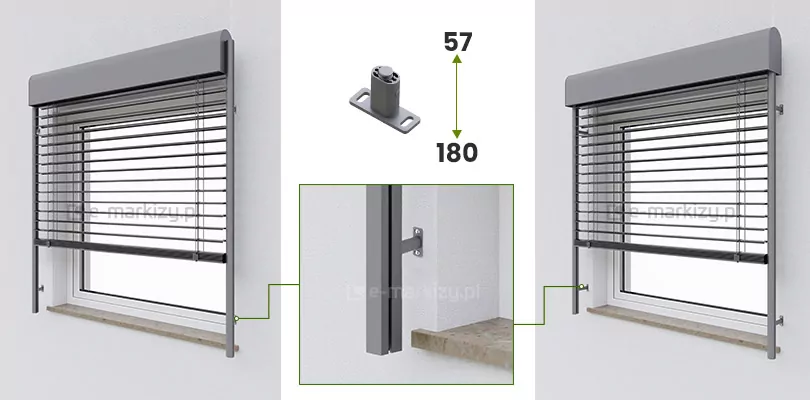

Uchwyty prowadnic do żaluzji fasadowej OVAL – rysunek techniczny prezentujący różne wersje montażowe. Akcesoria umożliwiają solidne mocowanie prowadnic do elewacji. Kompatybilne z systemami osłon przeciwsłonecznych montowanymi na zewnątrz budynku

Przykład na wersji OVAL

Montaż uchwytów do prowadnicy

Montaż żaluzji fasadowej OVAL na uchwycie regulowanym – elastyczne rozwiązanie umożliwiające precyzyjne dopasowanie położenia systemu do fasady budynku. Uchwyt regulowany sprawdza się w przypadku niestandardowych wnęk i elewacji o zróżnicowanej głębokości.

Montaż żaluzji fasadowej OVAL na uchwycie stalowym – solidne i trwałe mocowanie do elewacji budynku. Uchwyty stalowe gwarantują stabilność systemu oraz niezawodne działanie żaluzji w trudnych warunkach zewnętrznych. Idealne do nowoczesnych fasad.

Sposób montażu uchwytu (uchwyt prowadnicy regulowany)
– Włożyć mocowanie uchwytu w rowek prowadnicy.
– Dokręcić zestaw mocujący do momentu pojawienia się wyczuwalnego oporu kluczem imbusowym nr 4.
– Dokręcanie właściwe nakrętki należy przeprowadzić wykonując maksymalnie pół obrotu (180°).
UWAGA: Większy zakres obrotu klucza spowoduje wyrwanie wkręta w uchwycie!

Sposób montażu uchwytu (uchwyt prowadnicy stały)
– Włożyć mocowanie uchwytu w rowek prowadnicy.
– Luźno wkręcić nakrętkę samohamowną do momentu pojawienia się oporu.
– Dokręcanie właściwe nakrętki należy przeprowadzić za pomocą klucza płaskiego (rozmiar 10) wykonując maksymalnie cztery pełne obroty (1440°).
UWAGA: Większy zakres obrotu klucza spowoduje wyrwanie gwintowanego kołka!

Strona dotyczy żaluzji fasadowych firmy Aluprof wykonywanych na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
