Żaluzje fasadowe rodzaje uchwytów

Żaluzja fasadowa i jej poszczególne komponenty mogą być mocowane na różnego rodzaju uchwytach. Poniżej przedstawiamy najpopularniejsze rozwiązania.

Zastosowanie w żaluzjach fasadowych firmy Aluprof: C80, Z90

Zobacz Ofertę Żaluzji

Rysunek techniczny przedstawiający specyfikację czterech różnych typów uchwytów montażowych do prowadnic żaluzji fasadowych C80, oznaczonych jako Typ 1 Kątowy, Typ 2, Typ 3 oraz Typ 4 Prosty. Każdy wariant został zilustrowany widokiem aksonometrycznym oraz rzutem płaskim z naniesionym szczegółowym wymiarowaniem w milimetrach. Typ 1 Kątowy to klasyczny wspornik w kształcie litery L z podłużnymi otworami regulacyjnymi, o szerokości podstawy 25 mm i wysokościach montażowych w zakresach od 50 do 145 mm. Typ 2 oraz Typ 3 to uchwyty o budowie teleskopowej z prostokątną lub owalną stopą montażową o wymiarach odpowiednio 30 mm i 20 mm szerokości, wyposażone w trzpień o przekroju 14,3 mm na 14,3 mm. Typ 4 Prosty charakteryzuje się masywniejszą stopą o długości 60 mm z dwoma otworami fasolkowymi oraz pionowym elementem nośnym z blokadą imbusową. Nad rysunkami znajdują się zestawienia dostępnych długości wysięgu dla poszczególnych modeli, obejmujące zakresy od 50 mm aż do 295 mm w zależności od wybranego typu. Całość dokumentacji wykonana jest w formie czarno-białego schematu inżynierskiego z czerwonymi akcentami przy nagłówkach „STANDARD”, co ułatwia dobór odpowiedniego dystansu prowadnicy od lica elewacji.

Uchwyty prowadnic

Przedstawiamy typy najczęściej stosowanych uchwytów do żaluzji fasadowych c80 i Z90. Uchwyty są regulowane i występują w kilku rozmiarach w zależności od typu. Wykonane są z aluminium i malowane proszkowo pod kolor konstrukcji zamawianej żaluzji. Standardowo przy montażach żaluzji fasadowych na prowadnicach aluminiowych stosujemy uchwyt kątowy (typ 1) lub uchwyt stały (typ 4).

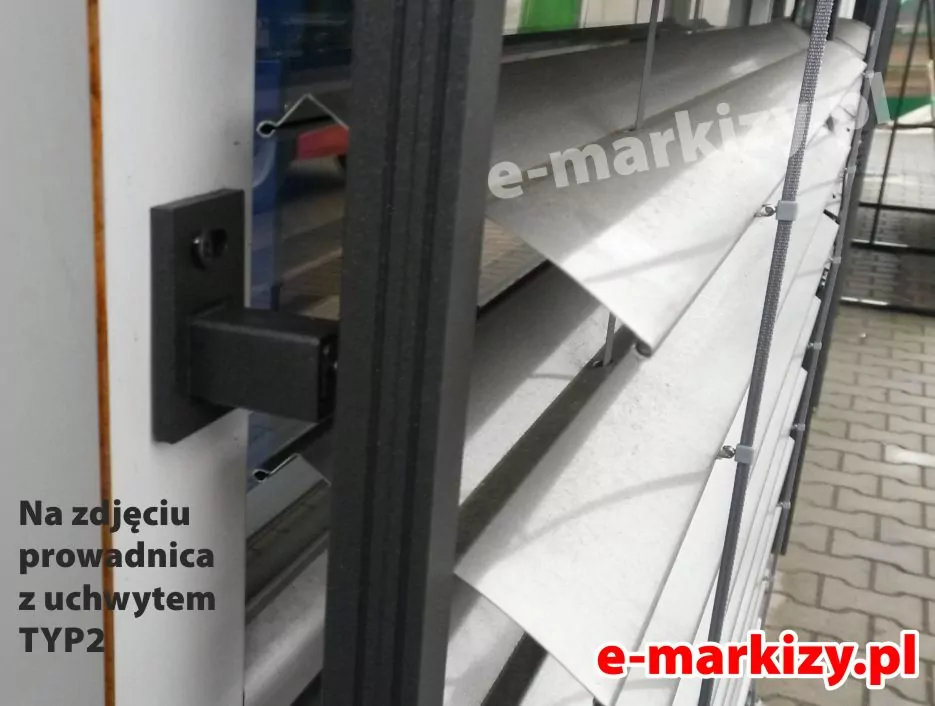

Poniżej przedstawiono zdjęcia z montażu uchwytów typ 1 oraz typ 2 do prowadnicy.

UWAGA! Uchwyt TYP2 został wycofany.
Analogicznie do przedstawionych rysunków, należy użyć uchwytu Typ 4

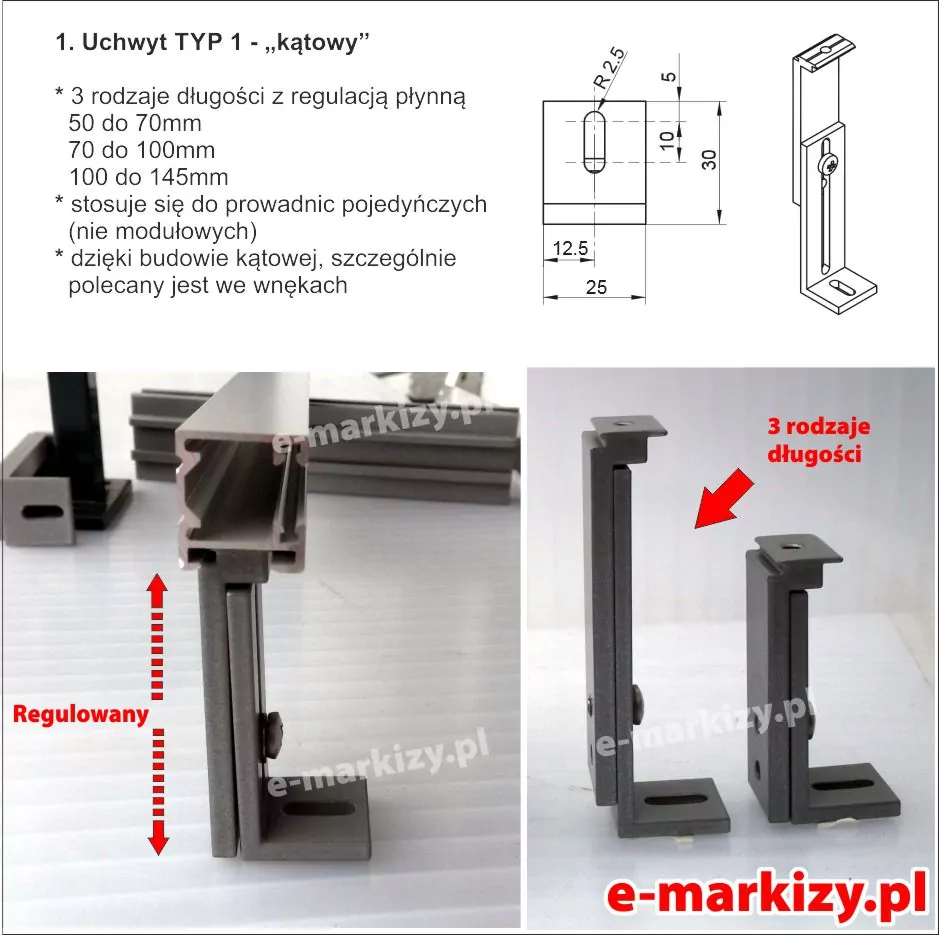

Uchwyt Typ 1

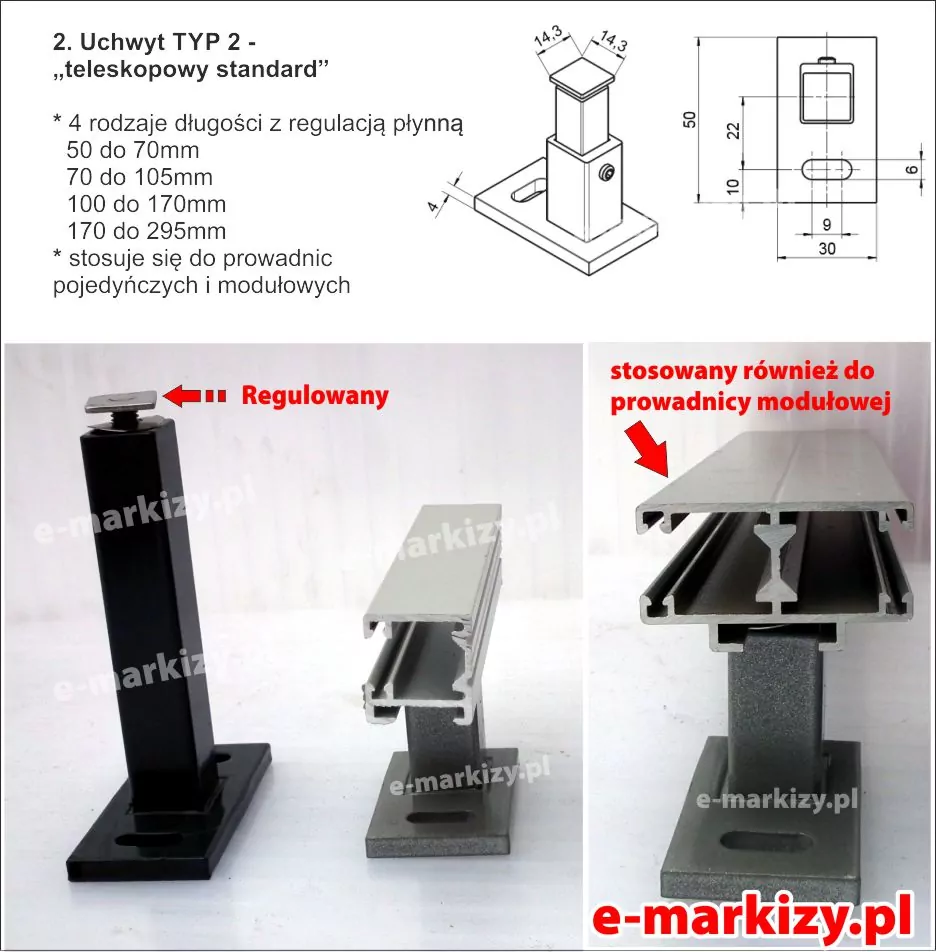

Uchwyt Typ 2

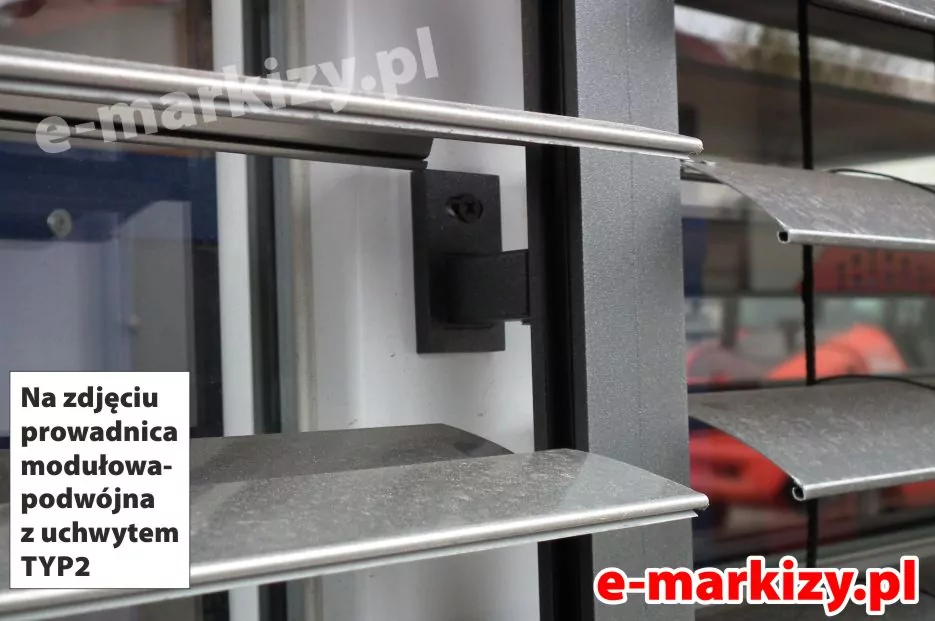

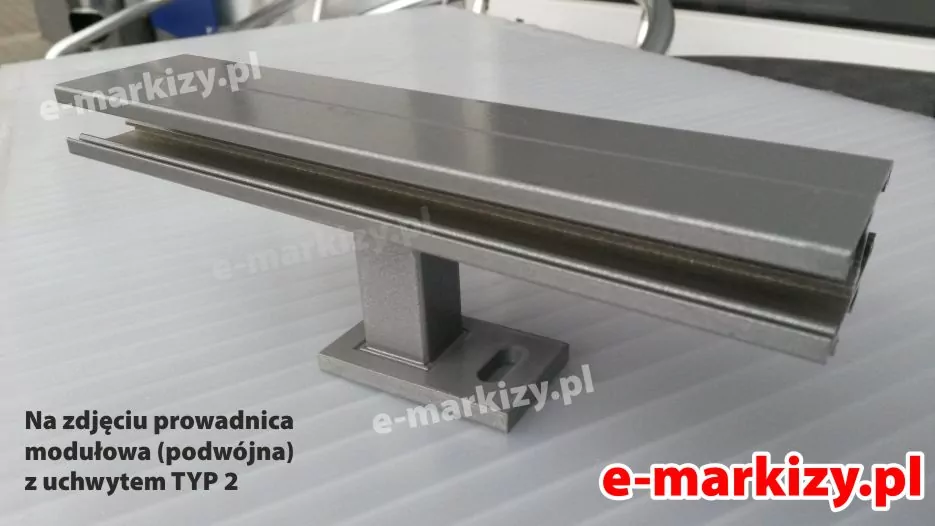

Prowadnica modułowa – montaż

Prowadnica modułowa

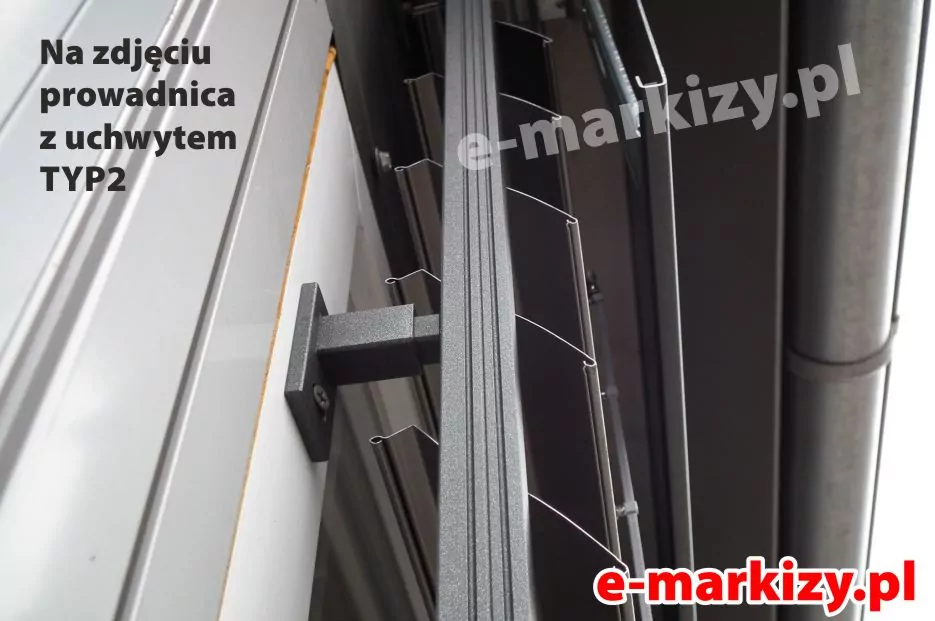

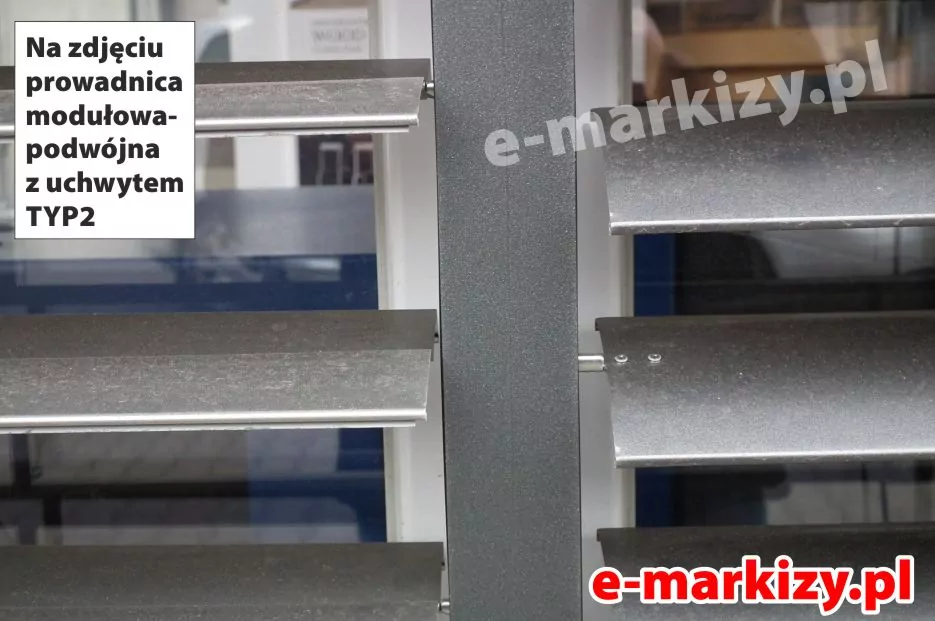

Prowadnica montowana na uchwycie typ 2

Prowadnica modułowa

Żaluzje fasadowe rodzaje uchwytów

Rysunek techniczny przedstawia uchwyt główny blachy osłonowej przeznaczony do systemów żaluzji fasadowych C80 oraz C80 L. Dokumentacja zawiera cztery widoki elementu: profil boczny, rzut z przodu, rzut z góry oraz widok izometryczny 3D, obrazujące konstrukcję wykonaną z giętej blachy w kształcie litery U o zróżnicowanych długościach ramion. Na schemacie wymiarowym określono długość górnej części montażowej na 120 mm, wysokość dłuższego ramienia na 120 mm oraz krótszego na 55 mm. Element posiada szerokość 40,5 mm i jest wyposażony w system otworów fasolkowych o promieniu R3,5 oraz otworów okrągłych o średnicy 5,7 mm, ułatwiających precyzyjne pozycjonowanie. Rzuty szczegółowe wskazują na rozmieszczenie punktów montażowych, w tym otworu z gwintem M5 znajdującego się w dolnej części dłuższego ramienia oraz centralnie na górnej powierzchni w odległości 60 mm od krawędzi. W lewym dolnym rogu umieszczono adnotację techniczną informującą, że zastosowanie blachy osłonowej zwiększa głębokość wnęki.

Uchwyt główny blachy osłonowej żaluzji C80

Standardowo w żaluzji C80 wykorzystywany jest uchwyt główny blachy 12 cm

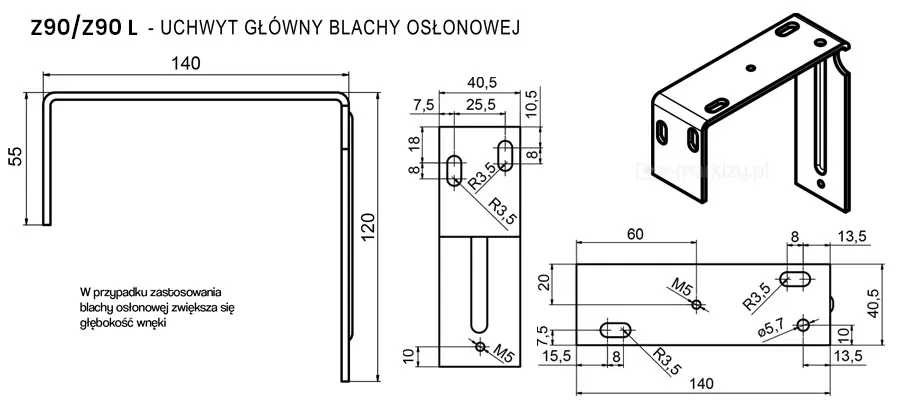

Rysunek techniczny przedstawiający szczegółowe wymiarowanie i rzuty elementu montażowego opisanego jako „Z90/Z90 L - uchwyt główny blachy osłonowej”. Dokumentacja zawiera cztery widoki stalowego wspornika w formie zagiętego kątownika, który służy do stabilnego mocowania maskownic systemu żaluzje fasadowe Z90. Pierwszy schemat po lewej stronie to widok z boku, ukazujący ramiona uchwytu o długościach 140 mm i 120 mm oraz zagięcie czołowe o wysokości 55 mm; pod rysunkiem widnieje uwaga techniczna: „W przypadku zastosowania blachy osłonowej zwiększa się głębokość wnęki”. Środkowy rysunek przedstawia widok z przodu węższego ramienia o szerokości 40,5 mm z pionową fasolką montażową i otworami technologicznymi o promieniu R3,5. Prawy dolny schemat to widok z góry na najdłuższe ramię (140 mm), na którym rozmieszczono otwory pod śruby M5 oraz podłużne otwory regulacyjne. Całość dopełnia rzut izometryczny 3D w prawym górnym rogu, który obrazuje rzeczywisty kształt wygiętej blachy z widocznymi perforacjami. Grafika jest wykonana w czarno-białej stylistyce liniowej z precyzyjnymi liniami wymiarowymi, stanowiąc kluczową pomoc dla instalatorów przy planowaniu montażu żaluzji fasadowych Z90.

Uchwyt główny blachy osłonowej żaluzji Z90

Standardowo w żaluzji C80 wykorzystywany jest uchwyt główny blachy 12 cm

Standardowo w żaluzji Z90 wykorzystywany jest uchwyt główny blachy 14 cm

Rysunek techniczny przedstawiający regulowany uchwyt główny blachy osłonowej stosowany w systemach żaluzji fasadowych C80. Obraz składa się z trzech rzutów geometrycznych oraz widoku izometrycznego (3D) elementu wykonanego z giętej blachy. Na rzucie z góry widoczne są liczne otwory montażowe, w tym fasolki o wymiarach 7 na 9,1 mm oraz szereg mniejszych otworów o rozstawie 12,8 mm i 56 mm, a także zakres regulacji długości ramienia wynoszący od 63 do 145 mm. Rzut z przodu i z boku precyzuje wysokość dłuższego boku elementu równą 120,5 mm oraz szerokość profilu wynoszącą 40 mm. Dokumentacja wskazuje na obecność otworów gwintowanych o specyfikacji M5x0.8-6H. Widok izometryczny po prawej stronie obrazuje trójwymiarową formę wspornika w kształcie litery U o niesymetrycznych ramionach, gdzie całkowity wysięg konstrukcji jest regulowany w zakresie od 106 do 180 mm, a wysokość krótszego boku montażowego wynosi 59 mm. Całość zawiera szczegółowe linie wymiarowe określające grubości, promienie gięcia oraz dokładne rozmieszczenie punktów mocowania niezbędnych do poprawnej instalacji osłony żaluzji.

Uchwyt główny regulowany blachy osłonowej

Stosowany razem z uchwytami pomocniczymi

Rysunek techniczny przedstawia specyfikację uchwytów pomocniczych blachy osłonowej stosowanych w systemach żaluzji fasadowych C80. Dokumentacja dzieli się na kilka sekcji prezentujących warianty wymiarowe uchwytów, ich montaż oraz akcesoria dodatkowe. W górnej części widoczne są cztery typy uchwytów płaskich o stałej szerokości 46 mm, różniące się wysokością całkowitą oraz długością otworu fasolkowego o średnicy 7,5 mm: uchwyt 125 (wysokość 142 mm), uchwyt 215 (wysokość 224 mm), uchwyt 290 (wysokość 304 mm) oraz uchwyt 390 (wysokość 382 mm). Poniżej przedstawiono te same elementy w widoku izometrycznym połączone ze wspornikami głównymi, co ilustruje zakresy regulacji wysokości całego zespołu montażowego, odpowiednio: 150–230 mm, 230–310 mm, 310–390 mm oraz 390–470 mm. W prawym górnym rogu znajduje się tabela określająca zalecaną liczbę uchwytów szyny w zależności od szerokości żaluzji, wskazująca na konieczność użycia od 2 do 6 sztuk dla szerokości w zakresie od 500 do 4500 mm. Prawa strona rysunku zawiera również szczegółowe rzuty nakładki wyciszającej uchwytu pomocniczego, o wymiarach zewnętrznych 44,5 na 13 mm, z rozstawem punktów tłumiących wynoszącym 40 mm i grubością profilu 1,6 mm. Całość dokumentacji wykonana jest w formie czarno-białego schematu konstrukcyjnego z precyzyjnym naniesieniem linii wymiarowych i opisów technicznych poszczególnych komponentów.

Uchwyt pomocniczy blachy osłonowej żaluzji

– Uchwyty pomocnicze 125-390mm
– Nakładka wyciszająca uchwytu pomocniczego

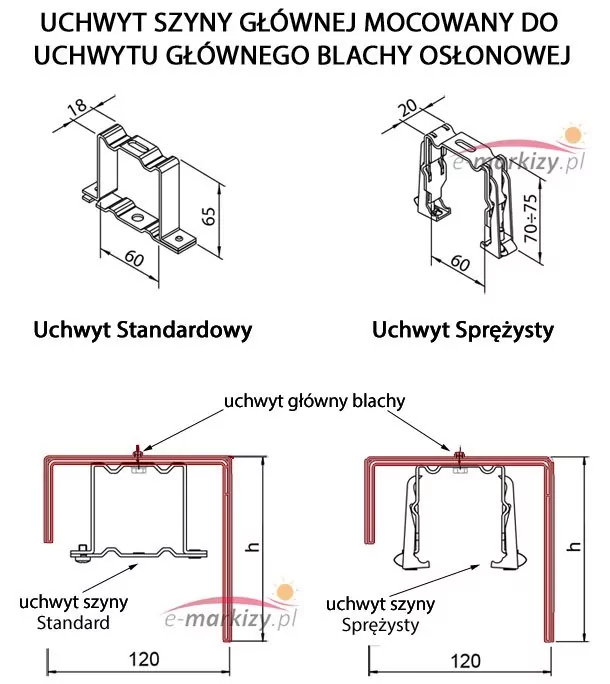

Rysunek techniczny przedstawia dwa rodzaje uchwytów szyny głównej stosowanych w systemach żaluzji fasadowych C80 i Z90, przeznaczonych do mocowania do uchwytu głównego blachy osłonowej. W górnej części widoczne są rzuty izometryczne: Uchwyt Standardowy o szerokości podstawy 60 mm, głębokości 18 mm i wysokości 65 mm oraz Uchwyt Sprężysty o szerokości 60 mm, głębokości 20 mm i regulowanej wysokości w zakresie od 70 do 75 mm. Dolna część grafiki obrazuje schematy montażowe obu elementów wewnątrz profilu blachy osłonowej o szerokości 120 mm. Na przekrojach poprzecznych zaznaczono za pomocą strzałek punkty styku uchwytu szyny z uchwytem głównym blachy, a wysokość montażowa całego zespołu została określona zmiennym parametrem h. Dokumentacja precyzuje sposób osadzenia mechanizmu szyny głównej w górnej części maskownicy, zapewniając stabilność konstrukcji żaluzji.

Uchwyt szyny głównej żaluzji

Standardowo w żaluzji na prowadnicach aluminiowych wykorzystywany jest uchwyt sprężysty

Standardowo w żaluzji na prowadnicach linkowych wykorzystywany jest uchwyt standardowy

Rysunek techniczny i schemat montażowy przedstawiający uchwyt sprężysty dedykowany do systemu żaluzje fasadowe C80, ukazany w trzech ujęciach z podaniem precyzyjnych wymiarów. Pierwszy element po lewej stronie to izometryczny rzut 3D stalowego uchwytu w kształcie litery U o ażurowej konstrukcji, na którym naniesiono wymiary: szerokość górnej części wynoszącą 20 mm, rozstaw ramion u podstawy równy 60 mm oraz wysokość regulowaną w zakresie od 70 do 75 mm. Środkowa część grafiki prezentuje przekrój pionowy uchwytu umieszczonego wewnątrz gładkiej blachy osłonowej o szerokości 120 mm, gdzie wysokość całkowita oznaczona jest zmienną h. Trzeci schemat po prawej stronie to szczegółowy przekrój konstrukcyjny z opisem „Uchwyt szyny głównej montowany do uchwytu głównego blachy osłonowej”, pokazujący sposób osadzenia elementu w profilu o szerokości 146 mm. Całość dokumentacji jest wykonana w formie czarno-białego rysunku liniowego, który obrazuje techniczne aspekty instalacji szyny głównej żaluzji fasadowych C80 wewnątrz maskownicy. Konstrukcja uchwytu posiada specjalne profilowania i otwory technologiczne, które umożliwiają stabilne zatrzaśnięcie szyny oraz jej pewne unieruchomienie w kasecie.

Montaż uchwytu szyny C80

Standardowo w żaluzji na prowadnicach aluminiowych wykorzystywany jest uchwyt sprężysty. Mocowany jest bezpośrednio do szyny lub do uchwytu głównego blachy osłonowej.

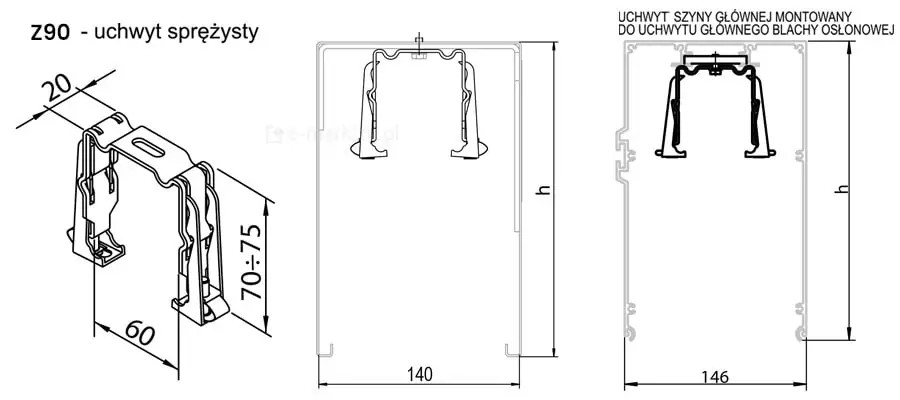

Rysunek techniczny i schemat montażowy przedstawiający uchwyt sprężysty dedykowany do systemu żaluzje fasadowe Z90, ukazany w trzech ujęciach z podaniem precyzyjnych wymiarów. Pierwszy element po lewej stronie to izometryczny rzut 3D stalowego uchwytu w kształcie litery U o ażurowej konstrukcji, na którym naniesiono wymiary: szerokość górnej części wynoszącą 20 mm, rozstaw ramion u podstawy równy 60 mm oraz wysokość regulowaną w zakresie od 70 do 75 mm. Środkowa część grafiki prezentuje przekrój pionowy uchwytu umieszczonego wewnątrz gładkiej blachy osłonowej o szerokości 140 mm, gdzie wysokość całkowita oznaczona jest zmienną h. Trzeci schemat po prawej stronie to szczegółowy przekrój konstrukcyjny z opisem „Uchwyt szyny głównej montowany do uchwytu głównego blachy osłonowej”, pokazujący sposób osadzenia elementu w profilu o szerokości 146 mm. Całość dokumentacji jest wykonana w formie czarno-białego rysunku liniowego, który obrazuje techniczne aspekty instalacji szyny głównej żaluzji fasadowych Z90 wewnątrz maskownicy. Konstrukcja uchwytu posiada specjalne profilowania i otwory technologiczne, które umożliwiają stabilne zatrzaśnięcie szyny oraz jej pewne unieruchomienie w kasecie.

Montaż uchwytu szyny Z90

Standardowo w żaluzji na prowadnicach aluminiowych wykorzystywany jest uchwyt sprężysty. Mocowany jest bezpośrednio do szyny lub do uchwytu głównego blachy osłonowej.

Strona dotyczy żaluzji fasadowych firmy Aluprof wykonywanych na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Istnieją różne sposoby pomiaru i montażu żaluzji w zależności od rodzaju drzwi i okien. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
