Montaż paneli żaluzjowych Louvre – instrukcja krok po kroku

Na tej stronie pokazujemy, jak zamontować panel żaluzjowy Louvre między słupami pergoli, zadaszenia albo ramy: co przygotować, jak wywiercić otwory z szablonem i jak osadzić lamele stałe i obrotowe. Wymiary i wersję lameli wybierzesz na stronie panelu żaluzjowego Louvre, a liczbę lameli policzysz na stronie pomiar i kalkulator lameli.


Czarna lamela stała Louvre przykręcona do słupa – detal mocowania

Lamela stała przykręcona do słupa

Co przygotować do montażu

Lamele mocujesz do dwóch stabilnych, pionowych elementów naprzeciw siebie: słupów pergoli, słupów zadaszenia tarasu albo oddzielnej ramy. Muszą być wystarczająco sztywne, by unieść ciężar całej ścianki.

Przygotuj:

  • szablon wiercenia — wyznacza kąt lameli i rozstaw otworów co 135 mm; zamówisz go w konfiguratorze jako opcję,
  • wiertarkę z wiertłem Ø3 mm, a do lameli obrotowych także z wiertłem Ø10 mm,
  • zacisk stolarski, który przytrzyma szablon podczas wiercenia,
  • wkręty do lameli stałych — zalecane są wkręty samowiercące 4,2 × 19 mm. Nie ma ich w zestawie, dobierz je do materiału słupów lub ramy.

Lamele dostajesz docięte na wymiar, razem z elementami montażowymi wybranymi w konfiguratorze.


Rysunek techniczny o charakterze montażowym przedstawia konstrukcję pojedynczego lamela panelu żaluzjowego Louvre, ukazaną w widoku aksonometrycznym oraz na szczegółowych zbliżeniach. Główny element to długa, aerodynamiczna lamelka o eliptycznym przekroju, która została rozdzielona na schemacie na trzy części: długą sekcję środkową oraz dwie krótkie sekcje boczne zakończeń. Zakończenia lamelki stanowią zestaw montażowy do lameli obrotowych i są wyposażone w metalowe trzpienie montażowe wystające osiowo z bocznych zaślepek oraz dodatkowe uchwyty zintegrowane z krawędzią profilu. Poniżej głównego rysunku znajdują się dwa okrągłe detale powiększające, połączone zielonymi liniami pomocniczymi z lewym końcem lamelki. Pierwszy detal po lewej stronie pokazuje zbliżenie na boczną zaślepkę pióra z wyraźnie zaznaczonym krótkim, cylindrycznym trzpieniem, na który wskazuje zielona strzałka. Drugi detal po prawej stronie ilustruje sposób montażu, pokazując ten sam trzpień lamelki w momencie wprowadzania go w okrągły otwór montażowy umieszczony w pionowej płaszczyźnie bocznej ramy (podpory zadaszenia lub pergoli, bądź ściany), co również zostało zasygnalizowane zieloną strzałką kierunkową. Całość grafiki utrzymana jest w stylistyce czarno-białego szkicu inżynieryjnego z elementami zieleni pełniącymi funkcję informacyjną, na neutralnym białym tle.

Zaślepka lameli obrotowej z trzpieniem

Co jest w zestawie montażowym

Lamele stałe – do każdej lameli komplet zaślepek: lewa i prawa (różnią się od siebie). Wkrętów do słupów nie ma w zestawie.

Lamele obrotowe – do każdej lameli komplet zaślepek z trzpieniami (lewa i prawa są takie same), 2 łożyska, 2 klipsy zabezpieczające i 2 dodatkowe podkładki sprężyste do regulacji oporu. Do ścianki dostajesz drążek łączący o długości 2307 mm na 18 lameli razem ze śrubami do jego przykręcenia.

Szablon wiercenia zamawiasz osobno, jako opcję w konfiguratorze.


Montaż w skrócie

1

Zaplanuj wysokość

Sprawdź w kalkulatorze, ile lameli zmieści się w otworze, i zostaw zapas przy krawędziach: 30 mm dla lameli stałych, 86 mm dla obrotowych.

2

Wywierć otwory z szablonem

Przyłóż szablon do słupa, unieruchom go zaciskiem i nawierć otwory. Potem to samo na przeciwległym słupie.

3

Osadź lamele

Wsuń zaślepki w końce lameli i zamocuj lamele w słupach: stałe wkrętami, obrotowe trzpieniami w łożyskach.

4

Połącz lamele obrotowe

W wersji obrotowej przykręć drążek łączący po obu stronach ścianki i sprawdź, jak lamele się obracają.

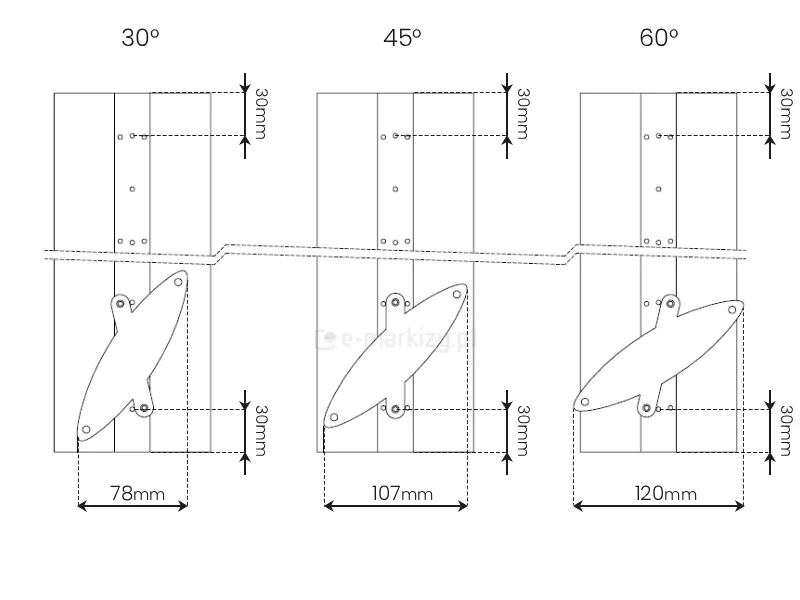

Schemat techniczny przedstawia trzy warianty ustawienia elementu konstrukcyjnego - lamelki panelu żaluzjowego Louvre, pod różnymi kątami nachylenia wynoszącymi kolejno trzydzieści stopni, czterdzieści pięć stopni oraz sześćdziesiąt stopni. Na rysunku widoczne są trzy pionowe panele, na których zamontowano owalne elementy obrotowe przypominające kształtem wydłużone elipsy z wypustkami montażowymi. Każdy z trzech wariantów zawiera szczegółowe wymiarowanie określające odległości montażowe oraz całkowitą szerokość zajmowaną przez nachylony element. W górnej części każdego panelu zaznaczono margines wynoszący trzydzieści milimetrów od krawędzi do pierwszego punktu montażowego, co powtórzono również w dolnej części rysunku, odmierzając trzydzieści milimetrów od dolnej krawędzi panelu do osi mocowania dolnego elementu. Dla kąta nachylenia trzydziestu stopni całkowita szerokość rzutu elementu wynosi siedemdziesiąt osiem milimetrów. Przy zwiększeniu kąta do czterdziestu pięciu stopni szerokość ta wzrasta do stu siedmiu milimetrów. W ostatnim przykładzie, dla kąta sześćdziesięciu stopni, szerokość rzutu elementu jest największa i wynosi sto dwadzieścia milimetrów. Elementy stałych lameli są zamocowane centralnie na pionowej listwie i posiadają punkty montażowe w formie małych okręgów umieszczonych na wypustkach. Całość rysunku wykonana jest w formie czarnego szkicu technicznego na białym tle z liniami pomocniczymi przerywanymi, które wskazują punkty odniesienia dla podanych wymiarów.

Lamele stałe: otwory dla kąta 30°, 45° i 60°, min. 30 mm od krawędzi

Montaż lameli stałych krok po kroku

  1. Ustaw szablon przy słupie w miejscu, w którym chcesz zamontować lamele. Upewnij się, że stoi stabilnie — przytrzymaj go zaciskiem stolarskim.
  2. Wybierz kąt — 30°, 45° albo 60° — ustawiając szablon w odpowiedniej pozycji. Im mniejszy kąt, tym bardziej pionowo stoją lamele i mocniej zasłaniają widok; przy 60° ścianka jest najbardziej ażurowa. Sprawdź, czy lamele będą skierowane we właściwą stronę, tak aby uzyskać oczekiwany efekt zacienienia lub prywatności.
  3. Nawierć otwory wiertłem Ø3 mm. Skrajne otwory muszą być co najmniej 30 mm od górnej i dolnej krawędzi.
  4. Na przeciwległym słupie wywierć otwory w lustrzanym odbiciu, na tej samej wysokości. Dzięki temu lamele zamontujesz symetrycznie, a ich kąt po obu stronach będzie taki sam.
  5. Wsuń zaślepki montażowe w oba końce lameli. Zaślepka lewa i prawa różnią się od siebie — przed montażem sprawdź, która trafia na którą stronę.
  6. Przykręć lamelę zaślepkami do słupów wkrętami samowiercącymi 4,2 × 19 mm. Tak samo zamontuj kolejne lamele.

Kąt lameli stałych zostaje taki, jaki wyznaczyłeś przy wierceniu — później go nie zmienisz. Na rysunku widać, ile miejsca w głąb zajmuje lamela: 78 mm przy 30°, 107 mm przy 45° i 120 mm przy 60°.

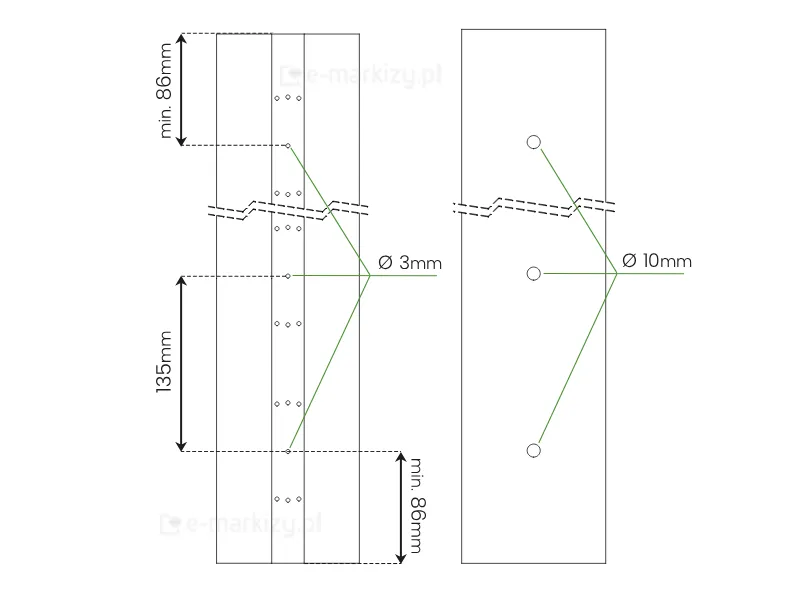

Rysunek techniczny przedstawia schemat otworowania dwóch pionowych elementów konstrukcyjnych panelu żaluzjowego Louvre z obracanymi lamelami, z precyzyjnym wymiarowaniem rozmieszczenia punktów wiercenia. Na lewym profilu, który jest węższy i posiada zaznaczoną środkową sekcję montażową, widoczne są małe otwory o średnicy trzech milimetrów, co zostało oznaczone symbolem fi trzy milimetry z zielonymi liniami pomocniczymi. Odległość od górnej krawędzi profilu do pierwszego otworu wynosi minimum osiemdziesiąt sześć milimetrów, identyczna wartość minimalna osiemdziesięciu sześciu milimetrów została zachowana od dolnej krawędzi do ostatniego otworu. Odstęp pomiędzy osiami kolejnych otworów w pionie wynosi dokładnie sto trzydzieści pięć milimetrów. Prawy element na schemacie przedstawia szerszy profil z naniesionymi większymi otworami o średnicy dziesięciu milimetrów, co opisano symbolem fi dziesięć milimetrów. Rozmieszczenie tych otworów odpowiada osiom wyznaczonym na lewym rysunku, co sugeruje ich wzajemną korelację montażową. Oba profile posiadają przerwę w rysunku zaznaczoną liniami zygzakowatymi, co informuje o opcjonalnej długości elementu, która nie wpływa na stałe parametry rozstawu skrajnych i środkowych punktów. Całość dokumentacji jest przygotowana w formie czarnego rysunku liniowego na czystym białym tle, wykorzystując standardowe oznaczenia inżynieryjne dla średnic i wymiarów liniowych.

Lamele obrotowe: najpierw Ø3 mm, potem Ø10 mm, min. 86 mm od krawędzi

Montaż lameli obrotowych krok po kroku

  1. Ustaw szablon przy słupie i przytrzymaj go zaciskiem stolarskim. Przy lamelach obrotowych korzystasz wyłącznie ze środkowych otworów szablonu.
  2. Nawierć otwory wiertłem Ø3 mm. Skrajne otwory muszą być co najmniej 86 mm od górnej i dolnej krawędzi.
  3. Zdejmij szablon i rozwierć otwory wiertłem Ø10 mm.
  4. Powtórz wiercenie na przeciwległym słupie, na tej samej wysokości.
  5. Włóż łożyska w otwory Ø10 mm na obu słupach.
  6. Osadź lamele — wsuń zaślepki z trzpieniami w końce lameli (lewa i prawa są takie same), wciśnij sprężynowe trzpienie i wpuść je w łożyska. Trzpienie zabezpiecz klipsami, żeby nie wypadły.
  7. Przykręć drążek łączący do lameli po obu stronach ścianki, śrubami z zestawu montażowego. Drążek ma 2307 mm i obejmuje 18 lameli — przy mniejszej liczbie lameli skróć go tak, aby miał tyle punktów łączenia, ile lameli. Ściankę wyższą niż 18 lameli też wykonamy – skontaktuj się z doradcą.

Drążek łączy wszystkie lamele, więc kąt całej ścianki zmieniasz ręcznie jednym ruchem, w zakresie od 30° do 60°.


Lamele obracają się za ciężko albo za lekko?

Opór obrotu wyregulujesz bez demontażu. Jeśli lamele obracają się zbyt ciężko, lekko poluzuj śrubę przy podkładce sprężystej. Jeśli obracają się zbyt lekko i same zmieniają położenie, dołóż drugą podkładkę sprężystą.


Pytania o montaż panelu żaluzjowego Louvre

Tak, jeśli masz wiertarkę i podstawowe doświadczenie w wierceniu w materiale słupów. Szablon wyznacza kąt i rozstaw otworów, a kolejne kroki opisuje ta instrukcja. Możesz też zlecić montaż fachowcowi.

Szablon wyznacza kąt lameli i równy rozstaw otworów co 135 mm, więc każda lamela trafia na swoje miejsce bez mierzenia i trasowania. Przy zamówieniu panelu dodasz go w konfiguratorze jako opcję płatną.

Zalecane są wkręty samowiercące 4,2 × 19 mm. Nie ma ich w zestawie — dobierz je do materiału słupów lub ramy.

Nie. Kąt wynika z otworów wywierconych w słupach. Jeśli chcesz zmieniać ustawienie lameli w ciągu dnia, wybierz lamele obrotowe.
