Panel żaluzjowy Louvre – pomiar i dane techniczne

Na tej stronie znajdziesz wskazówki, jak zmierzyć otwór pod panel żaluzjowy Louvre, oraz kalkulator, który policzy, ile lameli zamówić. Są tu też tabela wysokości dla lameli stałych i obrotowych, odstępy montażowe, przekrój lameli i kolory. Gotowe wymiary wpiszesz w konfiguratorze na stronie panelu żaluzjowego Louvre.

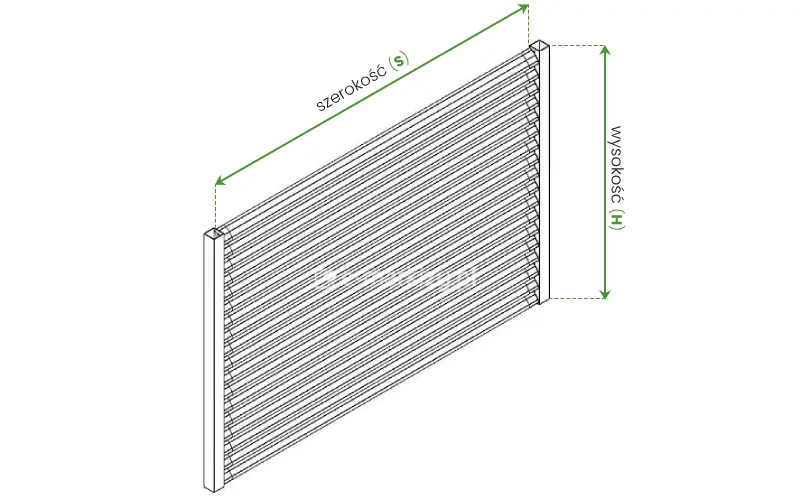

Grafika techniczna przedstawia schematyczny rysunek izometryczny systemu paneli żaluzjowych louvre, służący do zwymiarowania konstrukcji pod zastosowanie lameli. Na rysunku widoczny jest moduł składający się z dwóch pionowych profili bocznych o kwadratowym przekroju należących do pergoli lub zadaszenia, pomiędzy którymi zamontowano liczne, poziome lamele żaluzjowe ułożone równolegle. Całość tworzy prostokątną ściankę osłonową. Nad górną krawędzią modułu znajduje się zielona linia wymiarowa ze strzałkami oraz napisem szerokość (S), określająca odległość między wewnętrznymi krawędziami pionowych słupków. Po prawej stronie rysunku umieszczono pionową, zieloną linię wymiarową z napisem wysokość (H), wskazującą całkowity wymiar pionowy panelu. Rysunek jest wykonany w formie czarnego obrysu na białym tle, co zapewnia wysoką czytelność parametrów technicznych niezbędnych do montażu lub zamówienia osłony.

Jak zmierzyć otwór

Do zamówienia potrzebujesz dwóch wymiarów:

  • Szerokość (S) — odległość między wewnętrznymi krawędziami słupów, do których zamontujesz lamele. Zmierz ją u góry i u dołu, bo słupy nie zawsze stoją idealnie równolegle.
  • Wysokość (H) — miejsce, które chcesz wypełnić lamelami. Od niej zależy, ile lameli zamówisz.

Lamele docinamy na wymiar Twojego otworu, maksymalnie do 4 m długości. Ty podajesz szerokość otworu, a my skracamy lamele o luz potrzebny do montażu: stałe o 8 mm, obrotowe o 26 mm.


Ile lameli potrzebujesz

Każda lamela zajmuje 13,5 cm wysokości. W wersji obrotowej do całej wysokości doliczasz 3,7 cm, bo skrajne otwory montażowe muszą być dalej od krawędzi. Kalkulator policzy, ile lameli zmieści się w Twoim otworze: wybierz wersję lameli i wpisz szerokość oraz wysokość w centymetrach.

Kalkulator lameli Louvre

Podaj wymiary miejsca montażu, a obliczymy, ile lameli zamówić.

cm

Między wewnętrznymi krawędziami słupków.

cm

Wysokość miejsca na lamele.


Tabela wysokości ścianki

W tabeli podajemy najmniejszą wysokość otworu dla danej liczby lameli. Jeśli Twój otwór jest wyższy, wybierz wiersz z największą wysokością, która się w nim mieści. Standardowo ścianka ma do 18 lameli. Ściankę wyższą niż 18 lameli też wykonamy – każda kolejna lamela to 13,5 cm. Jeśli potrzebujesz wyższej ścianki, skontaktuj się z doradcą.

Liczba lameli stałych Wysokość otworu
2 27 cm
3 40,5 cm
4 54 cm
5 67,5 cm
6 81 cm
7 94,5 cm
8 108 cm
9 121,5 cm
10 135 cm
11 148,5 cm
12 162 cm
13 175,5 cm
14 189 cm
15 202,5 cm
16 216 cm
17 229,5 cm
18 243 cm
19 256,5 cm
Liczba lameli obrotowych Wysokość otworu
2 30,7 cm
3 44,2 cm
4 57,7 cm
5 71,2 cm
6 84,7 cm
7 98,2 cm
8 111,7 cm
9 125,2 cm
10 138,7 cm
11 152,2 cm
12 165,7 cm
13 179,2 cm
14 192,7 cm
15 206,2 cm
16 219,7 cm
17 233,2 cm
18 246,7 cm
19 260,2 cm

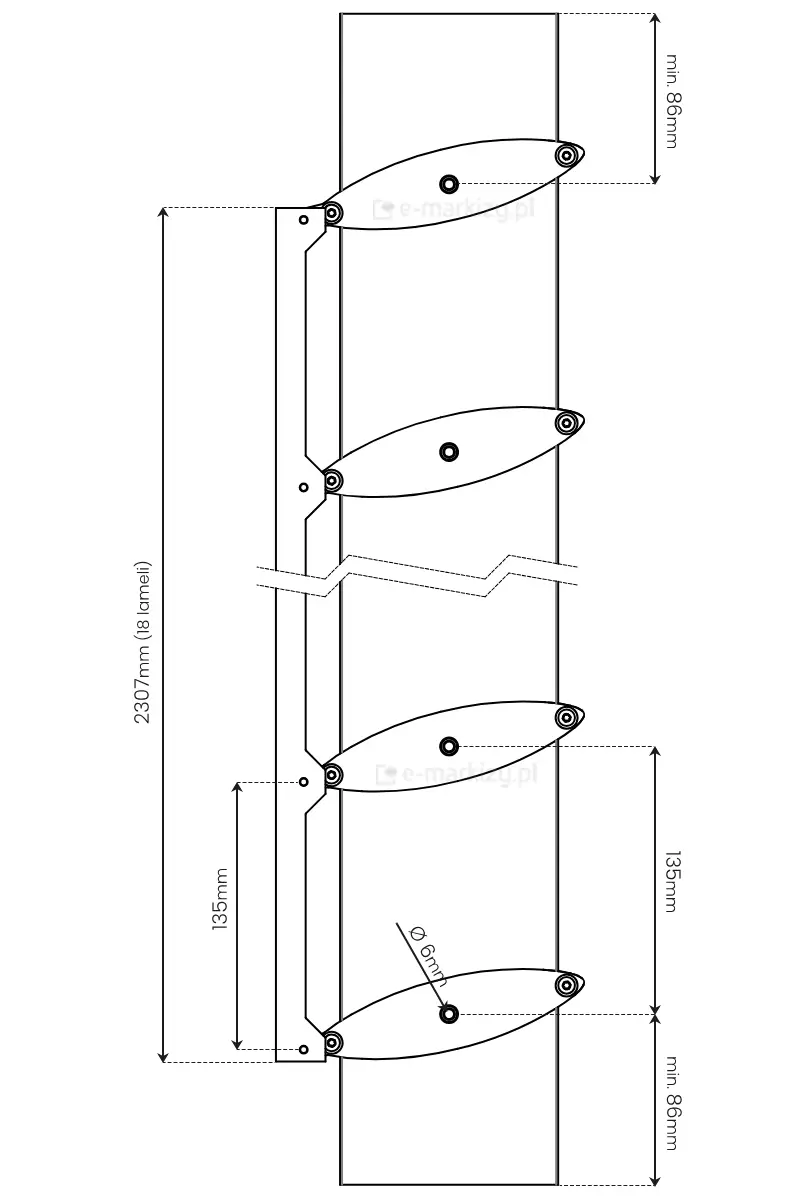

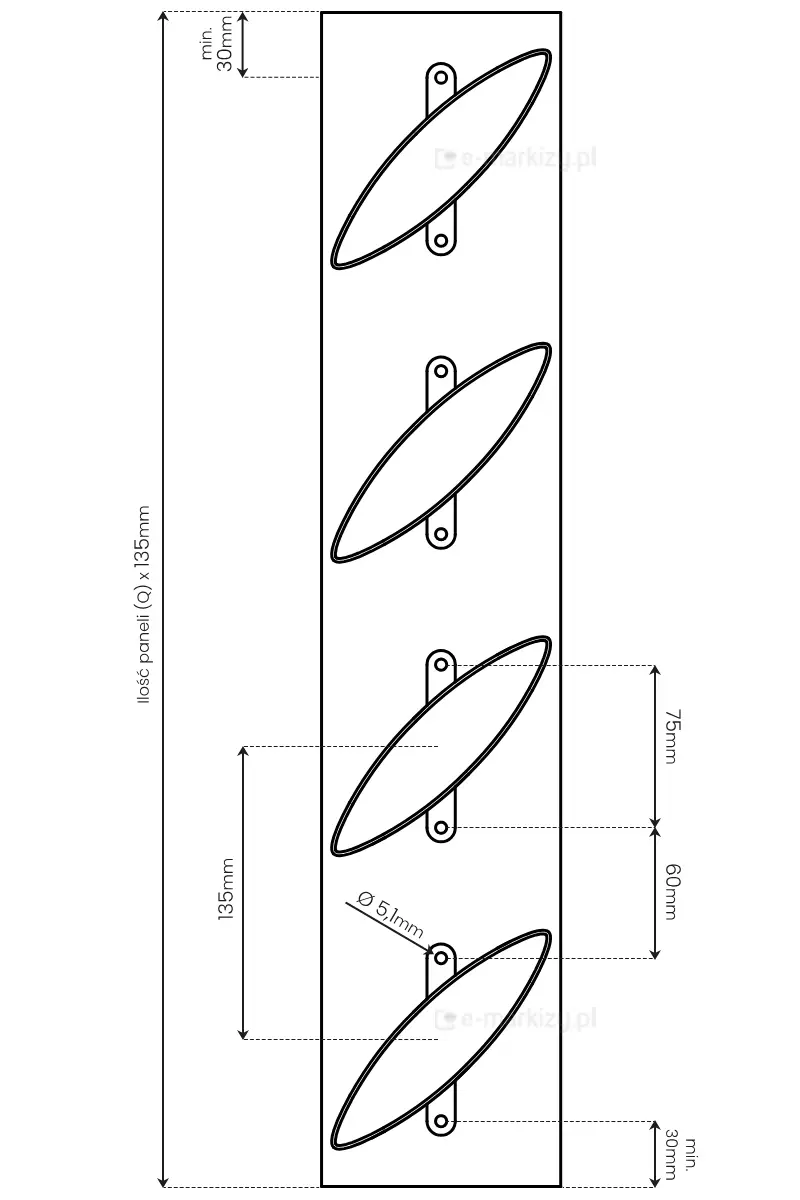

Odstępy montażowe na górze i na dole

Skrajne otwory montażowe muszą być odsunięte od krawędzi otworu:

  • lamele obrotowe — co najmniej 8,6 cm od górnej i od dolnej krawędzi,
  • lamele stałe — co najmniej 3 cm od górnej i od dolnej krawędzi.

Otwory pod kolejne lamele wierci się co 13,5 cm, a ten rozstaw wyznacza szablon wiercenia. Ten zapas jest potrzebny do prawidłowego montażu i działania lameli.

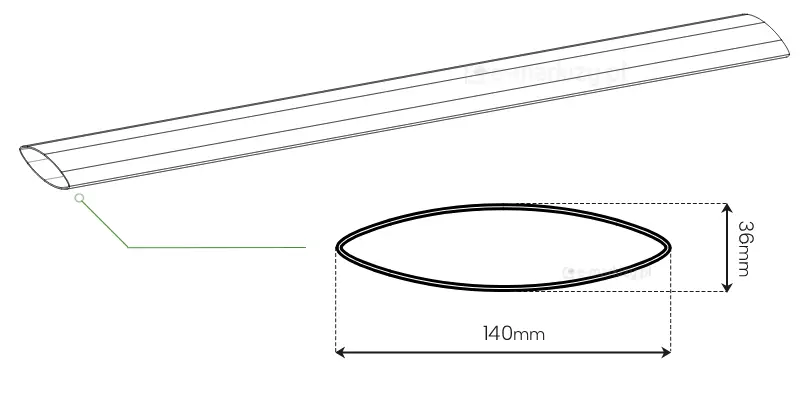

Rysunek techniczny przedstawia parametry przekroju poprzecznego lamela aluminiowa stosowana w systemach osłonowych - panele żaluzjowe Louvre, ukazanej w rzucie aksonometrycznym oraz w przekroju poprzecznym. W górnej części grafiki widoczny jest długi, smukły profil o aerodynamicznym kształcie, którego lewy koniec został wskazany cienką zieloną linią pomocniczą prowadzącą do szczegółowego schematu wymiarowania. Poniżej znajduje się precyzyjny rysunek przekroju poprzecznego lamelki w kształcie wydłużonej elipsy o ostrych zakończeniach. Na tym schemacie naniesiono kluczowe wymiary: całkowita szerokość profilu wynosi sto czterdzieści milimetrów, natomiast jego maksymalna grubość, mierzona w najwyższym punkcie łuku, wynosi trzydzieści sześć milimetrów. Linie wymiarowe są czarne i zakończone strzałkami, a pomocnicze linie przerywane dokładnie wyznaczają skrajne punkty mierzonego elementu. Całość dokumentacji wykonana jest w formie czarnego rysunku liniowego na białym tle, co zapewnia wysoką czytelność detali technicznych profilu.

Przekrój i wymiary lameli

Lamela ma profil w kształcie soczewki: 140 mm szerokości i 36 mm grubości. Ten sam profil mają lamele stałe i obrotowe.


Kąt lameli i zaślepki montażowe

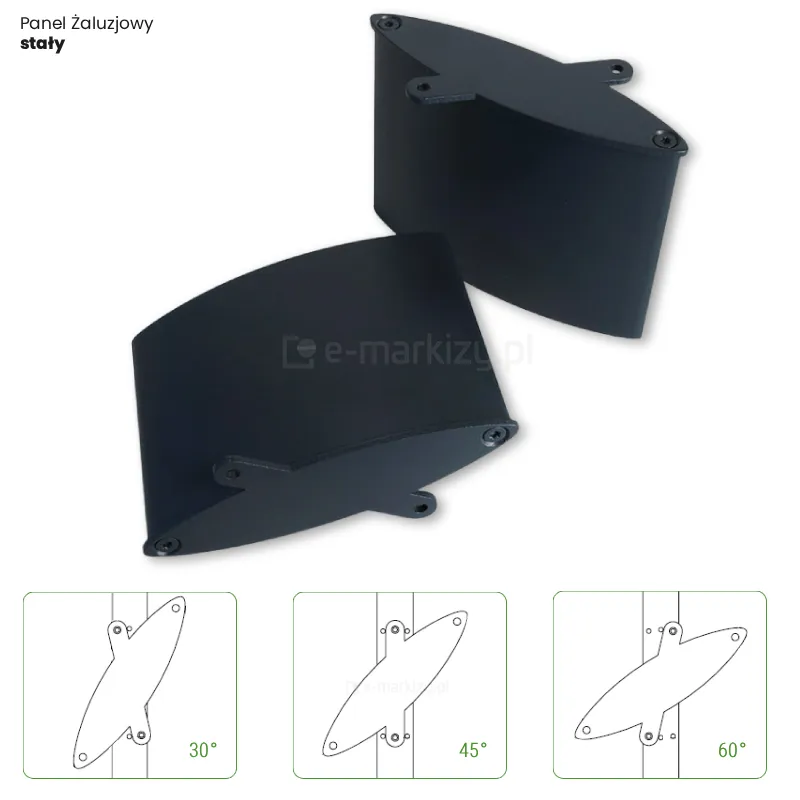

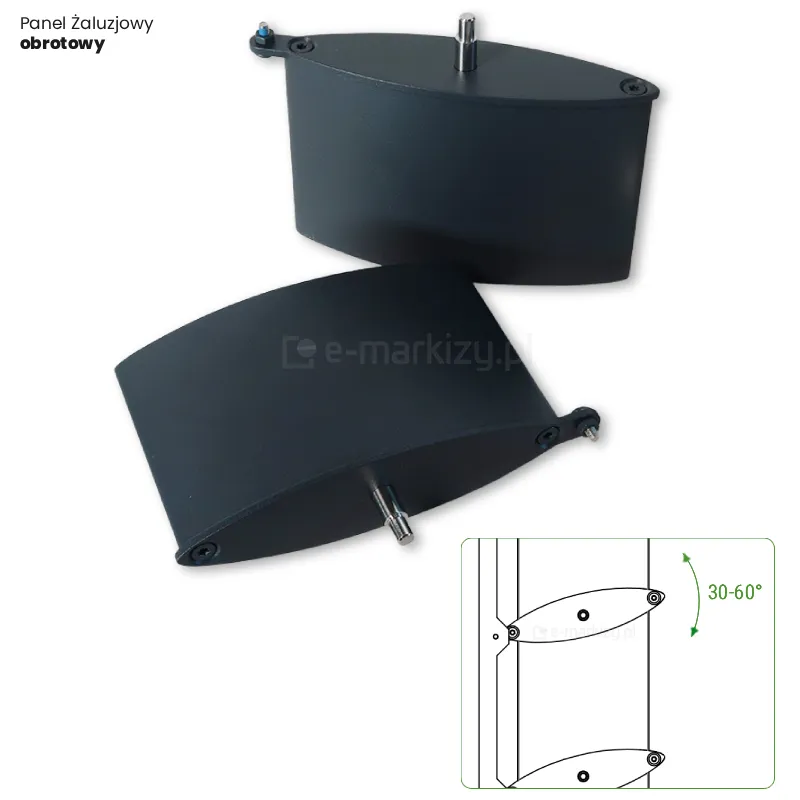

Lamele stałe montujesz pod kątem 30°, 45° lub 60°, a kąt wyznacza szablon wiercenia. Lamele obrotowe przestawiasz ręcznie w zakresie od 30° do 60°.

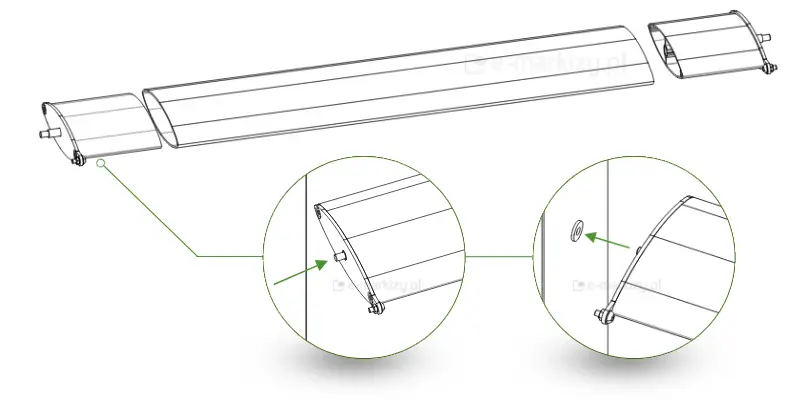

Na obu końcach każdej lameli są zaślepki montażowe, wsuwane w szczeliny profilu. W lamelach stałych zaślepka lewa i prawa różnią się od siebie, więc przed montażem sprawdź, która trafia na którą stronę. W lamelach obrotowych obie zaślepki są takie same.


Cztery kolory lameli Louvre: biały RAL 9016, beżowy RAL 9001, antracytowy RAL 7024 i czarny RAL 9005

Kolory lameli

Lamele zamówisz w czterech kolorach: białym, beżowym, antracytowym i czarnym — odcienie odpowiadają w przybliżeniu RAL 9016, 9001, 7024 i 9005. Ten sam kolor dostępny jest dla lameli stałych i obrotowych; zaznaczasz go w konfiguratorze. Barwy na monitorze mogą się nieco różnić od rzeczywistych.


Masz wymiary? Sprawdź cenę

Znasz już szerokość otworu i liczbę lameli? Wpisz wymiary w konfiguratorze, wybierz wersję lameli i kolor, a zobaczysz cenę panelu.

Rozmieszczenie otworów i kolejne kroki wiercenia pokazuje instrukcja montażu paneli Louvre.
