Instrukcja montażu
szklanych drzwi przesuwnych Auris

Nowoczesna zabudowa ganku lub tarasu z wykorzystaniem systemu szklanych drzwi przesuwnych Auris. Głównym elementem są wielkoformatowe, bezramowe panele ze szkła hartowanego, które są osadzone w dolnej prowadnicy zamontowanej na poziomie podłoża oraz w górnej szynie zintegrowanej z konstrukcją zadaszenia. Profile aluminiowe systemu, w tym pionowy słupek przyścienny i rynna, mają matowe wykończenie w kolorze ciemnego antracytu. W tle widoczna jest elewacja budynku wykonana z jasnobrązowej cegły oraz białe drzwi wejściowe z przeszkleniami i szprosami, wyposażone w rolety zewnętrzne. Posadzka ganku jest wyłożona jasnymi płytami tarasowymi, a przed szklaną ścianą znajduje się pas dekoracyjnego białego żwiru oraz fragment trawnika z niską roślinnością. Całość tworzy estetyczną, transparentną barierę chroniącą przed czynnikami atmosferycznymi, nie ograniczając widoku na otoczenie.

Montaż szklanych drzwi przesuwnych cieszy się rosnącą popularnością w nowoczesnym budownictwie i aranżacji wnętrz, zwłaszcza w domach oraz tarasach. System bezramowy szyb przesuwnych oferuje nie tylko estetyczny wygląd, ale także praktyczność i trwałość, stając się elementem, który łączy funkcjonalność z nowoczesnym designem. Szklane drzwi przesuwne można zamontować i do zadaszenia, albo zabudowy tarasu innego producenta, a nawet do pergoli, czy jako zabudowa balkonu.

System szklanych ścian przesuwnych przygotowany jest do samodzielnego montażu. W standardzie otrzymują Państwo panele ze szkła oraz prowadnice, po których się one przesuwają. Jest to system bezramowy, który można wzbogacić o szereg dodatkowych elementów. Wśród tych dodatków do zamontowania, by uzupełnić system bezramowy, wspomnieć należy o: profilach przeciwwietrznych, profilach bocznych, klamkach oraz zamku bocznym lub środkowym.

Zanim rozpoczniesz montaż

Na rysunkach pokazano przykładowy zestaw czterech paneli o wymiarach zabudowy 3,16 × 2,2 m, z czterotorowymi szynami i zakładką 40 mm. Liczbę paneli, torów i wielkość zakładki dopasuj do swojego zamówienia. Wymiary przykładu nie obowiązują dla każdego zestawu.

Numery części w opisach odpowiadają oznaczeniom na rysunkach. Obcojęzyczne podpisy objaśniono w legendzie na końcu instrukcji. Kliknij schemat, aby obejrzeć go w powiększeniu.

Bezpieczeństwo i kontrola dostawy

  • Producent zaleca montaż przez dwie osoby posiadające odpowiednie kwalifikacje. Ciężkie tafle przenoś i ustawiaj wspólnie z drugą osobą.
  • Sprawdź ilość i stan części od razu po dostawie. Porównaj je z dokumentem dostawy. Braki i uszkodzenia zgłoś sprzedawcy niezwłocznie; widoczne wady producent poleca zgłosić pisemnie w ciągu 7 dni od dostawy.
  • Części przechowuj w suchym, przewiewnym miejscu, poza bezpośrednim słońcem. Opakowania otwieraj ostrożnie.
  • Profile i szkło odkładaj na miękką, czystą, płaską powierzchnię. Nigdy nie stawiaj szkła bezpośrednio na ziemi. Szczególnie chroń krawędzie i narożniki tafli. Nie stawaj na panelach.
  • SZKŁA HARTOWANEGO NIE WOLNO WIERCIĆ, CIĄĆ ANI SZLIFOWAĆ. Uchwyt przykręcany można zamontować wyłącznie w panelu z fabrycznie wykonanym otworem.
  • Wydziel miejsce pracy, aby osoby postronne nie podchodziły do montowanej konstrukcji. Używaj rękawic, okularów ochronnych i obuwia z podeszwą antypoślizgową, a przy pracach pylących także maski przeciwpyłowej. Drabinę ustawiaj na stabilnym podłożu.
  • Nie zmieniaj samodzielnie konstrukcji ani sposobu mocowania. W razie wątpliwości skontaktuj się ze sprzedawcą Deponti.
  • Podczas montażu i użytkowania uważaj, aby nie przytrzasnąć palców lub innych części ciała między panelami i profilami bocznymi.

Przygotowanie do montażu

Podłoże i otwór montażowy

  • Podłoże musi być równe, stabilne i przygotowane do zamocowania szyny dolnej. Szynę należy solidnie zakotwić do odpowiedniej podstawy, np. profilu zamkniętego RHS, pasa betonowego lub odpowiednio przygotowanych płyt.
  • Powierzchnia mocowania szyny górnej musi być solidna, równa i płaska.
  • Usuń przeszkody, np. meble i donice, i zapewnij swobodny dostęp do całej zabudowy. Sprawdź, czy instalacje, w tym przewody elektryczne, nie kolidują z miejscami mocowania.
  • Sprawdź poziom dolnej i górnej powierzchni oraz pion boków otworu. W razie potrzeby zastosuj odpowiednio dobrany profil RHS lub opcjonalne profile U, montowane poziomo albo pionowo.
  • Mocowania szyn i profili U dobiera montażysta do podłoża: metalu, betonu lub drewna. Nie są one dołączone do zestawu. Do szyn stosuj wkręty ze stali nierdzewnej z łbem stożkowym. Dokręcaj ostrożnie, z odpowiednio ustawionym ogranicznikiem momentu, aby nie urwać łba.
  • Folię ochronną z aluminium zdejmuj możliwie późno, aby ograniczyć ryzyko uszkodzenia powierzchni.
  • Według instrukcji producenta system ma maksymalną szerokość 8 m; standardowe wysokości zestawów wynoszą od 2000 do 2500 mm. Przed montażem sprawdź konkretny wariant dostawy.

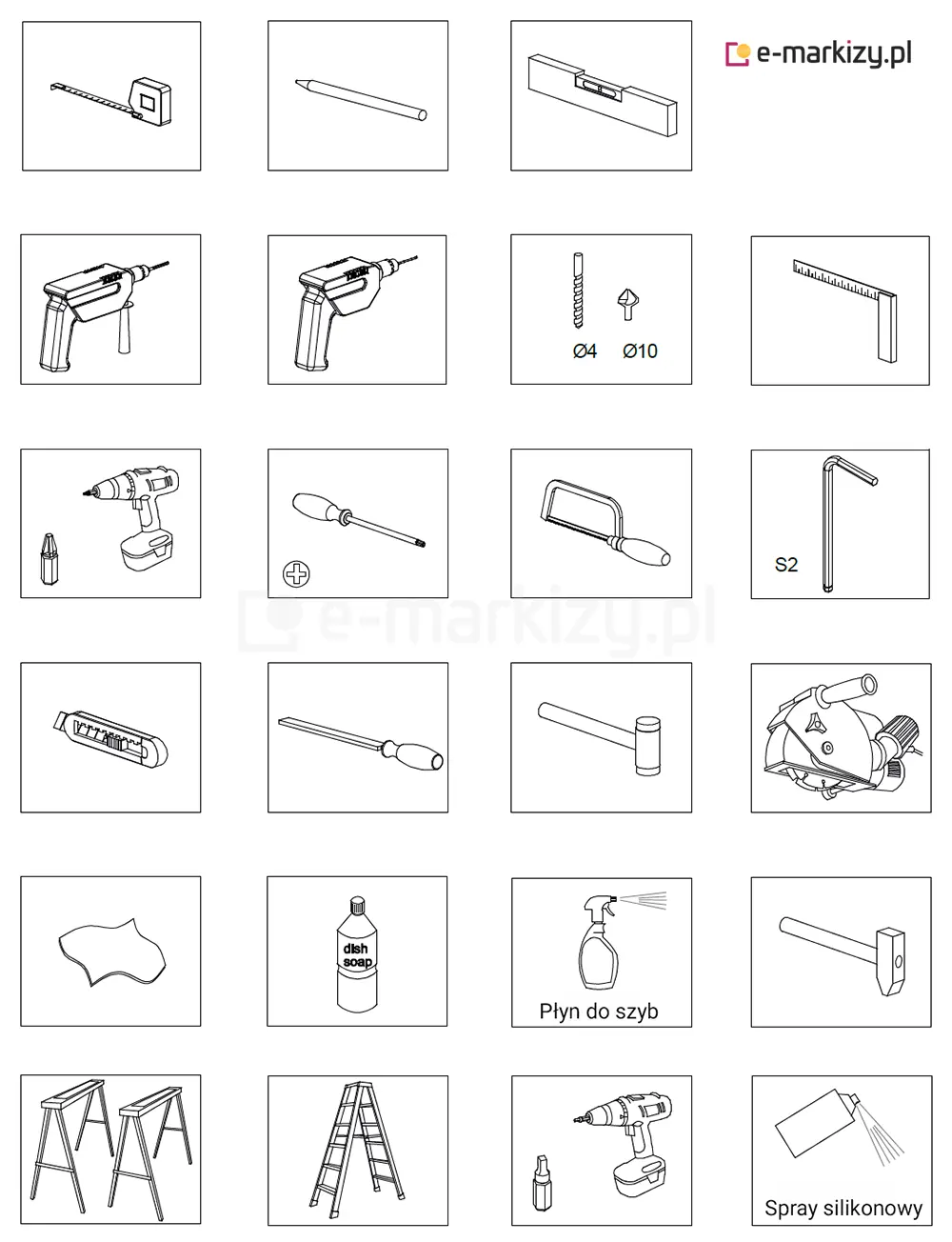

Potrzebne narzędzia i materiały

Potrzebne narzędzia

Potrzebne narzędzia i materiały

Przygotuj miarkę, ołówek, poziomnicę, kątownik, wiertarkę i wkrętarkę z odpowiednimi końcówkami, wiertła do profili, pogłębiacz Ø 10 mm, klucz imbusowy 2 mm (S2), śrubokręt krzyżakowy i płaski, piłę do aluminium, nóż do przycięcia uszczelki, miękki młotek, czystą ściereczkę, płyn do naczyń lub środek do szkła, stabilny stół albo kozły montażowe oraz drabinę. Rysunek producenta pokazuje również młotek, piłę mechaniczną i spray silikonowy. Narzędzia do wiercenia w podłożu dobierz do jego materiału i mocowań.

Grafika techniczna przedstawiająca schemat złożeniowy systemu szklanych drzwi przesuwnych Auris, zaprezentowany w formie widoku rozbitego na białym tle. W lewym górnym rogu znajduje się napis Ściana Fiano – komponenty. Główna część ilustracji ukazuje cztery pionowe, przezroczyste panele szklane, z których jeden, skrajnie lewy, posiadający nawiercony otwór pod klamkę skręcaną, oznaczony jest jako opcja. Poszczególne elementy konstrukcyjne systemu są ponumerowane białymi cyframi w zielonych kołach, od których odchodzą przerywane linie wskazujące konkretne części. Na górze schematu widoczna jest długa, pozioma szyna jezdna (numer 14) wraz z uszczelką szczotkową (numer 15). Po bokach znajdują się pionowe profile domykające (numer 13). Dolna część grafiki przedstawia szynę dolną (numer 16) oraz detale montażowe skrzydeł drzwiowych. Na wysokości środka lewego panelu zaznaczono opcjonalne akcesoria: okrągłe uchwyty (numery 18, 19, 20) oraz prostokątna klamkę naklejaną z wgłębieniami (numer 21), opisany słowem opcja. W dolnej części obrazu umieszczono dwa powiększone detale w okręgach, które szczegółowo obrazują mechanizm jezdny i wykończenie dolnej krawędzi szkła. Lewe zbliżenie pokazuje profil dolny panelu szklanego (numer 1), wózki jezdne z rolkami (numery 2 i 3), uszczelki (numer 9) oraz zaślepki boczne i elementy mocujące (numery 10, 11, 12). Prawe zbliżenie koncentruje się na detalach krawędzi profilu (numer 1) wraz z elementami stabilizującymi, zabierakiem (numer 4) i śrubami montażowymi (numery 5, 6). Całość ma charakter instruktażowy, wykonana jest za pomocą czarnych linii konturowych z wyraźnym, zielonym systemem oznaczeń numerycznych.

Schemat elementów

Elementy zestawu

  1. Profil H mocowany na dole panelu.
  2. Zespół rolek jezdnych z regulacją wysokości.
  3. Wkręt do blachy 3,9 × 6,5 mm, z łbem wypukłym i gniazdem krzyżakowym.
  4. Zabierak do wspólnego przesuwania paneli, opcjonalny.
  5. Gumowy odbojnik zabieraka, opcjonalny.
  6. Śruba ustalająca zabieraka, opcjonalna.
  7. Panel szklany.
  8. Panel z fabrycznym otworem na uchwyt przykręcany, opcjonalny.
  9. Gumowa uszczelka U na dolną krawędź szkła.
  10. Zaślepka końca profilu H.
  11. Wkręt nierdzewny 4,2 × 16 mm z łbem stożkowym i gniazdem krzyżakowym.
  12. Korek zamykający otwór w zaślepce.
  13. Profile U do zakończeń bocznych lub wyrównania powierzchni, opcjonalne.
  14. Szyna górna.
  15. Uszczelki szczotkowe szyny górnej.
  16. Szyna dolna z otworami odprowadzającymi wodę.
  17. Wyjmowana wkładka prowadząca szyny dolnej.
  18. Gumowe pierścienie uszczelniające uchwytu.
  19. Zewnętrzna część uchwytu przykręcanego.
  20. Wewnętrzna część uchwytu przykręcanego.
  21. Aluminiowe uchwyty przyklejane taśmą 3M VHB, opcjonalne.
  22. Profil zamknięty RHS pod szynę dolną, opcjonalny.

Elementy opcjonalne 23 i 24

Pomiary i dobór wymiarów

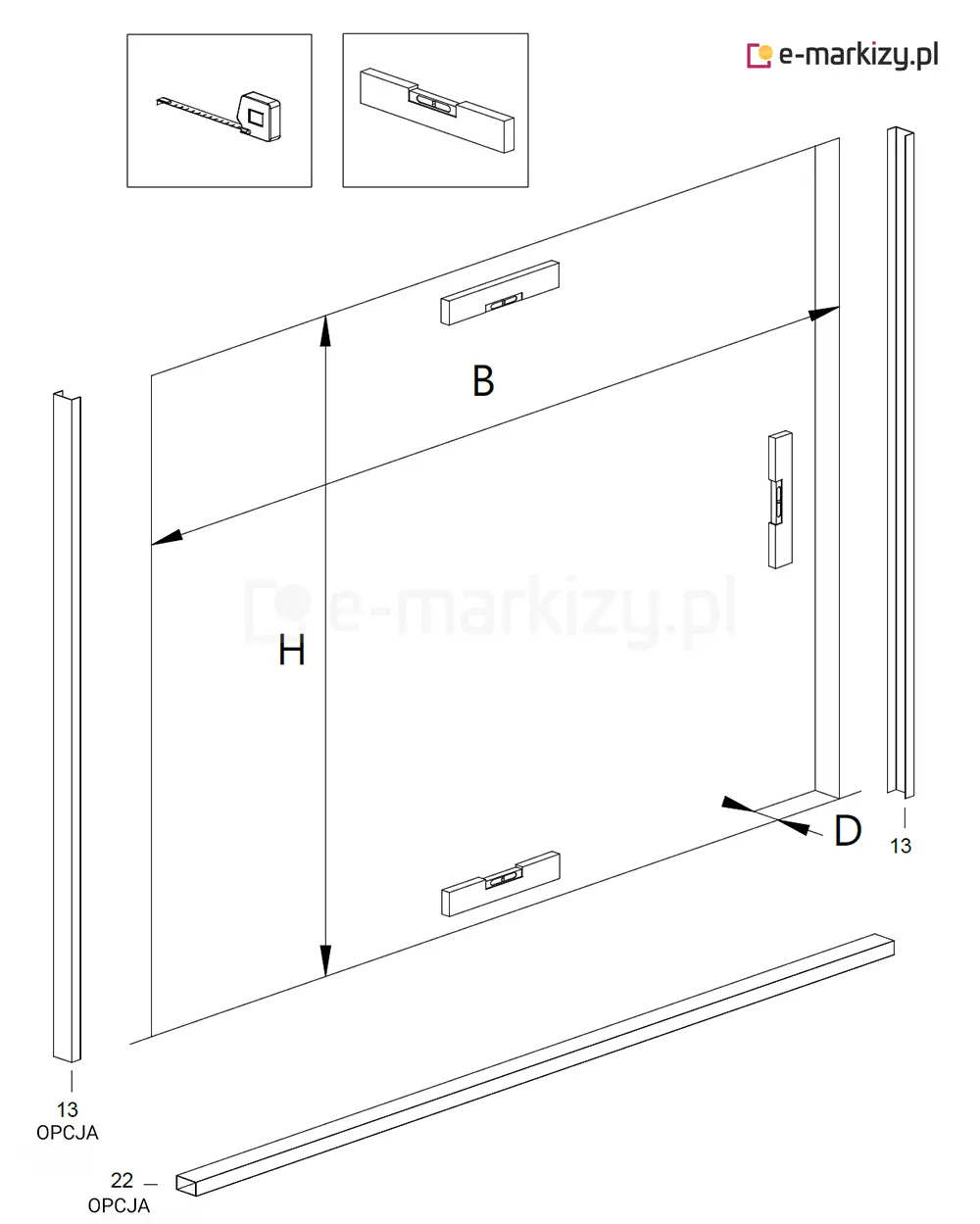

Krok 1 – zmierz otwór

Zmierz szerokość B, wysokość H oraz głębokość ściany, słupa lub konstrukcji D. Sprawdź poziom i pion otworu oraz stabilność podstawy. Szerokość szyn ustalaj osobno u góry i u dołu.

Krok 2 – sprawdź wysokość zestawu

Poniższe wartości pochodzą z tabeli producenta i są wymiarami teoretycznymi. Pierwsza kolumna zachowuje jego oznaczenie „wysokość panelu”; nie traktuj jej jako wymiaru tafli do samodzielnej obróbki. Potwierdź dopasowanie kompletnego zestawu do otworu.

Wysokość panelu Wysokość otworu bez kompensacji Z profilem U do Z profilem Tube-60 do
2000 mm 1980-2025 mm 2055 mm 2085 mm
2100 mm 2080-2125 mm 2155 mm 2185 mm
2150 mm 2130-2175 mm 2205 mm 2235 mm
2200 mm 2180-2225 mm 2255 mm 2285 mm
2250 mm 2230-2275 mm 2305 mm 2335 mm
2300 mm 2280-2325 mm 2355 mm 2385 mm
2350 mm 2330-2375 mm 2405 mm 2435 mm
2400 mm 2380-2425 mm 2455 mm 2485 mm
2500 mm 2480-2525 mm 2555 mm 2585 mm

Ważne: przy zastosowaniu zabieraków minimalna wysokość otworu wzrasta o 10 mm. Dla wariantu 2000 mm minimum wynosi więc 1990 mm zamiast 1980 mm. Tabela nie wyjaśnia jednoznacznie łączenia poszczególnych sposobów kompensacji; dobór profili potwierdź u dostawcy.

Krok 3 – oblicz zakładkę paneli

Zakładka to szerokość, na jakiej sąsiednie panele zachodzą na siebie. W prostym układzie z jednakowymi panelami oblicz ją tak:

zakładka = (liczba paneli × szerokość panelu – szerokość do wypełnienia) / (liczba paneli – 1)

Przy zamku bocznym lub centralnym najpierw odejmij 85 mm od szerokości otworu. Wynik użyj jako szerokość do wypełnienia.

Przykład dla otworu 4000 mm:
• 7 paneli po 640 mm, bez zamka: (4480 – 4000) / 6 = 80 mm.
• 7 paneli po 640 mm, z zamkiem: (4480 – 3915) / 6 ≈ 94 mm.
• 5 paneli po 820 mm, bez zamka: (4100 – 4000) / 4 = 25 mm.
• 5 paneli po 820 mm, z zamkiem: (4100 – 3915) / 4 ≈ 46 mm.

Ważne: przy zabierakach zakładka musi wynosić co najmniej 35 mm. Przy zamykaniu pośrodku, gdy dwa panele spotykają się na jednym torze, wymagana zakładka wynosi co najmniej 55 mm. Przykład 25 mm nie spełnia warunku dla zabieraków. Dla układów innych niż prosty układ jednostronny sprawdź rozplanowanie z dostawcą.

Montaż

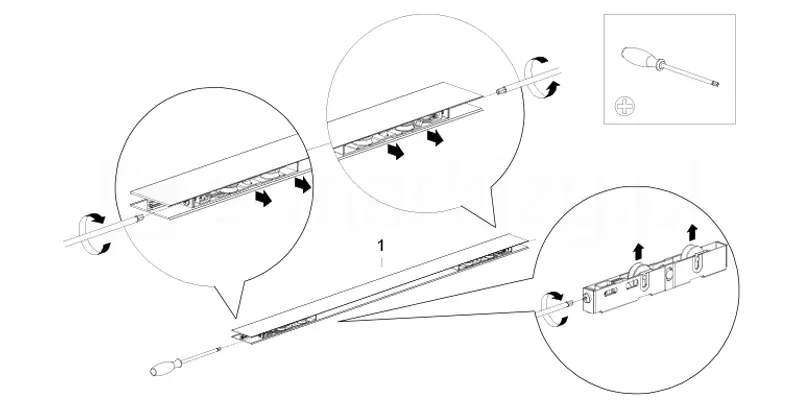

1. Montaż rolek w profilach H

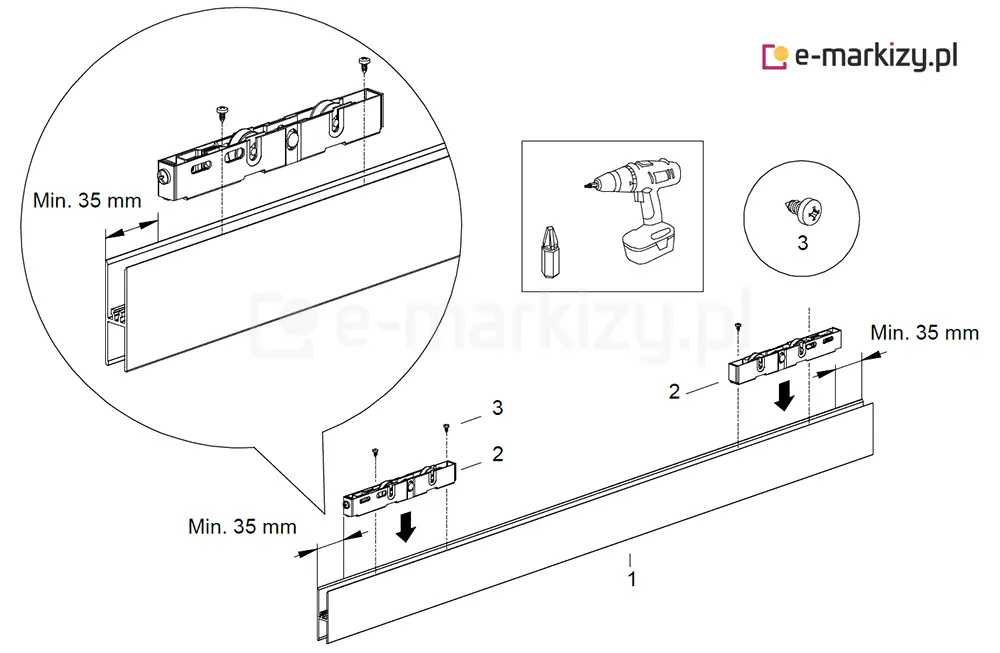

Krok 1 – zamocuj zespoły rolek

Połóż profil H dolną stroną do góry. Umieść zespoły rolek przy obu końcach profilu, co najmniej 35 mm od jego końców. Śruby regulacyjne skieruj na zewnątrz, w stronę końców profilu, aby można było do nich sięgnąć. Przykręć zespoły wkrętami 3,9 × 6,5 mm z łbem wypukłym.

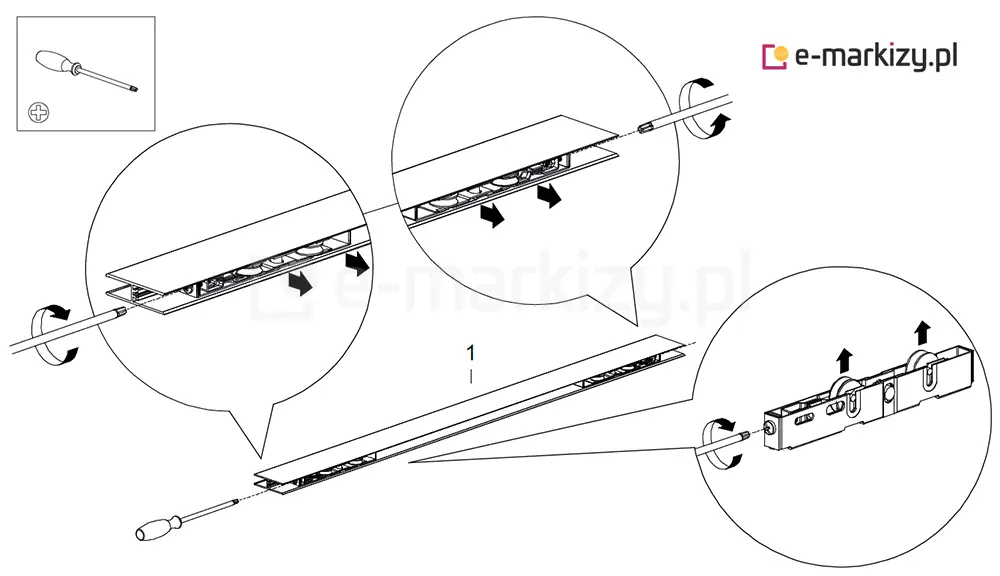

Krok 2 – ustaw rolki wstępnie

Śrubokrętem krzyżakowym wysuń rolki na około trzy czwarte zakresu, zgodnie z rysunkiem. Ostateczną wysokość ustawisz po włożeniu paneli do szyn.


2. Montaż zabieraków w profilach H

Zabieraki sprawiają, że podczas przesuwania jednego panelu kolejne przesuwają się za nim. Ich położenie w profilu H pozwala dopasować zakładkę. Wybierz właściwy wariant poniżej. Jeśli zestaw nie ma zabieraków ani zamka, przejdź do rozdziału 3.

2A. Zabieraki bez zamka bocznego lub centralnego

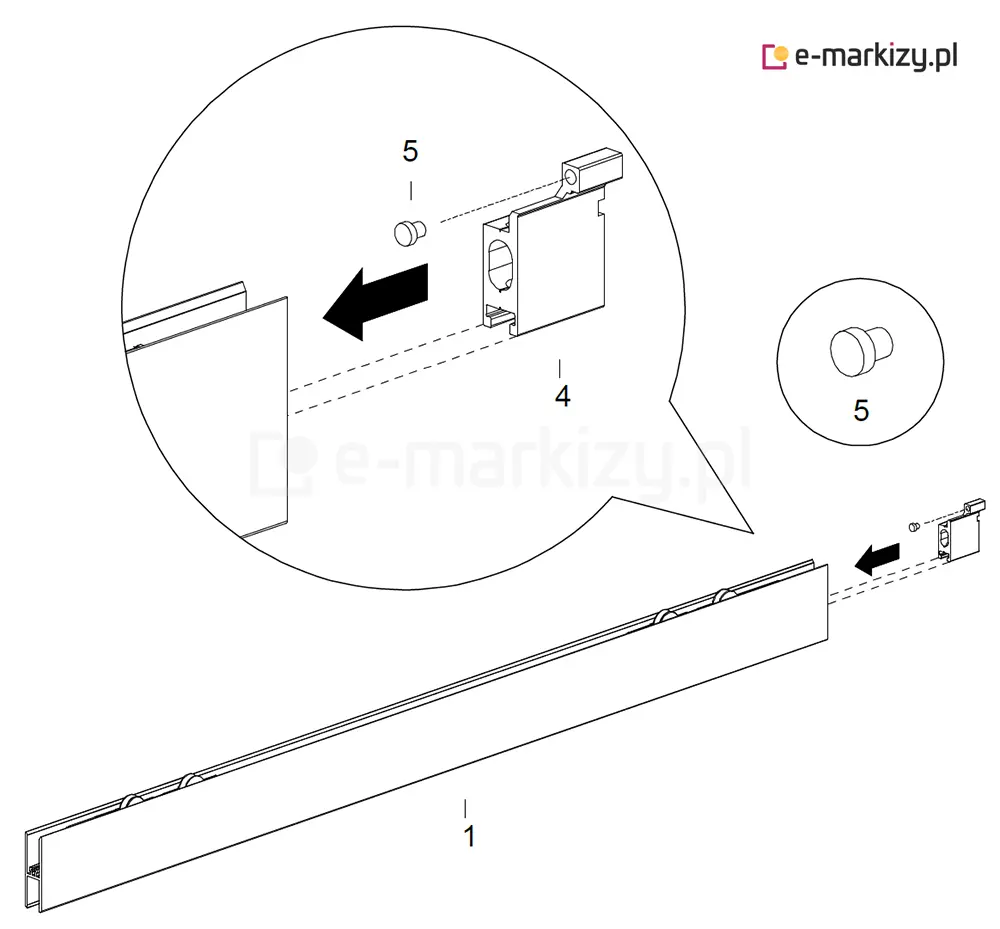

Krok 1 – przygotuj pierwszy i ostatni panel

Połóż profile H dolną stroną do góry. W profilu pierwszego i ostatniego panelu zamontuj po jednym zabieraku, po stronie współpracującej z sąsiednim panelem. Wciśnij gumowy odbojnik w okrągły otwór każdego zabieraka. Na rysunkach pokazano przykładową zakładkę 40 mm.

Krok 2 – unieruchom zabieraki

Dokręć dwie śruby ustalające każdego zabieraka kluczem imbusowym 2 mm.

Krok 3 – przygotuj panele pośrednie

W każdym profilu H panelu pośredniego zamontuj dwa zabieraki, przy przeciwnych końcach i zgodnie z ich orientacją na rysunku. Wciśnij odbojniki w okrągłe otwory.

Krok 4 – dokręć śruby

Ustaw zabieraki zgodnie z obliczoną zakładką i dokręć ich śruby ustalające kluczem imbusowym 2 mm.

2B. Zabieraki z zamkiem bocznym lub centralnym

Przy zamku zastosowanie zabieraków jest wymagane. Na rysunkach A oznacza zabierak, a B opcjonalny, zalecany ogranicznik. Ogranicznik zapobiega przesuwaniu się paneli zbyt daleko i ich uderzaniu w uchwyt zamka.

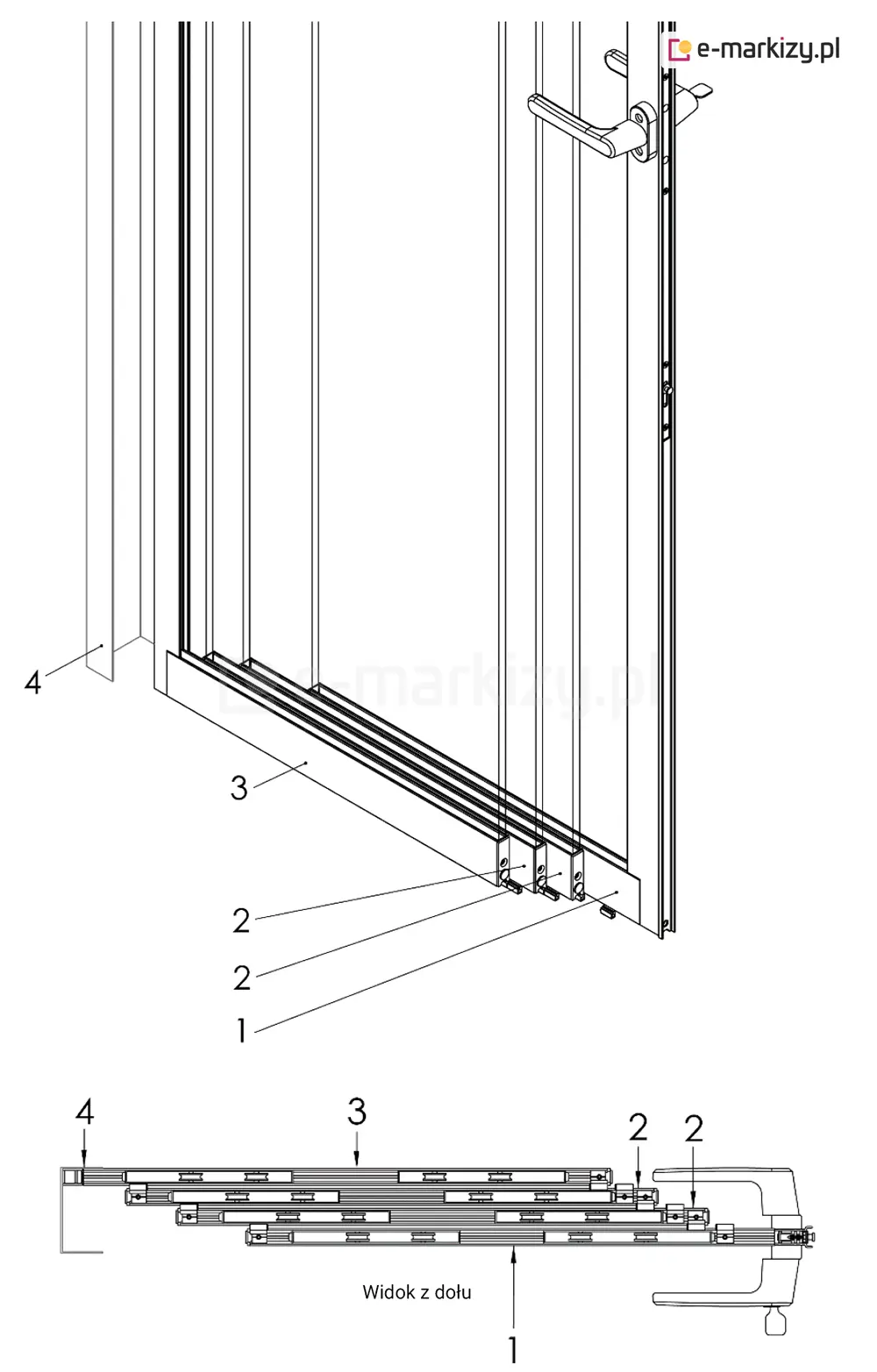

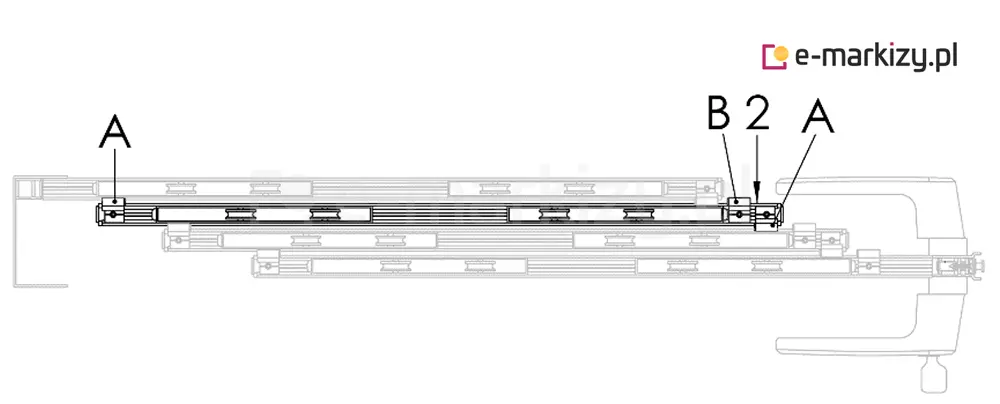

Rysunek przedstawia cztery panele: przedni z zamkiem (1), panele pośrednie (2) i tylny (3), zamocowany przy ścianie lub opcjonalnym profilu U (4). Oznaczenia 1-4 w tym schemacie dotyczą położenia paneli, a nie ogólnego wykazu części.

Krok 1 – przesuń rolki panelu przedniego

Połóż profil H panelu przedniego (1) dolną stroną do góry. Po stronie zamka zdemontuj zespół rolek i zamontuj go ponownie co najmniej 60 mm od końca profilu. Dzięki temu będzie miejsce na ogranicznik i swobodne korzystanie z uchwytu.

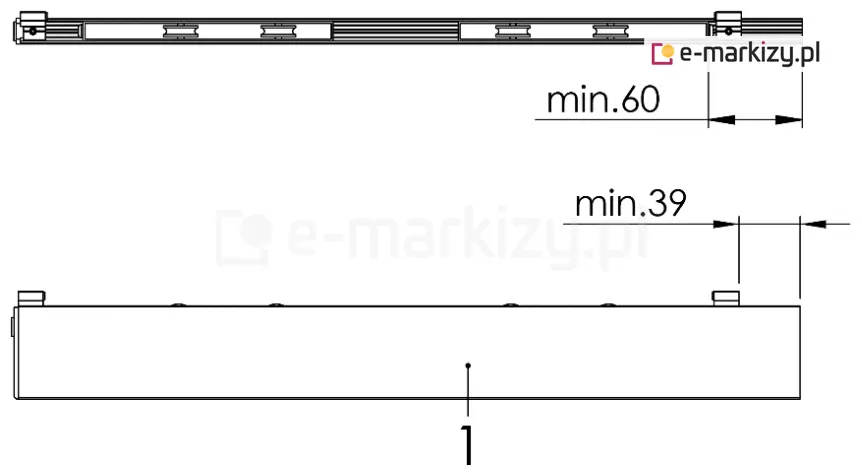

Panel przedni – odległości

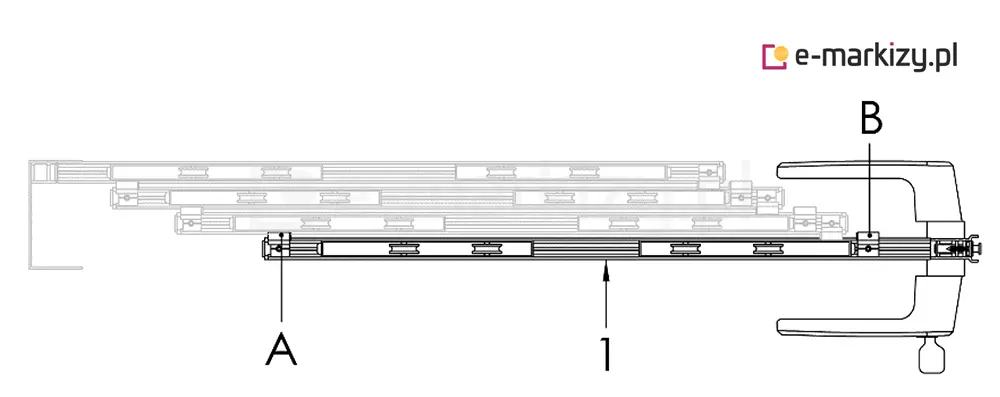

Panel przedni – układ

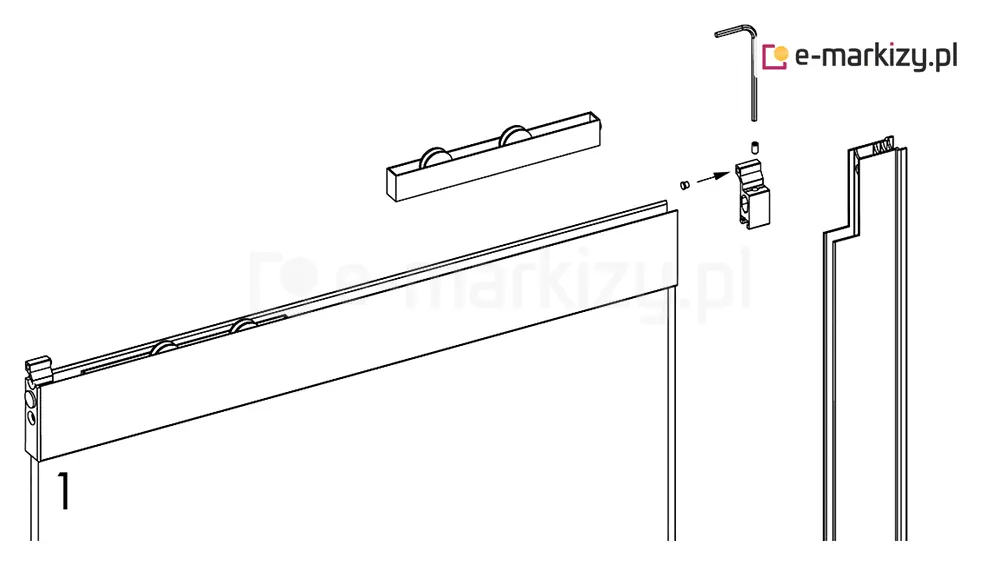

Krok 2 – zamontuj zabierak i ogranicznik

Umieść element A przy jednym końcu profilu i element B po stronie zamka. Ogranicznik B ustaw obok zespołu rolek, co najmniej 39 mm od końca profilu. Wystające części obu elementów skieruj w stronę pozostałych paneli.

Krok 3 – dokręć śruby i załóż odbojniki

Dokręć śruby ustalające kluczem imbusowym. Wciśnij gumowe odbojniki w okrągłe otwory.

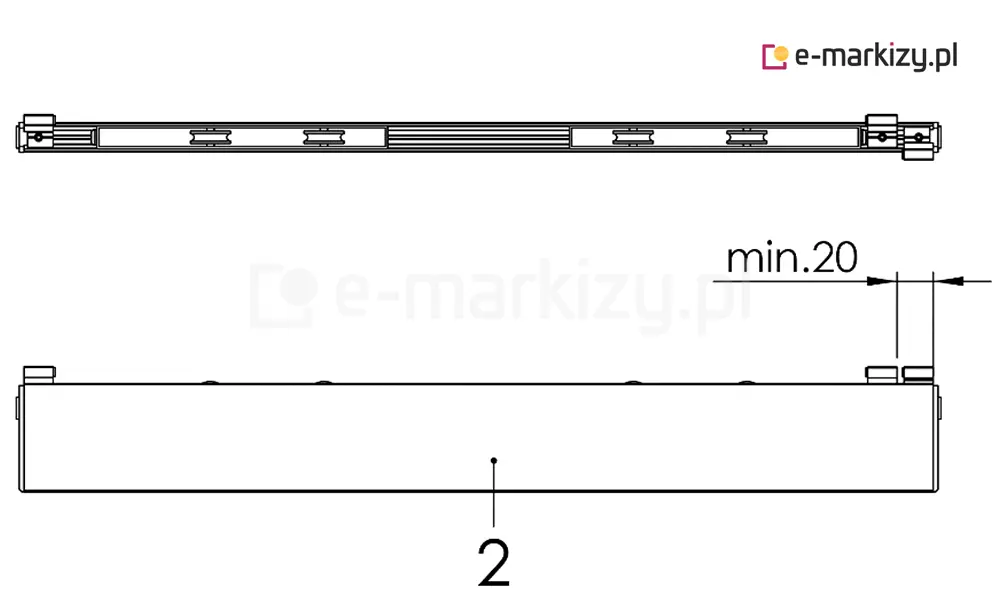

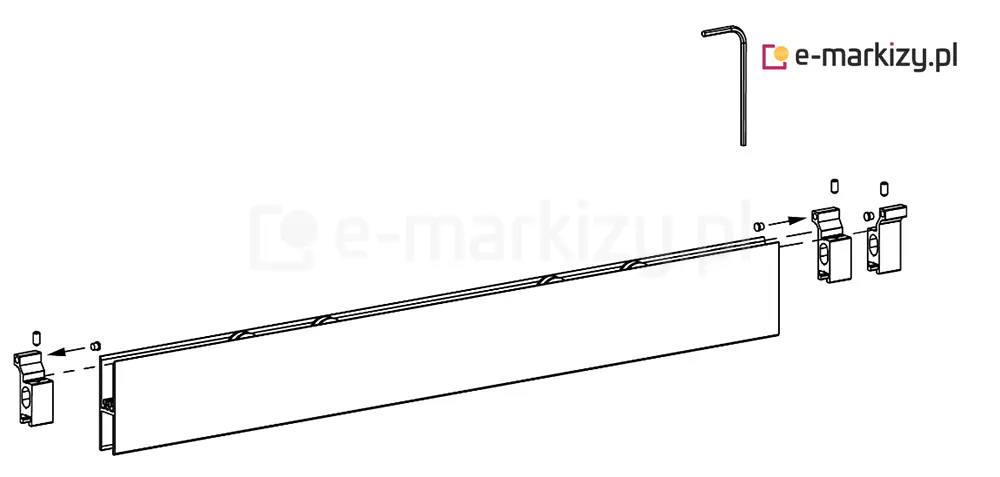

Krok 4 – zamontuj ogranicznik w panelach pośrednich

Połóż profil H panelu pośredniego (2) dolną stroną do góry. Po stronie zamka umieść ogranicznik B przy zespole rolek. Wystającą część skieruj w stronę panelu tylnego (3).

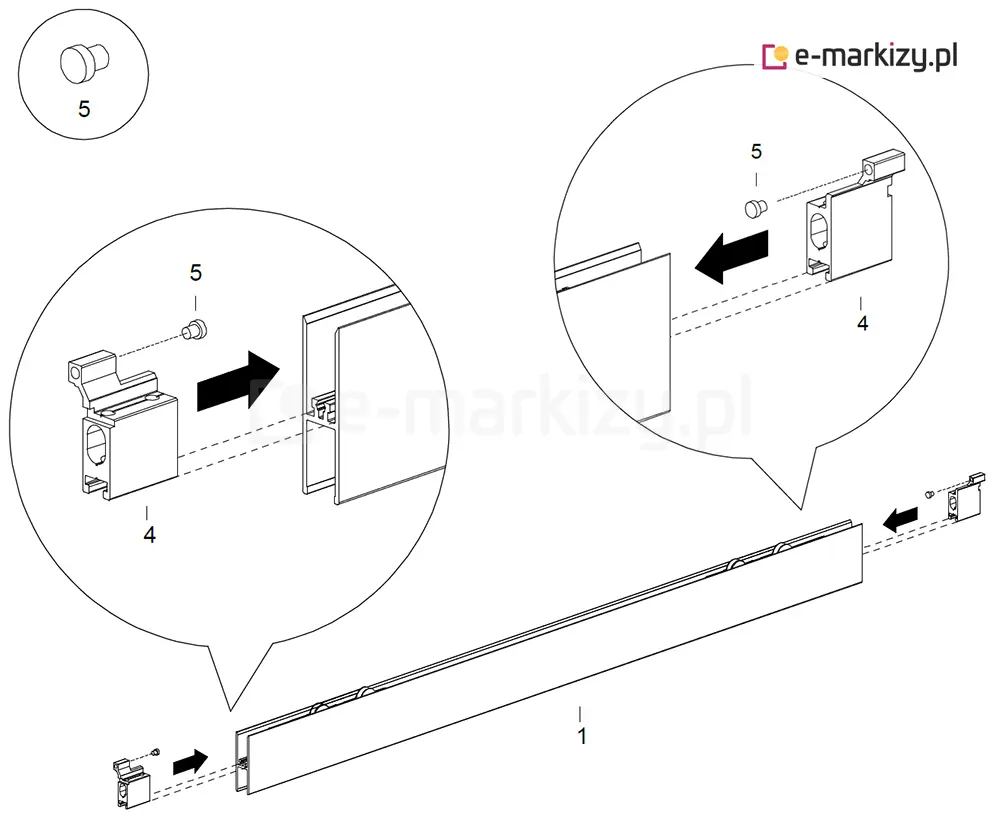

Krok 5 – dołóż dwa zabieraki

Zamontuj po jednym zabieraku A przy obu końcach profilu. Zabierak od strony ściany skieruj wystającą częścią ku panelowi tylnemu (3), a zabierak od strony zamka ku panelowi przedniemu (1). Zachowaj ustawienie pokazane na rysunku, w tym oznaczony odstęp min. 20 mm.

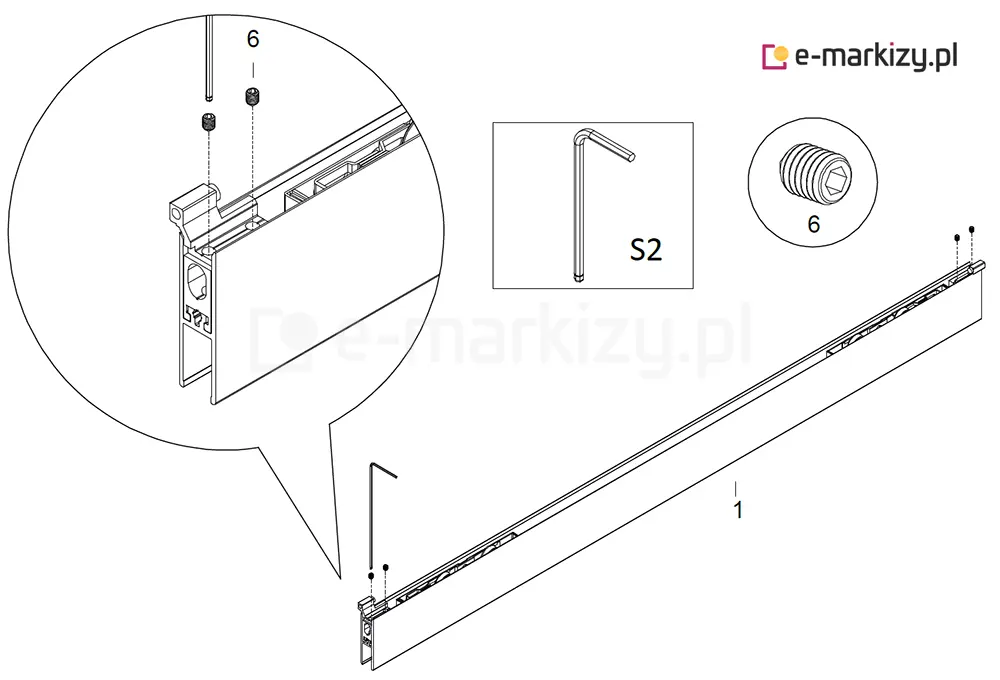

Krok 6 – dokręć i powtórz

Dokręć śruby ustalające i załóż gumowe odbojniki. Powtórz kroki 4-6 dla wszystkich paneli pośrednich.

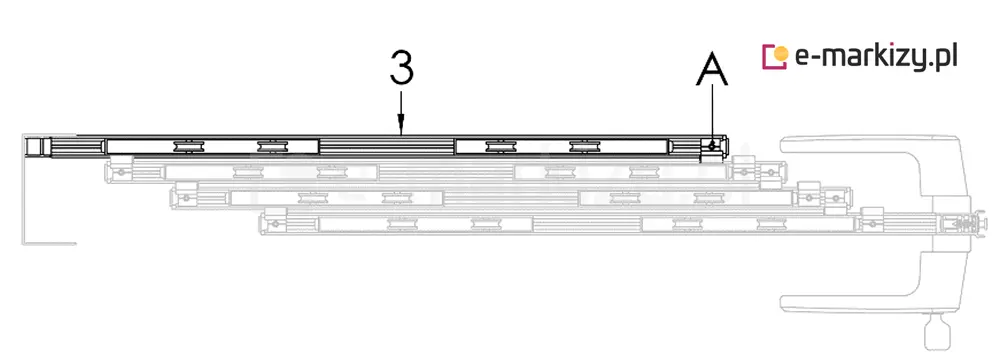

Krok 7 – przygotuj panel tylny

Połóż profil H panelu tylnego (3) dolną stroną do góry. Po stronie zamka zamontuj jeden zabierak A, wystającą częścią w stronę pozostałych paneli.

Krok 8 – dokręć i załóż odbojnik

Dokręć śruby ustalające zabieraka kluczem imbusowym. Wciśnij gumowy odbojnik w jego okrągły otwór.

3. Przygotowanie paneli szklanych

Krok 1 – ułóż szkło

Połóż panel poziomo na stabilnym stole lub kozłach, na wygodnej wysokości. Zabezpiecz podparcie miękkim, czystym materiałem.

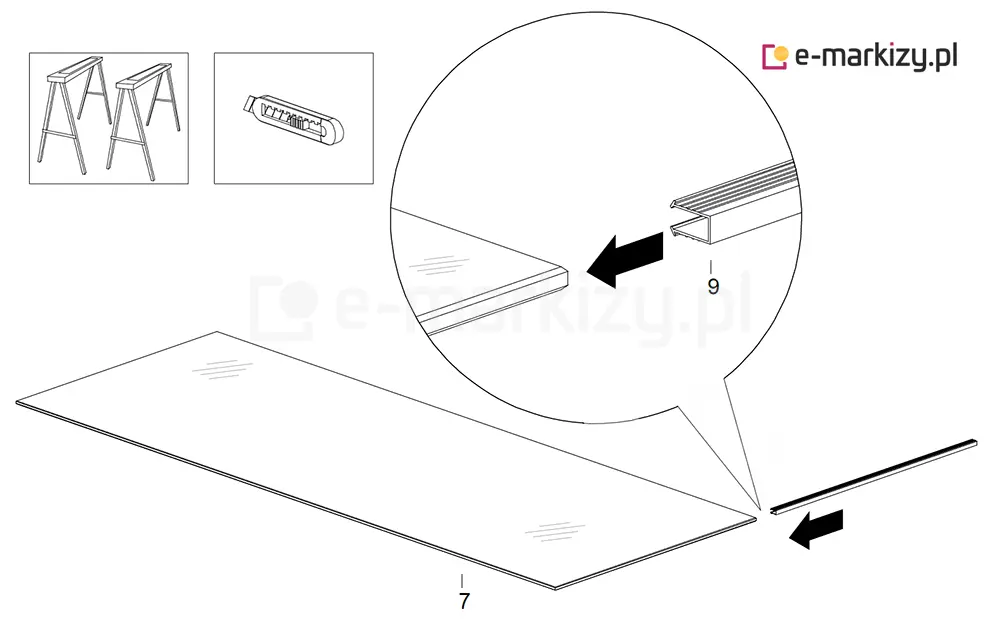

Krok 2 – załóż uszczelkę

Nałóż gumową uszczelkę U na całą dolną krawędź szkła. Przytnij samą uszczelkę do długości panelu. Powtórz dla wszystkich tafli.

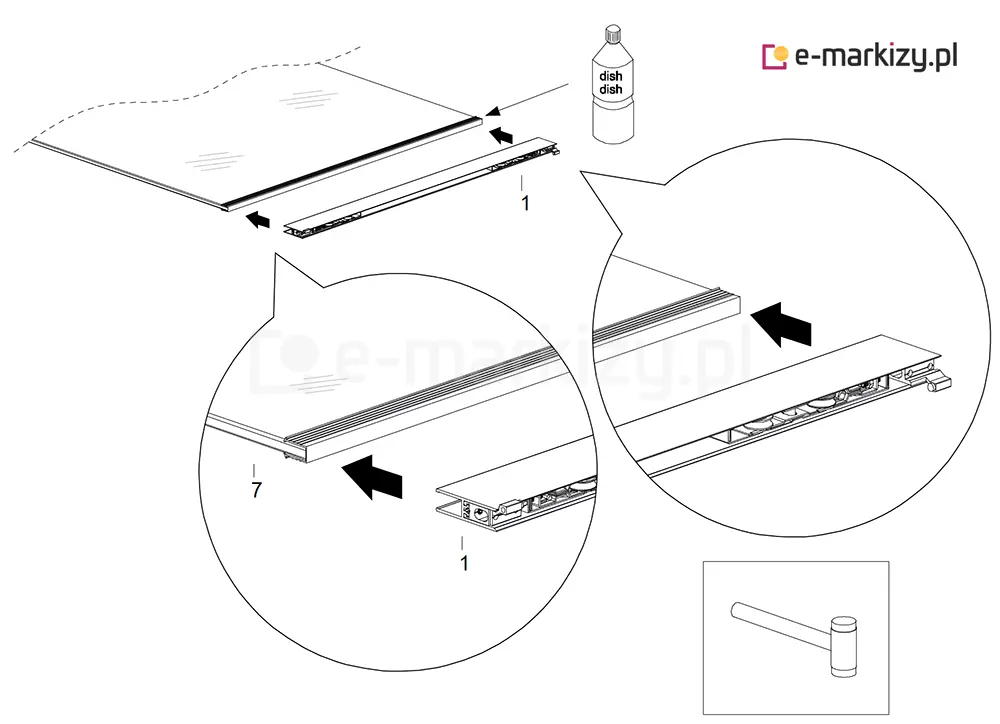

Krok 3 – osadź profil H

Dla ułatwienia montażu rozprowadź na uszczelce niewielką ilość płynu do naczyń lub środka do szkła, zgodnie ze wskazówką producenta. Nałóż profil H otwartą stroną na uszczelkę i osadź go delikatnymi uderzeniami miękkiego młotka, zgodnie z rysunkiem. Nie uderzaj bezpośrednio w szkło. Powtórz dla wszystkich paneli.

Ważne: przy panelu z otworem na uchwyt sprawdź, czy zabieraki znajdują się po właściwej stronie.

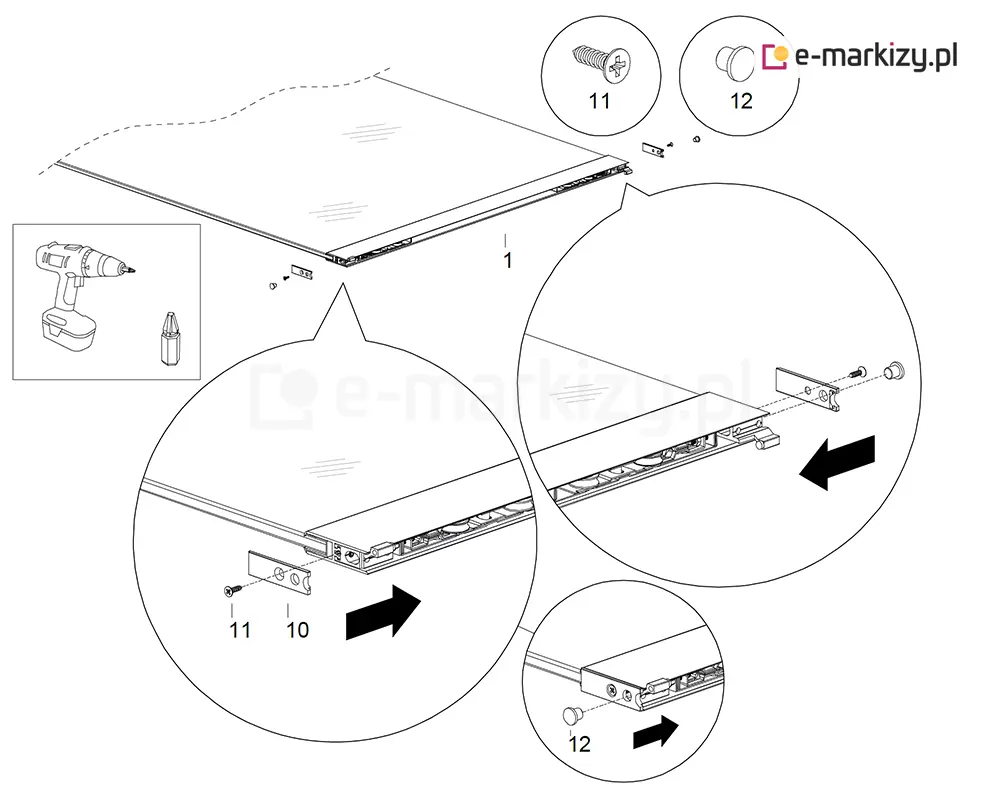

Krok 4 – zamknij końce profilu

Przykręć zaślepki (10) na obu końcach profilu H wkrętami nierdzewnymi 4,2 × 16 mm (11). Następnie wciśnij korki (12).

4. Montaż bocznych profili U

Jeżeli zestaw nie ma bocznych profili U, pomiń rozdziały 4 i 5 i przejdź do rozdziału 6.

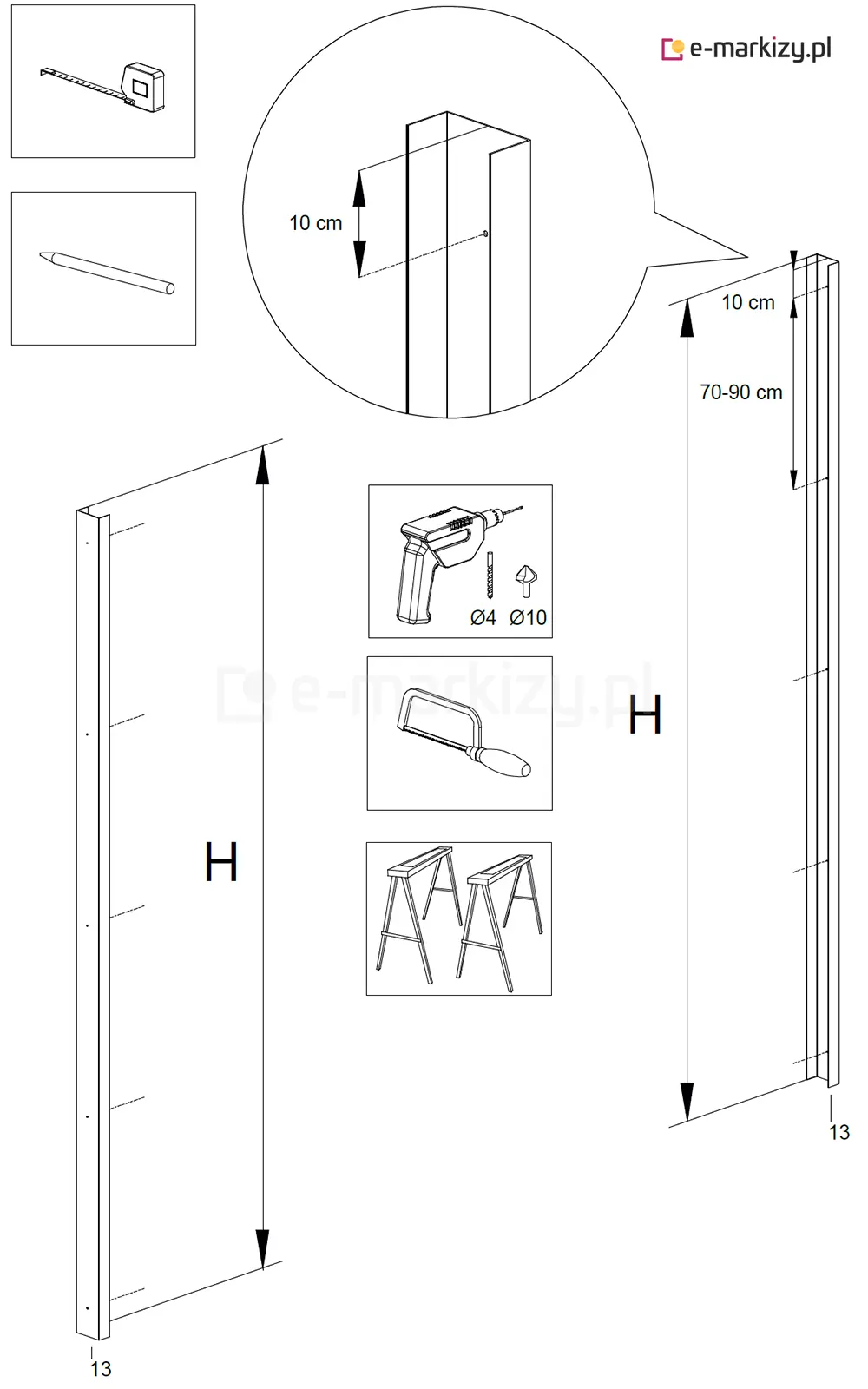

Krok 1 – dopasuj długość

Połóż profile U na stole lub kozłach. Zmierz wysokość otworu H, zaznacz ją na profilach i przytnij profile do wymaganej długości.

Krok 2 – przygotuj otwory

Zaznacz otwory wzdłuż osi profilu: pierwszy i ostatni około 10 cm od końców, pozostałe co 70-90 cm. Wywierć je wiertłem Ø 4 mm.

Uwaga producenta: przy parzystej liczbie paneli przewidź mocowanie w środku; przy nieparzystej liczbie paneli nie umieszczaj wkrętu w środku, ponieważ panel może w niego uderzyć. Przed wierceniem sprawdź położenie mocowań względem torów i szkła, a w razie wątpliwości potwierdź je u dostawcy.

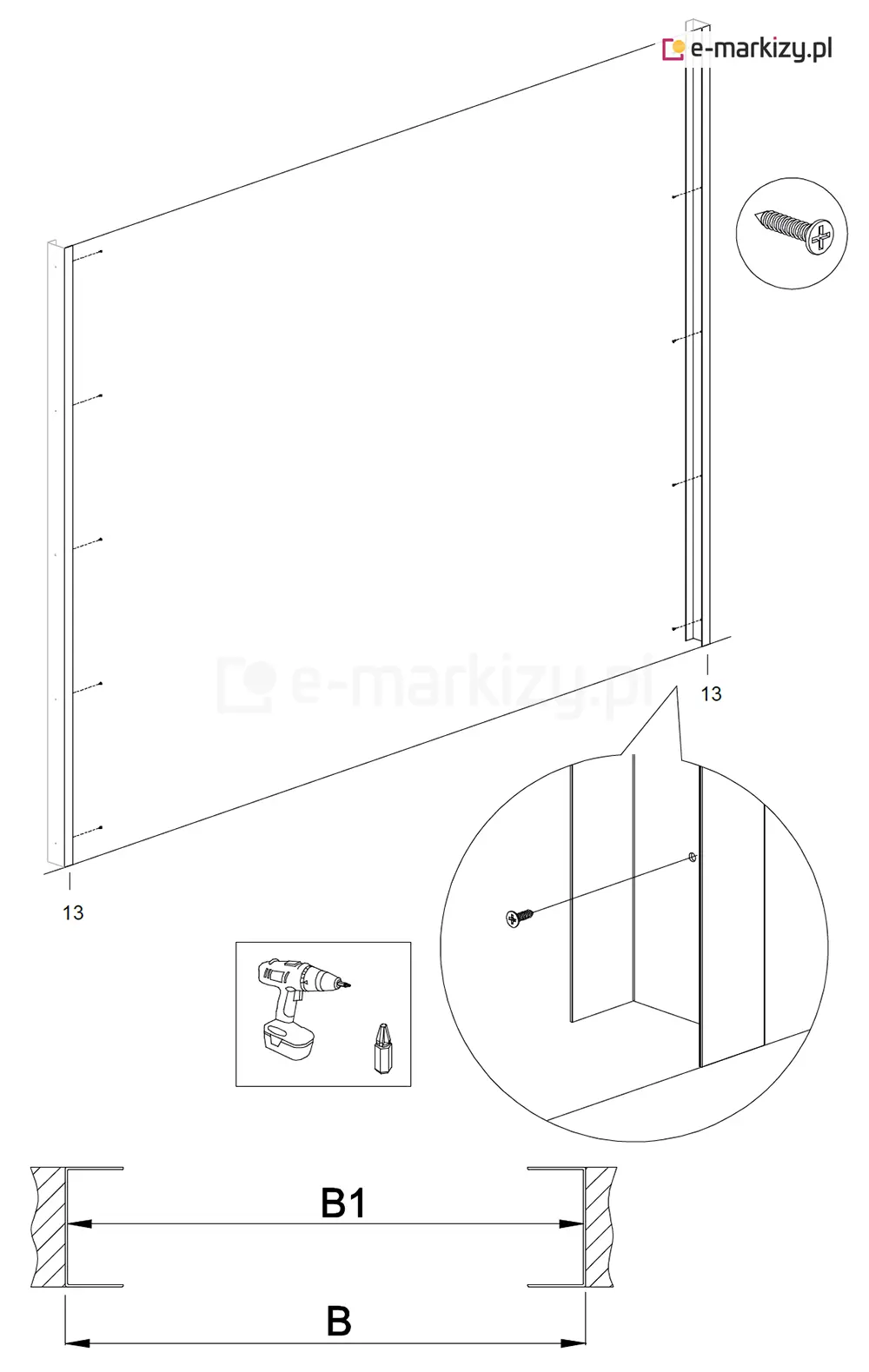

Krok 3 – zamocuj profile

Ustaw profile U przy ścianach lub słupach, wewnątrz otworu. Sprawdź pion i przykręć je mocowaniami dobranymi do podłoża.

Krok 4 – zmierz szerokość między profilami

Zmierz wymiar B1 między zamontowanymi profilami U. Na tej podstawie dobierz długości szyn górnej i dolnej. Pomiar wykonaj osobno u góry i u dołu.


5. Montaż szyn między bocznymi profilami U

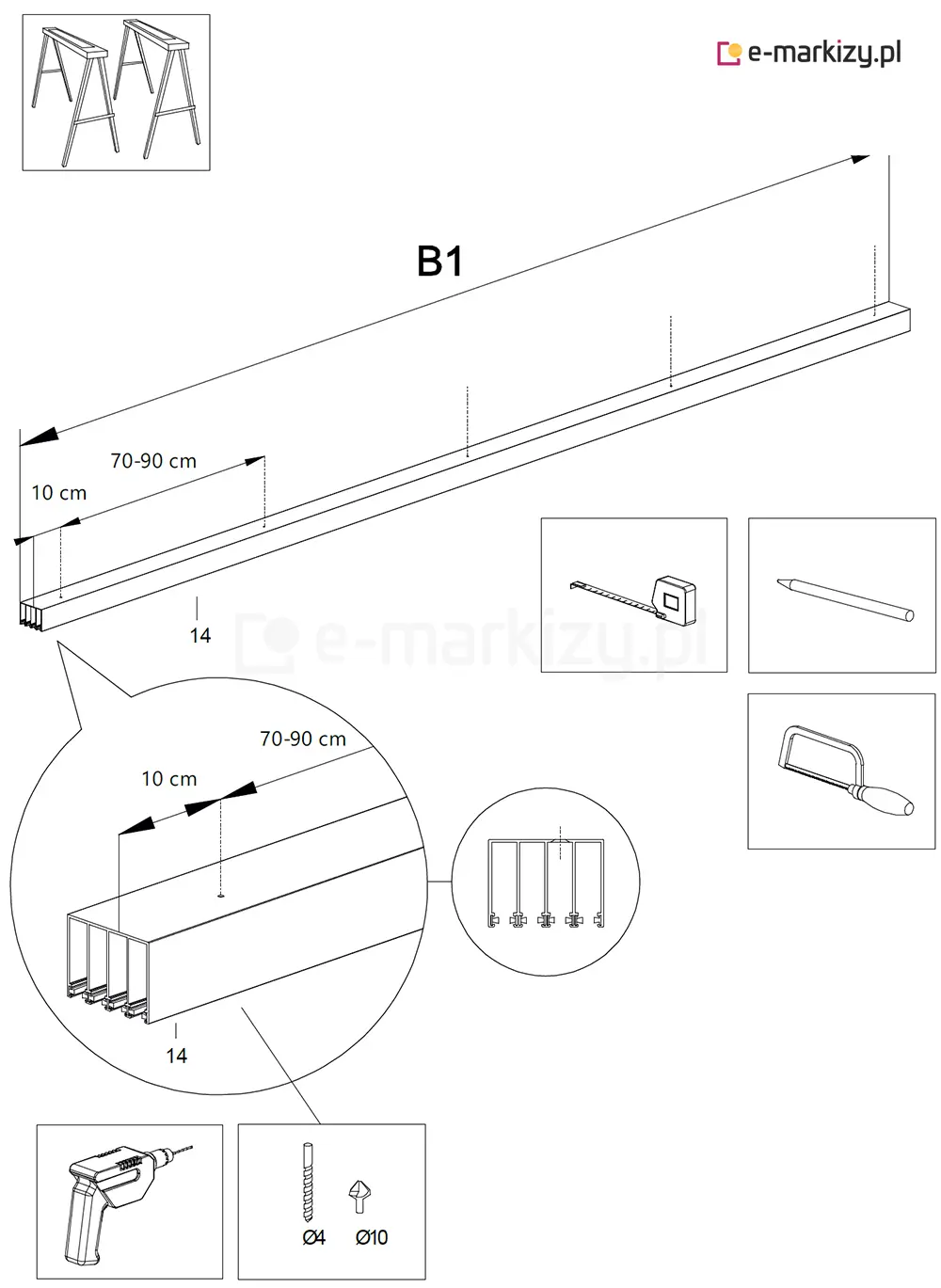

Krok 1 – przygotuj szynę górną

Połóż szynę na stole lub kozłach. Zmierz B1 u góry otworu, zaznacz długość i przytnij szynę. Otwory wyznacz wzdłuż osi profilu; w szynie czterotorowej umieść je w środku toru, zgodnie z przekrojem na rysunku. Pierwszy i ostatni otwór wykonaj około 10 cm od końców, pozostałe co 70-90 cm. Użyj wiertła Ø 4 mm.

Dopasuj osadzenie łba do zastosowanego mocowania. Producent poleca zachować otwory odprowadzające wodę; podczas skracania profili nie uszkadzaj funkcjonalnych otworów, zwłaszcza w szynie dolnej.

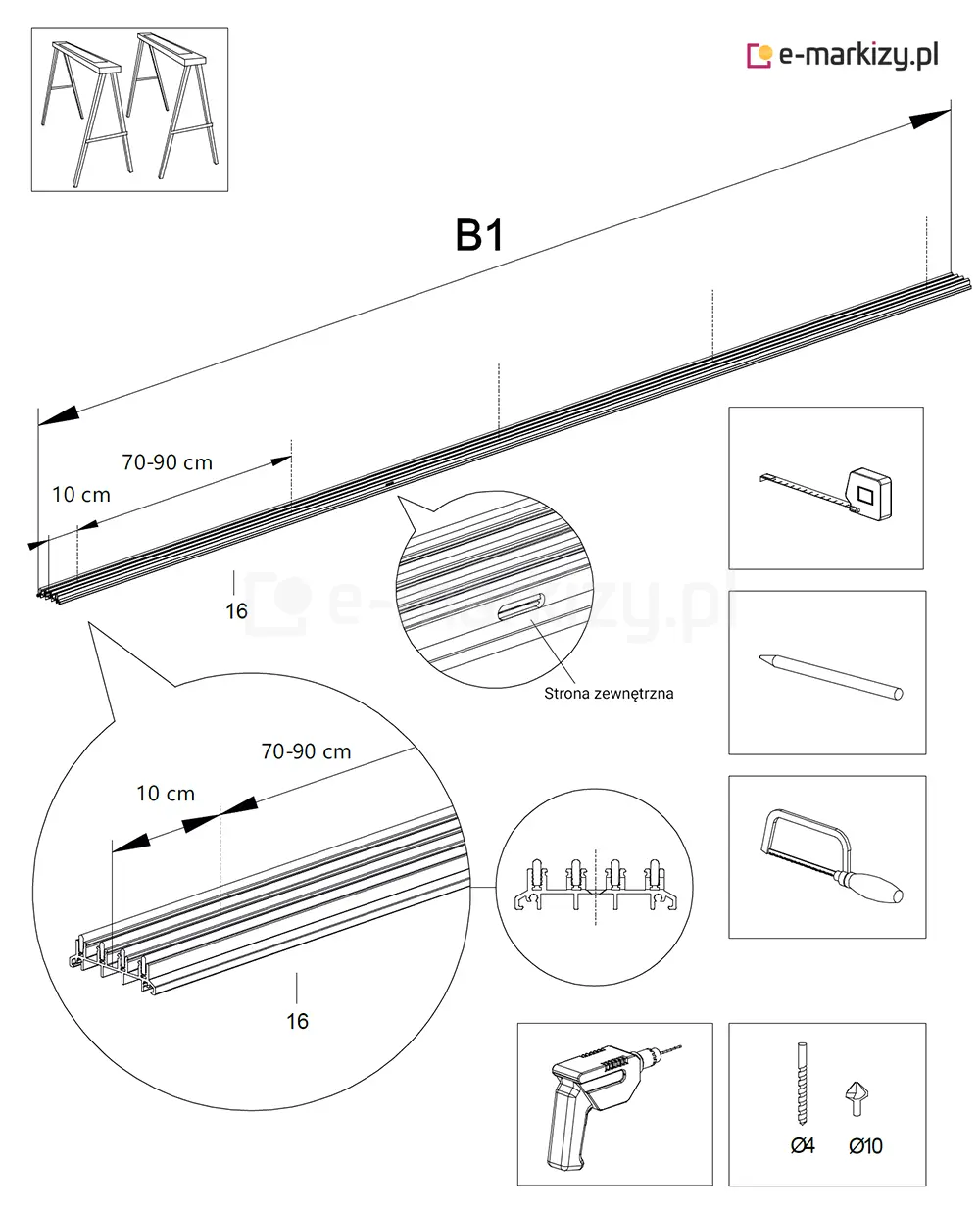

Krok 2 – przygotuj szynę dolną

Zmierz B1 u dołu otworu. Zaznacz długość na szynie dolnej i przytnij ją. Wyznacz otwory wzdłuż osi profilu; w szynie trzy- lub pięciotorowej w środku toru. Zachowaj około 10 cm od końców i odstępy 70-90 cm. Wywierć otwory Ø 4 mm, a następnie pogłęb je od góry do Ø 10 mm, zgodnie z instrukcją producenta.

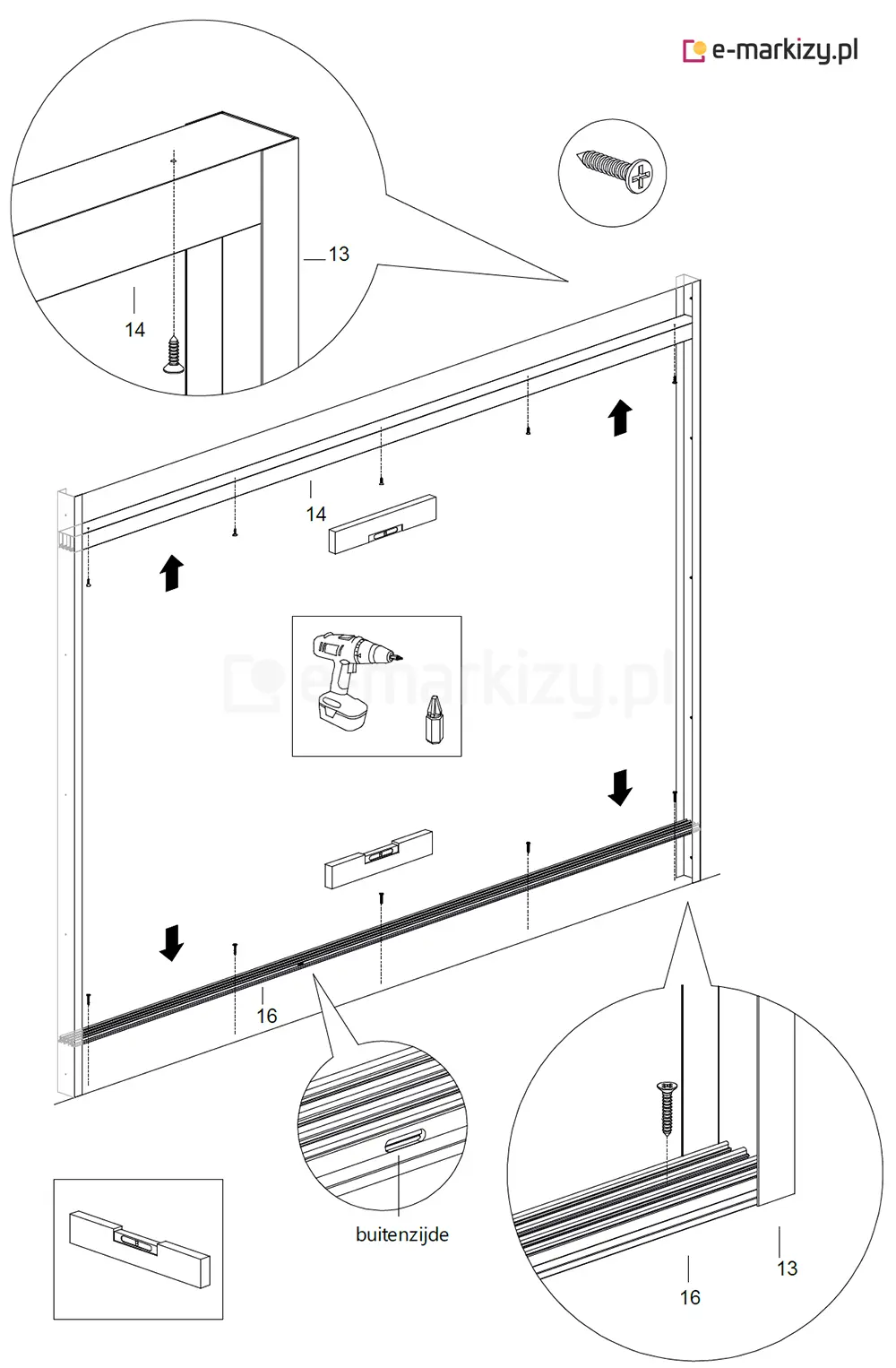

Krok 3 – zamocuj szynę górną

Wsuń szynę górną między profile U i dosuń do górnej powierzchni otworu. Sprawdź poziom, a następnie przykręć ją mocowaniami dobranymi do materiału konstrukcji.

Krok 4 – zamocuj szynę dolną

Ustaw szynę dolną między profilami U na przygotowanej podstawie. Szczeliny odprowadzające wodę skieruj na zewnątrz. Sprawdź poziom i ustawienie względem szyny górnej. Przykręć szynę do podłoża lub profilu RHS właściwymi mocowaniami.

Po wykonaniu tego wariantu przejdź do rozdziału 7.

6. Montaż szyn bez bocznych profili U

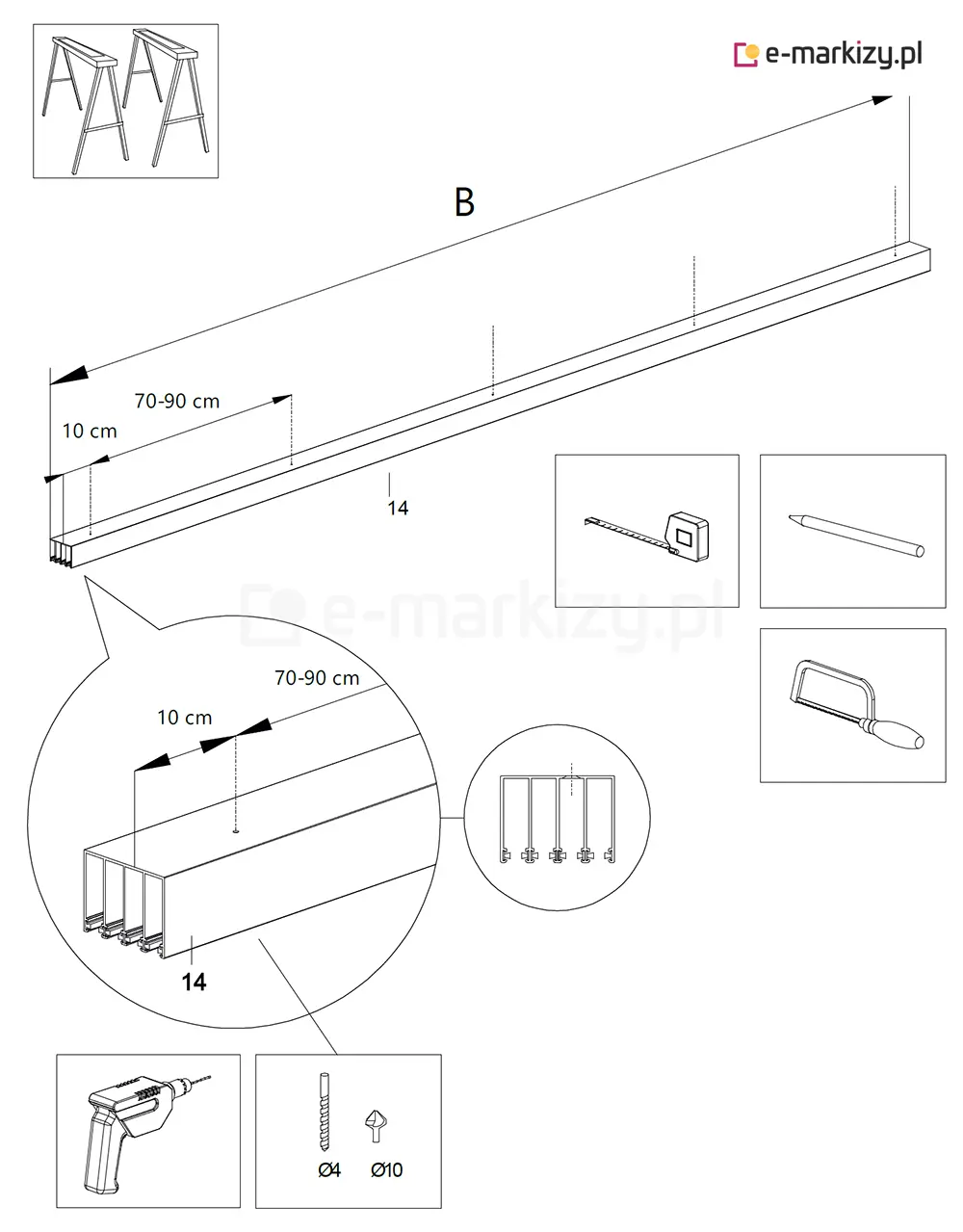

Krok 1 – przygotuj szynę górną

Połóż szynę na stole lub kozłach. Zmierz szerokość otworu u góry, zaznacz długość i przytnij szynę. W tekście oryginału szerokość oznaczono W, a na rysunku B – oba oznaczenia odnoszą się tutaj do szerokości otworu.

Otwory rozmieść wzdłuż osi profilu; w szynie czterotorowej w środku toru, zgodnie z rysunkiem. Zachowaj około 10 cm od końców i odstępy 70-90 cm. Wywierć otwory Ø 4 mm. Rysunek pokazuje także pogłębiacz Ø 10 mm; opis nie określa osobnego pogłębiania w tym kroku.

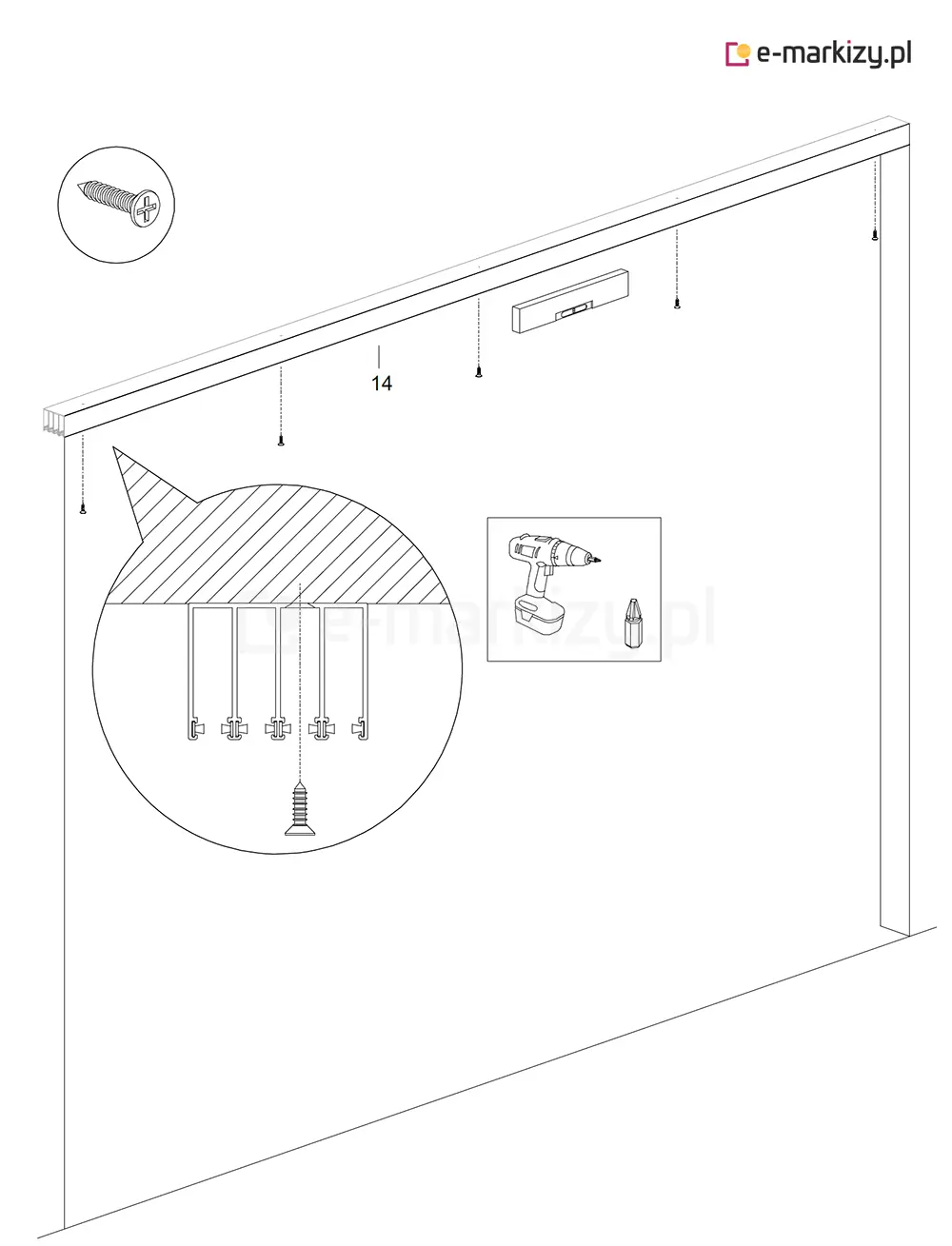

Krok 2 – zamocuj szynę górną

Przyłóż szynę do górnej powierzchni otworu. Sprawdź poziom i przykręć ją mocowaniami dobranymi do metalu, betonu lub drewna.

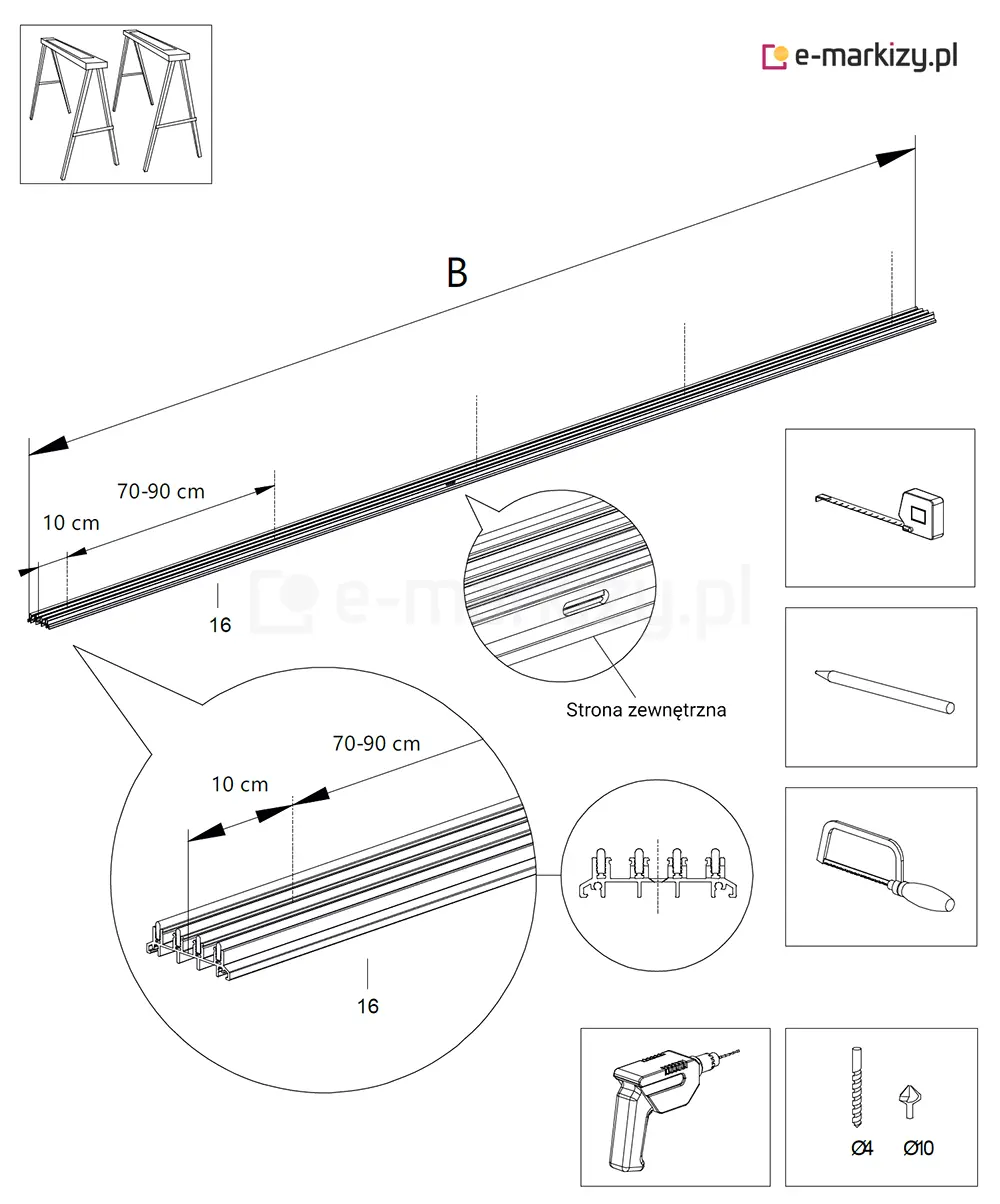

Krok 3 – przygotuj szynę dolną

Połóż szynę na stole lub kozłach. Zmierz szerokość otworu u dołu, zaznacz ją i przytnij szynę. Zachowaj otwory odpływowe. Otwory montażowe wyznacz wzdłuż osi profilu, w środku toru, około 10 cm od końców i co 70-90 cm.

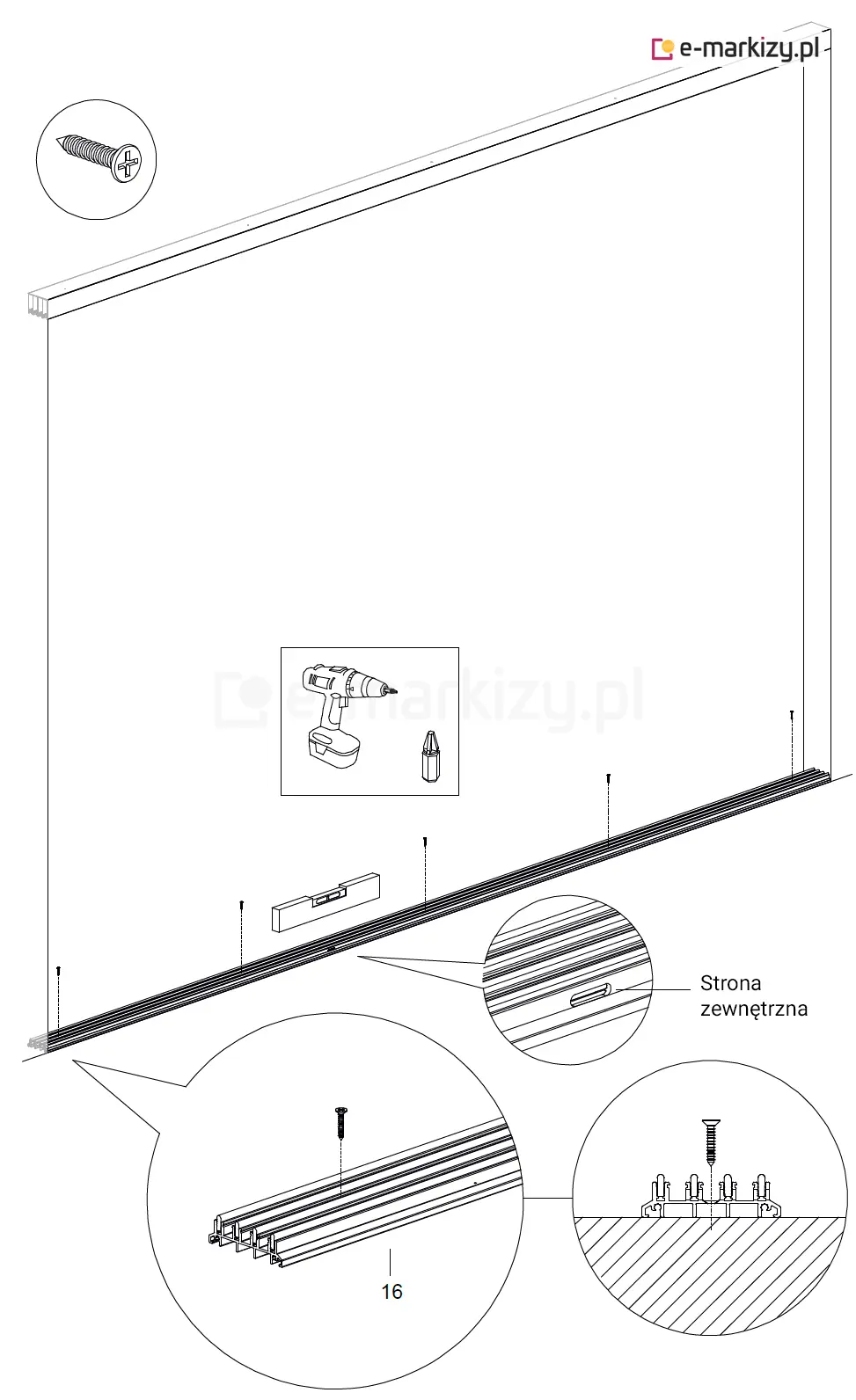

Krok 4 – zamocuj szynę dolną

Ustaw szynę na stabilnej podstawie w otworze montażowym. Skieruj szczeliny odprowadzające wodę na zewnątrz. Sprawdź poziom i dokładne ustawienie względem szyny górnej. Przykręć szynę do podłoża lub profilu RHS. Mocowanie musi zapewniać solidne zakotwienie.

7. Wstawianie paneli szklanych

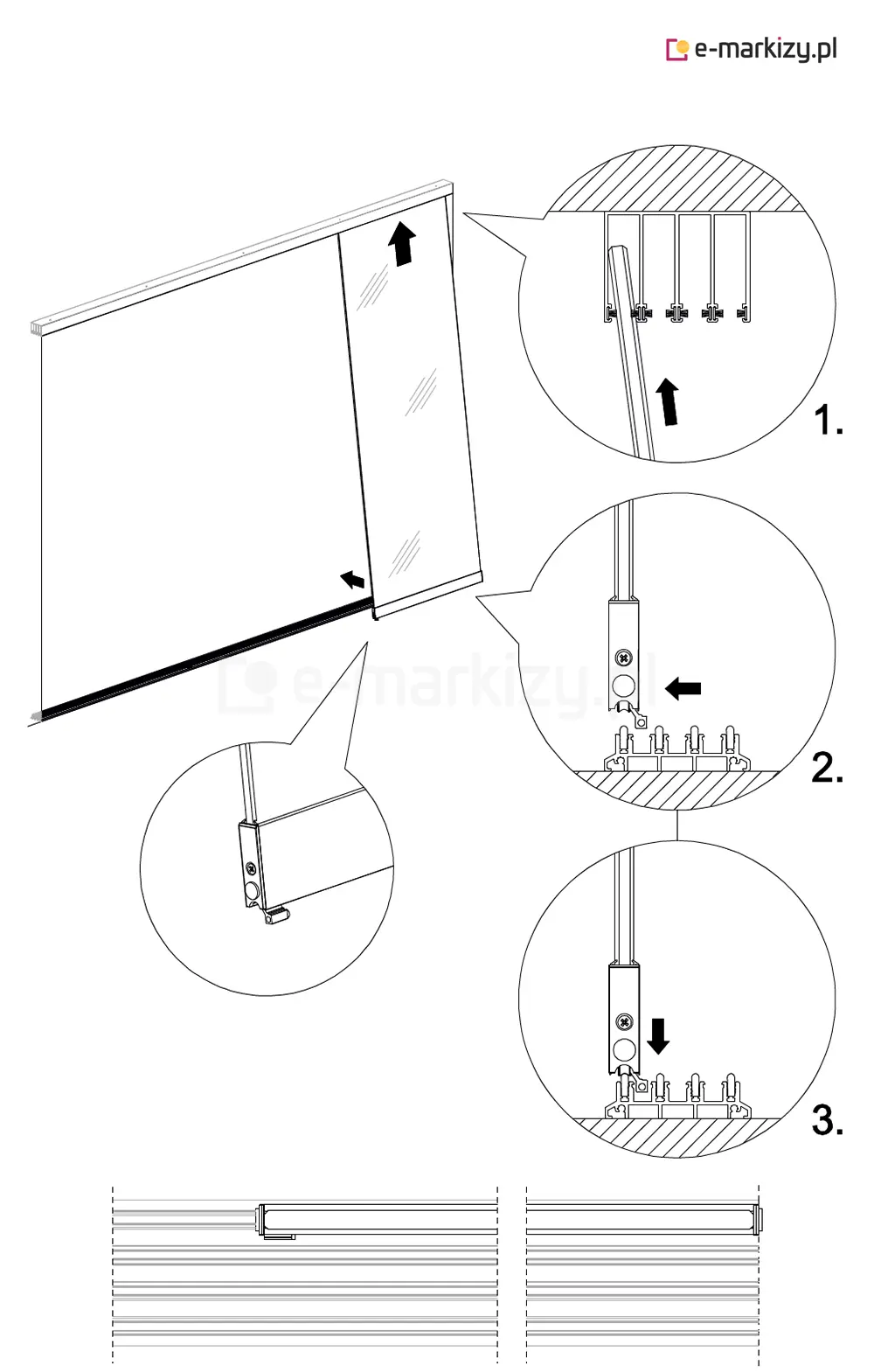

Krok 1 – wstaw pierwszy panel

Pracując w dwie osoby, unieście pierwszy panel i wprowadźcie jego górną krawędź w pierwszy tor szyny górnej. Następnie ustawcie dół nad odpowiadającym mu torem szyny dolnej i opuśćcie panel tak, aby rolki znalazły się na właściwej prowadnicy.

Ważne: góra i dół każdego panelu muszą znajdować się w odpowiadających sobie torach. Sprawdź także właściwą stronę zabieraków.

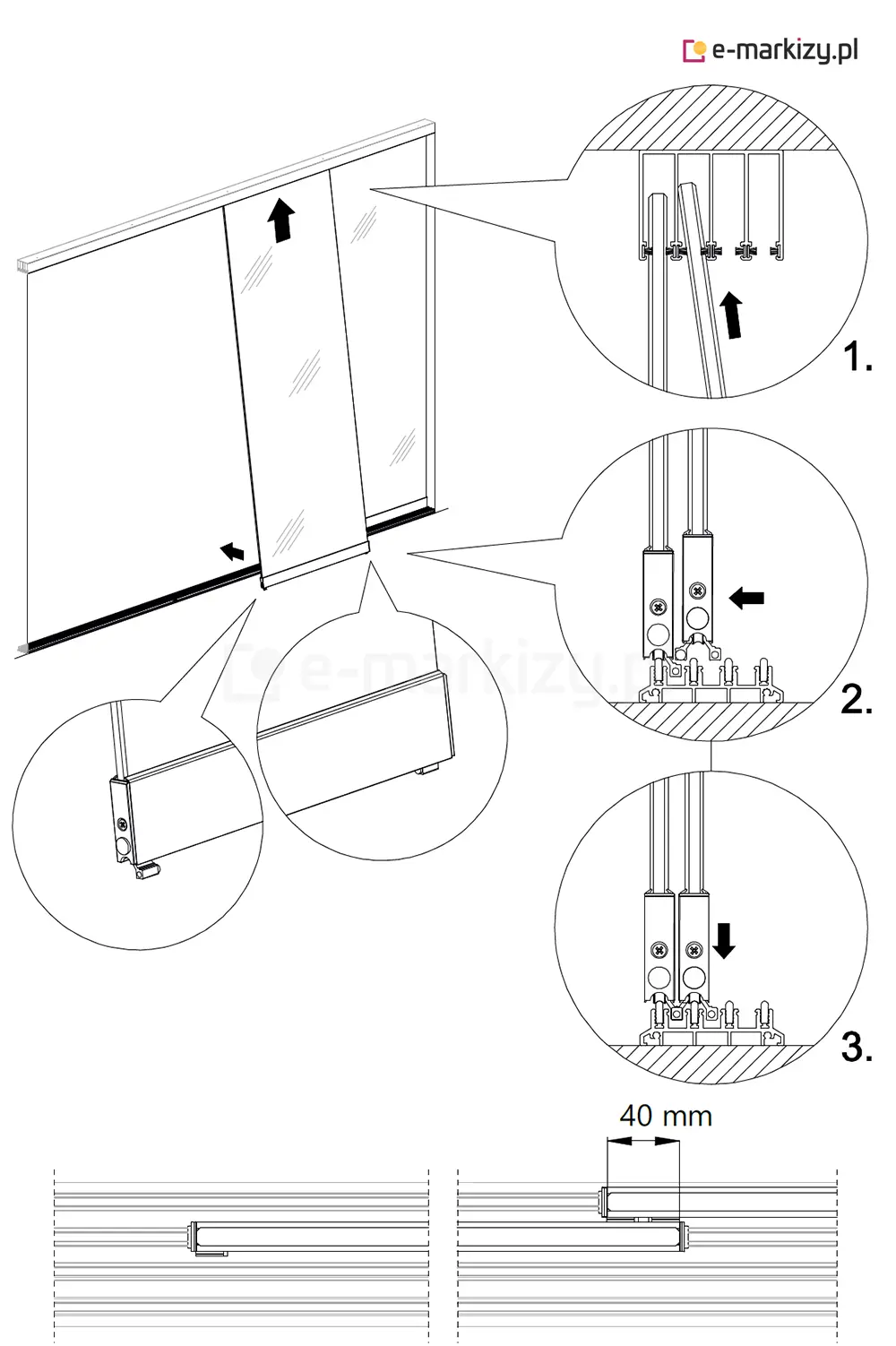

Krok 2 – wstaw kolejne panele

Wprowadź drugi panel w drugi tor szyny górnej i opuść na odpowiadający mu tor szyny dolnej. W miejscu zakładki zabierak drugiego panelu musi znaleźć się za zabierakiem pierwszego, aby elementy mogły współpracować.

Powtarzaj czynności, aż wszystkie panele znajdą się na właściwych torach. Sprawdzaj położenie zabieraków i wielkość zakładki. Pokazane na rysunku 40 mm jest wartością przykładową.

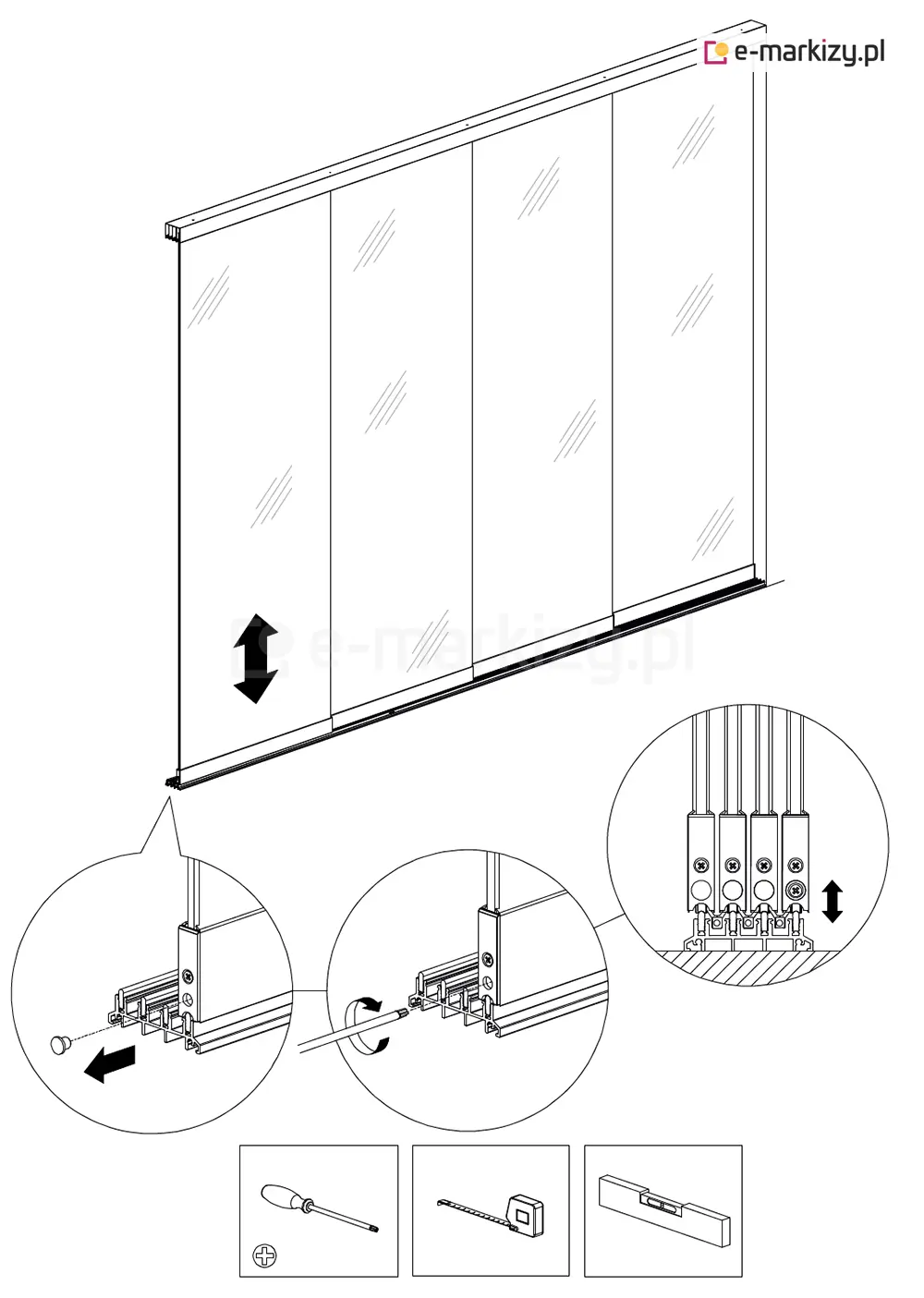

8. Regulacja paneli

Krok 1 – odsłoń regulację

Wyjmij korek z zaślepki profilu H, aby dostać się do śruby regulującej rolki.

Krok 2 – ustaw wysokość

Śrubokrętem krzyżakowym wyreguluj rolki tak, aby panel był prawidłowo ustawiony. Sprawdzaj pion paneli, ich wzajemne położenie i płynność przesuwania.

Krok 3 – zamknij otwór

Po zakończeniu regulacji wciśnij korek z powrotem. Powtórz czynności dla wszystkich paneli.

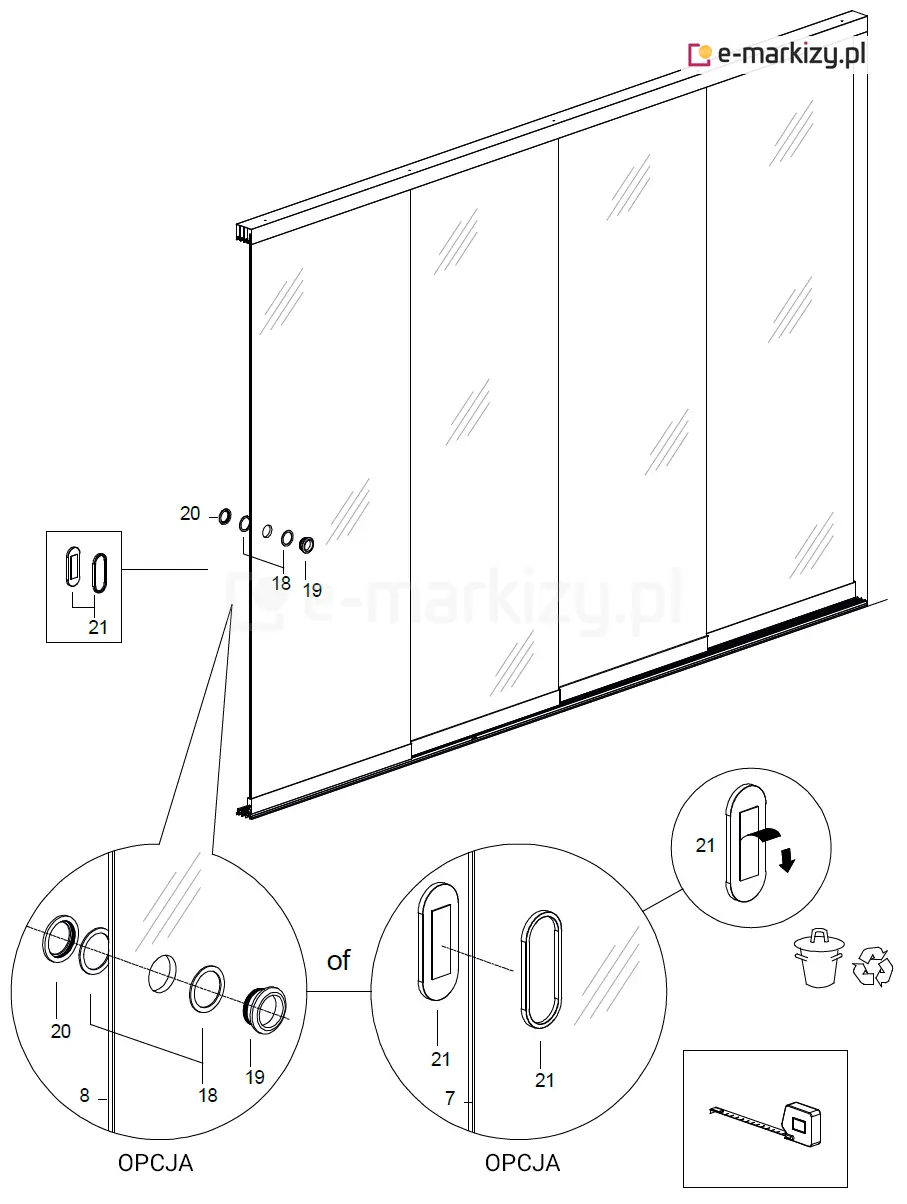

9. Montaż uchwytów

Wariant A – uchwyty przyklejane

  1. Zamknij całkowicie zabudowę. Zaznacz położenie uchwytów: około 105 cm od podłoża i 10 cm od bocznej krawędzi panelu.
  2. Odtłuść szkło w miejscu klejenia.
  3. Zdejmij folię zabezpieczającą taśmę 3M VHB.
  4. Przyklej uchwyty po obu stronach panelu i mocno dociśnij.

Wariant B – uchwyt przykręcany

  1. Na zewnętrzną część uchwytu (19) nałóż gumowy pierścień (18).
  2. Włóż uchwyt od zewnątrz w fabryczny okrągły otwór panelu (8).
  3. Od wewnątrz nałóż drugi gumowy pierścień.
  4. Nakręć wewnętrzną część uchwytu (20) na część zewnętrzną (19).

Ważne: nie wykonuj otworu w szkle samodzielnie.

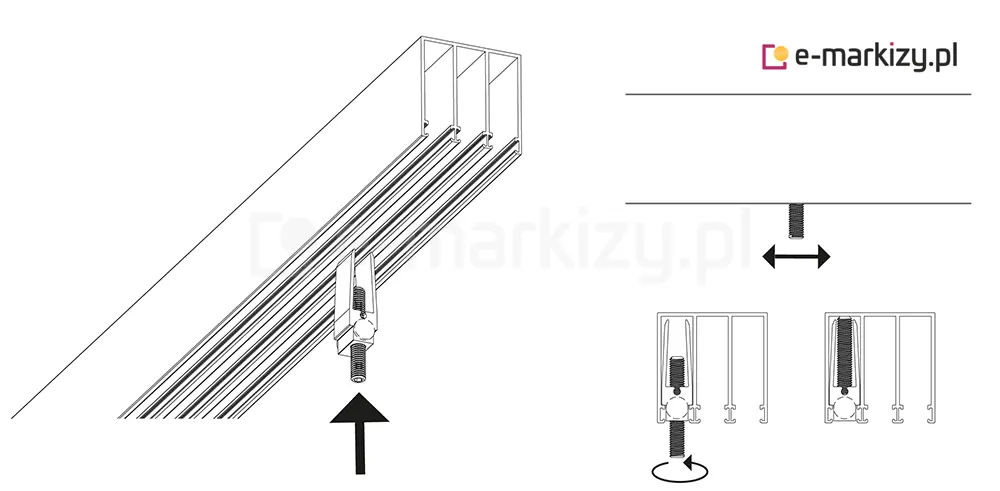

10. Montaż ogranicznika w szynie górnej

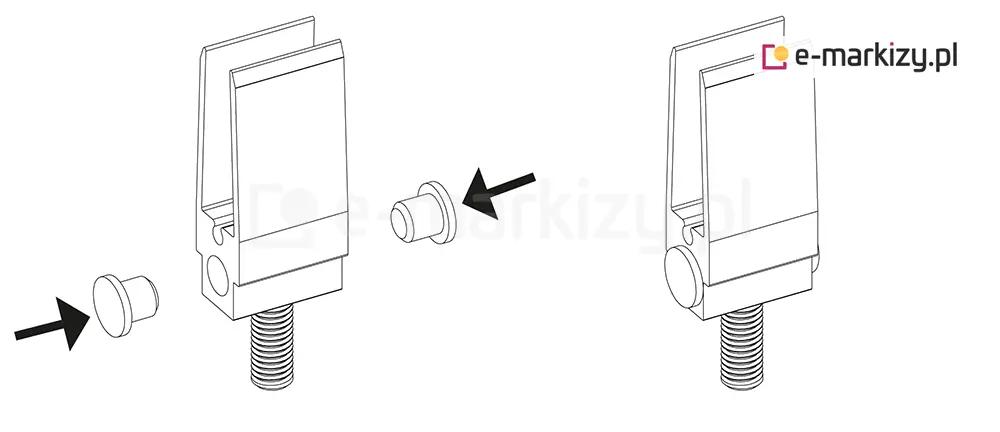

Krok 1 – przygotuj ogranicznik

Załóż gumowe odbojniki po obu stronach ogranicznika.

Krok 2 – zamontuj i ustaw

Wciśnij ogranicznik w szynę górną, w tor panelu, którego ruch ma ograniczać. Przesuń go do wybranego miejsca. Dokręć śrubę ustalającą, dociskając ją do szyny górnej.


Kontrola po montażu

  • Sprawdź dokręcenie mocowań, poziom szyn i pion paneli.
  • Upewnij się, że każdy panel jest prawidłowo osadzony w odpowiadających sobie torach.
  • Powoli przesuń panele i sprawdź działanie zabieraków oraz ograniczników. Panele nie mogą uderzać w uchwyt zamka.
  • Sprawdź, czy otwory odpływowe są skierowane na zewnątrz i drożne.
  • Przed pierwszym użyciem dokładnie spłucz zabudowę czystą wodą.
  • Zachowaj instrukcję w suchym miejscu, osłoniętym od słońca.

Czyszczenie i konserwacja

Regularnie usuwaj brud z dolnej szyny, ponieważ zanieczyszczenia pogarszają pracę rolek i trwałość systemu. Co najmniej raz w roku wykonaj dokładne czyszczenie i sprawdź połączenia śrubowe. Poluzowane mocowania ostrożnie dokręć.

Szkło i aluminium myj dużą ilością letniej wody, miękką gąbką, szczotką lub ściereczką oraz neutralnym środkiem czyszczącym. Najpierw zwilż powierzchnię i spłucz zabrudzenia, następnie delikatnie umyj i wytrzyj miękką ściereczką. Do tłustych zabrudzeń producent dopuszcza płyn do naczyń lub środek do szkła.

Nie używaj materiałów ściernych, agresywnych rozpuszczalników, kwasów, zasad ani myjki ciśnieniowej. Podczas przesuwania drzwi pilnuj, aby palce nie znalazły się między taflami lub w profilach bocznych.

Montaż szklanych drzwi przesuwnych Auris – kilka uwag

Zamocowanie szklanych drzwi przesuwnych, zwłaszcza jako elementu zadaszenia tarasowego, to interesujący proces, który wymaga precyzji i odpowiedniego przygotowania. Przed przystąpieniem do tego zadania warto zapoznać się z kilkoma poniższymi uwagami:

  • Szklane drzwi przesuwne możesz zamocować zarówno do zadaszenia z poliwęglanu, zadaszenia z dachem ze szkła, jak i pergoli czy innej dowolnej przestrzeni.
  • Przygotowując montaż szklanych drzwi przesuwnych sprawdź przestrzeń, do której chcesz je mocować. Powierzchnia podłoża i górna powinny być stabilne, równe i wolne od przeszkód.
  • Przed przystąpieniem do montażu sprawdź, czy masz przygotowane wszystkie elementy systemu i potrzebne narzędzia.
  • Pod dolną szynę systemu, we własnym zakresie możemy opcjonalnie zastosować belkę fundamentową. Na nieutwardzonym podłożu zaleca się zastosować wytrzymały profil aluminiowy, który możemy umieścić bezpośrednio w podłożu. Możemy go również przykręcić np. jedną stroną do ściany a drugą stroną do przedniej podpory. Pozwoli to na ustabilizowanie podłoża szyny, po której przesuwane są panele szklane.

Montaż drzwi szklanych – najważniejsze zasady instalacji

  • Bezpieczeństwo szkła: Szkło używane do dachów lub drzwi to najczęściej bezpieczne szkło laminowane (44.2 VSG). Składa się z dwóch warstw szkła z folią, co zapobiega rozpryskiwaniu się odłamków w razie uszkodzenia​​.
  • Konstrukcja: Profile aluminiowe i dodatkowe elementy montażowe, takie jak stalowe wzmocnienia, zapewniają stabilność i trwałość instalacji​​.
  • Montaż i gwarancja: Wszystkie elementy muszą być montowane zgodnie z instrukcją.
Wolnostojąca konstrukcja nowoczesnego pawilonu ogrodowego Spekta Glass w kolorze antracytowym, usytuowana w ogrodzie na tle malowniczego, górzystego krajobrazu pod błękitnym niebem z białymi chmurami. Rama nośna zadaszenia oparta jest na czterech masywnych słupach o przekroju kwadratowym, a pod jej obrzeżem zainstalowano liniowe oświetlenie LED, które emituje ciągły pas białego światła. Pod zadaszeniem wydzielono przestronną strefę relaksu z dwoma niezależnymi zestawami sof ogrodowych w kolorze szarym, ozdobionych ciemnymi i różowymi poduszkami oraz miękkim kocem. Podłoże w obrębie konstrukcji oraz ścieżki prowadzące do niej wykonano z dużych, ciemnoszarych płyt tarasowych, które kontrastują z intensywnie zielonym, równo przystrzyżonym trawnikiem. Bezpośrednie otoczenie strefy wypoczynkowej urozmaicają niskie, białe murki o geometrycznych kształtach, pełniące funkcję architektonicznych detali. Całość terenu jest ogrodzona wysokim, drewnianym płotem z ozdobnym, ażurowym wykończeniem w górnej części, co zapewnia prywatność użytkownikom. Realizacja stanowi przykład harmonijnego połączenia technicznego systemu aluminiowej altany ogrodowej z naturalnym otoczeniem ogrodu.

Pomoc przy montażu

Masz pytanie w trakcie montażu? Zadzwoń lub napisz – pomożemy.

Telefon: +48 518 075 074 (pon.–pt. 8:00–16:00, sob. 8:00–13:00)
E-mail: info@e-markizy.pl

Wróć do produktu: Szklane zadaszenie tarasu wolnostojące Spekta Glass · Pomiar i dane techniczne · Instrukcja montażu zadaszenia przyściennego
