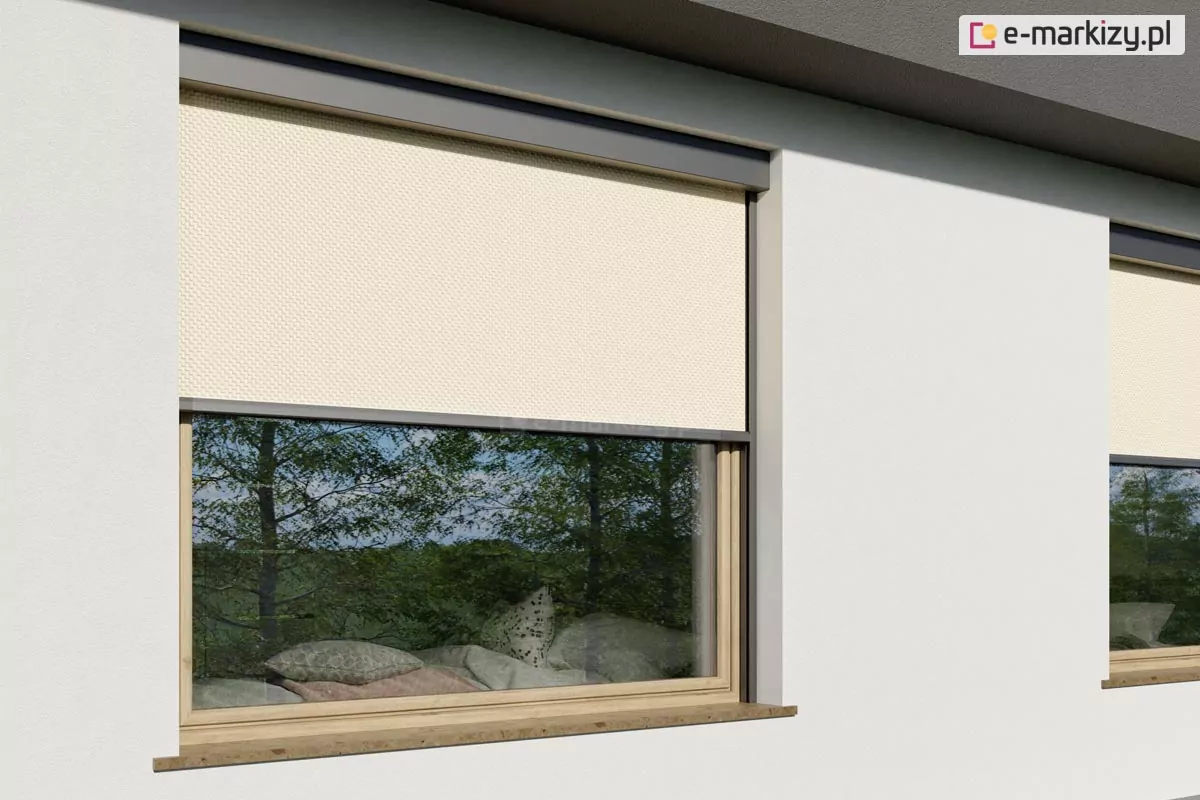

Pietro budynku z dwoma oknami o drewnianych ramach i kamiennych parapetach osadzonych w jasnej ścianie elewacji wykończonej grafitowym gzymsem. W pełni widoczne lewe okno osłonięte zostało od zewnątrz refleksolem 120 Selt z kasetą i prowadnicami w kolorze antracytowym oraz tkaniną w beżowym kolorze przesłaniającą około połowę wysokości okna. We wnętrzu za roletą widoczne łóżko lub kanapa z poduszkami. W szybie okna odbijają się okoliczne drzewa. W oknie po prawej stronie, które widoczne jest w niewielkiej części także zamocowana została taka sama osłona.

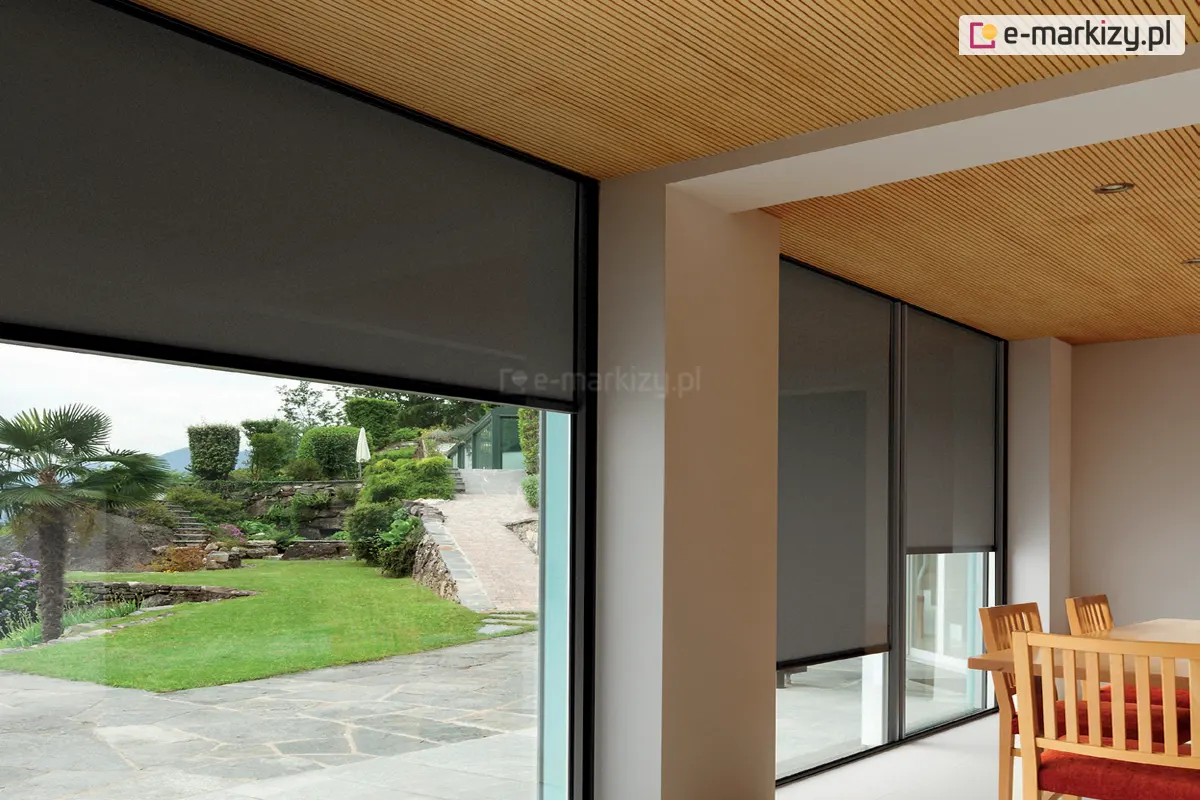

Jasne, eleganckie wnętrze jadalni z drewnianym sufitem wykończonym lamelami oraz meblami w naturalnym odcieniu, skontrastowane z ciemnoszarymi roletami screenowymi na dużych przeszkleniach. Ciemna tkanina Refleksoli dodaje głębi, jednocześnie zachowując lekkość i nowoczesność przestrzeni. Przez przeszklone ściany widoczny jest starannie zaprojektowany ogród z przystrzyżonymi krzewami, kamiennymi murkami i egzotyczną roślinnością. Minimalistyczne, cienkie ramy okienne harmonizują z roletami, a całość emanuje spokojem, elegancją i funkcjonalnym podejściem do projektowania wnętrz.

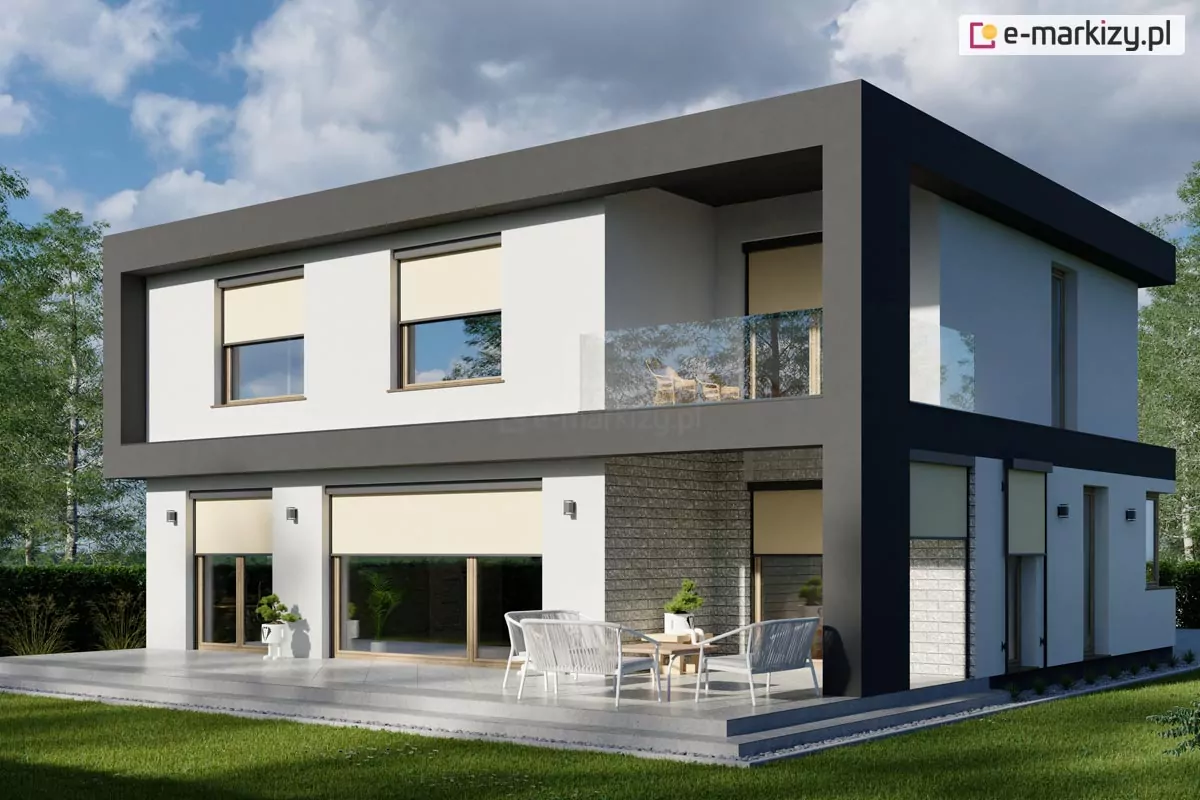

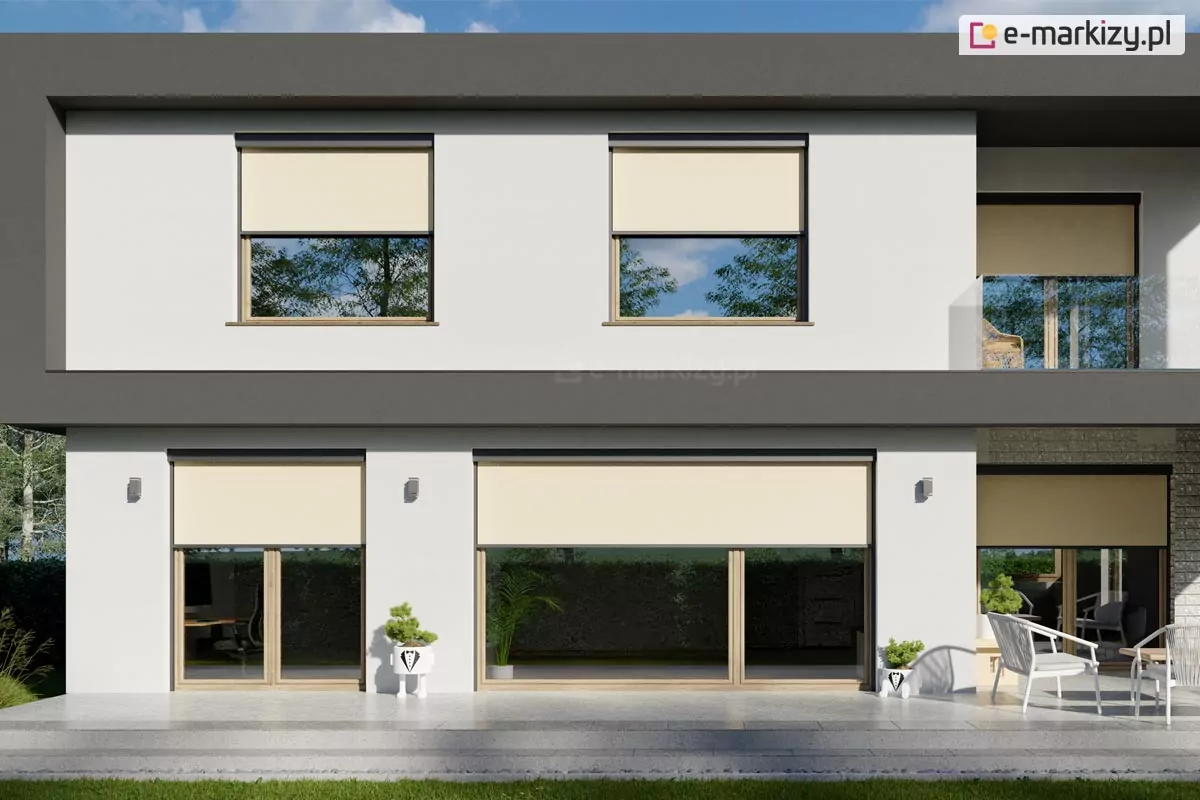

Minimalistyczna fasada dwukondygnacyjnego domu z prostokątnymi przeszkleniami i jednolitą, gładką elewacją w kolorze białym, ozdobioną kontrastowym pasem grafitowym na wysokości stropu. W oknach zastosowano jasnobeżowe rolety screenowe Aluprof, idealnie dopasowane do drewnianych ram stolarki okiennej. Nowoczesny styl podkreślają surowe linie, jednolita kolorystyka oraz rytmiczne rozmieszczenie rolet. Balkon na piętrze został częściowo osłonięty roletą w identycznym kolorze, co zapewnia spójność wizualną i funkcjonalną. Jasny taras z kamiennych płyt i nowoczesne białe meble ogrodowe dopełniają eleganckiej kompozycji.

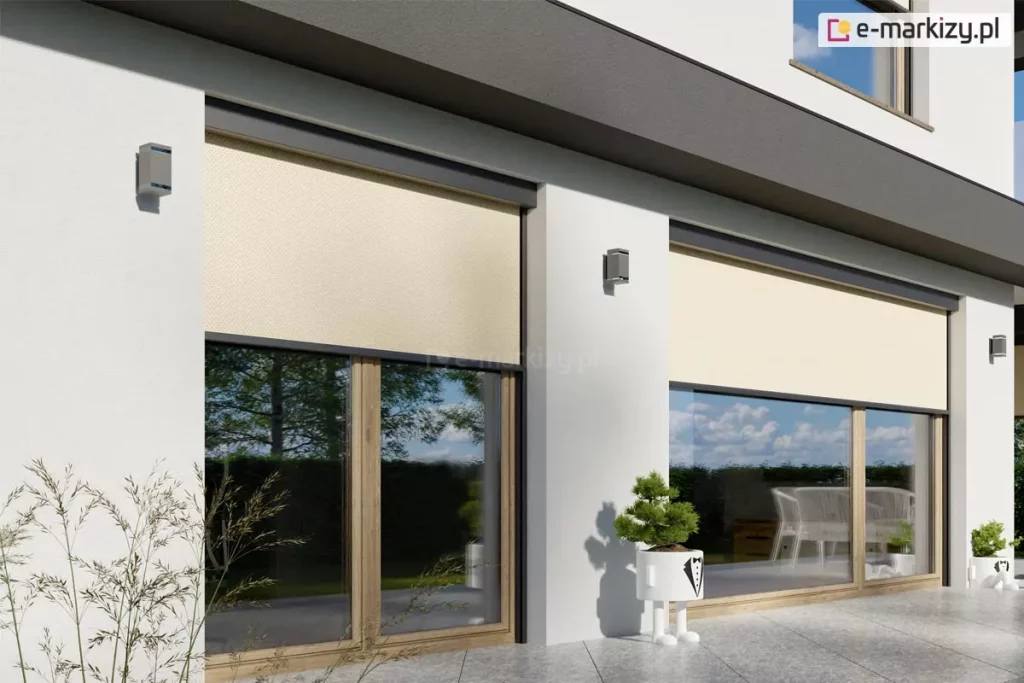

Nowoczesna elewacja budynku mieszkalnego z dużymi, drewnianymi przeszkleniami i zewnętrznymi roletami typu Refleksol R120 w kolorze jasnego beżu. Rolety zamontowane są w prostokątnych kasetach aluminiowych w odcieniu grafitowym, przymocowanych bezpośrednio nad oknami tarasowymi. Tkanina techniczna zapewnia ochronę przeciwsłoneczną, częściowo przepuszczając światło. Przestrzeń tarasu wyłożona dużymi płytami gresowymi w odcieniu szarości. Wzdłuż elewacji widoczne są ozdobne donice z niewielkimi drzewkami bonsai – białe pojemniki w kształcie postaci z muchą. W tle widoczne odbicie roślinności i nieba w szybach oraz białe meble ogrodowe na przeszklonym tarasie. Całość ukazuje minimalistyczną, nowoczesną estetykę architektury i systemu osłon przeciwsłonecznych.

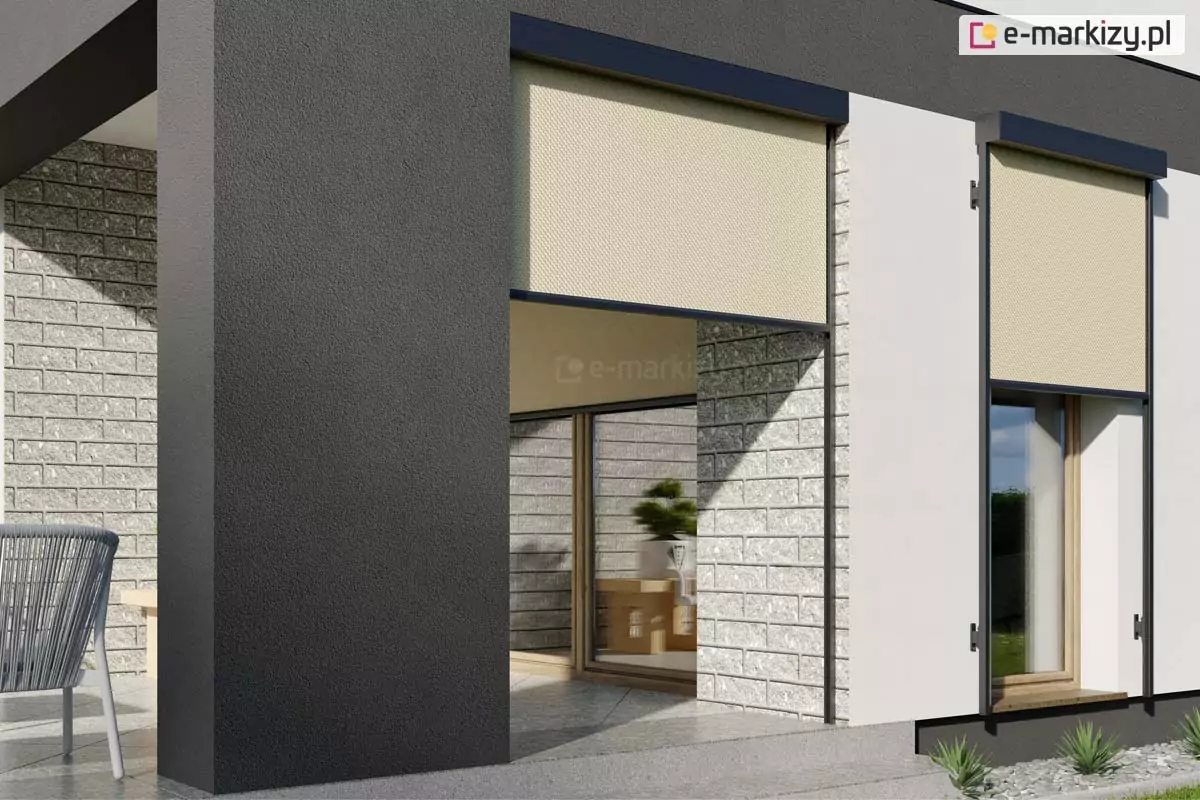

Zbliżenie na nowoczesną elewację budynku mieszkalnego z zainstalowanymi zewnętrznymi roletami screenowymi typu Refleksol 120 z kwadratową kasetą. Systemy zamontowane są na dużych oknach w pionowych prowadnicach, gwarantując stabilność tkaniny. Jasnobeżowa tkanina o perforowanej strukturze zapewnia skuteczną ochronę przeciwsłoneczną, ograniczając nagrzewanie wnętrz i odbicia światła, a jednocześnie zachowując częściową transparentność. Kasety i prowadnice rolet są w kolorze antracytowym, kontrastującym z jasną elewacją. Rolety osłaniają zarówno okna balkonowe, jak i drzwi tarasowe, umożliwiając pełną kontrolę nad światłem dziennym.

Refleksol 120 Aluprof – kaseta kwadratowa

Szerokość: od 58 do 400 cm
Wysokość: od 40 do 400 cm
Napęd elektryczny
Montaż zewnętrzny

od 829,00 zł z Vat z VAT

Skonfiguruj i poznaj cenę

Termin realizacji: ok. 14-21 dni roboczych

Transport cała Europa

Wyceń i skonfiguruj produkt

Refleksol 120 Aluprof w kasecie kwadratowej z prowadnicami listwowymi w kolorze grafitowym z jasnoszarą tkaniną przedstawiony na bialym tle.

Refleksol 120 – R120

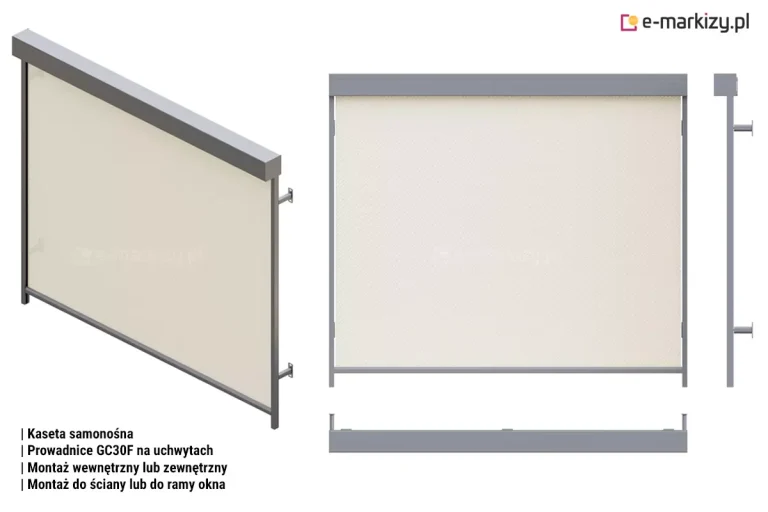

Refleksol 120 to system kasetowy. Kaseta o przekroju kwadratowym wykonana jest z ekstrudowanego aluminium, zakończona pokrywami bocznymi z odlewów ciśnieniowych, które nadają jej estetyczny wygląd. Stosując prowadnice GC30F lub GC30 FD system staje się samonośnym, co ułatwia montaż i jednocześnie umożliwia tworzenie dowolnej ilości modułów. W zależności od potrzeb i miejsca montażu istnieje także możliwość zastosowania tradycyjnych prowadnic listwowych lub estetycznej linki stalowej. W systemie zastosowano nowa belkę dolną FG120.

Rolety do powierzchni pionowych typu Refleksol to najlepsze rozwiązanie do zachowania stałej temperatury pomieszczeń nasłonecznionych. Konstrukcja refleksoli może być lakierowana na dowolny kolor z palety RAL. Dostępna jest szeroka gama tkanin o różnych właściwościach odbijających światło słoneczne.

Refleksol zewnętrzny 120 przeznaczony jest do montażu wnękowego lub fasadowego. Przy wersji linkowej, maksymalna szerokość osłony to 3,5m, a wysokość 3m. Wersja z prowadnicami może zostać wykonana w maksymalnych wymiarach 4m szerokości oraz 4m wysokości.

Zobacz Galerię Zdjęć Refleksola Zobacz Instrukcję Pomiaru Refleksola

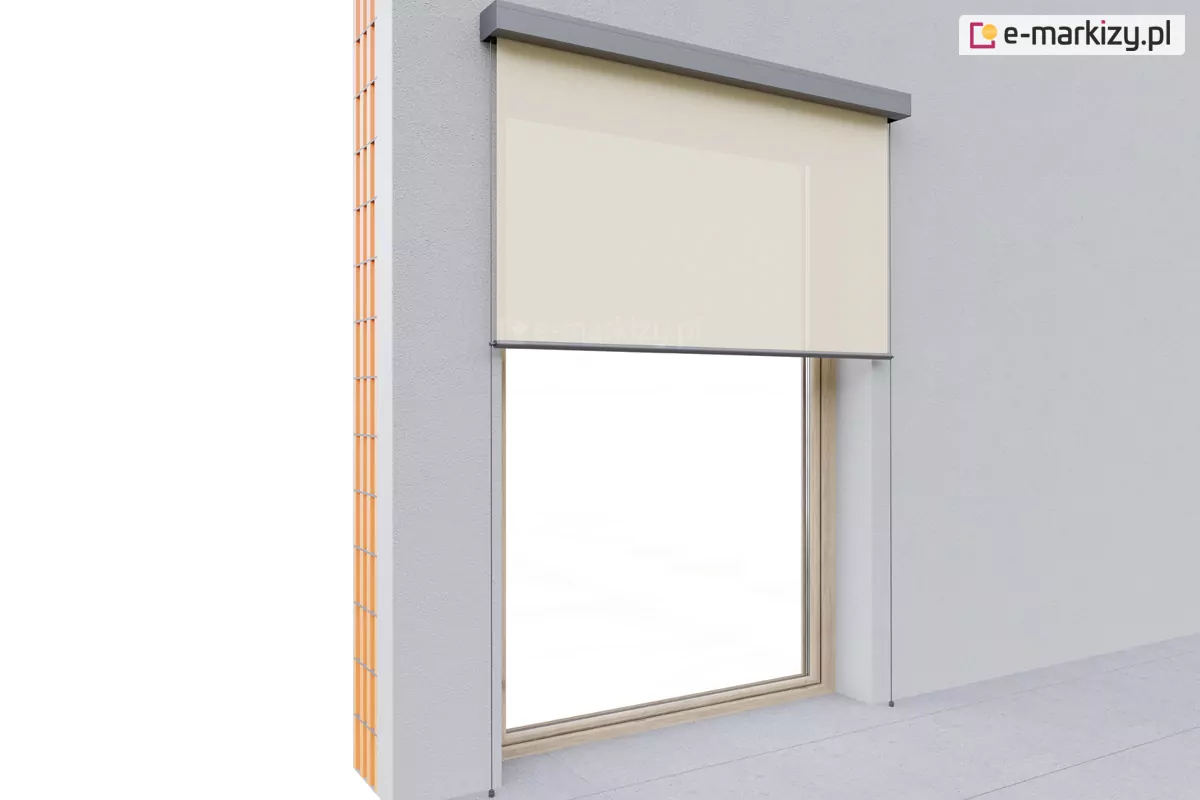

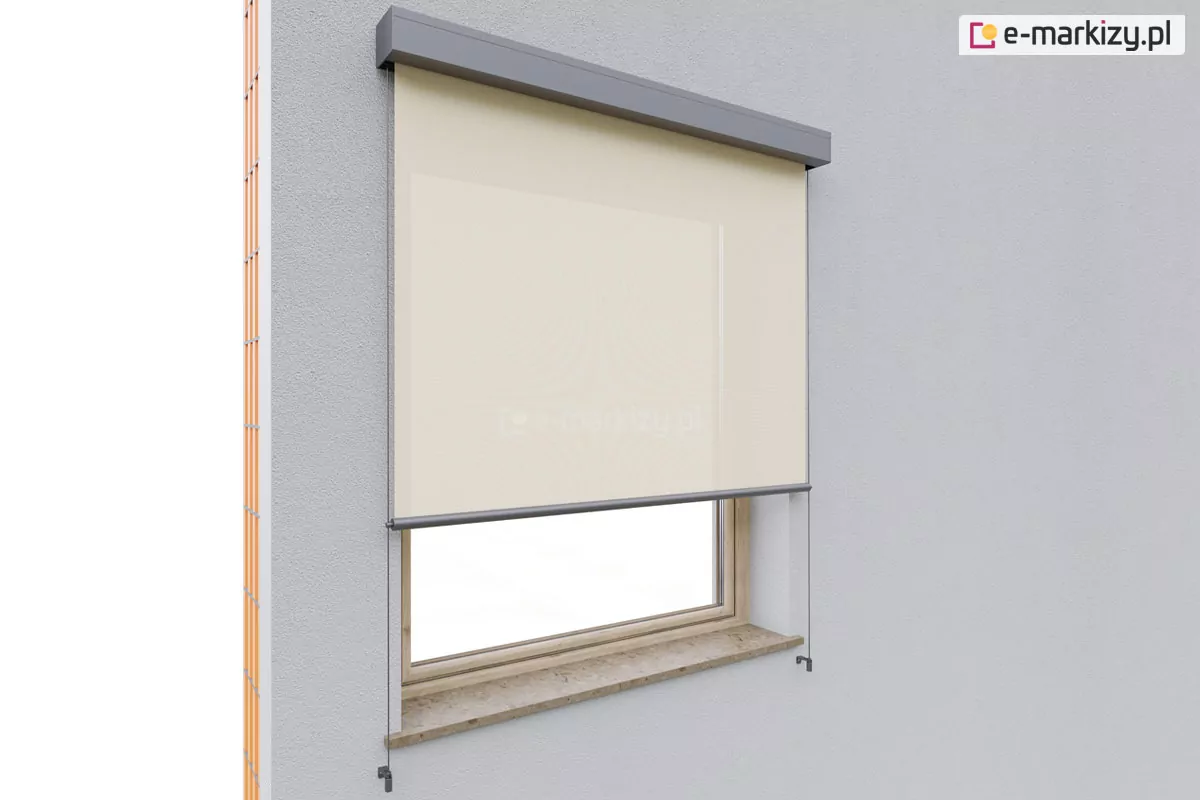

Przekrój boczny ściany z ociepleniem oraz jasnoszarym tynkiem, w której zainstalowane zostało okno o drewnianej ramie z kamiennym parapetem. Nad wnęką okienną zamocowano kasetę refleksola 120 Aluprof z prowadnicami linkowymi, przymocowanymi do ściany za pomocą specjalnych napinaczy. Antracytowa kaseta oraz beżowa tkanina przesłaniają znaczną część wnęki okiennej.

Cechy Charakterystyczne Refleksola

Kaseta z ekstrudowanego aluminium
Rewizja systemu od przodu kasety
Prowadnice linkowe ze stali nierdzewnej lub prowadnice listwowe z ekstrudowanego aluminium

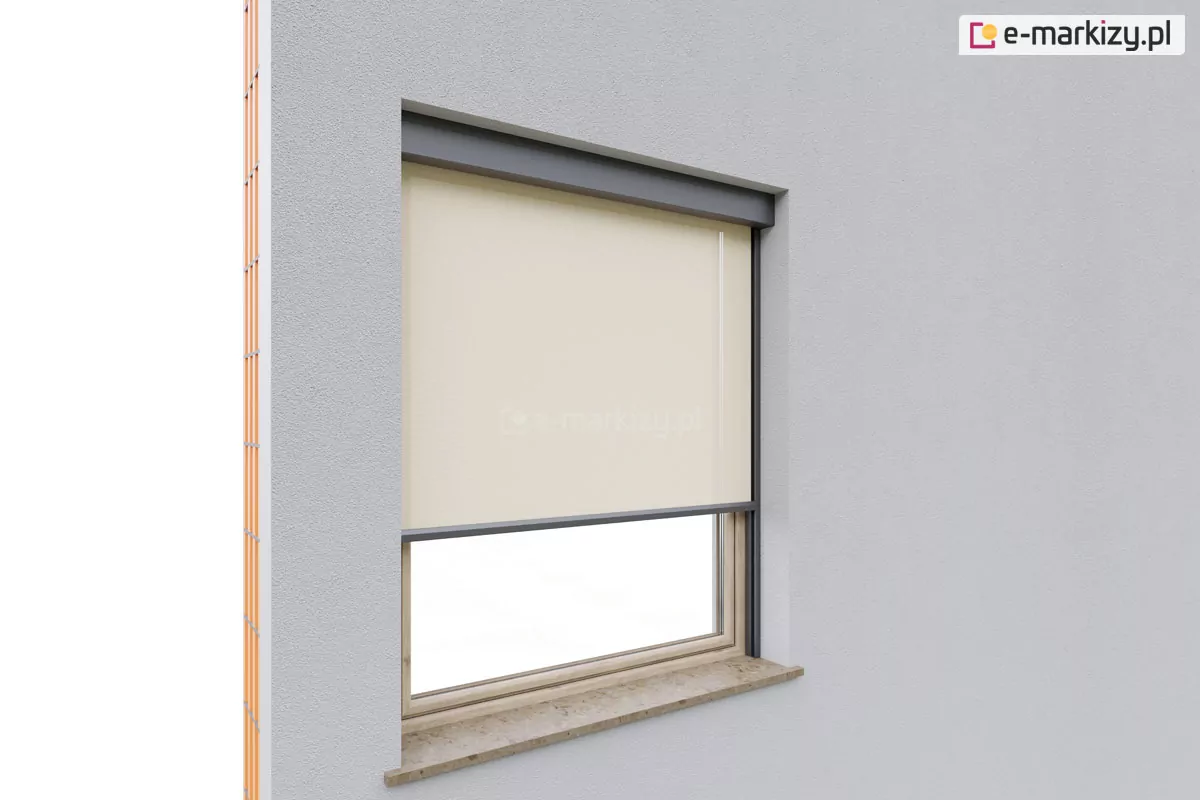

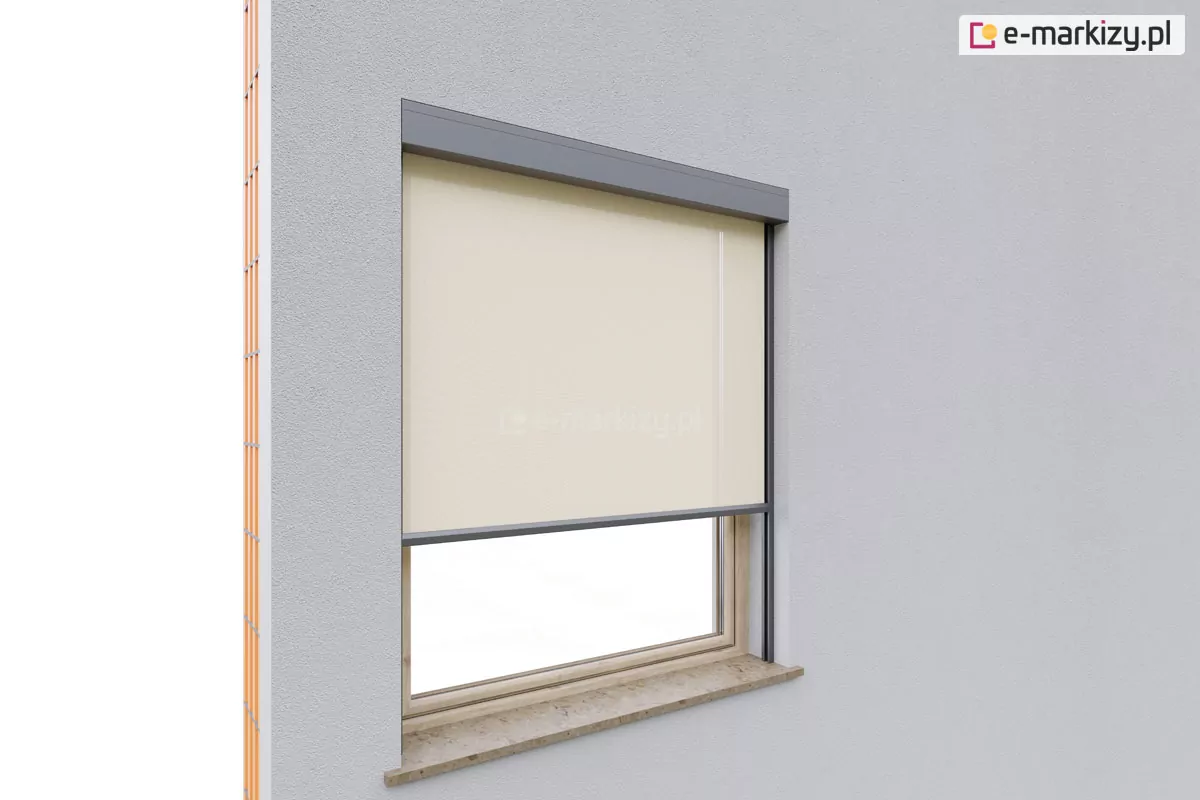

Montaż wnękowy lub fasadowy
Szeroka gama tkanin
Konstrukcja lakierowana proszkowo
Opcja tworzenia modułów

Szerokość od 0,58m do 4m
Wysokość od 0,4m do 4m
Napęd automatyczny
Kaseta kwadratowa
Wymiary kasety: szer. 126mm (wersja linkowa), szer. 132mm (wersja listwowa), wys. 126mm
Średnica rury nawojowej: 78mm
Opcjonalny profil przeciwwietrzny ANTYWIND
Zastosowanie wewnętrzne lub zewnętrzne

Grafika przedstawia trzy kluczowe komponenty systemu sterowania elektrycznego dla markiz i refleksoli, uporządkowane numerycznie w celach edukacyjnych. Pod numerem pierwszym widoczny jest rurowy silnik elektryczny w kolorze czerwonym, z czarną głowicą regulacyjną, który pełni funkcję napędu mechanicznego odpowiedzialnego za zwijanie i rozwijanie tkaniny wewnątrz rury nawojowej osłony. Pod numerem drugim zaprezentowane są elementy sterujące, obejmujące naścienny nadajnik sygnału z przyciskami sterującymi, ręczny pilot zdalnego sterowania o podłużnym kształcie oraz sterownik z wyświetlaczem LCD umożliwiający programowanie automatyki czasowej. Trzeci punkt wskazuje na zewnętrzny czujnik pogodowy, czyli anemometr, którego zadaniem jest monitorowanie prędkości wiatru i przekazywanie sygnału do systemu w celu automatycznego zwinięcia osłony w przypadku przekroczenia bezpiecznych dla konstrukcji parametrów atmosferycznych. Całe zestawienie obrazuje kompleksową ścieżkę sterowania od napędu poprzez interfejsy użytkownika aż po inteligentne systemy ochrony przed trudnymi warunkami pogodowymi.

Możliwe Opcje Refleksola

Napęd elektryczny (w standardzie)
Pilot z centralką (opcja dodatkowo płatna)
Czujniki wiatru lub słońca (opcja dodatkowo płatna)
Profil Przeciwwietrzny Antywind

Refleksole Aluprof mogą być wyposażone w wiele dodatkowych opcji. Aby zobaczyć więcej i wycenić dodatkowe opcje, skonfiguruj swoją osłonę.

Rysunek techniczny o charakterze instruktażowym przedstawiający schemat wymiarowania rolety zewnętrznej refleksol 120 podtynkowy aluprof wraz z detalami konstrukcyjnymi kasety. Po lewej stronie grafiki znajduje się wizualizacja 3D całego produktu w kolorze antracytowym z jasną tkaniną przesłaniającą część otworu, gdzie zielonymi strzałkami pomocniczymi oznaczono parametry szerokość (S) mierzona wzdłuż górnej kasety oraz wysokość (H) mierzona od górnej krawędzi kasety do dolnego zakończenia prowadnic bocznych. W centralnej części obrazu umieszczono dwa powiększenia detali w okręgach połączone liniami pomocniczymi z widokiem głównym, które wskazują precyzyjny sposób mierzenia skrajnych punktów konstrukcji: górnego narożnika kasety oraz dolnego zakończenia profilu prowadnicy. Prawa strona ryciny prezentuje przekrój boczny górnej części systemu, na którym naniesiono dokładne wymiary gabarytowe kasety osłonowej o kwadratowym przekroju, wskazując wysokość elementu wynoszącą 12,6 cm oraz jego głębokość równą 14,3 cm. Całość przygotowana jest w czytelnej formie schematu montażowego z wykorzystaniem stonowanej kolorystyki szarości, bieli oraz kontrastującej zieleni dla linii wymiarowych i oznaczeń tekstowych w języku polskim.

Pomiar Refleksola

Refleksol 120 produkowany jest na wymiar. Przy prowadnicach linkowych maksymalna szerokość to 350cm a wysokość to 300cm, przy montażu na prowadnicach listwowych maksymalna szerokość to 400cm a wysokość to 400cm. Do zamówienia lub wyceny podajemy zawsze całkowity zewnętrzny wymiar osłony, łącznie z kasetą.

Zobacz Instrukcję Pomiaru Refleksola

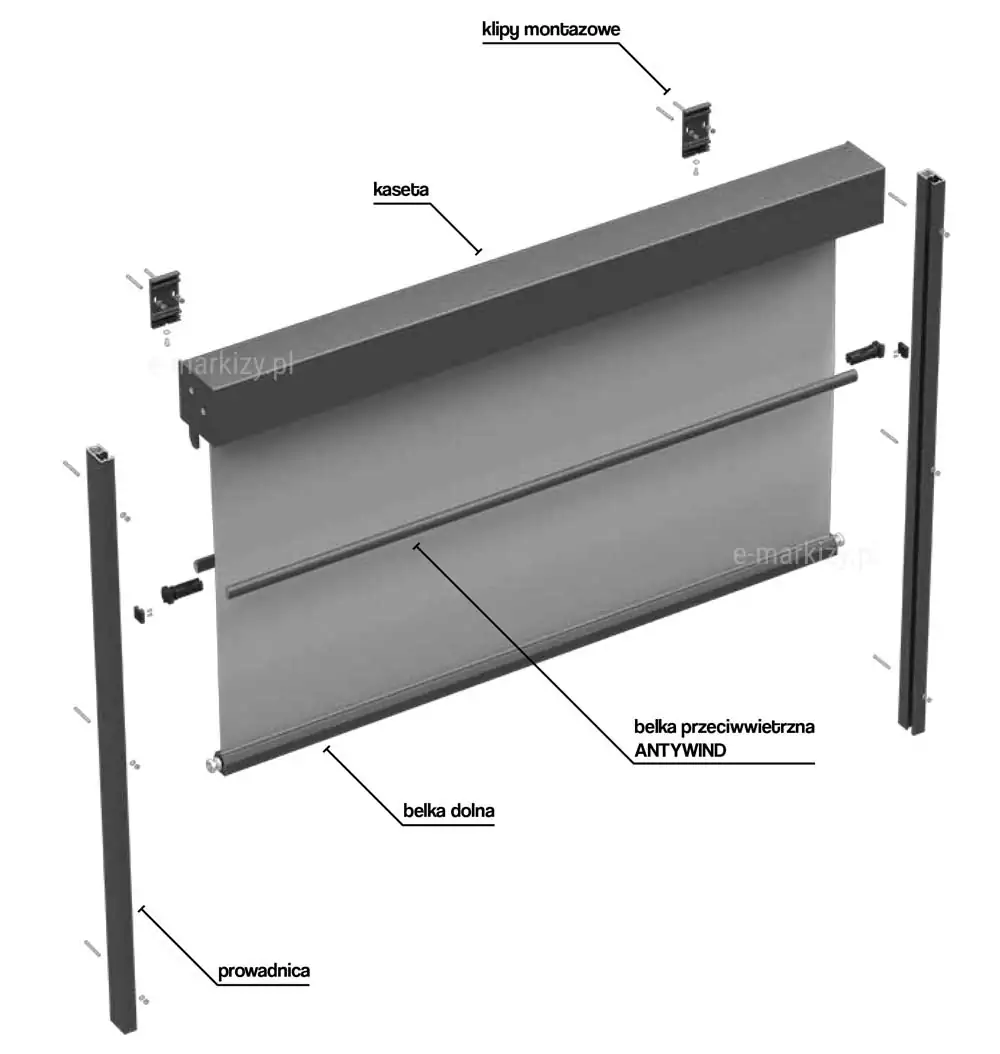

Grafika techniczna w formie widoku eksplodowanego przedstawia główne komponenty konstrukcyjne rolety zewnętrznej Refleksol 120 Aluprof. W centralnej części widoczna jest ciemnoszara kaseta osłaniająca mechanizm nawojowy, z której rozwinięte jest gładkie poszycie tkaninowe. Nad kasetą umieszczono dwa klipy montażowe, służące do stabilnego zamocowania obudowy do podłoża. Po bokach znajdują się pionowe prowadnice profilowe, wyznaczające tor ruchu tkaniny. Dolna krawędź materiału zakończona jest poziomą belką dolną, która zapewnia odpowiednie napięcie płaszczyzny. Dodatkowo, w połowie wysokości rozwiniętej rolety, przebiega belka przeciwwietrzna ANTYWIND, pełniąca funkcję wzmacniającą i stabilizującą konstrukcję przy podmuchach wiatru. Wszystkie elementy są precyzyjnie wskazane za pomocą czarnych linii prowadzących z odpowiednimi podpisami technicznymi.

Refleksol 120 – Komponenty

– kaseta refleksola
– klipy montażowe
– prowadnica aluminiowa
– belka dolna
– belka antywind (belka przeciwwietrzna)

Trzyczęściowy schemat mocowania prowadnicy refleksola 120 aluprof za pomocą uchwytów. Po lewej ukazano narożnik z kasetą i prowadnicą w ciemnoszarym kolorze oraz tkaniną kremową z zaznaczonym zielonym kółkiem uchwytem prowadnicy. Od kółka poprowadzono w dół i na prawo zielone kreski do dwóch zestawień mocowania refleksola w zielonych ramkach. W ramce po lewej widoczny refleksol zamocowany do ściany poza wnęką okna o drewnianej ramie z kamiennym parapetem. Grafitowa konstrukcja zamocowana została za pomocą uchwytów do ściany, co przedstawia zbliżenie po prawej stronie lewej ramki. W ramce prawej ukazano mocowanie refleksola 120 Selt do ramy okna. Prowadnice w kolorze antracytowym zostały przymocowane do drewnianej ramy za pomocą uchwytów, kaseta, w której rozwinięty został kremowy materiał jest samonośna. Po prawej stronie przedstawiono zbliżenie mocowania uchwytu prowadnicy do ramy okna.

Parametry Techniczne Refleksola

Szerokość maksymalna: 4 m (listwowa), 3,5m (linkowa)
Wysokość maksymalna: 4 m (listwowa), 3m (linkowa)
Maksymalne pole powierzchni tkaniny: 16 m2, (listwowa), 10,5 m2 (linkowa)
Średnica rury nawojowej: 78mm
Prowadnice: Listwowe: GGC30; GC30F; GC30R; GC30FD; linkowa – nierdzewna fi 2,5 mm
Belka dolna: Φ42 lub FG120 (zewnętrzne lub wewnętrzne), Φ35 lub FG42 (tylko wewnętrzne)

Zobacz Dane Techniczne Zobacz Kartę Katalogową PDF

Napęd i Automatyka do Refleksoli

Standardowo refleksol jest wyposażony w silnik elektryczny, który automatycznie zwija i rozwija osłonę.
Do osłony z silnikiem można dobrać Pilot bezprzewodowy z centralką sterującą
Do osłony z silnikiem można dobrać Czujnik wiatru, Czujnik słońca

Informacje o Napędach

Zestawienie porównawcze tkanin stosowanych w refleksolach 120 Selt. Każda z próbek ukazuje nazwę tkaniny i jej procentową przepuszczalność światła dziennego. Próbki przedstawione zostały w dwóch rzędach Górny rząd: Tkaniny kolorowe, bez podpisu, Polyscreen 550 (5{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Serge 100 (1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Soltis 92 (4{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Dolny rząd: Serge 600 (5{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Sunworker (6{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Polyscreen Luminous (6–13{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Soltis Veozip (5{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}) Każda próbka ukazuje rzeczywistą strukturę materiału, z wyraźnym splotem nici i różnym stopniem przezroczystości. Na dole umieszczono powiększony fragment „Widok struktury” – okrągłe zbliżenie pokazujące włókna materiału i przestrzenie pomiędzy nimi. Po prawej widok struktury tkanin bez nazwy, akrylowych. Grafika jest przejrzysta, a kolory materiałów to głównie odcienie szarości, beżu i czerni.

Kolory Tkanin Refleksoli

Szeroki wachlarz tkanin, pozwala na dopasowanie koloru rolety do architektury budynku oraz dobór odpowiedniego współczynnika przenikania promieni słonecznych. System wyposażony został w system naciągu tkaniny, który utrzymuje jej napięcie nawet na dużych powierzchniach. Tkaniny akrylowe to kolekcja stosowana głównie w markizach, tkaniny typu Screen są połączeniem PCV i poliestru, zależnie od wybranej grupy posiadają inne właściwości takie jak przepuszczalność światła czy dźwięku.

Zobacz Wzornik Tkanin Zamów Katalog Tkanin
