Refleksol 90 napęd elektryczny

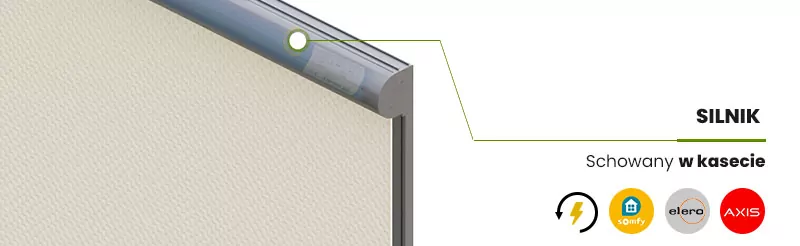

Grafika techniczna ilustruje zastosowanie napędu elektrycznego w rolecie typu refleksol Aluprof model R90, którego silnik jest w pełni zintegrowany i ukryty wewnątrz kasety. Na obrazie widoczny jest przekrój aluminiowej kasety rolety, wewnątrz której znajduje się mechanizm napędowy, połączony linią wskaźnikową z ikonami reprezentującymi zasilanie elektryczne oraz logotypy wiodących producentów silników, takich jak Somfy, Elero oraz Axis. Obraz w czytelny sposób wskazuje na estetyczne rozwiązanie polegające na całkowitym zabudowaniu komponentów napędowych, co chroni je przed warunkami atmosferycznymi oraz zapewnia minimalistyczny wygląd całej konstrukcji.

Refleksolami można sterować ręcznie lub mechanicznie przy użyciu nowoczesnych silników współpracujących z pilotami i smartfonami. Istnieje również możliwość dołączenia do nich automatyki pogodowej i grupowego sterowania. Dzięki takim rozwiązaniom rolety będą się same podnosić lub opuszczać w zależności od pogody, jaka panuje na zewnątrz danego dnia. Silniki są dostępne w wersji bez centralki (możliwość sterownia klawiszem przewodowym lub dowolną automatyką-poniżej opcja 1,2,3) oraz z wbudowaną centralą sterującą (sterownie tylko pilotem-poniżej opcja 4,5,6).

Zobacz informacje o sterowaniu ręcznym

Refleksol 90 napęd elektryczny – Rodzaje

Zdjęcie prezentuje profesjonalny napęd elektryczny do rolet typu refleksola – silnik rurowy marki AXIS. Urządzenie ma charakterystyczną obudowę w kolorze zielonym z naklejoną białą etykietą zawierającą specyfikację techniczną oraz certyfikat CE. Głowica silnika wykonana jest z czarnego tworzywa o wielokątnym profilu, z której wyprowadzony jest biały przewód zasilający. Na czole napędu zamontowany jest metalowy element montażowy z otworem. Grafika posiada zielone panele informacyjne: w górnej części znajduje się biały logotyp AXIS, natomiast w dolnej napis Silnik AXIS. W prawym górnym rogu umieszczono ikonę błyskawicy w ramce z oznaczeniem napięcia 230V, co wskazuje na standardowe zasilanie sieciowe napędu.

1. Silnik AXIS Standard

Silnik do refleksoli AXIS to najbardziej typowy i zarazem niezawodny model. Mechaniczne ustawienie wyłączników krańcowych. Silnik rurowy został zaprojektowany do pracy ciągłej przez czas do 4 minut. Po ok. 4 minutach ciągłej pracy zabezpieczenie termiczne wyłączy silnik na około 20 min. Do obsługi tego silnika wymagany jest standardowy przełącznik roletowy lub automatyka (centralka+pilot). Silnik może być podłączony do dowolnej automatyki np. Yooda, Somfy.

Zobacz produkt w sklepie Zobacz instrukcję obsługi silnika

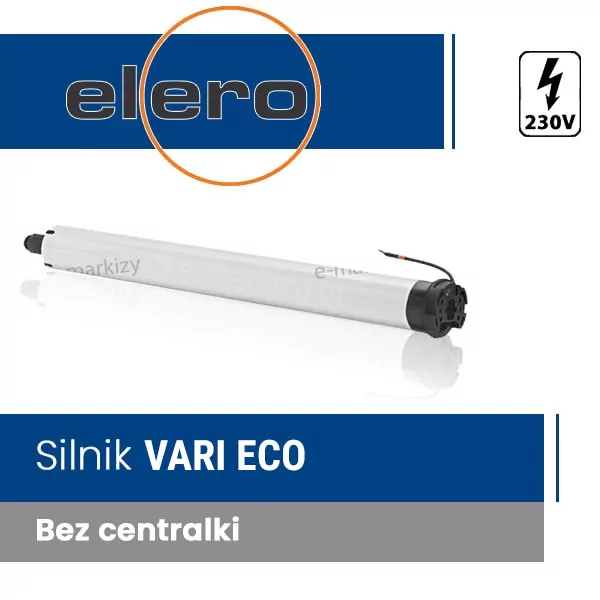

Zdjęcie prezentuje profesjonalny napęd elektryczny marki elero, model VARI ECO, przeznaczony do automatyzacji osłon przeciwsłonecznych typu Veranda. Silnik rurowy posiada smukłą obudowę w kolorze białym z czarnymi wykończeniami na końcach. Z prawej strony widoczna jest czarna głowica napędu, z której wyprowadzony jest krótki przewód sterujący. Grafika zawiera niebieskie panele informacyjne: górny z logotypem elero wpisanym w pomarańczowy okrąg oraz dolny z białą nazwą Silnik VARI ECO. Pod nim umieszczono szary pasek z dopiskiem Bez centralki, co wskazuje na model przewodowy. W prawym górnym rogu znajduje się ikona błyskawicy w ramce z oznaczeniem 230V, potwierdzająca standardowe zasilanie sieciowe urządzenia.

2. Silnik ELERO Vari Eco

Silnik przewodowy Elero do refleksoli. Do obsługi tego silnika wymagany jest standardowy przełącznik roletowy lub automatyka (centralka+pilot). Silnik może być podłączony do dowolnej automatyki np. Yooda, Somfy.

Zobacz produkt w sklepie Zobacz instrukcję obsługi silnika

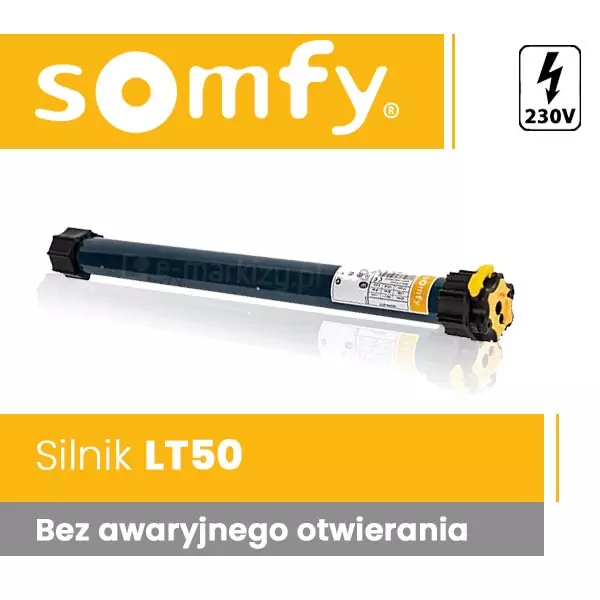

Zdjęcie prezentuje profesjonalny napęd elektryczny uznanej marki Somfy, model LT50, przeznaczony do automatyzacji osłon przeciwsłonecznych typu Veranda. Silnik rurowy posiada solidną obudowę w kolorze ciemnogranatowym z naklejoną białą etykietą techniczną zawierającą parametry pracy i certyfikaty. Obie końcówki napędu wyposażone są w czarne głowice z tworzywa o wielokątnym profilu, przy czym jedna z nich posiada charakterystyczne żółte elementy regulacyjne służące do ustawiania położeń krańcowych. Grafika zawiera żółte panele informacyjne: górny z białym logotypem Somfy oraz dolny z nazwą Silnik LT50. Pod nim umieszczono szary pasek z dopiskiem Bez awaryjnego otwierania, co precyzuje funkcjonalność tego konkretnego modelu. W prawym górnym rogu znajduje się ikona błyskawicy w ramce z oznaczeniem 230V, wskazująca na standardowe zasilanie sieciowe urządzenia.

3. Silnik SOMFY LT50

Silnik przewodowy Somfy LT50 do refleksoli. Posiada mechaniczne ustawienia wyłączników krańcowych i regulacja położeń krańcowych poprzez pokrętła imbusowe. Do osługi tego silnika wymagany jest standardowy przełącznik roletowy lub automatyka (centralka+pilot). Silnik może być podłączony do dowolnej automatyki np. Yooda, Nice, Somfy.

Zobacz produkt w sklepie Zobacz instrukcję obsługi silnika Zobacz jak ustawić Położenie krańcowe silnika

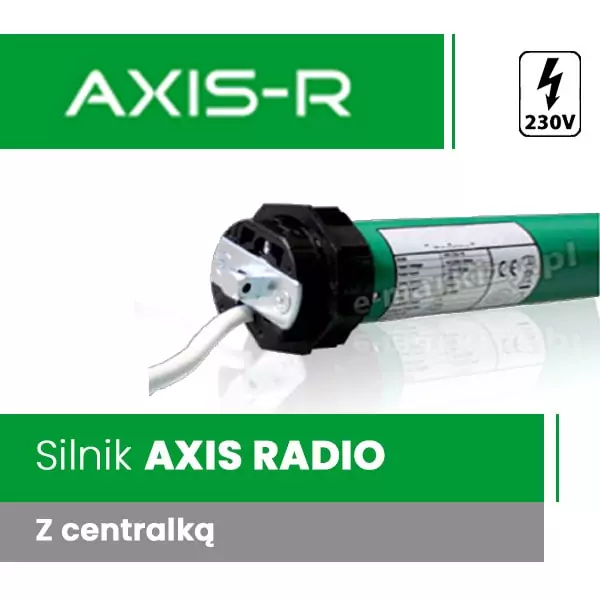

Zdjęcie przedstawia napęd elektryczny do rolet typu refleksola, model AXIS-R z wbudowanym odbiornikiem radiowym. Silnik rurowy posiada charakterystyczną zieloną obudowę z białą etykietą techniczną, na której widoczne są parametry urządzenia oraz znak certyfikacji CE. Głowica napędu wykonana jest z czarnego tworzywa o wielokątnym profilu, z której wyprowadzony jest biały przewód zasilający, a na jej czole zamontowano metalowy element mocujący. Grafika zawiera zielone panele informacyjne: górny z logotypem AXIS-R oraz dolny z napisem Silnik AXIS RADIO, pod którym umieszczono szary pasek z dopiskiem Z centralką. W prawym górnym rogu widnieje ikona błyskawicy w ramce z oznaczeniem 230V, potwierdzająca standardowe zasilanie sieciowe urządzenia.

4. Silnik AXIS Radio

Silnik do refleksoli AXIS-Radio posiada wbudowaną centralkę sterującą oraz elektroniczne ustawienie wyłączników krańcowych. Silnik rurowy został zaprojektowany do pracy ciągłej przez czas do 4 minut. Po ok. 4 minutach ciągłej pracy zabezpieczenie termiczne wyłączy silnik na około 20 min. Do obsługi tego silnika wymagany jest pilot RED łączący się bezprzewodowo z wbudowanym odbiornikiem.

Zobacz produkt w sklepie Zobacz instrukcję obsługi silnika

Zdjęcie prezentuje nowoczesny napęd radiowy marki Somfy, model Sunilus io, dedykowany do automatyzacji systemów osłonowych typu Veranda. Silnik rurowy posiada cylindryczną obudowę w kolorze grafitowym, zakończoną czarną głowicą z charakterystycznym żółtym elementem regulacyjnym na czole. Grafika zawiera żółte panele informacyjne: górny z białym logotypem Somfy oraz dolny z nazwą Silnik SUNILUS io. Poniżej znajduje się szary pasek z dopiskiem Z centralką io, co wskazuje na dwukierunkową technologię radiową umożliwiającą informację zwrotną o położeniu osłony. W prawym górnym rogu umieszczono trzy ikony funkcyjne: czerwony symbol fal radiowych, biały logotyp technologii io-homecontrol na czarnym tle oraz znak błyskawicy z oznaczeniem 230V, potwierdzający standardowe zasilanie sieciowe urządzenia.

5. Silnik SOMFY SUNILUS SCREEN IO

Silnik do refleksoli Somfy Sunilus IO to napęd z wbudowaną centralką w dwukierunkowym systemie „IO” (homecontrol). Łączność dwukierunkowa w systemie io umożliwia odczytanie statusu położenia tkaniny rolety na pilocie lub urządzeniu mobilnym. Do obsługi silnika wymagany jest pilot z linii „IO”. Możliwość zastosowania dowolnej automatyki z linii „IO”. Silnik z elektronicznymi ustawieniami wyłączników krańcowych.

Zobacz produkt w sklepie Zobacz instrukcję obsługi silnika
