Refleksol 90 napęd ręczny - wygodne sterowanie korbą

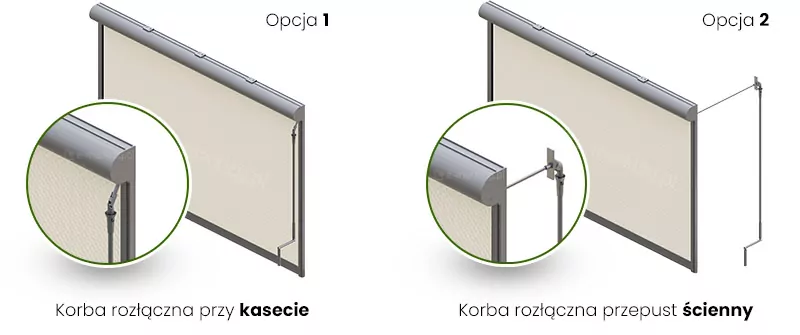

Refleksol R90 Aluprof z napędem ręcznym – po lewej korba rozłączna przy kasecie, po prawej wariant z przepustem ściennym i korbą wewnętrzną. Idealne rozwiązanie do sterowania roletą zewnętrzną bez wychodzenia z budynku.

Sterowanie korbą

Standardowo refleksol wyposażony jest w napęd ręczny, sterowany korbą. Przekładnia oraz korba składana z anodowanego aluminium o standardowej długości 180cm z przegubem Cardana. Możliwy jest montaż korby z przepustem ściennym umożliwiającym sterowanie roletą zewnętrzną z wnętrza pomieszczenia.

Zobacz informacje o sterowaniu elektrycznym

Refleksol 90 napęd ręczny – sposoby montażu

Montaż wewnętrzny bezpośrednio do ściany

Rysunek pokazuje Refleksol 90 przy montażu wewnętrznym do ściany. Sterowanie korbowe ręczne. W przypadku tego sterowania, roleta montowana jest wewnątrz pomieszczenia, sterowanie odbywa się tuż przy kasecie rolety. Korba w zależności od potrzeb występuje w dwóch wariantach: korba rozłączna (standard) lub nierozłączna (ta opcja dostępna na specjalne zamówienie i należy o tym napisać przy zamówieniu).

Montaż wewnętrzny do sufitu

Rysunek pokazuje Refleksol 90 przy montażu wewnętrznym do sufitu. Sterowanie korbowe ręczne. W przypadku tego sterowania, roleta montowana jest wewnątrz pomieszczenia, sterowanie odbywa się tuż przy kasecie rolety. Korba w zależności od potrzeb występuje w dwóch wariantach: korba rozłączna (standard) lub nierozłączna (ta opcja dostępna na specjalne zamówienie i należy o tym napisać przy zamówieniu).

Montaż ścienny

Montaż sufitowy

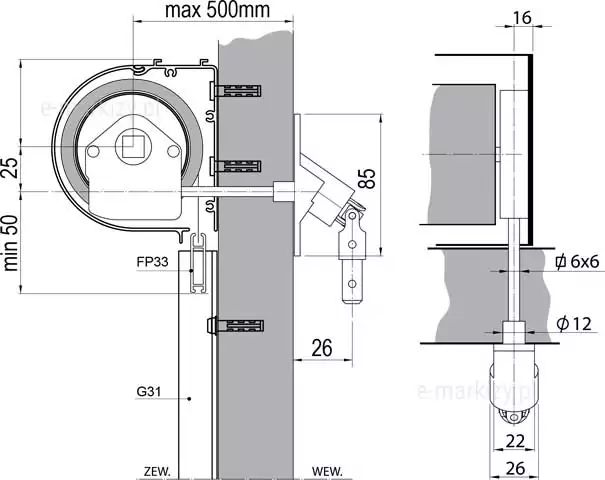

Montaż zewnętrzny do ściany – napęd ręczny z przelotką

Rysunek pokazuje Refleksol 90 przy montażu zewnętrznym do ściany. Sterowanie korbowe ręczne z przepustem ściennym (przelotką) pozwala na sterowanie osłoną zewnętrzną z wewnątrz pomieszczenia. W przypadku tego sterowania, roleta montowana jest na zewnątrz pomieszczenia, sterowanie natomiast odbywa się wewnątrz pomieszczenia. Aby to umożliwić, należy wykonać przepust ścienny (przewiercenie ścienne) do instalacji korby (mechanizmu korbowego). Korba w zależności od potrzeb występuje w dwóch wariantach: korba rozłączna (standard) lub nierozłączna (ta opcja dostępna na specjalne zamówienie i należy o tym napisać przy zamówieniu).

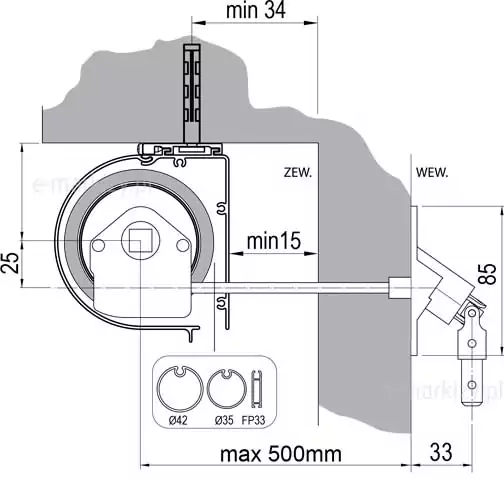

Montaż zewnętrzny do sufitu – napęd ręczny z przelotką

Rysunek pokazuje Refleksol 90 przy montażu zewnętrznym do sufitu. Sterowanie korbowe ręczne z przepustem ściennym (przelotką) pozwala na sterowanie osłoną zewnętrzną z wewnątrz pomieszczenia. W przypadku tego sterowania, roleta montowana jest na zewnątrz pomieszczenia, sterowanie natomiast odbywa się wewnątrz pomieszczenia. Aby to umożliwić, należy wykonać przepust ścienny (przewiercenie ścienne) do instalacji korby (mechanizmu korbowego). Korba w zależności od potrzeb występuje w dwóch wariantach: korba rozłączna (standard) lub nierozłączna (ta opcja dostępna na specjalne zamówienie i należy o tym napisać przy zamówieniu).

Montaż ścienny – z przelotką

Montaż sufitowy – z przelotką
