Żaluzje fasadowe C80 Oval Dane Techniczne

Żaluzja fasadowa C80 Oval Aluprof wyposażona jest w kasetę o przekroju owalu wykonaną z ekstrudowanego aluminium. Kaseta wsparta na prowadnicach, stanowiących element nośny systemu, idealnie nadaje się do montażu na fasadzie budynku. Wszystkie lamele są obustronnie wyprofilowane do wewnątrz co zapewnia im zwiększoną sztywność, a płynne sterowanie kątem pochyłu lameli umożliwia swobodną regulację natężenia światła.


Rysunek techniczny w rzucie aksonometrycznym przedstawia kompletną konstrukcję żaluzji fasadowej w systemie owalnym z zaznaczonymi kluczowymi komponentami ponumerowanymi od 1 do 7. Głównym elementem widocznym u góry jest zaokrąglona kaseta osłonowa (1), która skrywa mechanizm napędowy i pakiet lameli po podniesieniu. Poniżej kasety znajdują się poziome lamele o profilu C (7), zakończone u dołu dociążającą listwą dolną (6). Stabilność konstrukcji oraz precyzyjne prowadzenie pancerza zapewniają pionowe prowadnice boczne o okrągłym przekroju (3). Cały system jest przygotowany do montażu elewacyjnego za pomocą dedykowanych uchwytów dystansowych: górnych wsporników kasety (5) oraz bocznych uchwytów prowadnicy (4), które odsuwają żaluzję od lica ściany. Na schemacie widoczny jest również detal boczny kasety (2), obrazujący precyzyjne połączenie osłony górnej z szyną prowadzącą. Ilustracja w sposób kompleksowy obrazuje wzajemne powiązania mechaniczne wszystkich podzespołów żaluzji zewnętrznej, stanowiąc bazę do identyfikacji części składowych systemu.

Żaluzja Fasadowa C80 Oval – Komponenty

1 – Zespół kasety Oval
2 – Pokrywa boczna kasety Oval
3 – Prowadnica listwowa (tu: okrągła podwójna)
4 – Uchwyt ścienny
5 – Uchwyt ścienny kasetowy (wymagany przy szer. kasety >3 m)
6 – Belka dolna C80
7 – Pióro C80


Żaluzje fasadowe C80 Oval Dane Techniczne


Rysunek techniczny przedstawiający szczegółowe przekroje poprzeczne elementów żaluzji fasadowej systemu C80 z podanymi wymiarami w milimetrach. Po lewej stronie znajduje się schemat zatytułowany C80 Profil pióra, prezentujący wygięty w łuk kształt lameli o szerokości 80,4 mm i wysokości profilu 12,4 mm. Grubość ścianki pióra wynosi 0,4 mm, a jego krawędzie są zawinięte do wewnątrz, tworząc zaokrąglenia o promieniu R2. Po prawej stronie widnieje schemat opisany jako C80 Profil belki dolnej, przedstawiający zamknięty, wypukły profil o całkowitej szerokości 80 mm i wysokości 21,1 mm. Wewnątrz dolnej części belki widoczne są trzy pionowe wypustki wzmacniające strukturę, a górna krawędź ma formę łagodnego łuku, który estetycznie nawiązuje do kształtu lameli. Oba rysunki są wykonane w formie czarnych linii konturowych na białym tle, z precyzyjnymi liniami wymiarowymi wskazującymi kluczowe parametry techniczne komponentów.

Profil i pióra lameli C80

– Profil pióra
– Profil belki dolnej


Rysunek techniczny z wymiarowaniem prezentujący przekrój poprzeczny prowadnicy okrągłej podwójnej oraz detale konstrukcyjne dedykowanej zaślepki dla systemu żaluzji Oval. Po lewej stronie znajduje się schemat aluminiowej prowadnicy o szerokości 48 mm i wysokości 40,3 mm, charakteryzującej się łukowatym wykończeniem zewnętrznym o promieniu R=20,5 mm. Wewnątrz profilu widoczne są cztery gniazda z uszczelkami szczotkowymi oraz centralny mostek usztywniający. Prawa strona grafiki przedstawia zaślepkę prowadnicy okrągłej w rzutach: od przodu, z boku, z góry oraz w widoku izometrycznym. Zaślepka posiada otwór na wkręt dociskowy o średnicy dopasowanej do montażu w dolnej części szyny. Wymiary montażowe elementu to 46 mm wysokości całkowitej oraz podstawa o szerokości 18,6 mm. Całość dokumentacji jest czarno-biała, z wyraźnymi liniami pomocniczymi i opisami technicznymi w języku polskim, precyzującymi parametry fizyczne komponentów.

Prowadnice aluminiowe oval

Obie prowadnice są prowadnicami modułowymi. Nie ma skrajnych prowadnic standardowo, ponieważ wykorzystując prowadnice oval wykorzystujemy przy skrajnych elementach zaślepkę.

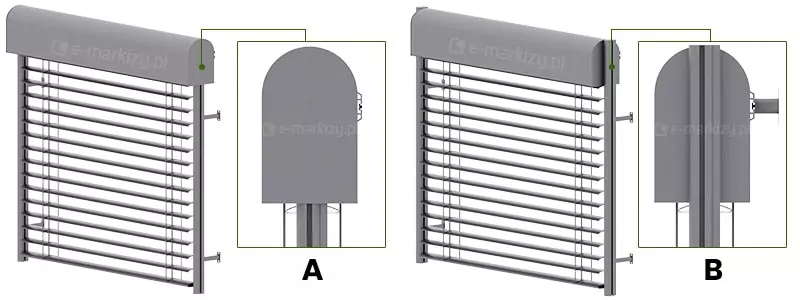

Grafika techniczna prezentuje porównanie dwóch sposobów wykończenia bocznego żaluzji fasadowej C80 Oval, oznaczonych jako wariant A i wariant B. Na obu wizualizacjach widoczna jest antracytowa żaluzja z charakterystyczną, półkolistą kasetą górną oraz lamelami o profilu C. Wariant A przedstawia standardowe zakończenie osłony, gdzie prowadnica boczna kończy się równo z krawędzią kasety, ukrywając się częściowo w jej wnętrzu, co pokazano na zbliżeniu profilu bocznego. Wariant B obrazuje modyfikację konstrukcyjną, w której prowadnica boczna jest wysunięta poza obrys osłony górnej, a boczna pokrywa kasety posiada specjalne wycięcie dopasowane do kształtu szyny prowadzącej. Detale techniczne umieszczone w ramkach precyzyjnie pokazują sposób przylegania maskownicy do elementów pionowych oraz mocowanie całości do elewacji za pomocą metalowych uchwytów dystansowych. Całość ilustruje możliwości adaptacji systemu Oval do różnych wymagań architektonicznych i technicznych miejsca montażu.

Sposoby montażu prowadnic

A. Prowadnica oval wewnątrz kasety osłonowej
B. Prowadnica oval na zewnątrz kasety osłonowej


Grafika techniczna przedstawia parametry wymiarowe żaluzji fasadowej C80 z kasetą owalną, skupiając się na wysokości pakietu zwiniętych lameli oraz wymiarach osłony. Po lewej stronie znajduje się szczegółowa tabela zawierająca trzy kolumny: wysokość całkowitą żaluzji (H) w zakresie od 610 do 4000 milimetrów, odpowiadającą jej wysokość pakietu (od 190 do 380 milimetrów) oraz przypisany wymiar kasety owalnej. Centralną część zajmuje rysunek techniczny w przekroju poprzecznym, obrazujący umieszczenie zwiniętych lameli typu C wewnątrz zaokrąglonej kasety owalnej. Na schemacie zaznaczono strzałkami wysokość pakietu oraz całkowitą wysokość żaluzji, a także detale konstrukcyjne, takie jak mechanizm napędowy w rynnie górnej. W prawym dolnym rogu umieszczono rzut izometryczny fragmentu obudowy z opisem elementów: kaseta oraz ścianka kasety, co pozwala na wizualizację dwuczęściowej budowy osłony. Całość pełni funkcję instruktażową, pomagając w doborze odpowiedniego rozmiaru maskownicy w zależności od wysokości otworu okiennego i grubości pakietu po podniesieniu żaluzji.

Wysokość zwiniętej żaluzji i kasety osłonowej

Wysokość całkowita żaluzji (od 610 do 4000mm)
Wysokość kasety owalnej (od 240 do 392mm)
Wysokość pakietu (od 130 do 350mm)


Grafika techniczna przedstawia dwa rodzaje uchwytów montażowych stosowanych w systemie żaluzje fasadowe Z90 Oval, pokazując sposób ich instalacji na elewacji budynku. Ilustracja jest podzielona na dwie sekcje prezentujące różne warianty dystansu prowadnic od ściany. W lewej części widoczna jest żaluzja z owalną kasetą zamontowana na oknie, gdzie zbliżenie pokazuje krótki uchwyt o zakresie regulacji od 52 do 58 mm. W prawej części zaprezentowano analogiczną instalację, ale z wykorzystaniem dłuższego uchwytu dystansowego, który pozwala na odsuniecie prowadnicy w zakresie od 57 do 180 mm. Każdy z wariantów zawiera trójwymiarowy model samego uchwytu, schematyczną ikonę z wymiarowaniem oraz zdjęcie detalu przedstawiające zamocowaną prowadnicę boczną żaluzji przytwierdzoną do szarej ściany budynku. Żaluzje mają lamele w kolorze ciemnoszarym, a cała grafika służy jako instrukcja doboru odpowiedniego systemu mocowania w zależności od potrzebnej odległości od lica ściany.

Rodzaje uchwytów

W ofercie do wyboru dwa rodzaje uchwytów. Uchwyt „wzdłużny” regulowany (z regulacją 52-58mm) oraz uchwyt „prosty” stały (ze stałą długością uchwytu – do wyboru – zazwyczaj w standardzie stosujemy 57mm).


Grafika techniczna przedstawia wytyczne dotyczące montażu uchwytów do prowadnicy okrągłej oraz kasety owalnej w systemie żaluzji fasadowych. W lewym górnym rogu znajduje się tabela określająca zalecaną ilość uchwytów do prowadnic w zależności od wysokości żaluzji: dla zakresu 500–1600 mm wymagane są 2 pary, dla 1601–2600 mm – 3 pary, dla 2601–3600 mm – 4 pary, a dla wysokości powyżej 3601 mm – 5 par uchwytów. Poniżej tabeli umieszczono schemat boczny żaluzji zamontowanej na elewacji, ze wskazanym dystansem montażowym wynoszącym 52 mm od ściany do osi prowadnicy. Prawa część grafiki zawiera dwa precyzyjne rysunki przekrojowe: górny ilustruje sposób kotwienia uchwytu prowadnicy okrągłej do muru za pomocą wkrętu, natomiast dolny pokazuje montaż uchwytu do kasety owalnej. Na dolnym schemacie naniesiono wymiary pozycjonowania wspornika względem korpusu kasety: 92 mm od górnej krawędzi oraz 148 mm od dolnej krawędzi osłony. Całość rysunku technicznego służy jako instrukcja prawidłowego rozmieszczenia i instalacji elementów nośnych systemu żaluzjowego w celu zapewnienia jego stabilności i funkcjonalności.

Montaż uchwytu do prowadnicy oval

Uchwyty żaluzji wydawane są tylko do prowadnic. Uchwyty dodatkowe do kasety muszą być osobno zamówione. Zamawiać tylko dla kaset o szerokości powyżej 3000mm.

Przy zamawianiu uchwytów kasety należy pamiętać, że ich długość musi być krótsza o 52 mm od długości uchwytu prowadnicy.


Schemat techniczny przedstawia rzut z góry żaluzji fasadowej, ilustrujący różnice w szerokości montażowej między elementami konstrukcyjnymi systemu. Głównym punktem rysunku jest zestawienie dwóch wymiarów liniowych: rozstawu uchwytów kasety oraz rozstawu uchwytów prowadnicy. Na białym tle widoczny jest długi, prostokątny obrys kasety osłonowej, do której od strony elewacji przytwierdzone są cztery wsporniki montażowe. Dwa wewnętrzne uchwyty, rozmieszczone w mniejszej odległości od siebie, odpowiadają za stabilizację głównej obudowy mechanizmu. Dwa zewnętrzne uchwyty są wysunięte poza obrys boczny kasety i służą do montażu prowadnic pionowych. Precyzyjne linie wymiarowe wskazują, że oś symetrii uchwytu prowadnicy jest przesunięta o 40 milimetrów względem krawędzi zewnętrznej wspornika kasety. Rysunek techniczny w czytelny sposób obrazuje konieczność uwzględnienia szerszego pola montażowego dla prowadnic bocznych w stosunku do samej osłony górnej żaluzji, co jest kluczowe dla prawidłowego zaplanowania punktów kotwienia w elewacji budynku.

Rozstaw uchwytów prowadnicy i kasety

Rozmieszczenie uchwytów w przypadku montażu prowadnic na zewnątrz kasety

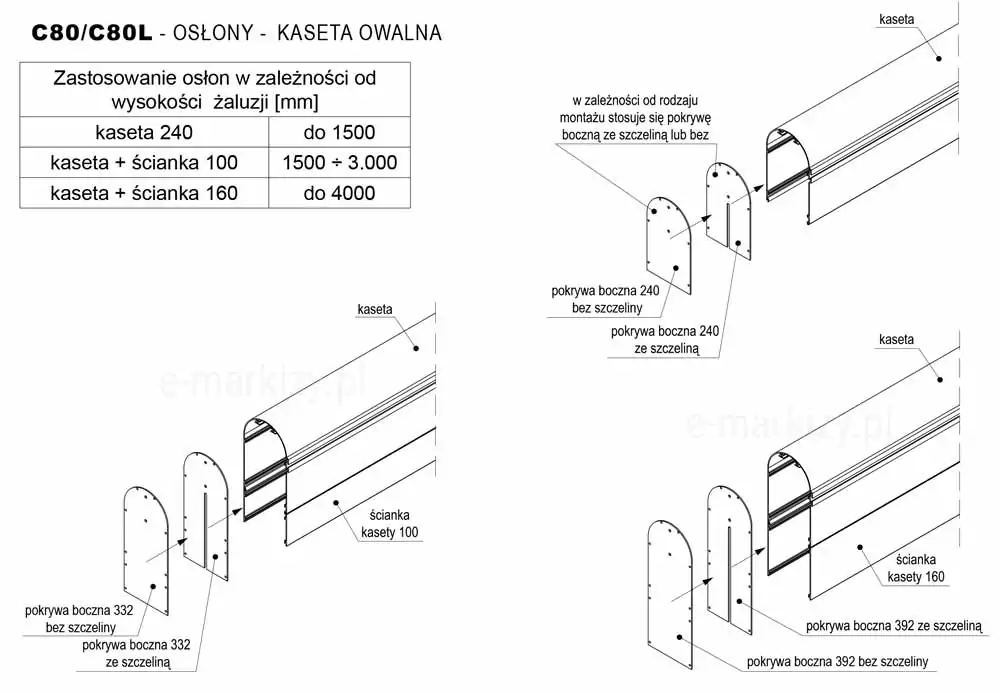

Schemat techniczny prezentuje system osłonowy dla żaluzji fasadowych C80 i C80L z kasetą owalną, skupiając się na modularnej budowie maskownicy oraz rodzajach pokryw bocznych. W lewym górnym rogu znajduje się tabela określająca zastosowanie osłon w zależności od wysokości żaluzji: dla wysokości do 1500 mm stosowana jest kaseta 240, dla zakresu 1500–3000 mm zestaw z dodatkową ścianką 100, a dla wysokości do 4000 mm zestaw ze ścianką 160. Grafika ilustruje trzy warianty złożenia osłony w rzucie aksonometrycznym, pokazując sposób łączenia głównego profilu kasety z opcjonalnymi ściankami przedłużającymi oraz dopasowanie pokryw bocznych. Każdy wariant zawiera dwa typy wykończenia bocznego: pokrywę pełną (bez szczeliny) oraz pokrywę z pionowym wycięciem (ze szczeliną), która umożliwia przeprowadzenie prowadnicy żaluzji przez światło boczka. Rysunek precyzyjnie rozróżnia komponenty dla trzech rozmiarów systemowych: standardowej pokrywy 240, powiększonej pokrywy 332 oraz największej o wymiarze 392, co pozwala na pełne ukrycie pakietu lameli niezależnie od gabarytów osłony przeciwsłonecznej.

Kaseta owalna – wymiary zależne od wysokości żaluzji


Żaluzje fasadowe C80 Oval dane techniczne – Żaluzje modułowe – Montaż grupowy

TYP A – C80 w kasecie owalnej/cube z prowadnicami do wewnątrz kasety

W tym rodzaju montażu zastosowana jest jedna wspólna kaseta do kilku żaluzji, a prowadnice montowane są wewnątrz systemu.

Pokrywa boczna bez szczeliny stosowana przy montażu prowadnic do wewnątrz.

Co druga lamela wyposażona jest w trzpień. Powoduje to stabilne poruszanie się lameli wzdłuż prowadnic.

UWAGA!
Maksymalna długość kasety w jednym kawałku 3m (mocowanie kasety tylko na prowadnicach). W przypadku dodatkowego mocowania kasety, maksymalna szerokość kasety 6m.

TYP B – C80 w kasecie owalnej/cube z prowadnicami na zewnątrz kasety

W tym rodzaju montażu elementem nośnym konstrukcji są prowadnice, które przenoszą ciężar całej konstrukcji na uchwyty dystansowe.

Pokrywa boczna ze szczeliną stosowana przy montażu prowadnic na zewnątrz.

Co druga lamela wyposażona jest w trzpień. Powoduje to stabilne poruszanie się lameli wzdłuż prowadnic.

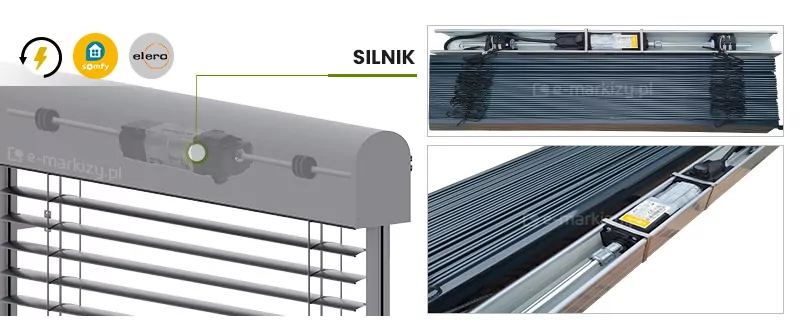

Grafika techniczna prezentuje system napędowy żaluzji fasadowej C80 Oval Aluprof, skupiając się na budowie wewnętrznej rynny górnej oraz mechanizmie automatyki. Po lewej stronie znajduje się wizualizacja żaluzji z półkolistą kasetą osłonową typu Oval w kolorze szarym, na której naniesiono schematyczny przekrój pokazujący umiejscowienie silnika elektrycznego wewnątrz konstrukcji. Powyżej widoczne są ikony producentów automatyki, Somfy oraz Elero, sugerujące kompatybilność systemu z różnymi napędami. Prawa część grafiki zawiera dwa zdjęcia rzeczywiste przedstawiające otwartą od góry szynę montażową. Górne zdjęcie ukazuje centralnie osadzony silnik połączony z wałem napędowym, na którym zamontowano łożyska z nawiniętymi drabinkami i tasiemkami podtrzymującymi lamele profilu C80. Dolne zdjęcie to zbliżenie pod kątem na aluminiową rynnę, prezentujące detale techniczne napędu, okablowanie oraz precyzyjne spasowanie metalowych komponentów mechanizmu podnoszącego. Całość ilustruje profesjonalny montaż silnika elektrycznego, który zapewnia płynne sterowanie kątem nachylenia i wysokością aluminiowych lameli żaluzji fasadowej.

Sterowanie żaluzjami Oval

Żaluzja fasadowa Oval może być sterowana silnikiem elektrycznym. przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony żaluzji.


Żaluzja C80 Oval Aluprof

Zastosowanie:
Żaluzja C80 została zaprojektowana z myślą do zastosowania na zewnątrz budynków mieszkalnych i biurowych.

Charakterystyka wyrobu:

  • Są przeznaczone do montażu zewnętrznego na otworach okiennych, fasadach i przeszkleniach.
  • Ograniczają dostęp światła słonecznego do pomieszczenia.
  • Zwiększają udział światła rozproszonego w pomieszczeniu.
  • Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
  • Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
  • Obudowa szyny głównej poprzez ekstrudowaną kasetę aluminiową.
  • Łatwe zwiększenie podstawowej wysokości kasety ekstrudowanymi ściankami (100 lub 160 mm)
  • Prowadnice listwowe z ekstrudowanego aluminium.
  • Opcja tworzenia dowolnej ilości modułów.
  • Możliwość montażu prowadnic do środka lub na zewnątrz pokryw bocznych kasety.
  • Lamele w kształcie litery C z zawiniętymi krawędziami zapewniają im wyższą sztywność i wytrzymałość.
  • Profil wyciszający pracę systemu przy zamykaniu lameli.
  • Płynne sterowanie kątem pochyłu lameli zapewnia swobodną regulację natężenia światła.
  • Sworznie ze stopu cynku i aluminium.
  • Elementy tekstylne z poliestru utrwalane termicznie, odporne na rozciąganie, przecieranie i oddziaływanie promieni UV.
  • Drabinki wzmocnione aramidem.
  • Ograniczają przenikanie hałasu do wnętrza budynku.
  • Nie wydzielają toksycznych substancji w trakcie eksploatacji.
  • Emisja hałasu żaluzji z napędem i żaluzji zewnętrznych nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
  • Silniki posiadają stopień ochrony obudowy IP 54.
  • Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia.
  • Ruch w górę i dół odbywa się za pomocą elektrycznego przełącznika lub zdalnie za pomocą pilota.
  • Osłony części ruchomych zostały zaprojektowane i wykonane w sposób zapewniający obsługującym bezpieczeństwo przy założeniu, że są prawidłowo eksploatowane.
  • Napęd elektryczny lub ręczny (korbowy).
  • Kolorystyka: RAL, FSM.

PARAMETRY TECHNICZNE
Szerokość maksymalna: 5 m
Wysokość maksymalna: 4 m
Maksymalna powierzchnia: do 9 m2,
Szerokość lameli: 80,4 mm
Wysokość lameli: 12,4 mm
Grubość lameli: 0,4 mm
Wysokość kasety osłonowej: 240, 330, 390 mm
Szerokość kasety tylnego (+ tylny rowek montażowy): 146 mm (+6,5 mm)

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 93 W do 230 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 1,0 A ( w zależności od typu silnika )
– stopień ochrony IP 44, IP54
– czas pracy ciągłej od 4 do 6 min
– moment obrotowy od 6 do 20 Nm
– prędkość obrotowa od 24 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) –
Deklaracja Właściwości Użytkowych 72 / ŻF / 2018
Odporność na obciążenie wiatrem 3 klasa (150Pa)
Dodatkowy opór cieplny ∆R 0,0
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*

* przesłona od zewnątrz wraz z oszkleniem referencyjnym typu C wg EN14501:2005; szczegółowe dane zależne od koloru lameli podano tabelarycznie na stronie internetowej Producenta
