Żaluzje Fasadowe C80L Dane Techniczne

Żaluzja C80L – to osłona przeciwsłoneczna zewnętrzna, zamontowana do wnęki nad oknem, w której podnoszenie i opuszczanie lameli, wykonanych z pasków aluminium, realizowane jest z użyciem mechanizmu elektrycznego z układem napędowym połączonym z wyrobem sterującym lub uruchamiane ręcznie za pomocą mechanizmu z korbą. Lamele umieszczone są na prowadnicach linkowych.

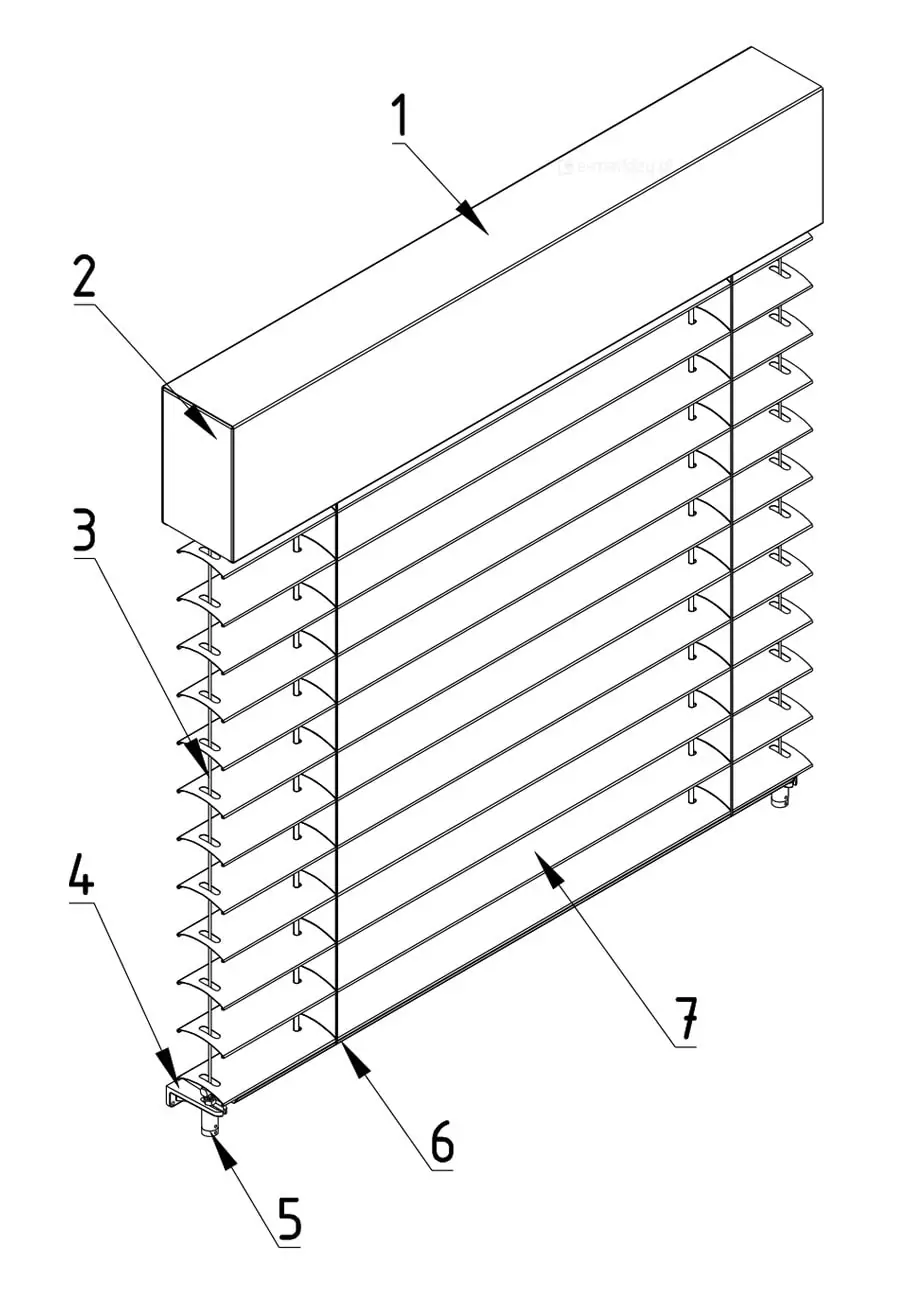

Rysunek techniczny w formie schematu izometrycznego przedstawia budowę żaluzji fasadowej model C80L z zaznaczonymi kluczowymi elementami konstrukcyjnymi ponumerowanymi od 1 do 7. Na górze konstrukcji znajduje się blacha osłonowa o prostopadłościennym kształcie (1), która osłania rynnę górną i mechanizm (2). Poniżej zawieszony jest pakiet poziomych lameli aluminiowych o profilu w kształcie litery C (7), które są stabilizowane i prowadzone przez pionowy system linek stalowych (3). Na dole konstrukcji widoczna jest belka dolna (4) zakończona zaślepką, a cały system linek jest naprężany i mocowany do podłoża lub ramy okiennej za pomocą dolnych uchwytów linki (5). Pionowe drabinki sznurkowe (6) przechodzą przez każde pióro żaluzji, odpowiadając za ich równomierne rozłożenie oraz regulację kąta nachylenia. Grafika jest wykonana w formie czarnego rysunku liniowego na białym tle, precyzyjnie obrazując relacje między poszczególnymi podzespołami przesłony zewnętrznej.

Żaluzja Fasadowa C80L – Komponenty

1. Zespół blachy osłonowej
2. Pokrywa boczna blachy osłonowej
3. Prowadnica linkowa
4. Mocowanie napinacza przyściennego
5. Napinacz prowadnicy linkowej (przyścienny)
6. Belka dolna C80
7. Pióro C80

Zobacz instrukcję pomiaru Wyceń żaluzję C80

Rysunek techniczny o charakterze specyfikacji produktowej prezentujący komponenty systemu żaluzji fasadowych C80 oraz C80 L. W górnej części grafiki znajdują się dwa precyzyjne schematy przekrojów poprzecznych z naniesionymi wymiarami w milimetrach. Lewy schemat, opisany jako Profil pióra, ukazuje łukowato wygiętą lamelę o szerokości 80,4 mm i wysokości profilu 12,4 mm, ze ścianką o grubości 0,4 mm oraz krawędziami zawiniętymi w okrąg o promieniu R2. Prawy schemat, podpisany jako Profil belki dolnej, przedstawia zamknięty profil o szerokości 80 mm i wysokości 21,1 mm z wewnętrznymi wypustkami wzmacniającymi. Dolna część grafiki zawiera dwa rysunki izometryczne elementów wykończeniowych. Po lewej stronie widoczna jest Zaślepka belki dolnej z wystającym trzpieniem montażowym i prowadnicą, natomiast po prawej stronie przedstawiono wizualizację montażu tej zaślepki w profilu belki dolnej, ukazując sposób scalenia tych dwóch komponentów. Całość opracowana jest w formie czarnej grafiki liniowej na białym tle, zachowując czystą i czytelną formę dokumentacji technicznej.

Profil i pióra lameli C80

– Profil pióra
– Profil belki dolnej
– Zaślepka belki dolnej

* Uwaga! Żaluzje z prowadnicami linkowymi wykonywane są z lamelami o szerokości mniejszej o 20mm od podanej szerokości całkowitej systemu. Tak, aby zminimalizować możliwość ocierania lameli o ścianki boczne podczas pracy dla montażu wnękowego.

Przekrój boczny lamela żaluzji fasadowej C80 z widocznym trzpieniem mocującym do prowadnic listwowych. Czarny lamel o charakterystycznym kształcie zbliżonym do litery C posiada zawinięte brzegi lameli. Trzpień wykonany został ze stali.

Wersja C80

Zbliżenie przekroju bocznego lamela typ C80 w kolorze czarnym z widocznym przy krawędzi otworem na prowadnicę linkową. Widoczne w tle także czarne drabinki sznurkowe. Lamel zakończony na krawędziach charakterystycznymi podwinięciami, zwiększającymi sztywność lameli.

Wersja C80L

Żaluzje Fasadowe C80L Dane Techniczne – Rodzaje blach osłonowych do żaluzji C80L

Zobacz informacje o blachach osłonowych

Dokumentacja techniczna w formie tabeli i rysunku pomocniczego, szczegółowo określająca parametry montażowe dla żaluzji fasadowych typu C80 oraz C80 L. Głównym celem grafiki jest przedstawienie korelacji między całkowitą wysokością systemu a przestrzenią zajmowaną przez zwinięty pakiet lameli oraz wymaganym rozmiarem maskownicy. Tabela umieszczona po lewej stronie składa się z trzech kolumn: pierwsza (H) definiuje wysokość całkowitą żaluzji w przedziałach od 610 mm do 5000 mm, druga wskazuje wysokość pakietu (h), która dla tego modelu wynosi od 190 mm do 440 mm, natomiast trzecia kolumna określa znormalizowaną wysokość blachy osłonowej w zakresie od 200 mm do 440 mm. Po prawej stronie tabeli znajduje się schematyczny przekrój pionowy żaluzji, obrazujący górną szynę jezdną z mechanizmem obrotowym zamkniętą w kanciastej kasecie osłonowej. Poniżej szyny widoczny jest zwarty stos lameli o charakterystycznym, łukowatym profilu typu C, które w pozycji podciągniętej tworzą tzw. pakiet. Na rysunku naniesiono pionowe linie wymiarowe, które wizualizują wartości opisane w tabeli, ułatwiając projektantom i instalatorom precyzyjne zaplanowanie miejsca montażu w nadprożu okiennym. Całość prezentacji utrzymana jest w surowej, czarno-białej stylistyce kreślarskiej na białym tle.

Wysokość zwiniętej żaluzji i blachy osłonowej

H – Wysokość całkowita żaluzji
h – Wysokość blachy osłonowej
Wysokość pakietu (od 190 do 440mm)

Rysunek techniczny przedstawia specyfikację uchwytów pomocniczych blachy osłonowej stosowanych w systemach żaluzji fasadowych C80. Dokumentacja dzieli się na kilka sekcji prezentujących warianty wymiarowe uchwytów, ich montaż oraz akcesoria dodatkowe. W górnej części widoczne są cztery typy uchwytów płaskich o stałej szerokości 46 mm, różniące się wysokością całkowitą oraz długością otworu fasolkowego o średnicy 7,5 mm: uchwyt 125 (wysokość 142 mm), uchwyt 215 (wysokość 224 mm), uchwyt 290 (wysokość 304 mm) oraz uchwyt 390 (wysokość 382 mm). Poniżej przedstawiono te same elementy w widoku izometrycznym połączone ze wspornikami głównymi, co ilustruje zakresy regulacji wysokości całego zespołu montażowego, odpowiednio: 150–230 mm, 230–310 mm, 310–390 mm oraz 390–470 mm. W prawym górnym rogu znajduje się tabela określająca zalecaną liczbę uchwytów szyny w zależności od szerokości żaluzji, wskazująca na konieczność użycia od 2 do 6 sztuk dla szerokości w zakresie od 500 do 4500 mm. Prawa strona rysunku zawiera również szczegółowe rzuty nakładki wyciszającej uchwytu pomocniczego, o wymiarach zewnętrznych 44,5 na 13 mm, z rozstawem punktów tłumiących wynoszącym 40 mm i grubością profilu 1,6 mm. Całość dokumentacji wykonana jest w formie czarno-białego schematu konstrukcyjnego z precyzyjnym naniesieniem linii wymiarowych i opisów technicznych poszczególnych komponentów.

Uchwyty Blachy osłonowej

– Uchwyty pomocnicze 125-390mm
– Uchwyt główny blachy
– Uchwyt główny regulowany blachy

Uchwyt główny blachy osłonowej

Uchwyt główny regulowany blachy osłonowej

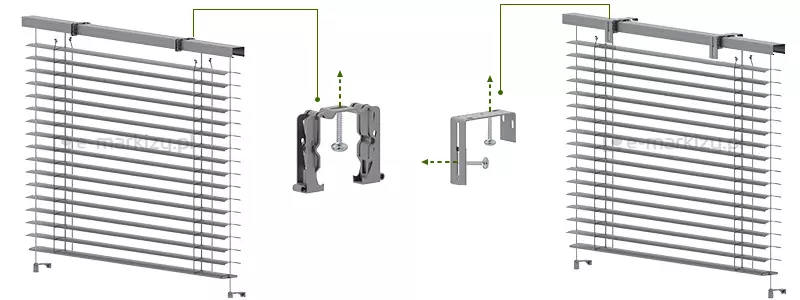

Grafika techniczna przedstawia porównanie dwóch rodzajów uchwytów mocujących rynnę górną żaluzji fasadowej C80L, zaprezentowane na białym tle. Na wizualizacji widoczne są dwa symetryczne układy: po lewej i prawej stronie umieszczono kompletne żaluzje z lamelami o szerokości 80 mm prowadzonymi na linkach, a w centralnej części grafiki wyeksponowano detale samych wsporników. Lewy wariant przedstawia uchwyt rynny górnej z mechanizmem zatrzaskowym, który obejmuje szynę od góry i boków, mocowany pionowo do nadproża za pomocą śruby. Prawy wariant prezentuje uchwyt kątowy w kształcie litery L, przeznaczony do montażu ściennego lub elewacyjnego, z widoczną śrubą mocującą oraz regulacją poziomą. Zielone linie pomocnicze i strzałki wskazują precyzyjnie miejsca montażu wsporników na rynnie górnej oraz kierunki wkręcania śrub montażowych. Całość zestawienia ma charakter instruktażowy, obrazując różnice konstrukcyjne między montażem sufitowym a ściennym systemu żaluzji zewnętrznych.

Montaż żaluzji bez blachy osłonowej

– Standard bez uchwytów dodatkowych na uchwycie szyny głównej. Montaż do sufitu na uchwycie standardowym
– Na uchwytach dodatkowych głównych. Montaż do ściany lub do sufitu na uchwycie standardowym mocowanym do uchwytu głównego blachy osłonowej

Rysunek techniczny przedstawia standardowy uchwyt szyny głównej dedykowany do żaluzji fasadowych C80L wraz ze schematem jego montażu wewnątrz blachy osłonowej. Na ilustracji widoczne są dwa rzuty izometryczne samego uchwytu, który posiada formę wygiętego profilu o wysokości 65 mm, szerokości podstawy 60 mm i głębokości 18 mm, wyposażonego w otwory montażowe na stopkach. Jeden z wariantów zawiera dodatkową blaszkę linki, zaznaczoną jako element występujący wyłącznie w wersji z napędem korbowym. Środkowa część rysunku prezentuje przekrój poprzeczny montażu uchwytu wewnątrz osłony o szerokości 120 mm, natomiast prawy schemat pokazuje wariant osadzenia w szerszej maskownicy o wymiarze 146 mm. Oba rzuty boczne posiadają oznaczenie zmiennej wysokości opisanej literą h, wskazując na pionowe ustawienie mechanizmu szyny głównej względem górnej krawędzi blachy osłonowej.

Uchwyt szyny głównej żaluzji

Standardowo w żaluzji na prowadnicach linkowych wykorzystywany jest uchwyt standardowy (opcjonalnie może być użyty uchwyt sprężysty)

Zobacz informacje o uchwytach

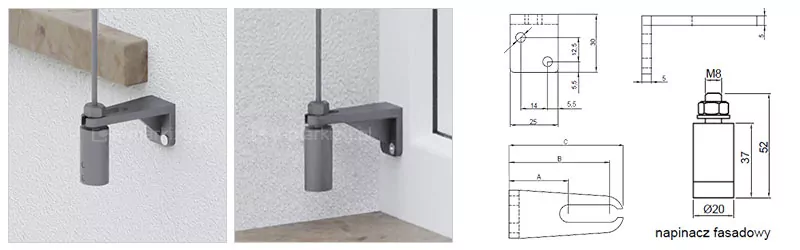

Grafika techniczna przedstawia zestawienie zdjęć produktowych oraz rysunków wykonawczych dolnego systemu naciągu linki dla żaluzji fasadowej model C80L. W lewej części znajdują się dwie fotografie ukazujące stalowy uchwyt montażowy w kolorze antracytowym; pierwsze zdjęcie obrazuje montaż do elewacji budynku poniżej linii parapetu, drugie zaś montaż bezpośrednio do ramy okiennej we wnęce. Uchwyt ma formę wysięgnika z otworem fasolkowym, w którym osadzony jest cylindryczny napinacz fasadowy stabilizujący pionową linkę prowadzącą pancerz. Prawa część grafiki zawiera szczegółowe rysunki techniczne z wymiarowaniem w milimetrach. Górny schemat pokazuje rzut z góry uchwytu o szerokości 25 mm i długości całkowitej zależnej od wybranego wariantu (oznaczenia A, B, C), z zaznaczonym rozstawem otworów montażowych. Poniżej znajduje się rysunek boczny napinacza fasadowego o średnicy 20 mm i wysokości całkowitej 52 mm, zwieńczonego śrubą regulacyjną M8 z nakrętką kontrującą. Całość opracowana jest w profesjonalnej formie dokumentacji technicznej na białym tle, służącej do poprawnego doboru dystansu prowadzenia żaluzji od płaszczyzny okna.

System mocowania linki – kątownik napinający

Zobacz informacje o uchwytach

Żaluzje Fasadowe C80L Dane Techniczne – Sterowanie żaluzjami ręcznymi

Żaluzją sterujemy ręcznie. Stronę sterowania ręcznego wybiera się patrząc od wewnątrz pomieszczenia. Przy sterowaniu żaluzją zewnętrzną z pomieszczenia, stosuje się przelotkę ścienną.

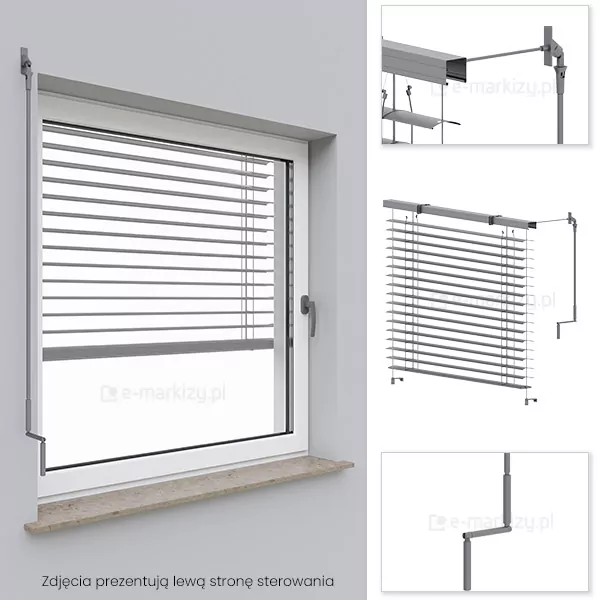

Grafika przedstawia zestawienie czterech wizualizacji prezentujących mechanizm sterowania korbowego żaluzji fasadowej C80L montowanej w świetle okna. Główne zdjęcie ukazuje żaluzję zamontowaną na białym oknie z zewnętrznym parapetem kamiennym, gdzie po lewej stronie ramy okiennej umieszczono pionowy drążek korby z przegubem, umożliwiający manualną obsługę osłony. Po prawej stronie znajdują się trzy mniejsze okna szczegółowe na białym tle. Górny detal pokazuje mechanizm przeniesienia napędu z drążka do wnętrza rynny górnej żaluzji za pomocą trzpienia i przegubu. Środkowa wizualizacja prezentuje całą konstrukcję żaluzji bez obudowy, ukazując rynnę górną typu otwartego, lamele o szerokości 80 mm prowadzone na linkach stalowych oraz pełny układ korbowy z uchwytem. Dolny detal to zbliżenie na ergonomiczną rączkę korby o gładkiej powierzchni, służącą do obracania mechanizmem. System charakteryzuje się srebrną kolorystyką elementów konstrukcyjnych, a lamele są ustawione w pozycji lekko otwartej, wpuszczając światło do pomieszczenia.

Na zdjęciu widoczny jest schemat rozmieszczenia przekładni korbowych w żaluzjach fasadowych Aluprof z napędem ręcznym. Przedstawiono optymalne lokalizacje mechanizmu korbowego w zależności od szerokości systemu i liczby modułów. Poprawne rozmieszczenie przekładni ułatwia komfortowe i efektywne sterowanie żaluzjami.

Rozmieszczenie przekładni korby względem innych elementów

Przelotka korby ręcznej do żaluzji fasadowych – element montażowy umożliwiający przeprowadzenie korby przez ścianę lub elewację. Stosowana w systemach żaluzji z napędem manualnym, zapewnia trwałość, estetykę i funkcjonalność obsługi.

Przelotka korby ręcznej – wymiary

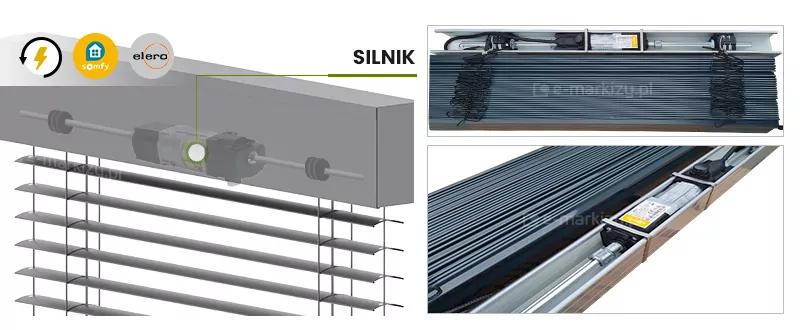

Grafika instruktażowa przedstawia system napędu elektrycznego do żaluzji fasadowej C80L Aluprof wraz z logotypami producentów automatyki: Somfy oraz Elero. Po lewej stronie znajduje się wizualizacja żaluzji z przezroczystą maskownicą, przez którą widać centralnie umieszczony silnik tubowy połączony z wałkiem napędowym. Po prawej stronie umieszczono dwa zdjęcia rzeczywiste: górne pokazuje widok z góry na rynnę górną z zamontowanym silnikiem oraz ułożone poniżej pakiety drabinek sznurkowych, natomiast dolne zdjęcie to zbliżenie na silnik Somfy osadzony w stalowej szynie, połączony z wałkiem za pomocą metalowych trzpieni. Silnik jest wyposażony w czarny przewód zasilający, a cała konstrukcja napędowa jest zintegrowana z górnym profilem żaluzji, co umożliwia zautomatyzowane podnoszenie, opuszczanie oraz regulację kąta nachylenia lameli.

Sterowanie żaluzjami elektrycznymi

Żaluzją sterujemy przewodowo lub bezprzewodowo za pomocą napędu elektrycznego. Przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony żaluzji.

Zobacz informacje o napędach Zobacz informacje o automatyce

Żaluzja C80L Aluprof

Zastosowanie:
System żaluzji fasadowych C80 L przeznaczony do zewnętrznego zaciemnienia otworów okiennych, fasad i innych dużych przeszkleń.

Charakterystyka wyrobu:

Przeznaczone do montażu na otworach okiennych.
Ograniczają dostęp światła słonecznego do pomieszczenia.
Zwiększają udział światła rozproszonego w pomieszczeniu.
Chronią pomieszczenie przed nagrzewaniem przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
Ograniczają przenikanie hałasu do wnętrza budynku.
Nie wydzielają toksycznych substancji w trakcie eksploatacji.
Emisja hałasu przez wyrób z napędem elektromechanicznym jest mniejsza lub równa 58 dBA.
Silniki posiadają stopień ochrony obudowy IP 44.
Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia.
Ruch w górę i dół oraz obrót lameli odbywa się za pomocą napędu elektrycznego lub ręcznie z użyciem korby.
Napęd elektryczny może być sterowany za pomocą przełącznika manualnego lub zdalnie
Płynne sterowanie kątem pochyłu lameli umożliwiające swobodną regulację natężenia światła.
Lamele w kształcie litery C z zawiniętymi brzegami zapewniającymi dodatkową wytrzymałość.
Zawinięte otwory w lamelach chroniące tasiemki przed przetarciem.
Sworznie ze stopu cynku i aluminium.
Elementy tekstylne z poliestru wzmocnione podwójnie aramidem, utrwalane termicznie, odporne na rozciąganie,
przecieranie i oddziaływanie promieni UV.
Konstrukcja lakierowana proszkowo.

PARAMETRY TECHNICZNE
Szerokość maksymalna: 3,5 m
Wysokość maksymalna: 4 m
Szerokość lameli: 80 mm
Wysokość lameli: 12,4 mm
Grubość lameli: 0,4 mm
Wysokość blach osłonowych: 200, 250, 300, 340, 390, 440 mm
Szerokość blach osłonowych: 128 mm

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 90 W do 230 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 1,0 A ( w zależności od typu silnika )
– stopień ochrony IP 44, IP54
– czas pracy ciągłej od 4 do 6 min
– moment obrotowy od 6 do 20 Nm
– prędkość obrotowa od 24 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -25°C do + 70°C

Napęd ręczny: Korba:
Długość: 2/3 systemu
Kolor konstrukcji RAL
Zastosowanie Zewnętrzne

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) –

Odporność na obciążenie wiatrem 1 klasa (50Pa)
