Żaluzje fasadowe Z90 Box – Dane Techniczne

Żaluzja fasadowa Z90 Box Selt przeznaczona jest do montażu podtynkowego, wykonana z aluminium ekstrudowanego z pokrywą rewizyjną umożliwiającą łatwy dostęp i montaż. Wszystkie lamele są obustronnie wyprofilowane do wewnątrz co zapewnia im zwiększoną sztywność, a płynne sterowanie kątem pochyłu lameli umożliwia swobodną regulację natężenia światła.

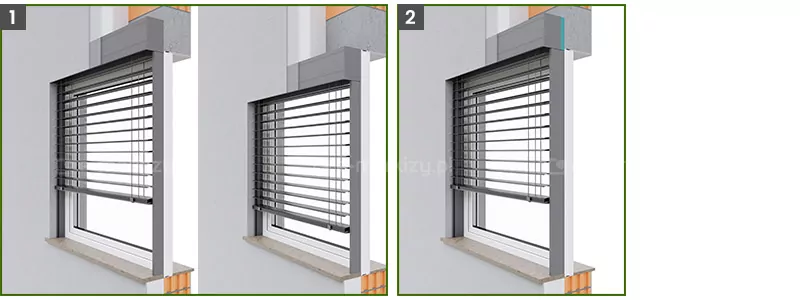

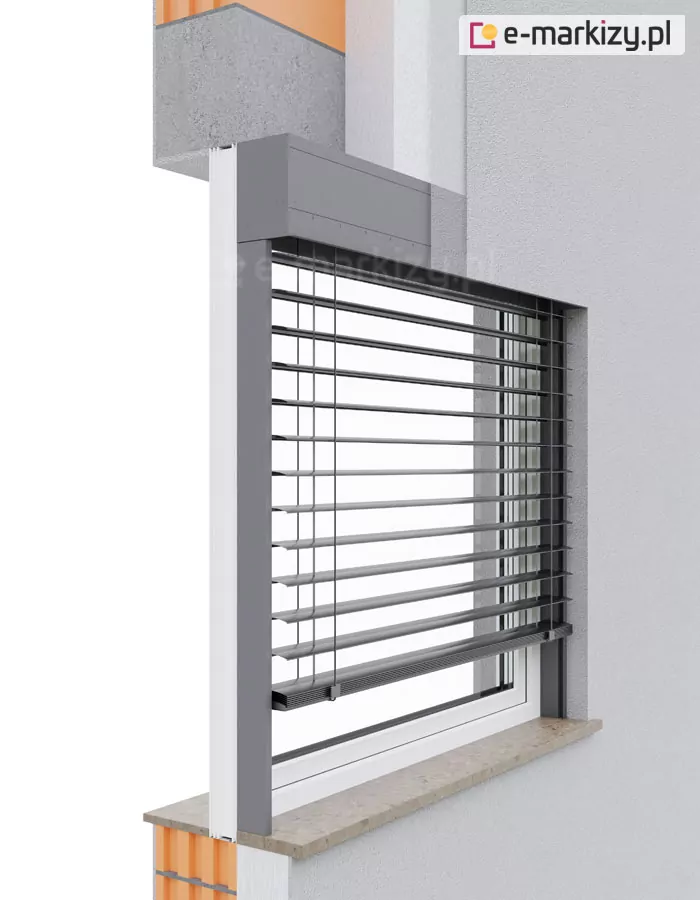

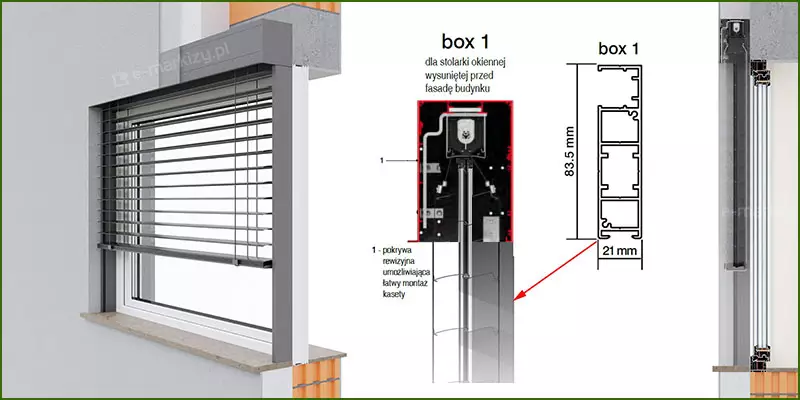

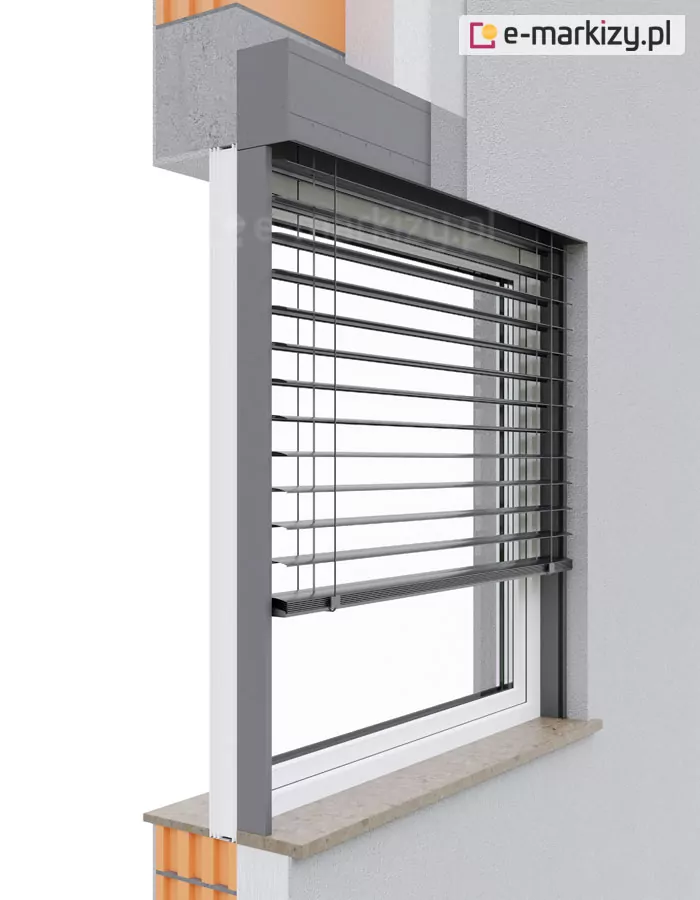

1. Box 1 (bez miejsca na docieplenie, węższa prowadnica)

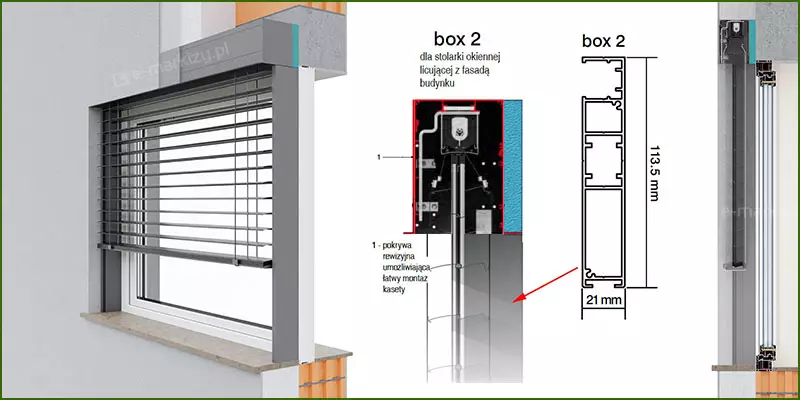

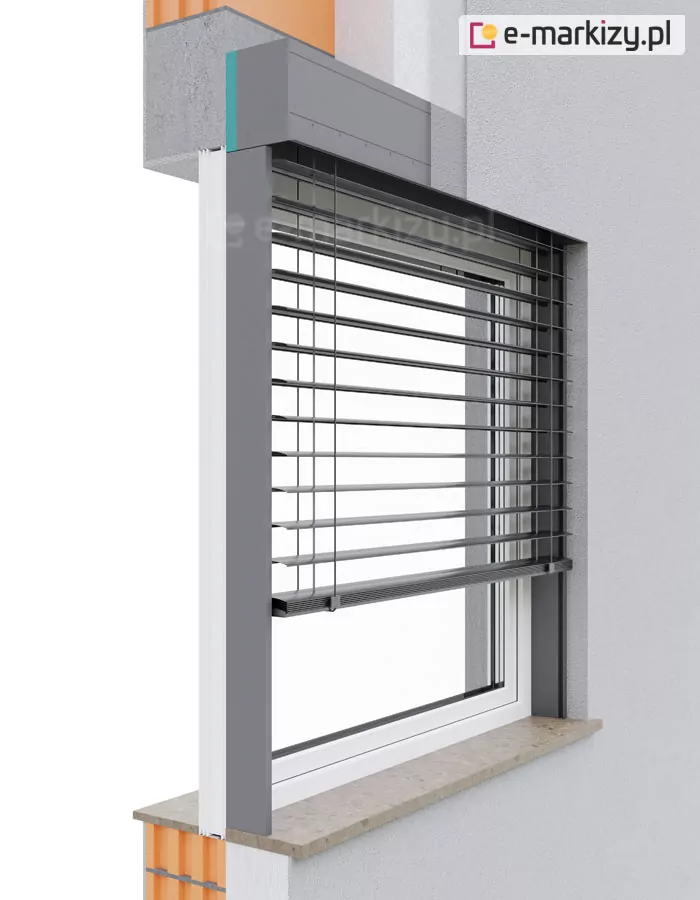

2. Box 2 (z miejscem na docieplenie, szersza prowadnica)

Zobacz instrukcję pomiaru

Wyceń żaluzję Z90 Box

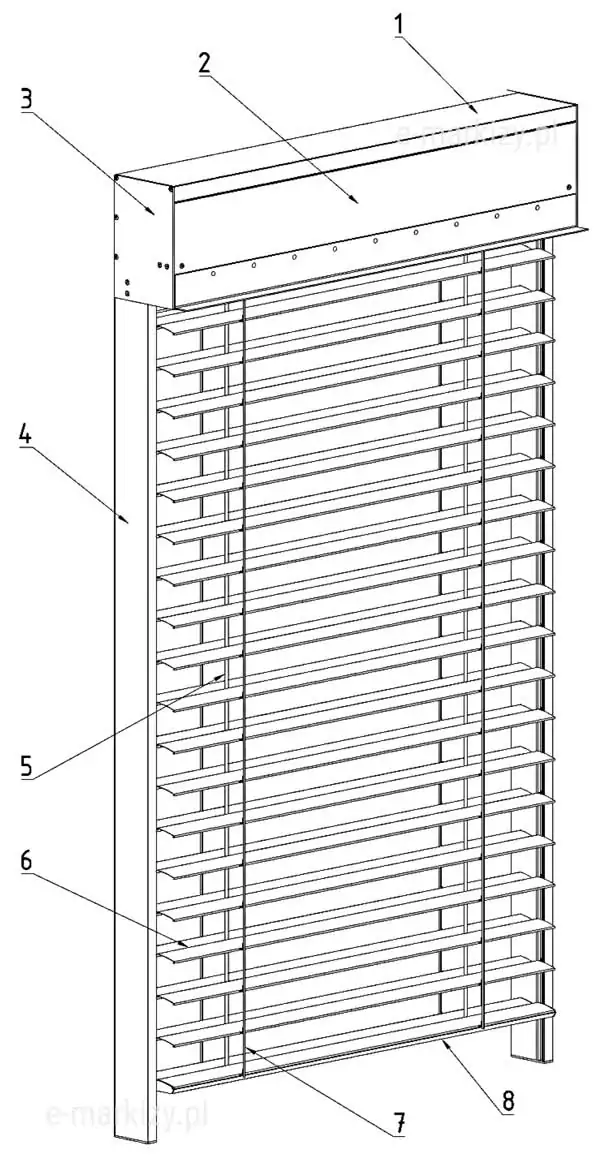

Osłona Box 1 – Komponenty

1 – Kaseta podtynkowa BOX 1
2 – Pokrywa rewizyjna
3 – Bok kasety
4 – Prowadnica BOX 1
5 – Tasiemka
6 – Lamela Z90
7 – Drabinka
8 – Belka dolna Z90

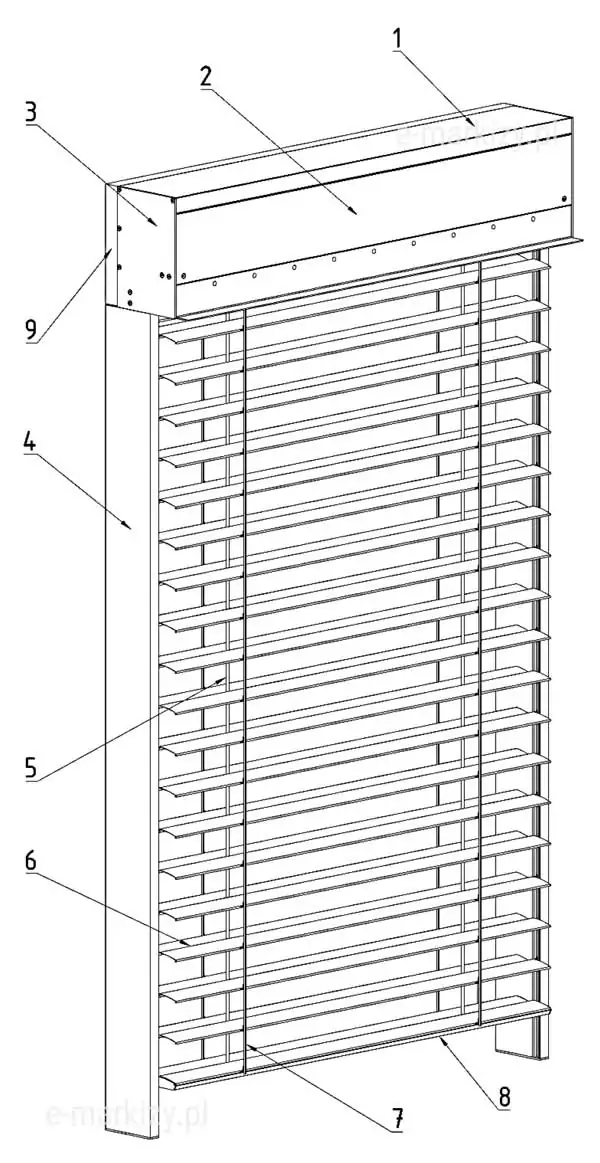

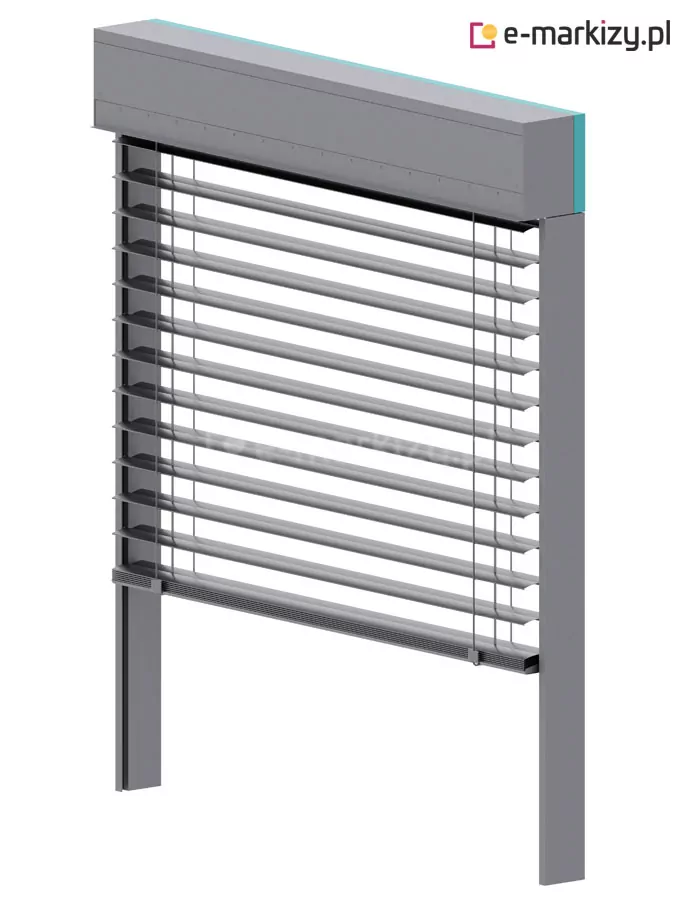

Osłona Box 2 – Komponenty kasety z dociepleniem

1 – Kaseta podtynkowa BOX 2
2 – Pokrywa rewizyjna
3 – Bok kasety
4 – Prowadnica BOX 2
5 – Tasiemka
6 – Lamela Z90
7 – Drabinka
8 – Belka dolna Z90
9 – Docieplenie -30 mm styrodur


Profil i pióra lameli Z90

– Profil pióra
– Profil belki dolnej

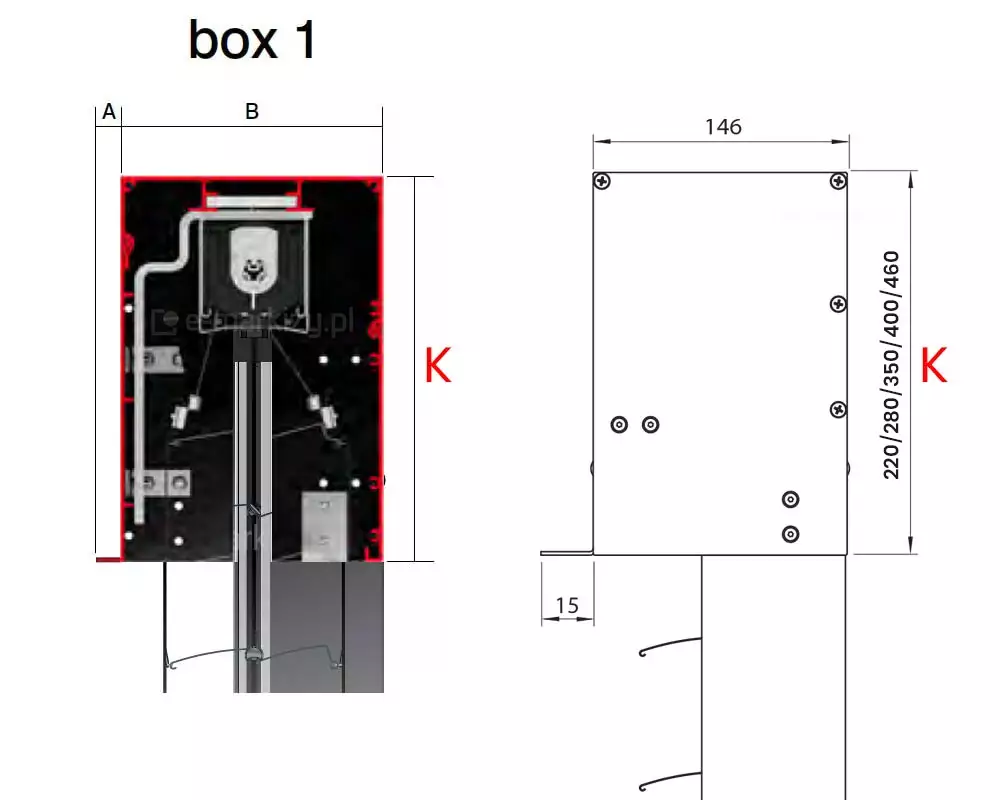

Box 1 – Wymiary kasety

K = 220/280/350/400/406mm
A = 15mm
B = 146mm

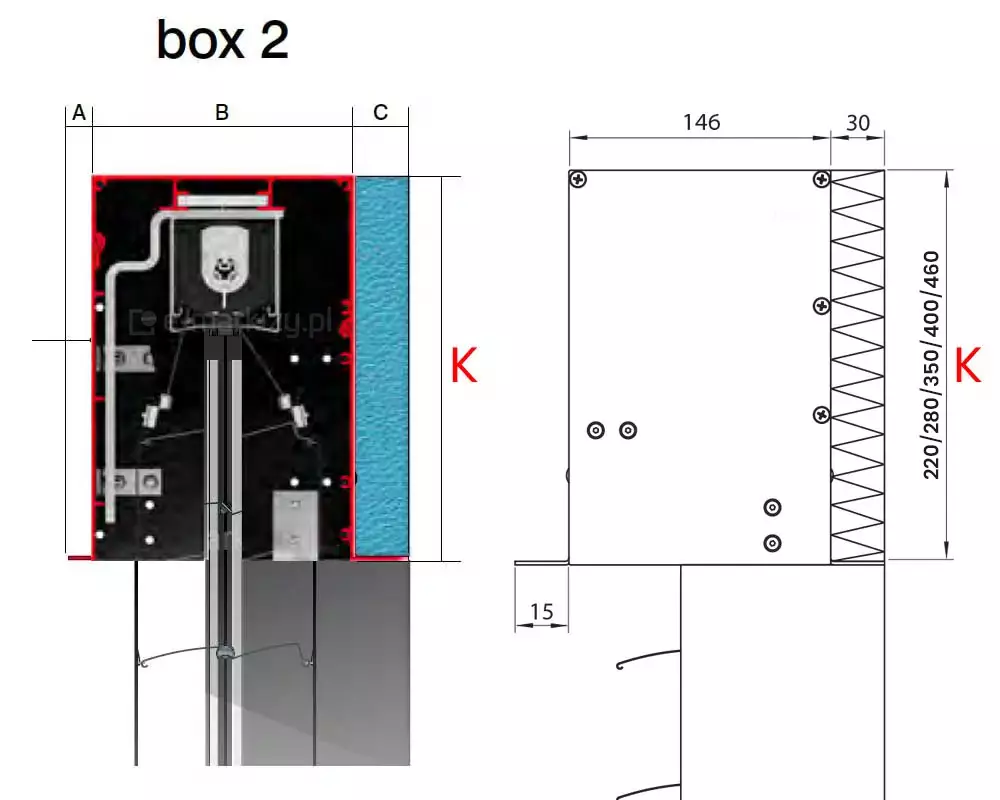

Box 2 – Wymiary kasety

K = 220/280/350/400/406mm
A = 15mm
B = 146mm
C = 30mm

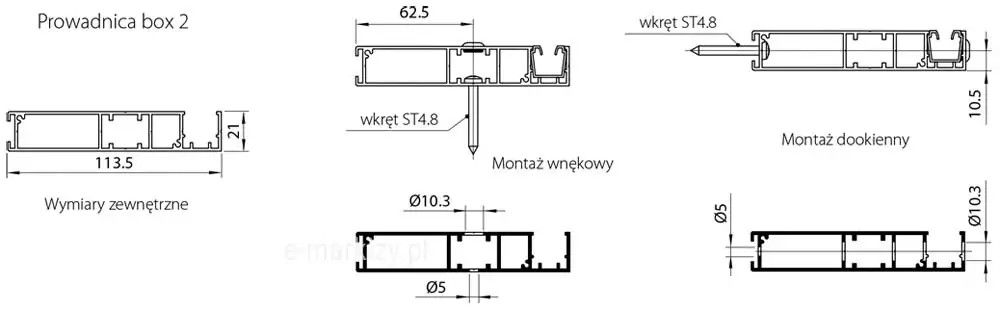

Sposoby pomiaru i montażu prowadnicy

1. montaż wnękowy
2. montaż dookienny


Schemat systemu żaluzji fasadowych z90 z kasetą podtynkową box 2

1 – tynk
2 – izolacja
3 – kaseta podtynkowa z rewizją
4 – okno
5 – pakiet żaluzji
6 – profil prowadzący
7 – prowadnica


Sterowanie żaluzjami

Żaluzja fasadowa Box może być sterowana silnikiem elektrycznym. przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony żaluzji.

Zobacz informacje o napędach Zobacz informacje o automatyce

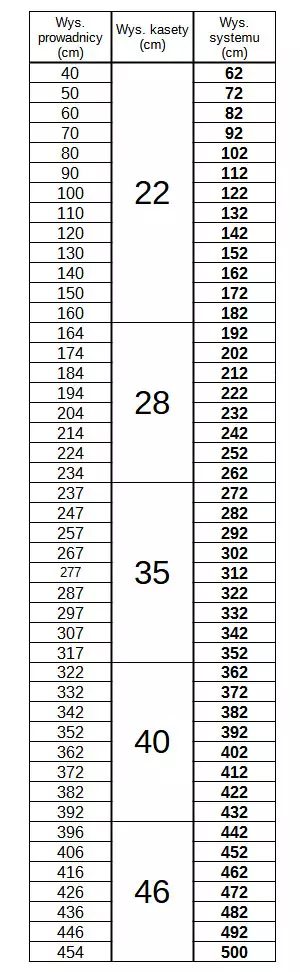

Żaluzja fasadowa Z90 BOX new – Wysokość żaluzji – Wysokość osłon


Żaluzja Z90 Box 1 Selt *new*

Zastosowanie:
Żaluzja Z90 została zaprojektowana z myślą do zastosowania na zewnątrz budynków mieszkalnych i biurowych.
Charakterystyka wyrobu:
– Są przeznaczone do montażu podtynkowego na otworach okiennych.
– Są wyposażone w wypust umożliwiający wykonanie zewnętrznej wyprawy tynkarskiej.
– Kaseta i prowadnica wykonane z ekstrudowanego aluminium
– Posiadają pokrywę rewizyjną dla łatwego dostępu i montażu .
– Ograniczają dostęp światła słonecznego do pomieszczenia.
– Zwiększają udział światła rozproszonego w pomieszczeniu.
– Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
– Ograniczają przenikanie hałasu do wnętrza budynku.
– Nie wydzielają toksycznych substancji w trakcie eksploatacji.
– Emisja hałasu żaluzji z napędem i żaluzji zewnętrznych nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
– Silniki posiadają stopień ochrony obudowy IP 54.
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół
i pozostawanie tam w stanie zawieszenia.
– Ruch w górę i dół odbywa się za pomocą elektrycznego przełącznika lub zdalnie za pomocą pilota.
– Osłony części ruchomych zostały zaprojektowane i wykonane w sposób zapewniający obsługującym bezpieczeństwo przy
założeniu, że są prawidłowo eksploatowane.
– Napęd elektryczny.
– Kolorystyka: RAL.

PARAMETRY TECHNICZNE – Żaluzje Fasadowe Z90 Box 1- Dane Techniczne
Szerokość maksymalna: 4,5 m
Wysokość maksymalna: 3,52 m
Szerokość lameli: 93,2 mm
Wysokość lameli: 12,9 mm
Wysokość kasety: 220, 280, 350, 400, 460 mm
Szerokość kasety: 146mm+ 15 mm wypust przedni
Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 93 W do 230 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 1,0 A ( w zależności od typu silnika )
– stopień ochrony IP 44, IP54
– czas pracy ciągłej od 4 do 6 min
– moment obrotowy od 6 do 20 Nm
– prędkość obrotowa od 24 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C


Żaluzja Z90 Box 2 Selt *new*

Zastosowanie:
Żaluzja Z90 została zaprojektowana z myślą do zastosowania na zewnątrz budynków mieszkalnych i biurowych.
Charakterystyka wyrobu:
– Są przeznaczone do montażu podtynkowego na otworach okiennych.
– Są wyposażone w wypust umożliwiający wykonanie zewnętrznej wyprawy tynkarskiej.
– Posiadają warstwę izolacji na kasecie dla docieplenia nadproża (30 mm styrodur)
– Kaseta i prowadnica wykonane z ekstrudowanego aluminium
– Posiadają pokrywę rewizyjną dla łatwego dostępu i montażu.
– Dostępny wariant samonośny, w którym skrzynka wsparta jest na prowadnicy
– Ograniczają dostęp światła słonecznego do pomieszczenia.
– Zwiększają udział światła rozproszonego w pomieszczeniu.
– Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
– Ograniczają przenikanie hałasu do wnętrza budynku.
– Nie wydzielają toksycznych substancji w trakcie eksploatacji.
– Emisja hałasu żaluzji z napędem i żaluzji zewnętrznych nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
– Silniki posiadają stopień ochrony obudowy IP 54.
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół
i pozostawanie tam w stanie zawieszenia.
– Ruch w górę i dół odbywa się za pomocą elektrycznego przełącznika lub zdalnie za pomocą pilota.
– Osłony części ruchomych zostały zaprojektowane i wykonane w sposób zapewniający obsługującym bezpieczeństwo przy
założeniu, że są prawidłowo eksploatowane.
– Napęd elektryczny.
– Kolorystyka: RAL.

PARAMETRY TECHNICZNE – Żaluzje Fasadowe Z90 Box 2 – Dane Techniczne
Szerokość maksymalna: 4,5 m
Wysokość maksymalna: 5 m
Szerokość lameli: 93,2 mm
Wysokość lameli: 12,9 mm
Wysokość kasety: 220, 280, 350, 400, 460 mm
Szerokość kasety: 146 mm + 15 mm wypust przedni + 30 mm ocieplenie tylne
Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 93 W do 230 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 1,0 A ( w zależności od typu silnika )
– stopień ochrony IP 44, IP54
– czas pracy ciągłej od 4 do 6 min
– moment obrotowy od 6 do 20 Nm
– prędkość obrotowa od 24 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C


Strona dotyczy żaluzji podtynkowej Z90 BOX *NEW* firmy Selt wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
