Żaluzje Fasadowe Z90 Box Dane Techniczne

Grafika przedstawia schematyczne porównanie dwóch sposobów montażu żaluzji fasadowych Z90 Box w systemie podtynkowym, zilustrowane na przekroju fragmentu ściany z oknem. Po lewej stronie, w sekcji oznaczonej numerem 1, widoczne są dwa rysunki obrazujące standardowy montaż kasety osłonowej bezpośrednio w przygotowanym nadprożu, gdzie aluminiowa skrzynka o prostokątnym przekroju jest zlicowana z płaszczyzną muru przed nałożeniem tynku. Po prawej stronie, w sekcji oznaczonej numerem 2, zaprezentowano wariant montażu z dodatkową warstwą izolacji termicznej, zaznaczoną kolorem błękitnym, która znajduje się pomiędzy tylną częścią kasety a nadprożem okiennym. Na wszystkich wizualizacjach system posiada szare, poziome lamele o profilu Z, prowadnice boczne oraz listwę dolną, a konstrukcja jest osadzona w jasnej elewacji budynku, chroniąc przeszklenie przed nadmiernym nasłonecznieniem.

Żaluzja fasadowa Z90 Box Aluprof przeznaczona jest do montażu podtynkowego, wykonana z aluminium ekstrudowanego z pokrywą rewizyjną umożliwiającą łatwy dostęp i montaż. Wszystkie lamele są obustronnie wyprofilowane do wewnątrz co zapewnia im zwiększoną sztywność, a płynne sterowanie kątem pochyłu lameli umożliwia swobodną regulację natężenia światła.

Osłona Box dostępna jest w dwóch wersjach do wyboru:

1. Box 1 (bez miejsca na docieplenie, węższa prowadnica)
2. Box 2 (z miejscem na docieplenie, szersza prowadnica)

Zobacz instrukcję pomiaru Wyceń żaluzję Z90 Box

Osłona Box 1 – Komponenty

1 – Kaseta podtynkowa BOX 1
2 – Pokrywa rewizyjna
3 – Bok kasety
4 – Prowadnica BOX 1
5 – Tasiemka
6 – Lamela Z90
7 – Drabinka
8 – Belka dolna Z90

Osłona Box 2 – Komponenty kasety z dociepleniem

1 – Kaseta podtynkowa BOX 2
2 – Pokrywa rewizyjna
3 – Bok kasety
4 – Prowadnica BOX 2
5 – Tasiemka
6 – Lamela Z90
7 – Drabinka
8 – Belka dolna Z90
9 – Docieplenie -30 mm styrodur

Box 1 – komponenty

Box 2 – komponenty

Żaluzje Fasadowe Z90 Box Dane Techniczne

Profil i pióra lameli Z90

– Profil pióra
– Profil belki dolnej

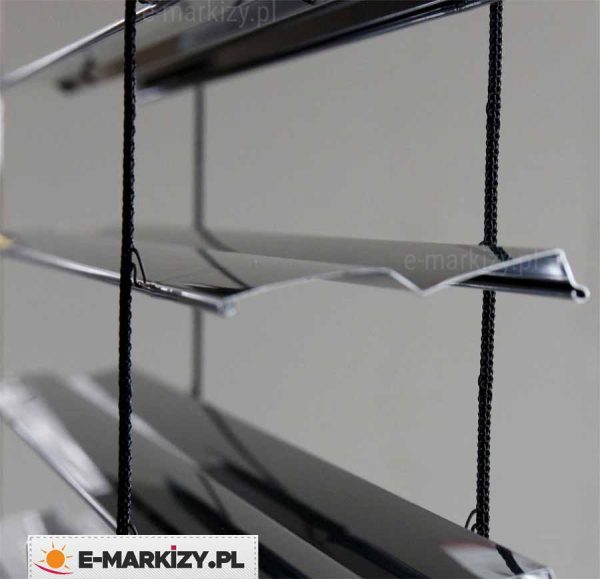

Zbliżenie przekroju bocznego lamela żaluzji fasadowych Z90 marki Aluprof w kolorze czarnym. W zawiniętych krawędziach widoczne gumowe uszczelki wyciszające.

Grafika techniczna przedstawia szczegółowe parametry wymiarowe kasety żaluzje fasadowe Z90 Box w wariancie box 1, zaprezentowane na dwóch schematycznych przekrojach. Po lewej stronie znajduje się przekrój poprzeczny z czerwonym oznaczeniem konstrukcji aluminiowej, gdzie literą B oznaczono szerokość głównej komory kasety, a literą A przednią wypustkę montażową przeznaczoną na zaprawę tynkową. Prawy schemat zawiera rysunek konstrukcyjny z naniesionymi wymiarami w milimetrach, wskazujący szerokość skrzynki wynoszącą 146 mm oraz dolną półkę montażową o długości 15 mm. Pionowa oś oznaczona czerwoną literą K określa dostępne wysokości systemowe kaset, które wynoszą kolejno 220, 280, 350, 400 oraz 460 mm. Wewnątrz schematów widoczne są elementy mechanizmu sterującego, tekstylne drabinki oraz fragmenty lameli o profilu Z, co ilustruje sposób chowania się płaszcza żaluzji wewnątrz osłony bez dodatkowej warstwy docieplenia tylnego.

Box 1 – Wymiary kasety

K = 220/280/350/400/406mm
A = 15mm
B = 146mm

Grafika techniczna prezentuje zestawienie pięciu wariantów wymiarowych kasety box 1 systemu żaluzji fasadowych Z90, wykonanych z profili ekstrudowanych o różnych wysokościach. Każdy schemat przedstawia przekrój poprzeczny skrzynki o stałej szerokości wynoszącej 161 mm, mierzonej wraz z dolną półką montażową. Wysokość kaset, oznaczona czerwoną literą K, zmienia się progresywnie i wynosi kolejno 220 mm, 280 mm, 350 mm, 400 mm oraz 460 mm. Rysunki szczegółowo obrazują wewnętrzną strukturę profili z wypustkami technologicznymi oraz przedni profil rewizyjny zakończony zagięciem ułatwiającym montaż. Całość została przygotowana w czytelnej formie rysunku konstrukcyjnego na białym tle, z precyzyjnym naniesieniem wymiarów dla każdego z dostępnych modeli.

BOX 1 – możliwe wysokości skrzynki

Grafika techniczna prezentuje szczegółowe schematy montażowe i wymiarowe dla komponentu prowadnica box 1 systemu żaluzji fasadowych Z90. W lewej części obrazu przedstawiono rysunek wymiarów zewnętrznych profilu, którego szerokość wynosi 83,5 mm, a wysokość 21 mm. Środkowa sekcja ilustruje montaż wnękowy, pokazujący rozmieszczenie wkręta ST4.8 w osi 32,5 mm od krawędzi oraz schemat otworowania o średnicach 10,3 mm i 5 mm. Prawa strona grafiki przedstawia wariant montażu dookiennego, gdzie wkręt mocujący umieszczony jest na bocznej ściance profilu w odległości 10,5 mm od jego krawędzi, wraz z odpowiadającym mu schematem nawierceń. Całość przygotowana jest w formie czarno-białych rysunków technicznych z precyzyjnymi liniami wymiarowymi i opisami tekstowymi w języku polskim.

BOX 1 – sposoby montażu prowadnicy (wnękowy / dookienny)

Trójwymiarowy przekrój techniczny prezentujący sposób montażu podtynkowej żaluzji fasadowej Z90 w systemie box na oknie osadzonym w wielowarstwowej ścianie budynku. Na ilustracji widoczna jest konstrukcja muru z pomarańczowych pustaków ceramicznych, na których spoczywa betonowe nadproże, a całość osłonięta jest białą warstwą termoizolacji oraz jasnoszarym tynkiem strukturalnym. Aluminiowa kaseta żaluzji o prostokątnym przekroju jest w całości ukryta pod warstwą tynku, co zapewnia estetyczne wykończenie elewacji bez widocznych elementów mechanicznych nad oknem. Pancerz żaluzji składa się z poziomych lameli w kolorze antracytowym o profilu litery Z, które są częściowo otwarte i prowadzone w pionowych, szarych szynach bocznych zlicowanych z krawędzią wnęki okiennej. Biała rama okienna z pakietem szybowym jest cofnięta względem lica muru, a na dole wnęki znajduje się płaski, kamienny parapet zewnętrzny w kolorze piaskowym. Grafika precyzyjnie pokazuje detal połączenia systemu osłonowego z izolacją budynku, eliminujący mostki termiczne przy zachowaniu nowoczesnego designu fasady.

Przekrój techniczny żaluzji fasadowej Z90 w wariancie podtynkowym z widocznym systemem kasety typu box zamontowanej w warstwie ocieplenia budynku. Grafika prezentuje trójwymiarowy model instalacji osłony przeciwsłonecznej na oknie osadzonym w murze z pustaka ceramicznego. Aluminiowe lamele żaluzji o charakterystycznym przekroju w kształcie litery Z wykończone są w kolorze ciemnoszarym antracytowym i znajdują się w pozycji częściowo otwartej, ukazując system linek prowadzących oraz tekstylnych drabinek. Górna część mechanizmu wraz z pakietem zwiniętych lameli ukryta jest w prostopadłościennej aluminiowej kasecie osłoniętej od czoła warstwą tynku, co zapewnia estetyczne zlicowanie systemu z elewacją zewnętrzną. Po bokach otworu okiennego widoczne są pionowe prowadnice szynowe zamontowane do ramy okna, które stabilizują ruch pancerza żaluzji. Konstrukcja przedstawia również detale izolacji termicznej wokół nadproża oraz montaż parapetu zewnętrznego, obrazując kompleksowy sposób integracji żaluzji zewnętrznej z przegrodą budowlaną w nowoczesnym budownictwie.

Schemat techniczny przedstawia przekrój pionowy montażu żaluzji fasadowej Z90 w systemie podtynkowym zintegrowanym z oknem i elewacją budynku. W górnej części widoczna jest aluminiowa skrzynka osłonowa typu box zamontowana w warstwie izolacji termicznej pod nadprożem, wewnątrz której znajduje się mechanizm sterujący oraz pakiet podciągniętych lamel żaluzji. Pionowe prowadnice boczne są osadzone w świetle otworu okiennego, prowadząc aluminiowe lamele o przekroju w kształcie litery Z, które w dolnej części rysunku są częściowo opuszczone. Okno z pakietem trzyszybowym jest osadzone w murze i ocieplone, a dolna sekcja pokazuje detal styku ramy okiennej z parapetem zewnętrznym oraz wewnętrznym, opartymi na podwalinie podokiennej i warstwie muru z pustaka ceramicznego. Całość ilustruje sposób ukrycia elementów konstrukcyjnych żaluzji pod warstwą tynku, co zapewnia estetyczny wygląd elewacji przy zachowaniu pełnej funkcjonalności osłony przeciwsłonecznej.

Grafika techniczna przedstawia pionowy przekrój boczny ilustrujący montaż żaluzje fasadowe Z90 Box we wnęce okiennej, bez dodatkowej warstwy docieplenia tylnego. Na schemacie widoczna jest konstrukcja ściany budynku z osadzoną ramą okienną i pakietem szybowym, nad którymi zamontowano aluminiową kasetę podtynkową w kolorze szarym. Skrzynka osłonowa jest osadzona bezpośrednio w nadprożu, a jej przednia krawędź jest zlicowana z warstwą tynku elewacyjnego. Wewnątrz kasety znajduje się mechanizm sterujący, z którego wyprowadzone są tekstylne drabinki podtrzymujące płaszcz żaluzji składający się z poziomych lameli o profilu Z. System uzupełniają pionowe prowadnice boczne oraz listwa dolna, która w pozycji opuszczonej znajduje się tuż nad zewnętrznym parapetem. Całość przedstawiona jest w sposób techniczny, obrazując precyzyjne dopasowanie elementów osłonowych do otworu okiennego w surowej wnęce.

Grafika techniczna przedstawia charakterystykę montażową żaluzje fasadowe Z90 Box w wariancie box 1, dedykowanym dla stolarki okiennej wysuniętej przed fasadę budynku. Po lewej stronie widoczna jest wizualizacja 3D żaluzji zamontowanej w otworze okiennym, z wyraźnie zaznaczonym systemem podtynkowym, szarymi lamelami o profilu Z oraz bocznymi prowadnicami. Środkowa część rysunku to szczegółowy przekrój poprzeczny kasety, w którym czerwoną linią zaznaczono obudowę, a cyfrą 1 wskazano pokrywę rewizyjną umożliwiającą łatwy dostęp serwisowy i montaż kaset. Obok schematu zamieszczono rysunek techniczny profilu prowadnicy o wymiarach 83,5 mm wysokości na 21 mm szerokości. Prawa strona grafiki prezentuje pionowy przekrój boczny całego systemu, ilustrujący ułożenie mechanizmu zwijającego w kasecie, prowadzenie lameli oraz ich relację względem szyby i ramy okiennej osadzonej w warstwie ocieplenia.

Grafika techniczna przedstawia szczegółowe wymiary kasety dla żaluzje fasadowe Z90 Box w wariancie box 2, ukazaną na dwóch schematach przekroju. Po lewej stronie znajduje się przekrój kolorystyczny, gdzie czerwona linia obrysowuje aluminiową konstrukcję skrzynki, a przylegająca do niej błękitna warstwa oznacza izolację termiczną o grubości 30 mm, oznaczoną literą C. Szerokość samej kasety zdefiniowana jest literą B, natomiast przedni wypust montażowy literą A. Całkowita wysokość kasety została oznaczona czerwoną literą K. Prawy schemat to rysunek konstrukcyjny z naniesionymi wartościami liczbowymi w milimetrach, gdzie szerokość głównej części boxu wynosi 146 mm, a dolna półka montażowa ma 15 mm długości. Pionowa oś K wskazuje dostępne wysokości systemowe kaset: 220, 280, 350, 400 oraz 460 mm. Poniżej kaset widoczne są fragmenty prowadnic oraz lamele o profilu Z, co obrazuje sposób chowania się pancerza wewnątrz osłony.

Box 2 – Wymiary kasety

K = 220/280/350/400/406mm
A = 15mm
B = 146mm
C = 30mm

Grafika techniczna prezentuje zestawienie pięciu wariantów wymiarowych kasety box 2 systemu żaluzji fasadowych Z90, wykonanych z profili ekstrudowanych o różnych wysokościach. Każdy schemat przedstawia przekrój poprzeczny skrzynki o stałej szerokości wynoszącej 191 mm, mierzonej wraz z obustronnymi dolnymi półkami montażowymi. Wysokość kaset, oznaczona czerwoną literą K, zmienia się progresywnie i wynosi kolejno 220 mm, 280 mm, 350 mm, 400 mm oraz 460 mm. Rysunki szczegółowo obrazują wewnętrzną strukturę profili z wypustkami technologicznymi oraz charakterystyczny kształt obudowy z przednim i tylnym wypustem profilu. Całość została przygotowana w czytelnej formie rysunku konstrukcyjnego na białym tle, z precyzyjnym naniesieniem wymiarów dla każdego z dostępnych modeli, co ułatwia dobór odpowiedniej wielkości skrzynki do wysokości pancerza żaluzji.

BOX 2 – możliwe wysokości skrzynki

Grafika techniczna prezentuje szczegółowe schematy montażowe i wymiarowe dla komponentu prowadnica box 2 systemu żaluzji fasadowych Z90. W lewej części obrazu przedstawiono rysunek wymiarów zewnętrznych profilu, którego szerokość wynosi 113,5 mm, a wysokość 21 mm. Środkowa sekcja ilustruje montaż wnękowy, pokazując rozmieszczenie wkręta ST4.8 w osi 62,5 mm od krawędzi oraz schemat otworowania o średnicach 10,3 mm i 5 mm. Prawa strona grafiki przedstawia wariant montażu dookiennego, gdzie wkręt mocujący umieszczony jest na bocznej ściance profilu w odległości 10,5 mm od jego krawędzi, wraz z odpowiadającym mu schematem nawierceń. Całość przygotowana jest w formie czarno-białych rysunków technicznych z precyzyjnymi liniami wymiarowymi i opisami tekstowymi w języku polskim.

BOX 2 – sposoby montażu prowadnicy (wnękowy / dookienny)

Zdjęcie przedstawia nowoczesne żaluzje fasadowe Z90 Box w wersji podtynkowej z dodatkową warstwą docieplenia. Konstrukcja składa się z górnej skrzynki osłonowej o prostopadłościennym kształcie, która została zintegrowana z błękitną płytą termoizolacyjną zamontowaną na jej tylnej ściance, co pozwala na estetyczną zabudowę w elewacji budynku przy jednoczesnym ograniczeniu mostków cieplnych. Z kasety wyprowadzone są poziome lamele wykonane z aluminium, których przekrój poprzeczny przypomina literę Z, co zapewnia doskonałe domykanie i zaciemnienie wnętrza. Lamele są utrzymywane w stabilnej pozycji przez pionowe tekstylne drabinki oraz prowadnice boczne o minimalistycznym, prostokątnym profilu. Dolna część systemu zakończona jest obciążoną listwą końcową, dopasowaną kolorystycznie do całości konstrukcji w matowym odcieniu szarości. Produkt charakteryzuje się technicznym, surowym designem, typowym dla nowoczesnego budownictwa energooszczędnego.

Trójwymiarowy przekrój techniczny żaluzji fasadowej Z90 w systemie podtynkowym typu box 2, ukazujący integrację osłony z termoizolacją budynku. Model prezentuje fragment ściany z pomarańczowego pustaka ceramicznego z betonowym nadprożem, pokrytej białą warstwą izolacji i jasnym tynkiem. Kluczowym elementem jest błękitna płyta izolacyjna umieszczona bezpośrednio za aluminiową kasetą żaluzji, co podkreśla dbałość o eliminację mostków cieplnych w miejscu montażu skrzynki. Pancerz żaluzji w kolorze antracytowym składa się z poziomych lameli o profilu Z, które są prowadzone w szarych szynach bocznych. Konstrukcja jest zamontowana nad białym oknem z widocznym pakietem szybowym, a u dołu wnęki znajduje się jasny, kamienny parapet. Całość wizualizacji w sposób techniczny obrazuje warstwową budowę systemu i jego optymalne usytuowanie względem lica muru oraz warstwy ocieplenia, zapewniając estetyczny, ukryty montaż mechanizmu sterującego.

Grafika techniczna przedstawia pionowy przekrój boczny prezentujący montaż żaluzje fasadowe Z90 Box w warstwie ocieplenia budynku. Na schemacie widoczna jest konstrukcja ściany z osadzonym oknem, nad którym znajduje się aluminiowa kaseta podtynkowa zintegrowana z błękitną płytą termoizolacyjną, oddzielającą system od nadproża. Wewnątrz skrzynki umieszczony jest mechanizm sterujący z silnikiem, z którego wyprowadzone są tekstylne drabinki podtrzymujące płaszcz żaluzji. Lamele o charakterystycznym profilu Z są przedstawione w pozycji złożonej pod kasetą oraz wzdłuż prowadnicy bocznej, osłaniając zewnętrzną stronę pakietu szybowego. System jest kompletnie zabudowany pod zewnętrzną warstwą tynku, a dolna krawędź prowadnicy opiera się na zewnętrznym parapecie, co zapewnia estetyczne i funkcjonalne wykończenie elewacji.

Grafika techniczna przedstawia charakterystykę montażową żaluzje fasadowe Z90 Box w wariancie box 2, przeznaczonym dla stolarki okiennej licującej się z fasadą budynku. Po lewej stronie widoczna jest wizualizacja 3D żaluzji zamontowanej w otworze okiennym, gdzie system podtynkowy został zintegrowany z warstwą termoizolacji zaznaczoną kolorem błękitnym. Środkowa część zawiera schematyczny przekrój kasety z zaznaczoną na czerwono obudową oraz cyfrą 1 wskazującą na pokrywę rewizyjną, która umożliwia łatwy montaż i serwisowanie kaset. Obok zamieszczono rysunek techniczny profilu prowadnicy o szerokości 21 mm i zwiększonej wysokości wynoszącej 113,5 mm. Prawa strona grafiki prezentuje przekrój pionowy, ilustrujący osadzenie mechanizmu w kasecie z tylnym dociepleniem oraz prowadzenie lameli o profilu Z względem ramy okiennej i przeszklenia.

Sposoby pomiaru i montażu prowadnicy

1. montaż wnękowy
2. montaż dookienny

Kaseta Żaluzji Box 1

Grafika techniczna przedstawiająca porównanie dwóch metod montażu prowadnic żaluzji fasadowej na tle przekroju okna w ścianie budynku. Lewa część ilustracji obrazuje montaż wnękowy, w którym prowadnica mocowana jest bezpośrednio do bocznej ściany glifu. Widoczny jest szczegółowy schemat profilu aluminiowego w powiększeniu, przez którego środek przechodzi pionowo wkręt montażowy, a punkty wierceń na pionowej prowadnicy zaznaczono zielonymi okręgami. Prawa część grafiki prezentuje montaż dookienny, gdzie prowadnica jest przykręcana bocznie do ramy okna. Na powiększonym schemacie profilu widać wkręt przechodzący poziomo przez jego boczną ściankę, a miejsca mocowania na przekroju okna oznaczono zielonymi prostokątami z liniami przerywanymi sugerującymi kierunek wkręcania. Oba schematy zawierają detale konstrukcyjne profili, w tym komory wzmacniające oraz gniazda na uszczelki prowadzące pancerz żaluzji, a w tle widoczne są elementy struktury budynku takie jak mur z pustaka ceramicznego, izolacja termiczna, tynk oraz kamienny parapet zewnętrzny.

Kaseta Żaluzji Box 2

Pomiar szerokości rolety ZIP Box przy montażu prowadnic ościeżnicowych we wnęce okiennej. Na zdjęciu zaznaczono sposób prawidłowego wymiarowania dla instalacji rolet z prowadnicami montowanymi wewnątrz otworu okiennego.

Rysunek techniczny przedstawiający schematy i wymiary dwóch wariantów prowadnic do żaluzji fasadowych, oznaczonych jako Box 1 oraz Box 2. Grafika zawiera rzuty poziome profili aluminiowych z naniesionymi szczegółowymi wartościami liczbowymi w milimetrach. Dla wariantu Box 1 wskazano wymiary zewnętrzne profilu wynoszące 83,5 mm szerokości oraz 21 mm wysokości, natomiast dla Box 2 szerokość wynosi 113,5 mm przy zachowaniu tej samej wysokości 21 mm. Środkowa sekcja rysunku obrazuje schemat montażu wnękowego przy użyciu wkręta ST4,8, gdzie dla Box 1 osiowy punkt montażu znajduje się w odległości 32,5 mm od krawędzi, a dla Box 2 w odległości 62,5 mm. Dolna część schematu przedstawia detale otworowania profili z zaznaczonymi średnicami wierceń pod łeb śruby o wielkości 10,3 mm oraz pod trzpień o wielkości 5 mm. Każdy profil posiada wewnętrzne komory wzmacniające oraz specjalne wyprofilowane gniazda przeznaczone do osadzenia uszczelek lub elementów prowadzących pancerz żaluzji.

1. Prowadnice wnękowe

2. Prowadnice dookienne

Rysunek techniczny w formie schematu porównawczego przedstawiający dwa sposoby instalacji prowadnic żaluzji fasadowej, opisane jako Montaż wnękowy (opcja 1) oraz Montaż dookienny (opcja 2). Na górnych rzutach poziomych widoczna jest relacja między kasetą żaluzji, prowadnicami a strukturą ściany lub ramy okiennej, gdzie szerokość całkowita zestawu została oznaczona czerwoną linią pomocniczą ze strzałkami i symbolem S. W wariancie wnękowym wkręty montażowe są wprowadzane poziomo w głąb bocznych ścian wnęki, natomiast w wariancie dookiennym wkręty stabilizują profil, wchodząc pionowo w ramę okna umieszczoną pod prowadnicami. Dolna część grafiki zawiera szczegółowe przekroje poprzeczne profili aluminiowych z naniesionymi wymiarami montażowymi w milimetrach. Specyfikacja wskazuje na maksymalne średnice otworów pod łby śrub wynoszące 10 mm oraz pod trzpienie wynoszące 5,5 mm, przy czym dla montażu dookiennego precyzyjnie określono odległość osi wiercenia wynoszącą 51 mm od krawędzi zewnętrznej profilu. Całość rysunku wykonana jest w formie czarno-białego schematu konstrukcyjnego z wyraźnym kreskowaniem oznaczającym przekrój materiałowy elementów budynku.

Trójwymiarowy przekrój techniczny detalu montażowego żaluzji fasadowej C80 Box 2, w systemie podtynkowym, przedstawiony w formie rysunku złożeniowego z numeracją od 1 do 7. Schemat ukazuje górny węzeł konstrukcyjny osłony zintegrowany z nadprożem budynku wykonanym z betonu o strukturze kamienistej. Pod numerem 1 wskazano warstwę izolacji termicznej osłaniającą od zewnątrz aluminiową kasetę, natomiast numer 2 odnosi się do samej konstrukcji nadproża i bocznej ścianki skrzynki. Cyfra 3 oznacza szynę górną stalową, w której osadzone są mechanizmy sterujące, a numer 4 wskazuje na profil osłonowy kasety typu box. Poniżej, pod numerem 5, widoczne są aluminiowe lamele żaluzji Aluprof o profilu C, zawieszone na systemie drabinek sznurkowych oznaczonych numerem 6. Całość stabilizowana jest pionowo przez prowadnicę boczną, którą oznaczono cyfrą 7. Rysunek precyzyjnie obrazuje wzajemne ułożenie elementów mechanicznych względem struktury architektonicznej, kładąc nacisk na sposób ukrycia pakietu lameli wewnątrz obudowy podtynkowej.

Schemat systemu żaluzji fasadowych c80 z kasetą podtynkową box 2

2 – izolacja
3 – kaseta podtynkowa z rewizją
4 – okno
5 – pakiet żaluzji
6 – profil prowadzący
7 – prowadnica

Grafika prezentująca komponenty napędu elektrycznego do żaluzji fasadowych Aluprof, składająca się z wizualizacji 3D oraz dwóch zdjęć produktowych mechanizmu silnika. Po lewej stronie znajduje się model żaluzji z półprzezroczystą górną kasetą, wewnątrz której uwidoczniono centralnie umieszczony silnik tubowy połączony z wałem napędowym. Nad kasetą widnieje napis SILNIK oraz ikony producentów Somfy i Elero, sugerujące kompatybilność systemu z tymi napędami. Prawa część grafiki zawiera dwa rzeczywiste zdjęcia detali technicznych: górne ukazuje silnik osadzony w rynnie górnej wraz z ułożonym pakietem lameli i tekstylnymi drabinkami, natomiast dolne to zbliżenie pod kątem na aluminiową obudowę silnika z widocznymi przewodami zasilającymi i elementami przeniesienia napędu na wał. Całość ma charakter informacyjny, obrazując sposób ukrycia i montażu automatyki wewnątrz konstrukcji osłony fasadowej.

Sterowanie żaluzjami BOX

Żaluzja fasadowa Box może być sterowana silnikiem elektrycznym. przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony żaluzji.

Zdjęcie przedstawia tabelę techniczną określającą parametry wymiarowe dla produktu żaluzje fasadowe Z90 Box, podzieloną na trzy kolumny: wysokość prowadnicy, wysokość kasety oraz całkowitą wysokość systemu, gdzie wszystkie wartości podane są w centymetrach. Tabela porządkuje dane w pięciu głównych sekcjach przypisanych do konkretnych wysokości kaset: 22 cm, 28 cm, 35 cm, 40 cm oraz 46 cm. Dla każdej z tych kaset przypisano odpowiednie zakresy wysokości prowadnic, które sumują się z wymiarem skrzynki, tworząc finalną wysokość systemu, zaczynającą się od 62 cm przy najmniejszej kasecie, a kończącą na 500 cm przy kasecie największej. Dokument ma przejrzystą formę czarnych tekstów na białym tle z wyraźnym podziałem komórek, co pozwala na precyzyjne dopasowanie osłony do otworu okiennego.

Żaluzja fasadowa BOX new Z90 – Wysokość żaluzji – Wysokość osłon

Żaluzja Z90 Box 1 Aluprof new

Zastosowanie:
Żaluzja Z90 została zaprojektowana z myślą do zastosowania na zewnątrz budynków mieszkalnych i biurowych.

Charakterystyka wyrobu:

Są przeznaczone do montażu podtynkowego na otworach okiennych.
Są wyposażone w wypust umożliwiający wykonanie zewnętrznej wyprawy tynkarskiej.
Kaseta i prowadnica wykonane z ekstrudowanego aluminium
Posiadają pokrywę rewizyjną dla łatwego dostępu i montażu .
Ograniczają dostęp światła słonecznego do pomieszczenia.
Zwiększają udział światła rozproszonego w pomieszczeniu.
Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
Ograniczają przenikanie hałasu do wnętrza budynku.
Nie wydzielają toksycznych substancji w trakcie eksploatacji.
Emisja hałasu żaluzji z napędem i żaluzji zewnętrznych nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
Silniki posiadają stopień ochrony obudowy IP 54.
Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół
i pozostawanie tam w stanie zawieszenia.
Ruch w górę i dół odbywa się za pomocą elektrycznego przełącznika lub zdalnie za pomocą pilota.
Osłony części ruchomych zostały zaprojektowane i wykonane w sposób zapewniający obsługującym bezpieczeństwo przy
założeniu, że są prawidłowo eksploatowane.
Napęd elektryczny.
Kolorystyka: RAL.

PARAMETRY TECHNICZNE – Żaluzje Fasadowe Z90 Box 1- Dane Techniczne
Szerokość maksymalna: 5 m
Wysokość maksymalna: 3,52 m
Szerokość lameli: 93,2 mm
Wysokość lameli: 12,9 mm
Wysokość kasety: 220, 280, 350, 400, 460 mm
Szerokość kasety: 146mm+ 15 mm wypust przedni

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 93 W do 230 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 1,0 A ( w zależności od typu silnika )
– stopień ochrony IP 44, IP54
– czas pracy ciągłej od 4 do 6 min
– moment obrotowy od 6 do 20 Nm
– prędkość obrotowa od 24 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C

Żaluzja Z90 Box 2 Aluprof new

Zastosowanie:
Żaluzja Z90 została zaprojektowana z myślą do zastosowania na zewnątrz budynków mieszkalnych i biurowych.

Charakterystyka wyrobu:

Są przeznaczone do montażu podtynkowego na otworach okiennych.
Są wyposażone w wypust umożliwiający wykonanie zewnętrznej wyprawy tynkarskiej.
Posiadają warstwę izolacji na kasecie dla docieplenia nadproża (30 mm styrodur).
Kaseta i prowadnica wykonane z ekstrudowanego aluminium.
Posiadają pokrywę rewizyjną dla łatwego dostępu i montażu.
Dostępny wariant samonośny, w którym skrzynka wsparta jest na prowadnicy.
Ograniczają dostęp światła słonecznego do pomieszczenia.
Zwiększają udział światła rozproszonego w pomieszczeniu.
Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
Ograniczają przenikanie hałasu do wnętrza budynku.
Nie wydzielają toksycznych substancji w trakcie eksploatacji.
Emisja hałasu żaluzji z napędem i żaluzji zewnętrznych nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
Silniki posiadają stopień ochrony obudowy IP 54.
Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół
i pozostawanie tam w stanie zawieszenia.
Ruch w górę i dół odbywa się za pomocą elektrycznego przełącznika lub zdalnie za pomocą pilota.
Osłony części ruchomych zostały zaprojektowane i wykonane w sposób zapewniający obsługującym bezpieczeństwo przy
założeniu, że są prawidłowo eksploatowane.
Napęd elektryczny.
Kolorystyka: RAL.

PARAMETRY TECHNICZNE – Żaluzje Fasadowe Z90 Box 2 – Dane Techniczne
Szerokość maksymalna: 5 m
Wysokość maksymalna: 5 m
Szerokość lameli: 93,2 mm
Wysokość lameli: 12,9 mm
Wysokość kasety: 220, 280, 350, 400, 460 mm
Szerokość kasety: 146 mm + 15 mm wypust przedni + 30 mm ocieplenie tylne

Strona dotyczy żaluzji podtynkowej Z90 BOX *NEW* firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
