Żaluzje fasadowe Z90 Cube Dane Techniczne

Żaluzja fasadowa Z90 Cube Aluprof wyposażona jest w kasetę o przekroju kwadratowym wykonaną z ekstrudowanego aluminium. Kaseta wsparta na prowadnicach, stanowiących element nośny systemu, idealnie nadaje się do montażu na fasadzie budynku. Wszystkie lamele są obustronnie wyprofilowane do wewnątrz co zapewnia im zwiększoną sztywność, a płynne sterowanie kątem pochyłu lameli umożliwia swobodną regulację natężenia światła.

Rysunek techniczny w rzucie aksonometrycznym przedstawia szczegółową budowę żaluzji fasadowej C80 Cube wraz z systemem numeracji jej kluczowych komponentów. Głównym elementem konstrukcyjnym oznaczonym numerem 1 jest górna osłona (kaseta) o geometrycznym, prostokątnym kształcie, która chroni mechanizm sterujący. Numer 2 wskazuje na boczną pokrywę kasety, stanowiącą zakończenie profilu osłonowego. Pionowy element oznaczony cyfrą 3 to aluminiowa prowadnica boczna, która odpowiada za stabilne prowadzenie lameli w płaszczyźnie pionowej. System montażowy został zilustrowany za pomocą wsporników: numerem 4 oznaczono dolny uchwyt dystansowy prowadnicy mocowany do elewacji, natomiast numer 5 wskazuje na górny uchwyt montażowy stabilizujący kasetę. Część roboczą żaluzji tworzą lamele o profilu C, oznaczone numerem 7, które są połączone tekstylnymi drabinkami i taśmami. Całość konstrukcji zamyka od dołu listwa dolna (numer 6), pełniąca funkcję obciążnika zapewniającego właściwe napięcie całego systemu osłonowego. Grafika wykonana jest w formie czarnego rysunku liniowego, co pozwala na precyzyjne odczytanie wzajemnych relacji między poszczególnymi elementami składowymi żaluzji zewnętrznej.

Żaluzja Fasadowa Z90 Cube – Komponenty

1 – Zespół kasety Cube
2 – Pokrywa boczna kasety Cube
3 – Prowadnica listwowa (tu: prostokątna-cube)
4 – Uchwyt ścienny
5 – Uchwyt ścienny kasetowy (wymagany przy szer. kasety >3 m)
6 – Belka dolna Z90
7 – Pióro Z90

Zobacz instrukcję pomiaru Wyceń żaluzję Z90 Cube

Żaluzje fasadowe Z90 Cube Dane Techniczne

Rysunek techniczny przedstawia dwa schematy profili składowych żaluzji fasadowej systemu Z90 wraz z ich dokładnymi wymiarami podanymi w milimetrach. Po lewej stronie widnieje profil pióra żaluzji o charakterystycznym kształcie litery Z, którego szerokość całkowita wynosi 93,2 mm, wysokość zagięcia to 12,9 mm, a grubość ścianki profilu jest określona na 0,5 mm. Krawędzie pióra są wywinięte, co służy do mocowania uszczelek i zapewnia większą sztywność lameli. Po prawej stronie zaprezentowano profil belki dolnej o bardziej masywnej, zamkniętej konstrukcji, której szerokość wynosi 93 mm, a wysokość 21,9 mm. Górna płaszczyzna belki dolnej jest wyprofilowana w sposób odwzorowujący kształt lameli, co zapewnia szczelne domknięcie całego pakietu żaluzji po jej całkowitym opuszczeniu. Oba rysunki są wykonane w czarno-białej stylistyce kreślarskiej z wyraźnymi liniami pomocniczymi i wymiarowymi, co pozwala na precyzyjną identyfikację parametrów geometrycznych komponentów systemu.

Profil i pióra lameli Z90

– Profil pióra
– Profil belki dolnej

Rysunek techniczny przedstawiający schematyczną budowę i wymiarowanie prowadnicy oraz zaślepki systemu Cube stosowanego w żaluzjach fasadowych. Lewa część grafiki ukazuje szczegółowy przekrój poprzeczny aluminiowej prowadnicy o zewnętrznych wymiarach 48.2 mm szerokości oraz 40.3 mm wysokości. Wewnętrzna struktura profilu zawiera komory usztywniające oraz specjalne gniazda z zamontowanymi czarnymi uszczelkami szczotkowymi, które są skierowane do wewnątrz kanału prowadzącego. Prawa część ilustracji przedstawia rysunki konstrukcyjne zaślepki prowadnicy Cube w kilku rzutach oraz w widoku aksonometrycznym. Zaślepka ma formę płaskiego elementu o wymiarach frontowych 48.3 mm na 40.4 mm z wypustką montażową o szerokości 19.6 mm i całkowitej głębokości elementu wynoszącej 20 mm. Na rzutach bocznych widoczny jest trzpień mocujący o grubości 3 mm, służący do stabilnego osadzenia elementu w profilu prowadnicy. Całość dokumentacji wykonana jest w formie czarnych linii konturowych na białym tle z czytelnymi liniami wymiarowymi i opisami tekstowymi w języku polskim.

Prowadnice aluminiowe cube

Obie prowadnice są prowadnicami modułowymi. Nie ma skrajnych prowadnic standardowo, ponieważ wykorzystując prowadnice cube wykorzystujemy przy skrajnych elementach zaślepkę.

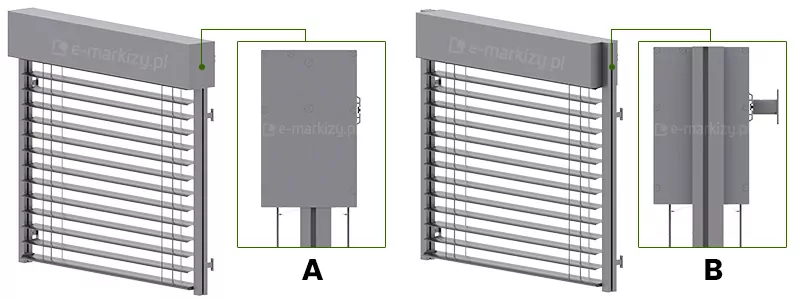

Grafika techniczna przedstawia dwa warianty konstrukcyjne produktu żaluzje fasadowe Z90 Cube, różniące się sposobem osadzenia prowadnic bocznych względem kasety osłonowej. Całość podzielona jest na dwie sekcje oznaczone dużymi literami A oraz B. Po lewej stronie, w wariancie A, zaprezentowano model żaluzji, w którym prowadnica jest zlicowana z boczną krawędzią prostopadłościennej skrzynki górnej, co potwierdza szczegółowy widok boczny umieszczony w ramce obok. Po prawej stronie, w wariancie B, widoczna jest modyfikacja, w której prowadnica przechodzi przez konstrukcję kasety, będąc lekko odsuniętą od jej zewnętrznej krawędzi, co również zilustrowano powiększonym schematem z profilu. Oba modele ukazują kompletną żaluzję w kolorze szarym z lamelami w kształcie litery Z oraz widocznymi uchwytami montażowymi z tyłu prowadnic. Rysunek ma charakter porównawczy i służy do identyfikacji technicznych detali wykończenia systemu Cube w narożnikach konstrukcji.

Sposoby montażu prowadnic

A. Prowadnica cube wewnątrz kasety osłonowej
B. Prowadnica cube na zewnątrz kasety osłonowej

Zobacz informacje o prowadnicach

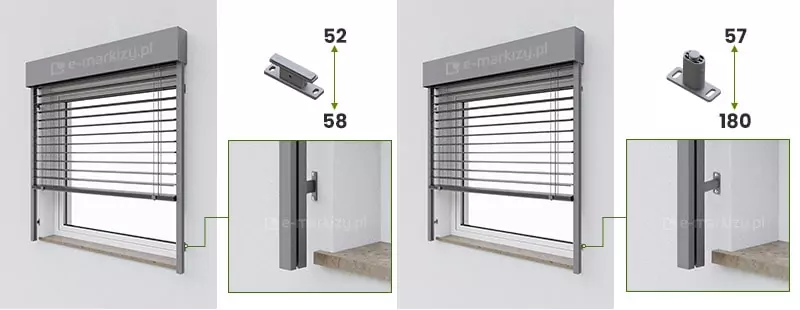

Grafika techniczna prezentuje opcje montażowe dla produktu żaluzje fasadowe Z90 Cube, przedstawiając dwa rodzaje uchwytów dystansowych stosowanych przy prowadnicach. Obraz podzielony jest na dwie sekcje, z których każda zawiera wizualizację żaluzji zamontowanej na oknie, zbliżenie na detal uchwytu oraz schematyczny model elementu z podanymi wymiarami. Po lewej stronie widoczny jest płaski uchwyt montażowy, którego zakres regulacji lub odległości od ściany mieści się w przedziale od 52 do 58 milimetrów. Po prawej stronie przedstawiono wariant z dłuższym wspornikiem o konstrukcji tulejowej, gdzie wskazany zakres wymiarowy wynosi od 57 do 180 milimetrów. Wszystkie elementy systemu, w tym kaseta osłonowa Cube, lamele w kształcie litery Z oraz prowadnice boczne, utrzymane są w jednolitym szarym kolorze, a zbliżenia w dolnej części grafiki precyzyjnie obrazują sposób przytwierdzenia prowadnicy do elewacji budynku za pomocą metalowych uchwytów.

Rodzaje uchwytów

W ofercie do wyboru dwa rodzaje uchwytów. Uchwyt „wzdłużny” regulowany (z regulacją 52-58mm) oraz uchwyt „prosty” stały (ze stałą długością uchwytu – do wyboru – zazwyczaj w standardzie stosujemy 57mm).

Zobacz informacje o uchwytach
Rysunek techniczny przedstawia schemat wymiarowania montażowego żaluzji fasadowej C80 Cube, widzianej z góry (rzut poziomy). Głównym elementem grafiki jest podłużny, prostokątny obrys kasety osłonowej, od której odchodzą prostopadle w stronę ściany cztery systemowe uchwyty montażowe. Schemat precyzyjnie rozróżnia dwa rodzaje punktów mocowania za pomocą linii wymiarowych z grotami. Górna linia wymiarowa opisuje rozstaw uchwytów prowadnicy, które znajdują się na skrajnych końcach konstrukcji, natomiast dolna linia wymiarowa określa rozstaw uchwytów kasety, umiejscowionych bliżej środka osłony. Po prawej stronie rysunku naniesiono szczegółowe wartości liczbowe określające szerokość stopek montażowych, wynoszącą 40 jednostek. Całość wykonana jest w formie czarnego rysunku liniowego na białym tle, co zapewnia maksymalną czytelność parametrów technicznych niezbędnych do prawidłowego rozmieszczenia otworów montażowych w podłożu. Konstrukcja uchwytów sugeruje montaż dystansowy, pozwalający na zachowanie odpowiedniej odległości pancerza żaluzji od płaszczyzny elewacji lub stolarki okiennej.

Rozstaw uchwytów prowadnicy i kasety

Rozmieszczenie uchwytów w przypadku montażu prowadnic na zewnątrz kasety

Żaluzje fasadowe Z90 Cube dane techniczne – Żaluzje modułowe – Montaż grupowy

Rysunek techniczny w rzucie aksonometrycznym przedstawia schematyczny model rozwiązanie montaż grupowy typ A (prowadnice mocowane wewnątrz kasety) dla produktu żaluzje fasadowe Z90 Cube oraz Z90 Oval. Na biało-czarnym szkicu widnieje szeroki system osłonowy składający się z trzech segmentów żaluzji umieszczonych pod jedną wspólną kasetą górną, gdzie prowadnice boczne zamontowane są do wewnątrz konstrukcji. Powyżej rysunku głównego znajduje się nagłówek z opisem technicznym oraz dwa okrągłe detale powiększające: lewy ukazuje pełną pokrywę boczną kasety bez szczeliny, a środkowy zbliżenie na miejsce styku segmentów pod kasetą. W dolnym prawym rogu umieszczono trzecie powiększenie w kole, prezentujące lamele o profilu Z z widocznym metalowym trzpieniem. Towarzyszy mu podpis informujący, że co druga lamela posiada taki trzpień, co zapewnia stabilne poruszanie się pancerza wewnątrz prowadnic. Całość ilustracji precyzyjnie dokumentuje estetyczny sposób łączenia wielu jednostek żaluzjowych przy zachowaniu ciągłości obudowy górnej.
Typ A
Rysunek techniczny w rzucie aksonometrycznym przedstawia schemat rozwiązania montaż grupujący typ B (prowadnice na zewnątrz kasety) dla produktu żaluzje fasadowe Z90 Oval i Z90 Cube. Na biało-czarnym schemacie widoczny jest modułowy system trzech kolumn żaluzji połączonych ze sobą bocznie, gdzie prowadnice umieszczone są na zewnątrz konstrukcji. Górna część grafiki zawiera nagłówek informujący o typie montażu oraz dwa okrągłe detale powiększające: jeden ukazuje szczelinę w pokrywie bocznej kasety przeznaczoną na prowadnicę, a drugi przedstawia profil boczny kasety owalnej z zamontowanym uchwytem dystansowym. W dolnej części obrazu znajduje się trzecie powiększenie w kole, które obrazuje lamele żaluzji w kształcie litery Z, opatrzone podpisem wyjaśniającym, że co druga lamela wyposażona jest w specjalny trzpień zapewniający stabilne prowadzenie wzdłuż szyn bocznych. Całość dokumentacji precyzyjnie ilustruje sposób łączenia wielu jednostek żaluzjowych w jedną spójną linię elewacyjną.
Typ B

TYP A – Z90 w kasecie owalnej/cube z prowadnicami do wewnątrz kasety

W tym rodzaju montażu zastosowana jest jedna wspólna kaseta do kilku żaluzji, a prowadnice montowane są wewnątrz systemu.

Pokrywa boczna bez szczeliny stosowana przy montażu prowadnic do wewnątrz.

Co druga lamela wyposażona jest w trzpień. Powoduje to stabilne poruszanie się lameli wzdłuż prowadnic.

UWAGA!
Maksymalna długość kasety w jednym kawałku 3m (mocowanie kasety tylko na prowadnicach). W przypadku dodatkowego mocowania kasety, maksymalna szerokość kasety 6m.

TYP B – Z90 w kasecie owalnej/cube z prowadnicami na zewnątrz kasety

W tym rodzaju montażu elementem nośnym konstrukcji są prowadnice, które przenoszą ciężar całej konstrukcji na uchwyty dystansowe.

Pokrywa boczna ze szczeliną stosowana przy montażu prowadnic na zewnątrz.

Co druga lamela wyposażona jest w trzpień. Powoduje to stabilne poruszanie się lameli wzdłuż prowadnic.

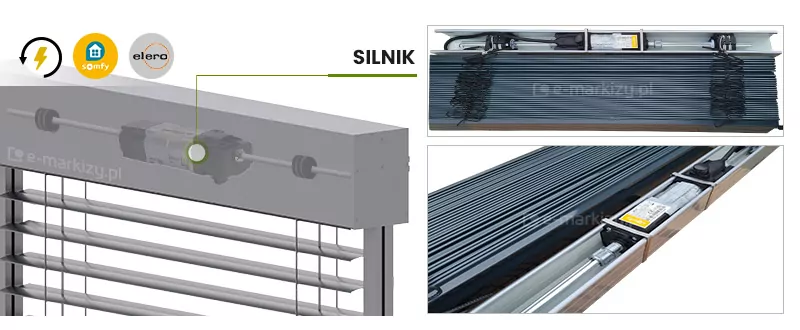

Zdjęcie prezentuje detale konstrukcyjne systemu napędowego żaluzje fasadowe Z90 Cube Aluprof, skupiając się na komponentach sterowania elektrycznego. Główna grafika po lewej stronie przedstawia wizualizację górnej skrzynki żaluzji w kolorze szarym z półprzezroczystym podglądem na umieszczony wewnątrz silnik rurowy połączony z wałem napędowym. Nad kasetą widoczne są ikony producentów automatyki, takich jak Somfy oraz Elero, wraz z symbolem zasilania elektrycznego. Prawa część obrazu zawiera dwie fotografie rzeczywistego produktu: górna pokazuje całkowicie zwinięty pakiet lameli Z90 pod szyną górną z centralnie osadzonym silnikiem, natomiast dolna to zbliżenie perspektywiczne na mechanizm napędowy, odsłaniające precyzyjne połączenie silnika z metalowym wałem wewnątrz rynny górnej. Całość ma charakter techniczny i informacyjny, ilustrując sposób ukrycia napędu w nowoczesnej obudowie typu Cube.

Sterowanie żaluzjami Cube

Żaluzja fasadowa Cube może być sterowana silnikiem elektrycznym. W przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony żaluzji

Zobacz informacje o napędach Zobacz informacje o automatyce

Żaluzja Z90 Cube Aluprof

Zastosowanie:
Żaluzja Z90 została zaprojektowana z myślą do zastosowania na zewnątrz budynków mieszkalnych i biurowych.

Charakterystyka wyrobu:

Są przeznaczone do montażu zewnętrznego na otworach okiennych, fasadach i przeszkleniach.
Ograniczają dostęp światła słonecznego do pomieszczenia.
Zwiększają udział światła rozproszonego w pomieszczeniu.
Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
Obudowa szyny głównej poprzez ekstrudowaną kasetę aluminiową.
Łatwe zwiększenie podstawowej wysokości kasety ekstrudowanymi ściankami (100 lub 160 mm)
Prowadnice listwowe z ekstrudowanego aluminium.
Opcja tworzenia dowolnej ilości modułów.
Możliwość montażu prowadnic do środka lub na zewnątrz pokryw bocznych kasety.
Lamele w kształcie litery Z z zawiniętymi krawędziami zapewniają im wyższą sztywność i wytrzymałość oraz większe zaciemnienie.
Profil wyciszający pracę systemu przy zamykaniu lameli.
Płynne sterowanie kątem pochyłu lameli zapewnia swobodną regulację natężenia światła.

Sworznie ze stopu cynku i aluminium.
Elementy tekstylne z poliestru utrwalane termicznie, odporne na rozciąganie, przecieranie i oddziaływanie promieni UV.
Drabinki wzmocnione aramidem (wersja Hagofix) lub Kevlarem (wersja Loop).
Ograniczają przenikanie hałasu do wnętrza budynku.
Nie wydzielają toksycznych substancji w trakcie eksploatacji.Emisja hałasu żaluzji z napędem i żaluzji zewnętrznych nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
– Silniki posiadają stopień ochrony obudowy IP 54. Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia.
Ruch w górę i dół odbywa się za pomocą elektrycznego przełącznika lub zdalnie za pomocą pilota.
Osłony części ruchomych zostały zaprojektowane i wykonane w sposób zapewniający obsługującym bezpieczeństwo przy  założeniu, że są prawidłowo eksploatowane.
Napęd elektryczny lub ręczny (korbowy).
Kolorystyka: RAL, FSM.

PARAMETRY TECHNICZNE

Szerokość maksymalna: 5 m
Wysokość maksymalna: 4 m
Maksymalna powierzchnia: do 9 m2,
Szerokość lameli: 93,2 mm
Wysokość lameli: 12,9 mm
Grubość lameli: 0,45 mm
Wysokość kasety osłonowej: 240, 330, 390 mm
Szerokość kasety tylnego (+ tylny rowek montażowy): 146 mm (+6,5 mm)

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 93 W do 230 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 1,0 A ( w zależności od typu silnika )
– stopień ochrony IP 44, IP54
– czas pracy ciągłej od 4 do 6 min
– moment obrotowy od 6 do 20 Nm
– prędkość obrotowa od 24 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) –

Deklaracja Właściwości Użytkowych 76 / ŻF / 2018
Odporność na obciążenie wiatrem Klasa 4 (250 Pa)
Dodatkowy opór cieplny ∆R 0,0
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
