Żaluzje Fasadowe Z90 Dane Techniczne

Żaluzja Z90 – to osłona przeciwsłoneczna zewnętrzna, zamontowana do wnęki nad oknem, w której podnoszenie i opuszczanie lameli, wykonanych z pasków aluminium, realizowane jest z użyciem mechanizmu elektrycznego z układem napędowym połączonym z wyrobem sterującym lub uruchamiane ręcznie za pomocą mechanizmu z korbą.

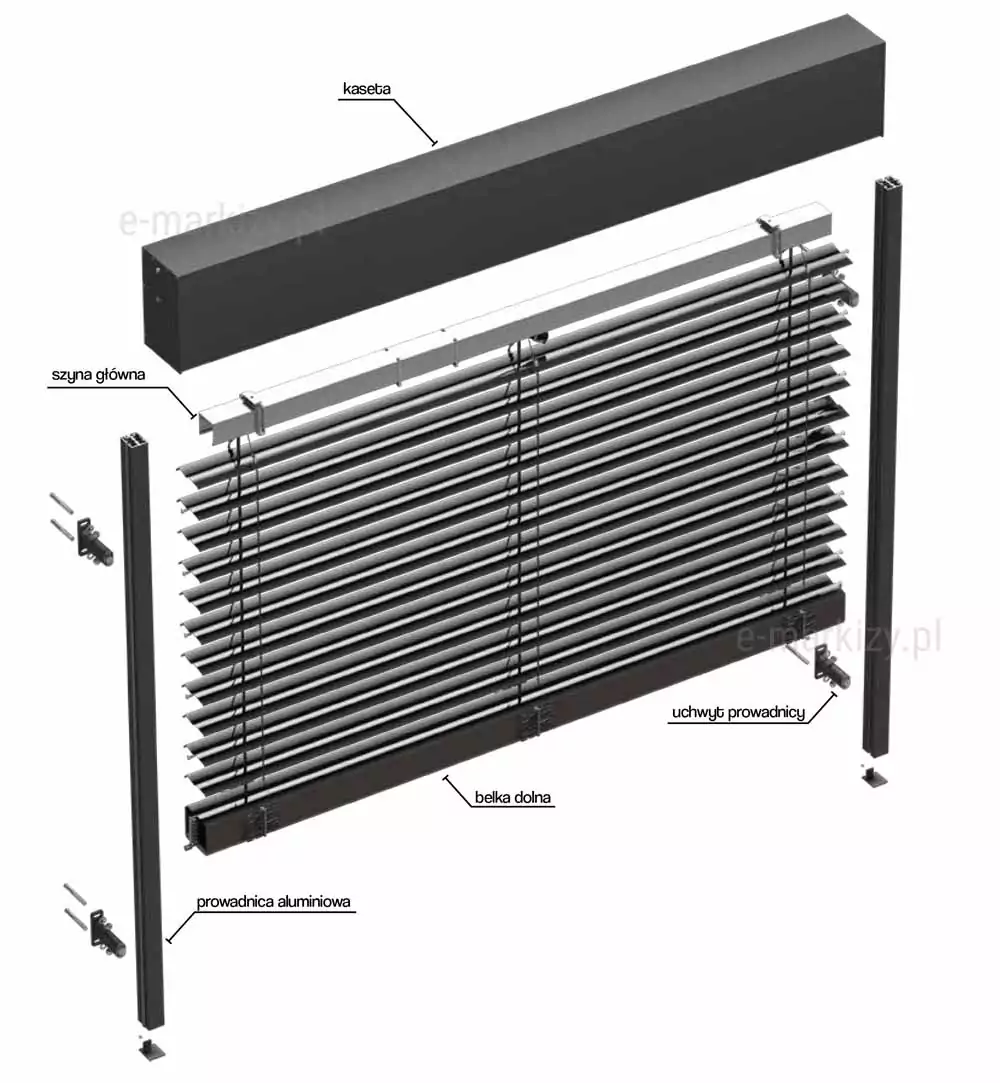

Trójwymiarowy schemat techniczny w formie rysunku złożeniowego (typu exploded view), przedstawiający poszczególne komponenty konstrukcyjne, z których składają się żaluzje fasadowe Z90. Na samej górze znajduje się prostokątna kaseta osłonowa w kolorze ciemnego grafitu, która stanowi zewnętrzną obudowę systemu. Bezpośrednio pod nią widoczna jest stalowa szyna główna wyposażona w uchwyty montażowe, mechanizmy sterujące oraz łożyska, do których podpięte są tekstylne drabinki podtrzymujące pancerz. Pancerz tworzą poziome lamele żaluzji fasadowej Z90 o charakterystycznym profilu w kształcie litery Z, które są ułożone w gęsty pakiet. Po bokach schematu umieszczone są pionowe prowadnice aluminiowe oraz dedykowane uchwyty prowadnicy wraz ze śrubami montażowymi, które służą do stabilizacji żaluzji w świetle okna lub na ścianie elewacji. Dolna część pancerza zakończona jest masywną belką dolną, odpowiedzialną za prawidłowe napięcie drabinek i stabilność piór. Każdy z elementów jest precyzyjnie opisany za pomocą linii pomocniczych i podpisów: kaseta, szyna główna, belka dolna, prowadnica aluminiowa oraz uchwyt prowadnicy. Całość grafiki ma charakter edukacyjny i montażowy, prezentując wysoką jakość spasowania elementów oraz techniczne zaawansowanie systemu żaluzji fasadowych Z90.

Żaluzja Fasadowa Z90 – Komponenty

– kaseta
– szyna główna
– prowadnica aluminiowa
– uchwyt prowadnicy
– belka dolna

Zobacz instrukcję pomiaru Wyceń żaluzję Z90

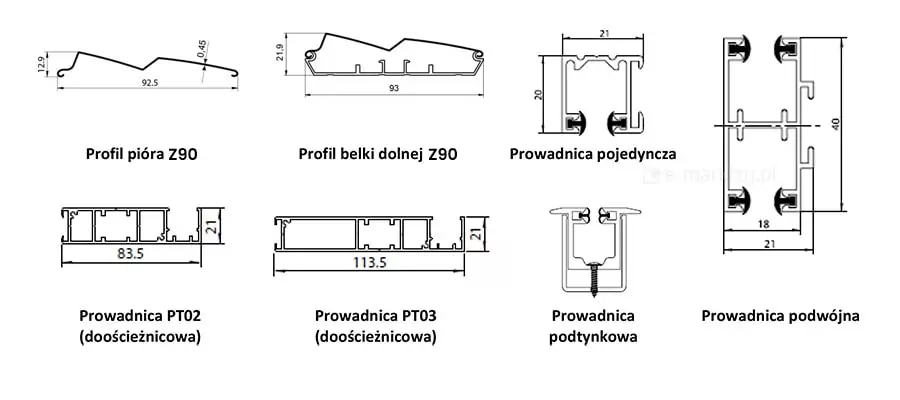

Rysunek techniczny przedstawiający szczegółowe przekroje poprzeczne i wymiarowanie kluczowych elementów składających się na żaluzje fasadowe Z90. Grafika zawiera osiem schematów liniowych z precyzyjnymi opisami poszczególnych komponentów systemu. W górnym rzędzie od lewej widoczny jest profil pióra Z90 o szerokości 92,5 mm i wysokości 12,9 mm, z wyraźnym przegięciem w kształcie litery Z oraz grubością ścianki 0,45 mm. Obok znajduje się profil belki dolnej Z90 o szerokości 93 mm i wysokości 21,9 mm, posiadający wewnętrzne wypustki stabilizujące. Kolejne schematy w tym rzędzie to prowadnica pojedyncza o wymiarach 21 mm na 20 mm z uszczelkami szczotkowymi oraz prowadnica podwójna o wysokości 40 mm i szerokości 21 mm, przeznaczona do montażu sąsiadujących modułów żaluzji. Dolny rząd zaczyna się od prowadnicy PT02 (doościeżnicowej) o szerokości 83,5 mm i wysokości 21 mm, a następnie prowadnicy PT03 (doościeżnicowej) o zwiększonej szerokości 113,5 mm. Zestawienie zamyka przekrój prowadnicy podtynkowej montowanej za pomocą wkrętu. Wszystkie rysunki są wykonane w czarnej stylistyce liniowej na białym tle, dostarczając pełnej specyfikacji technicznej profilowania aluminium stosowanego w produkcji żaluzji fasadowych Z90, co jest niezbędne do poprawnego zaprojektowania wnęki okiennej i montażu osłon.

Najważniejsze elementy żaluzji

– Profil pióra Z90
– Profil belki dolnej Z90
– Prowadnica pojedyncza
– Prowadnica PT02 (doościeżnicowa)
– Prowadnica PT03 (doościeżnicowa)
– Prowadnica podtynkowa
– Prowadnica podwójna

Rysunek techniczny prezentujący schematy i wymiarowanie dwóch rodzajów prowadnic aluminiowych stosowanych w systemach żaluzji fasadowych – pojedynczej oraz podwójnej – wraz z dedykowanym elementem wykończeniowym. Po lewej stronie widoczny jest przekrój poprzeczny prowadnicy pojedynczej o szerokości 21 mm i wysokości 20 mm, wyposażonej w dwie czarne uszczelki szczotkowe osadzone u dołu profilu. W centralnej części grafiki znajduje się trójwymiarowy model zaślepki prowadnicy pojedynczej o wymiarach wierzchu 17,3 mm na 19,3 mm i wysokości 14,9 mm, z zaznaczonym wkrętem dociskowym służącym do stabilnego montażu. Prawa strona rysunku przedstawia przekrój prowadnicy podwójnej, która składa się z dwóch połączonych komór o łącznej wysokości 40 mm i szerokości profilu 21 mm (z rozstawem wewnętrznym 18 mm), posiadającej łącznie cztery uszczelki szczotkowe. Dokumentacja techniczna precyzyjnie określa parametry geometryczne elementów, które są niezbędne do prawidłowego spasowania mechanizmu prowadzącego z lamelami żaluzji w instalacjach wielomodułowych lub standardowych.

Standardowe prowadnice aluminiowe żaluzji

– Prowadnica pojedyncza
– Zaślepka prowadnicy pojedynczej
– Prowadnica podwójna

Żaluzja z90może posiadać różnego typu prowadnice boczne: Listwowe (najbardziej popularne), Podtynkowe, Ościeżnicowe.

Zobacz informacje o prowadnicach

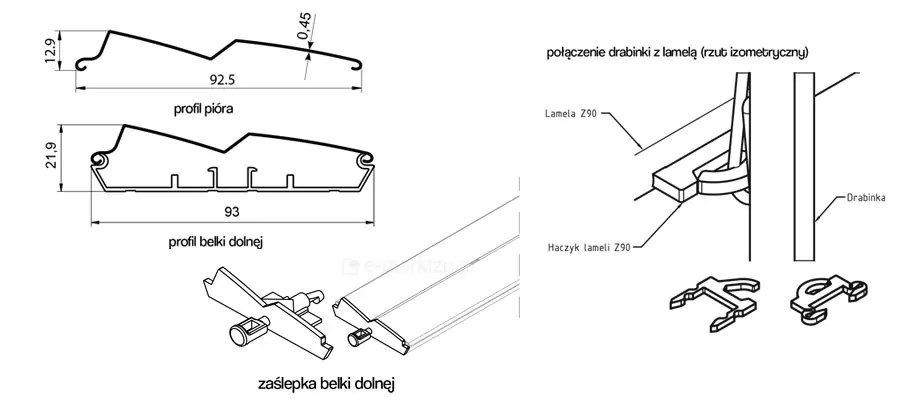

Rysunek techniczny prezentujący szczegółową specyfikację komponentów systemu żaluzje fasadowe Z90 Aluprof, koncentrujący się na profilowaniu piór oraz detalach połączeń mechanicznych. Grafika podzielona jest na kilka sekcji zawierających przekroje poprzeczne, widoki izometryczne oraz schematy montażowe. W lewym górnym rogu znajduje się precyzyjny przekrój profilu pióra Z90 o szerokości 92,5 mm, wysokości 12,9 mm i grubości ścianki 0,45 mm, z wyraźnie zaznaczonym zawinięciem krawędzi. Poniżej umieszczono profil belki dolnej o szerokości 93 mm i wysokości 21,9 mm, a obok niego trójwymiarową wizualizację zaślepki belki dolnej, pokazującą sposób jej osadzenia w aluminiowym profilu. Prawa strona grafiki dedykowana jest mechanice sterowania: znajduje się tam schemat zatytułowany „połączenie drabinki z lamelą (rzut izometryczny)”, który ilustruje, jak tekstylna drabinka współpracuje z elementem nazwanym jako haczyk lameli Z90. Poniżej widoczne są dwa warianty haczyków z tworzywa sztucznego w rzucie izometrycznym, które służą do stabilnego mocowania lamel do systemu sznurkowego. Całość dokumentacji wykonana jest w formie czarnego rysunku liniowego z czytelnym wymiarowaniem i opisami technicznymi, co pozwala na pełne zrozumienie budowy i interakcji poszczególnych części składowych żaluzji fasadowych Z90.

Profil i pióra lameli Z90

– Profil pióra
– Profil belki dolnej
– Zaślepka belki dolnej

* Uwaga! Żaluzje z prowadnicami linkowymi wykonywane są z lamelami o szerokości mniejszej o 20mm od podanej szerokości całkowitej systemu. Tak, aby zminimalizować możliwość ocierania lameli o ścianki boczne podczas pracy dla montażu wnękowego.

Zbliżenie przekroju bocznego lamela żaluzji fasadowych Z90 marki Aluprof w kolorze czarnym. W zawiniętych krawędziach widoczne gumowe uszczelki wyciszające.

Żaluzje fasadowe Z90 dane techniczne – Rodzaje blach osłonowych do żaluzji Z90

Trójwymiarowy model techniczny prezentujący żaluzje fasadowe Z90 w widoku bocznym (z profilu), w konfiguracji wykorzystującej maskownicę typu blacha osłonowa typ 1. Wizualizacja przedstawia górną część systemu, gdzie blacha osłonowa o prostym profilu zakrywa szynę główną oraz mechanizmy napędowe wyłącznie od strony czołowej (frontowej). W tej perspektywie wyraźnie widoczne są wewnętrzne podzespoły, w tym stalowe uchwyty mocujące oraz aluminiowa szyna technologiczna, z której wyprowadzone są drabinki tekstylne. Żaluzje fasadowe Z90 posiadają poziome lamele o szerokości 90 mm i unikalnym przekroju w kształcie litery Z, które w tym ujęciu pokazują swój pełny profil wraz z zagięciami krawędzi i uszczelką wyciszającą. Pancerz żaluzji jest stabilizowany przez pionową prowadnicę boczną, zapewniającą płynny ruch góra-dół. Perspektywa z boku podkreśla minimalistyczną formę osłony oraz specyfikę blachy osłonowej typ 1, która jest najprostszą formą maskowania pakietu, dedykowaną do montażu we wnękach, gdzie boki i tył są ograniczone konstrukcją budynku. Całość modelu wykonana jest w jednolitej, szarej kolorystyce o matowym wykończeniu.

Trójwymiarowy model techniczny prezentujący żaluzje fasadowe Z90 w widoku z profilu, skupiający się na górnym wykończeniu, którym jest blacha osłonowa typ 2. Wizualizacja boczna ukazuje kasetę, która w wariancie typ 2 osłania mechanizm szyny głównej oraz pakiet podciągniętych lameli zarówno od frontu, jak i od strony tylnej (elewacyjnej), co zapewnia pełniejszą ochronę komponentów przed warunkami zewnętrznymi. Pod osłoną widoczny jest pionowy przekrój pancerza, gdzie lamele o charakterystycznym profilu Z są ustawione w pozycji otwartej (poziomej). Pióra o szerokości 90 mm zintegrowane są z pionowymi prowadnicami bocznymi oraz systemem tekstylnych drabinek, które stabilizują konstrukcję. Perspektywa ta idealnie obrazuje głębokość montażową systemu oraz sposób, w jaki blacha osłonowa typ 2 estetycznie domyka górną część żaluzji, tworząc zwartą bryłę zintegrowaną z prowadnicą. Całość utrzymana jest w nowoczesnej, jasnoszarej kolorystyce o matowej teksturze, podkreślającej architektoniczny detal żaluzji fasadowych Z90.

Trójwymiarowy model techniczny prezentujący żaluzje fasadowe Z90 w widoku z boku (z profilu), w wariancie, który eksponuje system montażowy bez pełnej obudowy, gdzie kluczowym elementem jest blacha osłonowa typ 3. Na górze konstrukcji widoczna jest blacha osłonowa typ 3, o profilu litery L, która osłania szynę główną oraz zebrany pakiet lameli od strony czołowej i górnej, pozostawiając dół oraz tył otwarty dla swobodnej pracy pancerza. Wewnątrz tej osłony zamontowano stalowe uchwyty mocujące szynę technologiczną, z której wyprowadzone są pionowe drabinki tekstylne oraz linki prowadzące. Żaluzje fasadowe Z90 posiadają charakterystyczne lamele o przekroju w kształcie litery Z, które w tym ujęciu prezentują swoją głębokość oraz precyzyjne wygięcie krawędzi. Pancerz żaluzji jest prowadzony w sztywnej, aluminiowej prowadnicy bocznej, zapewniającej stabilność konstrukcji. Perspektywa boczna idealnie ukazuje smukłość systemu oraz sposób, w jaki blacha osłonowa typ 3 maskuje mechanizmy napędowe, chroniąc je przed bezpośrednim działaniem czynników atmosferycznych. Całość modelu wykonana jest w spójnej, szarej kolorystyce o matowym wykończeniu, podkreślającej techniczny i nowoczesny charakter osłony fasadowej.

Trójwymiarowy model techniczny przedstawiający żaluzje fasadowe Z90 w widoku z profilu (z boku), co pozwala na precyzyjne zobrazowanie głębokości systemu oraz sposobu prowadzenia lameli. Na górze widoczna jest szara, prostopadłościenna blacha osłonowa typ 4, która w tej perspektywie ukazuje swój boczny przekrój oraz wewnętrzne umiejscowienie szyny głównej i mechanizmów napędowych. Spod blachy pionowo w dół biegnie wąska prowadnica boczna, w której osadzone są krawędzie lameli. Żaluzje fasadowe Z90 charakteryzują się piórami o unikalnym profilu w kształcie litery Z, co jest doskonale widoczne z tej strony – każde pióro ma wyraźne załamania krawędzi zwiększające sztywność oraz gumową uszczelkę wyciszającą na styku. Lamele są ustawione w pozycji poziomej (otwartej), tworząc regularną, ażurową strukturę wspieraną przez system pionowych drabinek tekstylnych i linek. Perspektywa boczna podkreśla minimalizm konstrukcji oraz fakt, że żaluzje fasadowe Z90 po zamknięciu tworzą niemal jednolitą płaszczyznę, skutecznie odbijającą promienie słoneczne. Całość modelu utrzymana jest w stonowanej, grafitowej kolorystyce z matowym wykończeniem, typowej dla nowoczesnych elewacji budynków biurowych i apartamentowców.

Zobacz informacje o blachach osłonowych

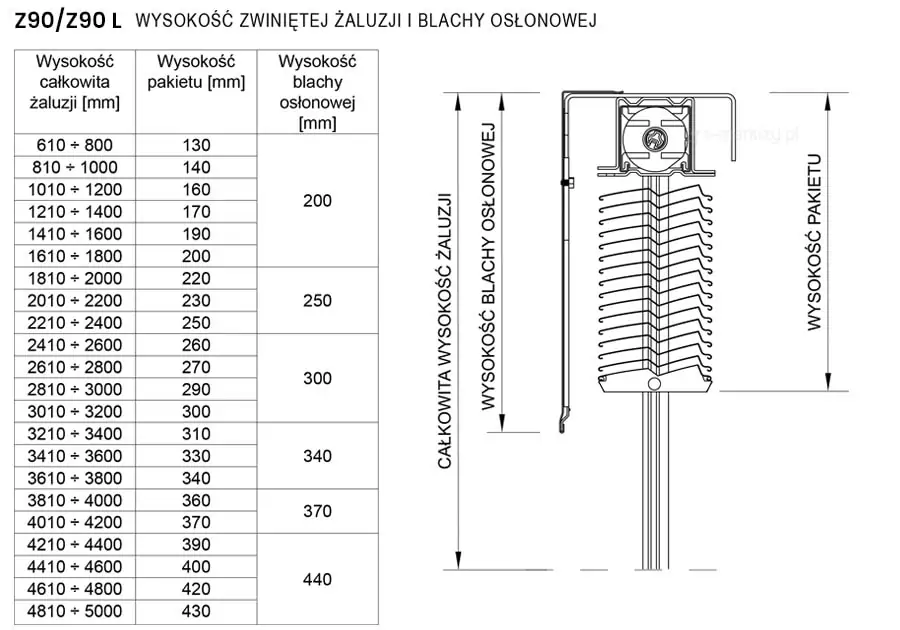

Rysunek techniczny i tabela wymiarowa prezentują parametry konstrukcyjne żaluzji fasadowych typu Z90 oraz Z90 L, skupiając się na zależnościach między wysokością całkowitą systemu a wielkością pakietu lameli po zwinięciu. Po lewej stronie znajduje się szczegółowa tabela podzielona na trzy kolumny. Pierwsza z nich określa zakresy wysokości całkowitej żaluzji w milimetrach, obejmując wartości od 610 do aż 5000 mm. Druga kolumna wskazuje odpowiadającą im wysokość pakietu, czyli przestrzeń zajmowaną przez podciągnięte do góry lamele, która waha się od 130 mm dla najniższych konstrukcji do 430 mm dla najwyższych. Trzecia kolumna definiuje zalecaną wysokość blachy osłonowej, która wynosi od 200 mm do 440 mm, zapewniając pełne ukrycie mechanizmu i złożonych lameli. Po prawej stronie tabeli umieszczono schematyczny przekrój boczny żaluzji w pozycji częściowo zwiniętej. Rysunek ten obrazuje lamele o charakterystycznym profilu w kształcie litery Z, ułożone w zwarty stos pod górną szyną jezdną, która znajduje się wewnątrz kanciastej kasety osłonowej. Na schemacie naniesiono pionowe linie wymiarowe z opisami: Wysokość pakietu, Wysokość blachy osłonowej oraz Całkowita wysokość żaluzji, co pozwala na wizualne zrozumienie danych zawartych w tabeli. Całość dokumentacji przygotowana jest w czytelnej, czarno-białej formie graficznej, ułatwiającej dobór odpowiednich osłon i planowanie nadproży podczas montażu.

Wysokość zwiniętej żaluzji i blachy osłonowej

H – Wysokość całkowita żaluzji
h – Wysokość blachy osłonowej
Wysokość pakietu (od 190 do 440mm)

Rysunek techniczny przedstawia specyfikację uchwytów pomocniczych blachy osłonowej stosowanych w systemach żaluzji fasadowych C80. Dokumentacja dzieli się na kilka sekcji prezentujących warianty wymiarowe uchwytów, ich montaż oraz akcesoria dodatkowe. W górnej części widoczne są cztery typy uchwytów płaskich o stałej szerokości 46 mm, różniące się wysokością całkowitą oraz długością otworu fasolkowego o średnicy 7,5 mm: uchwyt 125 (wysokość 142 mm), uchwyt 215 (wysokość 224 mm), uchwyt 290 (wysokość 304 mm) oraz uchwyt 390 (wysokość 382 mm). Poniżej przedstawiono te same elementy w widoku izometrycznym połączone ze wspornikami głównymi, co ilustruje zakresy regulacji wysokości całego zespołu montażowego, odpowiednio: 150–230 mm, 230–310 mm, 310–390 mm oraz 390–470 mm. W prawym górnym rogu znajduje się tabela określająca zalecaną liczbę uchwytów szyny w zależności od szerokości żaluzji, wskazująca na konieczność użycia od 2 do 6 sztuk dla szerokości w zakresie od 500 do 4500 mm. Prawa strona rysunku zawiera również szczegółowe rzuty nakładki wyciszającej uchwytu pomocniczego, o wymiarach zewnętrznych 44,5 na 13 mm, z rozstawem punktów tłumiących wynoszącym 40 mm i grubością profilu 1,6 mm. Całość dokumentacji wykonana jest w formie czarno-białego schematu konstrukcyjnego z precyzyjnym naniesieniem linii wymiarowych i opisów technicznych poszczególnych komponentów.

Uchwyty Blachy osłonowej

– Uchwyty pomocnicze 125-390mm
– Uchwyt główny blachy
– Uchwyt główny regulowany blachy

Uchwyt główny blachy osłonowej

Uchwyt główny regulowany blachy osłonowej

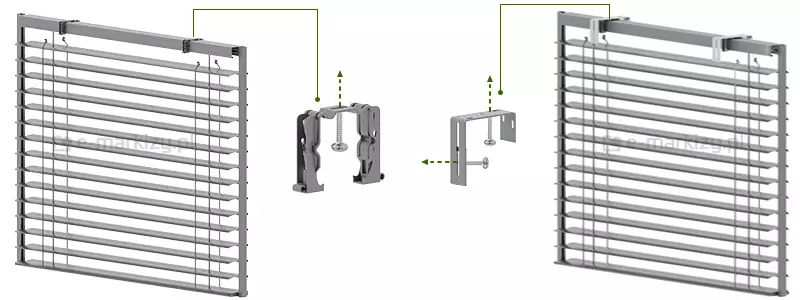

Grafika techniczna o charakterze instruktażowym, przedstawiająca dwa warianty mocowania szyny głównej, w jakie wyposażone są żaluzje fasadowe Z90. Kompozycja składa się z dwóch symetrycznych wizualizacji produktu oraz umieszczonych centralnie detali montażowych. Po lewej stronie widoczne są żaluzje fasadowe Z90 z zamontowanym uchwytem sprężystym, który został szczegółowo wyeksponowany w powiększeniu obok. Uchwyt ten ma formę stalowej klamry w kształcie litery U z mechanizmem zatrzaskowym i śrubą stabilizującą skierowaną pionowo do góry. Po prawej stronie zaprezentowano alternatywny sposób montażu przy użyciu uchwytu sztywnego w formie kątownika, również pokazanego w zbliżeniu z zaznaczonymi kierunkami przykręcania śrub (pionowo i poziomo). Oba modele żaluzji ukazane są bez maskownic, co eksponuje górną szynę technologiczną, system drabinek tekstylnych oraz charakterystyczne, poziome lamele o profilu Z. Zielone linie pomocnicze i strzałki wskazują precyzyjne miejsce osadzenia poszczególnych uchwytów na szynie głównej. Całość utrzymana jest w profesjonalnej, szarej kolorystyce, typowej dla dokumentacji technicznej i folderów produktowych osłon okiennych.

Montaż żaluzji bez blachy osłonowej

– Standard bez uchwytów dodatkowych na uchwycie szyny głównej. Montaż do sufitu na uchwycie sprężystym
– Na uchwytach dodatkowych głównych. Montaż do ściany lub do sufitu na uchwycie sprężystym mocowanym do uchwytu głównego blachy osłonowej

Rysunek techniczny i schemat montażowy przedstawiający uchwyt sprężysty dedykowany do systemu żaluzje fasadowe Z90, ukazany w trzech ujęciach z podaniem precyzyjnych wymiarów. Pierwszy element po lewej stronie to izometryczny rzut 3D stalowego uchwytu w kształcie litery U o ażurowej konstrukcji, na którym naniesiono wymiary: szerokość górnej części wynoszącą 20 mm, rozstaw ramion u podstawy równy 60 mm oraz wysokość regulowaną w zakresie od 70 do 75 mm. Środkowa część grafiki prezentuje przekrój pionowy uchwytu umieszczonego wewnątrz gładkiej blachy osłonowej o szerokości 140 mm, gdzie wysokość całkowita oznaczona jest zmienną h. Trzeci schemat po prawej stronie to szczegółowy przekrój konstrukcyjny z opisem „Uchwyt szyny głównej montowany do uchwytu głównego blachy osłonowej”, pokazujący sposób osadzenia elementu w profilu o szerokości 146 mm. Całość dokumentacji jest wykonana w formie czarno-białego rysunku liniowego, który obrazuje techniczne aspekty instalacji szyny głównej żaluzji fasadowych Z90 wewnątrz maskownicy. Konstrukcja uchwytu posiada specjalne profilowania i otwory technologiczne, które umożliwiają stabilne zatrzaśnięcie szyny oraz jej pewne unieruchomienie w kasecie.

Uchwyt szyny głównej żaluzji

Standardowo w żaluzji na prowadnicach aluminiowych wykorzystywany jest uchwyt sprężysty (uchwyt standardowy wykorzystywany jest przy prowadnicach linkowych)

Zobacz informacje o uchwytach

Rysunek techniczny przedstawiający specyfikację czterech różnych typów uchwytów montażowych do prowadnic żaluzji fasadowych C80, oznaczonych jako Typ 1 Kątowy, Typ 2, Typ 3 oraz Typ 4 Prosty. Każdy wariant został zilustrowany widokiem aksonometrycznym oraz rzutem płaskim z naniesionym szczegółowym wymiarowaniem w milimetrach. Typ 1 Kątowy to klasyczny wspornik w kształcie litery L z podłużnymi otworami regulacyjnymi, o szerokości podstawy 25 mm i wysokościach montażowych w zakresach od 50 do 145 mm. Typ 2 oraz Typ 3 to uchwyty o budowie teleskopowej z prostokątną lub owalną stopą montażową o wymiarach odpowiednio 30 mm i 20 mm szerokości, wyposażone w trzpień o przekroju 14,3 mm na 14,3 mm. Typ 4 Prosty charakteryzuje się masywniejszą stopą o długości 60 mm z dwoma otworami fasolkowymi oraz pionowym elementem nośnym z blokadą imbusową. Nad rysunkami znajdują się zestawienia dostępnych długości wysięgu dla poszczególnych modeli, obejmujące zakresy od 50 mm aż do 295 mm w zależności od wybranego typu. Całość dokumentacji wykonana jest w formie czarno-białego schematu inżynierskiego z czerwonymi akcentami przy nagłówkach „STANDARD”, co ułatwia dobór odpowiedniego dystansu prowadnicy od lica elewacji.

Uchwyty prowadnicy aluminiowej

Standardowo przy montażach żaluzji fasadowych na prowadnicach aluminiowych stosujemy uchwyt kątowy (typ 1) lub uchwyt stały (typ 4).

Zobacz informacje o uchwytach

Prowadnica ościeżnicowa

Prowadnice ościeżnicowe żaluzji Z90 mogą zostać przykręcone do wnęki okiennej, bądź ramy okna. Zależnie od wybranej opcji, w prowadnicach zostaną wykonane otwory w miejscach montażu.

Zobacz informacje o prowadnicach żaluzji

Rysunek techniczny przedstawiający dwa warianty montażu prowadnic żaluzji fasadowych C80 do ramy okiennej i wnęki, zilustrowany na przekrojach poziomych przez mur i stolarkę. Po lewej stronie ukazano montaż wnękowy, w którym prowadnica jest przykręcana bezpośrednio do podłoża za pomocą wkręta przechodzącego prostopadle przez środek profilu aluminiowego; zielone punkty na przekroju okna wskazują rozmieszczenie otworów montażowych w płaszczyźnie pionowej. Prawa część grafiki prezentuje montaż dookienny (boczny), gdzie wkręt jest wprowadzany poziomo przez boczną ściankę prowadnicy bezpośrednio do ramy okiennej, co zaznaczono przerywanymi liniami oraz zielonymi znacznikami na profilu okiennym. Oba schematy zawierają powiększone detale profilu prowadnicy w ramkach, precyzyjnie obrazujące ułożenie wkręta montażowego względem komór profilu i uszczelki szczotkowej. Ilustracja na dole zawiera również widoczne warstwy konstrukcyjne budynku, w tym mur z cegły, warstwę ocieplenia oraz parapet zewnętrzny, co pozwala na zrozumienie kontekstu instalacji w gotowym otworze okiennym.

Montaż wnękowy / Montaż dookienny

Rysunek techniczny przedstawiający szczegółowy przekrój poprzeczny prowadnicy aluminiowej stosowanej w systemach żaluzji fasadowych wraz z naniesionym wymiarowaniem w milimetrach. Profil ma kształt prostokątny o całkowitej szerokości 84,6 mm oraz wysokości 20 mm, z wyraźnie wydzieloną komorą główną oraz częścią funkcyjną przeznaczoną do prowadzenia mechanizmu żaluzji. Wewnątrz prowadnicy widoczna jest komora z dodatkową wkładką uszczelniającą o szerokości wewnętrznej 14,5 mm, w której znajduje się kanał dla trzpienia prowadzącego o maksymalnej średnicy 10 mm. Na schemacie zaznaczono kluczowe odległości montażowe: 62 mm od krawędzi zewnętrznej do osi pierwszej ścianki działowej oraz 72,5 mm do osi kanału prowadzącego. Konstrukcja profilu posiada charakterystyczne wyprofilowania krawędzi oraz wewnętrzne żebrowania wzmacniające, które zapewniają sztywność elementu. Całość dokumentacji technicznej przygotowana jest w formie czarno-białego schematu inżynieryjnego, umożliwiającego precyzyjne rozplanowanie montażu osłony względem stolarki okiennej.

Przekrój prowadnicy ościeżnicowej

Żaluzje fasadowe Z90 dane techniczne – Sterowanie żaluzjami ręcznymi

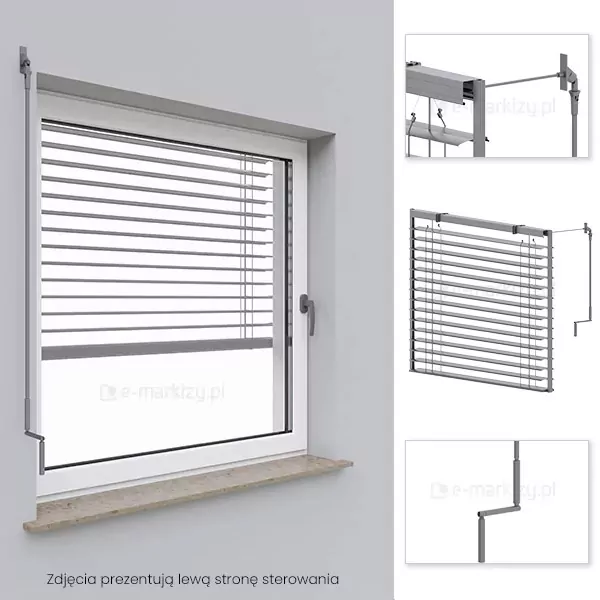

Żaluzją sterujemy ręcznie. Stronę sterowania ręcznego wybiera się patrząc od wewnątrz pomieszczenia. Przy sterowaniu żaluzją zewnętrzną z pomieszczenia, stosuje się przelotkę ścienną.

Na zdjęciu widoczny jest schemat rozmieszczenia przekładni korbowych w żaluzjach fasadowych Aluprof z napędem ręcznym. Przedstawiono optymalne lokalizacje mechanizmu korbowego w zależności od szerokości systemu i liczby modułów. Poprawne rozmieszczenie przekładni ułatwia komfortowe i efektywne sterowanie żaluzjami.

Rozmieszczenie przekładni korby względem innych elementów

Przelotka korby ręcznej do żaluzji fasadowych – element montażowy umożliwiający przeprowadzenie korby przez ścianę lub elewację. Stosowana w systemach żaluzji z napędem manualnym, zapewnia trwałość, estetykę i funkcjonalność obsługi.

Przelotka korby ręcznej – wymiary

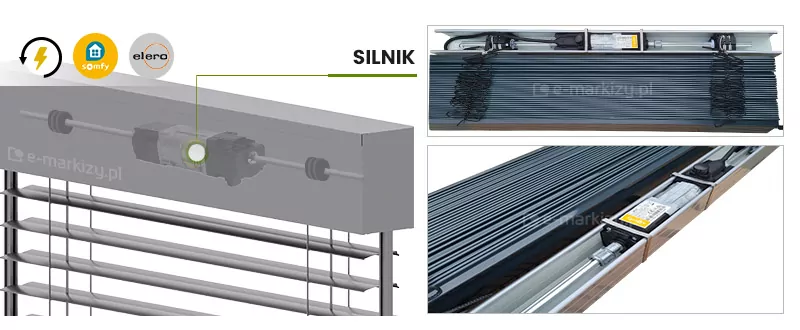

Grafika techniczna przedstawiająca system napędowy stosowany w produkcie żaluzje fasadowe Z90 Aluprof, składająca się z trzech paneli obrazujących montaż i umiejscowienie silnika elektrycznego. Główny panel po lewej stronie prezentuje trójwymiarową wizualizację górnej części żaluzji z półprzezroczystą kasetą osłonową w kolorze szarym, przez którą prześwituje centralnie zamontowany silnik rurowy osadzony w szynie głównej. Nad kasetą widnieją ikony renomowanych producentów automatyki, takich jak Somfy oraz Elero, sugerujące kompatybilność systemu z tymi napędami. Prawy górny panel to zdjęcie rzeczywiste przedstawiające widok z góry na otwartą szynę technologiczną, w której znajduje się kompaktowy silnik połączony z wałem napędowym oraz czarne, tekstylne drabinki zebrane w pakiet. Prawy dolny panel pokazuje zbliżenie pod kątem na ten sam mechanizm, eksponując precyzyjne spasowanie silnika wewnątrz aluminiowego profilu szyny oraz okablowanie wyprowadzone do sterowania. Żaluzje fasadowe Z90 na ilustracji posiadają lamele o charakterystycznym gięciu, a zastosowany napęd elektryczny umożliwia ich płynne podnoszenie, opuszczanie oraz precyzyjną regulację kąta nachylenia za pomocą pilota lub systemu inteligentnego domu. Całość grafiki ma charakter informacyjny, podkreślający estetykę ukrycia mechanizmów automatyki wewnątrz konstrukcji osłony.

Sterowanie żaluzjami elektrycznymi

Żaluzją sterujemy przewodowo lub bezprzewodowo za pomocą napędu elektrycznego. Przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony żaluzji.

Zobacz informacje o napędach Zobacz informacje o automatyce

Żaluzja Z90 Aluprof

Zastosowanie:
Żaluzja Z90 została zaprojektowana z myślą do zastosowania na zewnątrz budynków mieszkalnych i biurowych.

Charakterystyka wyrobu:

Są przeznaczone do montażu na otworach okiennych.
Ograniczają dostęp światła słonecznego do pomieszczenia.
Zwiększają udział światła rozproszonego w pomieszczeniu.
Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
Ograniczają przenikanie hałasu do wnętrza budynku.
Nie wydzielają toksycznych substancji w trakcie eksploatacji.
Emisja hałasu żaluzji z napędem i żaluzji zewnętrznych nie jest uważana za znaczące zagrożenie dla zdrowia i bezpieczeństwa.
Silniki posiadają stopień ochrony obudowy IP44 lub IP 54 (zależnie od typu silnika).
Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia.
Ruch w górę i dół odbywa się ręcznie z użyciem korby, za pomocą elektrycznego przełącznika lub zdalnie za pomocą pilota.
Osłony części ruchomych zostały zaprojektowane i wykonane w sposób zapewniający obsługującym bezpieczeństwo przy założeniu, że są prawidłowo eksploatowane.
Napęd elektryczny lub ręczny (korbowy).
Kolorystyka: RAL, FSM.

PARAMETRY TECHNICZNE –
Szerokość maksymalna: 5 m
Wysokość maksymalna: 5 m
Maksymalna powierzchnia (dla napędu korbowego): do 9 m2,
Szerokość lameli: 93,4 mm
Wysokość lameli: 12,9 mm
Wysokość blach osłonowych: 200, 250, 300, 340, 390, 440 mm
Szerokość blach osłonowych: 128 mm

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 93 W do 230 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 1,0 A ( w zależności od typu silnika )
– stopień ochrony IP 44, IP54
– czas pracy ciągłej od 4 do 6 min
– moment obrotowy od 6 do 20 Nm
– prędkość obrotowa od 24 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -25°C do + 70°C

Napęd ręczny: Korba:
Długość: 2/3 systemu
Kolor konstrukcji RAL, VSR, FSM
Zastosowanie Zewnętrzne

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) –

Odporność na obciążenie wiatrem 4 klasa (250Pa)
Dodatkowy opór cieplny ∆R 0,0
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
