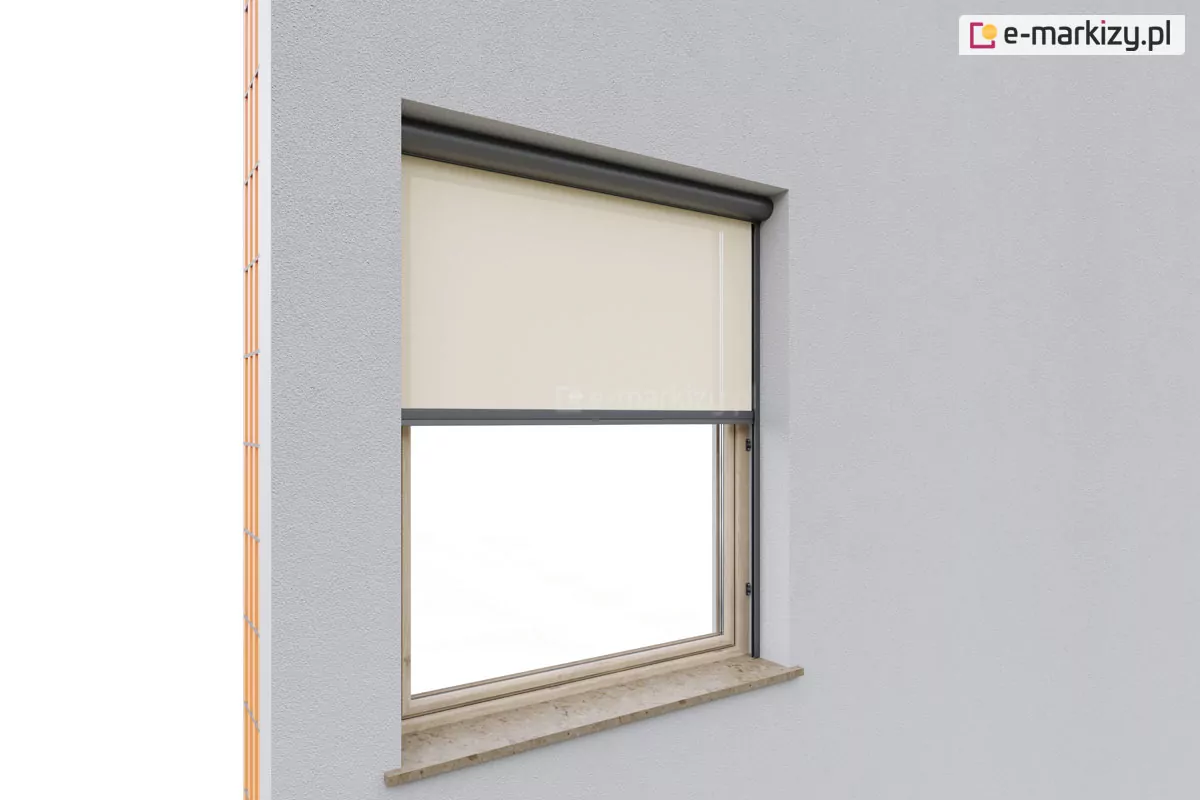

Nowoczesna fasada budynku mieszkalnego zbliżoną do stylu minimalistycznego, gdzie główną rolę pełni osłona okienna Refleksol 90 Selt z prowadnicami bocznymi. Tkanina screenowa w kolorze ciepłego beżu została częściowo opuszczona, zasłaniając górną część przeszklenia, co chroni wnętrze przed bezpośrednim nasłonecznieniem, a jednocześnie pozostawia dolną część szyby odkrytą. Dzięki temu uzyskano optymalny balans pomiędzy światłem dziennym a ochroną termiczną. Przez szybę widoczne jest przytulne wnętrze z szerokim parapetem pełniącym funkcję siedziska – z miękkimi poduszkami w pastelowych kolorach i tkaninach dekoracyjnych. Refleksol zamocowany jest w delikatnej, zaokrąglonej kasecie w kolorze antracytowym, tak, jak prowadnice, co podkreśla nowoczesny charakter okna. Tkanina ma subtelną, siatkową strukturę, która przepuszcza światło i pozwala na kontakt wzrokowy z otoczeniem przy zachowaniu prywatności.

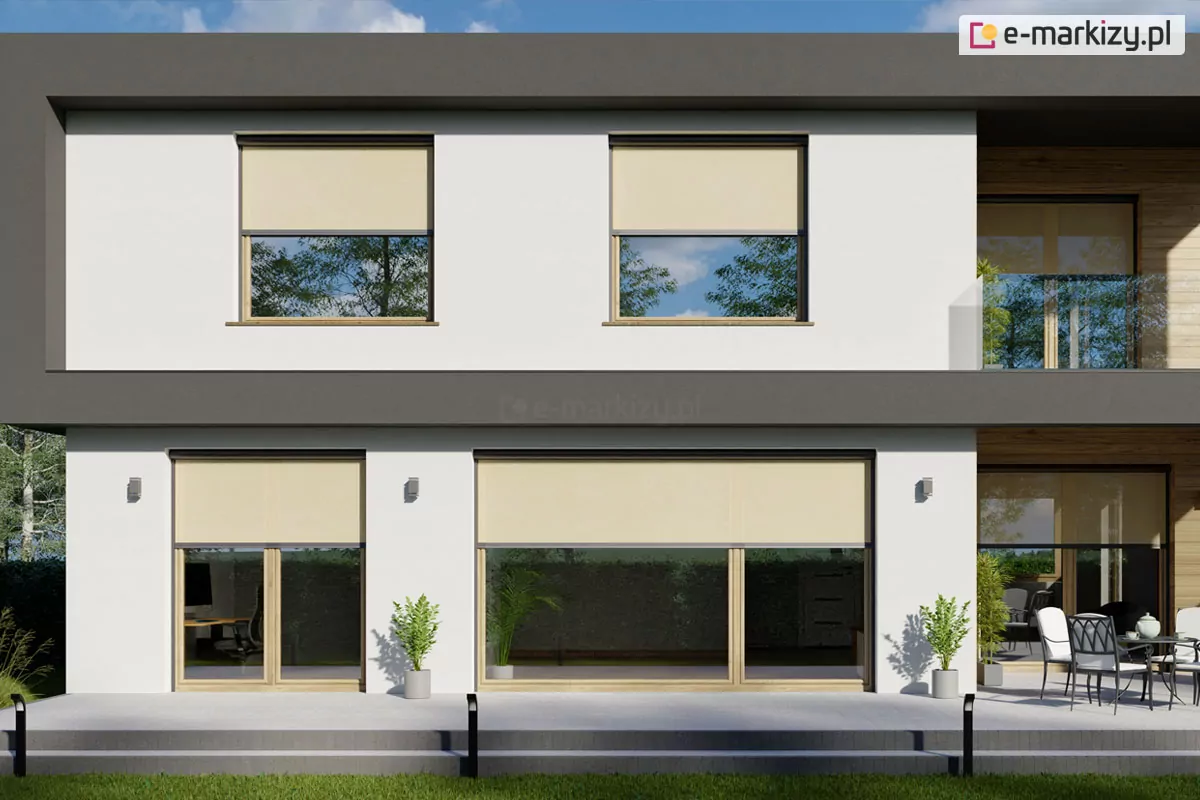

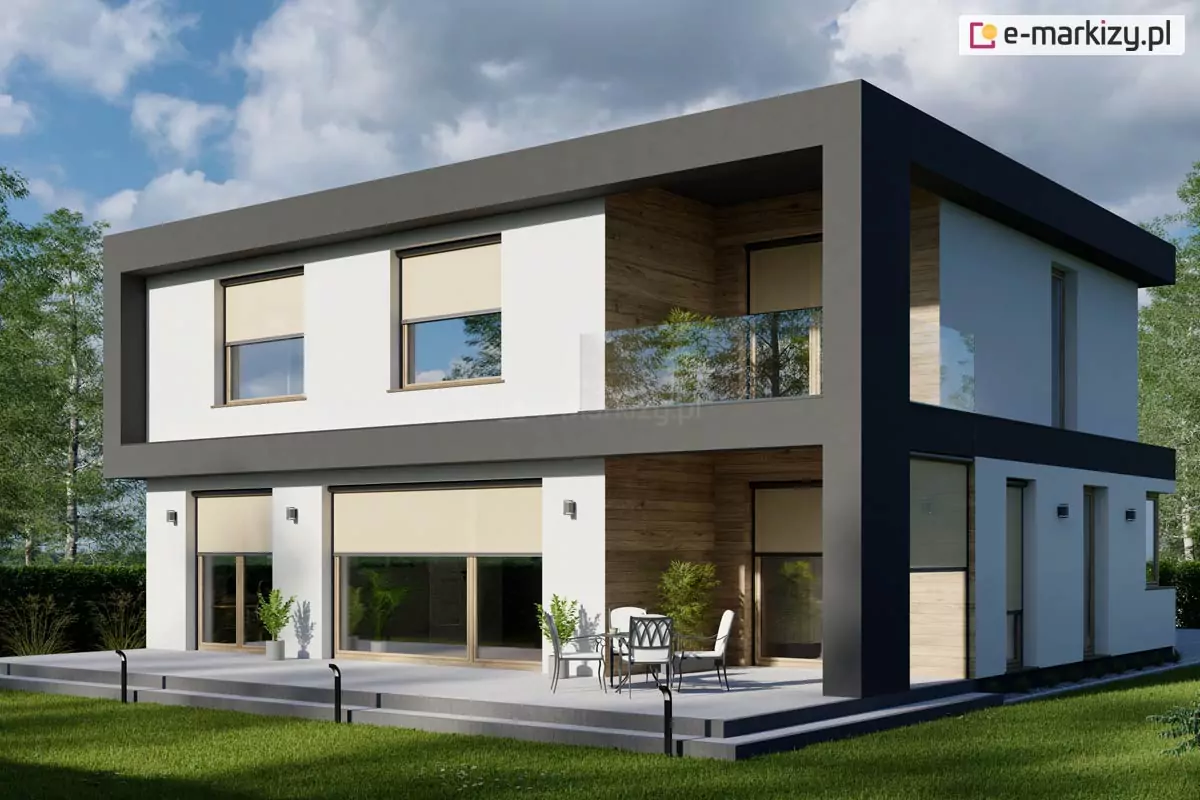

Zdjęcie prezentuje nowoczesny, dwukondygnacyjny budynek mieszkalny o minimalistycznej architekturze i jasnej elewacji, wyposażony w system zewnętrznych rolet typu screen w kolorze jasnego beżu. W górnej kondygnacji budynku znajdują się dwa symetrycznie umieszczone okna z drewnianymi ramami, częściowo zasłonięte roletami, w których widocznym odbiciu maluje się błękitne niebo z chmurami oraz korony drzew. Po prawej stronie piętra zaprojektowano otwarty taras z przeszkloną balustradą i widocznym segmentem drewnianej okładziny ściennej. Na parterze ulokowano duże, panoramiczne przeszklenia z widocznym wyjściem na przestronny, jasnoszary taras wyłożony płytami betonowymi, na którym rozmieszczono dekoracyjne rośliny w donicach oraz nowoczesny zestaw wypoczynkowy ze stołem i krzesłami ogrodowymi. Oknom i drzwiom tarasowym na parterze również towarzyszą zamontowane w górnych częściach kasety rolet screen, częściowo zacieniające wnętrza i redukujące wpadające promienie słoneczne. Bryłę budynku domyka ciemnoszara, grafitowa rama stropowa oraz attyka, tworząc wyrazisty kontrast z jasnymi ścianami. Wzdłuż tarasu widoczne są czarne, minimalistyczne oprawy oświetleniowe gruntowe, a przed budynkiem rozciąga się równo przycięty pas zielonego trawnika w pełnym świetle słonecznym.

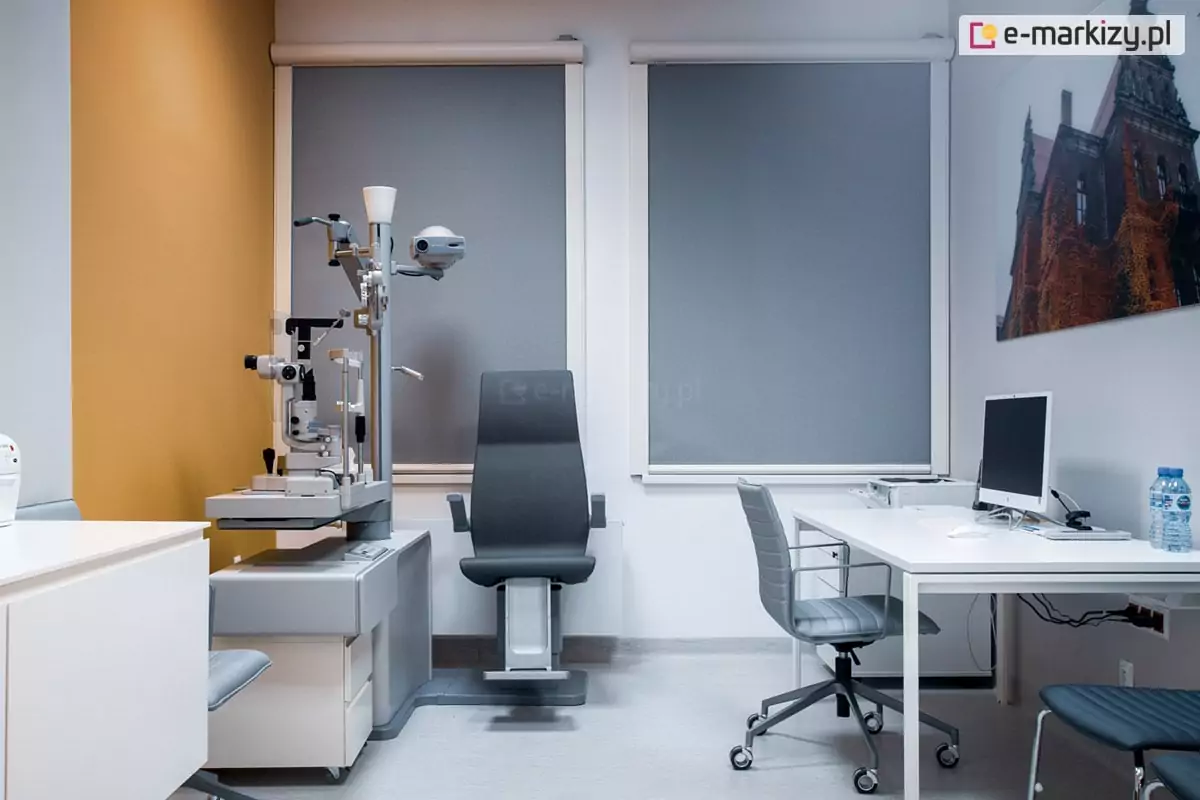

Nowoczesny gabinet medyczny wyposażony w stanowisko do diagnostyki okulistycznej z urządzeniem do badania oczu oraz ergonomicznym fotelem. Po prawej stronie znajduje się białe biurko z komputerem i krzesłem na kółkach. Na ścianie zawieszono wydruk fotograficzny przedstawiający zabytkowy budynek. Duże okna zasłonięte są wewnętrznymi roletami Refleksol 90 Selt, montowanymi w estetycznych, zaokrąglonych kasetach w kolorze białym. Tkanina o szarym odcieniu rozprasza światło dzienne, ograniczając olśnienie i poprawiając warunki pracy z komputerem i sprzętem medycznym.

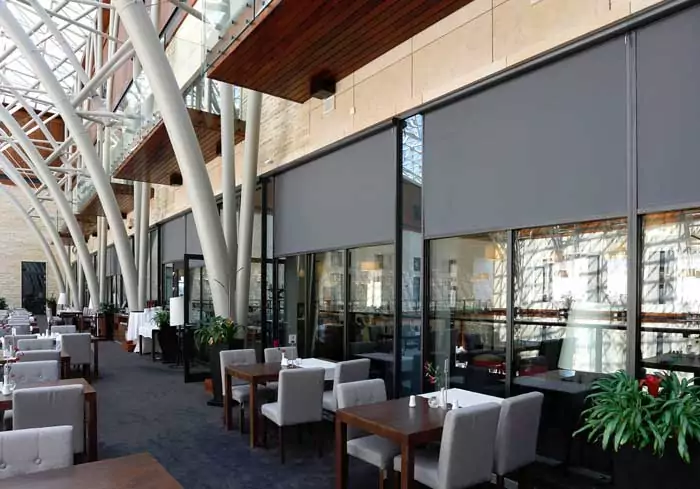

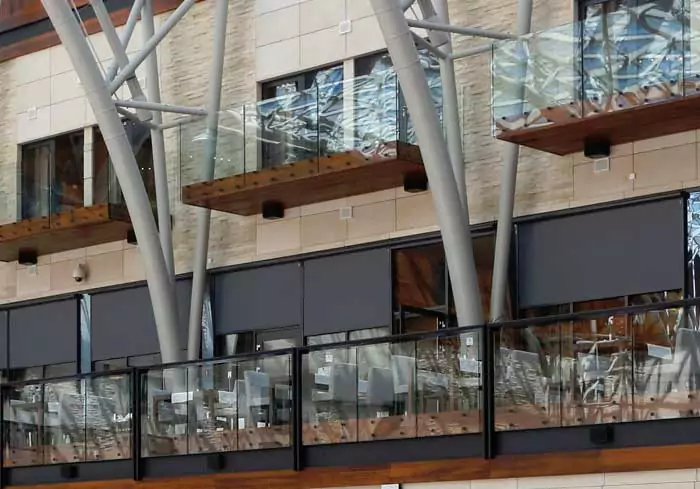

Wnętrze przeszklonego dziedzińca lub galerii handlowej, z widokiem na elegancką restaurację wkomponowaną w nowoczesną architekturę. Na dużych przeszkleniach zamontowane są zewnętrzne osłony przeciwsłoneczne Refleksol 90 Selt z tkaniną w kolorze ciemnoszarym, częściowo rozwinięte i osłaniające wnętrze lokalu. Rolety te mają formę screenów montowanych w kasetach, z pionowym prowadzeniem po bocznych prowadnicach. Po lewej i peawej stronie widoczne są stoliki z drewnianym blatem, tapicerowane krzesła w kolorze szarym oraz rośliny w donicach. Przestrzeń nad witrynami zdobią nowoczesne, łukowate podpory konstrukcyjne.

Refleksol 90 Aluprof – kaseta półokrągła

Szerokość: od 50 do 300 cm
Wysokość: od 40 do 400 cm
Napęd ręczny lub elektryczny
Montaż wewnętrzny lub zewnętrzny

od 645,00 zł z Vat z VAT

Skonfiguruj i poznaj cenę

Termin realizacji: ok. 14-21 dni roboczych

Transport cała Europa

Wyceń i skonfiguruj produkt

Trójwymiarowa wizualizacja techniczna przedstawiająca zewnętrzną osłonę przeciwsłoneczną refleksol 90 Aluprof w kolorze antracytowym na jednolitym białym tle. System składa się z aluminiowej kasety o charakterystycznym, zaokrąglonym profilu zamontowanej na szczycie konstrukcji, w której ukryty jest mechanizm nawojowy. Z kasety wyprowadzona jest gładka tkanina techniczna w kolorze jasnoszarym, która jest częściowo rozwinięta i napięta pomiędzy dwiema pionowymi prowadnicami bocznymi o prostokątnym przekroju. Dolna krawędź materiału wykończona jest poziomą listwą obciążającą, która porusza się wzdłuż prowadnic, zapewniając stabilność osłony. Cała konstrukcja ukazana jest pod kątem, co pozwala na dokładne przyjrzenie się budowie bocznego dekla kasety z widocznymi śrubami montażowymi oraz precyzyjnemu spasowaniu elementów konstrukcyjnych. Produkt charakteryzuje się nowoczesnym, minimalistycznym designem i solidnym wykonaniem, typowym dla profesjonalnych systemów przeciwsłonecznych montowanych na elewacjach budynków lub wnękach okiennych.

Refleksol 90 – R90

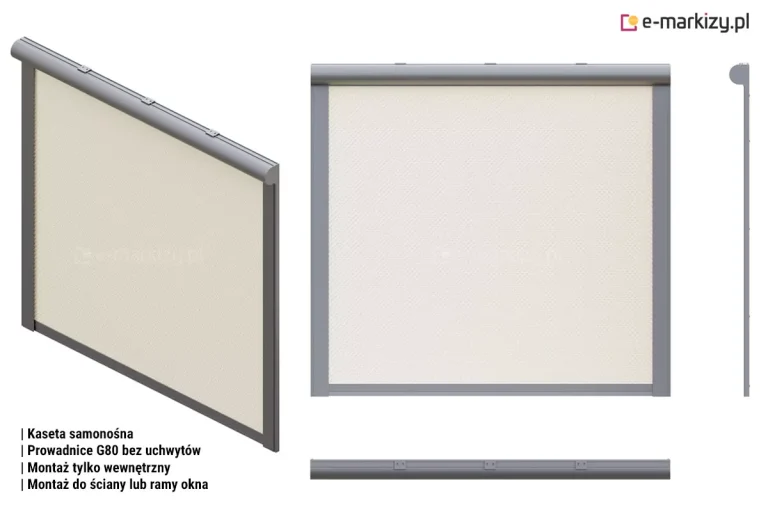

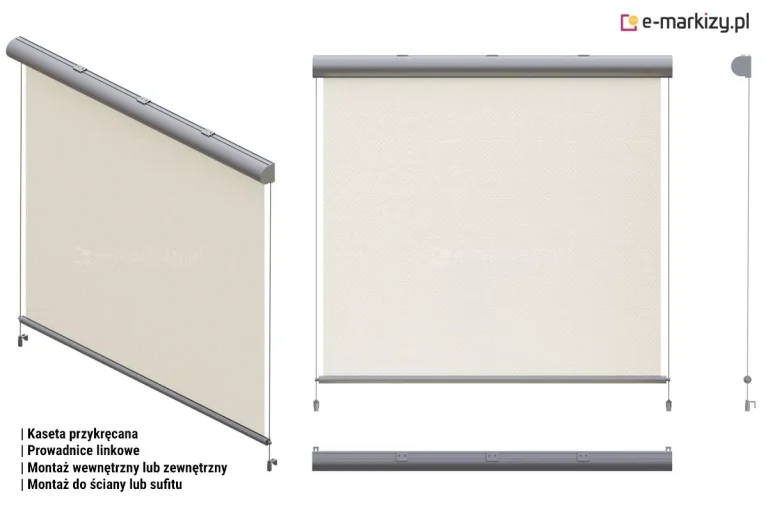

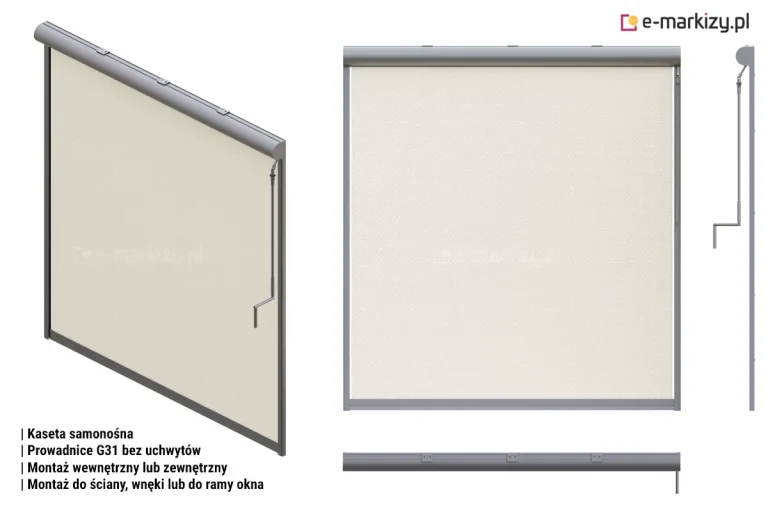

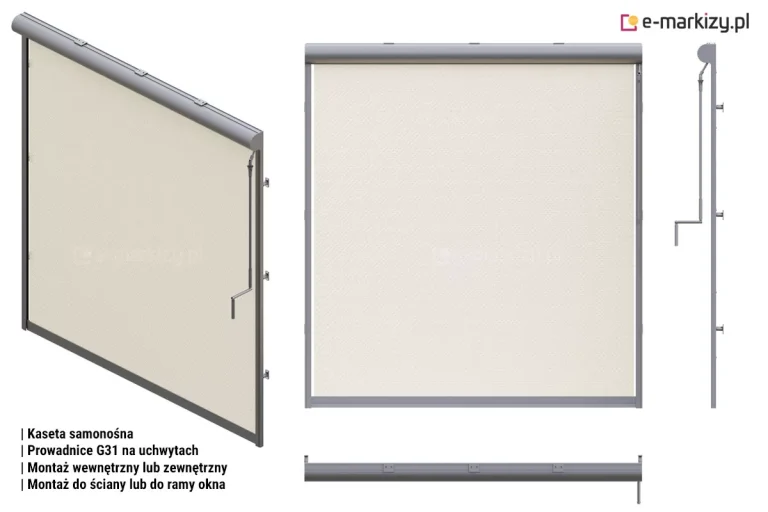

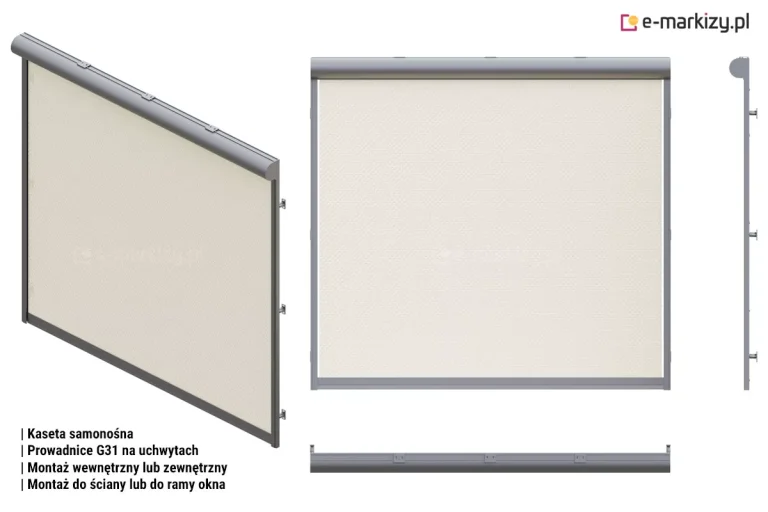

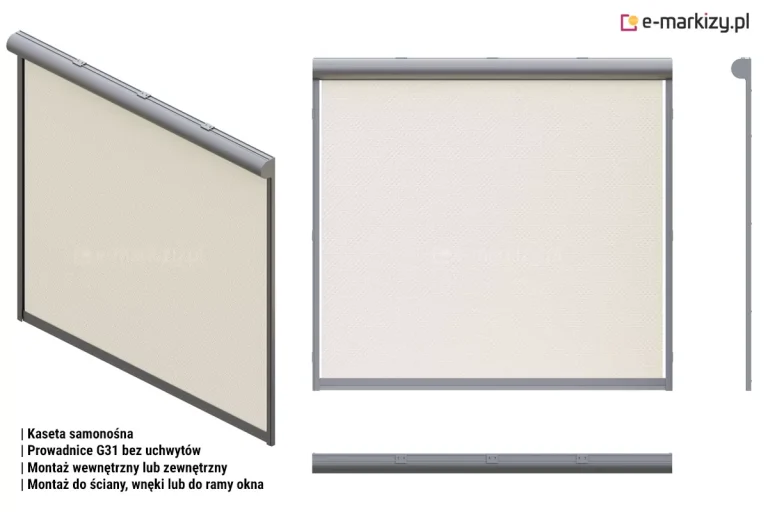

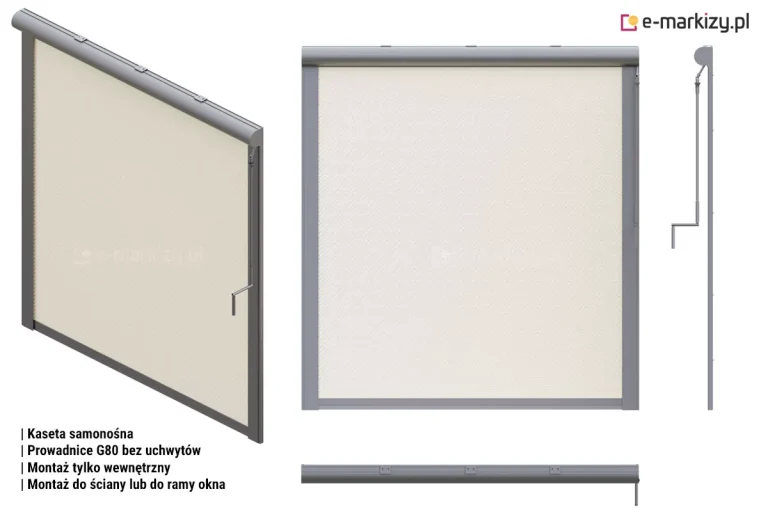

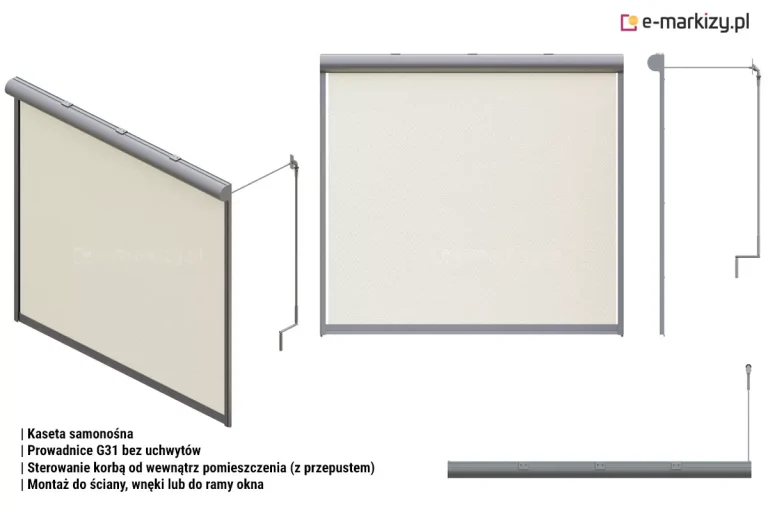

Refleksol 90 to system kasetowy. W zależności od dobranej konfiguracji może być wyposażony w profile przeciwwietrzne ANTYWIND, estetyczne linki z naciągiem lub funkcję pełnego zaciemnienia (wyłącznie do stosowania wewnątrz). Refleksol może mieć prowadnice listwowe z ekstrudowanego aluminium lub prowadnice linkowe ze stali nierdzewnej. System może występować również jako samonośny z prowadnicami G31 i G80 (montaż wewnątrz). Osłonę można doposażyć w silnik elektryczny i prowadnice boczne linkowe lub aluminiowe.

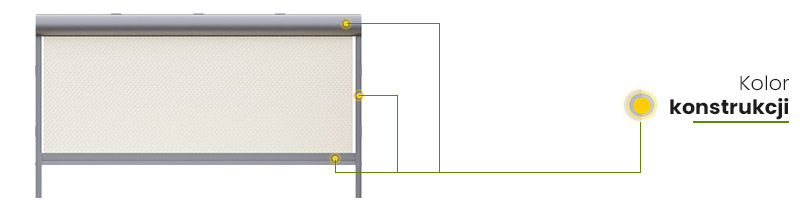

Rolety zaciemniające do powierzchni pionowych typu Refleksol to najlepsze rozwiązanie do zachowania stałej temperatury pomieszczeń nasłonecznionych. Konstrukcja refleksoli może być lakierowana na dowolny kolor z palety RAL. Dostępna jest szeroka gama tkanin o różnych właściwościach odbijających światło słoneczne.

Refleksol 90 Aluprof to odpowiednie rozwiązanie tam, gdzie kaseta systemu 103 może wydawać się zbyt duża. Przy wersji linkowej, maksymalna szerokość osłony to 3m, a wysokość 3m. Wersja z prowadnicami może zostać wykonana w maksymalnych wymiarach 3m szerokości oraz 4m wysokości.

Zobacz Galerię Zdjęć Refleksola Zobacz Instrukcję Pomiaru Refleksola

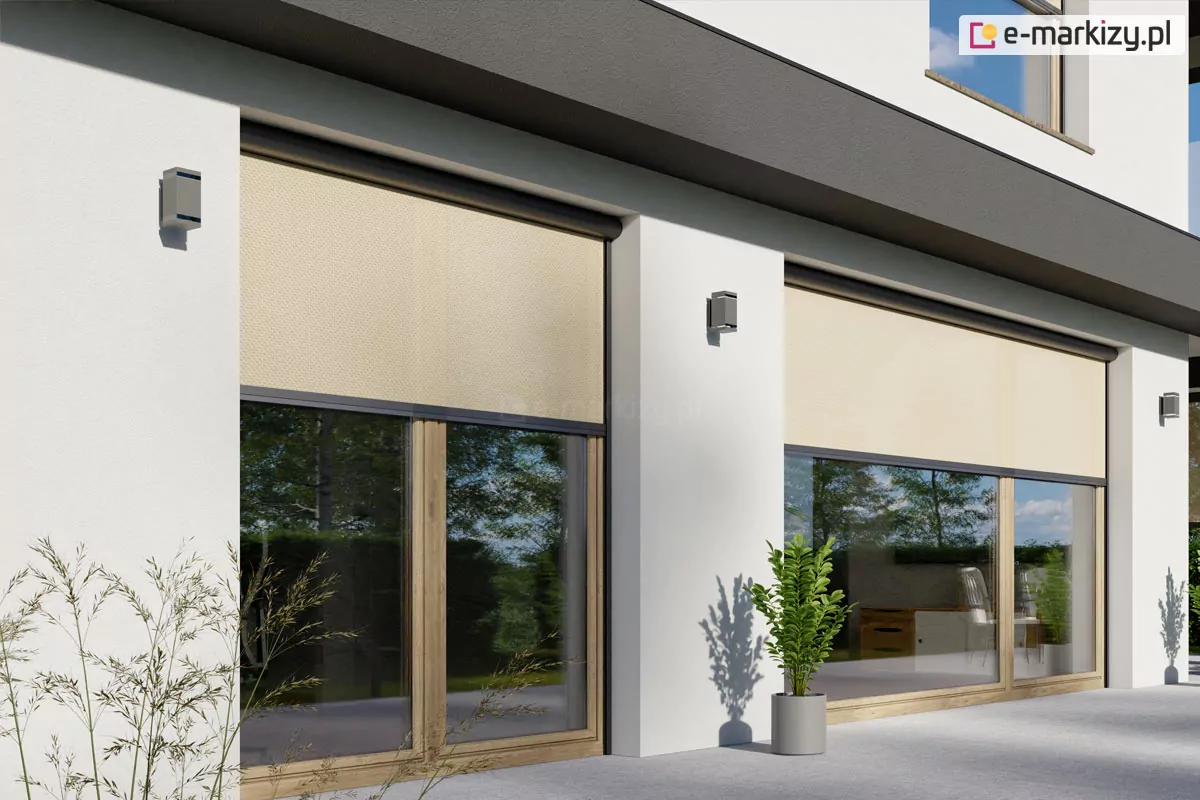

Fragment parterowej części elewacji budynku w stylu modernistycznym z dużymi przeszkleniami tarasowymi, zasłoniętymi zewnętrznymi osłonami Refleksol 90 Selt. System screenowy zastosowany na zdjęciu wyposażony jest w prowadnice boczne i estetyczne, zaokrąglone kasety, które harmonijnie łączą się z bryłą budynku. Jasnobeżowa tkanina screenowa, o drobno tkanej strukturze, częściowo zacienia okna, tworząc delikatny cień wewnątrz pomieszczeń. Dolna część szyb pozostaje odkryta, umożliwiając widok na zewnątrz – widać przez nie nowoczesne, drewniane meble oraz zieloną roślinność w ogrodzie. Elewacja utrzymana w jasnych kolorach kontrastuje z ciemnymi akcentami kaset i obramowań okiennych, a całość kompozycji podkreśla funkcjonalny i jednocześnie estetyczny charakter zastosowanych rozwiązań przeciwsłonecznych. Rośliny doniczkowe i cień rzucony przez liście na elewację dodają naturalnego charakteru przestrzeni tarasowej.

Cechy Charakterystyczne Refleksola

Kaseta z ekstrudowanego aluminium
Rewizja systemu od przodu kasety

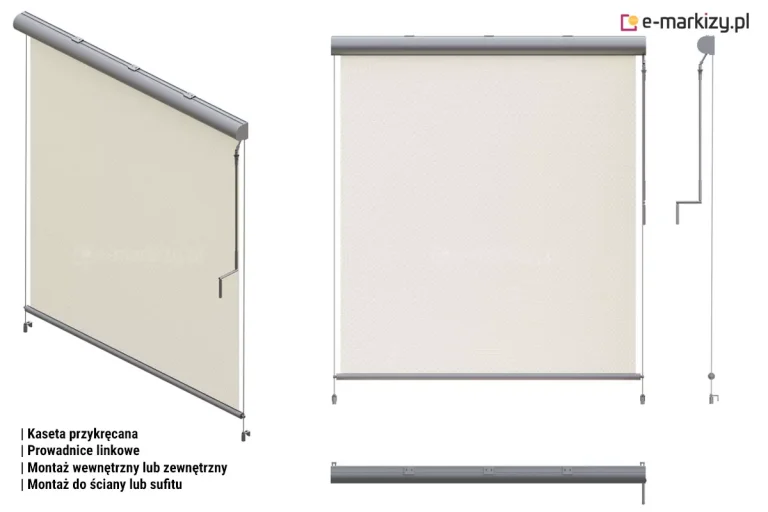

Prowadnice linkowe ze stali nierdzewnej lub prowadnice listwowe z ekstrudowanego aluminium

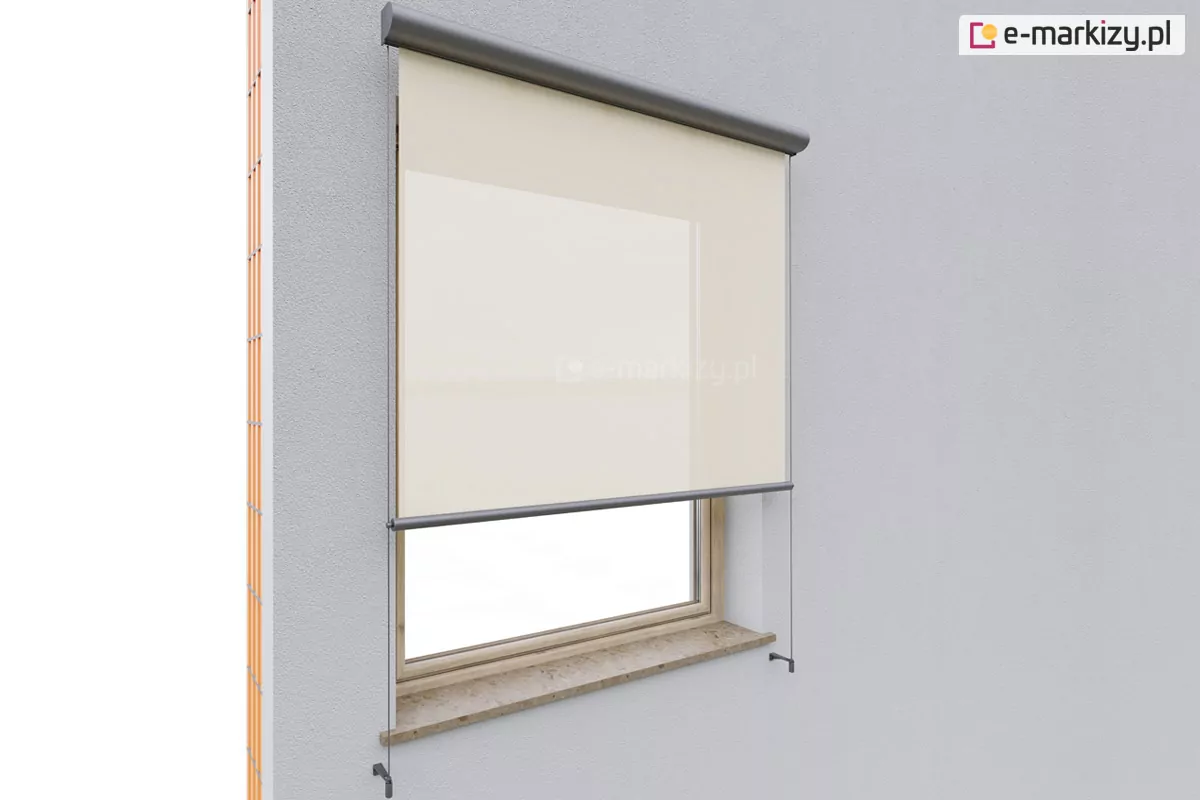

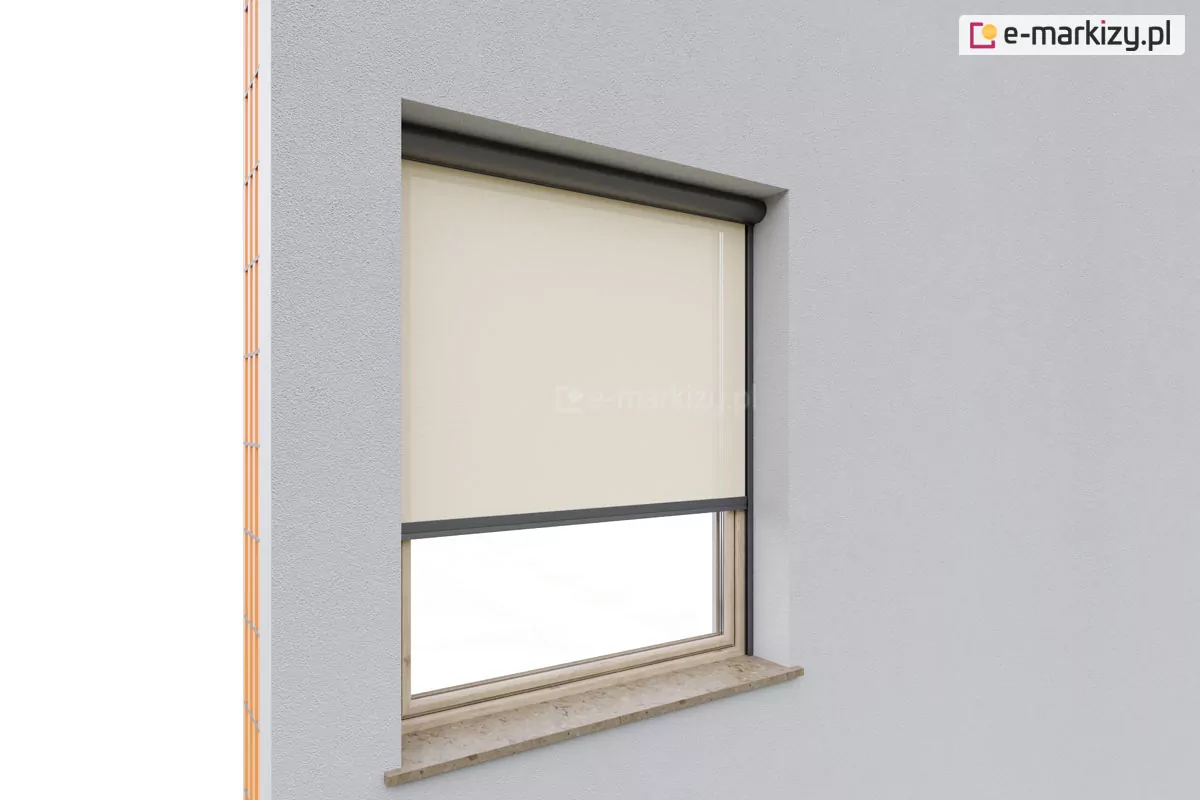

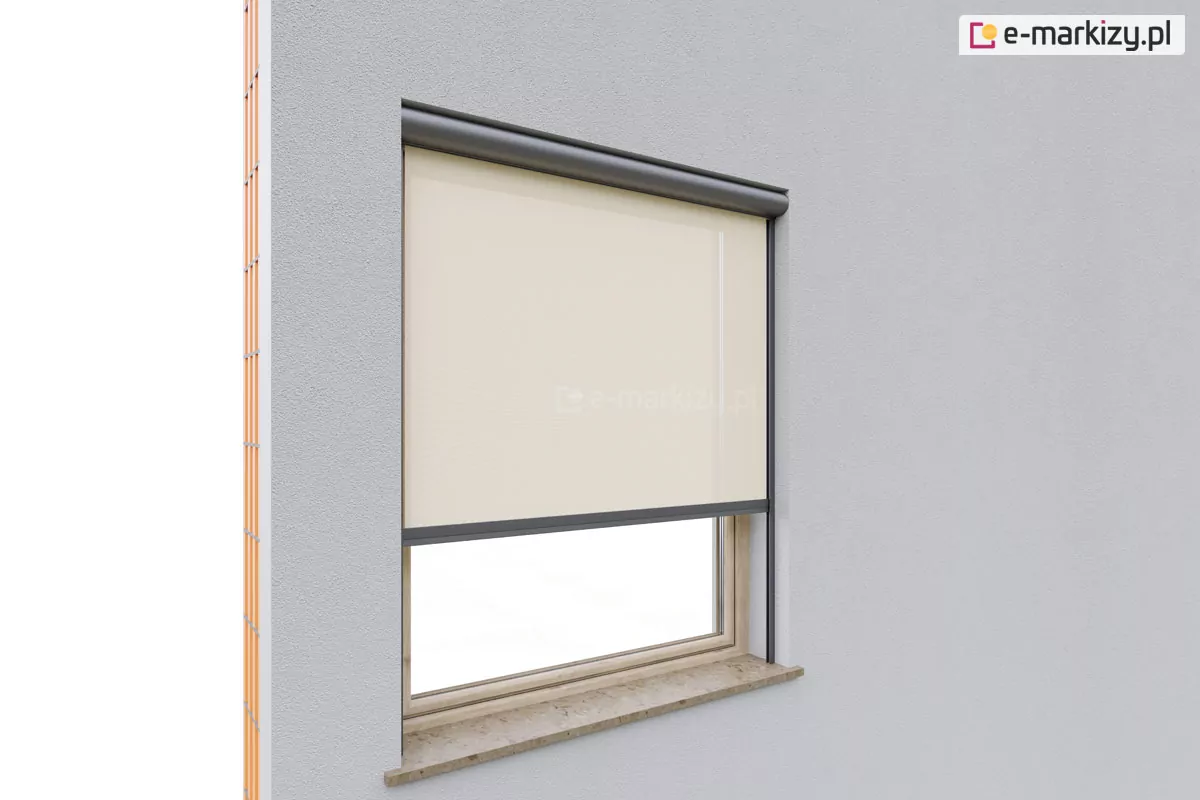

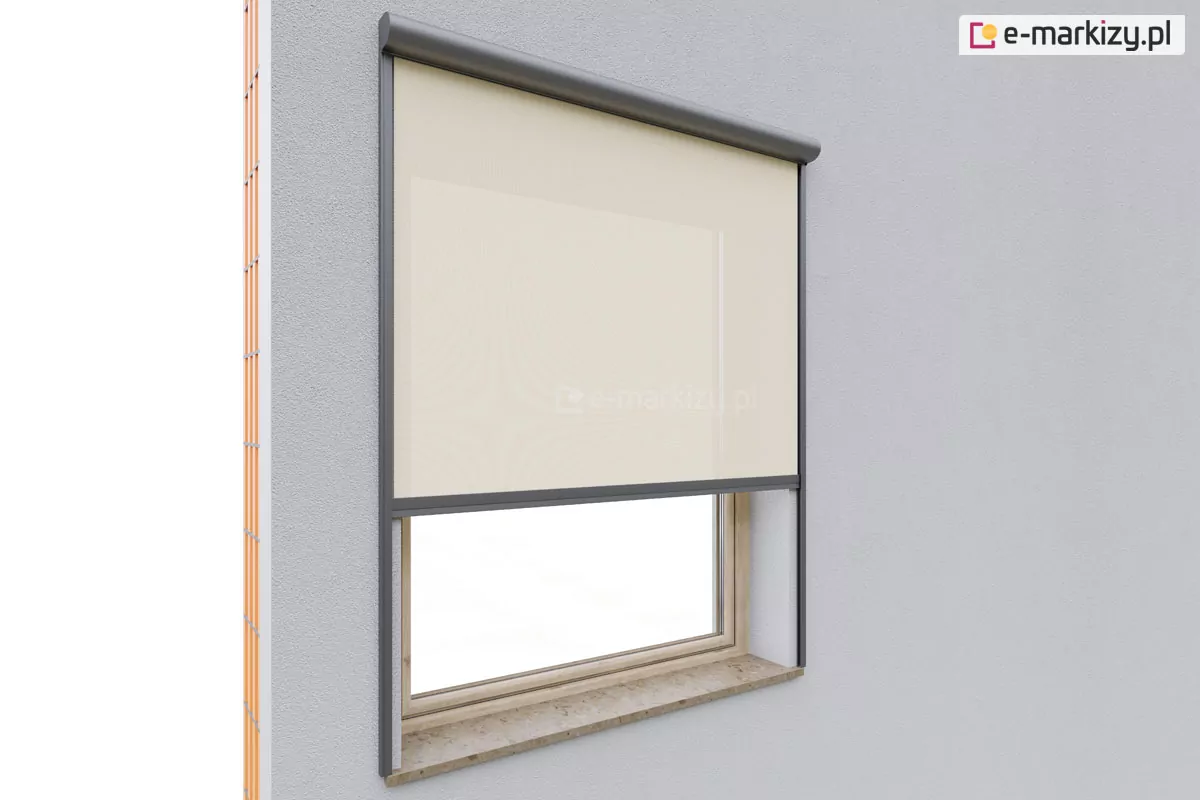

Montaż ścienny, wnękowy lub fasadowy
Szeroka gama tkanin
Konstrukcja lakierowana proszkowo

Szerokość od 0,5m do 3m
Wysokość od 0,4m do 4m
Napęd ręczny (korba) lub automatyczny
Kaseta półokrągła
Wymiary kasety: szer. 90mm, wys. 96mm
Średnica rury nawojowej: 63mm
Opcjonalny profil przeciwwietrzny ANTYWIND
Zastosowanie wewnętrzne lub zewnętrzne

Grafika techniczna na białym tle prezentuje cztery warianty sterowania i akcesoriów dedykowanych do rolet typu refleksol, ponumerowane kolejno od 1 do 4 w niebieskich kołach. Pod numerem 1 widoczna jest stalowa korba do sterowania ręcznego, zakończona wyprofilowanym uchwytem. Pozycja numer 2 przedstawia dwa cylindryczne silniki elektryczne w kolorze czerwonym i czarnym, przeznaczone do montażu wewnątrz rury nawojowej rolety. Pod numerem 3 zilustrowano akcesoria do sterowania automatycznego, w tym biały pilot zdalnego sterowania z przyciskami oraz ścienny sterownik z wyświetlaczem LCD. Numer 4 wskazuje na czujnik pogodowy w formie anemometru z trzema czaszami, służący do automatycznego zwijania rolety przy silnym wietrze.

Możliwe Opcje Rolety Screen Zip

Napęd ręczny (w standardzie)
Napęd elektryczny (opcja dodatkowo płatna)
Pilot z centralką (opcja dodatkowo płatna)
Czujniki wiatru lub słońca (opcja dodatkowo płatna)
Profil Przeciwwietrzny Antywind

Refleksol może być wyposażony w wiele dodatkowych opcji. Aby zobaczyć więcej i wycenić dodatkowe opcje, skonfiguruj swoją osłonę.

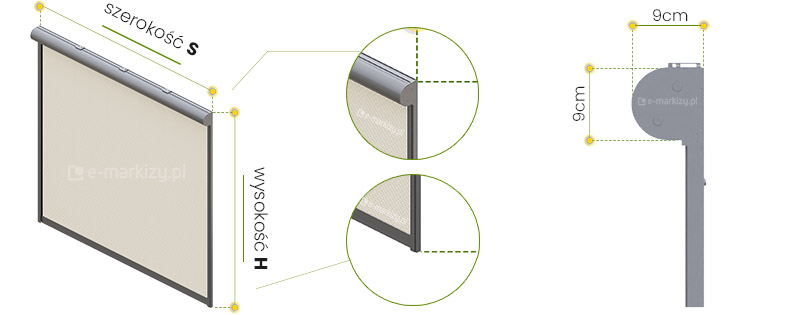

Schemat techniczny przedstawiający wymiarowanie i budowę zewnętrznej rolety typu refleksol 90 Aluprof na białym tle. Grafika składa się z trzech głównych części obrazujących produkt z różnych perspektyw. Po lewej stronie znajduje się wizualizacja 3D rozwiniętej rolety o pionowej orientacji z widoczną górną kasetą o zaokrąglonym kształcie oraz bocznymi prowadnicami utrzymującymi tkaninę. Nad kasetą umieszczono zieloną strzałkę dwustronną z podpisem szerokość (s), natomiast wzdłuż bocznej krawędzi znajduje się pionowa zielona strzałka z opisem wysokość (H). Środkowa część grafiki zawiera dwa powiększone detale w okręgach, które pokazują górne i dolne wykończenie systemu oraz precyzują miejsca pomiaru. Po prawej stronie widnieje przekrój boczny kasety refleksola, który precyzyjnie określa jej gabaryty. Kaseta ma kształt kwadratu z zaokrąglonym frontem, a jej wymiary to 9 cm wysokości oraz 9 cm głębokości, co zaznaczono za pomocą zielonych strzałek pomocniczych i wartości liczbowych. Całość ilustracji utrzymana jest w stonowanej kolorystyce szarości i beżu z wyraźnymi zielonymi elementami graficznymi służącymi do przekazania danych technicznych niezbędnych do prawidłowego pomiaru osłony przeciwsłonecznej.

Pomiar Refleksola

Refleksol 90 produkowany jest na wymiar. Przy prowadnicach linkowych maksymalna szerokość to 300cm a wysokość to 300cm, przy montażu na prowadnicach listwowych maksymalna szerokość to 300cm a wysokość to 400cm. Do zamówienia lub wyceny podajemy zawsze całkowity zewnętrzny wymiar osłony, łącznie z kasetą.

Zobacz Instrukcję Pomiaru Refleksola

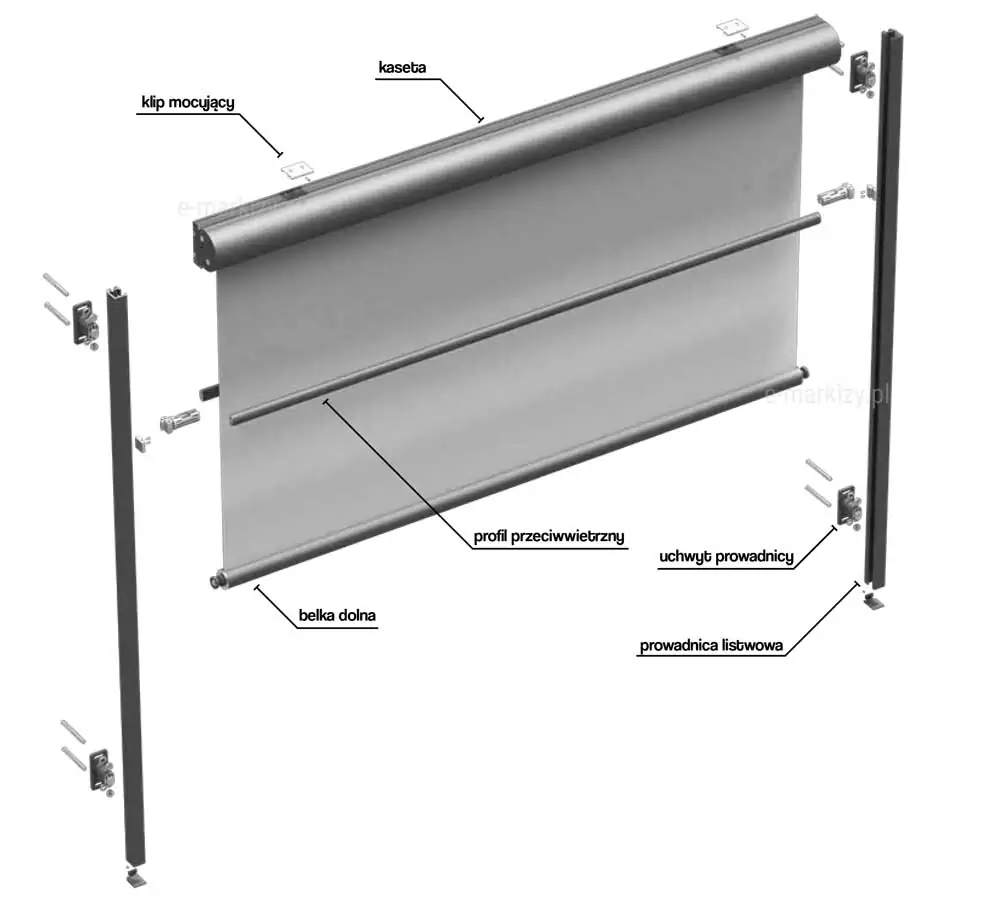

Rysunek techniczny typu „widok rozstrzelony” prezentujący szczegółową budowę i wszystkie komponenty składowe systemu refleksol 90 Aluprof na białym tle. Centralnym elementem grafiki jest częściowo rozwinięta roleta z tkaniną w kolorze szarym, od której odchodzą linie pomocnicze z podpisami wskazującymi na poszczególne części mechanizmu. Na górze widoczna jest aluminiowa kaseta o obłym kształcie, nad którą umieszczono dwa klipy mocujące służące do instalacji ściennej lub sufitowej. Pod kasetą, na powierzchni napiętej tkaniny, znajduje się poziomy profil przeciwwietrzny, a dolna krawędź materiału zakończona jest belką dolną. Po obu stronach rolety symetrycznie rozplanowano elementy montażowe prowadnic bocznych: pionowe prowadnice listwowe, uchwyty prowadnicy oraz zestawy kołków i śrub montażowych niezbędnych do przytwierdzenia konstrukcji do podłoża. Cały schemat jest monochromatyczny, wykonany w odcieniach szarości i czerni, co pozwala na wyraźne wyodrębnienie detali technicznych oraz zrozumienie sposobu składania i działania całego systemu osłonowego.

Refleksol 90 – Komponenty

– klip mocujący,
– kaseta refleksola,
– uchwyt prowadnicy,
– prowadnica listwowa,
– belka dolna,
– profil antywind (profil przeciwwietrzny)

Tabela przedstawiająca specyfikację techniczną dla systemów Refleksole Aluprof, określająca maksymalne wymiary szerokości i wysokości w zależności od wybranego modelu oraz grupy tkanin. W pierwszej kolumnie po lewej stronie wymienione są cztery typy systemów: 103, 90, 76 KORBA oraz 76 SILNIK. Kolejna kolumna zatytułowana MAX SZER określa maksymalną szerokość dla tych systemów, która wynosi odpowiednio 4,5 metra dla modelu 103, 3,0 metry dla modelu 90 oraz 2,6 metra dla obu wariantów modelu 76. Górny wiersz tabeli zawiera nazwy poszczególnych grup tkanin ułożone pionowo, są to kolejno: SOLTIS 99, VEROGLIM Acoustics, SUNWORKER, SOLTIS 92, SCREEN 350, SERGE 600, SERGE 1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}, SCREEN 550, SCREEN LUMINOUS, POLYSCREEN 314 BLACK OUT oraz AKRYLOWE TKANINY MARKIZOWE. Główna część tabeli podaje maksymalną wysokość dla danej tkaniny wyrażoną w metrach. Dla modelu 103 maksymalna wysokość wynosi 4,0 metry dla większości tkanin oraz 2,5 metra dla tkanin akrylowych markizowych. Dla modelu 90 wartości te wahają się od 4,0 metrów dla pierwszych czterech tkanin, przez 3,2 metra dla SCREEN 350, 2,5 metra dla SERGE 600 i POLYSCREEN 314 BLACK OUT, aż po 1,5 metra dla SERGE 1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}. W przypadku modelu 76 KORBA maksymalna wysokość to 2,6 metra dla większości materiałów, z wyłączeniem SERGE 1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}, dla którego pole pozostaje puste. Model 76 SILNIK posiada najbardziej restrykcyjne ograniczenia wysokości, wynoszące od 2,6 metra dla tkanin SOLTIS 99 i VEROGLIM, przez 2,4 metra dla SUNWORKER i SOLTIS 92, aż po wartości takie jak 1,8 metra dla SCREEN 350, 1,1 metra dla SERGE 600 i SCREEN 550, 0,9 metra dla SCREEN LUMINOUS oraz 1,6 metra dla tkaniny POLYSCREEN 314 BLACK OUT. Tabela jest kolorowa, z dominacją odcieni zieleni, żółci, pomarańczu i czerwieni, które prawdopodobnie sygnalizują stopień dopuszczalnych obciążeń.

Parametry Techniczne Refleksola

Szerokość maksymalna: 3 m
Wysokość maksymalna: 4 m (listwowa), 3m (linkowa)
Maksymalne pole powierzchni tkaniny: 12 m2, (listwowa), 9 m2 (linkowa)
Średnica rury nawojowej: 63
Prowadnice: Listwowe: G80 (wewnętrzna), GC30, GC30F, GC30FD, Linka fi 2,5 mm
Belka dolna: Fi 42, fi35, FP33 (zewn. i wewn.); FG42 z profilem wzmacniającym FG42R (wewn.)

Zobacz Dane Techniczne Zobacz Kartę Katalogową PDF

Komponenty do sterowania markizami Aluprof

Napęd i Automatyka do Refleksoli

Standardowo refleksol wyposażony jest w napęd ręczny, sterowany korbą (bez dopłaty)

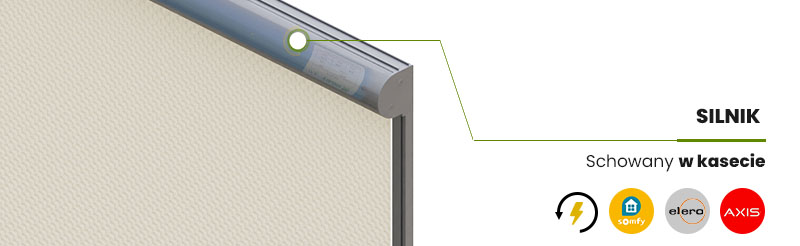

Za dopłatą refleksol możemy doposażyć w silnik elektryczny, który automatycznie zwija i rozwija osłonę.
Do osłony z silnikiem można dobrać Pilot bezprzewodowy z centralką sterującą
Do osłony z silnikiem można dobrać Czujnik wiatru, Czujnik słońca

Informacje o Napędach

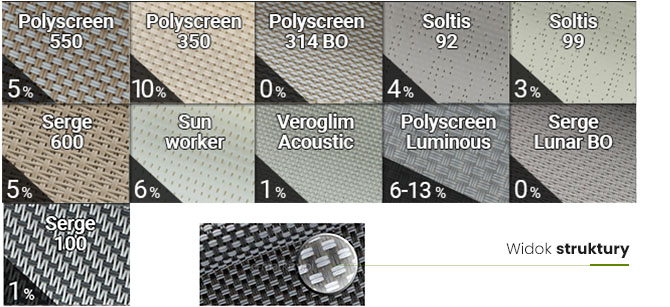

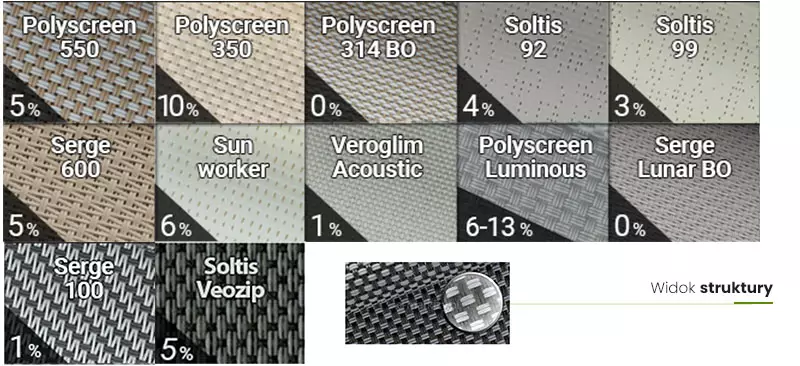

Zestawienie różnych rodzajów tkanin technicznych stosowanych w refleksolach 90 Selt, z podziałem na nazwy handlowe i procent przepuszczalności światła. Każda próbka prezentuje strukturę materiału w dużym zbliżeniu, z widocznym splotem włókien i dominującą kolorystyką. W górnej części znajdują się próbki materiałów w dwóch rzędach, od lewej do prawej: Rząd 1: Polyscreen 550 (5{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Polyscreen 350 (10{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Polyscreen 314 BO (0{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Soltis 92 (4{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Soltis 99 (3{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Rząd 2: Serge 600 (5{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Sunworker (6{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Veroglim Acoustic (1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Polyscreen Luminous (6–13{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Serge Lunar BO (0{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Rząd 3: Serge 100 (1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}), Soltis Veozip (5{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}) Przy 3 rzędzie, po prawej znajduje się powiększony „Widok struktury” – detal materiału w bardzo dużym zbliżeniu, ukazujący splot włókien w formie siatki oraz fragment przezroczystości tkaniny. Kolorystyka grafik utrzymana jest w tonacjach beżu, szarości, grafitu i czerni.

Kolory Tkanin Refleksoli

Szeroki wachlarz tkanin, pozwala na dopasowanie koloru rolety do architektury budynku oraz dobór odpowiedniego współczynnika przenikania promieni słonecznych. System wyposażony został w system naciągu tkaniny, który utrzymuje jej napięcie nawet na dużych powierzchniach. Tkaniny akrylowe to kolekcja stosowana głównie w markizach, tkaniny typu Screen są połączeniem PCV i poliestru, zależnie od wybranej grupy posiadają inne właściwości takie jak przepuszczalność światła czy dźwięku.

Zobacz Wzornik Tkanin Zamów Katalog Tkanin
