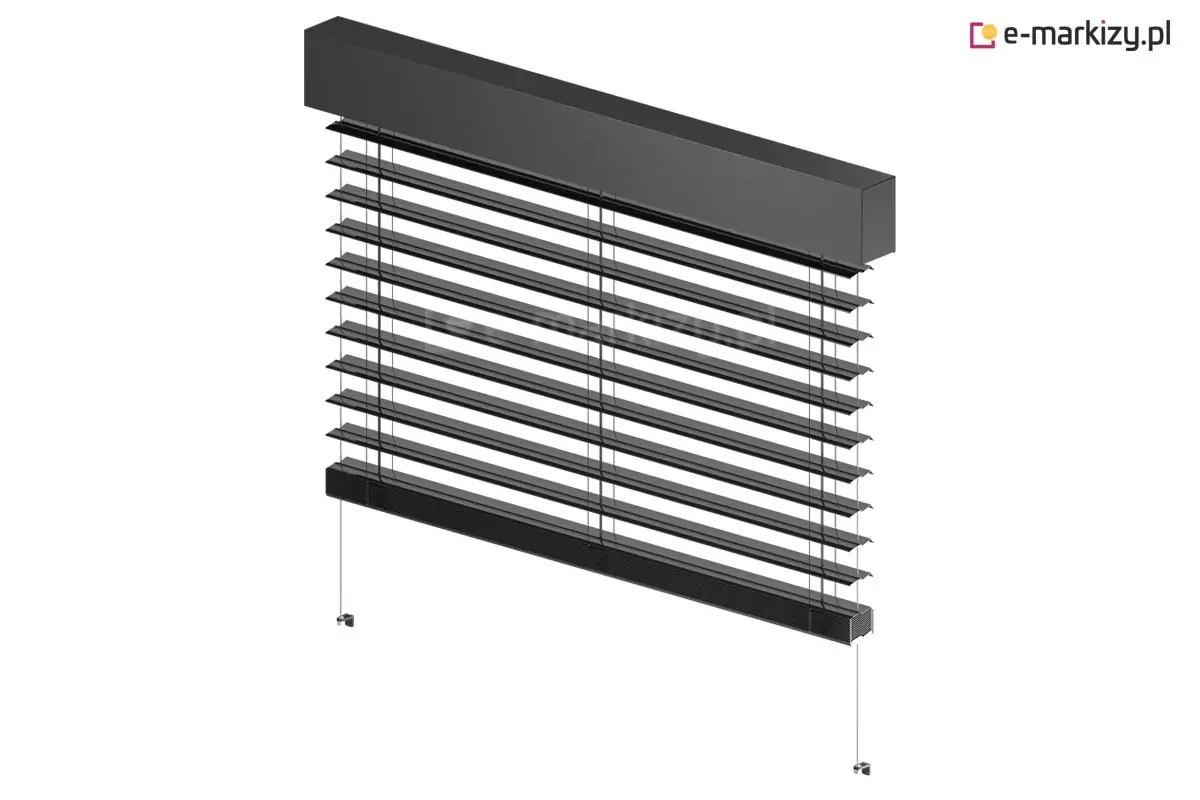

Wizualizacja przedstawia żaluzję fasadową Z90 w systemie linkowym z pełną zabudową kasetową górną, utrzymaną w nowoczesnej, antracytowej kolorystyce. Głównym elementem maskującym jest wysoka, prostopadłościenna kaseta osłonowa o gładkiej powierzchni, stworzona z blach osłonowych typu 4, która całkowicie skrywa rynnę górną wraz z mechanizmem napędowym. Poniżej kasety znajduje się pancerz złożony z poziomych lamel o profilu Z, które w dolnej części są maksymalnie domknięte, nachodząc na siebie pod kątem. Stabilizację boczną konstrukcji zapewniają pionowe, stalowe linki odciągowe, które przechodzą przez otwory w krawędziach lamel i są zakotwiczone do podłoża za pomocą estetycznych, metalowych uchwytów o niewielkich gabarytach. Całość systemu charakteryzuje się minimalistycznym designem, gdzie ciemne wykończenie wszystkich komponentów — od kasety, przez lamele, aż po belkę dolną — tworzy spójną wizualnie osłonę dedykowaną do nowoczesnych fasad budynków.

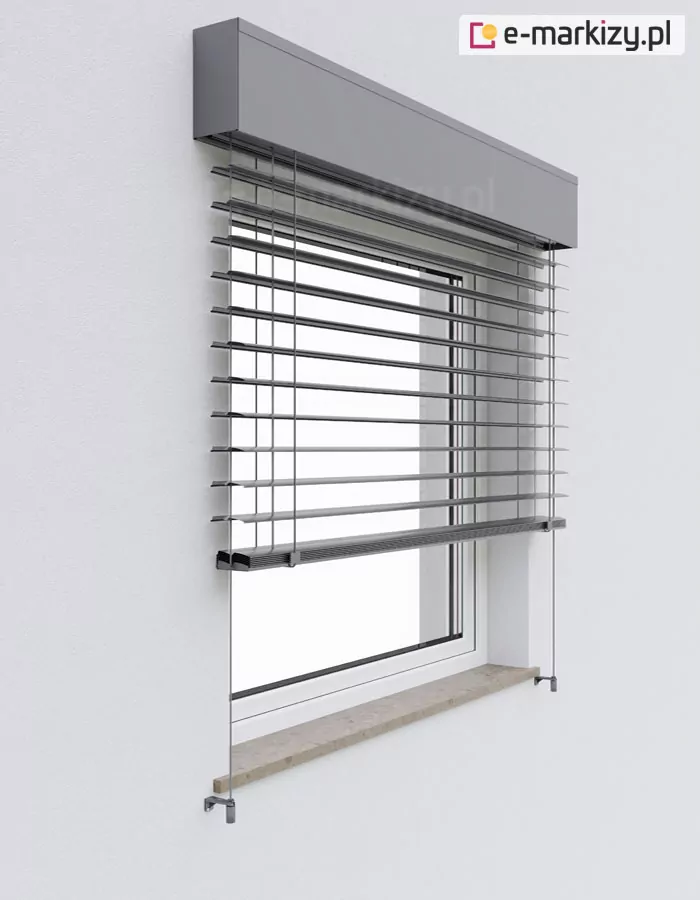

Wizualizacja przedstawia okno z zamontowaną żaluzją fasadową Z90 Aluprof w systemie linkowym z górną blachą osłonową, ukazane w perspektywie od strony zewnętrznej elewacji. Jasnoszara, gładka osłona o prostokątnym przekroju maskuje mechanizm sterujący zamontowany powyżej wnęki okiennej. Pancerz żaluzji składa się z poziomych lamel o profilu Z, które są częściowo opuszczone, zasłaniając górną i środkową część przeszklenia. Zamiast sztywnych prowadnic bocznych, system wykorzystuje pionowe stalowe linki stabilizujące, które przechodzą przez krawędzie lamel i są zakotwiczone do dolnej części ramy okiennej lub elewacji za pomocą metalowych uchwytów montażowych. Okno osadzone jest w gładkiej, jasnej ścianie budynku i wykończone na dole zewnętrznym parapetem o kamiennej strukturze, co tworzy nowoczesny i minimalistyczny efekt wizualny.

Wizualizacja przedstawia żaluzję fasadową Z90 Aluprof w systemie linkowym zamontowaną na wysokich drzwiach balkonowych, osadzoną w białej elewacji budynku. Górna część konstrukcji wyposażona jest w antracytową, gładką blachę osłonową typu 4, która maskuje mechanizm nawojowy ponad światłem otworu drzwiowego. Pancerz żaluzji składa się z poziomych aluminiowych lamel o profilu Z w kolorze antracytowym, które są częściowo opuszczone do połowy wysokości przeszklenia. Zamiast tradycyjnych prowadnic bocznych zastosowano dyskretne prowadzenie linkowe w postaci stalowych linek pionowych, które stabilizują krawędzie lamel i są zakotwiczone bezpośrednio w podłożu tarasu przed progiem drzwi. Nowoczesna stylistyka osłony kontrastuje z jasną ścianą, a brak masywnych elementów bocznych podkreśla lekkość i minimalistyczny charakter instalacji na dużym przeszkleniu balkonowym.

Zbliżenie przekroju lamela żaluzji Z90 box w charakterystycznym kształcie zbliżonym do litery Z. Po bokach lamela z obu stron widoczne sznurki drabinki, która odpowiada za pracę żaluzji - zarówno zwijanie, jak i zmianę kąta pochyłu lameli. Lamele w kolorze antracytowym z czarnymi tekstyliami pokazane zostały na tle szarej ściany.

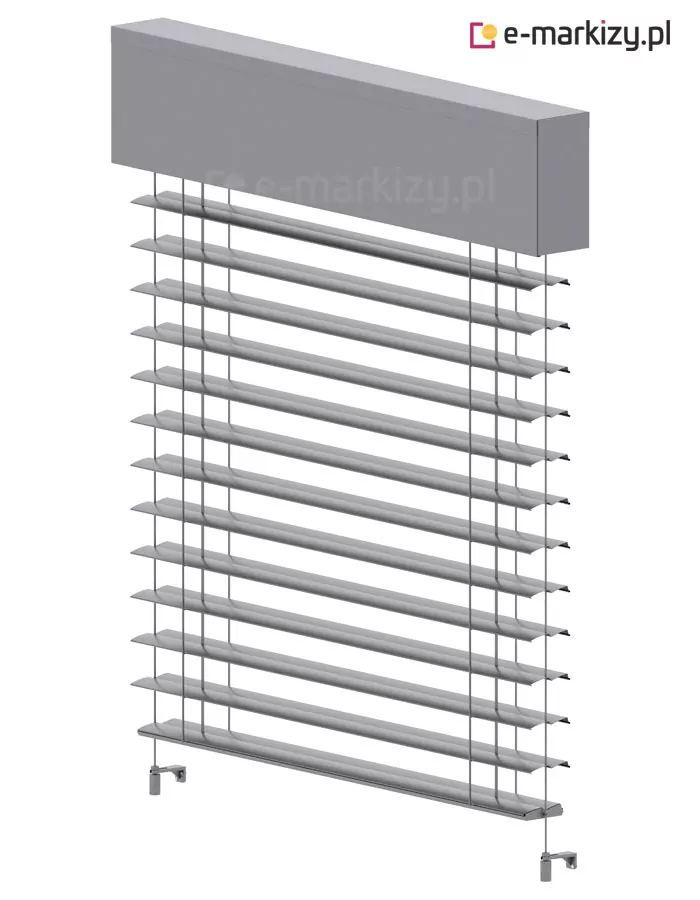

Grafika techniczna przedstawia żaluzję fasadową Z90 w systemie linkowym wyposażoną w prostokątną blachę osłonową, zaprezentowaną w jednolitej jasnoszarej kolorystyce. W górnej części konstrukcji znajduje się wysoka osłona o gładkiej powierzchni czołowej, która całkowicie maskuje szynę górną oraz mechanizmy sterujące. Poniżej osłony widoczny jest pancerz składający się z poziomych aluminiowych lamel o charakterystycznym przekroju w kształcie litery Z, które są połączone pionowymi tekstylnymi drabinkami. Stabilizację boczną systemu zapewniają dwie stalowe linki odciągowe biegnące przez krawędzie lamel, które u dołu są zakotwiczone do podłoża za pomocą estetycznych, metalowych uchwytów o walcowatym kształcie. Całość systemu wieńczy belka dolna, a brak sztywnych prowadnic bocznych nadaje konstrukcji wizualną lekkość, typową dla montażu linkowego z górną zabudową maskującą.

Grafika przedstawia system żaluzji fasadowej Z90 w wariancie z prowadzeniem linkowym bez blachy osłonowej, ukazany w dwóch ujęciach: ogólnym oraz w powiększonym detalu mechanizmu górnego. Lewa część wizualizacji pokazuje kompletny moduł żaluzji z odsłoniętą stalową rynną górną o profilu U, zamontowaną do podłoża za pomocą dwóch uchwytów. Poniżej znajduje się pancerz z poziomych lamel o profilu w kształcie litery Z, które są stabilizowane pionowymi linkami stalowymi. Prawy panel, ujęty w zieloną ramkę i połączony linią ze schematem głównym, prezentuje zbliżenie na sposób osadzenia rynny górnej w metalowym uchwycie mocującym oraz detale tekstylnych drabinek i taśm podtrzymujących lamele. Całość wykonana w technicznej, jasnoszarej kolorystyce na białym tle, obrazuje minimalistyczną konstrukcję systemu linkowego, która nie wymaga stosowania dodatkowych osłon i jest dedykowana do montażu we wnękach lub pod istniejącymi elementami elewacji.

Żaluzje fasadowe Z90 Aluprof linkowe

Szerokość: od 60 do 350 cm
Wysokość: od 60 do 400 cm
Napęd ręczny lub elektryczny
Montaż zewnętrzny
Opcjonalne blachy osłonowe

od 611,00 zł z Vat z VAT

Skonfiguruj i poznaj cenę

Termin realizacji: ok. 21-28 dni roboczych

Transport cała Europa

Wyceń i skonfiguruj produkt

Żaluzje fasadowe Z90 linkowe – Z90L

Żaluzje fasadowe Z90 linkowe posiadają lamele obustronnie wyprofilowane do wewnątrz co zapewnia im zwiększoną sztywność. Płynne sterowanie kątem pochyłu lameli daje możliwość swobodnej regulacji natężenia światła w zależności od indywidualnych oczekiwań, poprawiając tym samym komfort użytkowania pomieszczenia.

Żaluzje fasadowe to nowoczesne osłony okienne znacznie zwiększające komfort przebywania w pomieszczeniu. Nie tylko chronią przed wścibskimi spojrzeniami i zaciemniają wnętrze, ale również niwelują niepożądane odbicia światła. Żaluzja fasadowa przy kompleksowym użyciu znacznie zmniejsza nagrzewanie się wnętrza domu, odbijając promienie słoneczne i utrzymując chłodne powietrze.

Żaluzja fasadowa Z90L Aluprof to osłona przeciwsłoneczna zewnętrzna, zamontowana do wnęki nad oknem, w której podnoszenie i opuszczanie lameli, wykonanych z pasków aluminium, realizowane jest z użyciem mechanizmu elektrycznego z układem napędowym połączonym z wyrobem sterującym lub uruchamiane ręcznie za pomocą mechanizmu z korbą.

Zobacz Galerię Zdjęć Żaluzji Zobacz Instrukcję Pomiaru Żaluzji

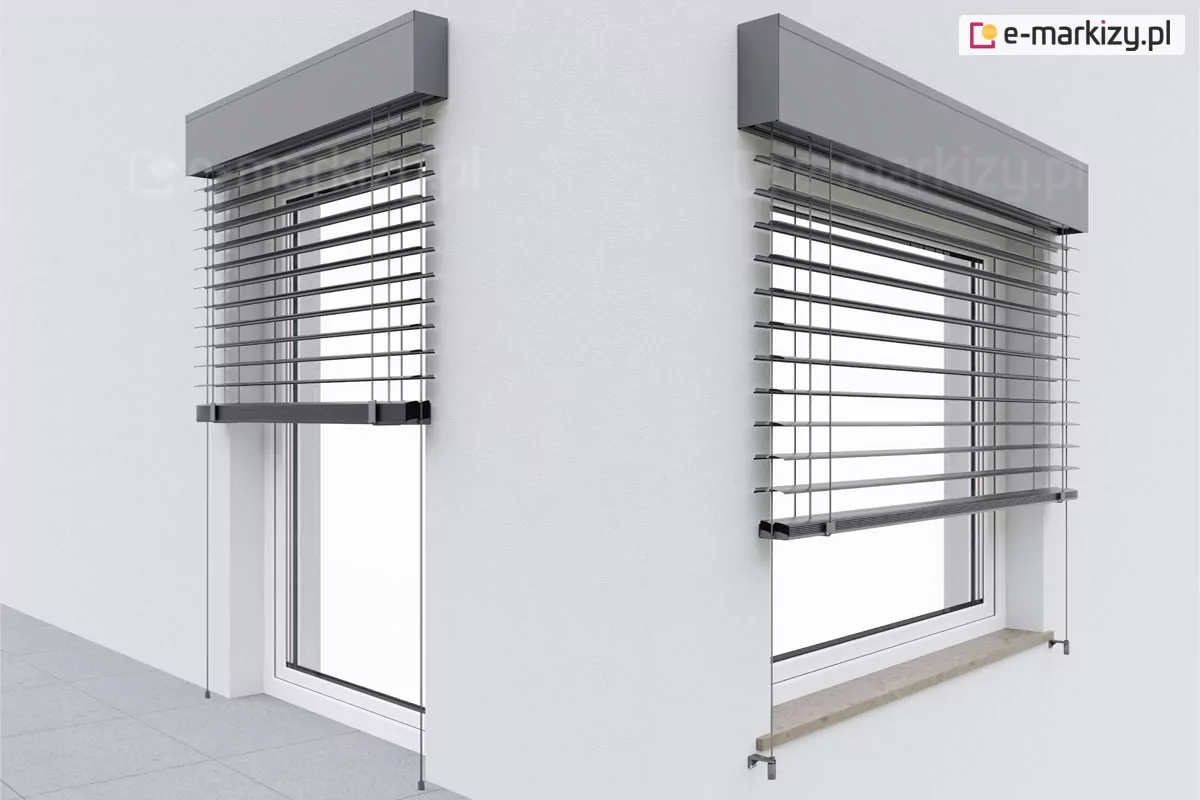

Nowoczesne zewnętrzne żaluzje fasadowe Aluprof w kolorze grafitowym zamontowane na dwóch oknach. Po lewej stronie widoczne jest wysokie okno sięgające od posadzki, otoczone płytkami podłogowymi w odcieniu jasnej szarości, z żaluzją opuszczoną do połowy i prowadzoną po cienkich stalowych linkach. Po prawej stronie znajduje się klasyczne okno z kamiennym parapetem, wyposażone w identyczny system lamel aluminiowych, również w pozycji częściowo otwartej. Oba systemy mają minimalistyczne, prostokątne kasety maskujące nad oknami, idealnie dopasowane kolorystycznie do lameli. Całość prezentuje nowoczesną estetykę elewacji i systemów osłon przeciwsłonecznych.

Żaluzej fasadowe Z90 linkowe – cechy

Lamele w kształcie litery Z zapewniające większe zaciemnienie
Zawinięte otwory w lamelach chroniące tasiemki przed przetarciem
Płynne sterowanie kątem pochyłu lameli umożliwiające swobodną regulację natężenia światła
Sworznie ze stopu cynku i aluminium
Elementy tekstylne z poliestru utrwalane termicznie, odporne na rozciąganie, przecieranie i oddziaływanie promieni UV, drabinki wzmocnione aramidem
Szeroka gama kolorystyczna
Konstrukcja lakierowana proszkowo
Opcja tworzenia dowolnej ilości modułów

Szerokość od 0,6m do 3,5m
Wysokość od 0,6m do 4m
Pióra w kształcie litery Z
Prowadnica linkowa ze stali ocynkowanej o średnicy 3 mm z oplotem poliamidowym
Napęd ręczny (korba) lub automatyczny
Możliwość zastosowania prowadnicy listwowej (Z90)
Zastosowanie zewnętrzne

Grafika przedstawia zestawienie pięciu opcji sterowania i wyposażenia dodatkowego dla żaluzji fasadowych C80, oznaczonych kolejno cyframi w niebieskich kołach. Pod numerem pierwszym znajduje się korba do ręcznej obsługi żaluzji, zakończona wyprofilowanym uchwytem i hakiem. Punkt drugi ukazuje elektryczny silnik tubowy z widocznym przewodem zasilającym oraz głowicą napędową, służący do automatycznego podnoszenia i opuszczania lameli. Trzecia opcja prezentuje zestaw do sterowania radiowego, składający się z nowoczesnego pilota z przyciskami oraz ściennego sterownika z wyświetlaczem LCD. Pod numerem czwartym widoczny jest czujnik pogodowy, tak zwany anemometr, wyposażony w trzy czasze do pomiaru prędkości wiatru, który chroni żaluzje przed uszkodzeniem. Ostatni, piąty element, to przekrój przez górną osłonę żaluzji, pokazujący mechanizm zwijający ukryty wewnątrz metalowej kasety osłonowej.

Możliwe opcje żaluzji

Napęd ręczny (w standardzie)
Napęd elektryczny (opcja dodatkowo płatna)
Pilot z centralką (opcja dodatkowo płatna)
Czujniki wiatru lub słońca (opcja dodatkowo płatna)
Blacha osłonowa (opcja dodatkowo płatna)

Żaluzja fasadowa może być wyposażona w wiele dodatkowych opcji. Aby zobaczyć więcej i wycenić dodatkowe opcje, skonfiguruj swoją osłonę.

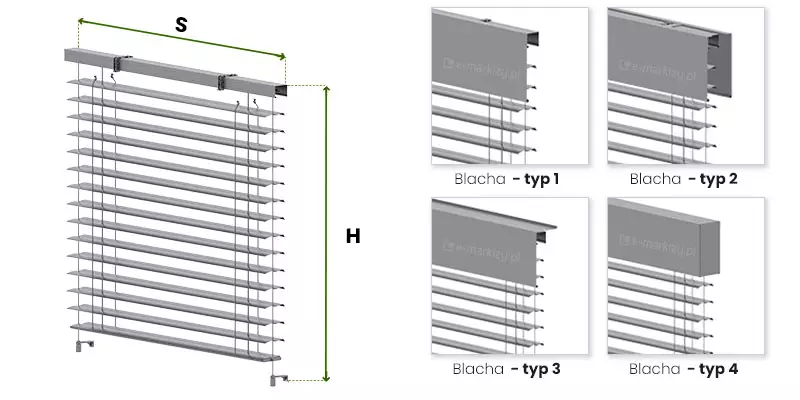

Schemat techniczny prezentujący pomiar żaluzji fasadowych Z90 z prowadnicami linkowymi ukazany w kilku ujęciach. Po lewej widok systemu żaluzji fasadowej ukazujący osłonę z przodu żaluzji z poziomymi lamelami oraz oznaczeniami wymiarów: szerokość (S) i wysokość (H), zaznaczonymi zielonymi strzałkami. Główny rysunek przedstawia całą żaluzję z prowadnicami bocznymi linkowymi i górną listwą mocującą. Po prawej stronie znajdują się cztery mniejsze ilustracje prezentujące przekroje różnych wariantów montażu osłony górnej (blachy maskującej), opisanych jako „Blacha – typ 1”, „Blacha – typ 2”, „Blacha – typ 3” i „Blacha – typ 4”. Każdy z typów pokazuje inny sposób zabudowy górnej części żaluzji. Zielone strzałki przy każdym typie wskazują wymiar wysokości (H). Tło białe, grafika w odcieniach szarości z elementami oznaczeń w kolorze zielonym i czarnym.

Pomiar żaluzji fasadowej

Żaluzje fasadowe Z90 linkowe produkowane są na wymiar. Maksymalna szerokość to 350cm a wysokość to 400cm. Do zamówienia lub wyceny podajemy zawsze całkowity zewnętrzny wymiar żaluzji, łącznie z kasetą.

Zobacz Instrukcję Pomiaru Żaluzji

Lamele w kształcie litery Z

Zawinięte brzegi zapewniają dodatkową wytrzymałość oraz wyciszenie, a płynne sterowanie kątem pochyłu lameli umożliwia swobodną regulację natężenia światła

Żaluzja standardowo wyposażona jest w prowadnice listwowe, to najbardziej popularny model prowadnicy. Przy zamówieniu można wybrać także prowadnice podtynkowe lub ościeżnicowe, które montowane są wyłącznie we wnęce okna.

Informacje o Blachach Osłonowych

Zobacz Dane Techniczne

Grafika techniczna na białym tle prezentuje cztery warianty sterowania i akcesoriów dedykowanych do rolet typu refleksol, ponumerowane kolejno od 1 do 4 w niebieskich kołach. Pod numerem 1 widoczna jest stalowa korba do sterowania ręcznego, zakończona wyprofilowanym uchwytem. Pozycja numer 2 przedstawia dwa cylindryczne silniki elektryczne w kolorze czerwonym i czarnym, przeznaczone do montażu wewnątrz rury nawojowej rolety. Pod numerem 3 zilustrowano akcesoria do sterowania automatycznego, w tym biały pilot zdalnego sterowania z przyciskami oraz ścienny sterownik z wyświetlaczem LCD. Numer 4 wskazuje na czujnik pogodowy w formie anemometru z trzema czaszami, służący do automatycznego zwijania rolety przy silnym wietrze.

Napęd i automatyka do żaluzji

Standardowo żaluzja wyposażona jest w napęd ręczny, sterowany korbą (bez dopłaty)
Za dopłatą żaluzję możemy doposażyć w silnik elektryczny, który automatycznie zwija i rozwija osłonę.
Do osłony z silnikiem można dobrać Pilot bezprzewodowy z centralką sterującą
Do osłony z silnikiem można dobrać Czujnik wiatru, Czujnik słońca

Informacje o Automatyce Informacje o Napędach

Ilustracja techniczna przedstawiająca budowę żaluzji fasadowej Z90 Selt, z oznaczeniem poziomych lameli aluminiowych oraz tekstylnej drabinki utrzymującej całą konstrukcję. Czerwone strzałki i punkty wskazują konkretne elementy. Napisy „Tekstylia i drabinka” oraz „Lamel żaluzji” umieszczone na białym tle, schemat w odcieniach szarości.

Kolory lameli żaluzji fasadowej Z90L Aluprof

Lamele żaluzji fasadowych, wykonane są z aluminium i malowane są techniką proszkową w kilkunastu standardowych kolorach. Kolor lameli może być jednakowy w stosunku konstrukcji lub zupełnie od niej różny (jest to sprawa wyłącznie indywidualna wedle upodobań klienta). Lamele żaluzji umocowane są do żaluzji za pomocą specjalnych tekstylii (drabinki). Ich kolor dobierany jest automatycznie pod kolor lameli. W razie potrzeby można wykonać żaluzję z dowolnym zestawieniem kolorystycznym tekstylii (proszę to zaznaczyć w uwagach zamówienia).

Zobacz Wzornik Lameli Zamów Katalog Lameli
