Żaluzje Fasadowe Z90L Dane Techniczne

Żaluzja Z90L – to osłona przeciwsłoneczna zewnętrzna, zamontowana do wnęki nad oknem, w której podnoszenie i opuszczanie lameli, wykonanych z pasków aluminium, realizowane jest z użyciem mechanizmu elektrycznego z układem napędowym połączonym z wyrobem sterującym lub uruchamiane ręcznie za pomocą mechanizmu z korbą. Lamele umieszczone są na prowadnicach linkowych.

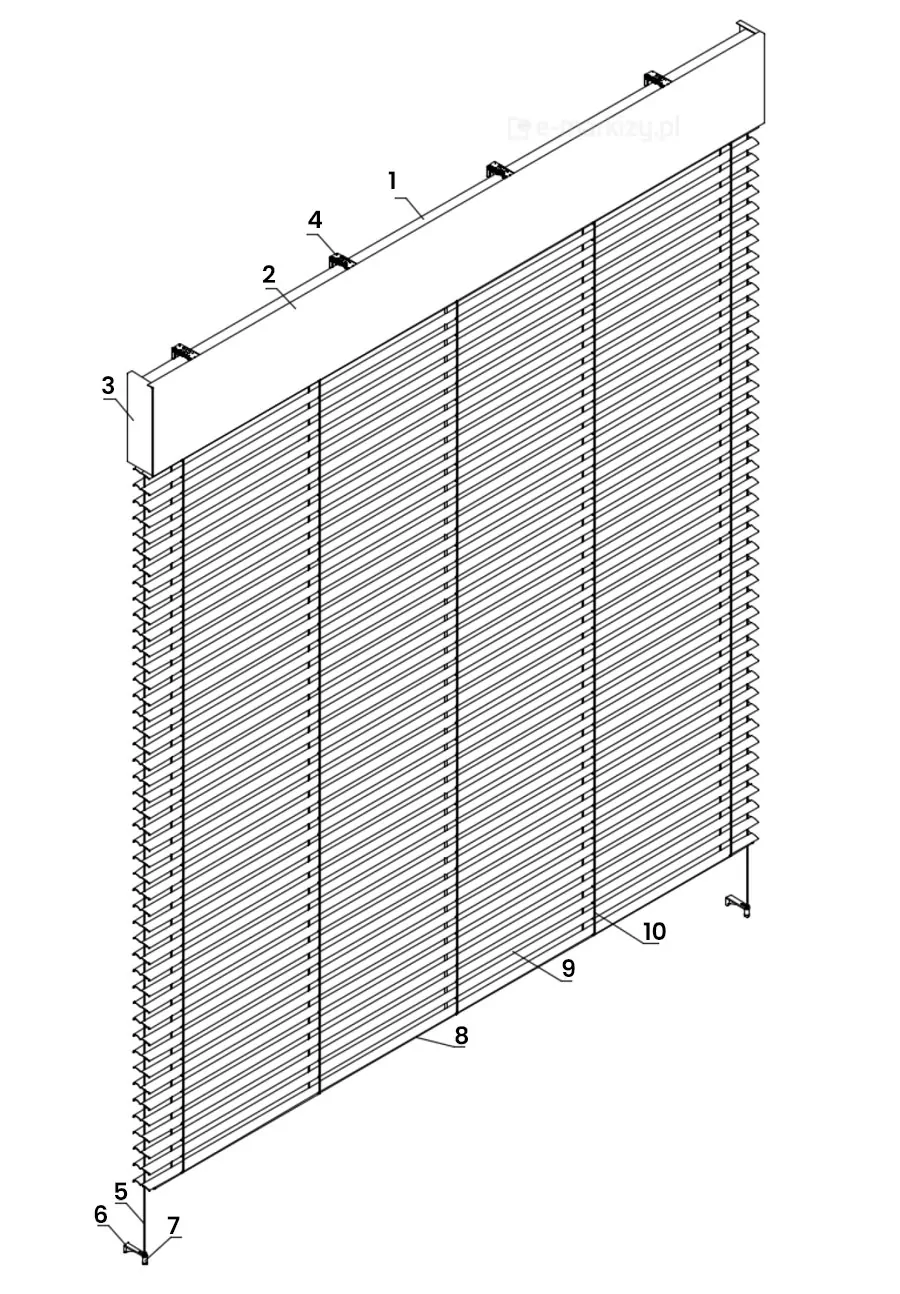

Rysunek techniczny w rzucie aksonometrycznym przedstawia kompletną konstrukcję żaluzji fasadowej Z90 z systemem prowadzenia linkowego, gdzie poszczególne komponenty zostały oznaczone cyframi od 1 do 10. W górnej części widoczna jest długa szyna górna osłonięta gładką blachą osłonową, zamontowana do nadproża za pomocą uchwytów mocujących. Poniżej znajduje się gęsty pakiet poziomych lameli o profilu Z, przez które przechodzą pionowe elementy stabilizujące. System zamiast klasycznych prowadnic bocznych wykorzystuje stalowe linki odciągowe biegnące wzdłuż krawędzi żaluzji, które na dole są zakotwiczone do podłoża lub ramy okiennej za pomocą specjalnych uchwytów linki ze śrubami kontrującymi do regulacji naciągu. Całość konstrukcji wieńczy belka dolna, która dociąża pancerz i zapewnia jego prawidłowe ułożenie podczas pracy. Schemat w sposób przejrzysty ilustruje budowę osłony o dużej szerokości, wskazując na rozmieszczenie punktów montażowych oraz mechanizmów odpowiedzialnych za precyzyjne sterowanie kątem nachylenia lameli.

Żaluzja Fasadowa C80L – Komponenty

1 – Szyna główna
2 – Zespół blach osłonowych (tu: typ 1)
3 – Pokrywa boczna blachy osłonowej
4 – Uchwyt główny blachy osłonowej
5 – Prowadnica linkowa (średnicy 3 mm)
6 – Mocowanie napinacza przyściennego
7 – Napinacz prowadnicy linkowej (przyścienny, opcjonalnie: podłogowy)
8 – Belka dolna Z90
9 – Pióro Z90
10 – Drabinka Loop

Zobacz instrukcję pomiaru Wyceń żaluzję C80

Rysunek techniczny prezentujący szczegółową specyfikację komponentów systemu żaluzje fasadowe Z90 Aluprof, koncentrujący się na profilowaniu piór oraz detalach połączeń mechanicznych. Grafika podzielona jest na kilka sekcji zawierających przekroje poprzeczne, widoki izometryczne oraz schematy montażowe. W lewym górnym rogu znajduje się precyzyjny przekrój profilu pióra Z90 o szerokości 92,5 mm, wysokości 12,9 mm i grubości ścianki 0,45 mm, z wyraźnie zaznaczonym zawinięciem krawędzi. Poniżej umieszczono profil belki dolnej o szerokości 93 mm i wysokości 21,9 mm, a obok niego trójwymiarową wizualizację zaślepki belki dolnej, pokazującą sposób jej osadzenia w aluminiowym profilu. Prawa strona grafiki dedykowana jest mechanice sterowania: znajduje się tam schemat zatytułowany „połączenie drabinki z lamelą (rzut izometryczny)”, który ilustruje, jak tekstylna drabinka współpracuje z elementem nazwanym jako haczyk lameli Z90. Poniżej widoczne są dwa warianty haczyków z tworzywa sztucznego w rzucie izometrycznym, które służą do stabilnego mocowania lamel do systemu sznurkowego. Całość dokumentacji wykonana jest w formie czarnego rysunku liniowego z czytelnym wymiarowaniem i opisami technicznymi, co pozwala na pełne zrozumienie budowy i interakcji poszczególnych części składowych żaluzji fasadowych Z90.

Profil i pióra lameli Z90

– Profil pióra
– Profil belki dolnej
– Zaślepka belki dolnej

* Uwaga! Żaluzje z prowadnicami linkowymi wykonywane są z lamelami o szerokości mniejszej o 20mm od podanej szerokości całkowitej systemu. Tak, aby zminimalizować możliwość ocierania lameli o ścianki boczne podczas pracy dla montażu wnękowego.

Zbliżenie przekroju bocznego lamela żaluzji fasadowych Z90 marki Aluprof w kolorze czarnym. W zawiniętych krawędziach widoczne gumowe uszczelki wyciszające.

Żaluzje Fasadowe Z90L Dane Techniczne – Rodzaje blach osłonowych do żaluzji Z90L

Wizualizacja produktowa przedstawiająca żaluzje fasadowe z systemem prowadzenia linkowego, w których zastosowana została blacha osłonowa Typ 1. Konstrukcja w kolorze szarym składa się z poziomych lameli aluminiowych zawieszonych na tekstylnych drabinkach, które stabilizowane są pionowo przez cienkie stalowe linki przymocowane do dolnych wsporników montażowych. Górna część mechanizmu, zawierająca szynę nośną, jest przesłonięta od frontu przez prostą, płaską blachę osłonową o profilu przypominającym odwróconą literę L, która posiada krótkie zagięcie górne służące do montażu. Po prawej stronie obrazu znajduje się powiększony detal górnej sekcji, który precyzyjnie ukazuje profil boczny blachy oraz sposób, w jaki maskuje ona górną rynnę żaluzji, pozostawiając boki mechanizmu odkryte. Na zbliżeniu widoczne są również elementy montażowe umieszczone na górnej krawędzi osłony oraz precyzyjne wykończenie krawędzi blachy. Całość prezentacji wykonana jest w formie trójwymiarowego renderu na jednolitym jasnym tle, eksponując techniczną prostotę i funkcjonalność tego wariantu osłony.

Grafika techniczna przedstawia żaluzję fasadową Z90 w systemie linkowym z zastosowaniem blachy osłonowej typu 2, zaprezentowaną w dwóch ujęciach: ogólnym oraz w powiększonym detalu. Po lewej stronie widoczny jest kompletny moduł żaluzji z szeroką, gładką osłoną górną w kolorze szarym, która maskuje szynę główną i mechanizm nawojowy. Poniżej osłony znajduje się pancerz z poziomych lamel o przekroju Z, stabilizowany pionowymi linkami stalowymi zamocowanymi do dolnych uchwytów. Prawy panel, ujęty w zieloną ramkę i połączony linią pomocniczą z widokiem głównym, pokazuje zbliżenie na konstrukcję blachy osłonowej typu 2, która charakteryzuje się prostokątnym profilem zagiętym pod kątem prostym, osłaniającym mechanizm zarówno od frontu, jak i od tyłu do linii lamel. Całość wizualizacji w tonacji szarości na białym tle precyzyjnie ilustruje estetyczny sposób wykończenia górnej części systemu, chroniący elementy napędowe przed bezpośrednim działaniem czynników atmosferycznych.

Szczegółowa wizualizacja systemu żaluzji fasadowych Z90L, w których zastosowano prowadzenie linkowe oraz element maskujący typu blacha osłonowa Typ 3. Główny widok prezentuje poziome lamele połączone drabinkami, zwisające swobodnie wzdłuż naprężonych linek bocznych. Górna blacha osłonowa posiada charakterystyczny profil z wysuniętą górną półką, a jej frontowa płaszczyzna zasłania szynę nośną. Powiększony detal po prawej stronie koncentruje się na zewnętrznej geometrii osłony, pokazując profilowanie blachy oraz sposób jej styku z górną krawędzią pakietu żaluzji. Rysunek techniczny na białym tle precyzyjnie oddaje różnice w budowie profilu Typ 3 w porównaniu do kasetowych rozwiązań zamykanych.

Wizualizacja produktowa przedstawiająca żaluzje fasadowe Z90L z systemem maskującym określonym jako blacha osłonowa Typ 4. Na grafice zaprezentowano konstrukcję w jasnoszarym kolorze, w której poziome, wyprofilowane lamele są stabilizowane za pomocą pionowych prowadnic linkowych zamocowanych do podłoża. Górna część systemu, obejmująca szynę nośną oraz mechanizm sterujący, jest w całości osłonięta przez pełną, skrzynkową blachę o prostokątnym przekroju z zamkniętymi bokami, co tworzy estetyczną kasetę. Po prawej stronie zdjęcia znajduje się powiększony detal boczny górnej części osłony, który podkreśla precyzyjne wykończenie krawędzi blachy oraz sposób, w jaki lamele chowają się pod spód konstrukcji. Przekrój ten uwidacznia geometryczną formę osłony, która szczelnie obudowuje mechanizm z trzech stron, chroniąc go przed zabrudzeniami. Całość została ukazana w czystej, katalogowej formie na białym tle, skupiając uwagę na technicznym aspekcie połączenia osłony z systemem linkowym żaluzji.

Zobacz informacje o blachach osłonowych

Rysunek techniczny i tabela wymiarowa prezentują parametry konstrukcyjne żaluzji fasadowych typu Z90 oraz Z90 L, skupiając się na zależnościach między wysokością całkowitą systemu a wielkością pakietu lameli po zwinięciu. Po lewej stronie znajduje się szczegółowa tabela podzielona na trzy kolumny. Pierwsza z nich określa zakresy wysokości całkowitej żaluzji w milimetrach, obejmując wartości od 610 do aż 5000 mm. Druga kolumna wskazuje odpowiadającą im wysokość pakietu, czyli przestrzeń zajmowaną przez podciągnięte do góry lamele, która waha się od 130 mm dla najniższych konstrukcji do 430 mm dla najwyższych. Trzecia kolumna definiuje zalecaną wysokość blachy osłonowej, która wynosi od 200 mm do 440 mm, zapewniając pełne ukrycie mechanizmu i złożonych lameli. Po prawej stronie tabeli umieszczono schematyczny przekrój boczny żaluzji w pozycji częściowo zwiniętej. Rysunek ten obrazuje lamele o charakterystycznym profilu w kształcie litery Z, ułożone w zwarty stos pod górną szyną jezdną, która znajduje się wewnątrz kanciastej kasety osłonowej. Na schemacie naniesiono pionowe linie wymiarowe z opisami: Wysokość pakietu, Wysokość blachy osłonowej oraz Całkowita wysokość żaluzji, co pozwala na wizualne zrozumienie danych zawartych w tabeli. Całość dokumentacji przygotowana jest w czytelnej, czarno-białej formie graficznej, ułatwiającej dobór odpowiednich osłon i planowanie nadproży podczas montażu.

Wysokość zwiniętej żaluzji i blachy osłonowej

H – Wysokość całkowita żaluzji
h – Wysokość blachy osłonowej
Wysokość pakietu (od 190 do 440mm)

Rysunek techniczny przedstawia specyfikację uchwytów pomocniczych blachy osłonowej stosowanych w systemach żaluzji fasadowych C80. Dokumentacja dzieli się na kilka sekcji prezentujących warianty wymiarowe uchwytów, ich montaż oraz akcesoria dodatkowe. W górnej części widoczne są cztery typy uchwytów płaskich o stałej szerokości 46 mm, różniące się wysokością całkowitą oraz długością otworu fasolkowego o średnicy 7,5 mm: uchwyt 125 (wysokość 142 mm), uchwyt 215 (wysokość 224 mm), uchwyt 290 (wysokość 304 mm) oraz uchwyt 390 (wysokość 382 mm). Poniżej przedstawiono te same elementy w widoku izometrycznym połączone ze wspornikami głównymi, co ilustruje zakresy regulacji wysokości całego zespołu montażowego, odpowiednio: 150–230 mm, 230–310 mm, 310–390 mm oraz 390–470 mm. W prawym górnym rogu znajduje się tabela określająca zalecaną liczbę uchwytów szyny w zależności od szerokości żaluzji, wskazująca na konieczność użycia od 2 do 6 sztuk dla szerokości w zakresie od 500 do 4500 mm. Prawa strona rysunku zawiera również szczegółowe rzuty nakładki wyciszającej uchwytu pomocniczego, o wymiarach zewnętrznych 44,5 na 13 mm, z rozstawem punktów tłumiących wynoszącym 40 mm i grubością profilu 1,6 mm. Całość dokumentacji wykonana jest w formie czarno-białego schematu konstrukcyjnego z precyzyjnym naniesieniem linii wymiarowych i opisów technicznych poszczególnych komponentów.

Uchwyty Blachy osłonowej

– Uchwyty pomocnicze 125-390mm
– Uchwyt główny blachy
– Uchwyt główny regulowany blachy

Uchwyt główny blachy osłonowej

Uchwyt główny regulowany blachy osłonowej

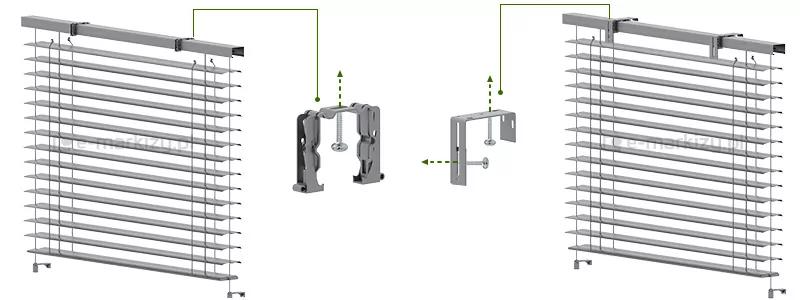

Grafika techniczna przedstawia dwa warianty montażu żaluzji fasadowej Z90 w systemie linkowym bez zastosowania blachy osłonowej, skupiając się na detalach uchwytów mocujących szynę górną. Po lewej i prawej stronie widoczne są kompletne moduły żaluzji z odsłoniętą stalową rynną górną, pakietem lameli o profilu Z oraz dolną belką obciążającą, stabilizowaną przez pionowe linki stalowe. Środkowa część ilustracji zawiera powiększone schematy dwóch rodzajów wsporników montażowych wraz z zaznaczonymi zielonymi strzałkami kierunkami mocowania śrub. Pierwszy z nich to uchwyt zatrzaskowy o złożonej konstrukcji, przeznaczony do szybkiego blokowania szyny, natomiast drugi to klasyczny kątownik montażowy z fasolkami regulacyjnymi, pozwalający na precyzyjne ustawienie dystansu od ściany lub nadproża. Całość wizualizacji na białym tle pozwala na dokładne zrozumienie różnic w sposobie kotwienia rynny górnej żaluzji w sytuacjach, gdy nie jest wymagana zabudowa kasetowa lub podtynkowa.

Montaż żaluzji bez blachy osłonowej

– Standard bez uchwytów dodatkowych na uchwycie szyny głównej. Montaż do sufitu na uchwycie standardowym
– Na uchwytach dodatkowych głównych. Montaż do ściany lub do sufitu na uchwycie standardowym mocowanym do uchwytu głównego blachy osłonowej

Rysunek techniczny przedstawia specyfikację uchwytu standardowego szyny głównej dedykowanego do żaluzji fasadowych Z90L, montowanego do uchwytu głównego blachy osłonowej. W lewej części obrazu znajduje się widok izometryczny metalowego wspornika o szerokości podstawy 60 mm, wysokości 65 mm i głębokości górnego profilu wynoszącej 18 mm. Środkowy schemat pokazuje przekrój poprzeczny montażu uchwytu wewnątrz blachy osłonowej o szerokości 140 mm, natomiast prawy schemat ilustruje analogiczny montaż w szerszej maskownicy o wymiarze 146 mm. Na obu przekrojach bocznych zaznaczono zmienną wysokość osadzenia elementu symbolem h, określającym położenie mechanizmu szyny głównej względem górnej krawędzi obudowy. Całość dokumentacji wykonana jest w formie czarno-białego rysunku konstrukcyjnego z precyzyjnym wymiarowaniem w milimetrach i liniami pomocniczymi wskazującymi punkty styku komponentów.

Uchwyt szyny głównej żaluzji

Standardowo w żaluzji na prowadnicach linkowych wykorzystywany jest uchwyt standardowy (opcjonalnie może być użyty uchwyt sprężysty)

Zobacz informacje o uchwytach

Grafika techniczna przedstawia zestawienie zdjęć produktowych oraz rysunków wykonawczych dolnego systemu naciągu linki dla żaluzji fasadowej model C80L. W lewej części znajdują się dwie fotografie ukazujące stalowy uchwyt montażowy w kolorze antracytowym; pierwsze zdjęcie obrazuje montaż do elewacji budynku poniżej linii parapetu, drugie zaś montaż bezpośrednio do ramy okiennej we wnęce. Uchwyt ma formę wysięgnika z otworem fasolkowym, w którym osadzony jest cylindryczny napinacz fasadowy stabilizujący pionową linkę prowadzącą pancerz. Prawa część grafiki zawiera szczegółowe rysunki techniczne z wymiarowaniem w milimetrach. Górny schemat pokazuje rzut z góry uchwytu o szerokości 25 mm i długości całkowitej zależnej od wybranego wariantu (oznaczenia A, B, C), z zaznaczonym rozstawem otworów montażowych. Poniżej znajduje się rysunek boczny napinacza fasadowego o średnicy 20 mm i wysokości całkowitej 52 mm, zwieńczonego śrubą regulacyjną M8 z nakrętką kontrującą. Całość opracowana jest w profesjonalnej formie dokumentacji technicznej na białym tle, służącej do poprawnego doboru dystansu prowadzenia żaluzji od płaszczyzny okna.

System mocowania linki – kątownik napinający

Zobacz informacje o uchwytach

Żaluzje Fasadowe Z90L Dane Techniczne – Sterowanie żaluzjami ręcznymi

Żaluzją sterujemy ręcznie. Stronę sterowania ręcznego wybiera się patrząc od wewnątrz pomieszczenia. Przy sterowaniu żaluzją zewnętrzną z pomieszczenia, stosuje się przelotkę ścienną.

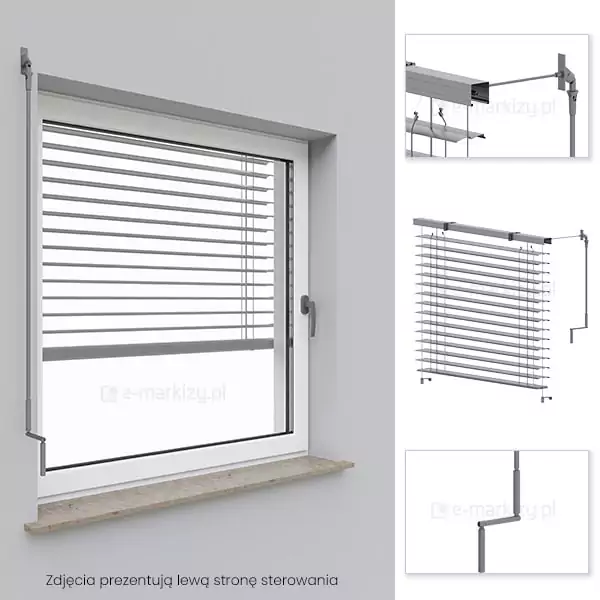

Żaluzja fasadowa Z90L widziana z lewej strony – zewnętrzna osłona przeciwsłoneczna z profilowanymi lamelami w kształcie litery Z. System Z90L zapewnia efektywną ochronę przed słońcem, nowoczesny wygląd elewacji i możliwość precyzyjnej regulacji światła.

Na zdjęciu widoczny jest schemat rozmieszczenia przekładni korbowych w żaluzjach fasadowych Aluprof z napędem ręcznym. Przedstawiono optymalne lokalizacje mechanizmu korbowego w zależności od szerokości systemu i liczby modułów. Poprawne rozmieszczenie przekładni ułatwia komfortowe i efektywne sterowanie żaluzjami.

Rozmieszczenie przekładni korby względem innych elementów

Przelotka korby ręcznej do żaluzji fasadowych – element montażowy umożliwiający przeprowadzenie korby przez ścianę lub elewację. Stosowana w systemach żaluzji z napędem manualnym, zapewnia trwałość, estetykę i funkcjonalność obsługi.

Przelotka korby ręcznej – wymiary

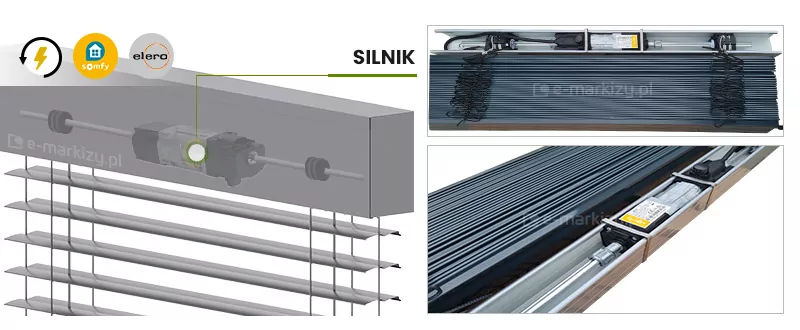

Grafika przedstawia system sterowania elektrycznego produktu żaluzje fasadowe Z90 linkowe Aluprof, składający się z trzech paneli obrazujących montaż i umiejscowienie napędu. Po lewej stronie znajduje się wizualizacja żaluzji z przezroczystą kasetą górną, przez którą widać centralnie umieszczony silnik połączony z wałem napędowym, sterującym tekstylnymi drabinkami i pancerzem z lameli. W górnym prawym panelu pokazano widok z góry na otwartą szynę górną z zamontowanym silnikiem elektrycznym, okablowaniem oraz symetrycznie rozłożonymi mechanizmami nawijającymi taśmy. Dolny prawy panel to zbliżenie pod kątem na detale techniczne napędu osadzonego w stalowej rynnie górnej, uwydatniające solidne mocowanie silnika oraz precyzyjne połączenie z kwadratowym wałem przenoszącym moment obrotowy. Na zdjęciu widoczne są również logotypy producentów automatyki, takich jak Somfy oraz Elero, co wskazuje na kompatybilność systemu z różnymi rozwiązaniami inteligentnego domu.

Sterowanie żaluzjami elektrycznymi

Żaluzją sterujemy przewodowo lub bezprzewodowo za pomocą napędu elektrycznego. Przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony żaluzji.

Zobacz informacje o napędach Zobacz informacje o automatyce

Żaluzja Z90L Aluprof

Zastosowanie:
System żaluzji fasadowych Z90 L został zaprojektowany z myślą do zastosowania na zewnątrz budynków mieszkalnych i biurowych.

Charakterystyka wyrobu:

Montowane na zewnątrz budynku, uruchamiane za pomocą napędu elektromechanicznego połączonego z wyrobem sterującym.
Montowane na zewnątrz budynku, uruchamiane ręcznie za pomocą mechanizmu z korbą.
Są przeznaczone do montażu na otworach okiennych.
Ograniczają dostęp światła słonecznego do pomieszczenia.
Zwiększają udział światła rozproszonego w pomieszczeniu.
Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
Ograniczają przenikanie hałasu do wnętrza budynku.
Nie wydzielają toksycznych substancji w trakcie eksploatacji.
Emisja hałasu żaluzji z napędem i żaluzji zewnętrznych nie jest uważana za znaczące zagrożenie dla zdrowia i bezpieczeństwa.
Silniki posiadają stopień ochrony obudowy IP44 lub IP 54 (zależnie od typu silnika).
Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia.
Ruch w górę i dół odbywa się ręcznie z użyciem korby, za pomocą elektrycznego przełącznika lub zdalnie za pomocą pilota.
Osłony części ruchomych zostały zaprojektowane i wykonane w sposób zapewniający obsługującym
bezpieczeństwo przy założeniu, że są prawidłowo eksploatowane.

PARAMETRY TECHNICZNE
Szerokość maksymalna: 3,5 m
Wysokość maksymalna: 4 m
Maksymalna powierzchnia (dla napędu korbowego): do 9 m2,
Szerokość lameli: 93,4 mm
Wysokość lameli: 12,9 mm
Wysokość blach osłonowych: 200, 250, 300, 340, 390, 440 mm
Szerokość blach osłonowych: 128 mm

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 90 W do 230 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 1,0 A ( w zależności od typu silnika )
– stopień ochrony IP 44, IP54
– czas pracy ciągłej od 4 do 6 min
– moment obrotowy od 6 do 20 Nm
– prędkość obrotowa od 24 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -25°C do + 70°C

Napęd ręczny: Korba:
Długość: 2/3 systemu
Kolor konstrukcji RAL
