Montaż Zadaszenia Nebbiolo Deponti

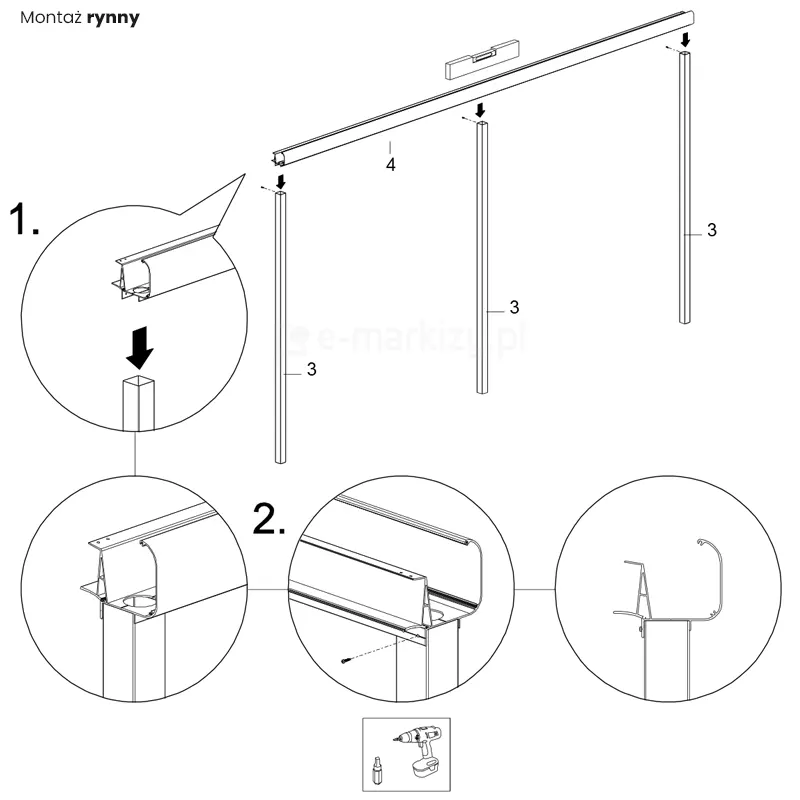

Instalacja Rynny Zadaszenia

1. Umieść profil rynny na słupkach. Upewnij się, że opcjonalny łapacz liści jest prawidłowo zamocowany w rurze spustowej z PVC znajdującej się wewnątrz słupka.
2. Przykręć słupki do rynny za pomocą jednego krótkiego wkręta, przeprowadzając go przez dolną krawędź profilu rynny i wkręcając w słupek. Dzięki temu w razie potrzeby można później wyregulować pozycję rynny.

Uwaga: Ostatecznie słupki będą przymocowane za pomocą dwóch wkrętów. Pierwszy wkręt nie powinien być umieszczony na środku słupka, lecz około jednej trzeciej odległości od krawędzi. Uważaj, aby nie przewiercić i nie wkręcać wkrętów przez rurę PVC znajdującą się w jednym ze słupków!

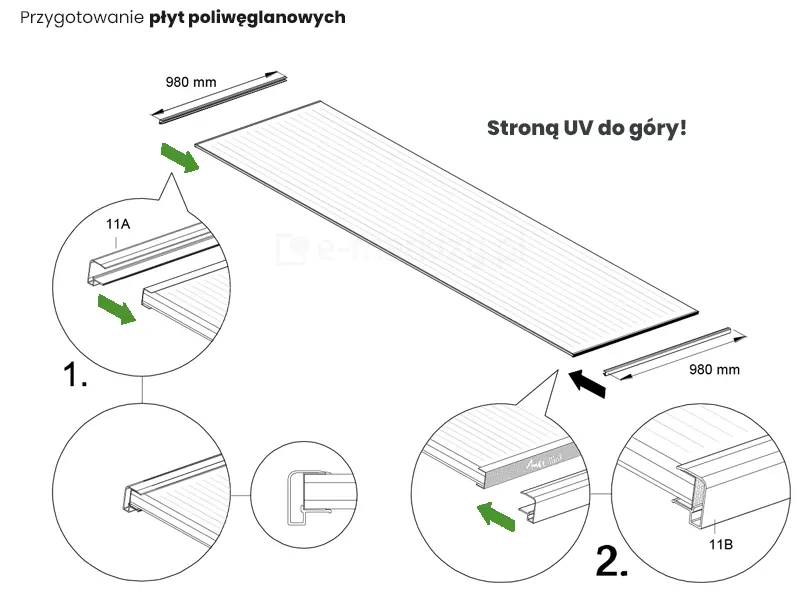

Przygotowanie dachowych paneli poliwęglanowych

Jeśli chcesz przyciąć szerokość paneli, zaleca się przycinanie całych „komór”, aby krawędzie pozostały szczelne.
Panele dachowe mają górną i dolną stronę. Strona z ochroną UV musi być skierowana do góry. Jest to oznaczone folią ochronną na panelach.

1. Umieść profile kondensacyjne (nr 11B) na końcu paneli dachowych przy rynnie, tam, gdzie znajduje się perforowana taśma antykurzowa.
Te profile kondensacyjne mają wstępnie wywiercone otwory do odprowadzania wody kondensacyjnej.

2. Umieść profile kondensacyjne (nr 11A) na końcu paneli dachowych przy ścianie, tam, gdzie znajduje się nieperforowana taśma antykurzowa. Uwaga: Wypustka profilu musi znajdować się na spodzie panelu.

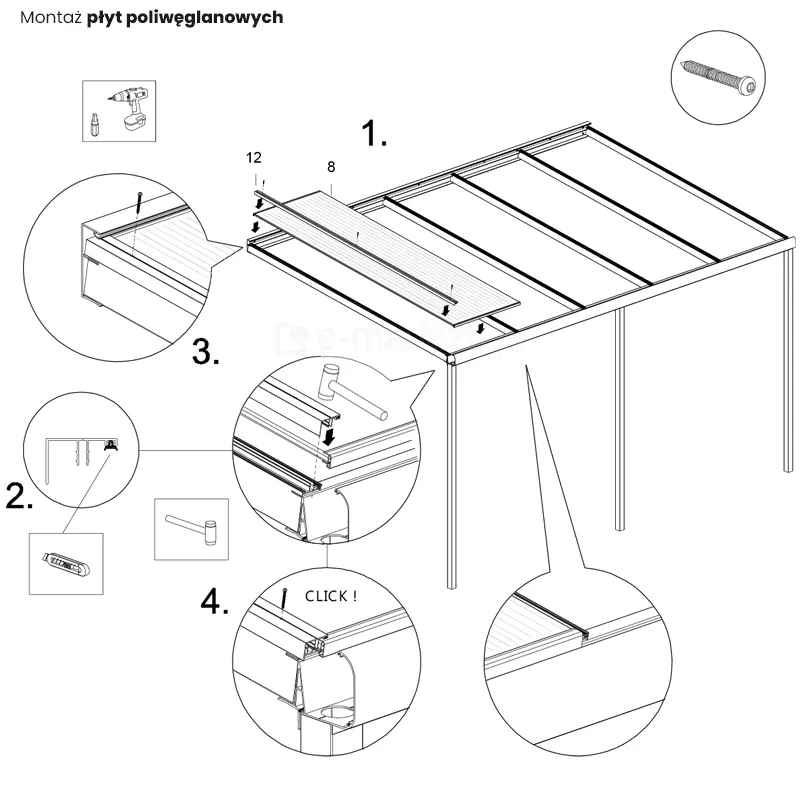

Montaż płyt poliwęglanowych

1. Umieść pierwszą płytę dachową pomiędzy belkami. Uwaga: Strona z ochroną UV skierowana do góry, profil kondensacyjny (nr 11B) z wypustką skierowaną w dół, na stronie rynny.
Płyty dachowe mają długość 300 cm, a belki 298 cm. Umieść płytę na belkach tak, aby wystawała po 1 cm z każdej strony.

2. Ostrożnie przytnij wstępnie zamocowane uszczelki gumowe w aluminiowej listwie końcowej na odpowiednią długość.

3. Wstępnie nawierć listwę końcową wiertłem o średnicy 3 mm (1 otwór na górze – 1 na dole – 1 na środku).
Zamontuj listwę końcową. Umieść ją na belce tak, aby wystawała po 1 cm na każdym końcu. Dzięki temu listwa częściowo wsunie się pod profil ścienny na końcu przy ścianie, zapewniając dodatkowe mocowanie.
Gdy listwa zostanie prawidłowo ustawiona, wkliknij listwę wykończeniową w belkę końcową (użyj gumowego młotka).

4. Przykręć listwę końcową w trzech punktach do belki końcowej za pomocą długich wkrętów ze stali nierdzewnej (1 na górze – 1 na dole – 1 na środku).

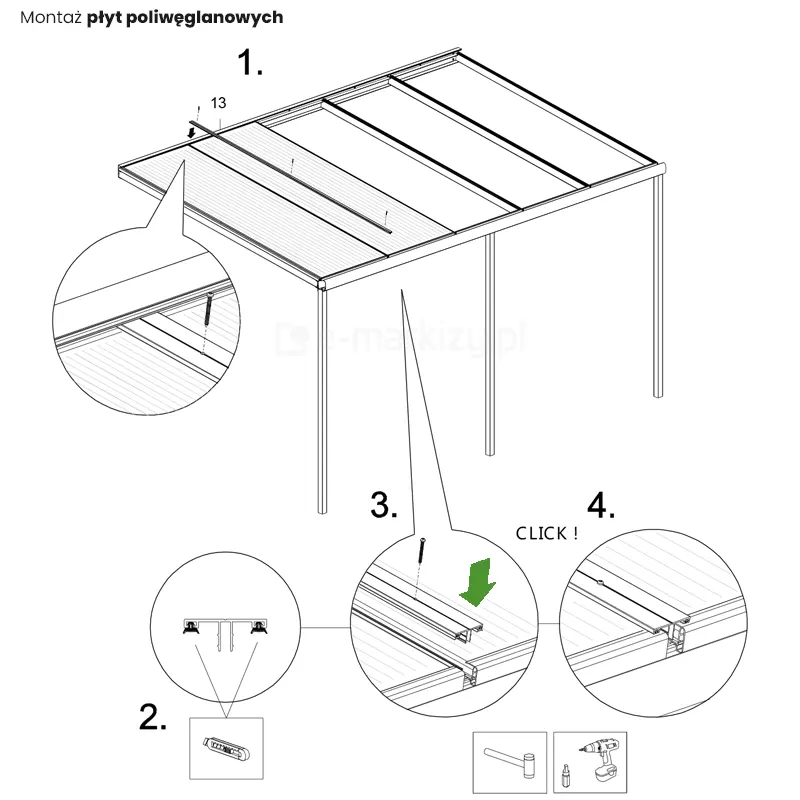

Montaż paneli do konstrukcji aluminiowej

1. Umieść drugi panel dachowy pomiędzy belkami. Uwaga: Strona z ochroną UV skierowana do góry, profil kondensacyjny (nr 11B) z wypustką skierowaną w dół, na stronie rynny.
Umieść panele na belkach tak, aby wystawały po 1 cm z każdej strony.

2. Ostrożnie przytnij wstępnie zamocowane uszczelki gumowe w aluminiowej listwie środkowej na odpowiednią długość.

3. Wstępnie nawierć listwę środkową wiertłem o średnicy 3 mm (1 otwór na górze – 1 na dole – 1 na środku).
Zamontuj listwę środkową. Umieść ją na belce tak, aby wystawała po 1 cm na każdym końcu. Dzięki temu listwa częściowo wsunie się pod profil ścienny na końcu przy ścianie, zapewniając dodatkowe mocowanie.
Gdy listwa zostanie prawidłowo ustawiona, wkliknij listwę wykończeniową w belkę środkową (użyj gumowego młotka).

4. Następnie przykręć listwę środkową w trzech punktach do belki środkowej za pomocą długich wkrętów ze stali nierdzewnej (1 na górze – 1 na dole – 1 na środku).

5. Powtórz kroki od 1 do 4 z instrukcji na stronach 26 i 27, aby zamontować pozostałe listwy wykończeniowe.

6. Następnie przykręć ogranicznik panelu na końcu rynny każdej belki środkowej, aby zapewnić stabilne mocowanie.

Uwaga: Mocowanie listew końcowych zostanie wykonane w późniejszym etapie.
